	Der Z1013 war für den gelernten Ossi mehr als ein Computer - und das war er ja auch im wahrsten Sinne des Wortes. Er war ein Bausatz und hat mit Glück und technischem Geschick auch wirklich funktioniert. Dabei waren für eine vernünftige Ausbaustufe familienunverträgliche Kosten zu veranschlagen - die Tastatur der Reiseschreibmaschine ERICA hat noch einmal lockere 450,- MDN verschlungen - zu den Kosten von reichlich 1000,- MDN für das ergattern der Grundplatine - zwei Lehrer-Monatsgehälter (nicht ganz) - und die Beschaffung hat auch zumindest an Kriminalität gegrenzt.
	die Elektronikseiten Z1013-Logo inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Wissen für Fortgeschrittene der Informatik Informatik-Profi-Wissen
	0. Der Z1013 im Kurzportrait   1. Schaltung und Bauelementeliste   2. Bedienungsanleitung & Monitor   3. Programmiertipps und Programmbeispiele   4. Verwandte Themen
	ein POLYCOMPUTER Fan ... noch ein POLYCOMPUTER-Fan ;-) ... und dann noch ein ganzer Club ;-)

0. Z80-Rechner-Grundlagen

	Beginnend von einem Grundlagen-Lehrgang zum Z1013 in seiner hardwaremäßigen Spezifik bis hin zum System des Z80-Mikroprozessors selbst bekommt man hier alle notwendigen Informationen. Besonders interessant sind die notwendigen Hardware-Adressen bzw. Speicherbereiche der einzelnen Baugruppen.
	... Schaltumgsunterlagen sowie Bedienungsanleitung ... Rechner- und Zahlen-Theorie ... ganz viel BASIC sowie strukturiertes Programmieren ... Hardware & Monitor-Listing in Assenler Z1013 Bedienungsanleitung - das Logo Z1013 Handbuch Teil I Z80 Hardware & Peripherie - Assembler-Programmierung Z1013 Handbuch Teil II - A BASIC-Programmierung Z1013Handbuch Teil II -  B  die Anlagen

1. Z1013 - Das Projekt - der Schaltplan und die Adressen

	Adresse Funktion 80 Datenkanal A PIO 1 82 Datenkanal B PIO 1 81 Controlkanal A PIO 1 83 Controlkanal B PIO 1 83 Datenkanal A PIO 2 83 Datenkanal B PIO 2 83 Controlkanal A PIO 2 83 Controlkanal B PIO 2 Feste Adressen einschließlich Erweiterungsbauelementen

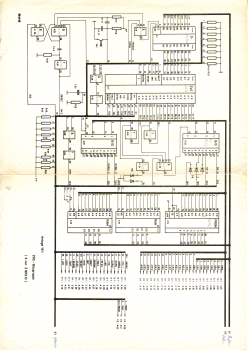

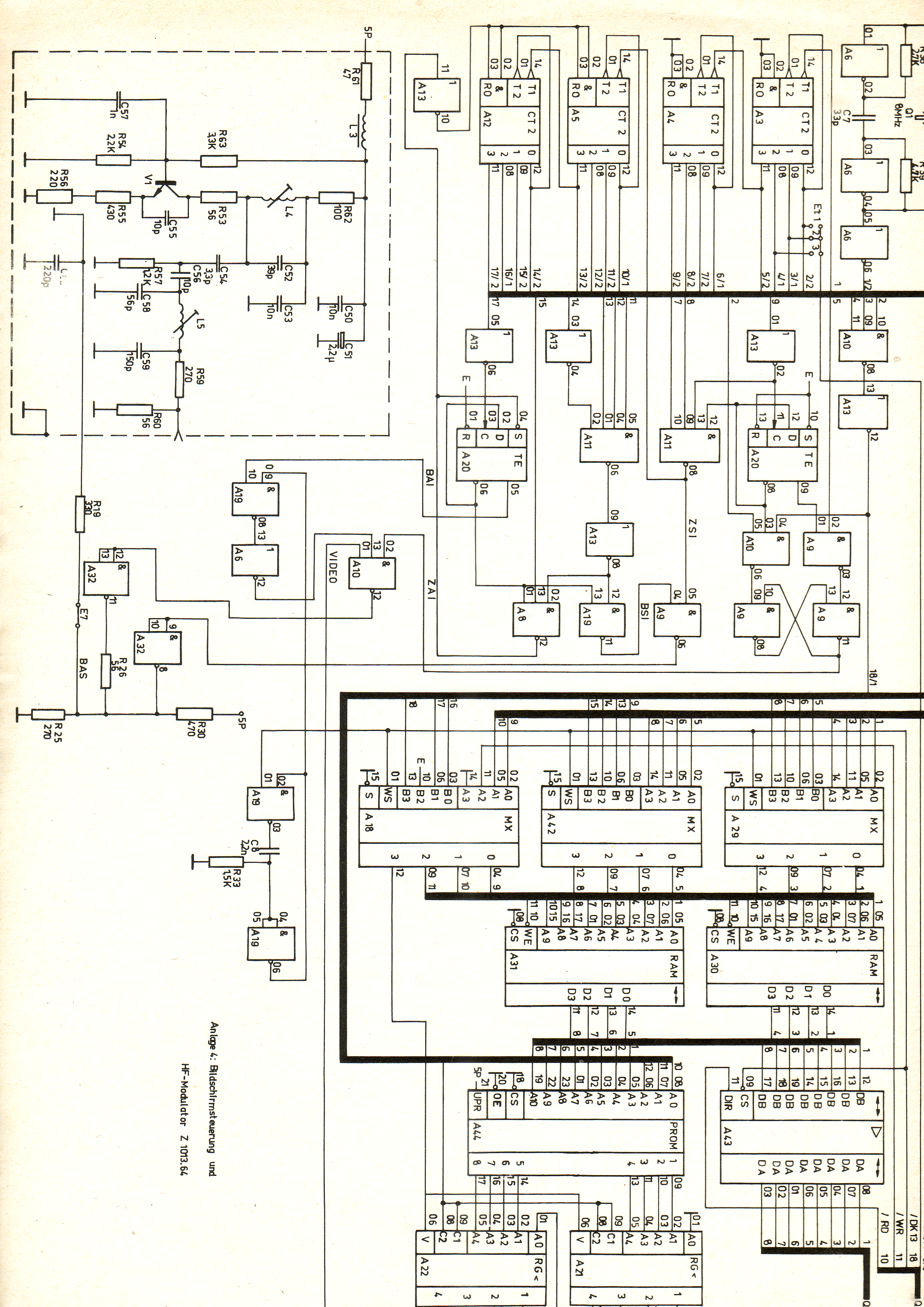

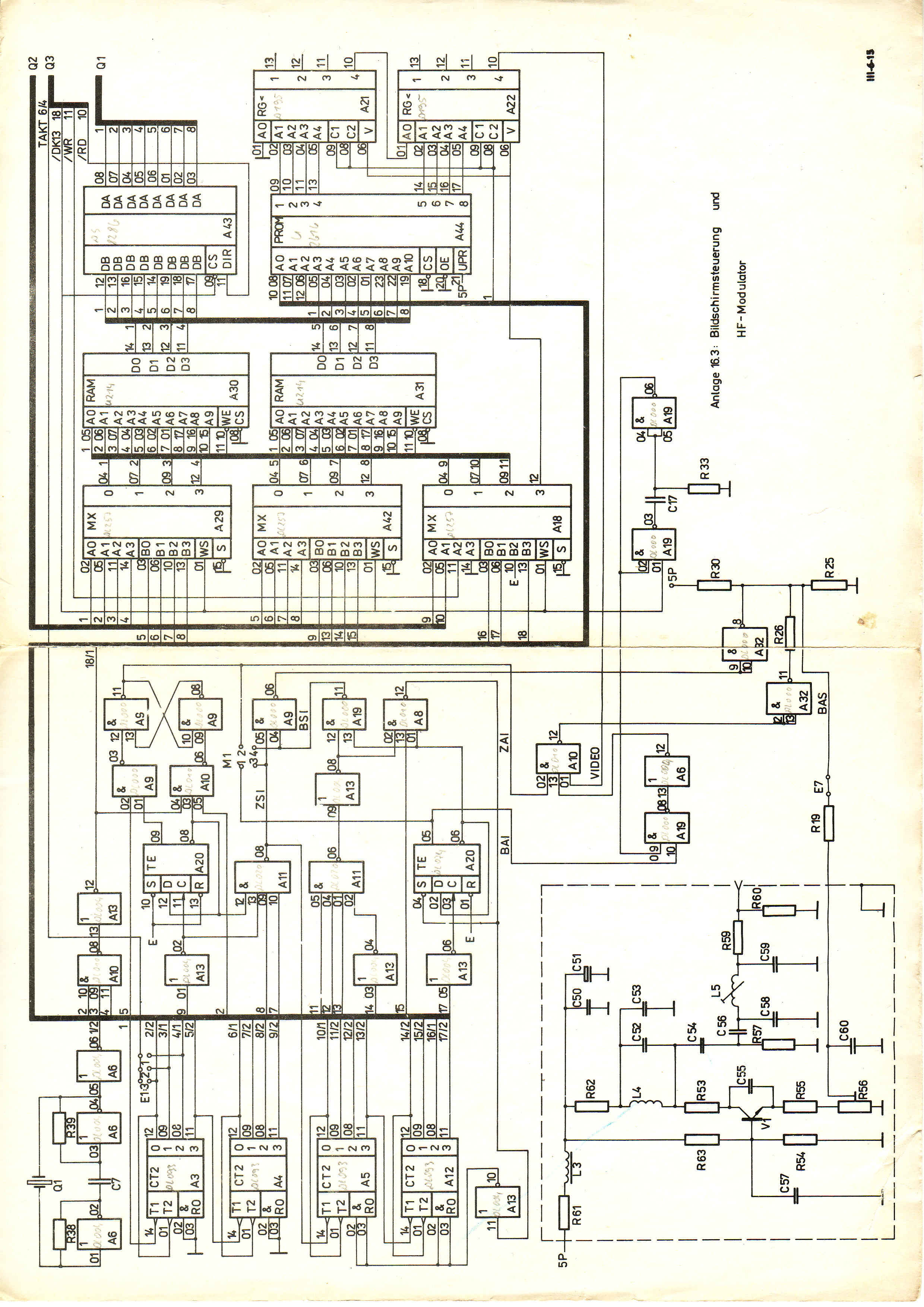

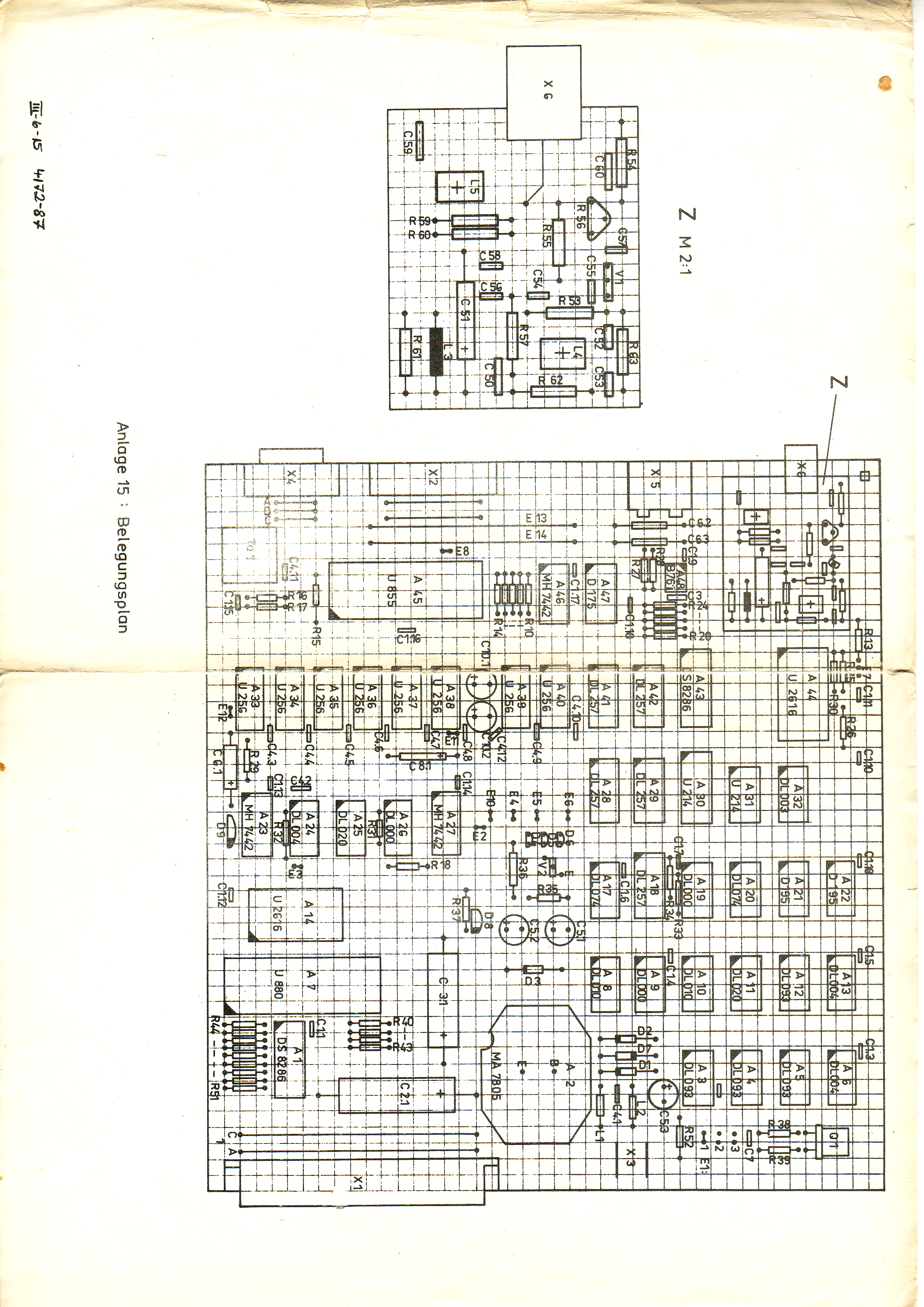

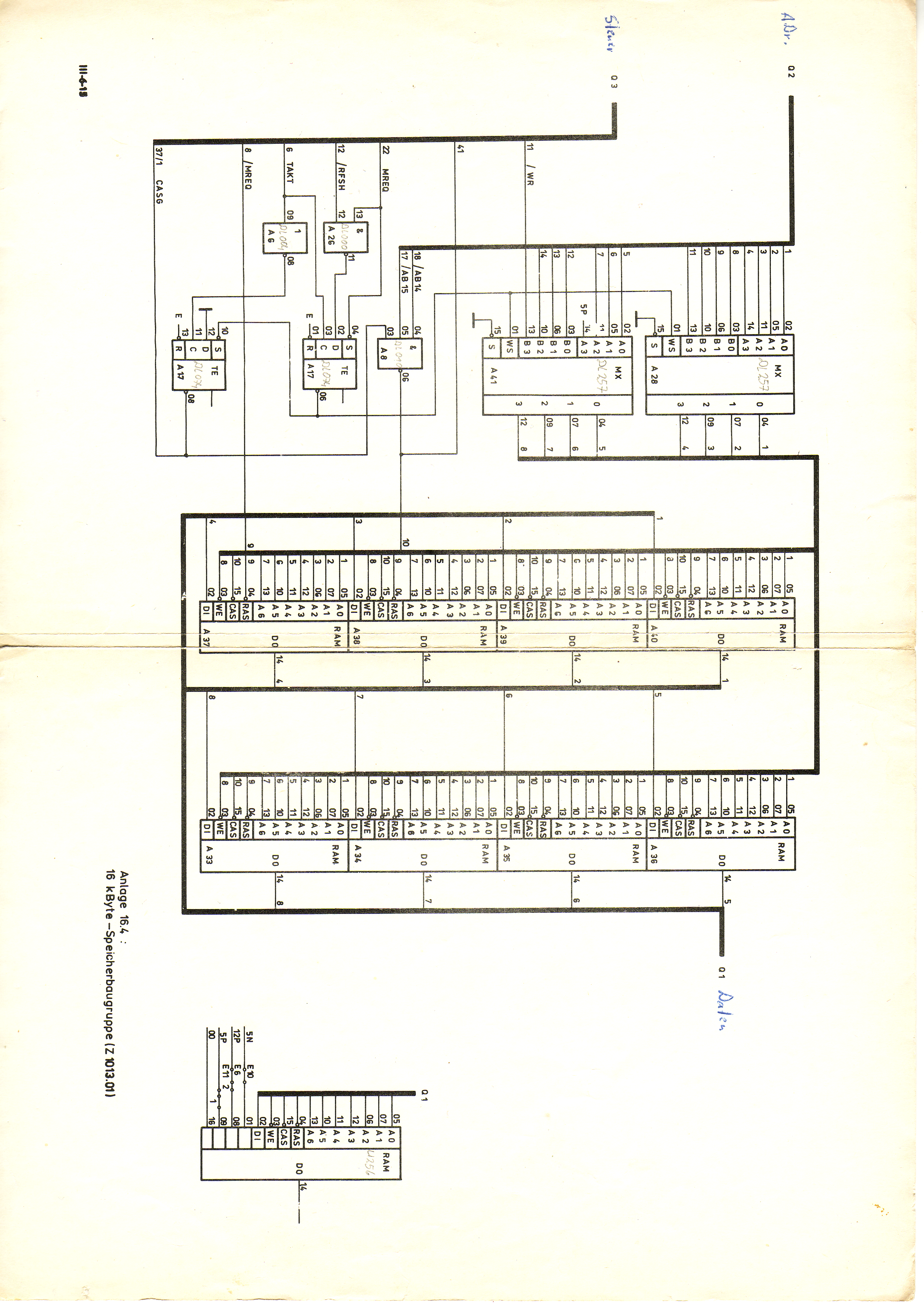

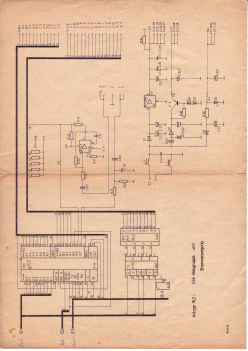

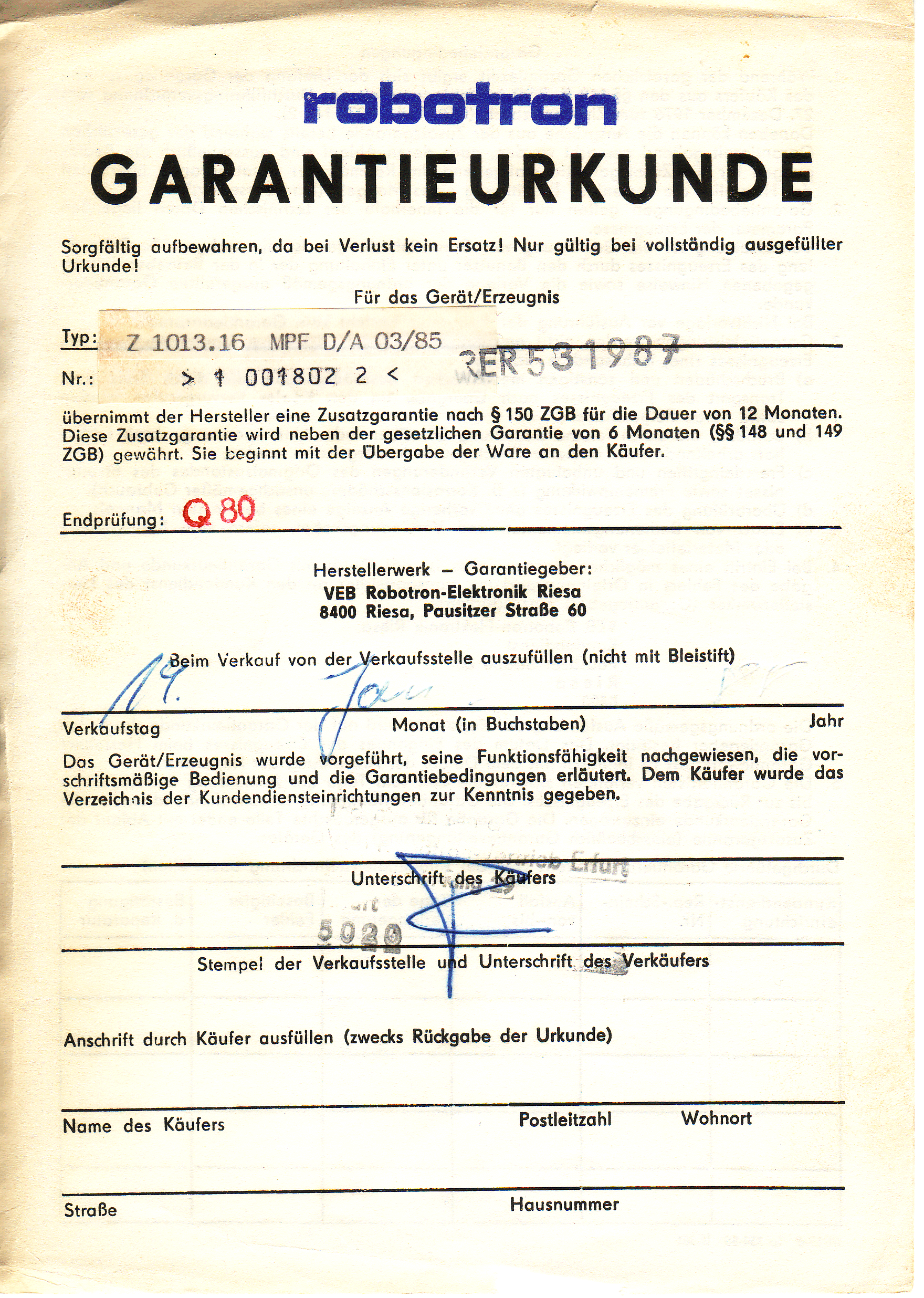

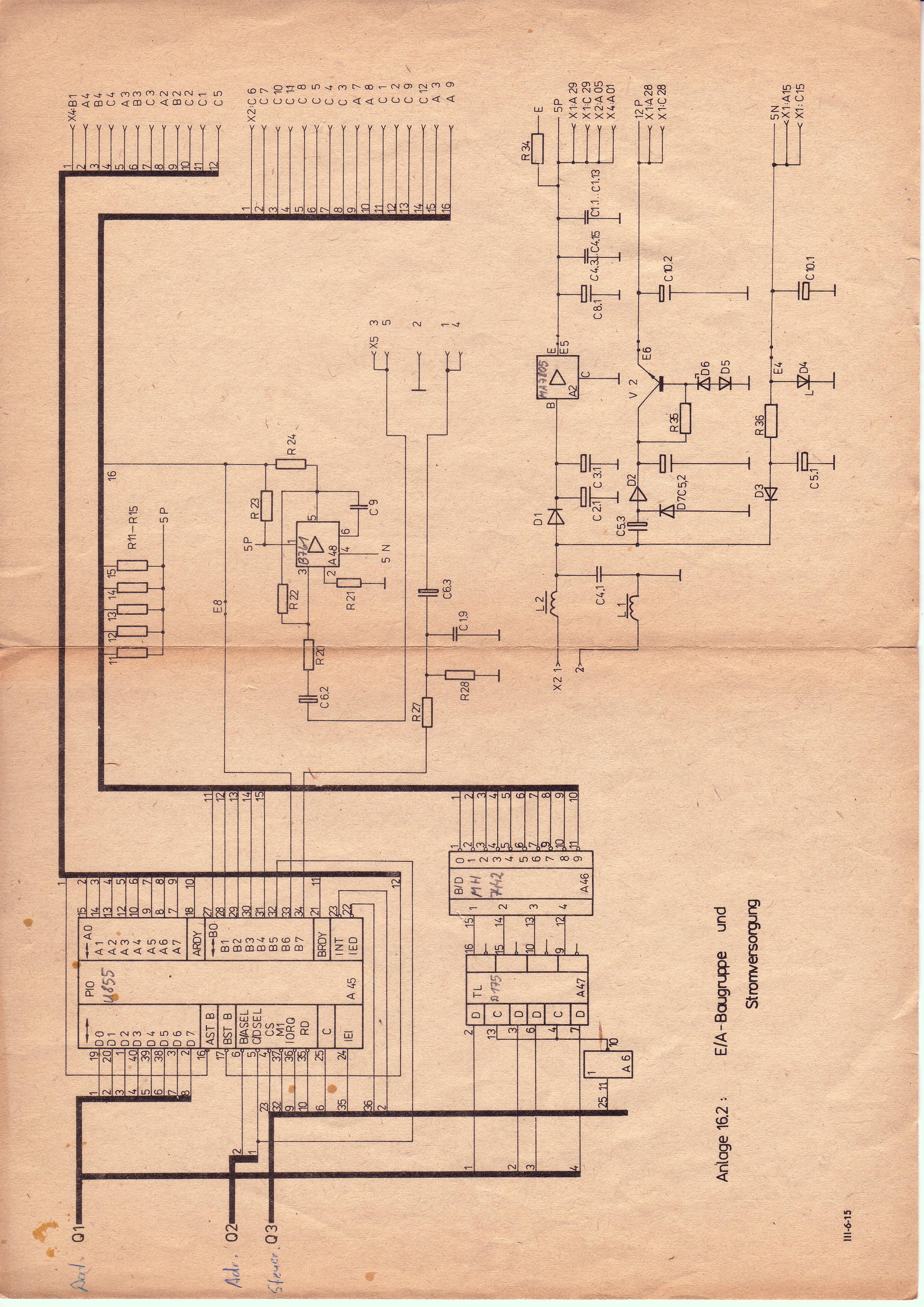

	Version mit 16 KByte RAM Schaltplan CPU-Baugruppe 16K-Speicherbaugruppe E/A-Baugruppe und Stromversorgung Bildschirmsteuerung und HF-Modulator Bestückungsplan Garantieurkunde

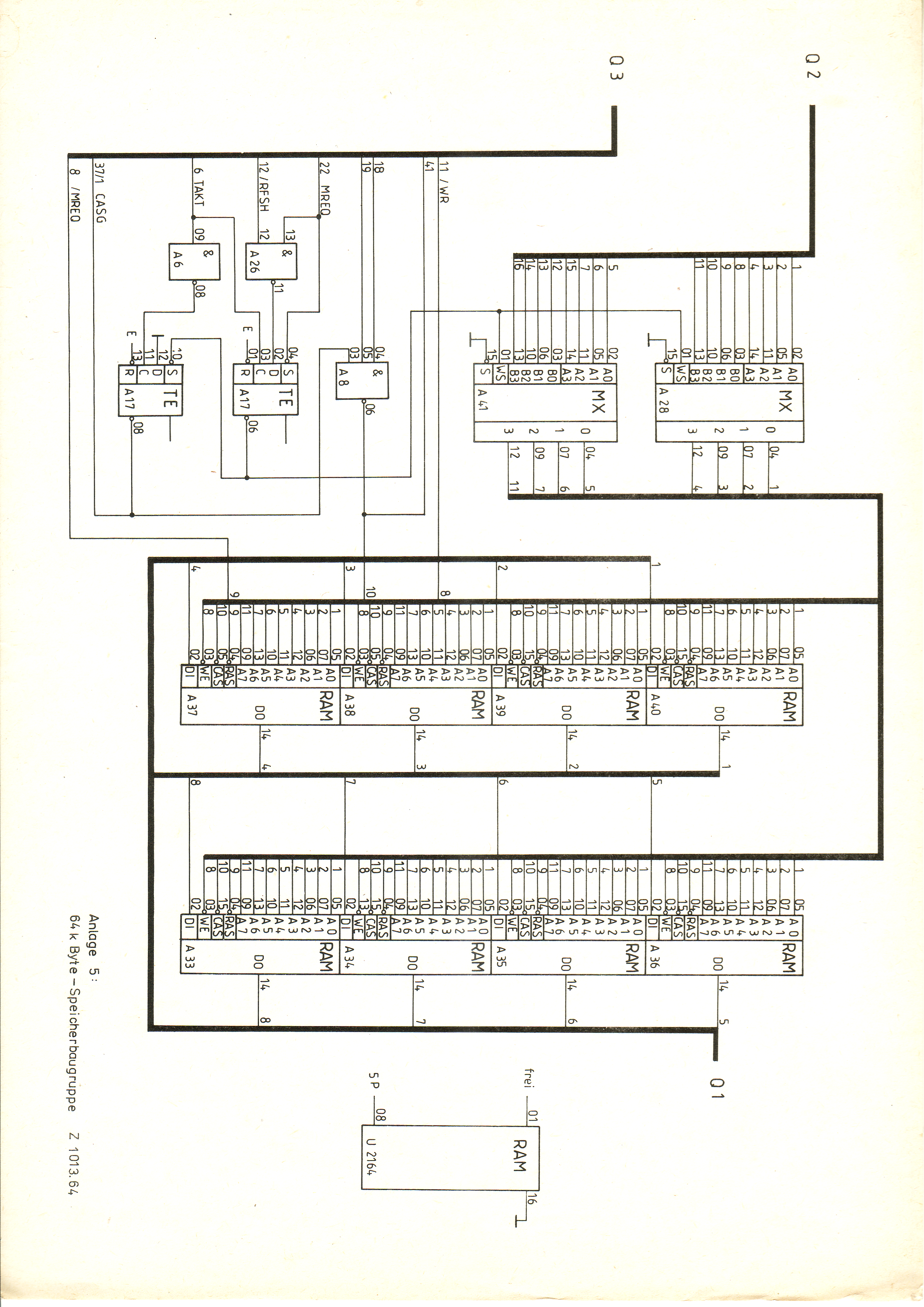

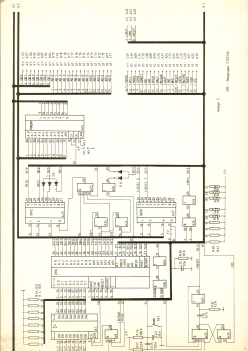

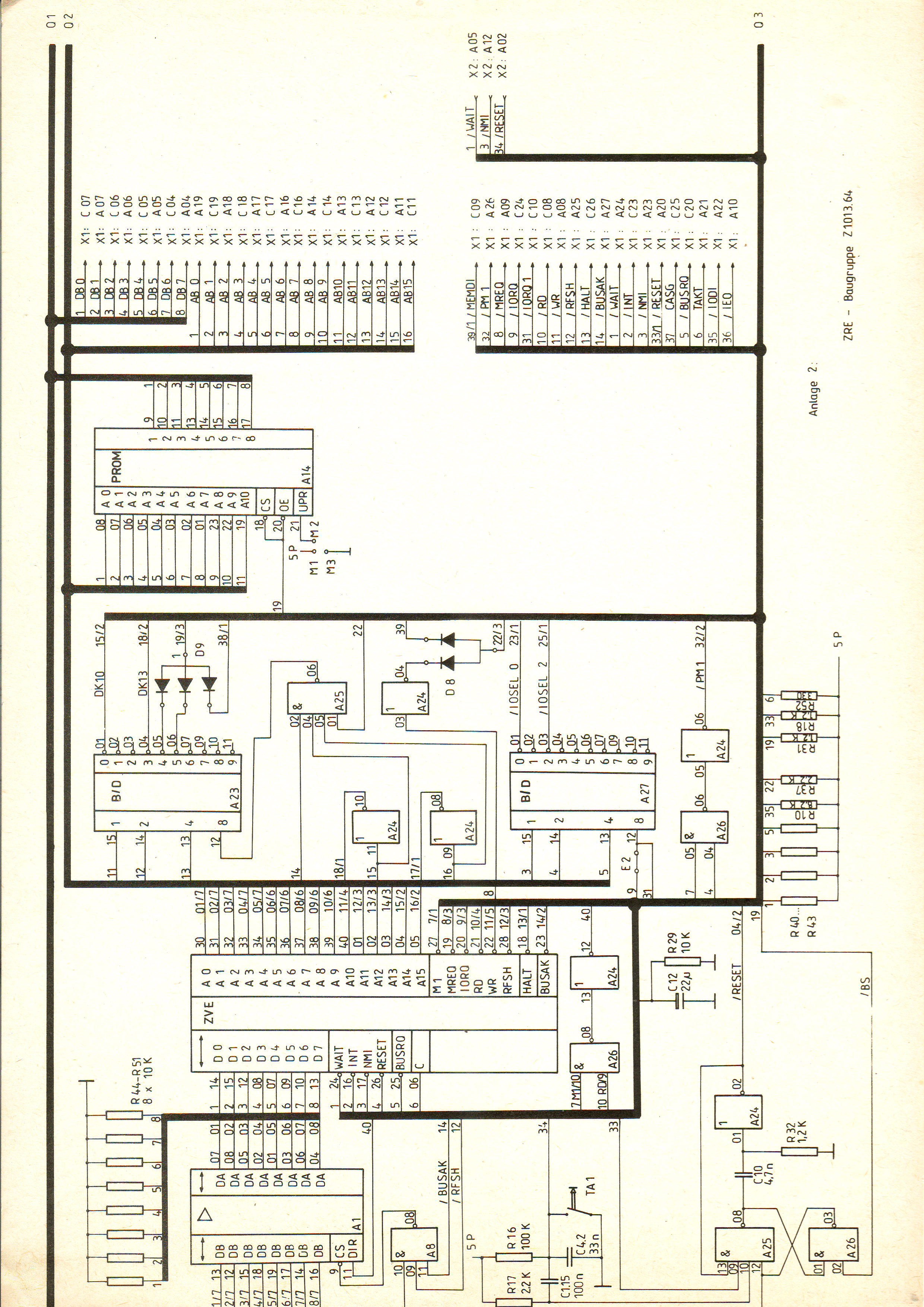

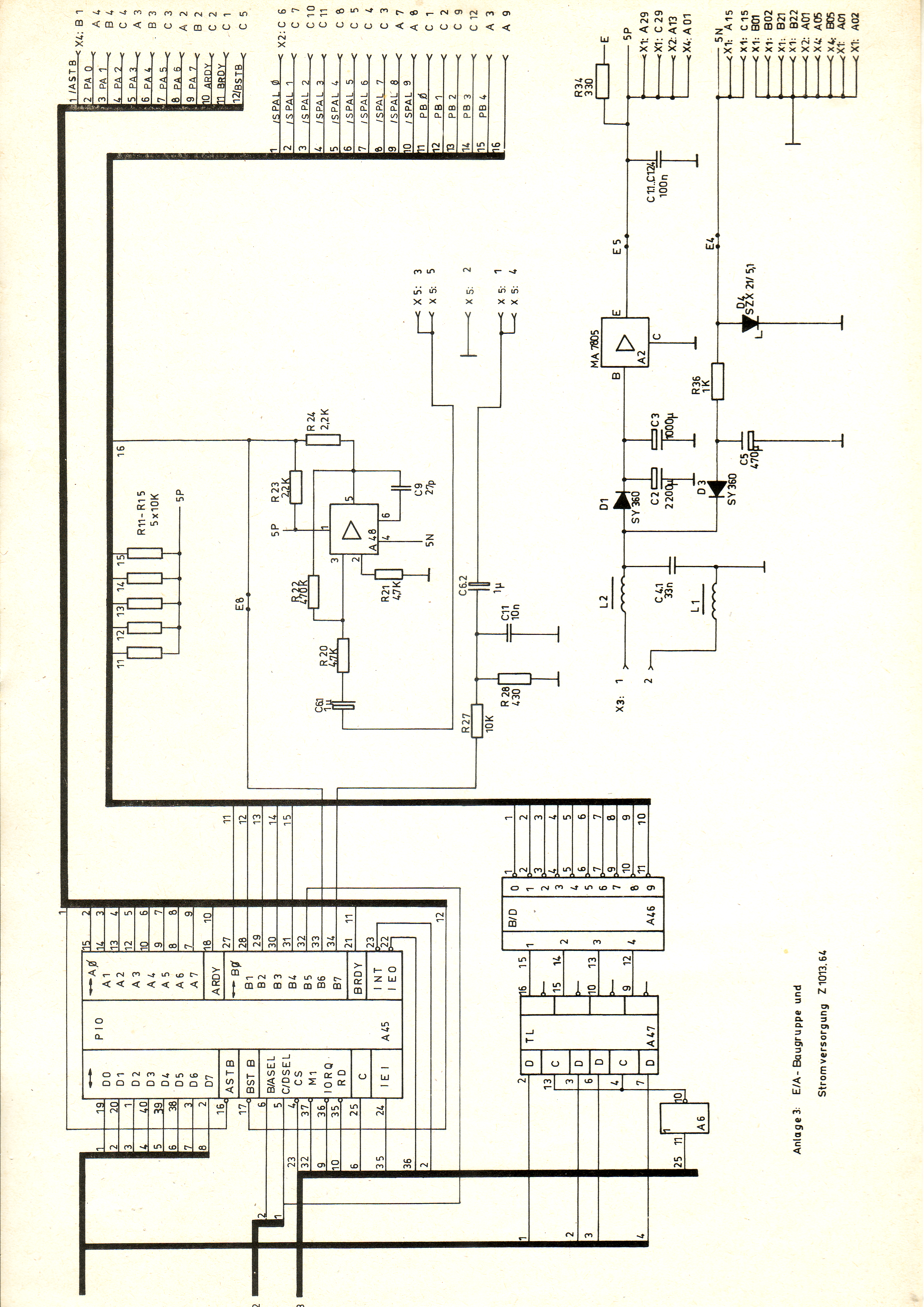

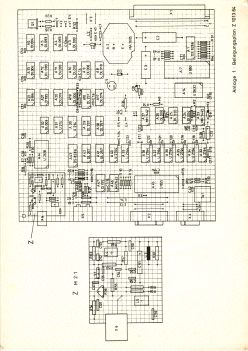

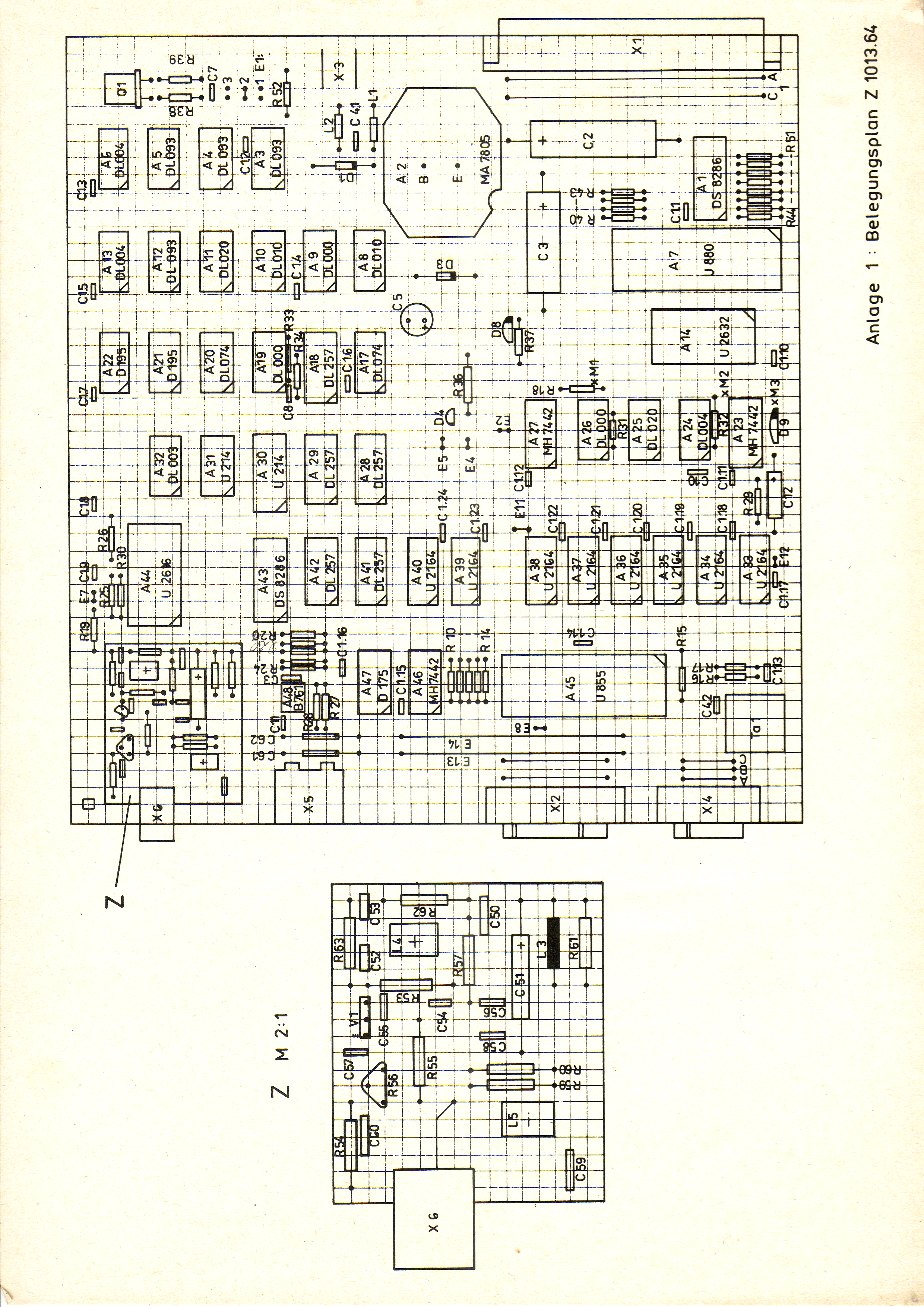

	Version mit 64 KByte RAM Schaltplan CPU-Baugruppe 64 K-Speicherbaugruppe E/A-Baugruppe und Stromversorgung EA-Baugruppe und Stromversorgung Bestückungsplan
	... und weil die Dinger richtig selten geworden sind, aber nicht desto weniger für Insider 'ne absolute Informationsquelle: hier die Scans des Original-Systemhandbuches (natürlich hat das Einiges hinter sich - war immer in Arbeit) mit den Schaltplänen - hochaufgelöst - auf das sie erhalten bleiben - sie sind's allemal wert (wesentlich größerer Datenmüll wird zig-fach kopiert!!!) ;-) Ansicht des Gesamtsystems aus dem Jahre 1988

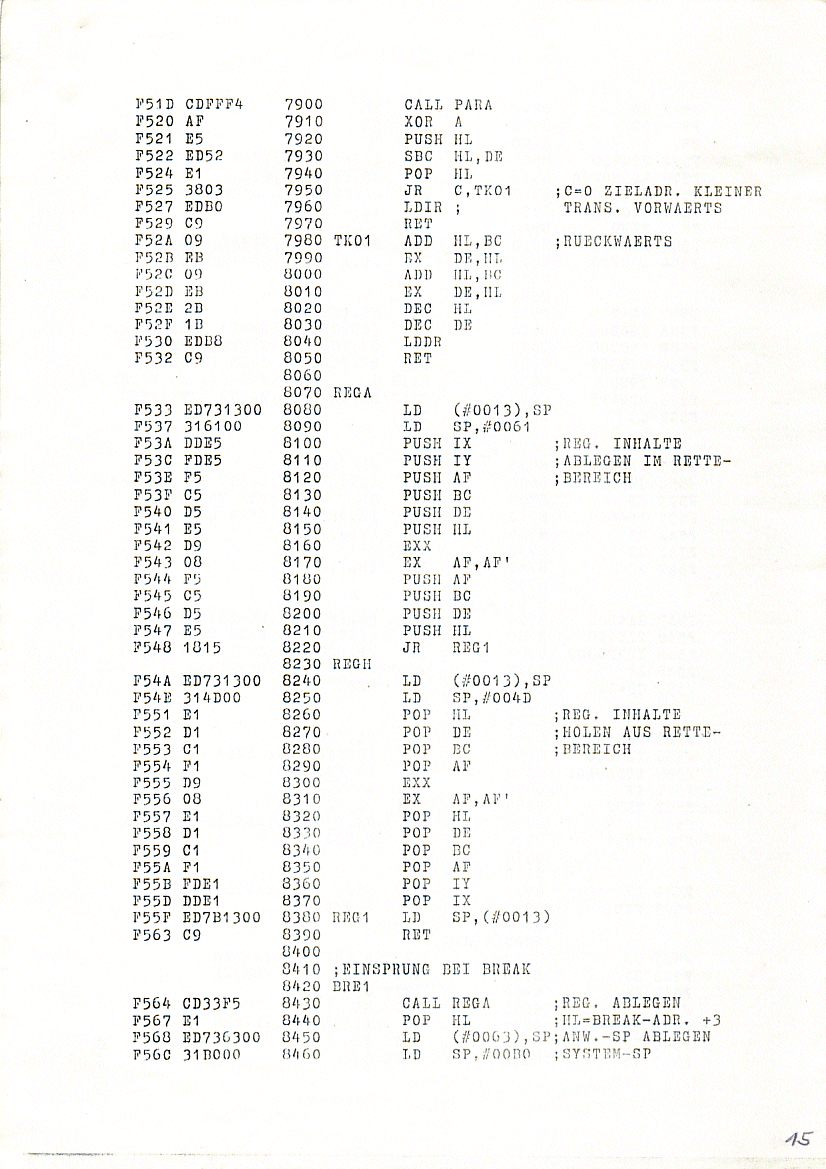

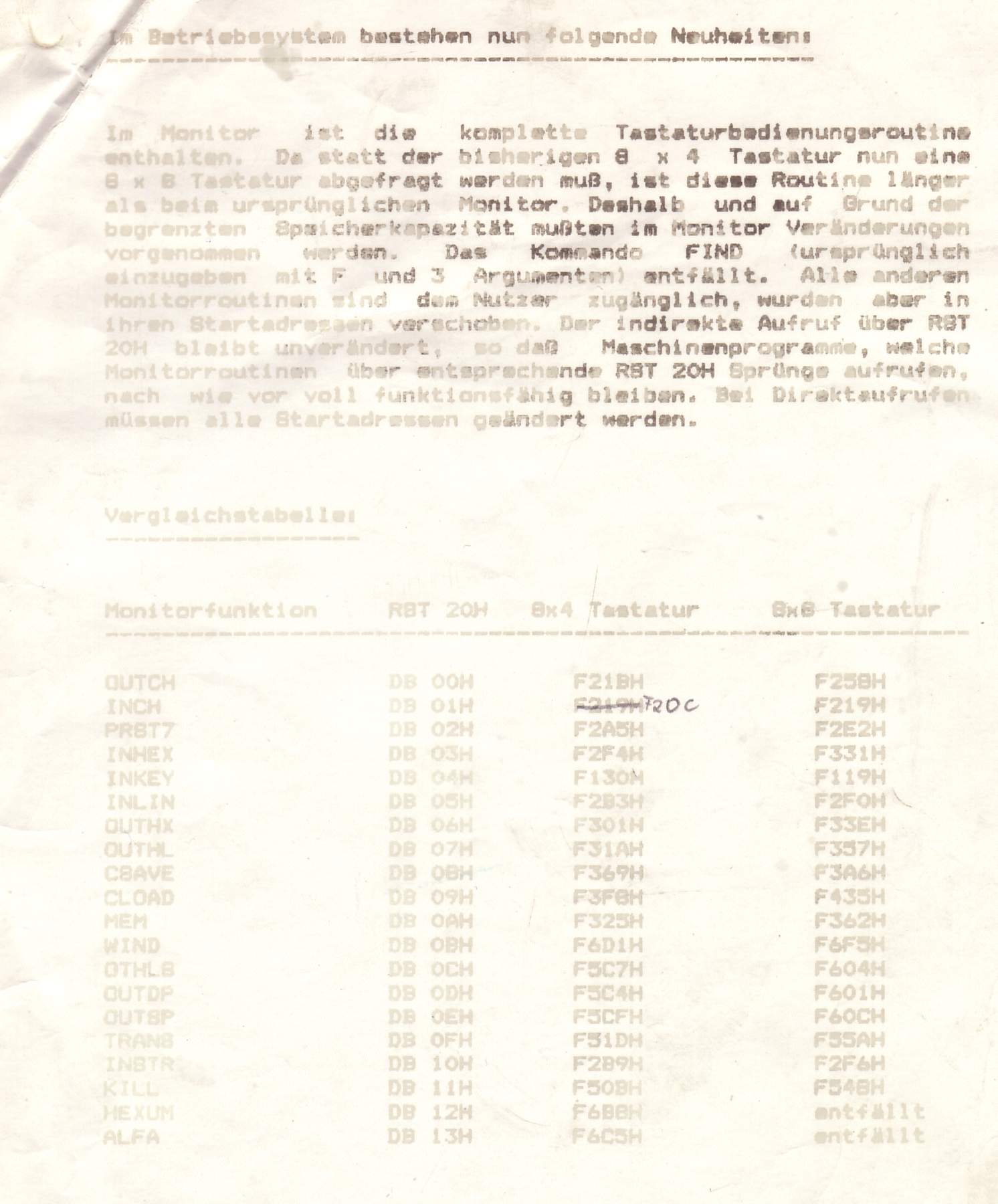

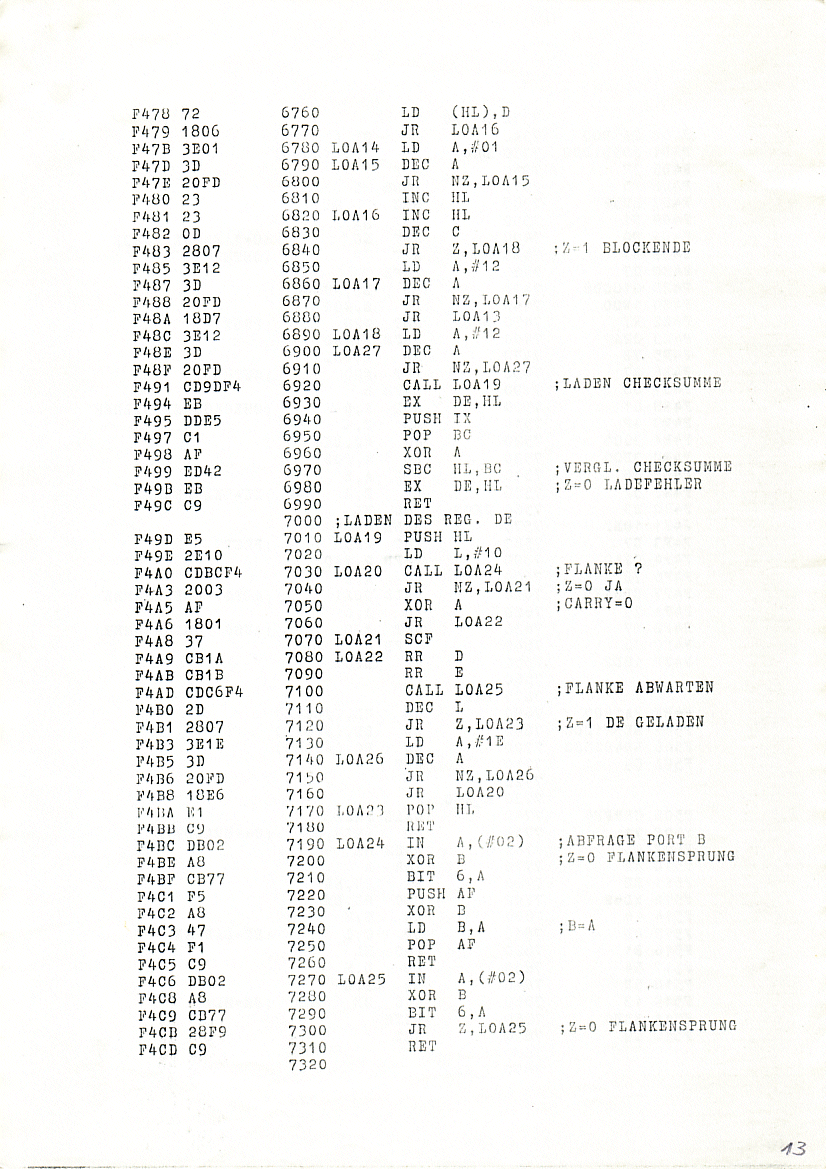

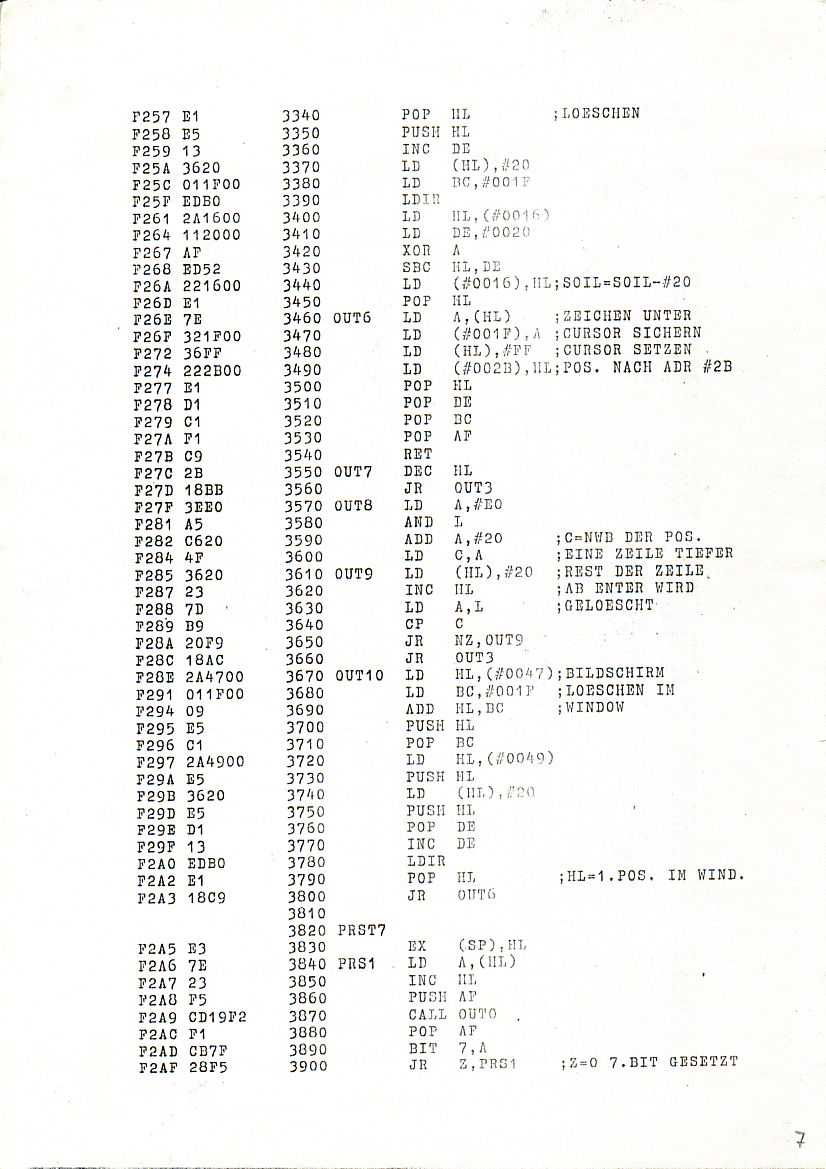

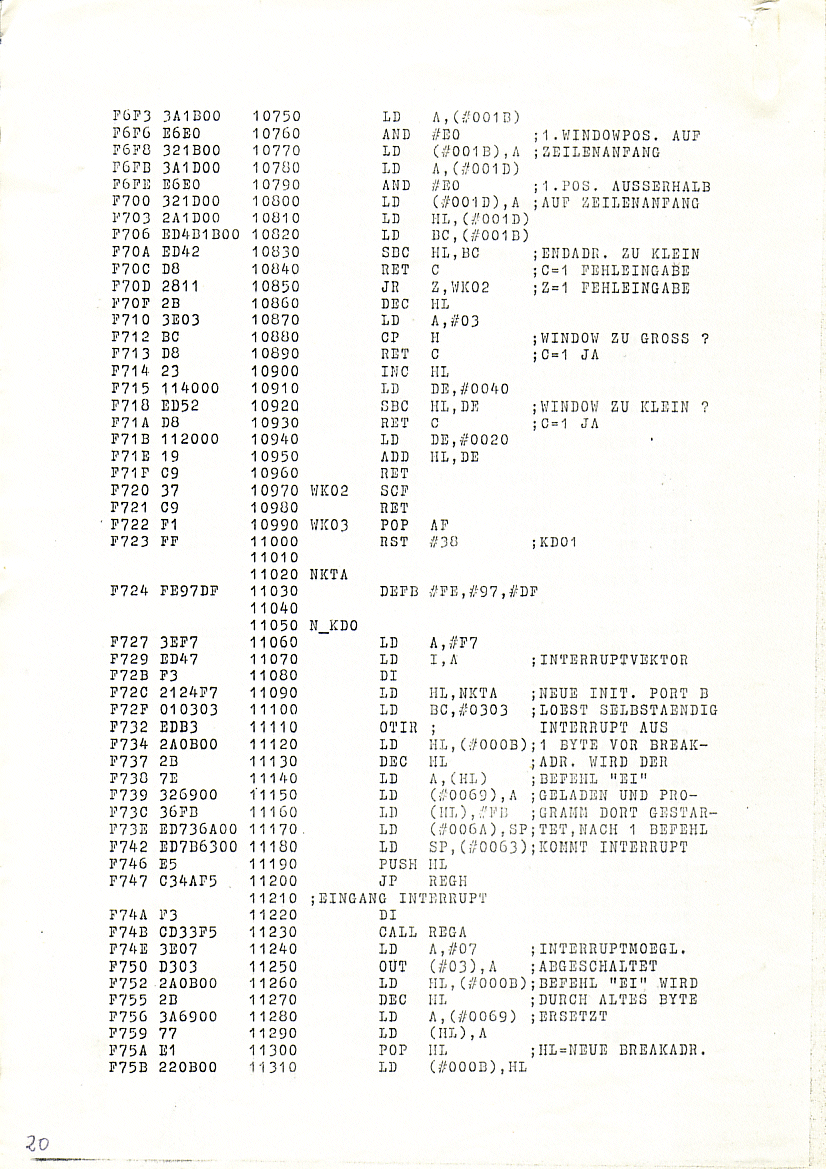

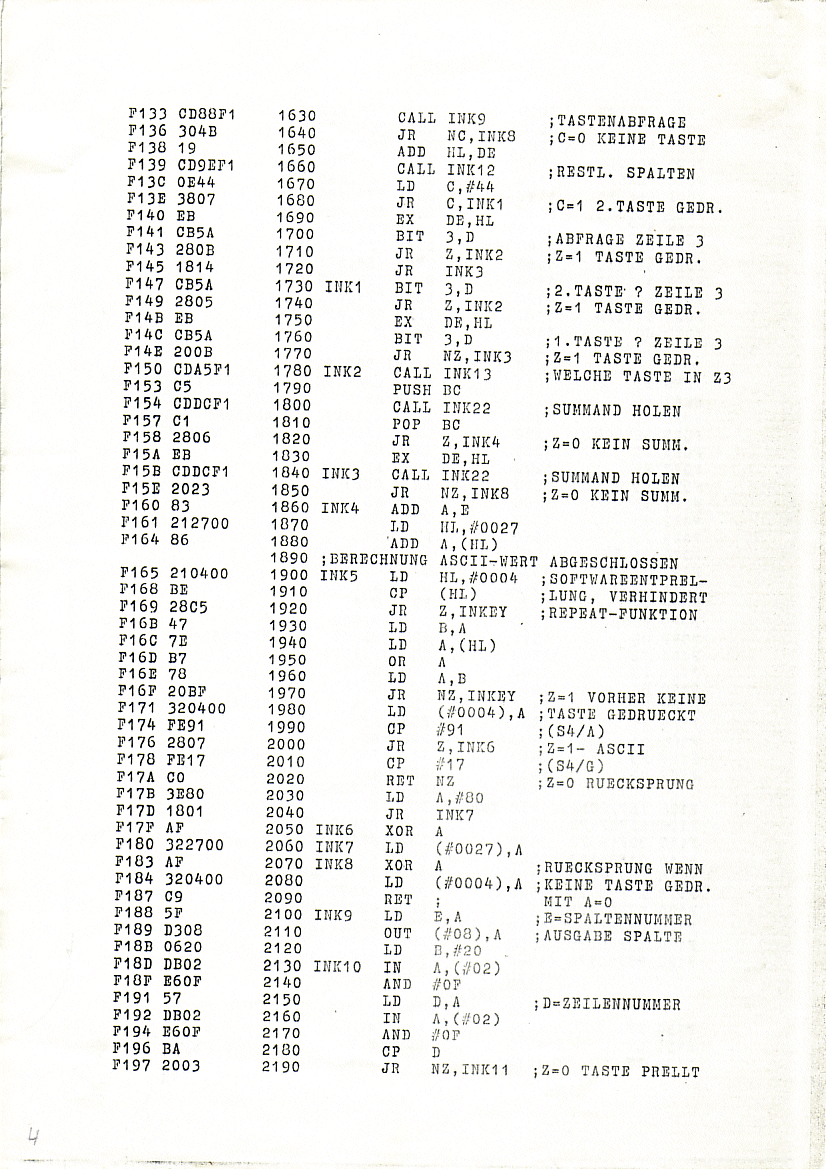

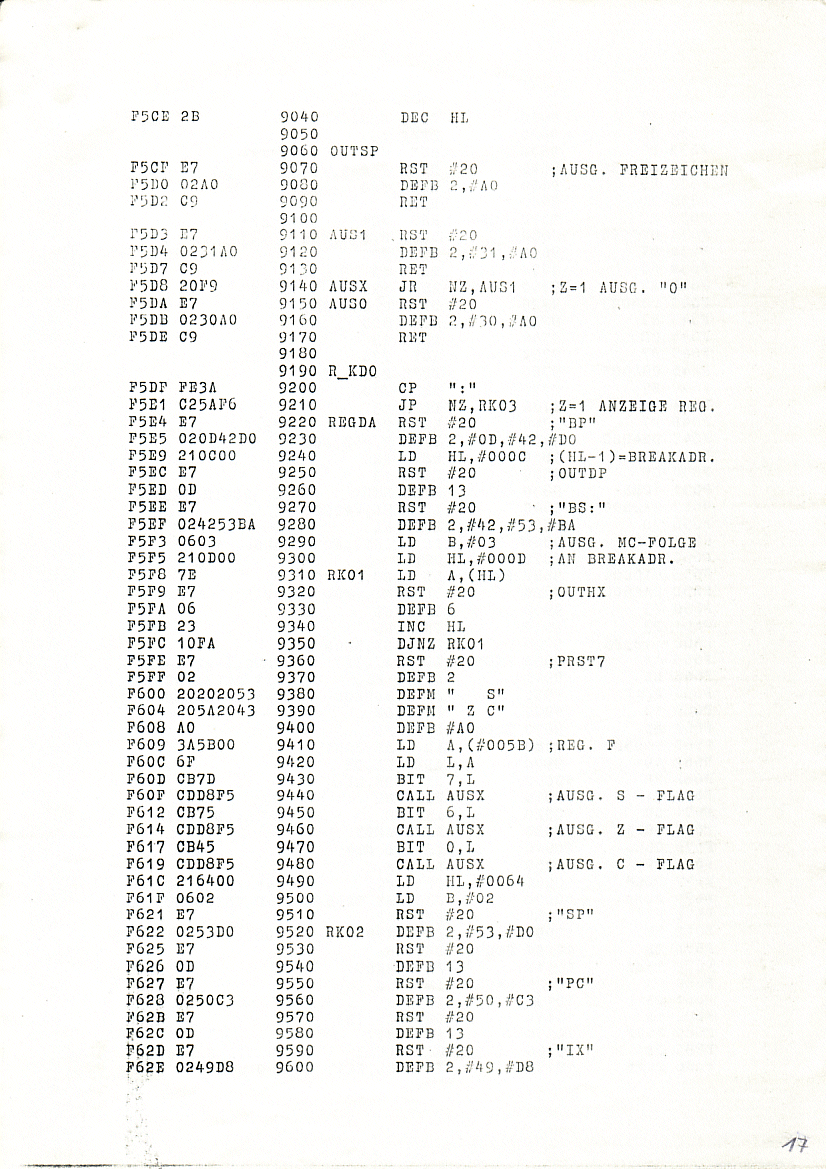

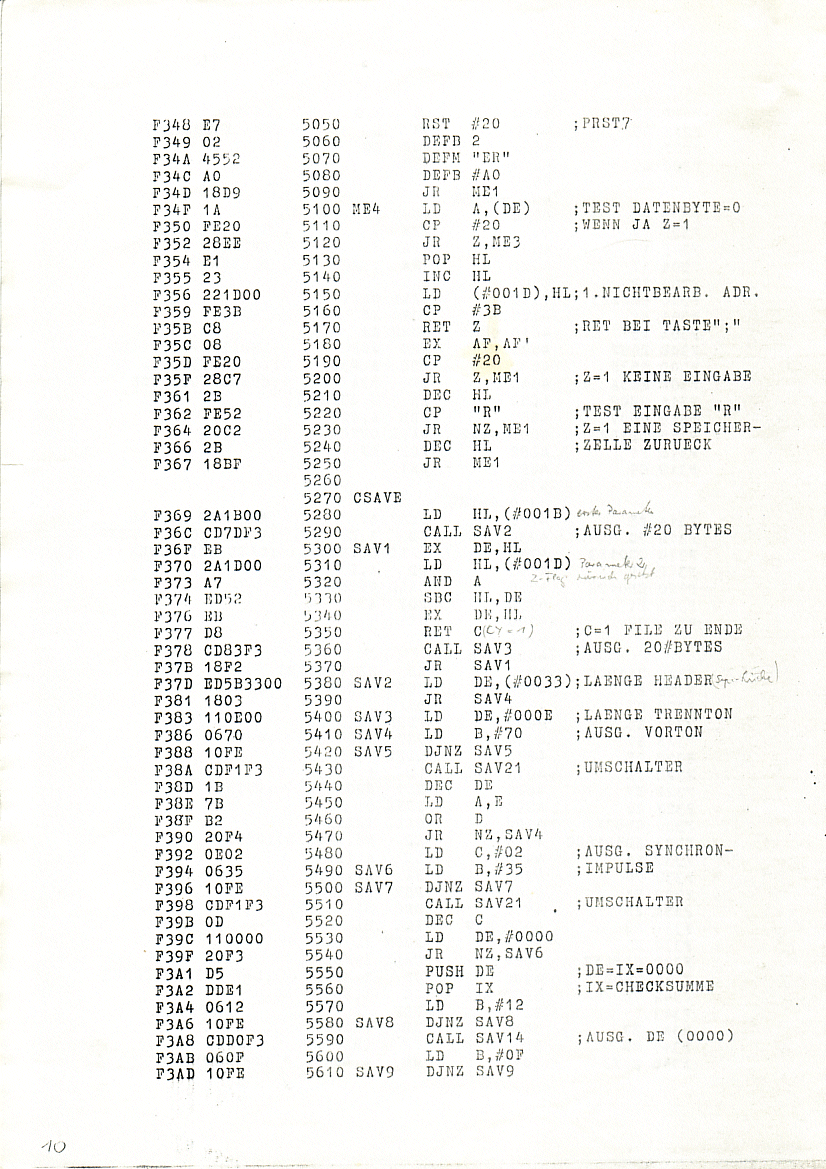

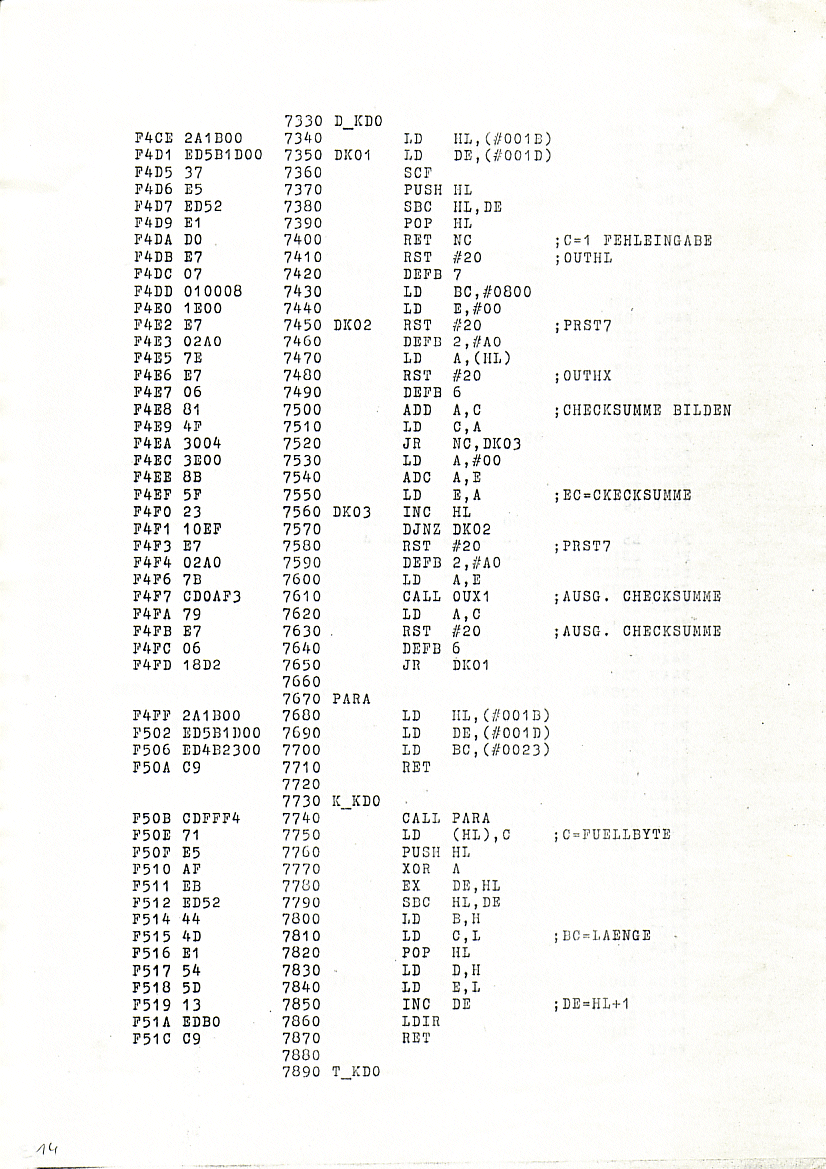

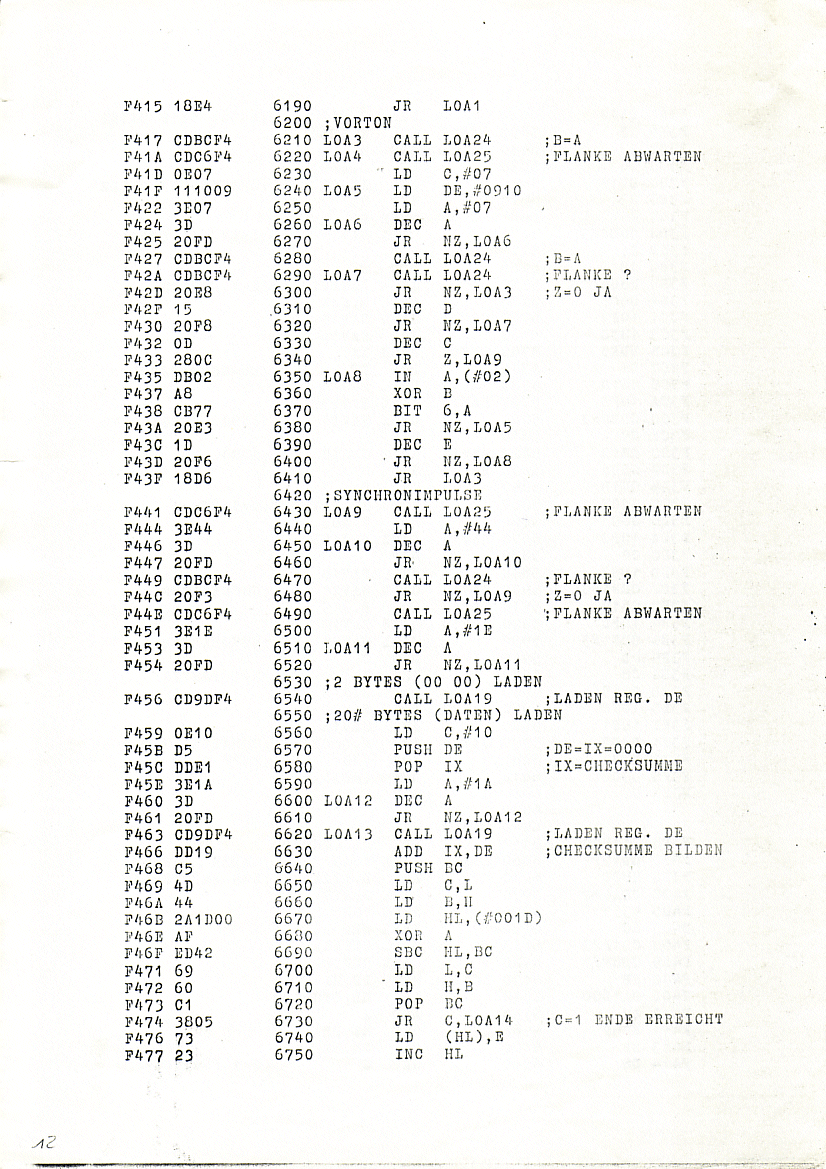

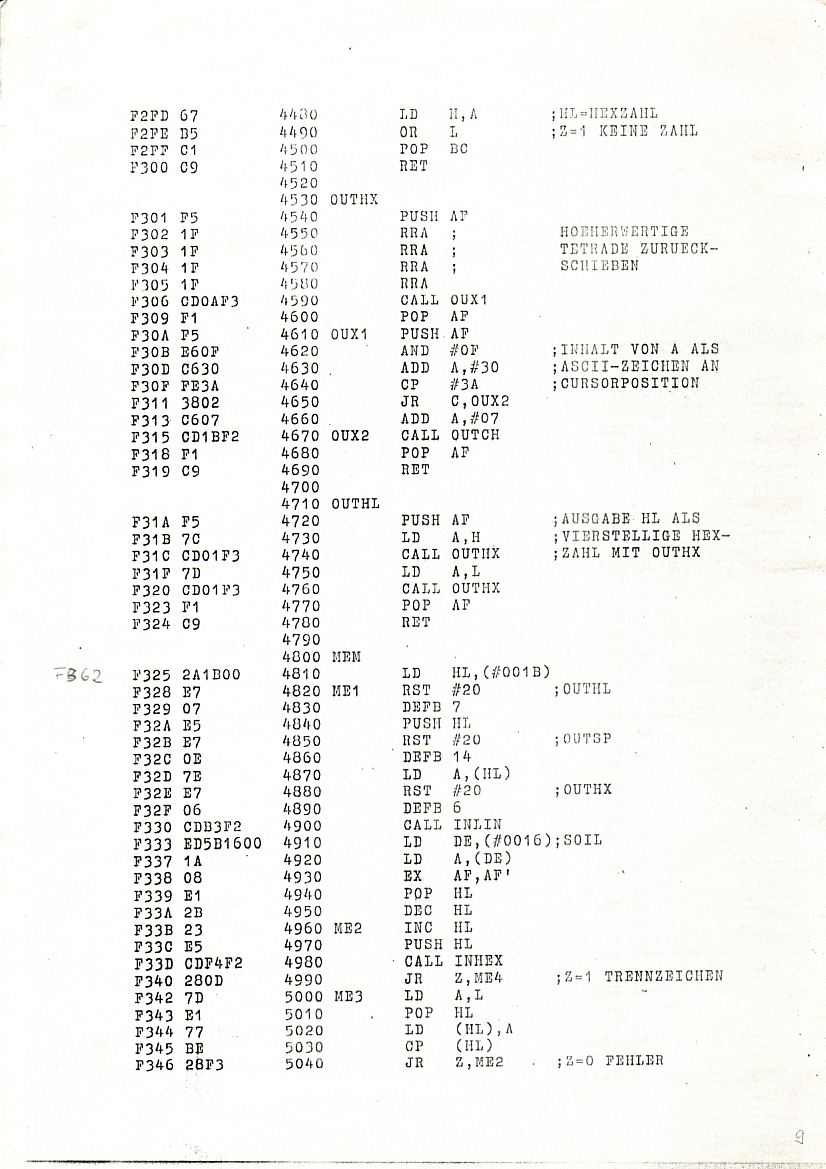

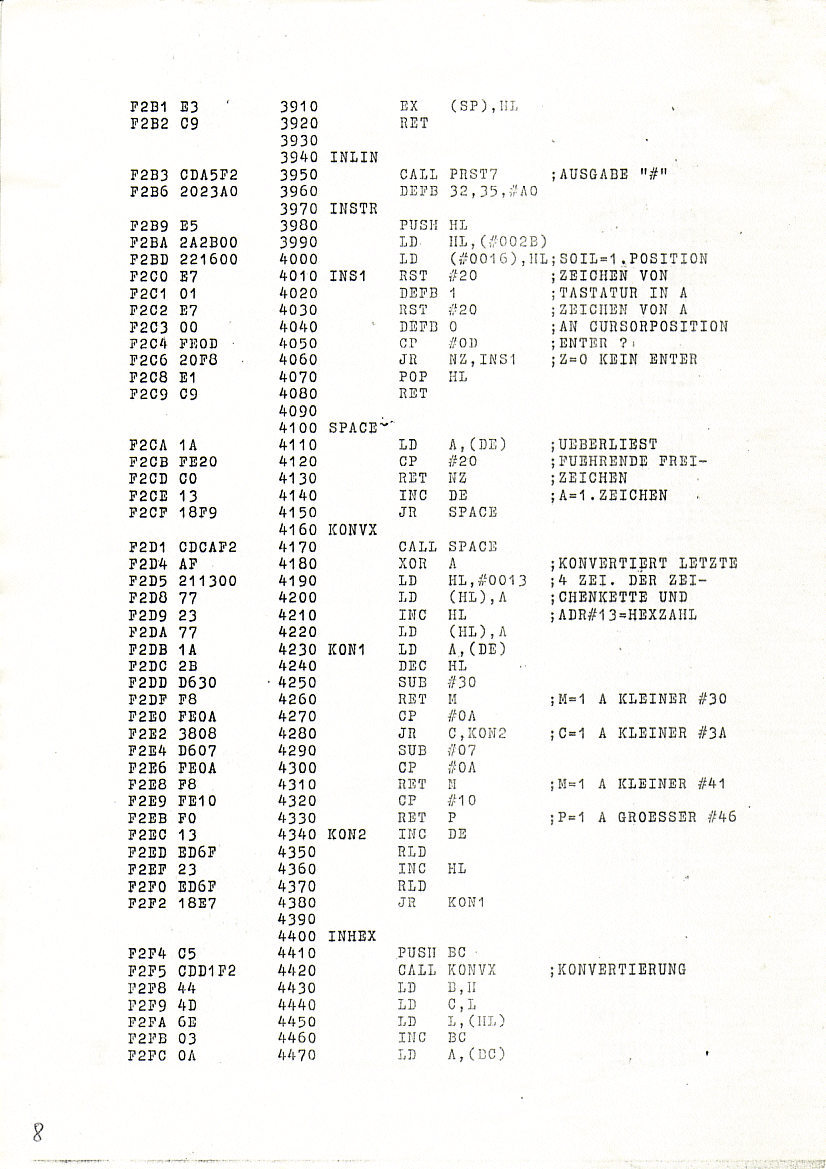

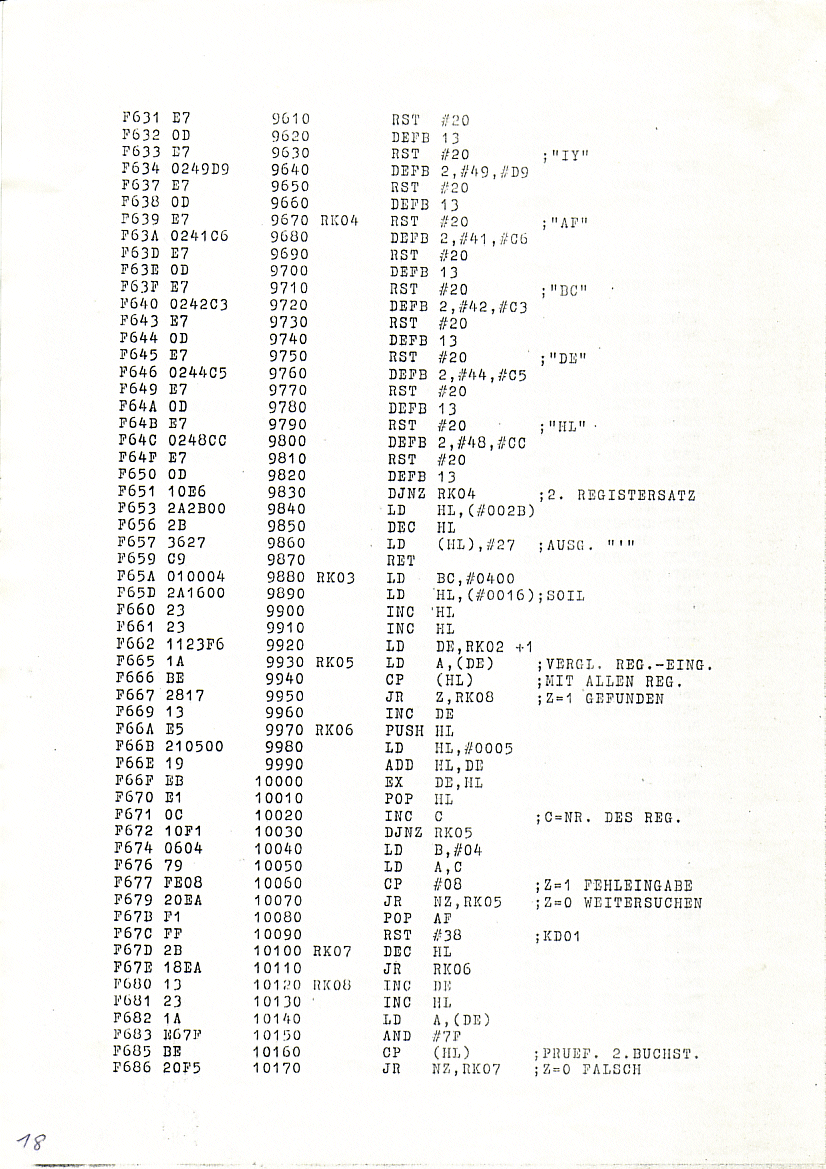

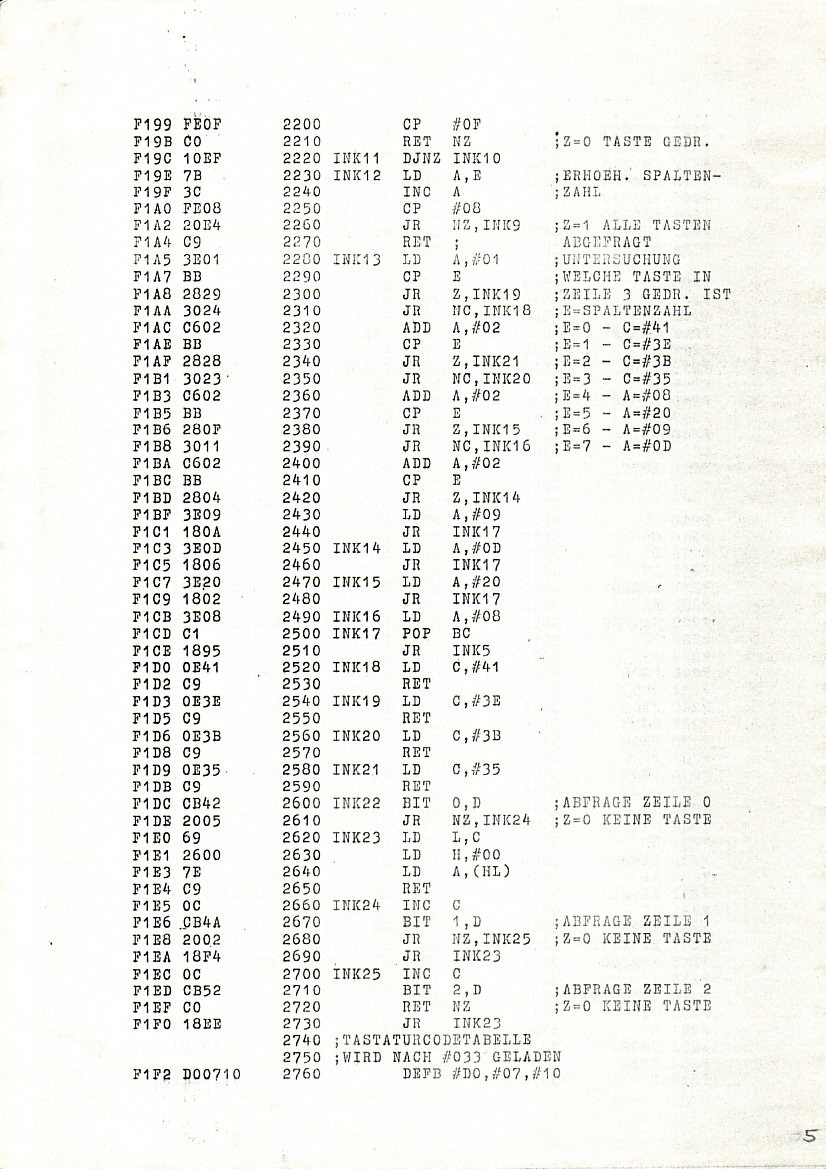

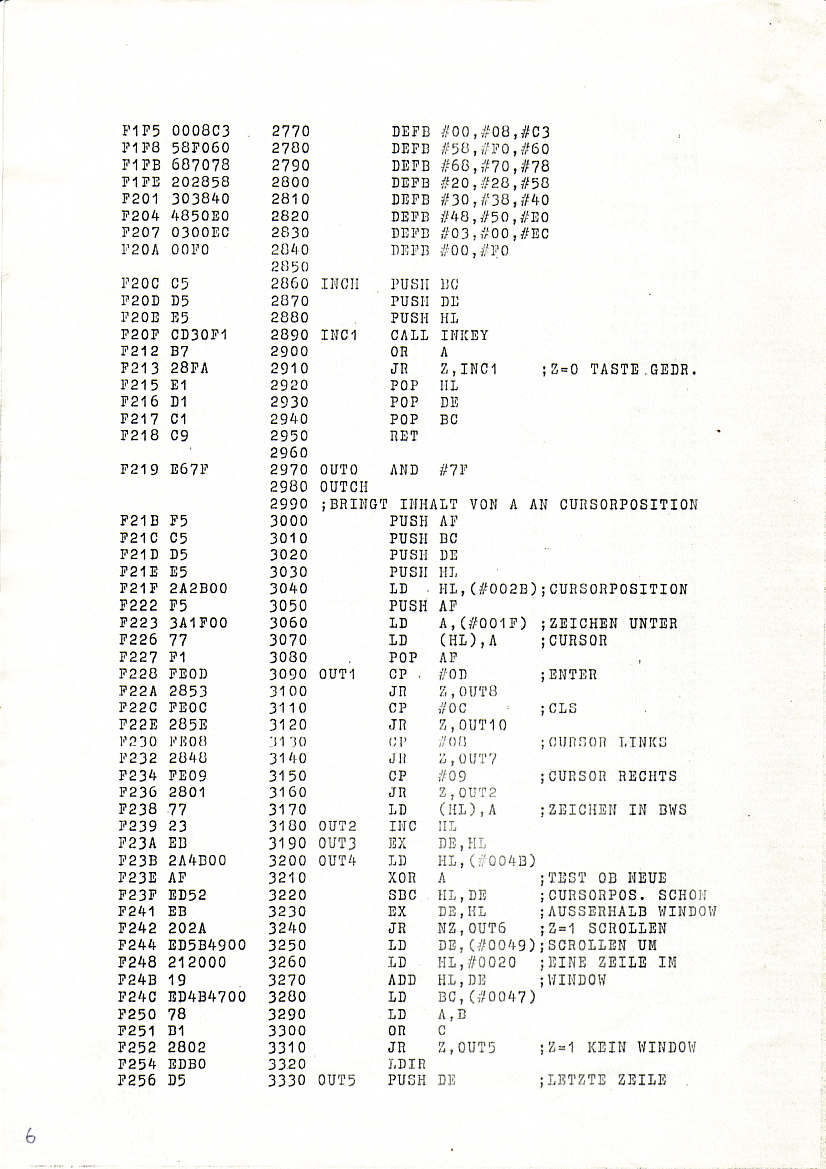

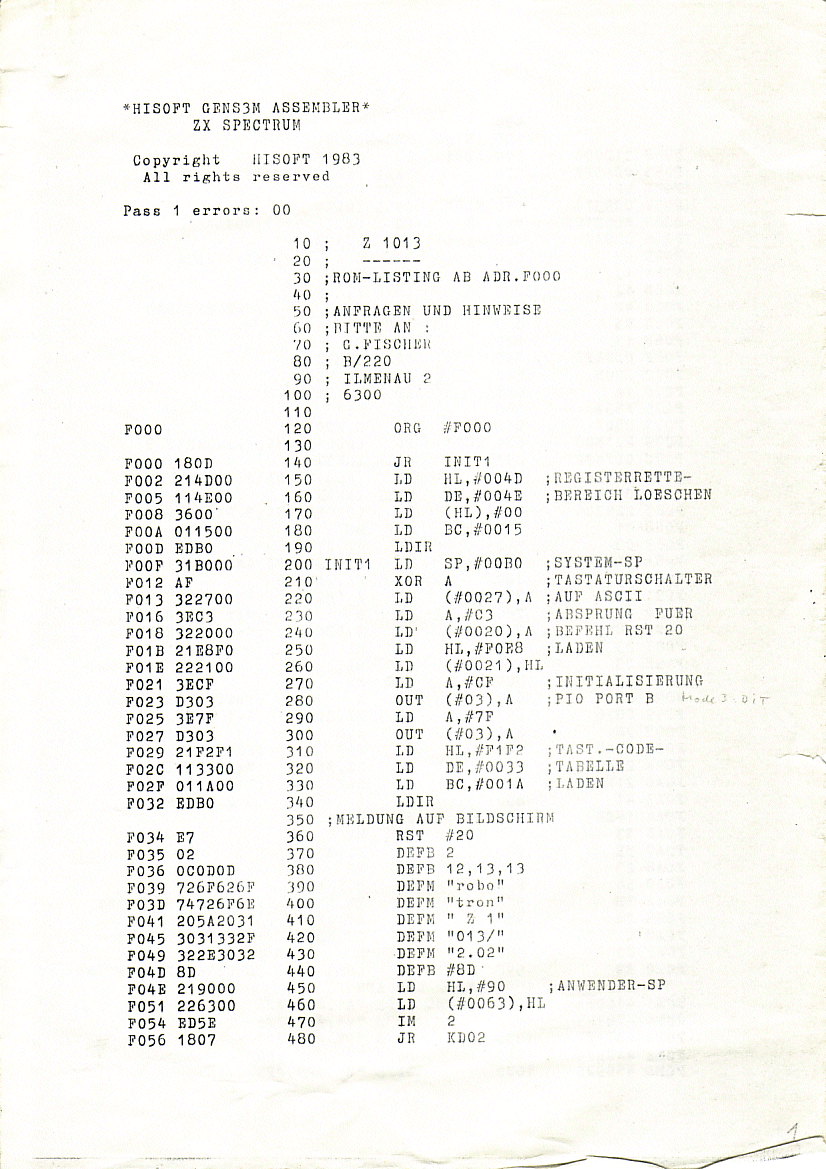

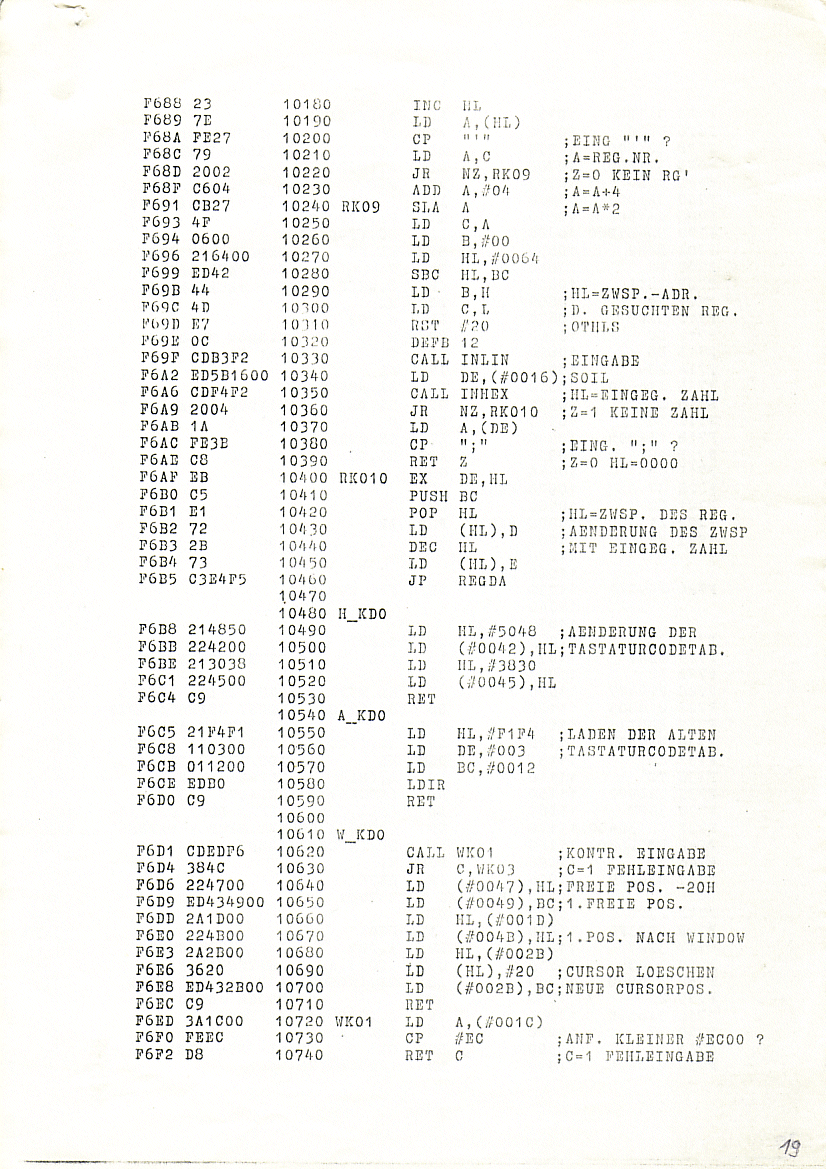

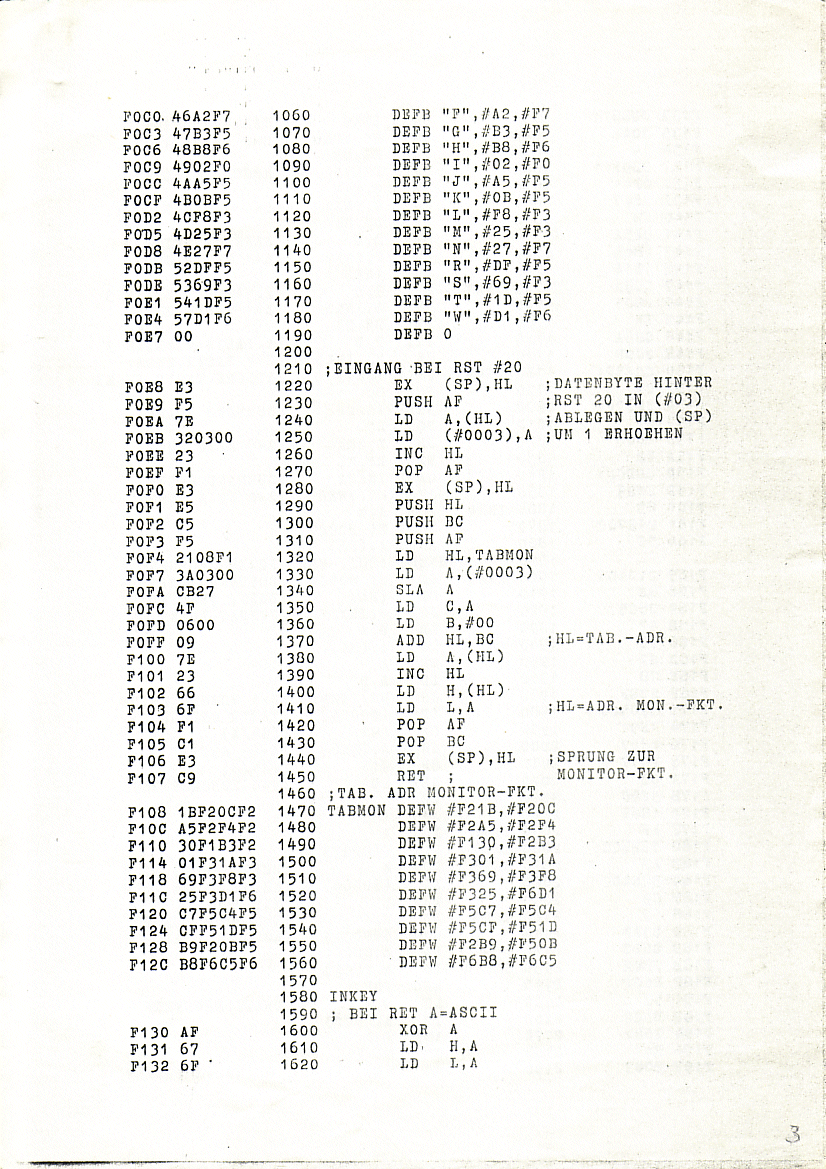

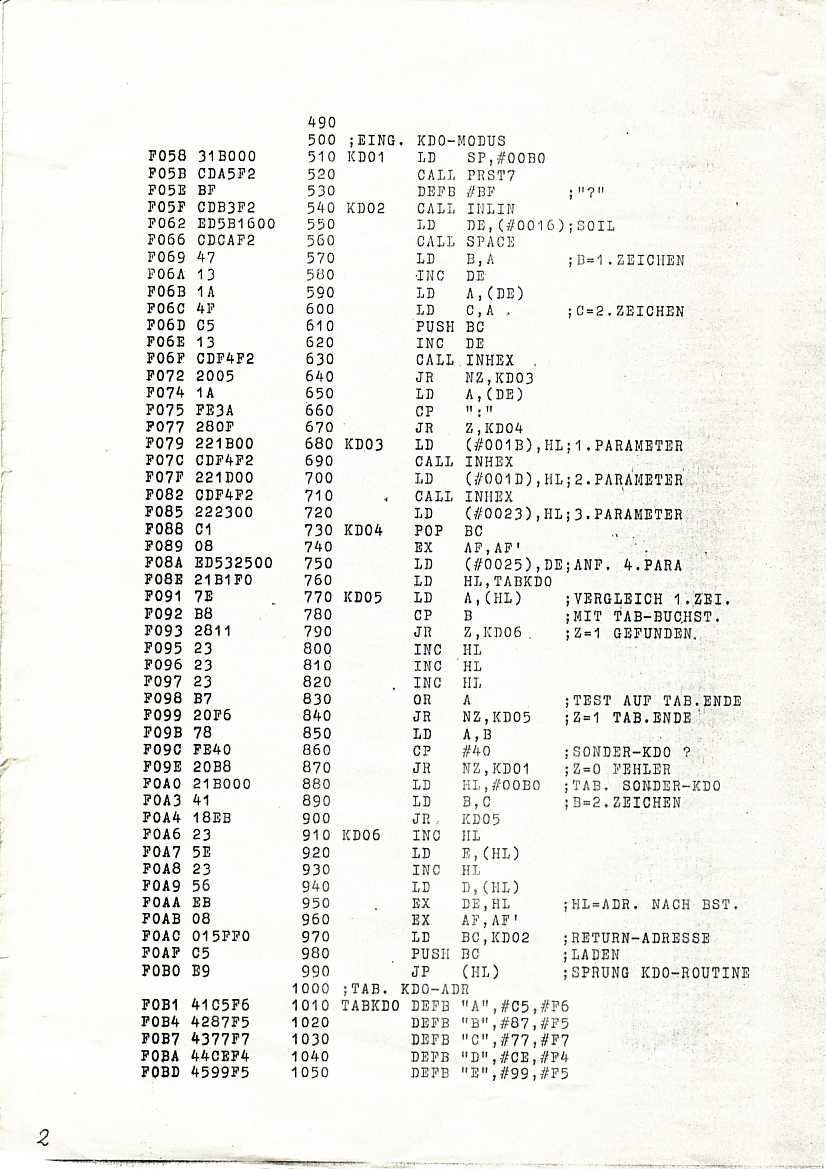

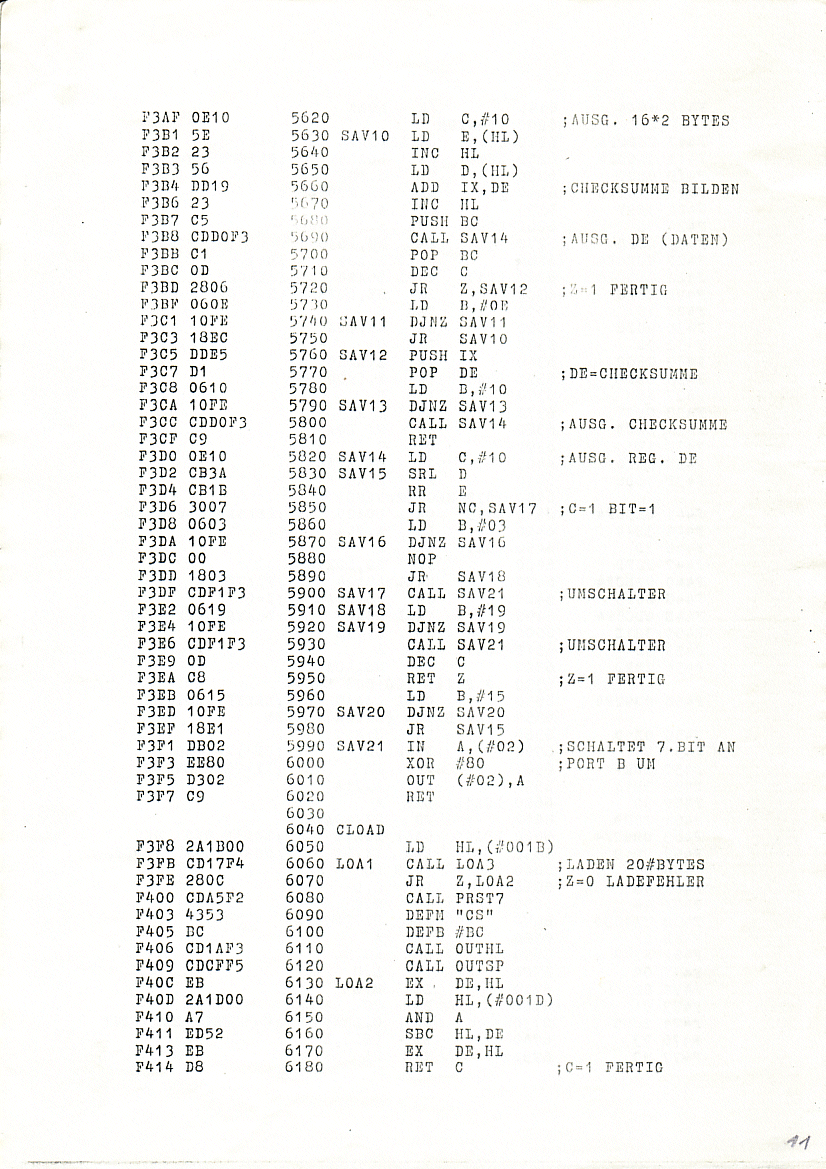

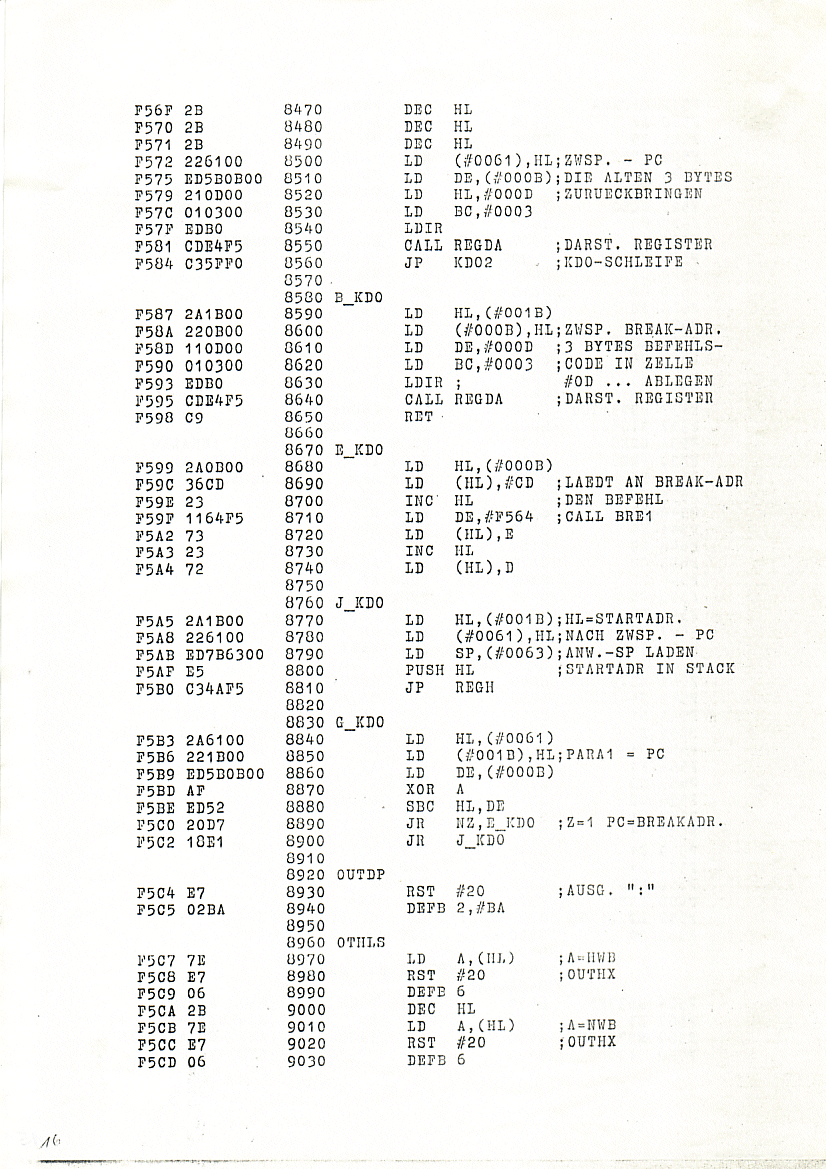

2. Bedienungsanleitung & Monitor des Z1013

	SBedienungsanleitung des ZZ1013 - Seite 1
	Melodiestartimpuls erzeugen der Startimpuls wird als Interrupt (Pin 16) benötigt der Rechner führt eine Programmunterbrechung aus und startet ein Initialisierungsprogramm zum Abspielen der jeweils nächsten Melodie da nur negative Impulse INT auslösen, ist eine wirkungsvolle Methode gegeben, um Dauerklingeln zu unterbinden

3. POLYCOMPUTER Software

• Automatisch hochzählende HEX-Anzeige
• Schaltplan
• Leiterplatte
• Bauelemente-Liste Teil I
• Bauelemente-Liste Teil II
• Bauelemente-Anschlussbelegung und Betriebssystem HEX-Dump
• Melodiefunktionen

Hier sind die ROM Inhalte

http://www.z1013.de/foren/poly800_rom1_m039.bin (ROM 1)
http://www.z1013.de/foren/poly800_rom2_m040.bin (ROM 2)

noch mehr Z1013http://nirvana.informatik.uni-halle.de/~ziermann/DE/hist.html

9. Verwandte Themen

	Im Begriff Wide-Aera Network läuft ja nun eigentlich technisch die gesamte Informatik zusammen - können und wollen wir gar nicht alles bedienen - aber einiges haben wir und stellen es als Denkanstoß auf diesen Links zur Verfügung. Schnell ist man natürlich im Innenleben der Netzwerke - nur für ganz harte Burschen geeignet ;-)
	Bereich höhere Programmiersprachen BASIC-Programmierung ASide-Assembler Worst-Case-Denken
	Bereich Datenübertragung Datenübertragungsverfahren OSI Referenz-Schichtenmodell die RS232-Schnitttstelle Tabelle des UNICODES Kryptologie Digitale Signale Information, Nachricht und Signalbegriff
	Bereich Netzwerke und Sicherheitstechnik Secuirty-Syteme in Netzwerken Server-Management Local Area Network - kurz: LAN Netzwerkdienste Netzwerk-Management OSI Referenz-Layer Netzwer-Topologie Terminalserver
	Bereich Mikroprozessortechnik und Einchipcontroller der LC-80 POLYCOMPUTER Z80-CPU Mnemonic-Code-Notation höhere Programmierwerkzeuge ... und so funktioniert ein Computer   die beliebte alphabetisch sortierte Schnell-Liste die beliebte numerisch sortierte Schnell-Liste Allgemeine FLAG-Wirkung FLAG-Wirkung auf OP-Code-Gruppen Alphabetisch sortierte Dokumentation FLAG Teile I FLAG Teile 2 Allgemeine Funktionssymbolik Der LC-80 Simulator Microcontroller
	Bereich Pädagogik & Informatik Informatikunterricht Leitlinien und Prinzipien des Informatikunterrichts Paradigmen des Informatikunterrichts Pädagogik, Fachdidaktik sowie Methodik der Informatik Medienkompetenz oder informatische Bildung Informatik-Projekte am Gymnasium Flöha
	Bereich Programmierungstechnik Programme Programmierung Software-Engeneering Datentypen - sind ja auch besond're Typen gewesen ;-) Logo der Struktogramme EVA-Prinzip & Objekt-, Attribut-, Operatiosnbeziehung Modultechnik Intel-Interrupt-Logo
	Bereich Rechentechnik und Betriebssysteme Computergeschichte von-Neumann-Architektur Logo der Parallelrechnersystemee Betriebssysteme
