Addieren von vier HEX-Zahlen ohne Übertrag und Ablage des Ergebnisses auf einer Speicherzelle

Letztmalig dran rumgefummelt: 14.05.09 17:58:12

LC-80-Programmierung

inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-)

Informatik-Profi-Wissen

die beliebte alphabetisch sortierte Schnell-Liste

die beliebte numerisch sortierte Schnell-Liste

Allgemeine FLAG-Wirkung

FLAG-Wirkung auf OP-Code-Gruppen

Befehlsdokumentation mit Beispiel

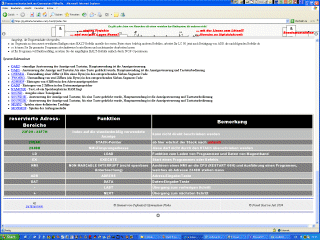

Übersicht der Subroutinen des LC-80

Aufgabe 1: Ab Stelle 2300H als Anzeigedisplay ist der Anzeiger für das jeweilige Ergebnis der Addition!

Anmerkungen zur Steuerung: Register A sowie HL muss gerettet werden

Pseudocode zum Programm:

initialisiere mit den vereinbarten tabellenwerten
lade die erste zahl ins register A und addiere anschließend die weiteren zahlen hinzu
lege das ergebnis auf eine vereinbarte speicherzelle z.b. 2040H
konvertieren in den sieben-segment-code
schreibe alle anderen speicherzellen "blank"
rufe die anzeigeroutine

1.) Monitor-Musik wieder geben

call MONMUS 04EA_H aufrufen mit der Bytefolge CD EA 04

2.) Anfangsinitialisierung

register A: anfangswert 10_D bzw. 0A_H für den count-down-wert festlegen 3E 0A
register B: Anfangswert 127_D bzw. 80_H für die Anzahl der Anzeigen festlegen 06 80
register C: Anfangswert 00_D bzw. 80_H für die Frequenz des Tones festlegen 0E FF
register E: Counter mit 11_D bzw. 0B_H für die Anzahl der Anzeigen festlegen 1E 0B
registerpaar HL: Tonlänge 00_D bzw. 00_H für die Anfangsfrequenz der aufsteigenden Tonfolge festlegen 21 10 00
register IX: anfangsadresse der anzeige mit 2300_H festlegen DD 21 00 23
marke1: register AF muss gerettet werden F5
call ONESEG 04CA_H niedere tetrade Register A in anzeigecode umwandeln CD CA 04
siebensegmentcode auf Adresse 2303_H schreiben 32 03 23
marke2: Registerpaar BC retten C5
call DAK2 0483_H CD 83 04
register BC wieder holen C1
B um eins herunterzählen und sprung zu marke 2: wenn nicht ZERO 10 F9
registerpaar BC retten C5
registerpaar DE retten D5
registerpaar HL retten E5
call SOUND 0376_H Ausgabe kurzer signalton CD 76 03
register HL wieder holen E1
register DE wieder holen D1
register BC wieder holen C1
register A decrementieren für nächsten Anzeigewert 3D
register E decrementieren bis ZERO 1D
wenn nicht ZERO, dann Einsprung C2 XX XX marke1:

3.) Addition

4.) Start

5.) Pause anzeigen, bis Taste

Anzeigetabelle:

2300H - erstes Digit des Datenanzeigespeichers: 00H (Anzeige " ")
2301H - zweites Digit des Datenanzeigespeichers: 00H (Anzeige " ")
2302H - erstes Digit des Adressanzeigespeichers: 08H (Anzeige "-")
2303H - zweites Digit des Adressanzeigespeichers: 00H (Anzeige " ")
2304H - drittes Digit des Adressanzeigespeichers: 08H (Anzeige "- ")
2305H - vieres Digit des Adressanzeigespeichers: 00H (Anzeige " ")

Zeile	Marke	Block	Adresse	Hex-Code	Assembler-Code	Kommentar
					ORG 2000H
0001	ANF:	MUSIC	2000H	CD EA 04	CALL 04EAH	;CALL MONMUS-Ausgabe Anfangsmelodie
0002		INIT	2003H	DD 21 00 23	LD IX, 02300H	;Anfangsadresse Textanzeige
0003			2007H	21 10 00	LD HL, 01000H	;Registerpaar HL (Anfang Zahlentabelle)
0004			200AH	7E	LD A, M	;erste Zahl in Register A holen
0005			200BH	06 03	LD B, 03H	;Anzahl der weiteren Zahlen
0006			200DH	23	INC HL	;nächste Zahl
0007	M1:	ADDIT	200EH	86	ADD M	;Register A retten
0008			200FH	10 FC	DJNZ :M1	;B decrementieren und relativer Sprung auf M1, wenn nicht Null
0009			2011H	32 40 20	LD (02040H), A	;Ergebnis auf RAM schreiben
0010			2014H	CD CA 04	CALL 00CAH	;CALL ONESEG - Ergebnis in Sieben-Segment-Code konvertieren
0011			2017H	32 00 23	LD (02300H), A
0012			201AH	06 FF	LD B, 0FFH	;B mit Anzeigezeit laden
0013	M2:	DISPLAY	201CH	C5	PUSH BC	;Registerpaar BC retten
0014			201DH	CD 83 04	CALL 0483H	;CALL DAK2-Ausgabe Unterprogramm aufrufen
0015			2020H	C1	POP BC	;Registerpaar BC wieder hergestellt
0016			2021H	10 F9	DJNZ, M2	;B decrementieren und relativer Sprung auf M2, wenn nicht Null
0017			2023H	C5	PUSH BC	;Registerpaar BC retten
0018			2024H	10 F6	DJNZ, M2	;Rücksprung auf Adresse mit Index M2:
0019			2026H	C3 00 20	JP 02000H	;RETURN ANF:
0020			2029H	76	HALT	;Fehlerprüfmarke - wird theoretisch nicht erreicht
0021					TABLE:
0022			2100H	02	DEFB 002H
0023			2101H	01	DEFB 001H
0024			2102H	03	DEFB 003H
0025			2103H	02	DEFB 002H

Beispiel für eine kleine Anweisungstabelle in vollständiger Mnemoic-Codierung
