Unterprogramm DAK2

Letztmalig dran rumgefummelt: 01.05.25 11:42:41

Funktion:

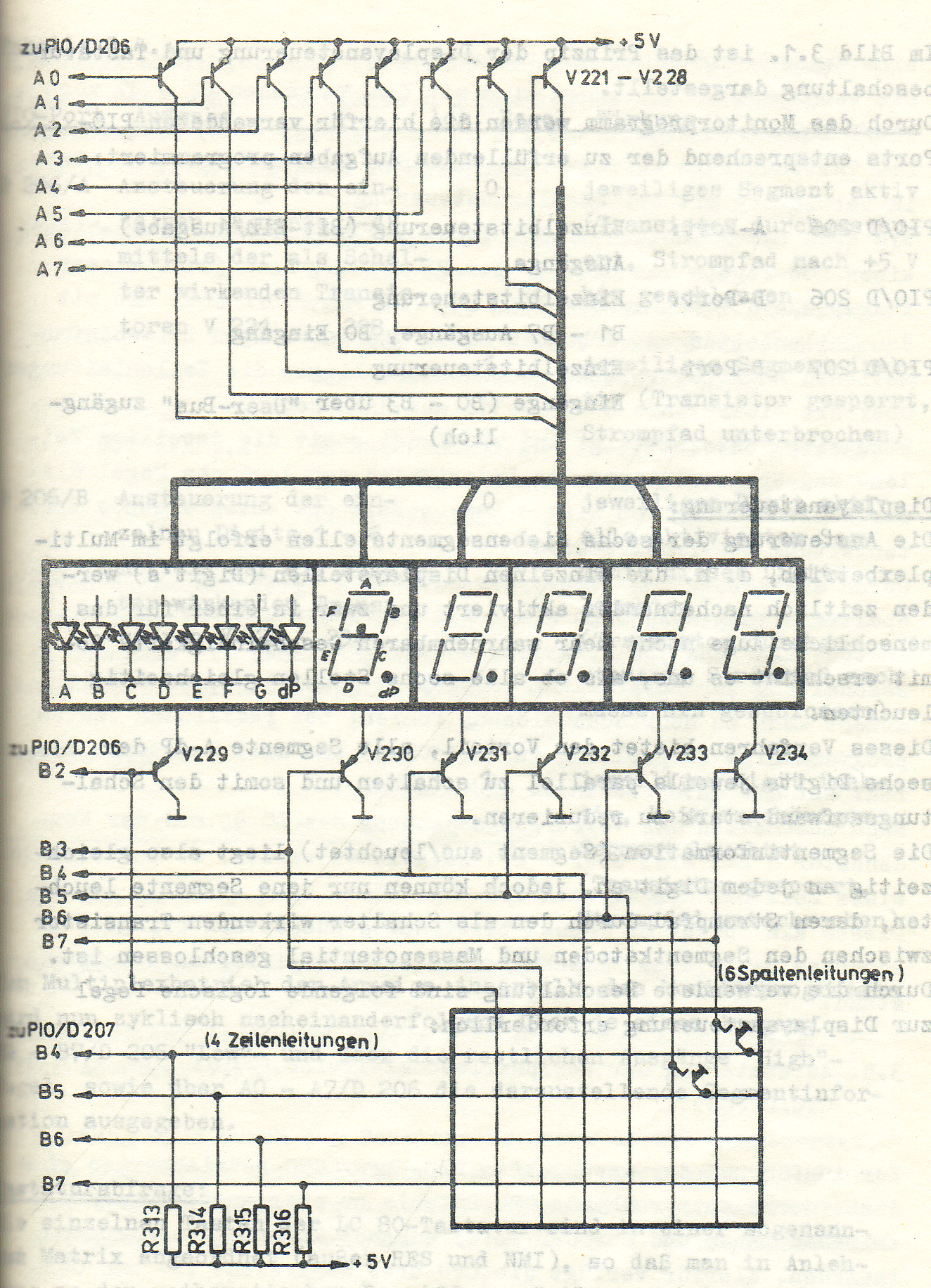

• Ansteuerung der Anzeige und Tastatur, Hauptanwendung ist die Anzeigesteuerung bis eine Taste gedrückt wurde

• Tastatur, alle 6 LED-Anzeigen werden nacheinander angesteuert

• anstelle des Tastaturcodes wird der interne Code geliefert, wie er von anderen Teilen des Monitorprogrammes benötigt wird

Einsprungadresse unter Einsatz des EPROM 2716: 045A_H

Einsprungadresse unter Einsatz des ROM U505: 085A_H

Eintritt:

IX, zeigt auf die niederwertigste Adresse des Speicherbereiches, der zur Anzeige gelangen soll (das ist das rechte Zeichen)

Austritt:

• CY = 1, wenn keine Taste gedrückt

• CY = 0, wenn eine Taste gedrückt (außer RES oder NM1)

• der Positionscode der Taste befindet sich im A-Register (siehe unten)


Register:

die Inhalte von AF, HL, A'F', B'C', D'E' werden zerstört.

Beschreibung:

• jeder 7-Segment Anzeige ist ein Byte im Speicher zugeordnet, insgesamt also 6 Byte

• dabei ist der rechtesten LED das niederwertigste Byte zugeordnet (man muss so zu sagen von "hinten" schreiben - das letzte Zeichen zuerst!)

• IX zeigt auf niederwertiges Byte- z.B. 2300H - System-Index ist 23F2H

Anzeige-Index - realisiert über das Register IX

Die einzelnen Bits in einem Byte repräsentieren dabei die einzelnen Segmente und den Dezimalpunkt. Ist ein Bit=1, so leuchtet das zugehörige Segment

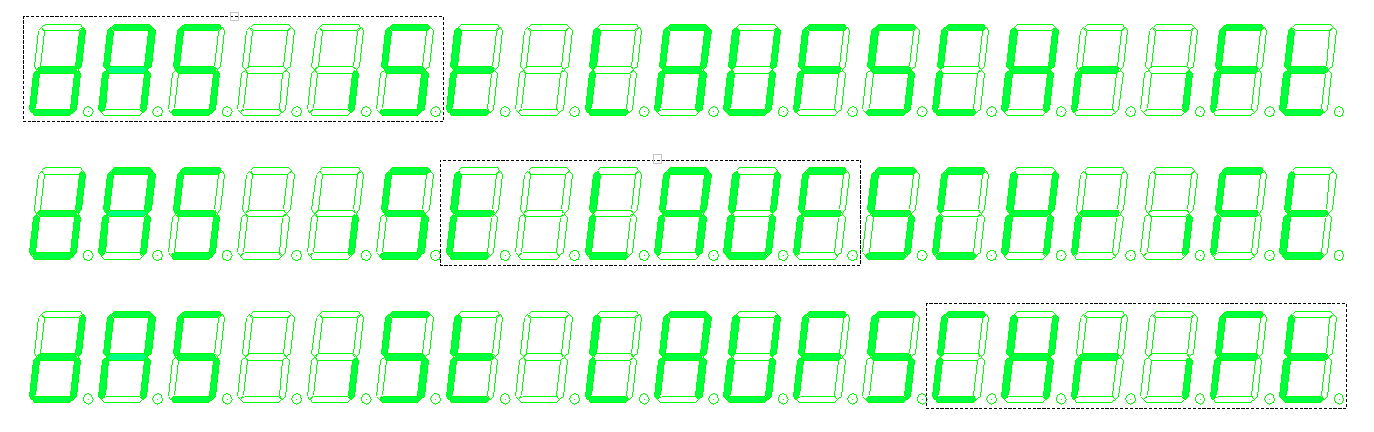

Maskenrahmen für den Ablauf einer Laufschrift (angezeigt werden immer nur 6 Digits - danach muss "weitergeschalten"  werden!)

LC-80 Positionscodetabelle für DAK2 - diese ist nicht identisch mit den Ergebnis-Codes von DAK1
