Von entscheidender Bedeutung zum Programmieren sind sowohl die Programm-Nachverfolgungsfunktionen (Registeranzeige sowie Step) aber auch die Tastencodes, welche bei Nutzung der Standardsubroutinen eingesetzt werden müssen.

Einsprung zur Registeranzeige:

Startadresse für EPROM 2716: 0690_H

Startadresse für ROM U505: 0A90_H

Einsprung zum Einzelschrittbetrieb:

Startadresse für EPROM 2716: 0790_H

Startadresse für ROM U505: 0B90_H

Begrüßungsmonitor des LC-80

LC-80 Tastatur-Block

LC-80 Tastatur-Funktionen

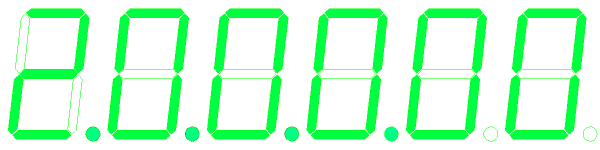

LC-80 Adress-Eingabe

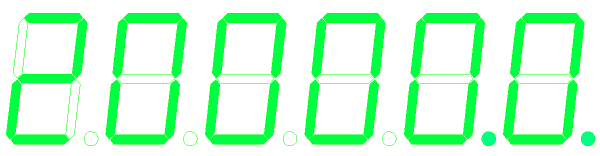

LC-80 Daten-Eingabe

Treten bei der Programmabarbeitung Fehler auf oder erscheinen Ergebnisse falsch, so kann durch die Verwendung des HALT-Befehles das Testen des Programms wesentlich erleichtert werden. Die HALT-LED des LC 80 leuchtet auf, sobald die CPU einen HALT-Befehl abgearbeitet hat. Sie verlöscht erst wieder, wenn die Reset-Taste betätigt oder ein Interrupt angenommen wird. Wenn der HALT-Befehl auf das erste Byte eines Befehls geschrieben wird, zeigt nach dem Programmstart das Aufleuchten der LED an, dass das Programm bis zu dieser Adresse abgearbeitet wurde.
Unter Benutzung der Funktion "Registeranzeige" können in diesem Fall nach Betätigung von NMI die Registerinhalte mit den theoretischen Sollwerten verglichen werden und auf diese Weise schnell logische Programmfehler ermittelt werden.
Durch das Setzen des HALT-Defehls an andere Stellen können Sie somit Programmteile, die bei der Abarbeitung nicht erreicht werden, ermitteln. Beachten Sie bitte, den HALT-Befehl nach erfolgtem Test wieder durch den richtigen Befehlscode zu ersetzen. Sind Sie aufgrund des erforderlichen Speicherumfanges für Ihr Anwenderprogramm nicht gezwungen so effektiv wie möglich zu programmieren, so empfiehlt sich folgende Methode:

Programmtest und Fehlersuche

• fügen Sie nach eigenem Ermessen in bestimmten Abständen HALT-Befehle ein (z.B. unmittelbar vor Verzweigungsentscheidungen, zu Beginn einzelner Unterprogramme, unmittelbar nach IN-Befehlen usw.)
• vor dem Start Ihres Anwenderprogrammes bereiten Sie den LC 80 gemäß Abschnitt "Registeranzeige" vor und starten danach ihr Programm. Wird jetzt ein HALT-Befehl durch die CPU abgearbeitet und leuchtet die HALT-LED, so können Sie, wie oben
  dargelegt, die Registerinhalte überprüfen
• im Gegensatz zu dem zuerst erwähnten Einfügen eines HALT-Befehls anstelle des ersten Bytes eines beliebig anderen Befehles, arbeitet Ihr LC 80 jetzt nach Betätigung von ADR die nachfolgenden Befehle ab
• so können Sie Ihr gesamtes Programm abschnittweise kontrollieren und nacheinander abarbeiten lassen
• ist Ihr Programm voll funktionsfähig, ersetzen Sie die eingefügten HALT-Befehle einfach durch NOP-Operationen

Bewundernswert ist für Insider schon, auf wie wenigen Bytes, wie sie der LC-80 ROM zur Verfügung stellen konnte, ein so komplexes Paket an kleinen Helferlein unterbracht werden konnte. Geschickt werden die Subroutinen zum Management der Gesdamtelektronik des rechners genutzt, sind aber auch o implementiert, dass sie für den User maximale Freiheitsgrade schaffen. Hier nun die Übersicht:

• DAK1 - einmalige Ansteuerung der Anzeige (ca. 10 Millisekunden)  und Tastatur, Hauptanwendung ist die Anzeigesteuerung
• DAK2 - Ansteuerung der Anzeige und Tastatur, bis eine Taste gedrückt wurde, Hauptanwendung ist die Anzeigesteuerung und Tastaturbedienung
• ONESEG - Umwandlung einer Ziffer (4 Bits eines Bytes) in den entsprechenden Sieben-Segment-Code
• TWOSEG - Umwandlung von zwei Ziffern (ein Bytes) in den entsprechenden Sieben-Segment-Code
• ADRSDP - Eintragen von 4 Ziffern in den Adressanzeigespeicher
• DADP - Eintragen von 2 Ziffern in den Datenanzeigespeicher
• RAMCHK - Test, ob ein Speicherplatz im RAM liegt
• SOUND - Ausgabe eines Tonsignales
• SOUND1K - Ton mit 1 kHz Frequenz
• SOUND2K - Ton mit 2 kHz Frequenz
• MUSIC - Spielen einer definierten Tonfolge
• MONMUS - Spielen der Anfangsmelodie
