| 9.0. Emulatoren und Simulation von Mikroprozessoren |
|
|
Letztmalig dran rumgefummelt: 13.11.19 14:09:02 |
 |
Prozessor- oder Computersimulationen versuchen, eine virtuelle Maschine mit einem minimalen Befehlssatz sowie minimal ausgelegter Peripherie auf kleinster Speicherplatzkapazität so zu programmieren, dass die grundsätzlichen Zusammenhänge deutlich werden. Peripherie gibt es gar nicht oder sie ist nur sekundär angedeutet. Es geht ja um die Programmierung des Prozesssors sowie die Nutzung seiner prinzipiellen Funktionen. Der praktischen Arbeit sehr nahe kommt der Z80-Simulator und oberfetzig sind die Simulatoren für den LC-80 sowie den POLYCOMPUTER. | ||||||
 |
+++ MIKROPROZESSOREN +++ MIKROPROZESSOREN +++ MIKROPROZESSOREN +++ MIKROPROZESSOREN +++ MIKROPROZESSOREN +++ MIKROPROZESSOREN +++ 1. Der Mikroprosessor |
||||||
 |
|
||||||
|
|
||||||
|
die ultimative Prozessorliste ... | ||||||
|
mehr zur Technik moderner Mkroprozessoren |
| 1. Der Mikroprozessor und MOPS |
|
|
 |
... und hier gleich die Software zum Download als ZIP-Archiv |
|

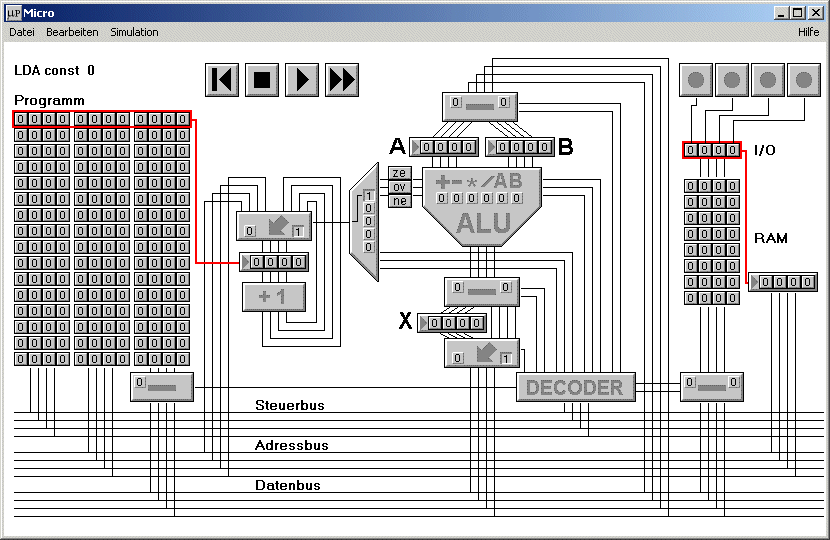

Der MP - also der Mikroprozessor ist eine ideale Zweiregistermaschine und ALU. Alle grundlegenden arithmetischen und logischen Operationen sind über einen eigenen Minibefehlssatz hin decodier- und ausführbar. Sie verfügt über einen gemeinsamen Speicher für Daten und Programm, ist also eine ideale von Neumann-Maschine. Auch eine simulierte Auswertung für FLAGs existiert. Ebenso sind Sprung- und Ladebefehle implementiert. | ||||||||
|
|
||||||||
|
Befehle werden in einen Programmspeicher eingeschrieben - Ergebnisse im RAM abgelegt | ||||||||
|

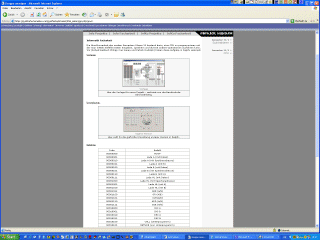

Website von Patrick, wenngleich zum Projekt noch Robert und Phillip dazu gehören |
| 2. Der LC1 |
|
|
|
... auch und hier gleich die Software zum Download als ZIP-Archiv |
|

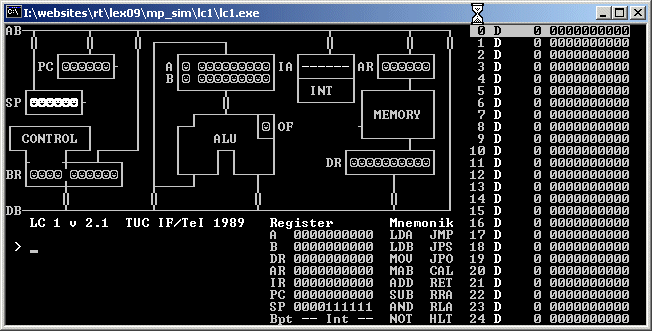

Der LC1 stellt ebenfalls eine ideale Zweiregistermaschine mit Program-Counter dar. Besonderheit hier: auch eine Interruptsimulation ist möglich. Die Programmierung erfolgt über eine direkte DOS-Eingabeaufforderung. |
|
|
|
LC1-Anleitung |
|
LC1-Kochretzept |
| 3. Die Z80-Simulatoren |
|
|
|
... auch und hier gleich die Software zum Download als ZIP-Archiv |
|
Leider ist dieser
Simulator nur in einer Share-Ware Version verfügbar - der Autor rührte
sich nicht bei Anforderung einer Vollversion. Bis auf den HALT-Befehl kann
einschließlich der Ausgabe auf die Peripherie kann alles gut beobachtet werden. Interessant wird dieser Simulator durch die Möglichkeit, Mnemoniccode zu schreiben und HEX-Code auf korrekten Speicheradressen generieren zu können. Das macht diesen kleinen Simulator zum perfekten und preiswerten Werkzeug zur Assmbler-Programmierung. Der compilierte Code kann in den Texteditor kopiert und von dort als Binärfile weiter verarbeitet werden. Die Codeliste ist nix weiter als die code.tbl Datei im Texteditor geöffnet ;-) Zur Anwendung für ernstzunehmende Programmierung kann dieser Simulator bei Einsatz des LC-80 bzw. des POLYCOMPUTERs seine Leistungsfähigkeit demonstrieren. |
||||||||
 |
|
| 4. Der LC-80-Simulator - ein kleiner Fetzer |
|
|
|
|
Der LC-80 Simulator kommt aus der Schmiede des KC-Clubs und gehört in eine ganze Gruppe von DDR-Computer-Simulatoren. Voraussetzung sind immer die Anwendung korrekter Befehle - und die Bestückung mit dem ROM U505 ist für die Verwendung der Subroutinen anzusetzen - Erkenntnisstand ist der 21.4.04. Besonders lecker ergänzt sich zu diesem Werkzeug der Z80-Emulator - siehe Punkt 3. | ||||||||||
|
|
||||||||||
|
|
||||||||||
| 5. Der POLYCOMPUTER-Simulator - ebenfalls ein kleiner Fetzer |
|
|
|
... auch und hier gleich die Software zum Download als ZIP-Archiv |
|
Der POLYCOMPUTER Simulator kommt aus der Schmiede des KC-Clubs und gehört in eine ganze Gruppe von DDR-Computer-Simulatoren. Voraussetzung sind immer die Anwendung korrekter Befehle - Erkenntnisstand ist der 21.4.04. Besonders lecker auch zu diesem Werkzeug ist der Z80-Emulator - siehe Punkt 3. |
|
|
|
Das Bedienhandbuch zum POLYCOMPUTER gibt's hier |
|
POLYCOMPUTER-Subroutinen |
|
Z80-Befehlslisten |
|
Z80-FLAG-Wirkungen der Befehle |
| 6. Verwandte Themen |
|
|
|
|
|
Was ist alles mit dem Betriebssystem eines Microcomputers verwandt? Antwort: faktisch der gesamte Bereich der Digitalelektronik und sowieso die gesamte Technik der Software-Technologie der Vergangenheit, Gegenwart sowie zumindest der nächsten Zukunft. | ||||||||||||||||||
 |
|
