10.10. Treiberstufen

Leztmalig dran rumgefummelt: 29.10.17 10:07:00

	Stromquellen, Verstärkerkanäle - im einfachsten Fall ein Gatterausgang ohne weitere Logik (der Strom muss verfügbar gemacht werden, ohne dass die Spannung wesentlich zusammenbricht, oder logische Signale undefinierbar werden). Bei der Übertragung von Daten über längere Leitungen und/oder extrem hoher Frequenz treten Dämpfungsverluste auf. Auch bei der Auskopplung von Anzeigen digitaler Ergebnisse via LED treten Spannungshubverluste auf - diese als Ausgangslastfaktor bezeichneten Verluste können durch Treiber abgefangen werden. Schöne Beispiel dazu findet man in unseren Elektronik-Ferien-Workshops - deren Schwerpunkt natürlich hausgemäß der LC-80 darstellt ;-).
	1. Einfache Treiberstufen mit Negatoren 2. Treiberstufen mit Transistoren 3. Ausgangslastfaktoren der TTL- und CMOS-Reihen 4. One-Way-Treiber sowie D-Latches mit Treiberstufen 5. Bidirektionale Treiber
	die Elektronikseiten Treiber-Logo begrenzt verwendbar - selbst aufpassen, ab welcher Stelle es Blödsinn wird ;-) Wissen für Fortgeschrittene der Informatik Informatik-Profi-Wissen
	ein besonders heißes Teil ist hier der i8212 - der ist so gut, dass er anfangs als PIO eingesetzt wurde - er treibt bidirektional und verfügt über Fangstufen

1. Treiberstufen

	Mit diesen Schaltkreisen wird versucht, dem Leistungsverlust auf den Signalleitungen Herr zu werden und zwar fast immer in Blöcken zu jeweils 8 Bit. Oftmals auch noch mit einer Speicherstufe versehen, können Signale so statisch festgehalten und verstärkt werden. Dabei ist die Arbeitsrichtung fest.
	Klick's Bild Klick's Bild

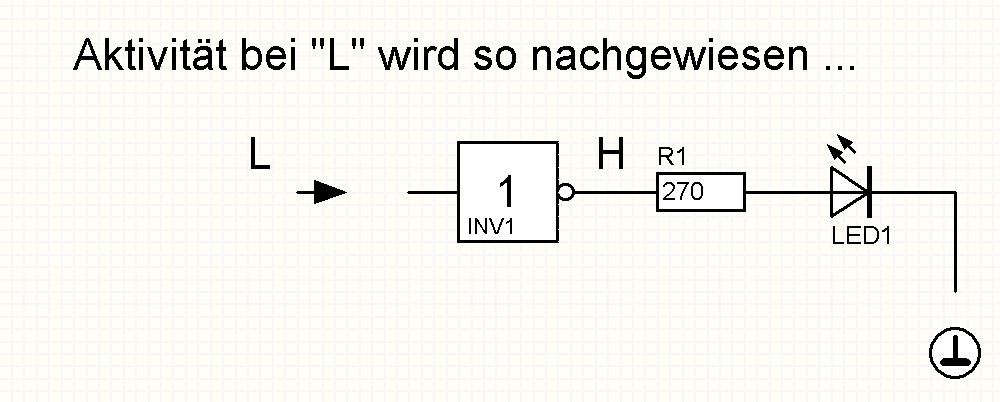

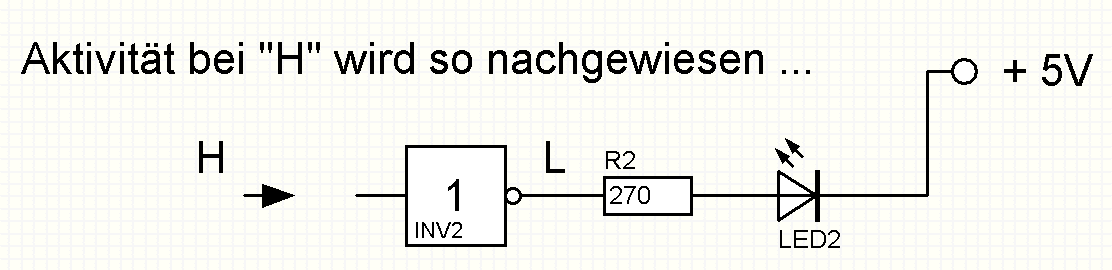

	genutzt wird hier die Eigenschaft des Negators als Stromquelle von ca. 20 mA (dazu kann natürlich auch ein NAND oder NOR-Gatter, dessen Eingänge verbunden werden verwendet werden)
	das ist hinreichend für eine LED oder ein Segment einer Anzeige
	der 7440 ist als Stromquelle auch für Leistungen bis 50 mA ausgelegt

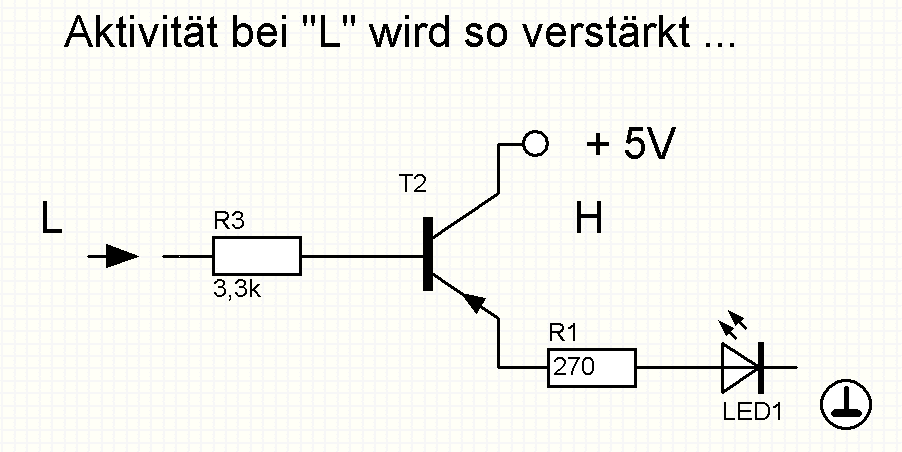

2. Treiberstufen mit Transistoren

	Mit diesen Schaltkreisen wird versucht, dem Leistungsverlust auf den Signalleitungen Herr zu werden und zwar fast immer in Blöcken zu jeweils 8 Bit. Oftmals auch noch mit einer Speicherstufe versehen, können Signale so statisch festgehalten und verstärkt werden. Dabei ist die Arbeitsrichtung fest.
	Klick's Bild Klick's Bild Klick's Bild Klick's Bild Klick's Bild Klick's Bild

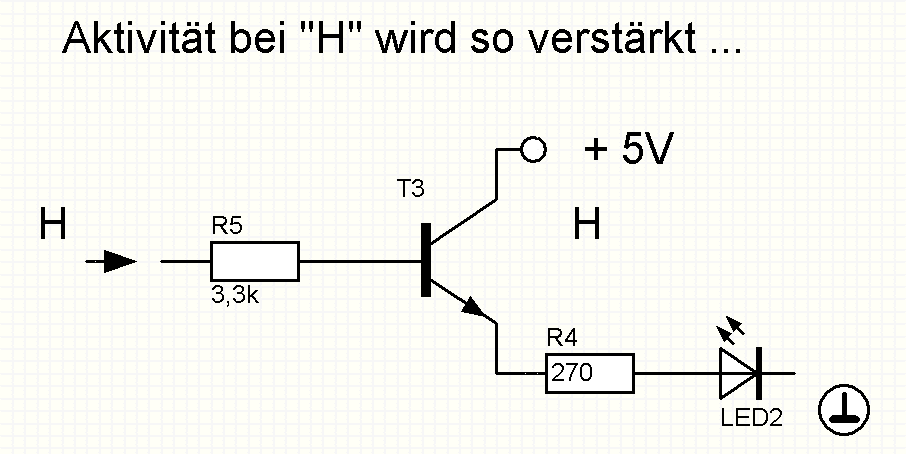

	der Laststrom hängt hier von der Wahl des Transistortyps ab

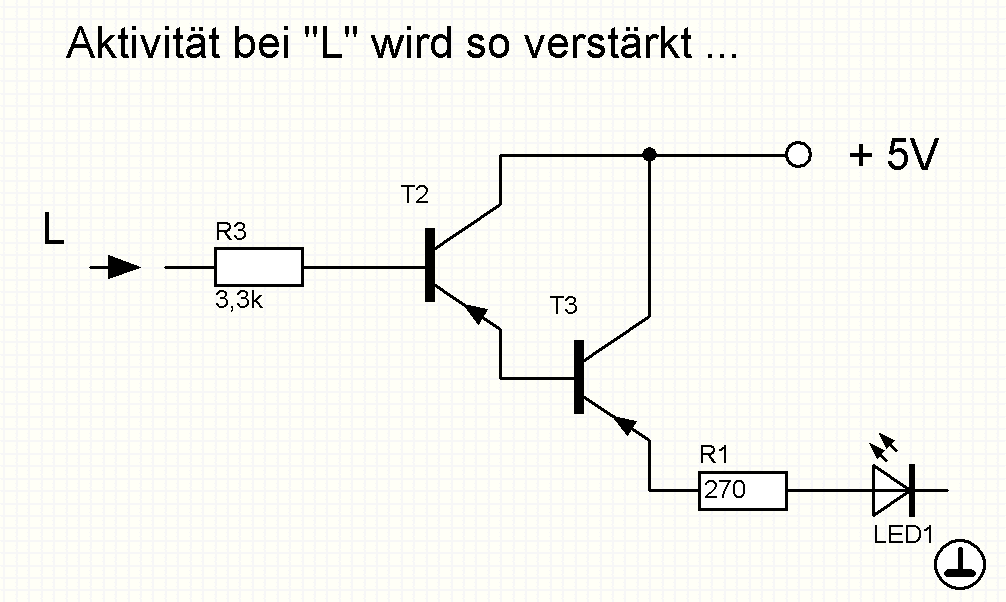

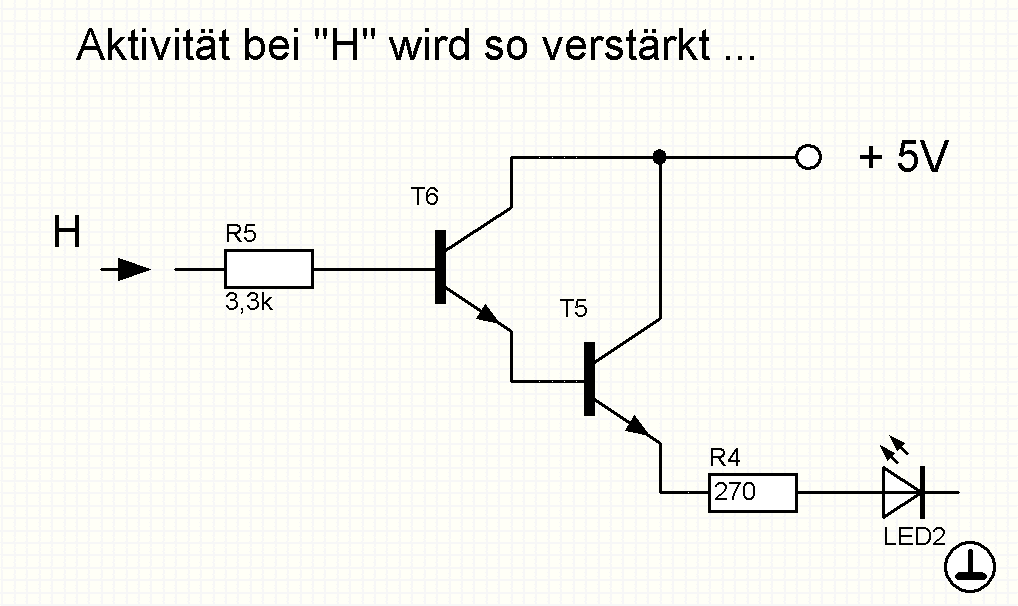

	zur Erhöhung der Last (Einsatz von Leistungstransistoren) sollte eine Darlington-Stufe eingesetzt werden

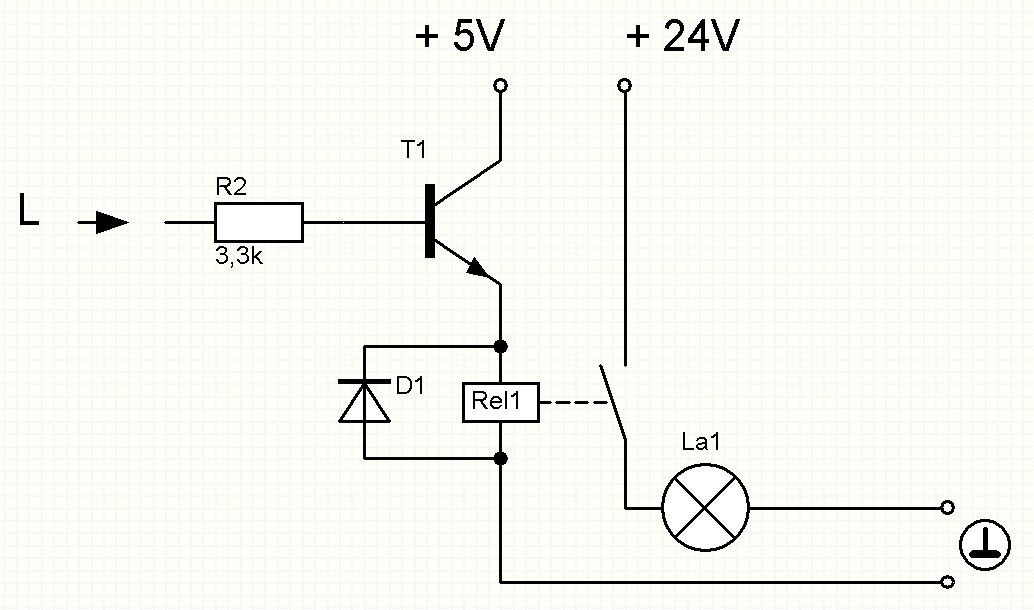

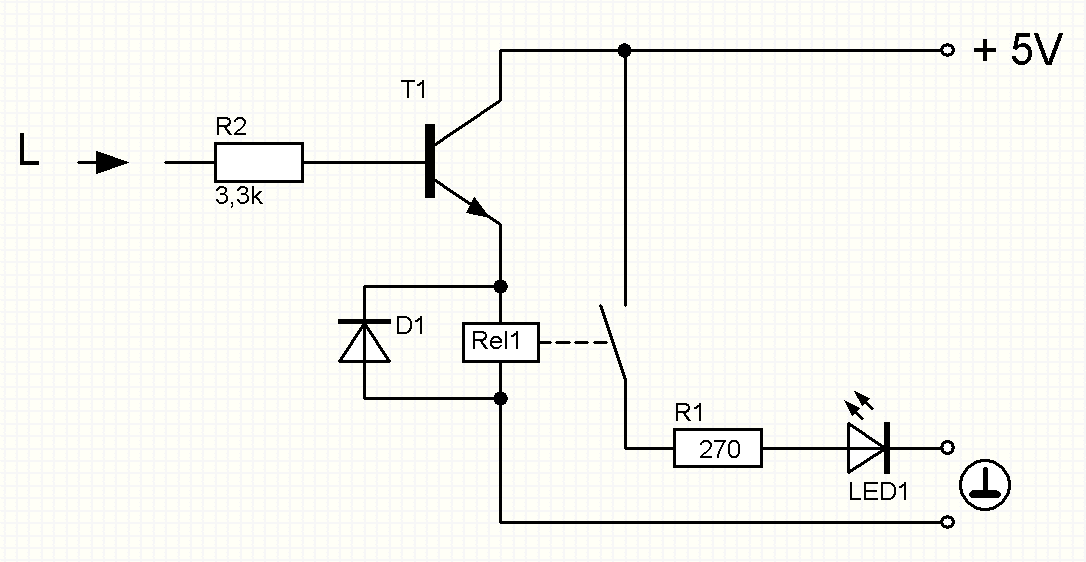

	werden Relais über einen Transistor angesteuert, so ist eine Freilaufdiode parallel zur Spule zu schalten - die Wahl des Transistors ist dann vom Einsatz des Relaistyps abhängig
	rechnergesteuerte Lasten müssen über Opto-Koppler galvanisch getrennt werden

3. Ausgangslastfaktoren der TTL- und CMOS-Reihen

siehe auch hier

	Mit diesen Schaltkreisen wird versucht, dem Leistungsverlust auf den Signalleitungen Herr zu werden und zwar fast immer in Blöcken zu jeweils 8 Bit. Oftmals auch noch mit einer Speicherstufe versehen, können Signale so statisch festgehalten und verstärkt werden. Dabei ist die Arbeitsrichtung fest.
	Klick's Bild Klick's Bild Klick's Bild Klick's Bild Klick's Bild Klick's Bild
	der Laststrom hängt hier von der Wahl des Transistortyps ab
	zur Erhöhung der Last (Einsatz von Leistungstransistoren) sollte eine Darlington-Stufe eingesetzt werden
	werden Relais über einen Transistor angesteuert, so ist eine Freilaufdiode parallel zur Spule zu schalten - die Wahl des Transistors ist dann vom Einsatz des Relaistyps abhängig
	rechnergesteuerte Lasten sollten unbedingt über Opto-Koppler galvanisch getrennt werden um eine galvanische Trennung zu erzielen (das schützt den Rechner im Falle unvorhergesehener vor allem strommäßiger Überlastung)

4. One-Way-Treiber sowie D-Latches mit Treiberstufen

	Mit diesen Schaltkreisen wird versucht, dem Leistungsverlust auf den Signalleitungen Herr zu werden und zwar fast immer in Blöcken zu jeweils 8 Bit. Oftmals auch noch mit einer Speicherstufe versehen, können Signale so statisch festgehalten und verstärkt werden. Dabei ist die Arbeitsrichtung fest.
	zur Erhöhung der Last (Einsatz von Leistungstransistoren) sollte eine Darlington-Stufe eingesetzt werden
	werden Relais über einen Transistor angesteuert, so ist eine Freilaufdiode parallel zur Spule zu schalten - die Wahl des Transistors (vor allem dessen Stromdurchlässigkeit in Collector-Emitter-Richtung bzw. umgekehrt werden dann bedeutungssvoll) ist dann vom Einsatz des Relaistyps abhängig.
	rechnergesteuerte Lasten müssen eigentlich immer über Opto-Koppler galvanisch getrennt werden

elektrische Bauelemente-Übersicht Treiber in verschiedenen Technologien

5. Bidirektionale Treiber - TRANSIVER

	Mit diesen Schaltkreisen wird versucht, dem Leistungsverlust auf den Signalleitungen Herr zu werden und zwar fast immer in Blöcken zu jeweils 8 Bit. Speicherstufen gibt es hier nicht - die Signale können also nicht festgehalten werden. Dafür existiert ein Signal Umkehr der Arbeitsrichtung - sie ist nicht mehr fest.
	zur Erhöhung der Last (Einsatz von Leistungstransistoren) sollte eine Darlington-Stufe eingesetzt werden
	werden Relais über einen Transistor angesteuert, so ist eine Freilaufdiode parallel zur Spule zu schalten - die Wahl des Transistors ist dann vom Einsatz des Relaistyps abhängig
	rechnergesteuerte Lasten müssen oder besser sollten über Opto-Koppler galvanisch getrennt werden

elektrische Bauelemente-Übersicht Bidirektionale Treiber (TRANSIVER) in verschiedenen Technologien

	Grundsätzlich sind Relais "Verstärker" - somit sind alle Bauelemente, welche Verstärkerwirkung zeigen, dem Relais verwandt. Das sind primär schon mal die Transistoren, welche immer eine Verstärkerwirkung haben, auch wenn diese, wi im Falle der Logik, überhaupt nicht genutzt wird.

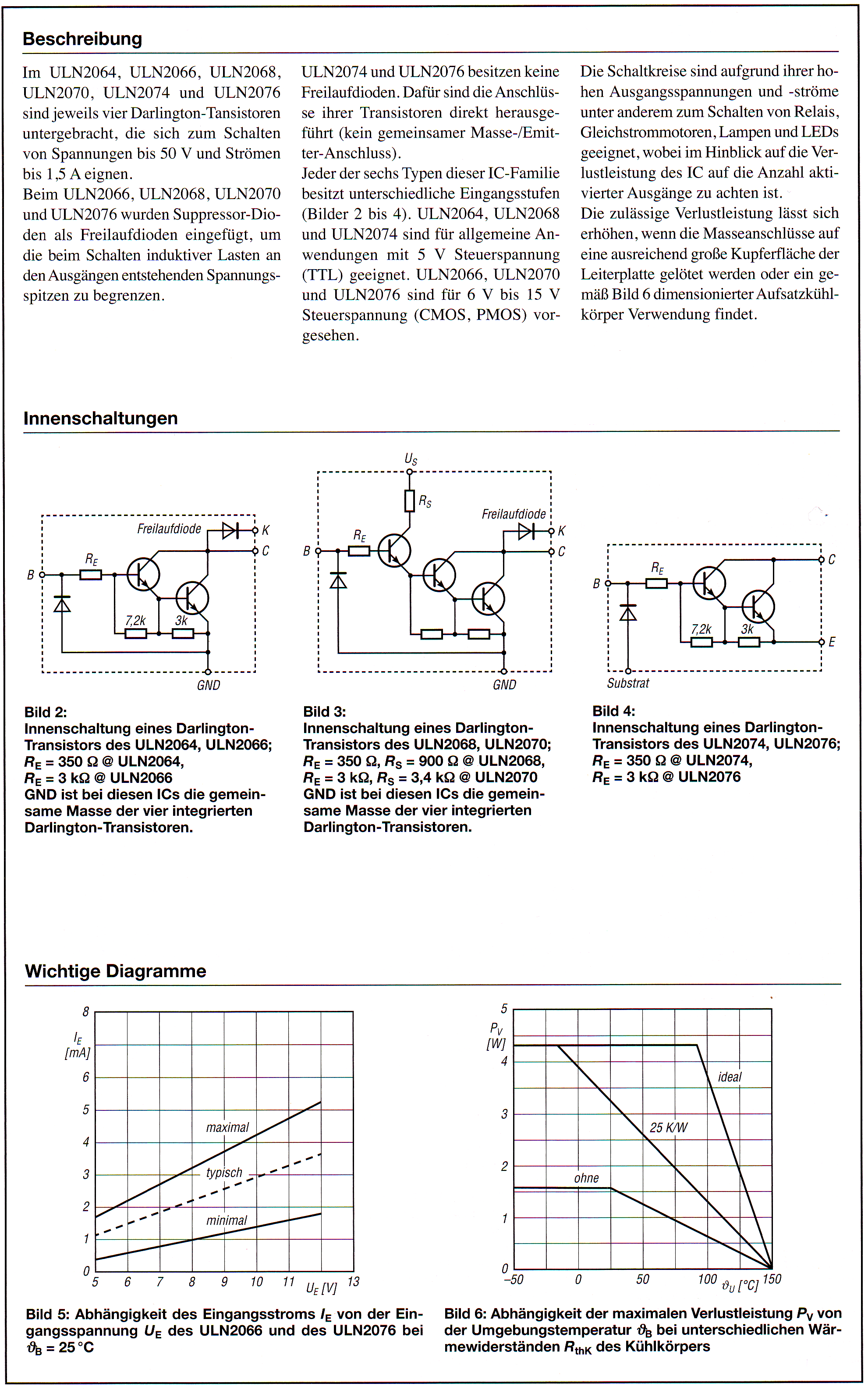

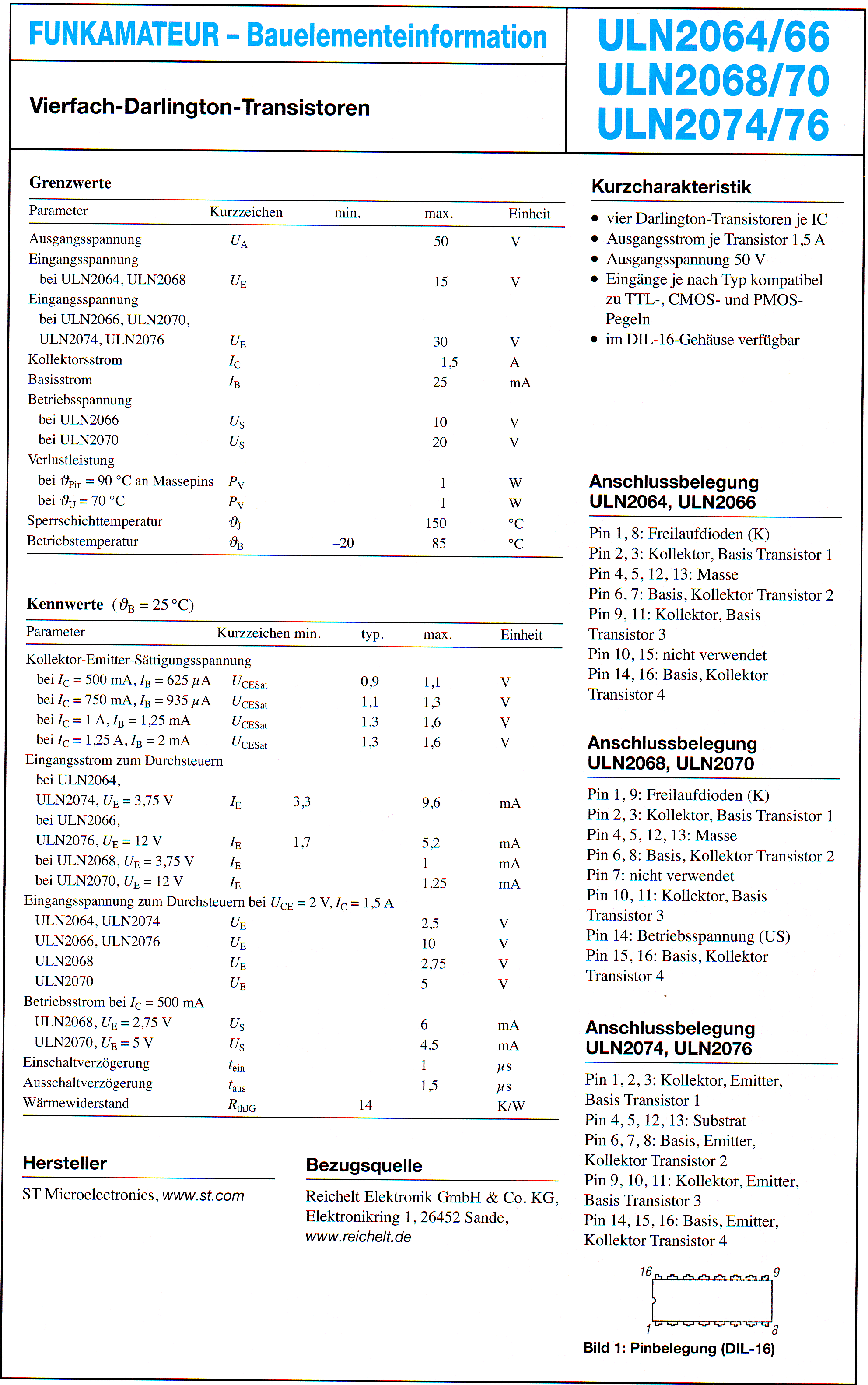

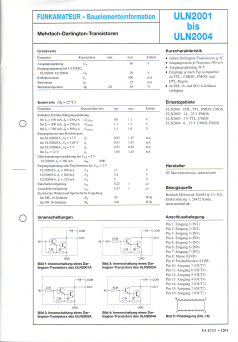

	Relais Treiber der Transistor Relaisplatine des C-Control-Systems ULN2803 siebenfach Darlington-Stufen vierfach Darlington-Stufen vierfach Darlington-Stufen

---
