| 3.4.3 LED's und Fotoelemente |
|
|
Letztmalig dran rumgefummelt: 11.02.23 14:21:53 |
 |
Zwischenzeitlich in allen drei Grundfarben und einigen technologisch leicht zu fertigenden Randfarben verfügbar, sind Leuchtdioden zwischenzeitlich Bauelemente geworden, welche außer der Armaturenbeleuchtung im Cockpit eines Kfz nunmehr schon "richtige" Anzeigefunktion (Blinker, Bremsleuchten usw.) übernommen haben. Sie sind ausfallsicher, zuverlässig, verfügen über eine extrem hohe Lebensdauer - und vor allem: sie setzen außer der Lichtleistung fast keine elektrische Energie um. Sie sind somit die Lichtbauelemnte für die nächste zukunft und können in ihren Leistungsparametern derzeit nur noch durch biologische Vorgänge (deren Geheimnis technologisch allerdings noch nicht mit gerechtfertigtem Aufwand gelüftet worden ist) getoppt werden. | |||||||
 |
0. technisches Prinzip der LED |
|||||||
 |
|
| 0. Technisch-physikalisches Prinzip der LED |
 |
 |
 |
|
|
In Durchlassrichtung gibt die LED Licht ab (fast kalt, mit sehr hohem Wirkungsgrad, extrem schnell). Das macht sie interessant für die multiplexe Ansteuerung durch IS, Mikrorechner oder Mikrocontroller. Kleine Signalanzahl kann eine extrem große Datenmenge simpel verwalten - LEDs sind eben nicht "schaltträge" - das Licht steht sofort mit voller Luxzahl zur Verfügung. |
||||
|
|
||||
|

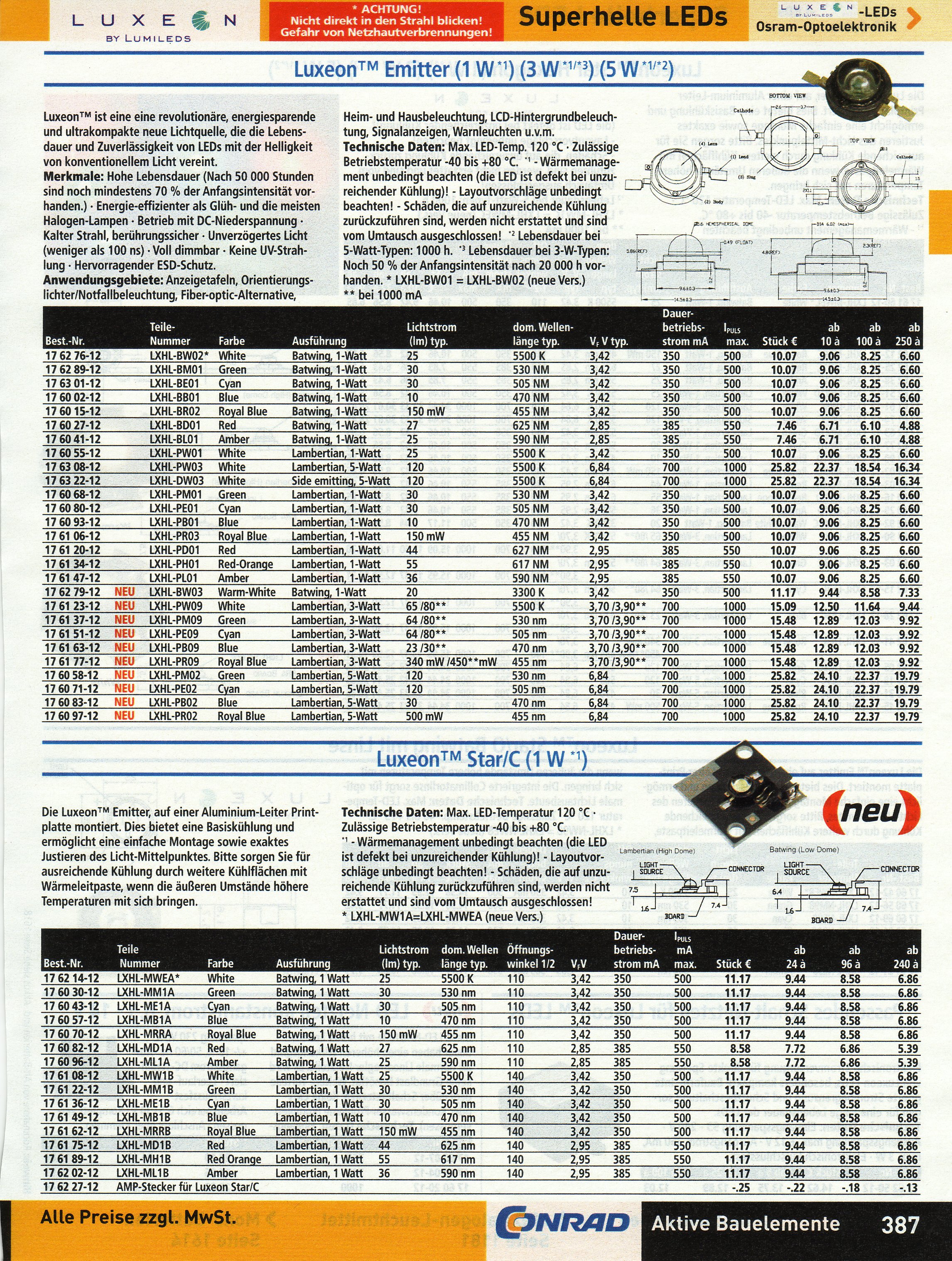

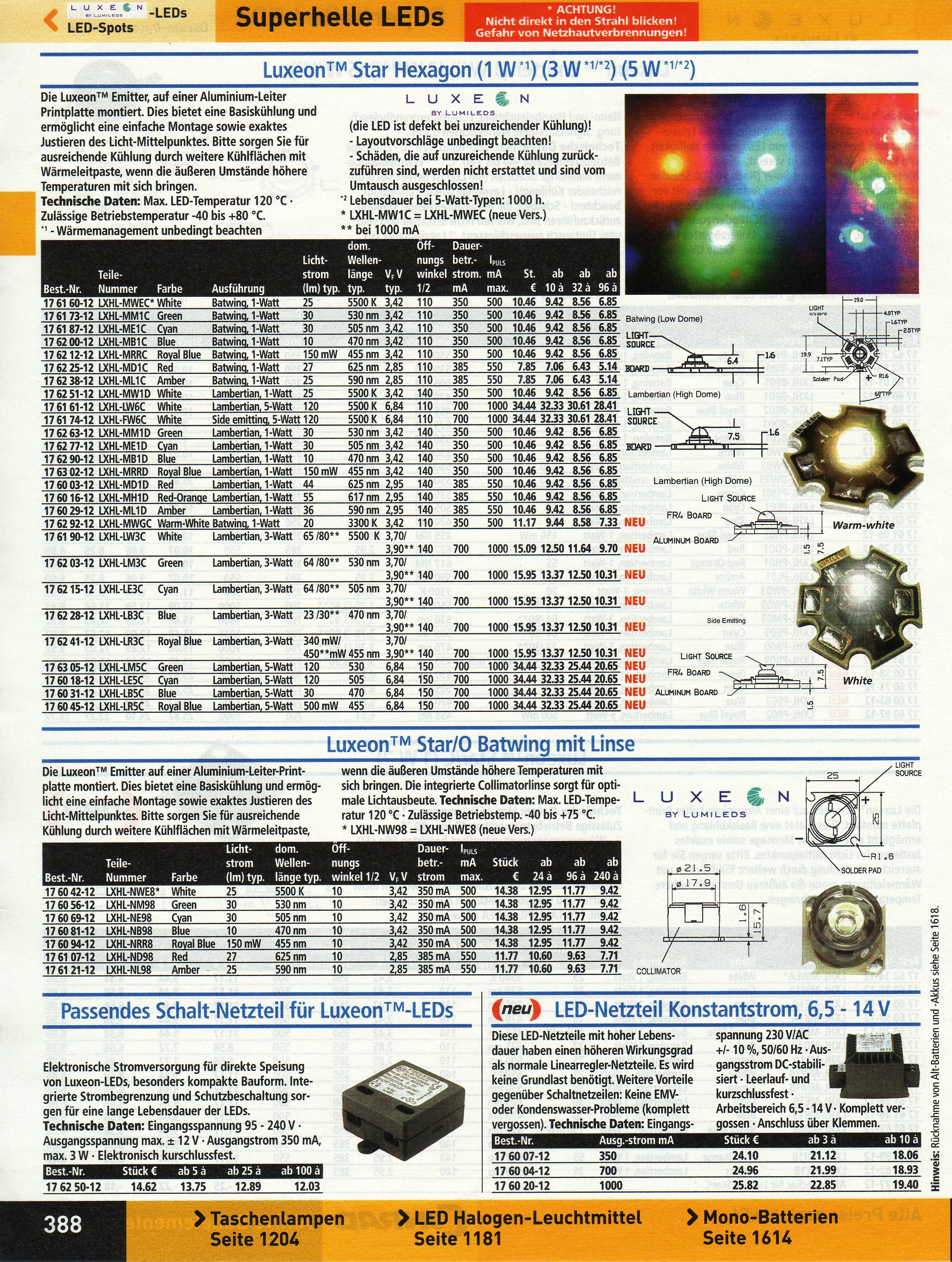

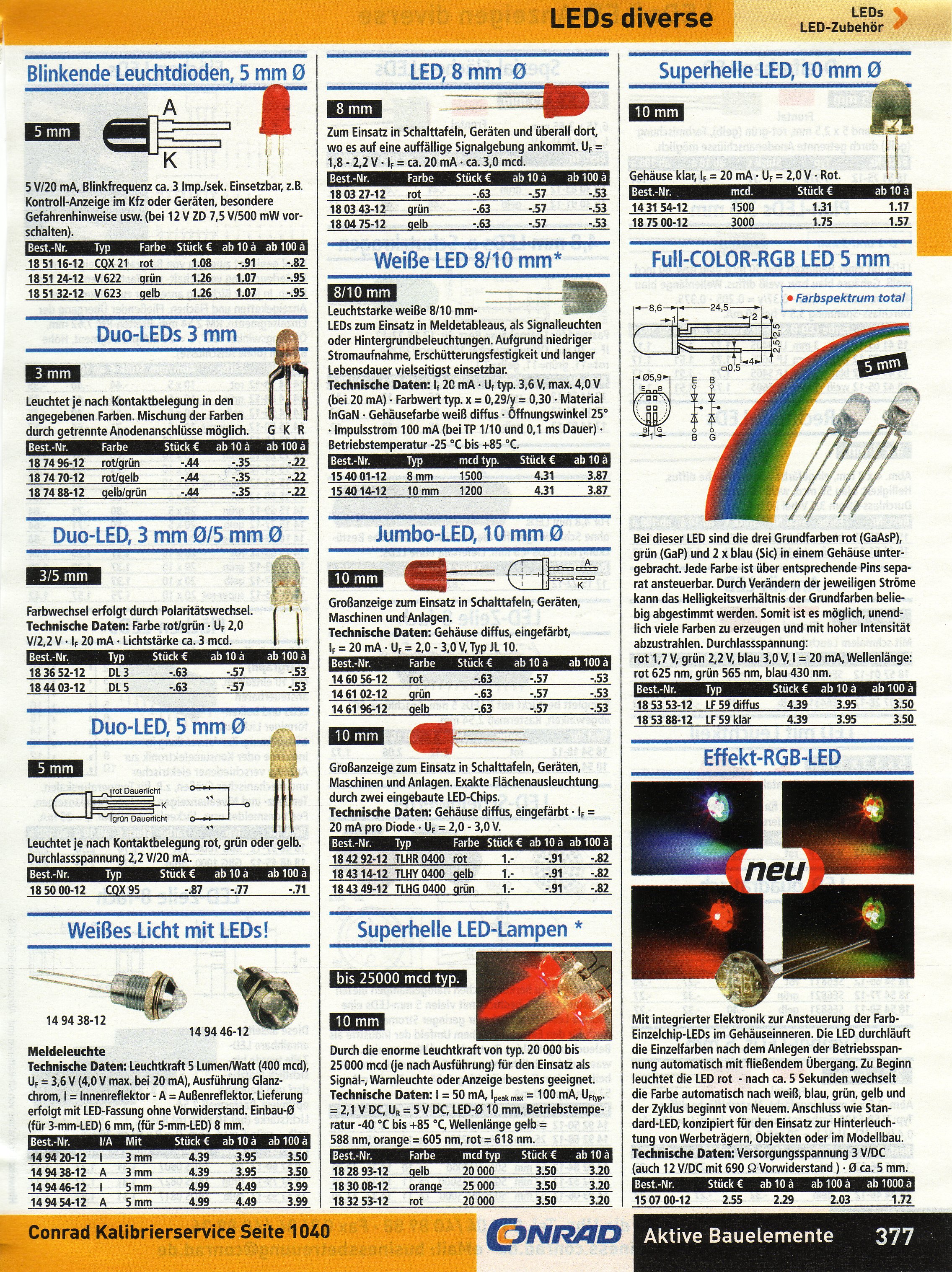

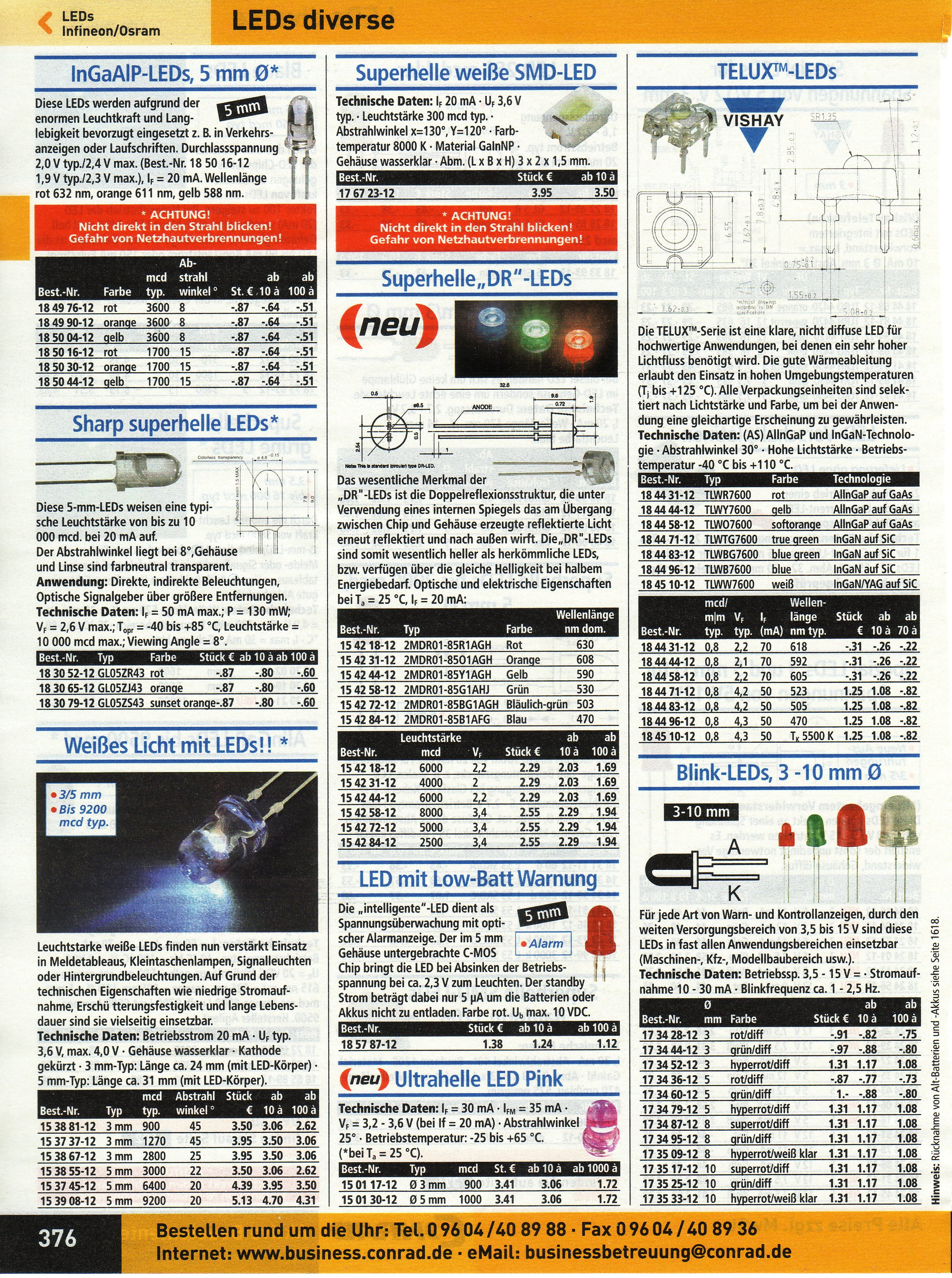

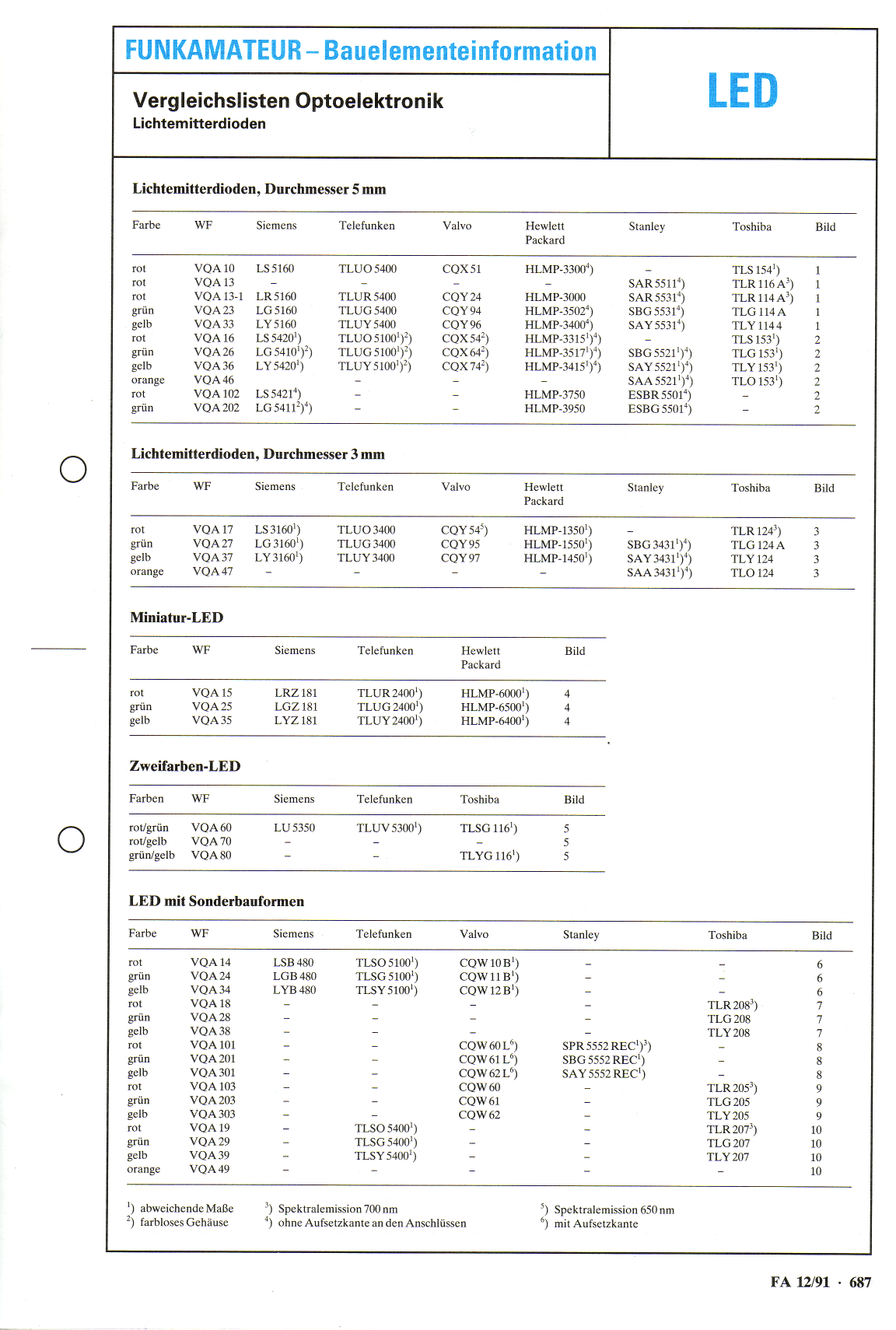

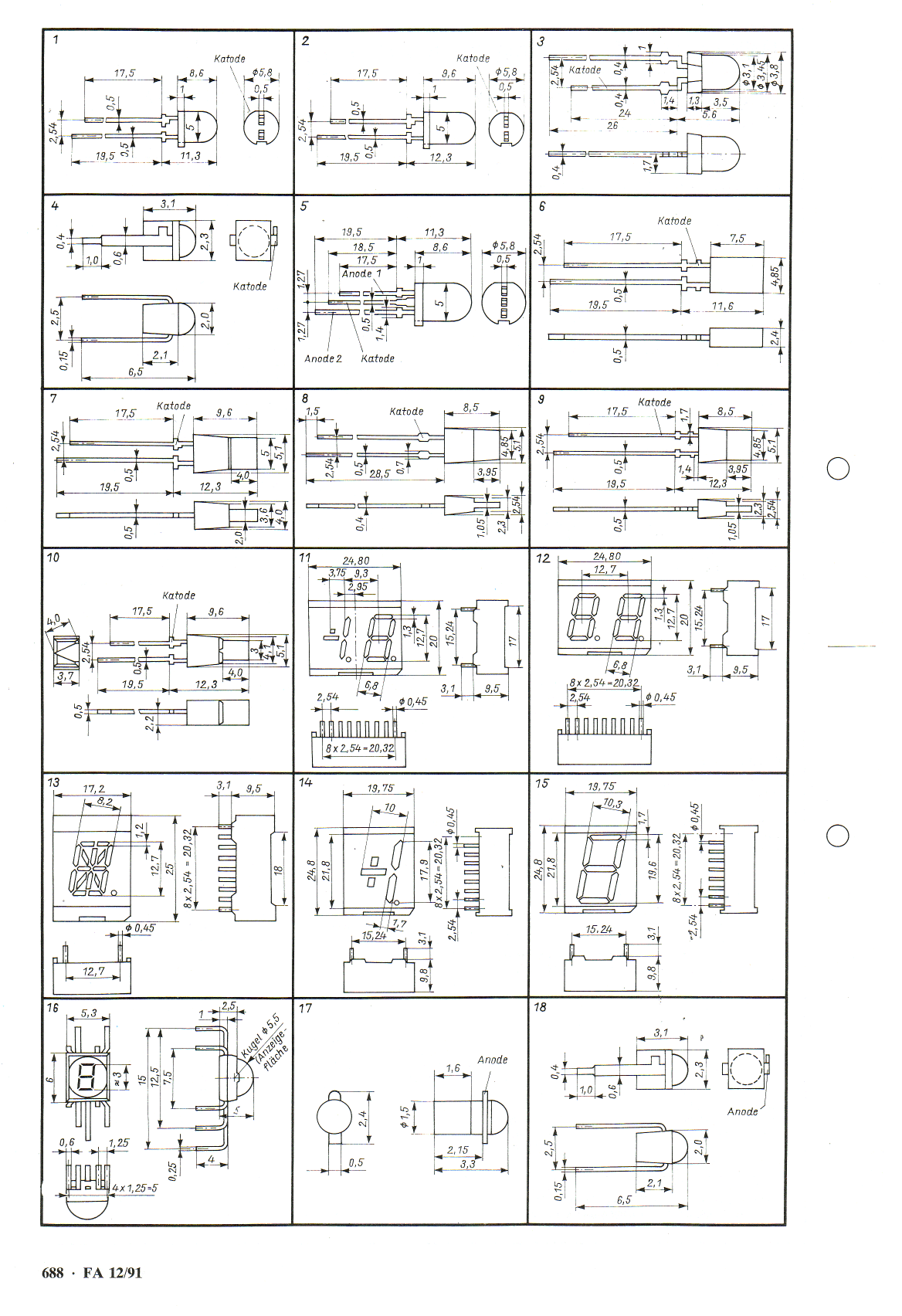

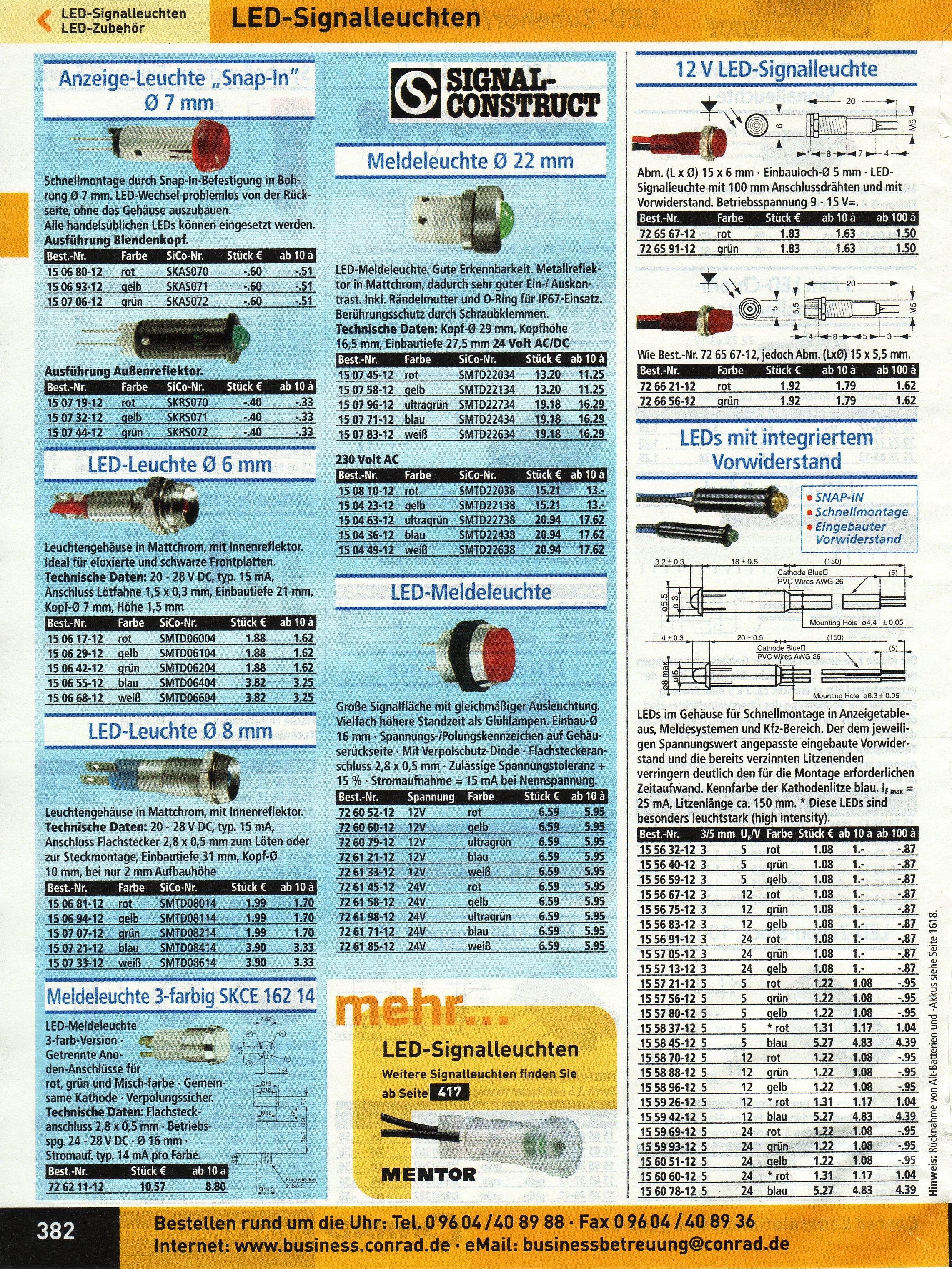

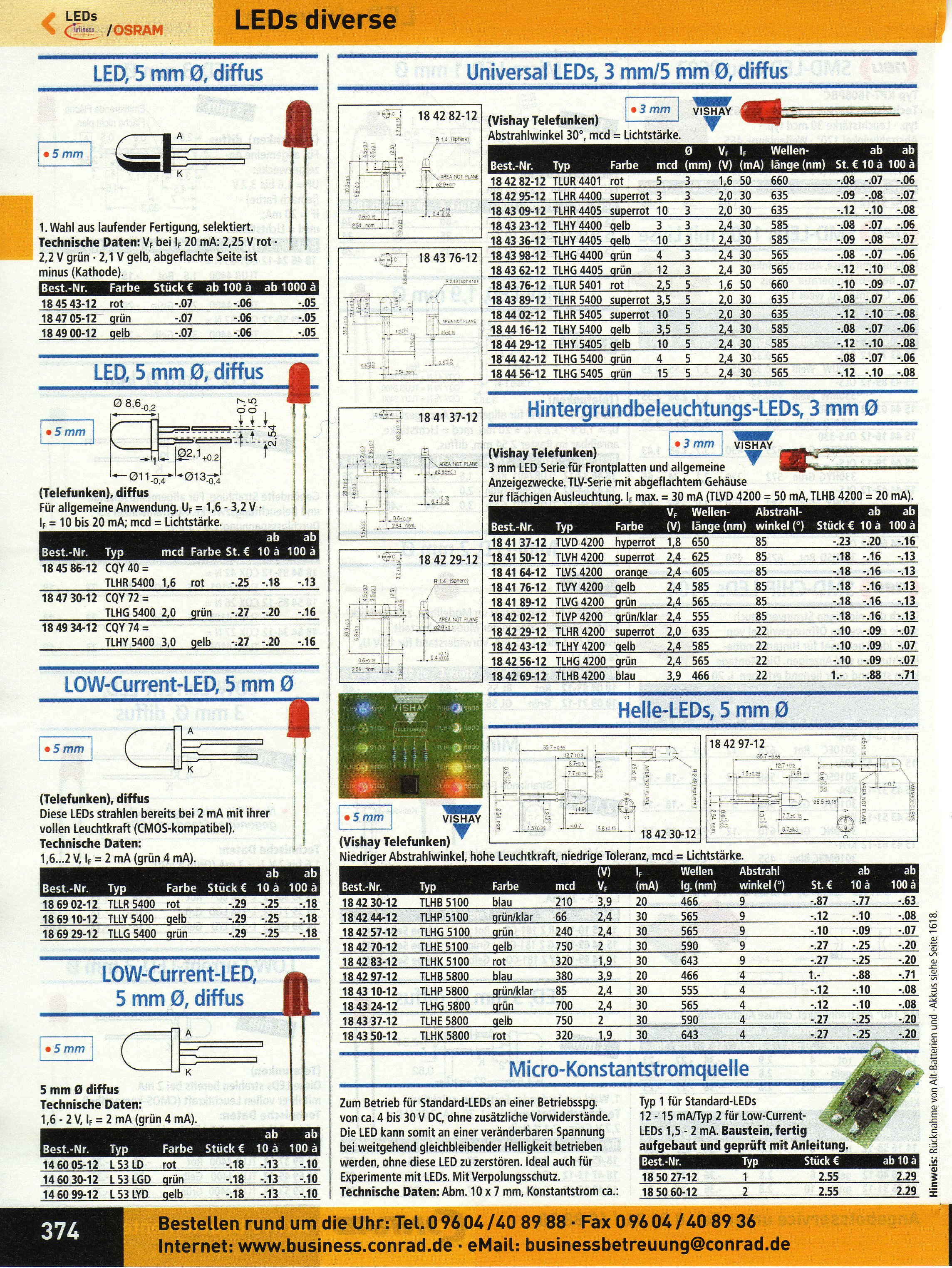

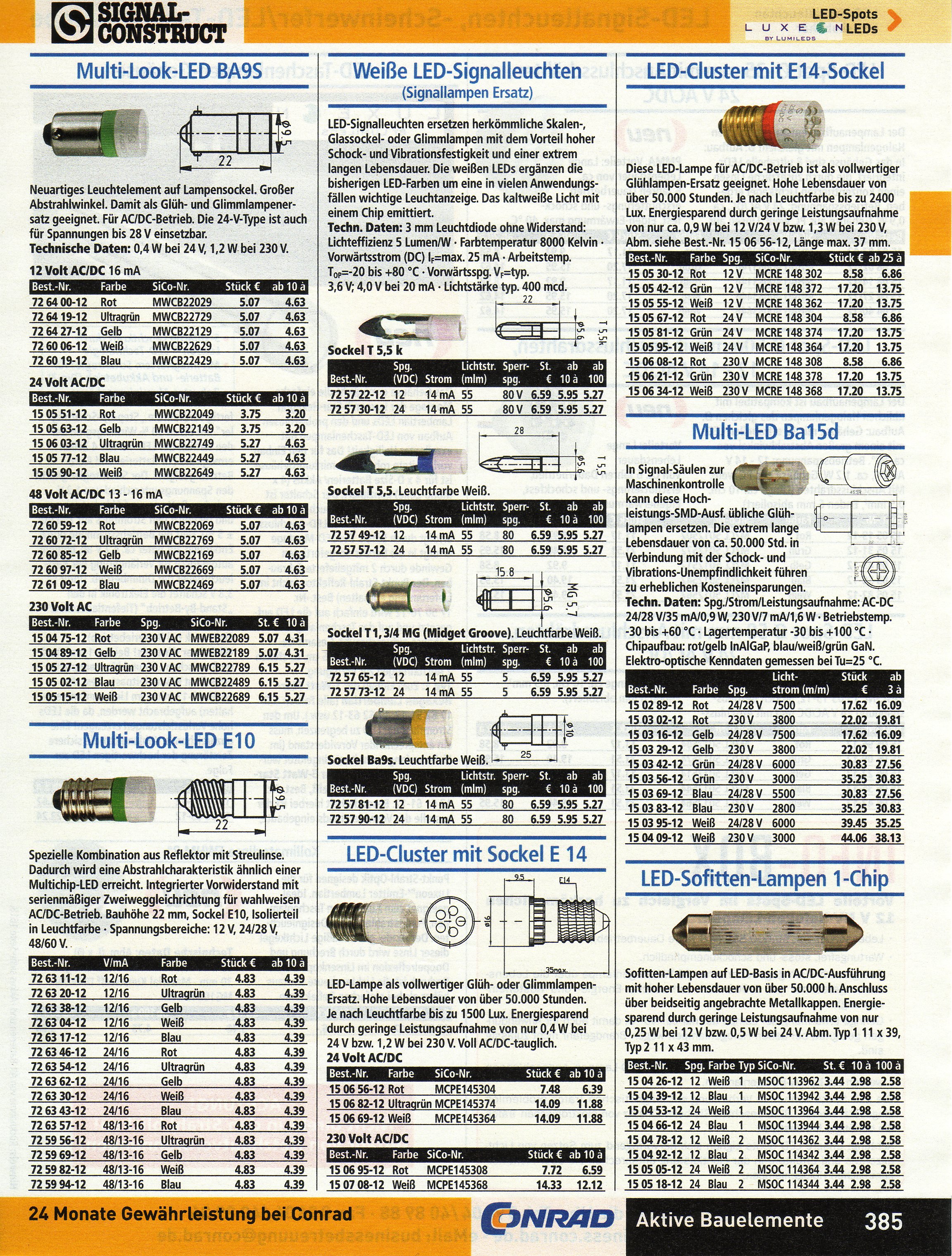

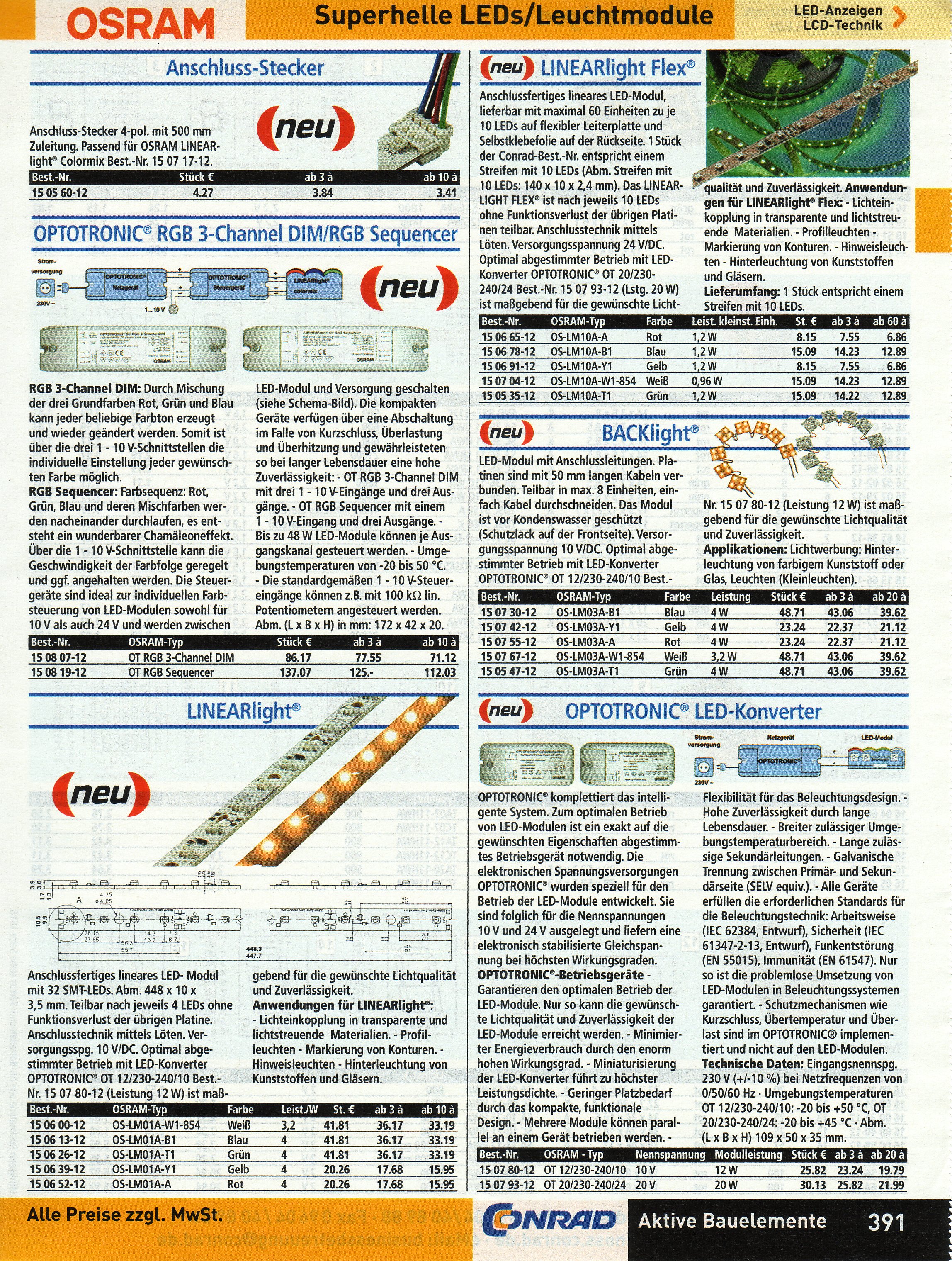

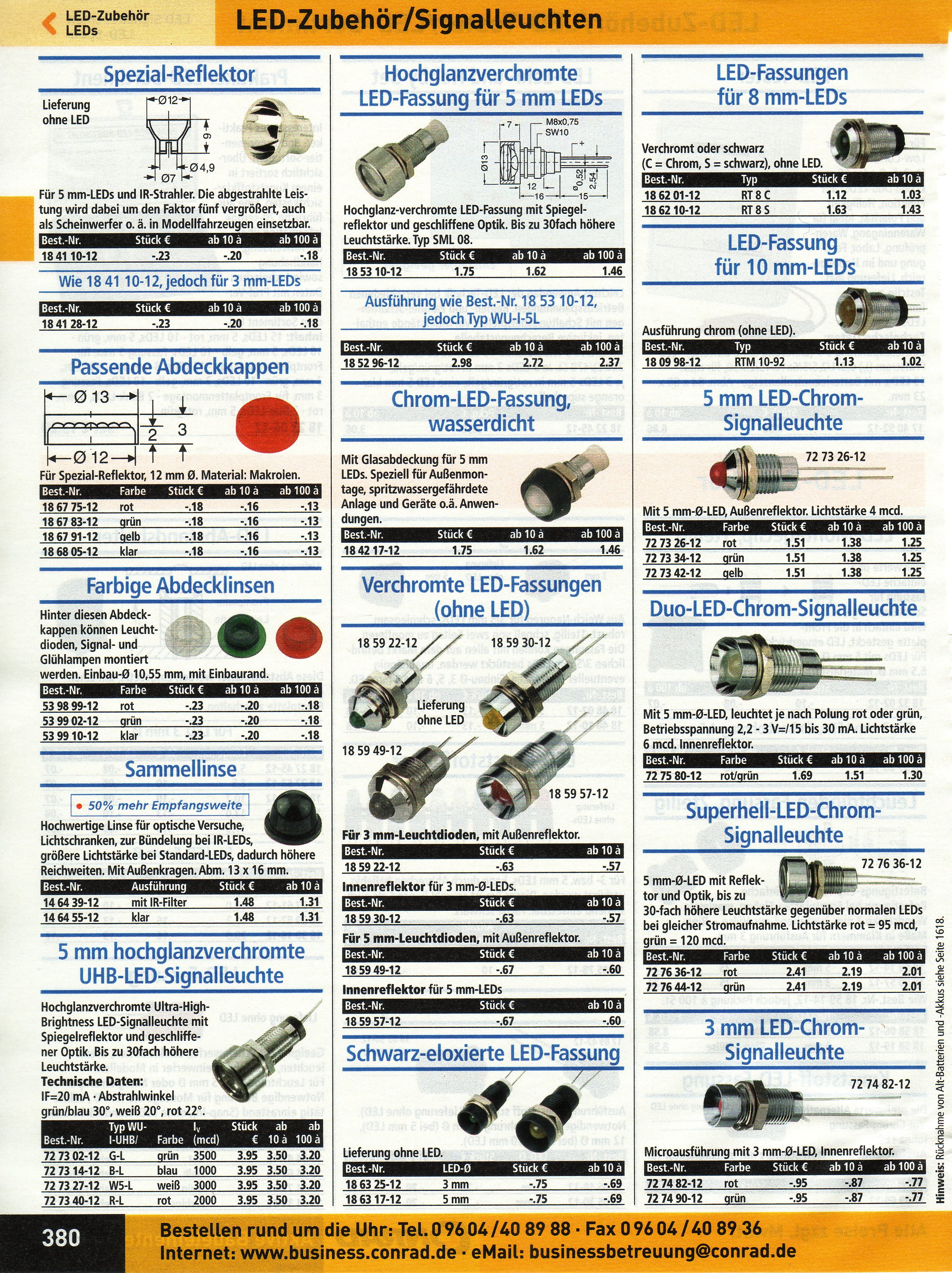

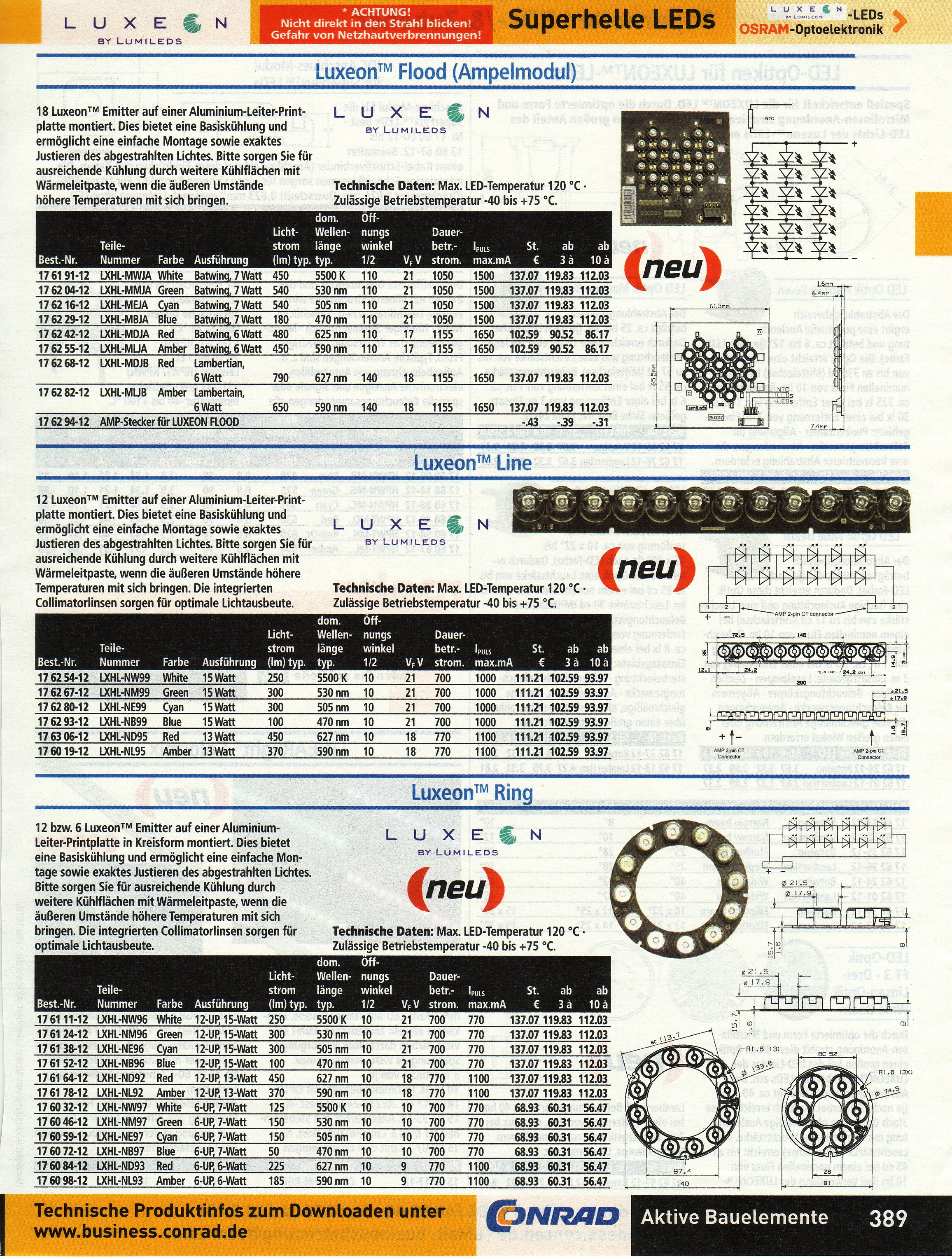

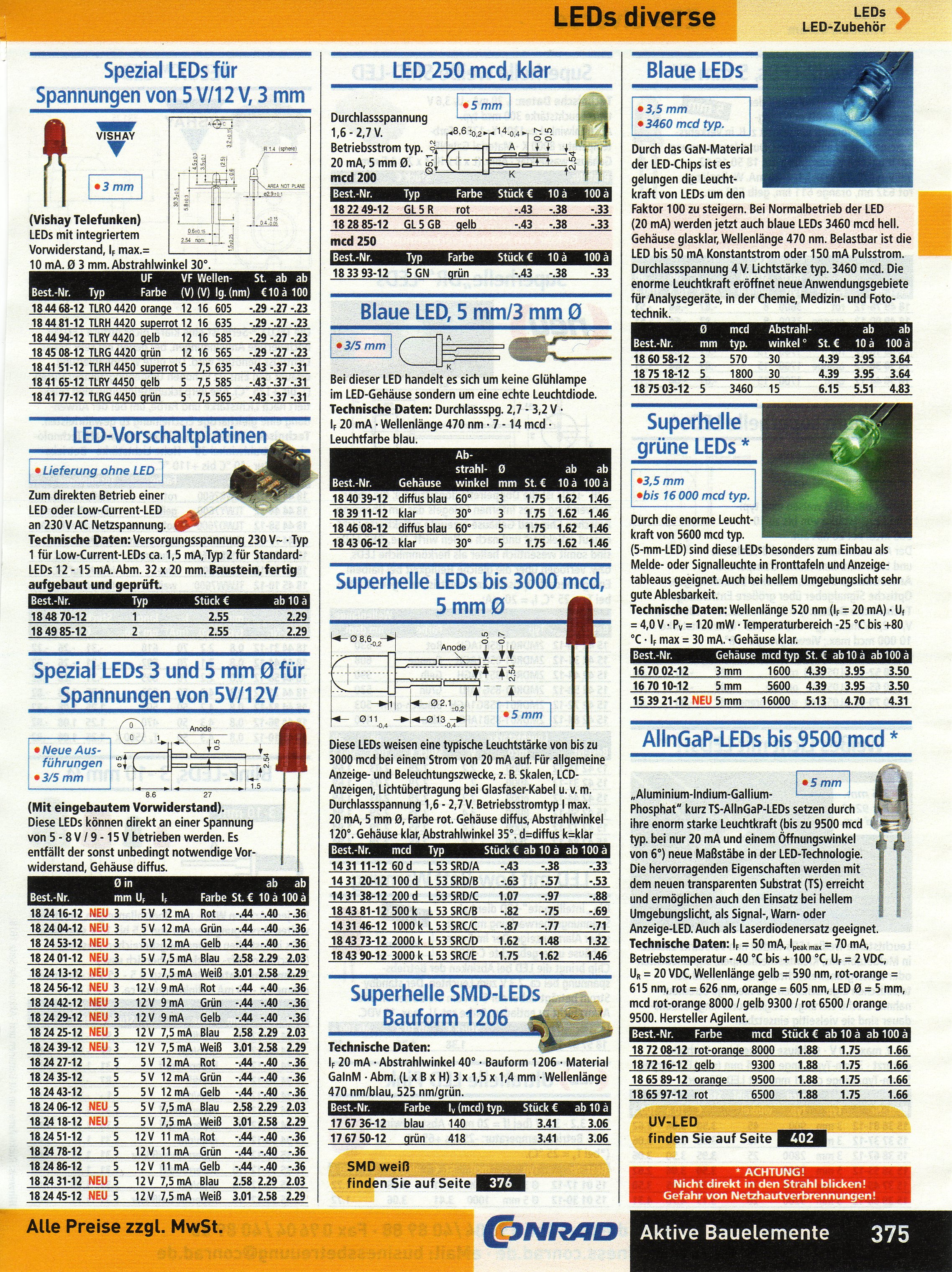

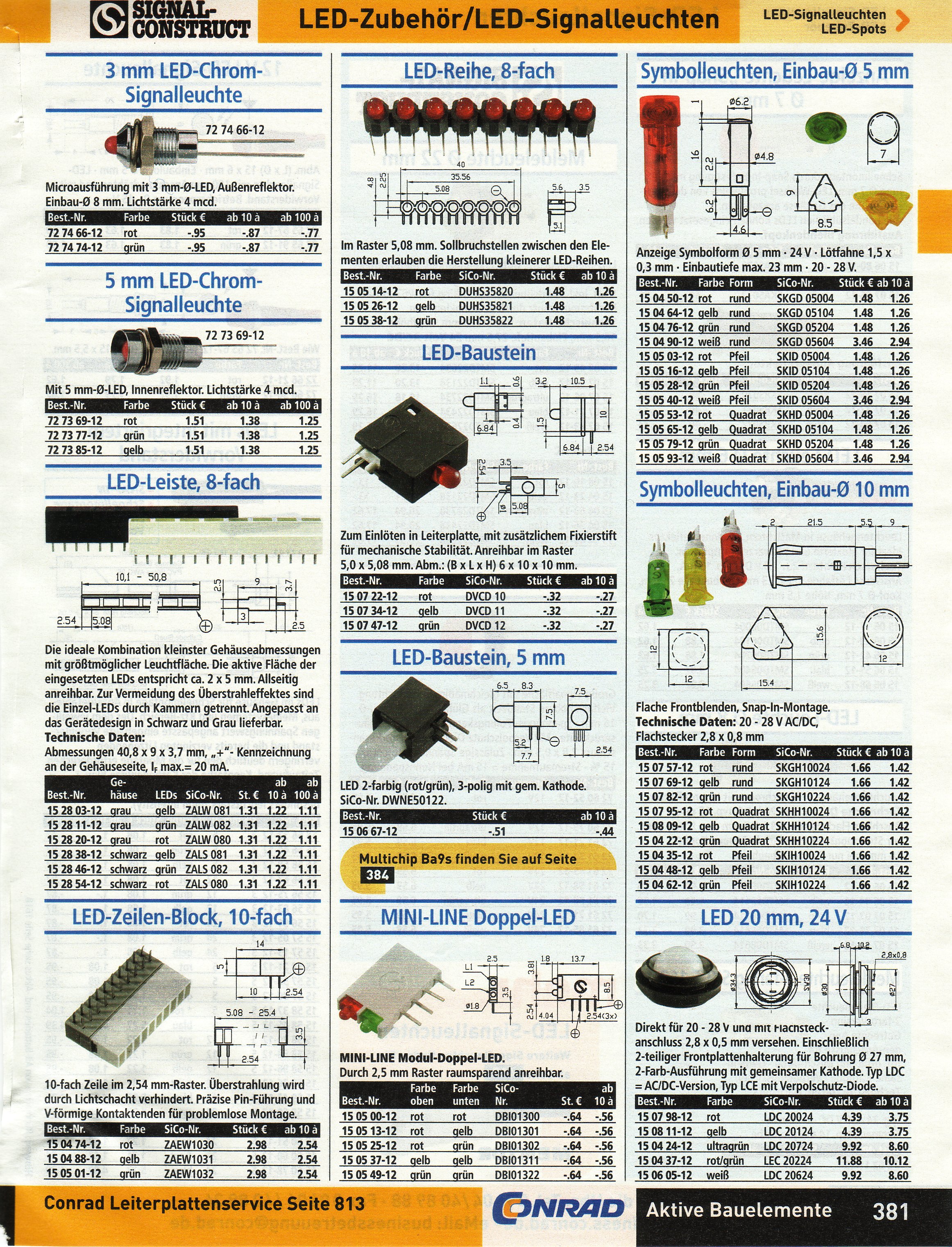

| 1. Light Emitter Diodes |
|
|
|
|
|

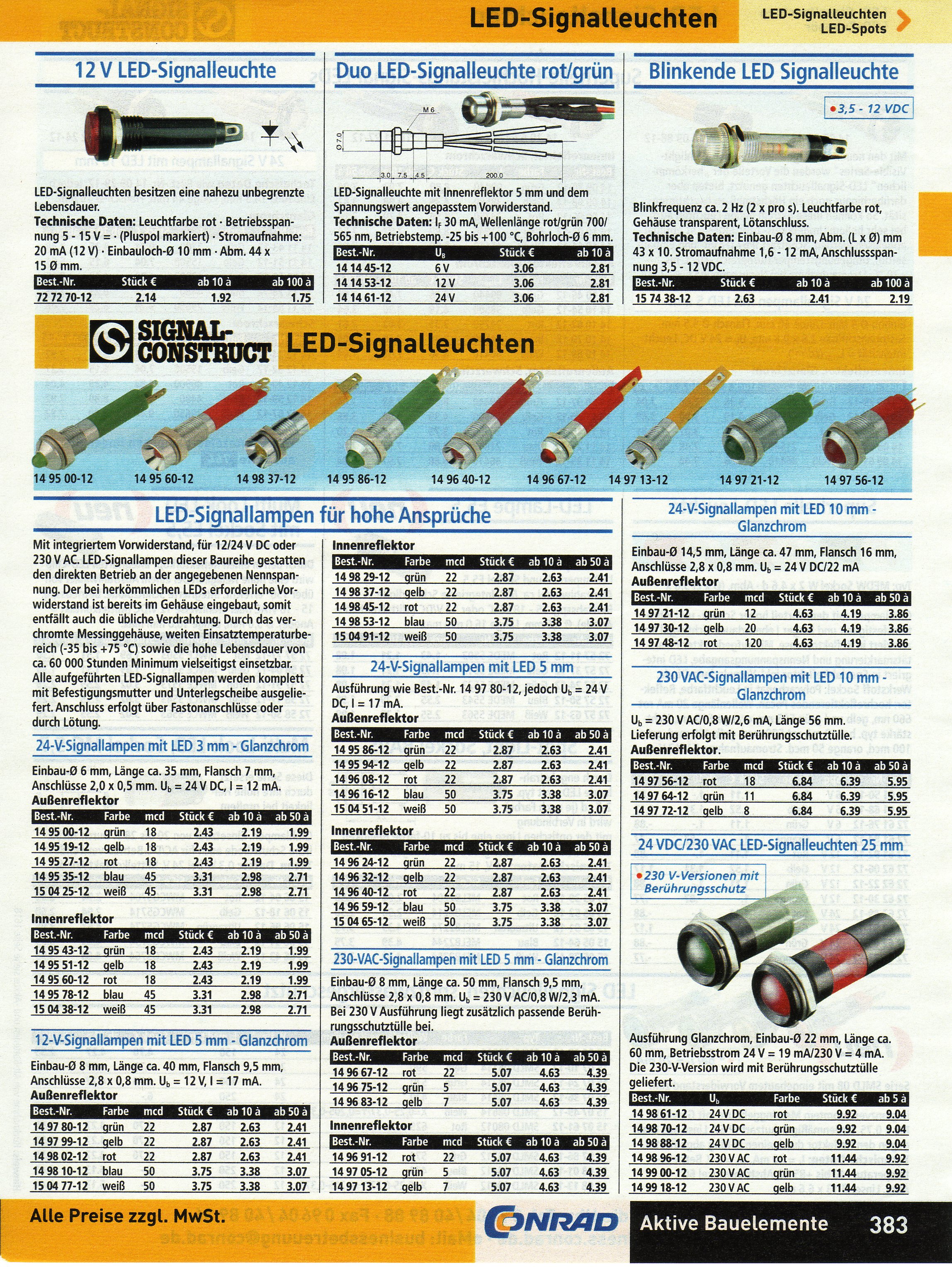

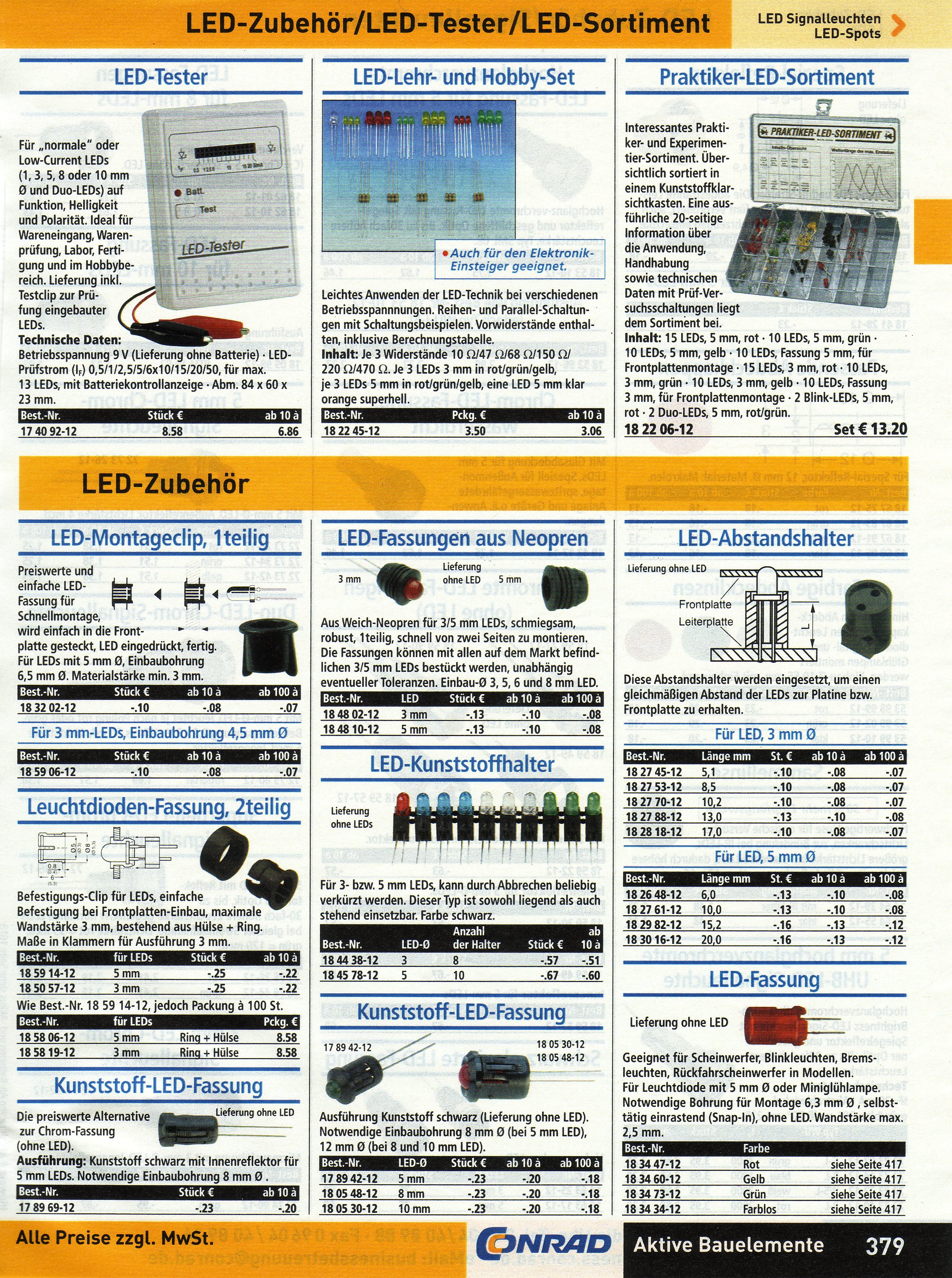

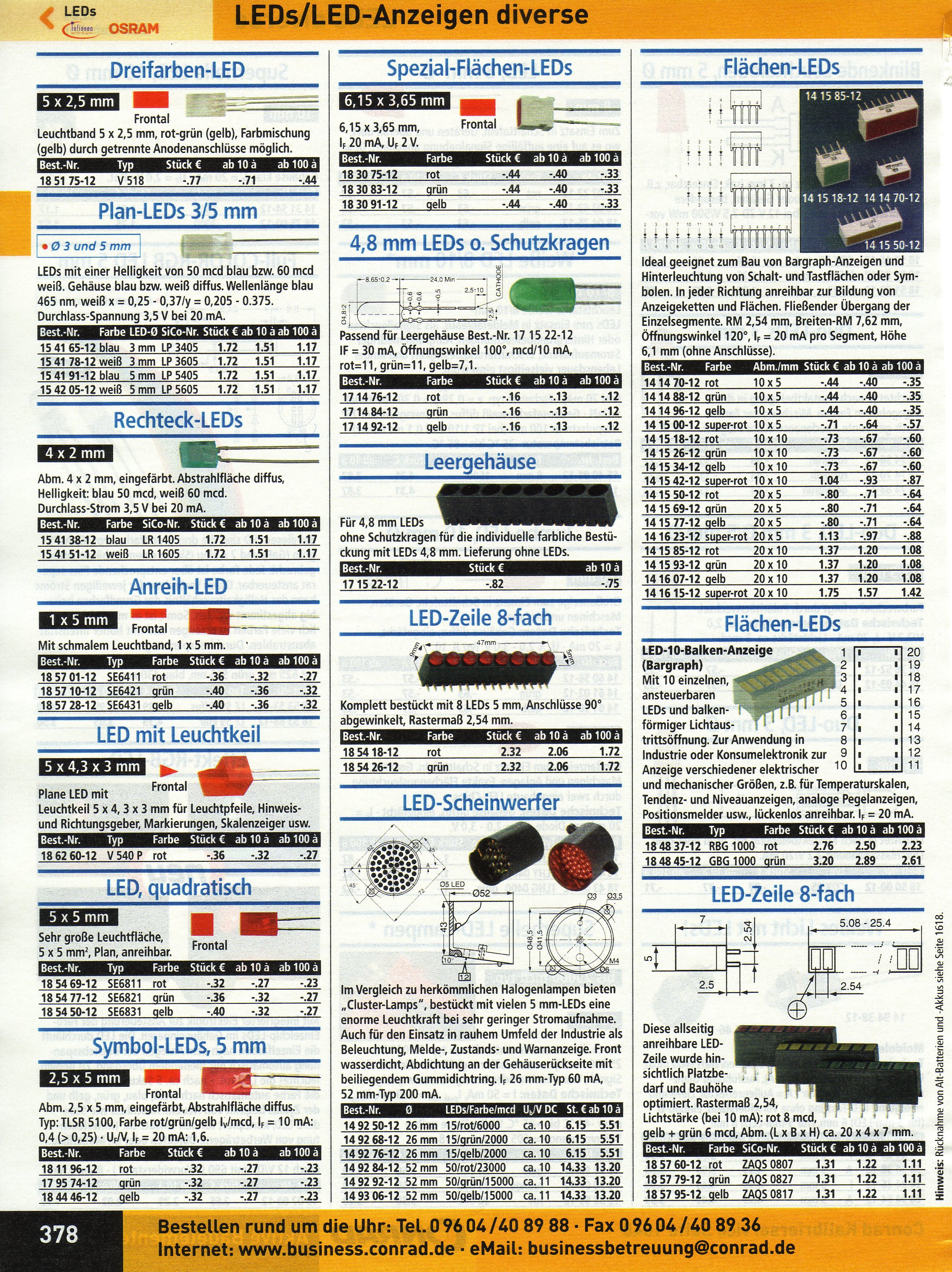

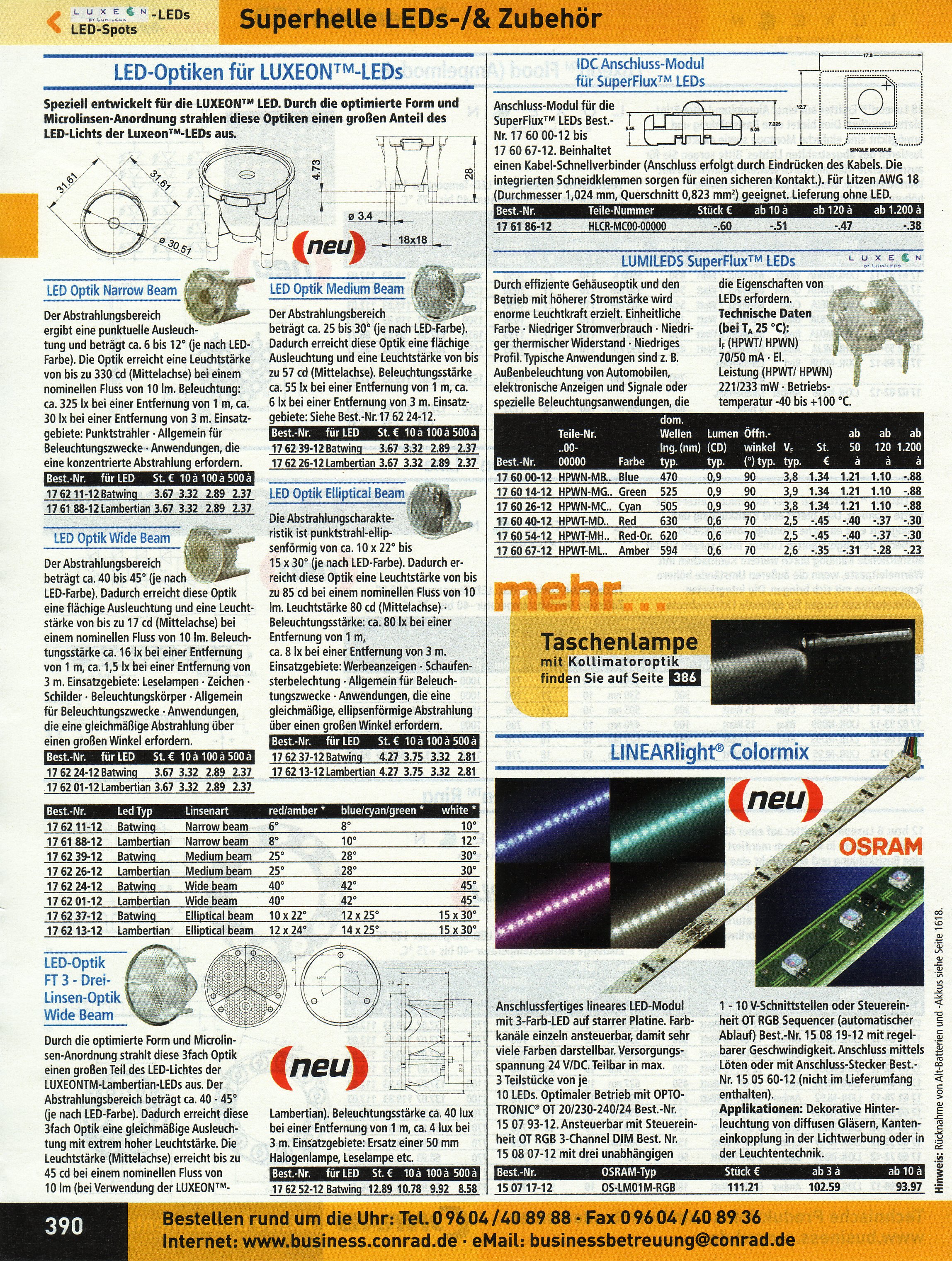

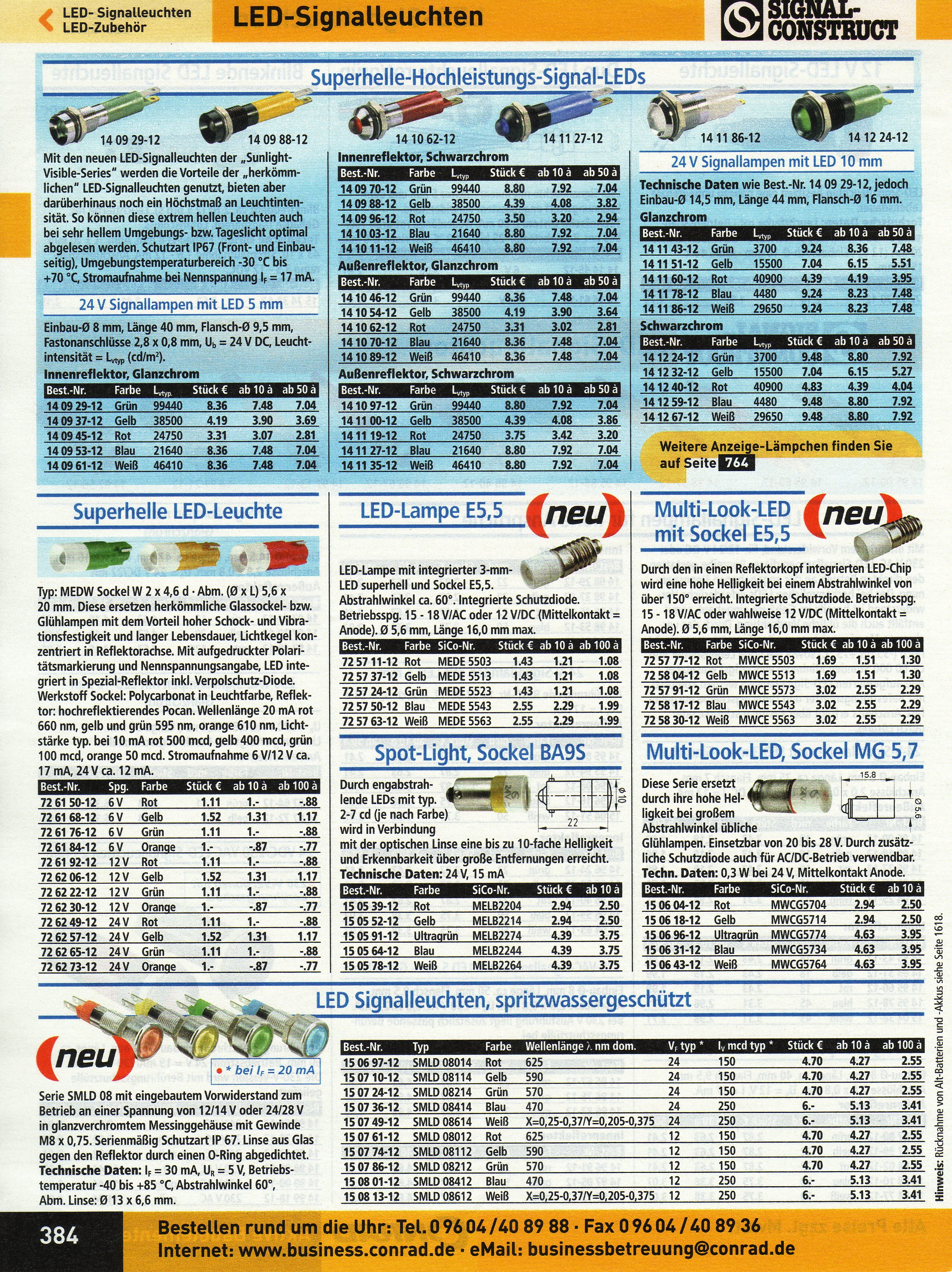

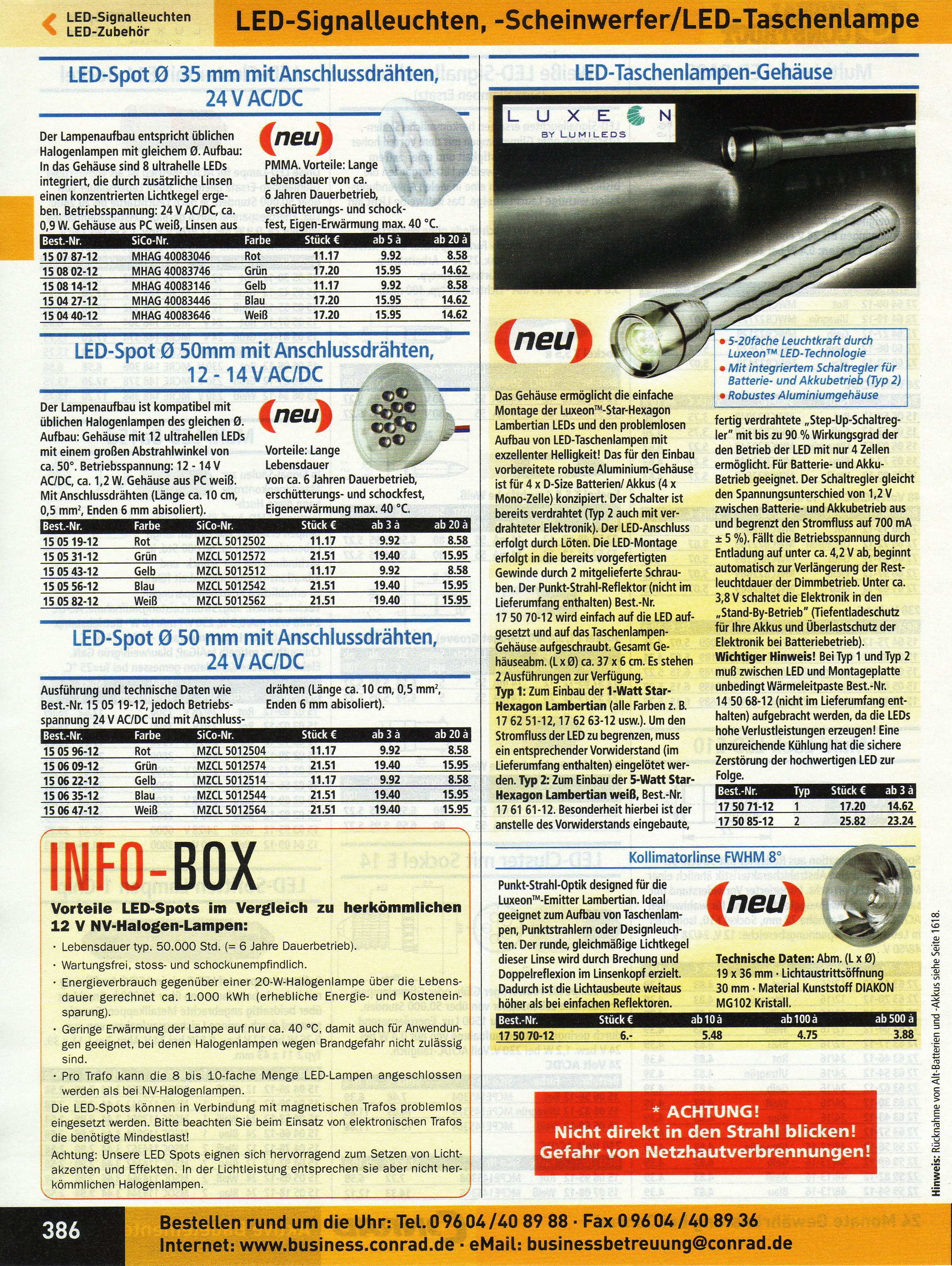

LED's sind auf dem besten
Wege, der guten alten Glühlampe auch noch das ihr verbliebene Restsegment
streitg zu machen - die letzte verbleibende Frage ist die nach der maximalen
Lichtausbeute, der Wirkungsgrad sagt schon lange "JA" zur LED. |
||||||
|
|
||||||
|
|||||||
|

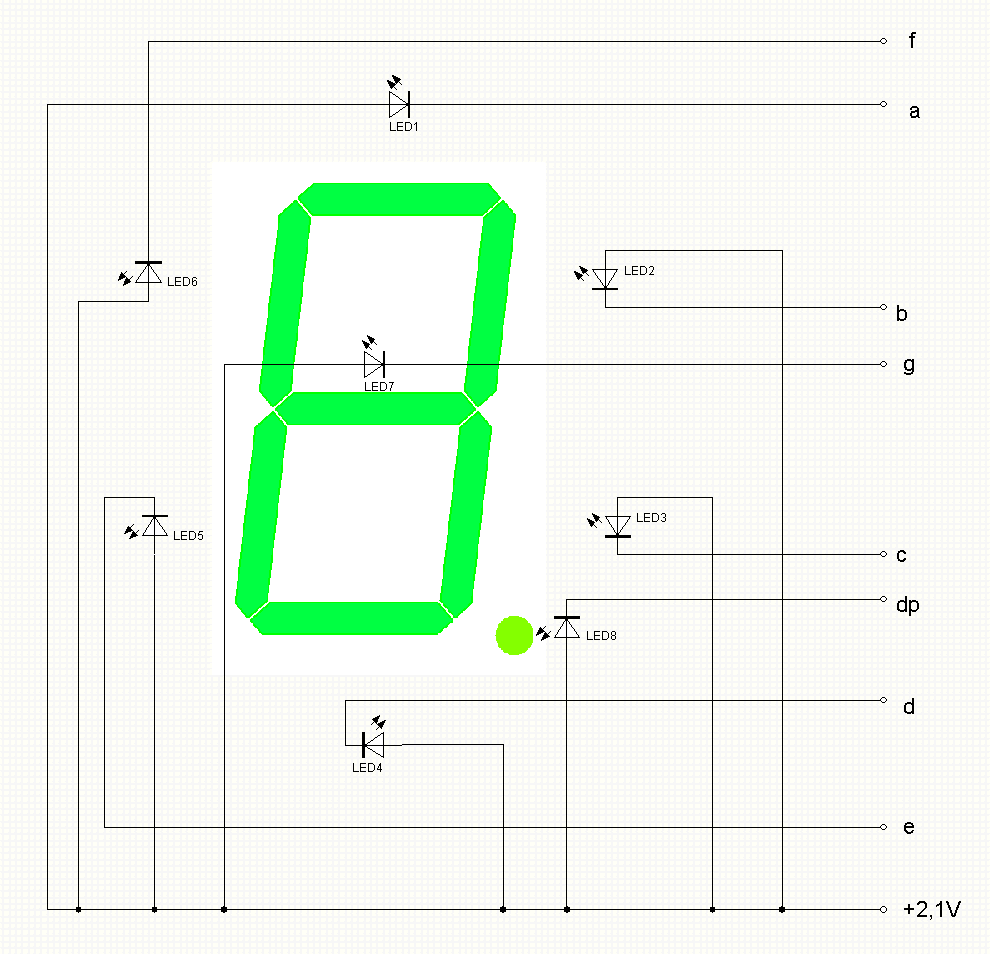

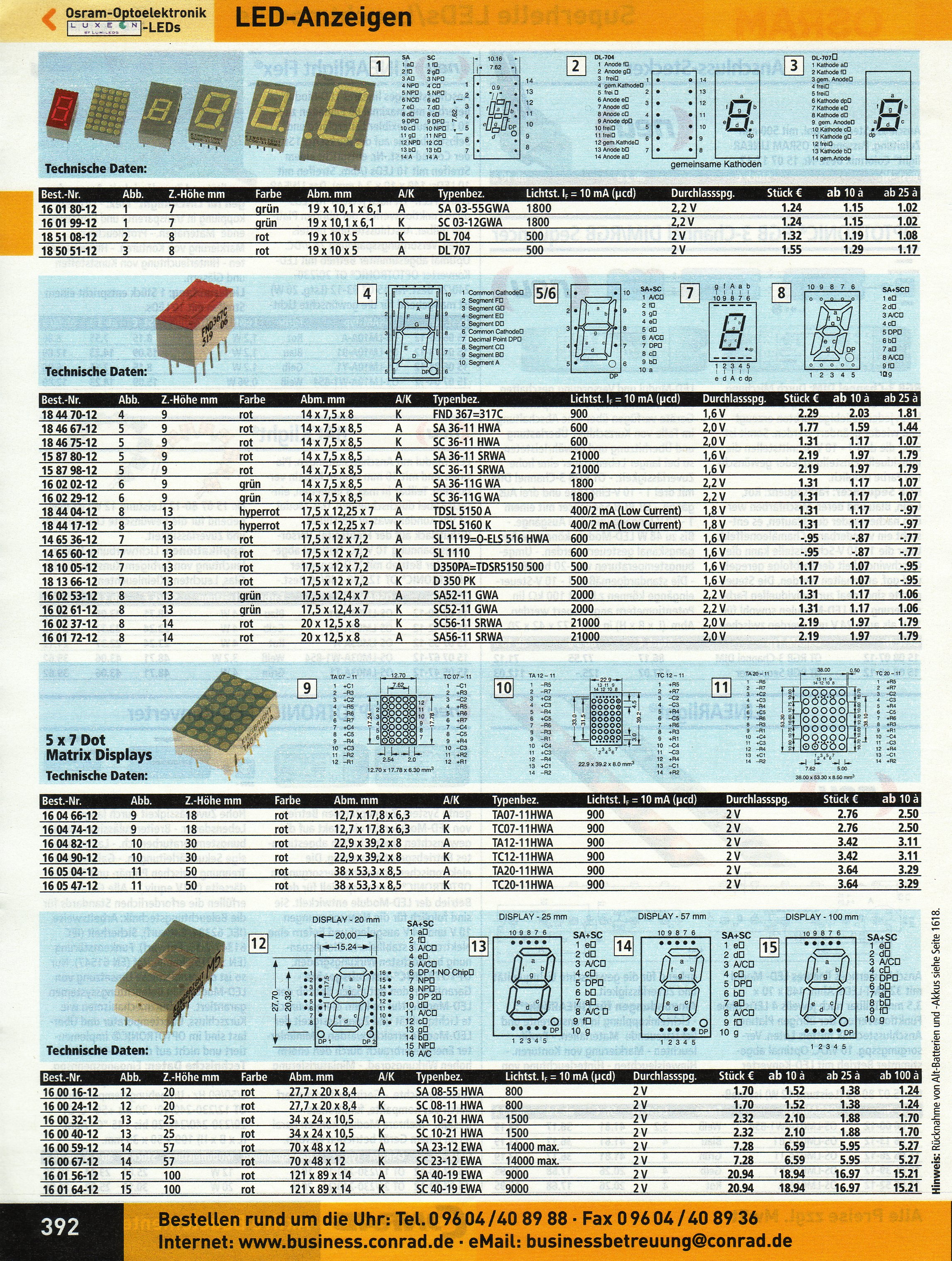

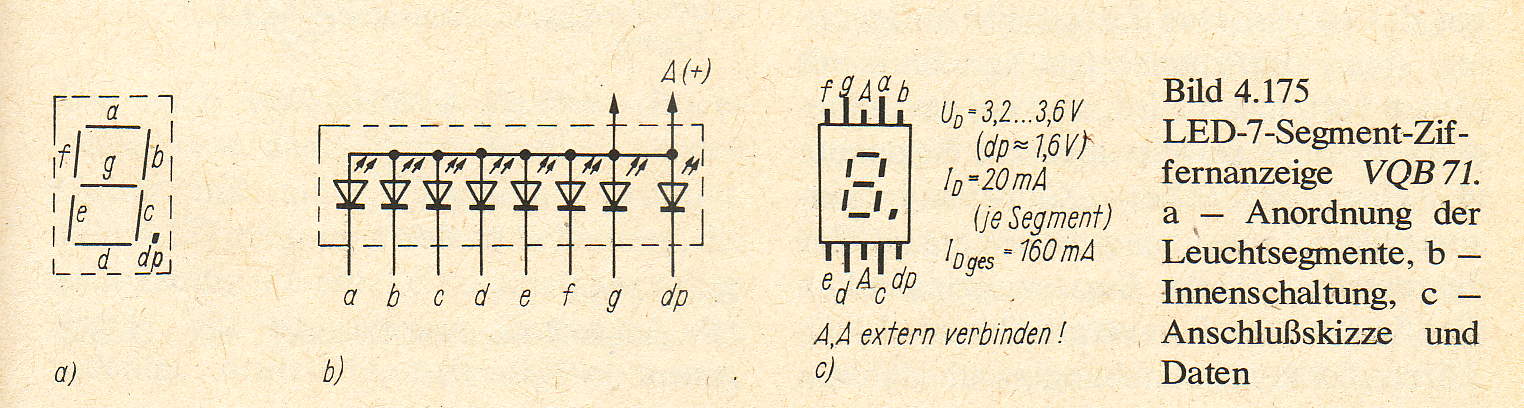

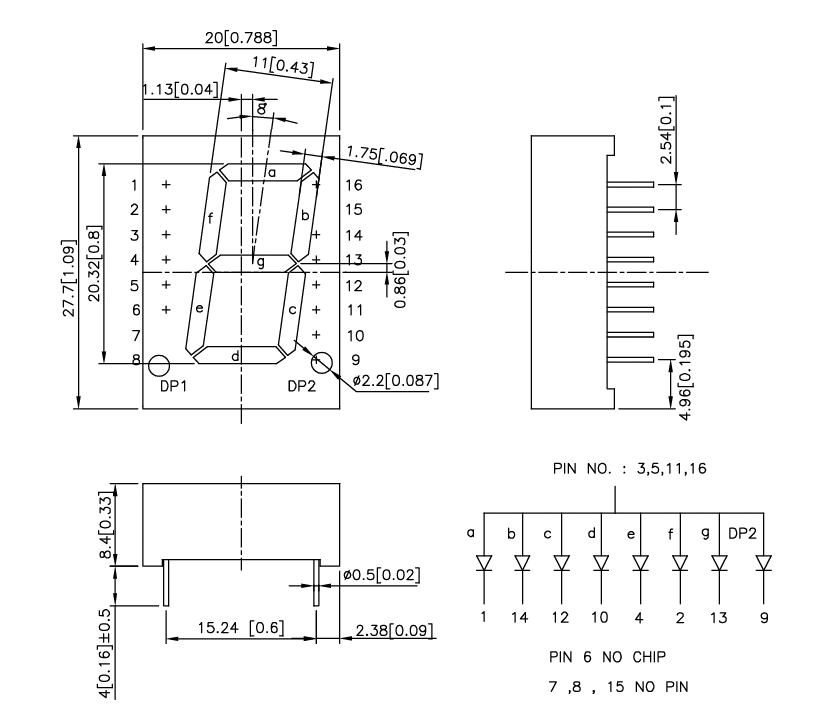

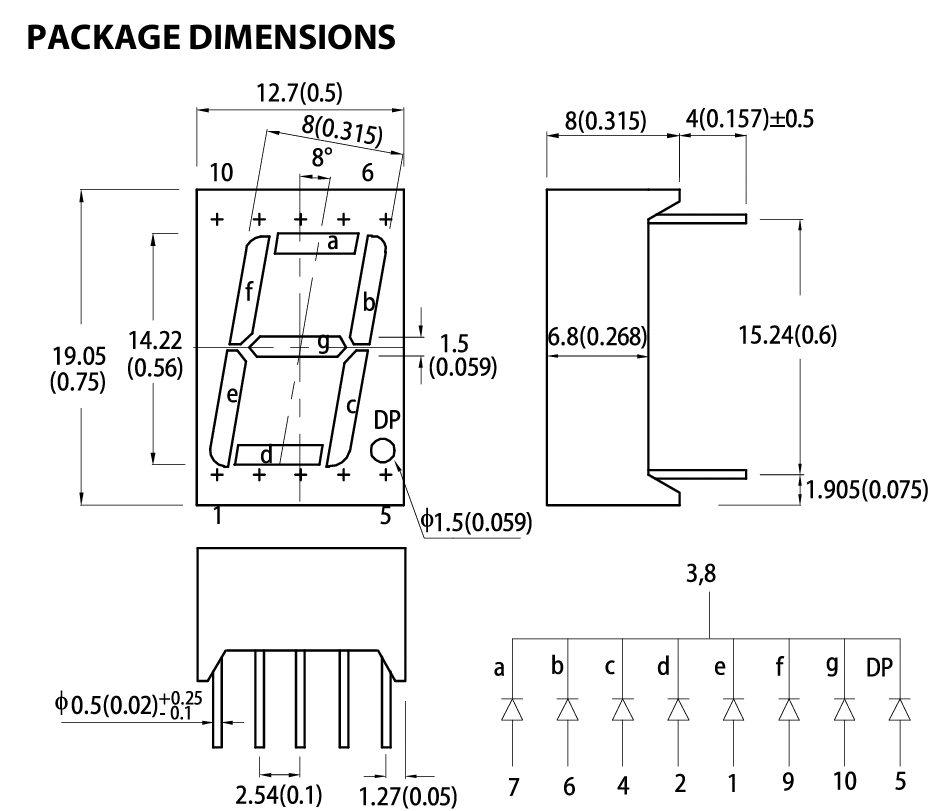

| 2. Sieben-Segmentanzeigen |
|
|
|
|
|

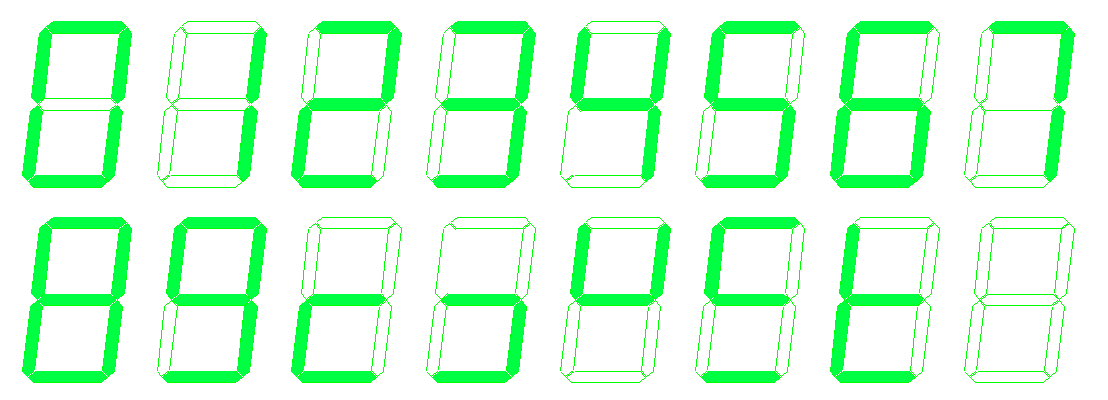

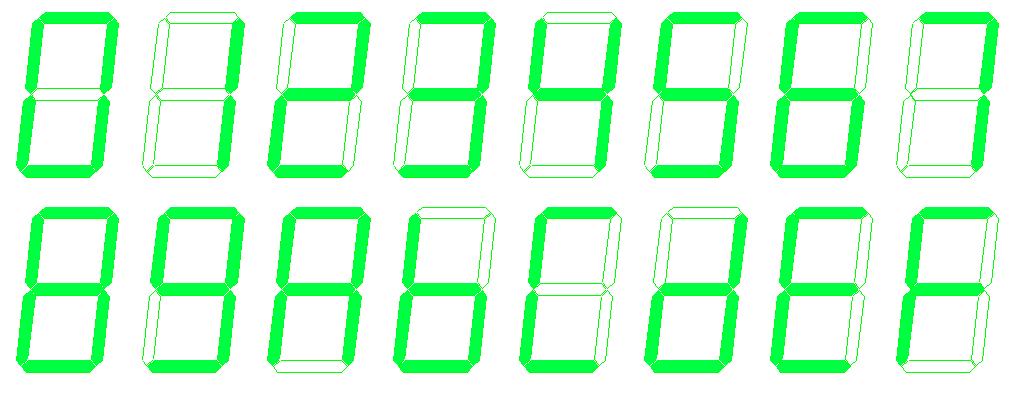

Siebensegmentanzeigen sind noch immer das Herzstück der Signalsauswertung - egal, ob dies nun Zeit- oder Meßwertpräsentation ist. Solange die Anzeige dezimal zu realisieren ist, gibt es gegenwärtig keine Probleme - leider werden Hexadezimal-Decoder für Siebensegmentanzeigen nicht mehr gefertigt, was seine Ursache in den hochauflösenden Liquiddisplays hat - die können das nach wie vor, weil dort ein HEX-Decoder mit integriert ist. | ||
|
|
||
|
|
||
|
|
||
|
|
|
Sieben-Segment-Anzeigen werden in verschiedensten Bauformen und mit verschiedenen Farbwerten gefertigt (rot, grün, gelb, orange - blau und weiß sind als LED eher selten und eigentlich nix weiter als drei LEDs in einer und nutzen das additive Farbsystem) |
|

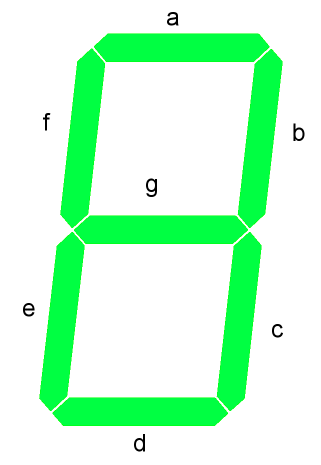

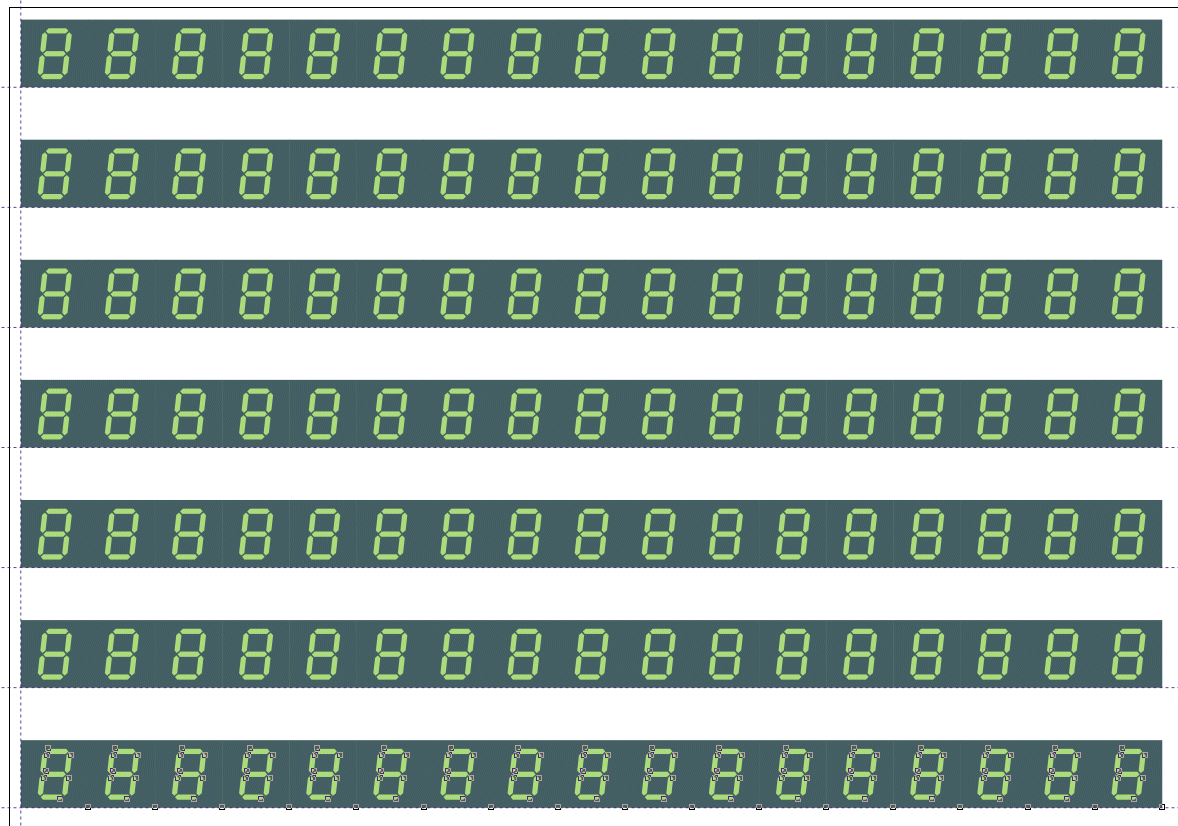

die Segmentform ist nicht einheitlich - aber die Bezeichnung |
|
die Ansteuerung erfolgt typischerweise über Decoderschaltkreise, die auch in komplexen Bauelementen schon integriert sein können |
|

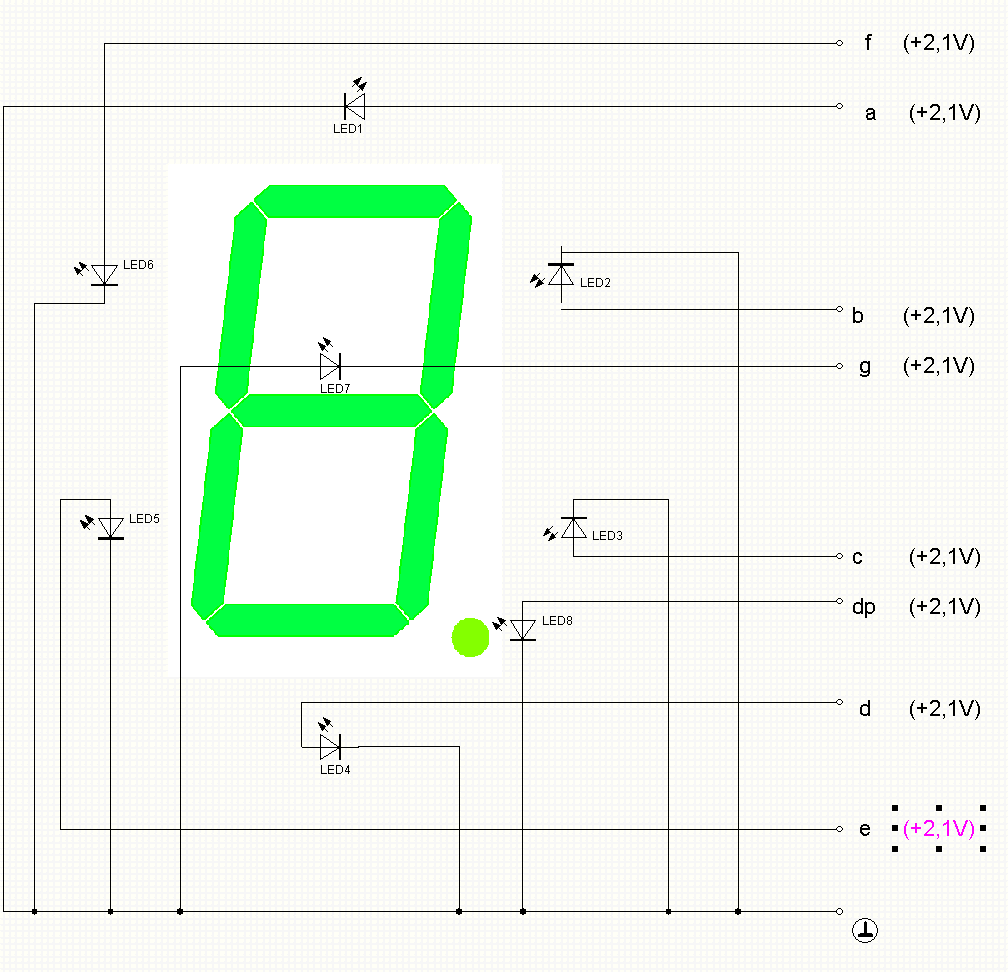

bei Ansteuerung über eine gemeinsame Katode werden die Katoden auf den gemeinsamen Plus-Pol zusammengefasst - die Segmente werden durch Verbindung mit dem Minus-Pol aufgesteuert
|
|
|
bei Ansteuerung über eine gemeinsame Anode werden die Anoden auf den gemeinsamen Minus-Pol zusammengefasst - die Segmente werden durch Verbindung mit dem Plus-Pol aufgesteuert
|
|
Linksammlung zur Sieben-Segmentanzeige
|

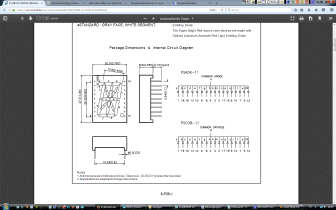

| 3. Sechzehn-Segmentanzeigen |
|
|
|
|
|

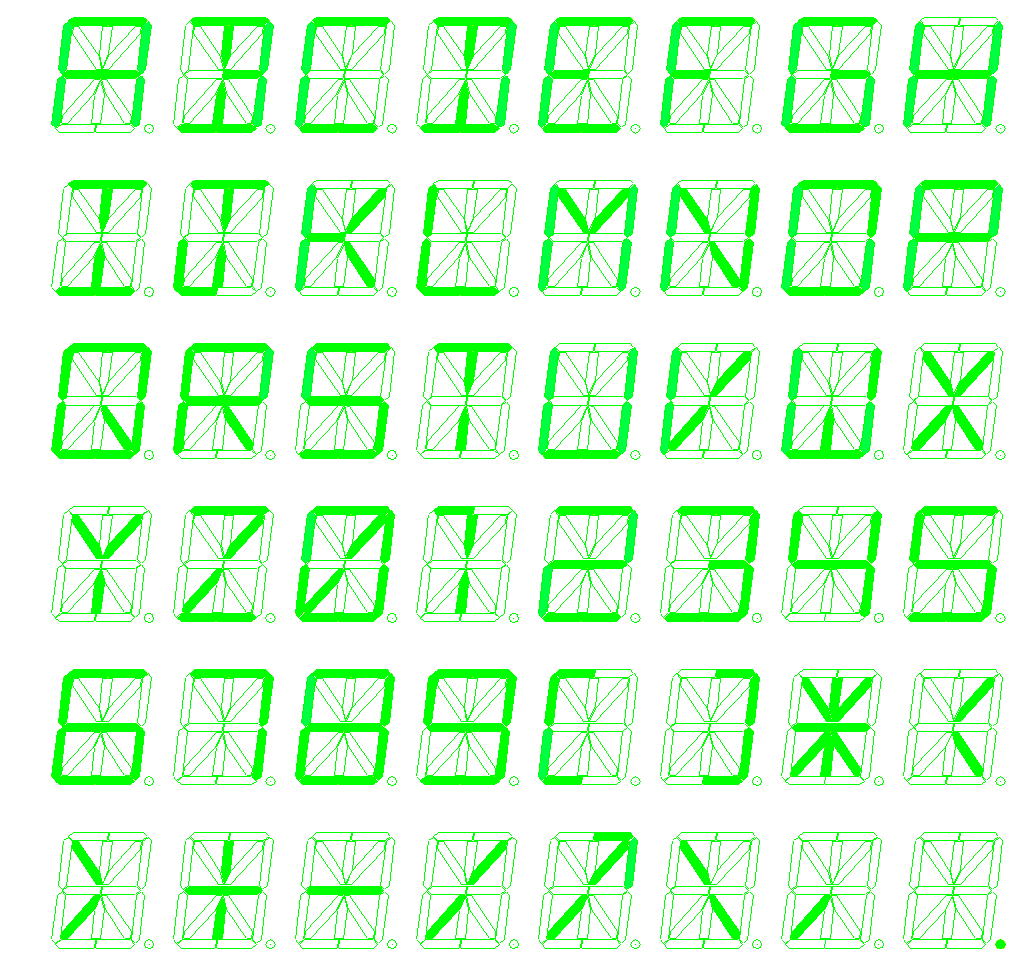

16-Segment-Anzeigen sind eine kostengünstige Alternative zu 35-Punkt Matrizen. Auch ihre Ansteuerung gestaltet sich einfacher und kann im Extremfall von einem eigenständig entwickelten Decoder übernommen werden. Allerdings ist der hardwartechnische Aufwand schon so hoch, dass auch hier prinzipiell eine Controllersteuerung besser angesetzt ist. Dem allerdings widerspricht die komplexe Programmierung. | ||
|
|
||
|
Sechzehn-Segment-Anzeigen werden in verschiedensten Bauformen und mit verschiedenen Farbwerten gefertigt (rot, grün, gelb, orange - blau und weiß sind als LED eher selten und eigentlich nix weiter als drei LEDs in einer und nutzen das additive Farbsystem) | ||
|

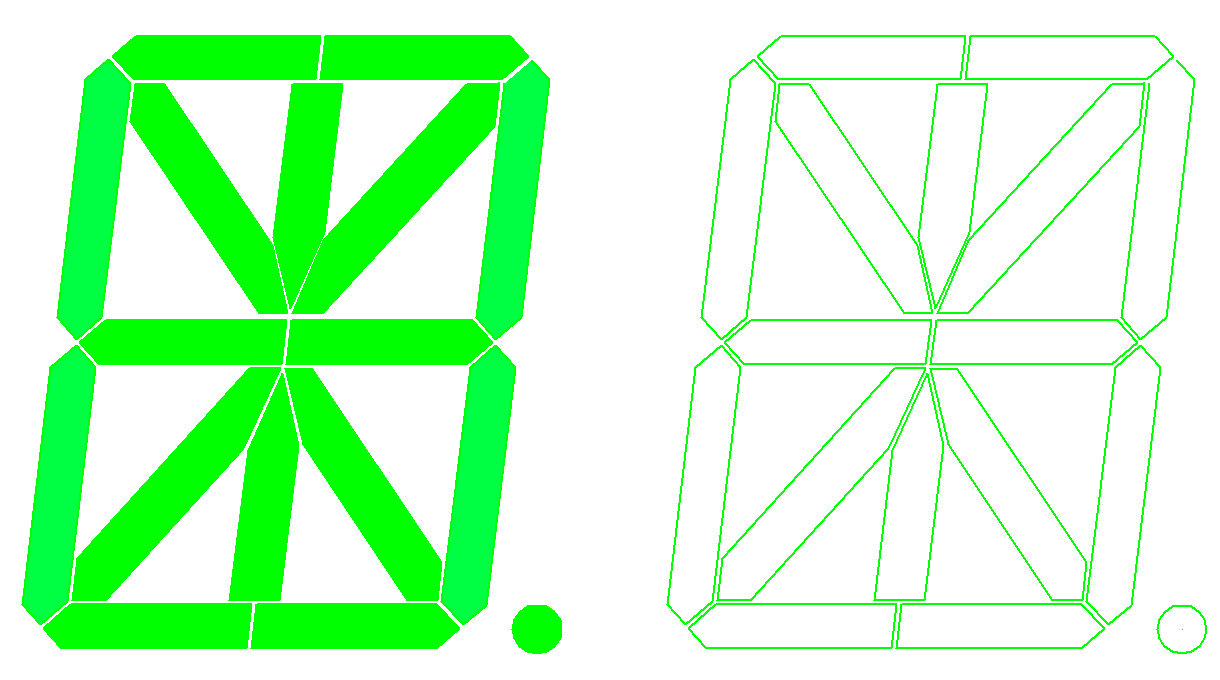

die Segmentform ist nicht einheitlich - aber die Bezeichnung | ||
|
die Ansteuerung erfolgt typischerweise über einen Mikrorechner oder einen Einchiprechner | ||
|
Linksammlung zur Sieben-Segmentanzeige |

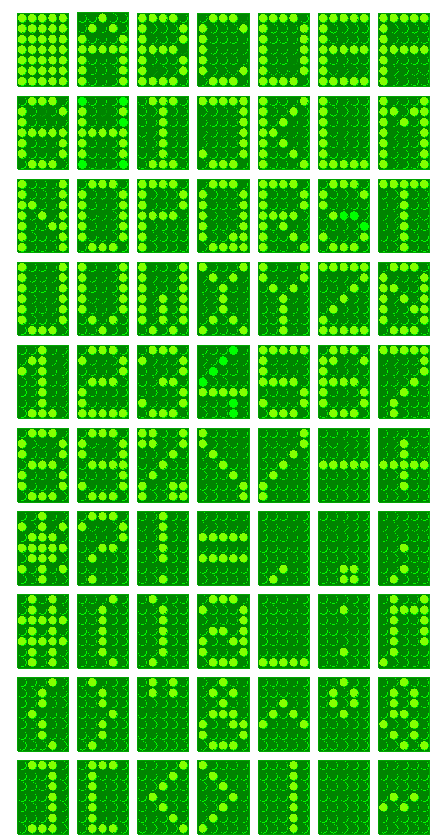

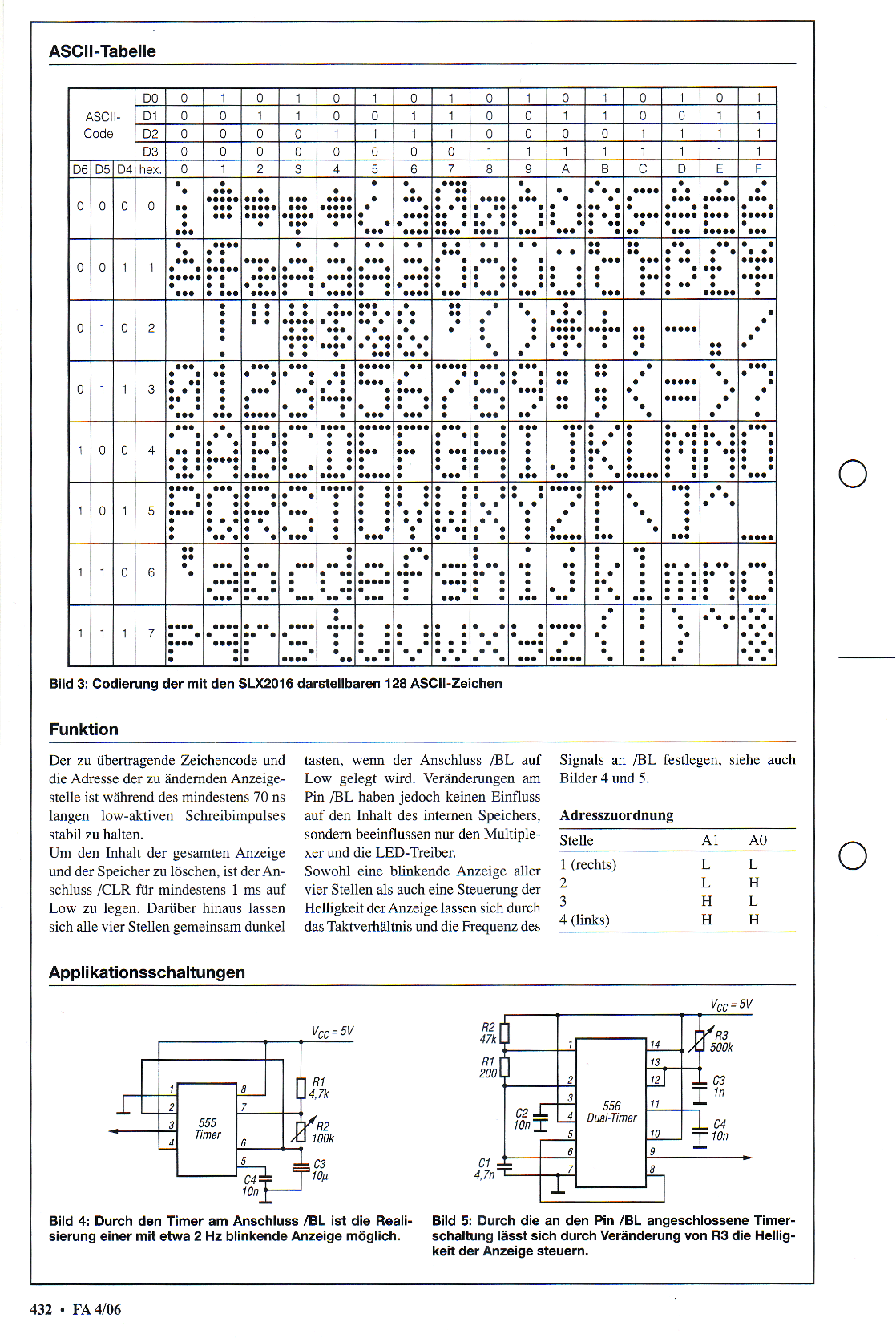

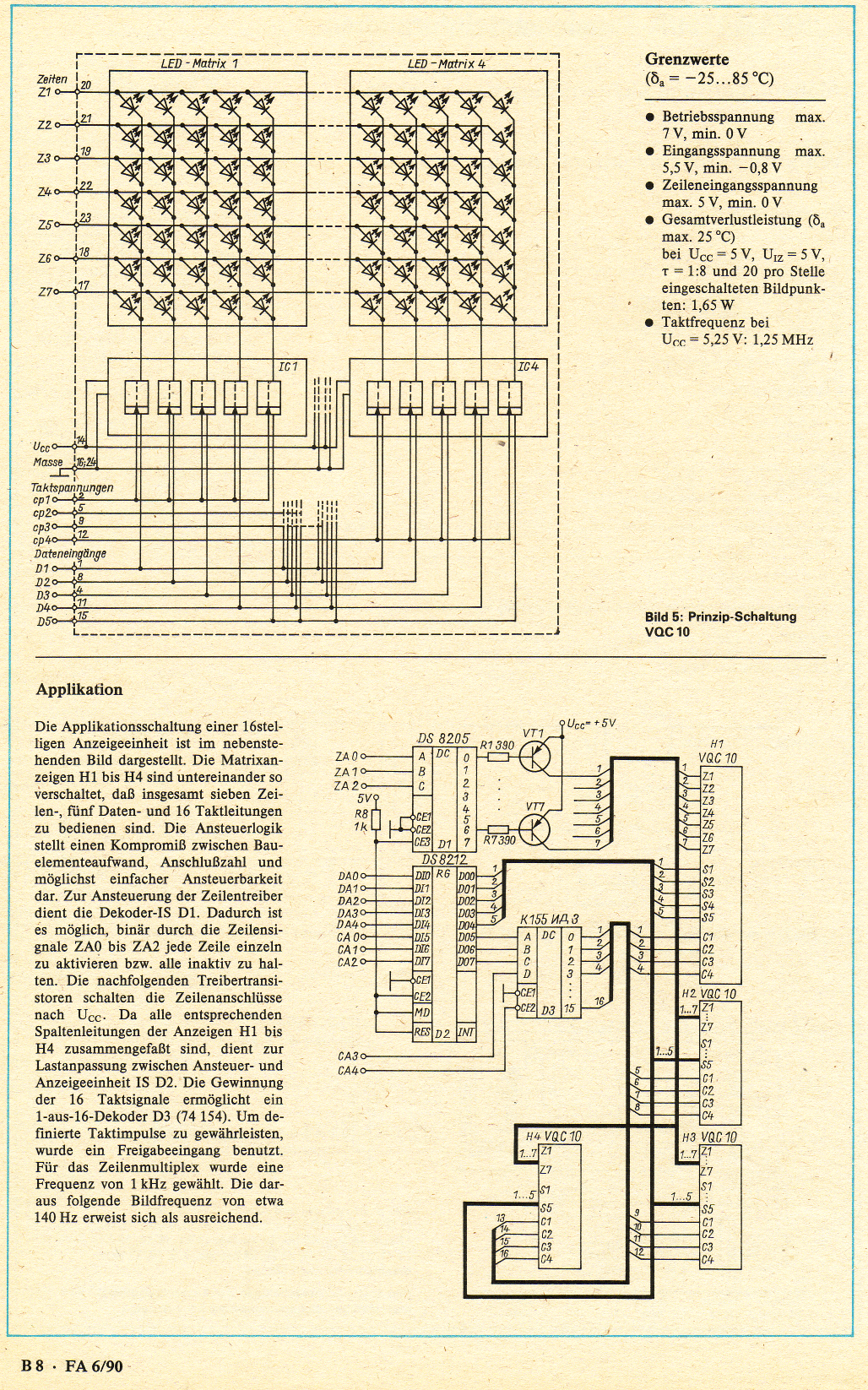

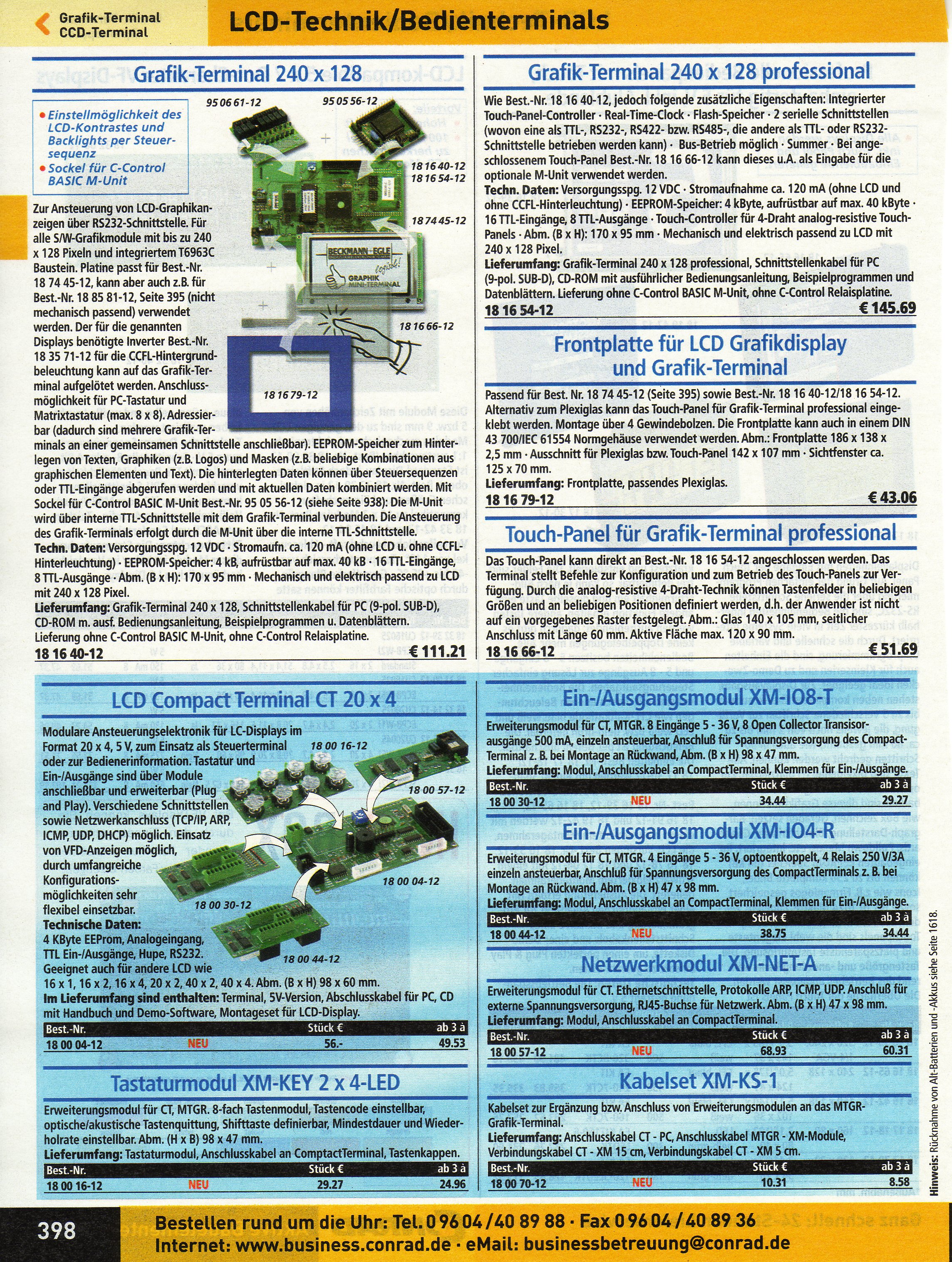

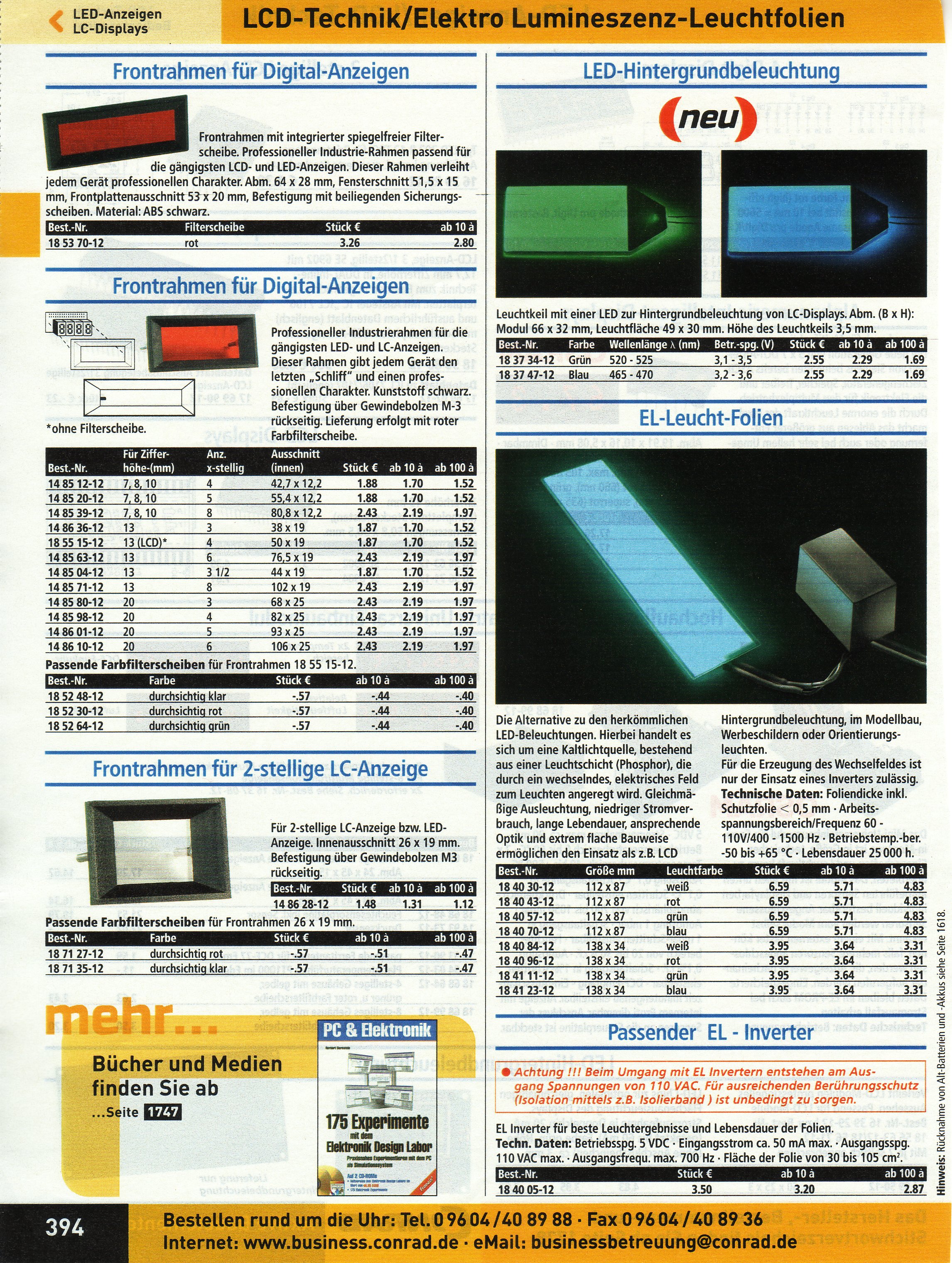

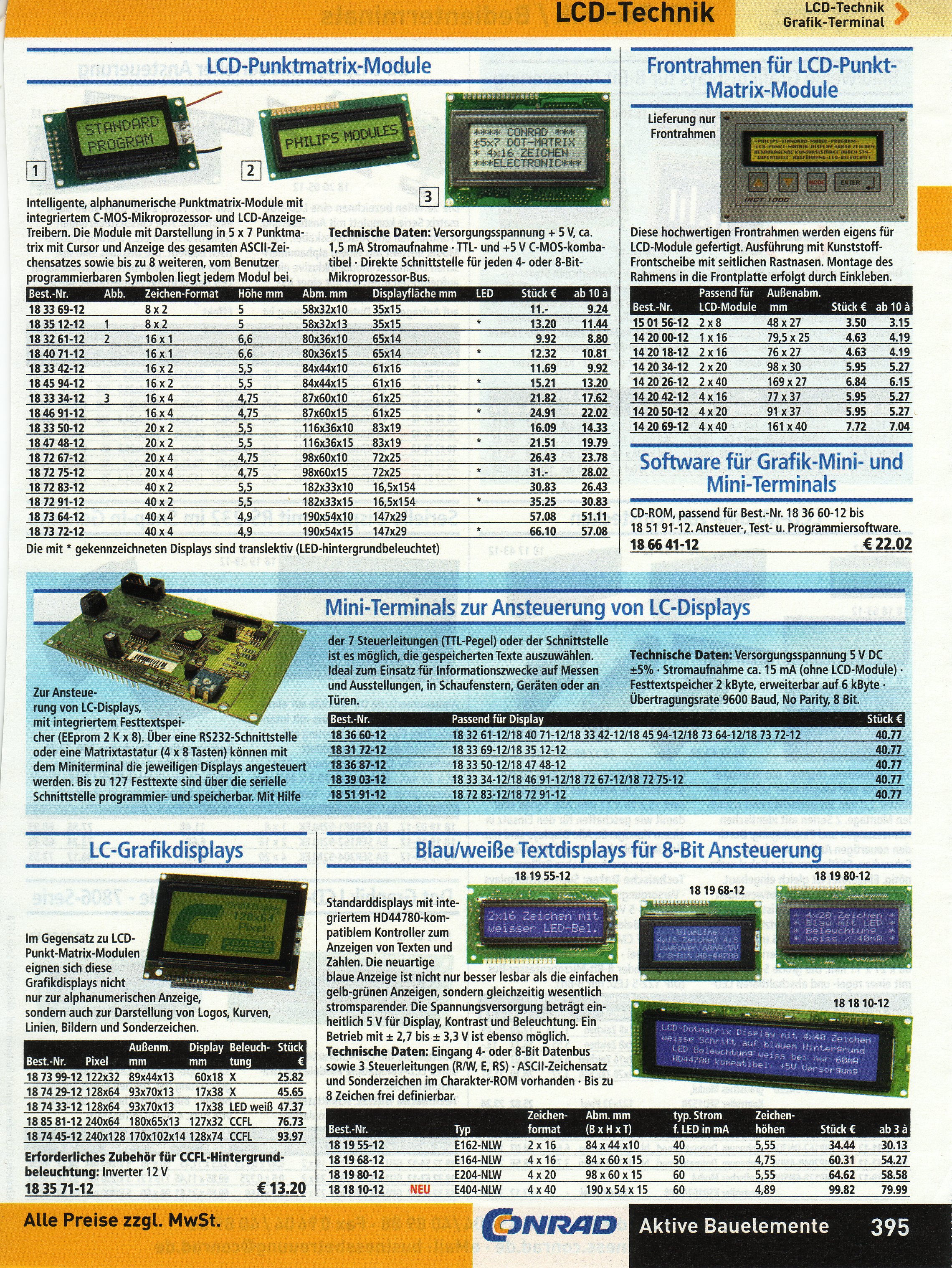

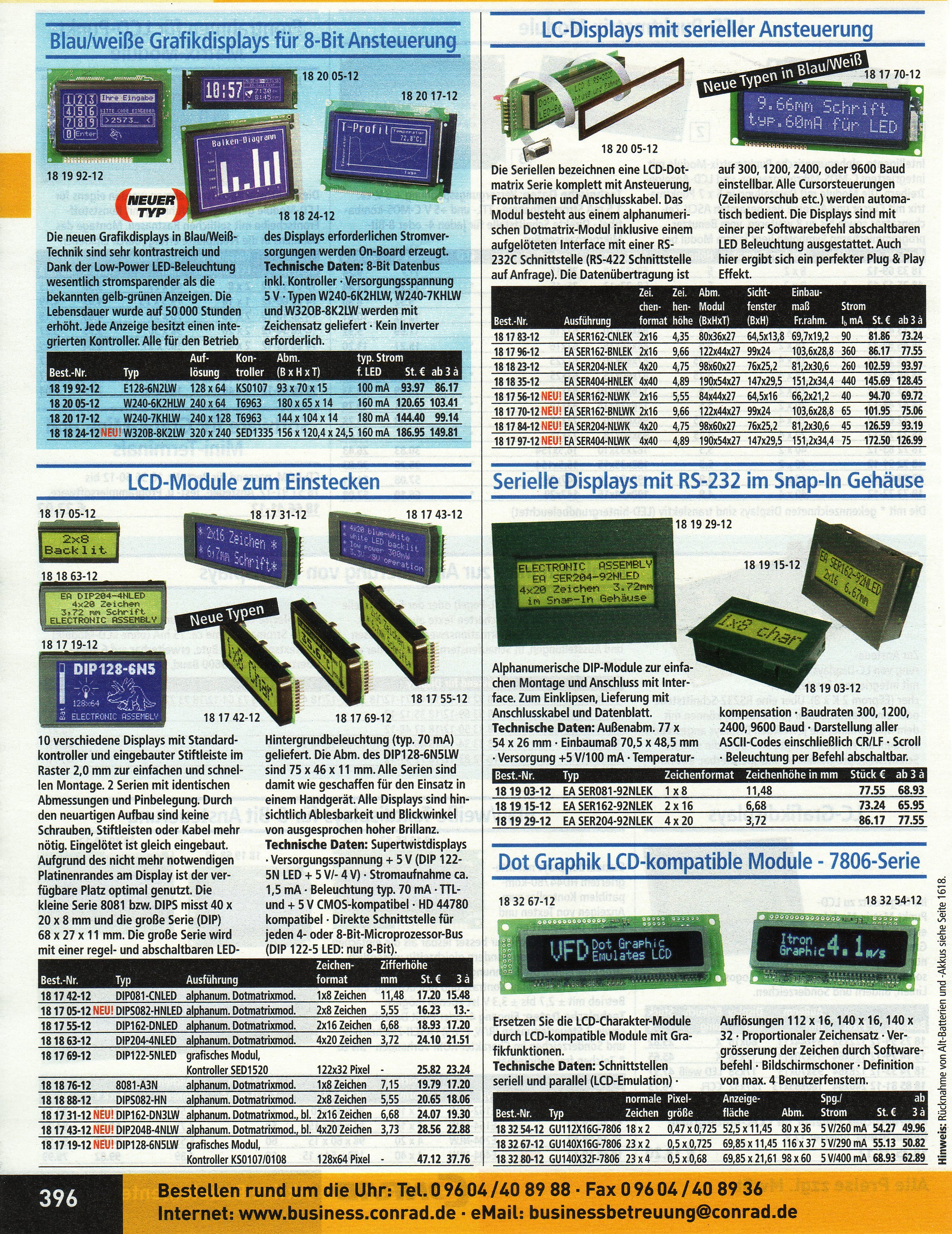

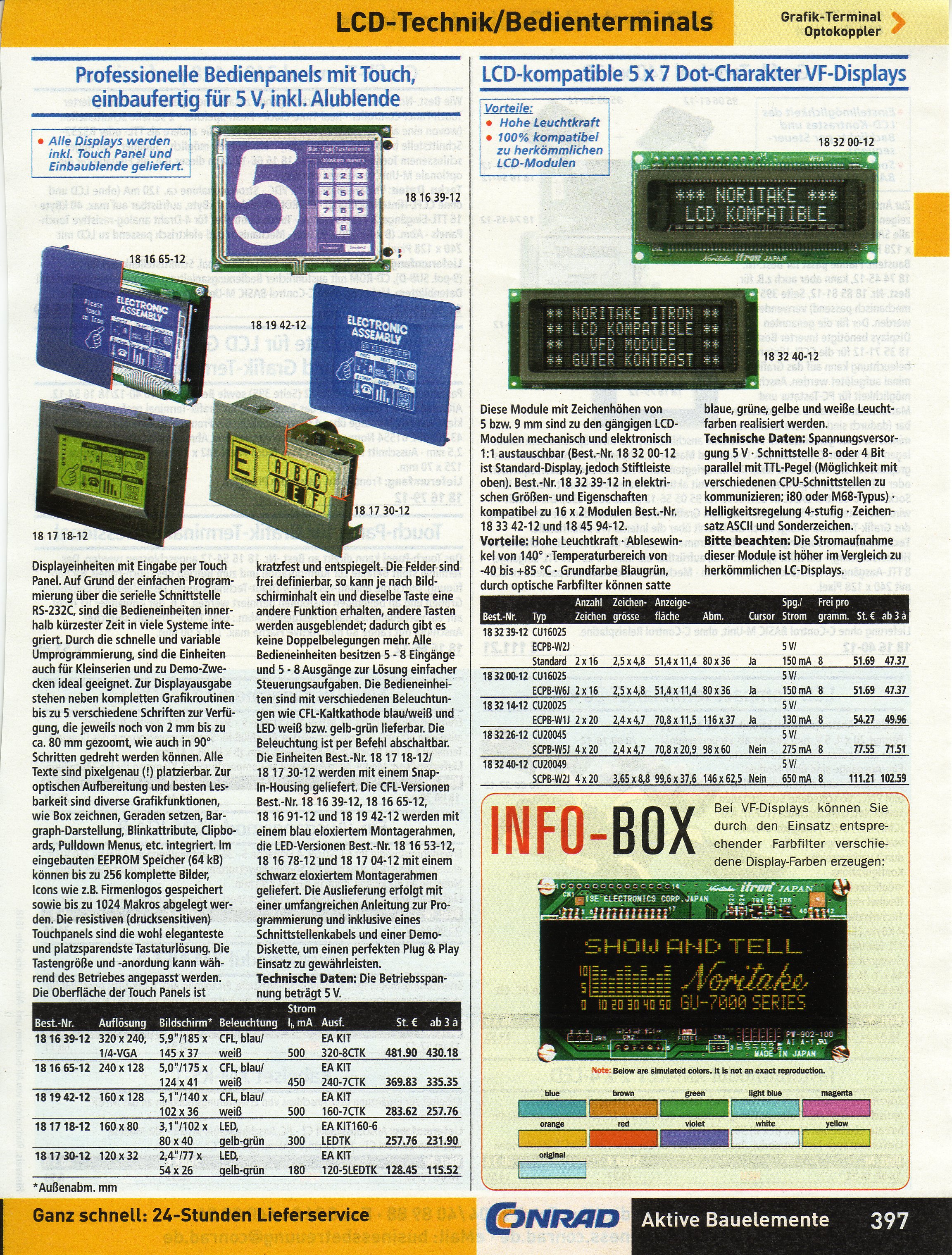

| 4. Punktmatrizen |
|
|
|
|
|

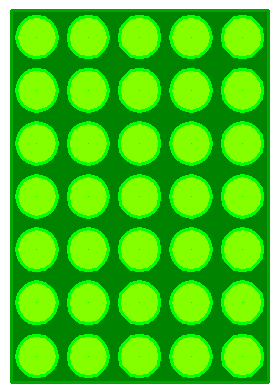

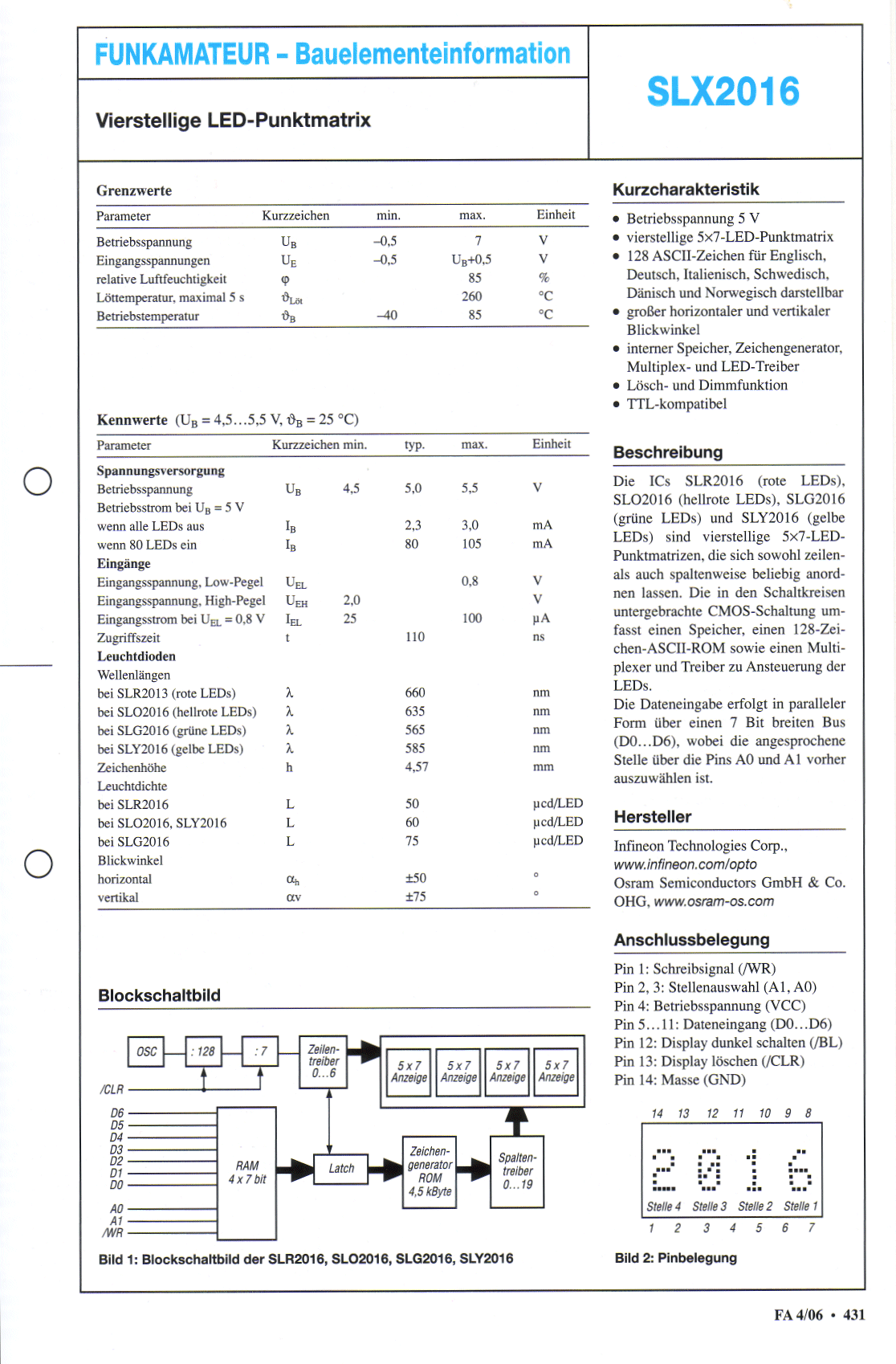

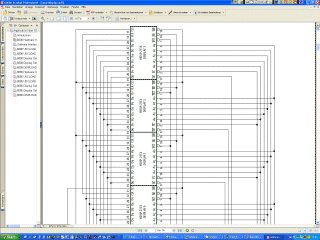

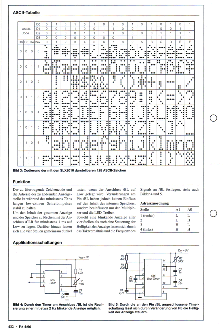

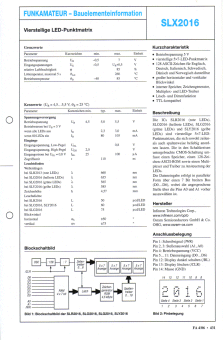

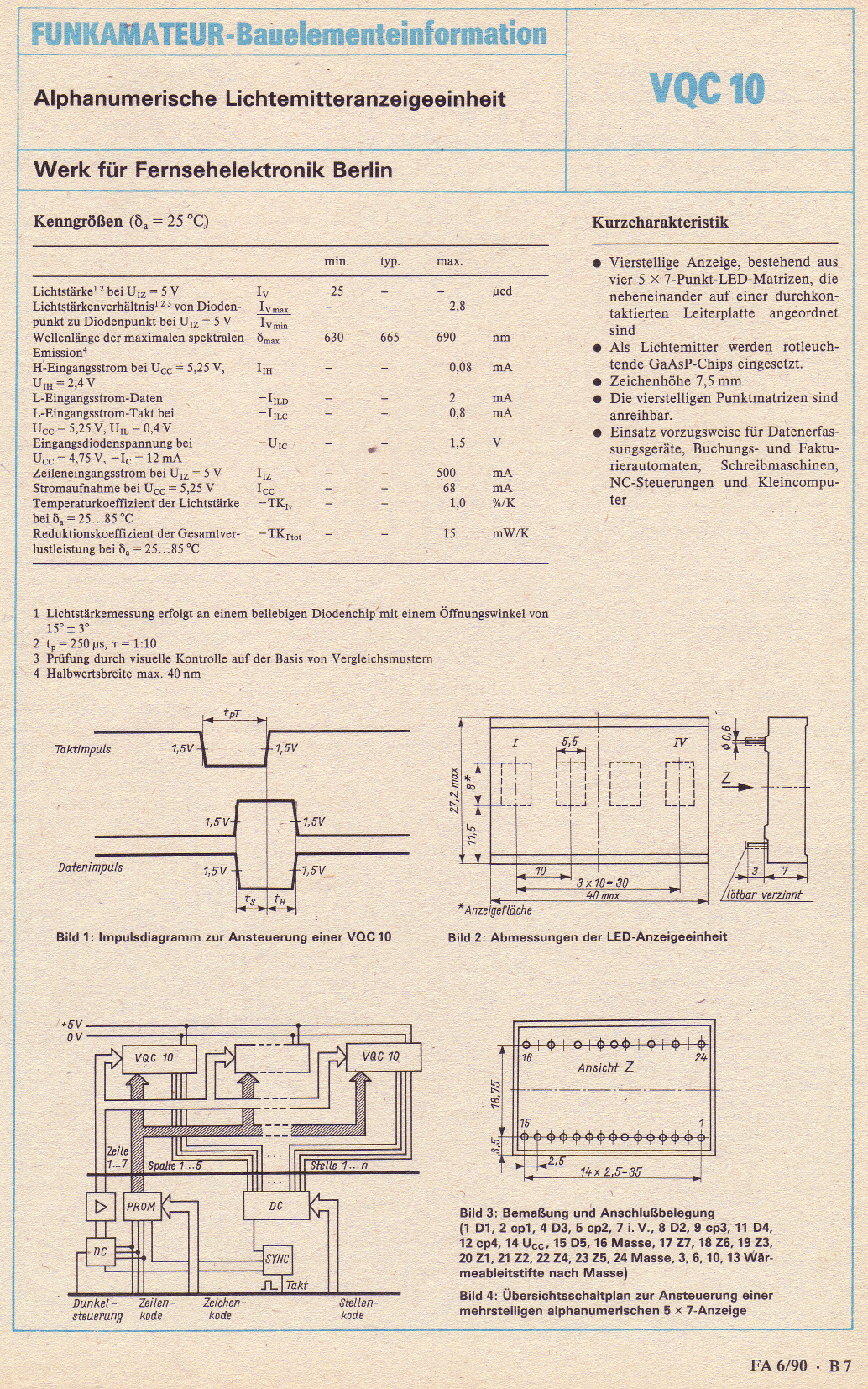

35 Punkt-Matritzen , welche sich aus dem Raster von 5 × 7 zusammen setzen, spielen in der modernen Anzeigetechnik eine immer größere Rolle - sie lassen vor allem im alphabetischen Bereich die Darstellung der gebräuchlichen Zeichen zu. Auch einige Exoten wie das "@" sind auf Umwegen mit von der Partie. Video- und DVD-Player, Bahnhofs- sowie Autobusanzeiger, aber auch Autoradios sind Nutznießer dieser Darstellungstechnik, für welche heute ganze Controller-Paletten einschließlich Liquid-Display-Steuerung verfügbar sind. | |||||
|
|
|||||
|
|
|||||
|
35-Punkt-Matritzen-Anzeigen werden in verschiedensten Bauformen und mit verschiedenen Farbwerten gefertigt | |||||
|
die Ansteuerung kann nicht mehr über Standard-Decoder erfolgen - heut' sind komplexe Controller dafür an Bord | |||||
|
|
|||||
|
|
|||||
|
|

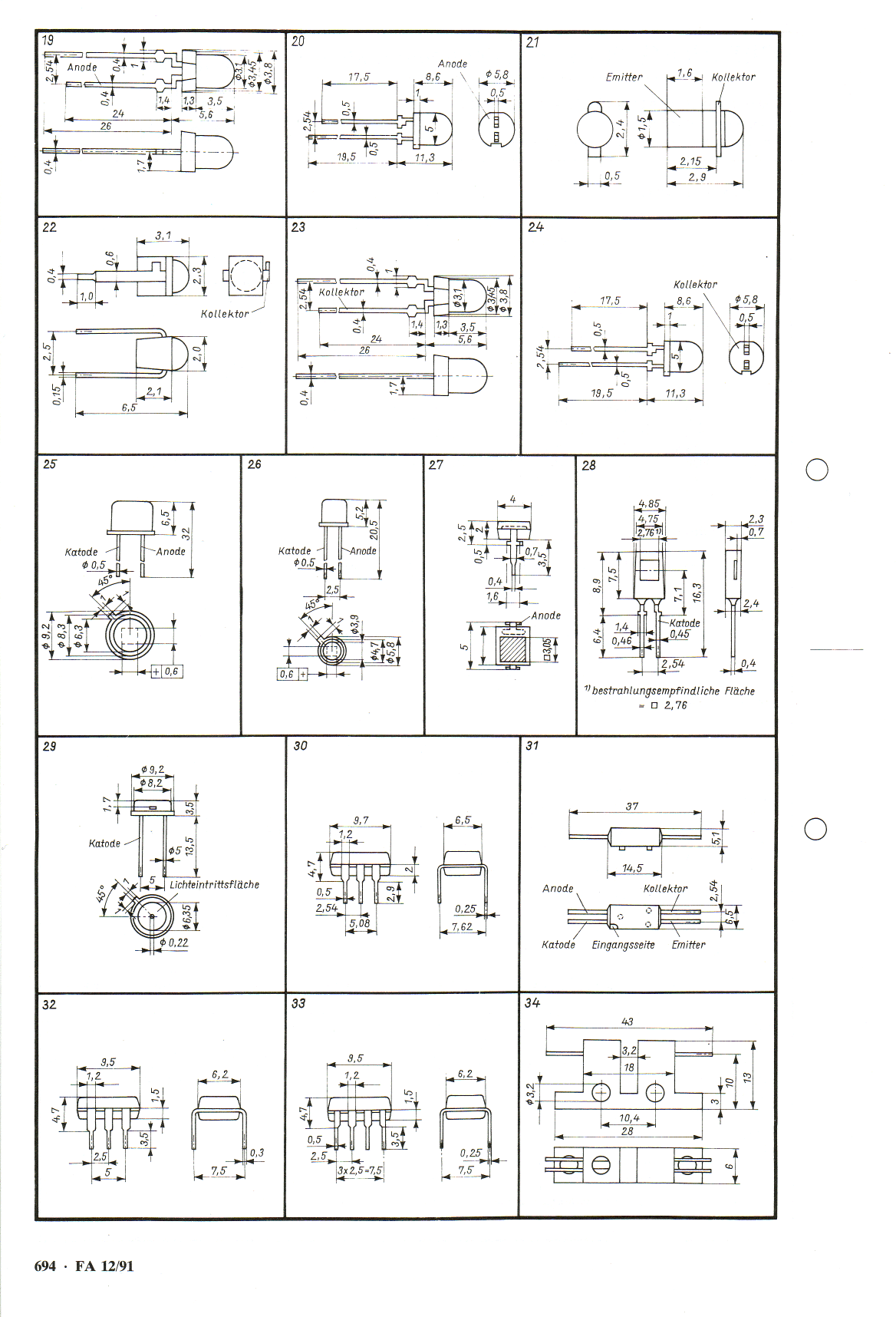

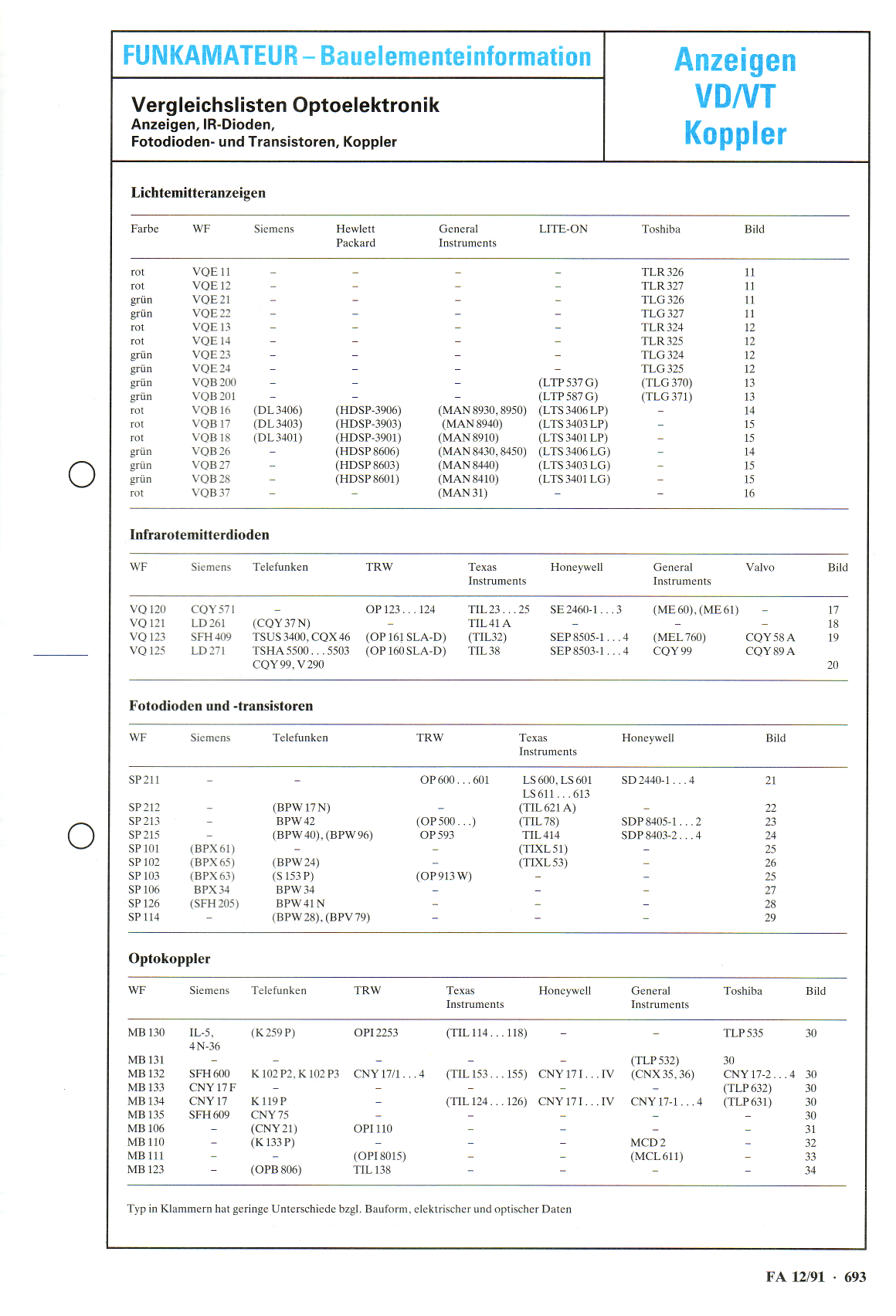

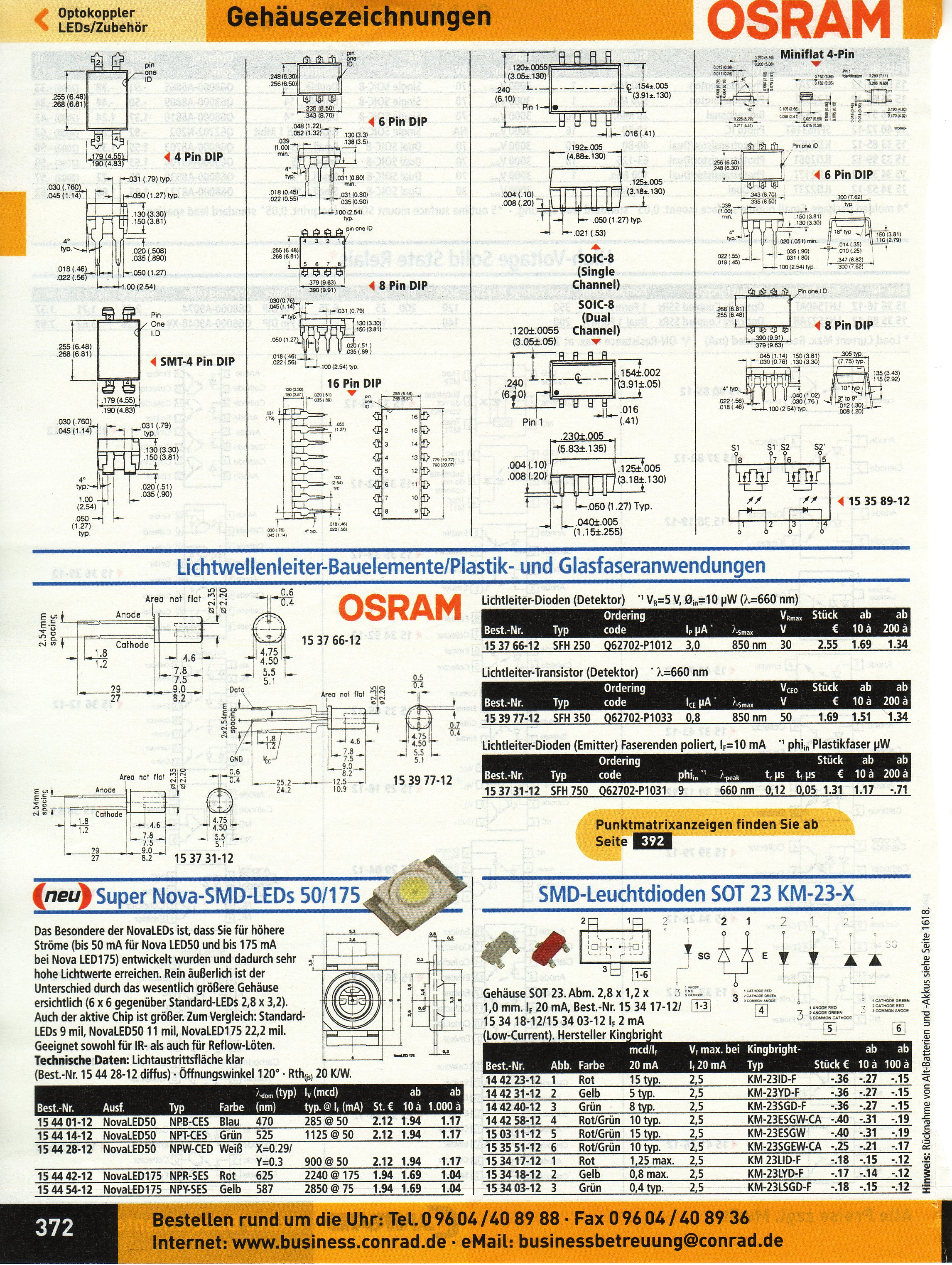

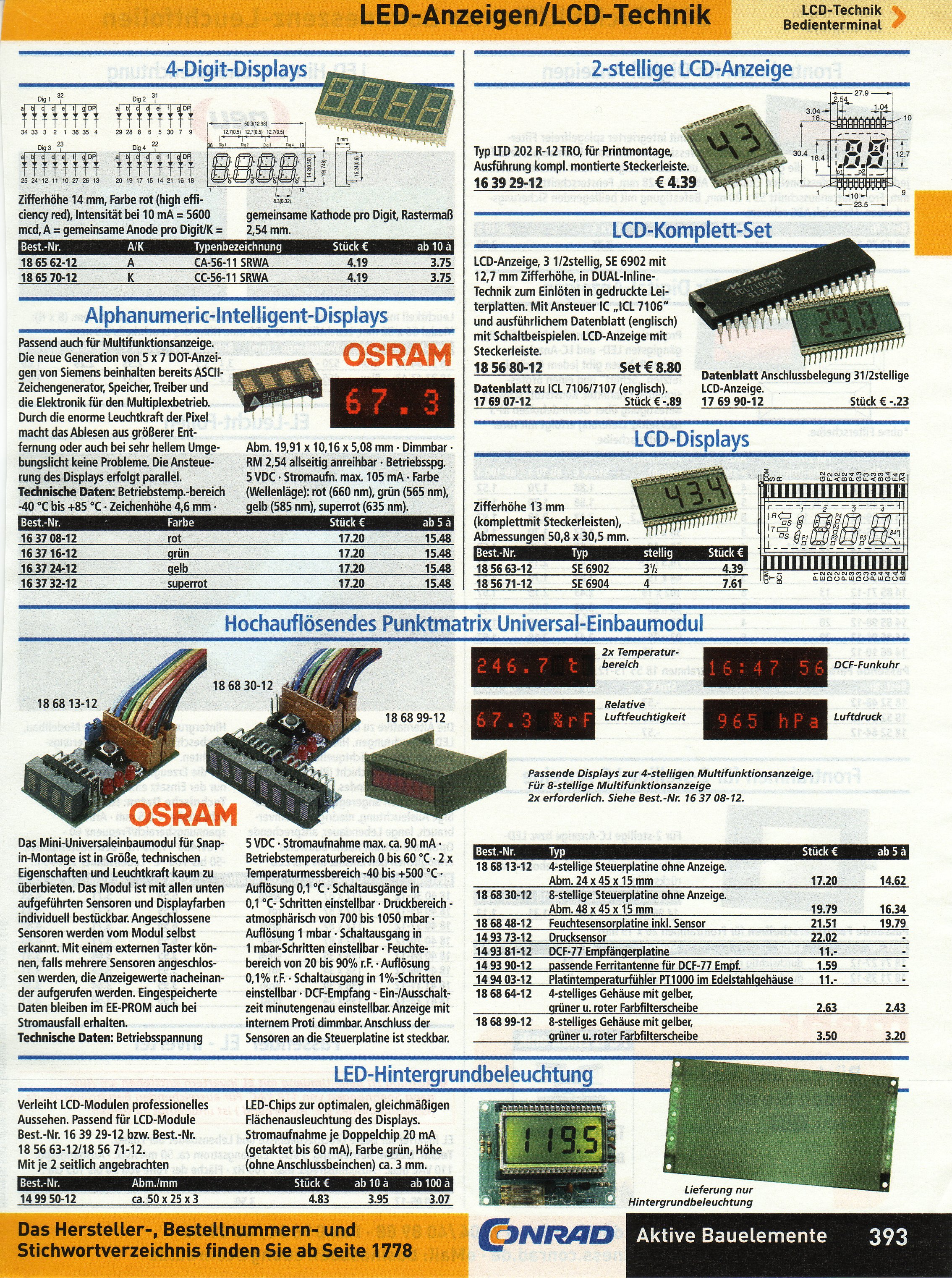

| 5. Typpalette optoelektronische Bauelemente |
|
|
|
|
|
|
|
|
|
|
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 11. Verwandte Themen |
|
|
|
|
|
Codewandlungen stehen in der Praxis immer dann an, wenn Gerätekomponenten eingangs- und/oder ausgangsseitig einen Wechsel des Signalmusters erwarten oder benötigen. Defacto ist die Gesamthiet aller logischen Schaltungen nichts weiter als eine Codewandlung. Immer wird aus einem gleichen Input ein äquivalenter Output generiert. | |||
|
|
