| C-Control LCD-Display |
|
|
Letztmalig dran rumgefummelt: 09.01.09 00:42:56 |
 |
Das ist ein Standard-Display mit einer genormten Schnittstelle und passend zur C-Control-Unit gefertigt. Diese Anzeigeeinheit wird heutzutage von vielen Controllersystemen als Quasi-Standrd genutzt - leider immer mit anderen Steckverbindersystemen - aber die Schnittstellen liegen offen und im Worst-Case kann man umbauen oder Adapter einsetzen. | ||||||
 |
1. Einsatzhinweise 2. Elektrische Anschlussbedingungen 3. Ansteuerungsprinzip 4. Anwendung |
||||||
 |
|
||||||
|
C-Cotrol im Web |
| 1. Einsatzhinweise |
|
|
 |
|
|
Das ist ein Standard-Display mit einer genormten Schnittstelle und passend zur C-Control-Unit gefertigt - eine andere als die vorgesehene Verwendung ist nicht konzipiert. Da aber die Anschlussbelegung den Standards entsprechend gehalten wurde, sollten auch Einsatzmöglichkeiten über C-Control I hinaus gegeben sein - dies gilt, sofern die Parameter eingehalten und/oder entsprechende Adapter zum Einsatz kommen. |
|
| 2. Elektrische Anschlussbedingungen |
|
|
|
|
|

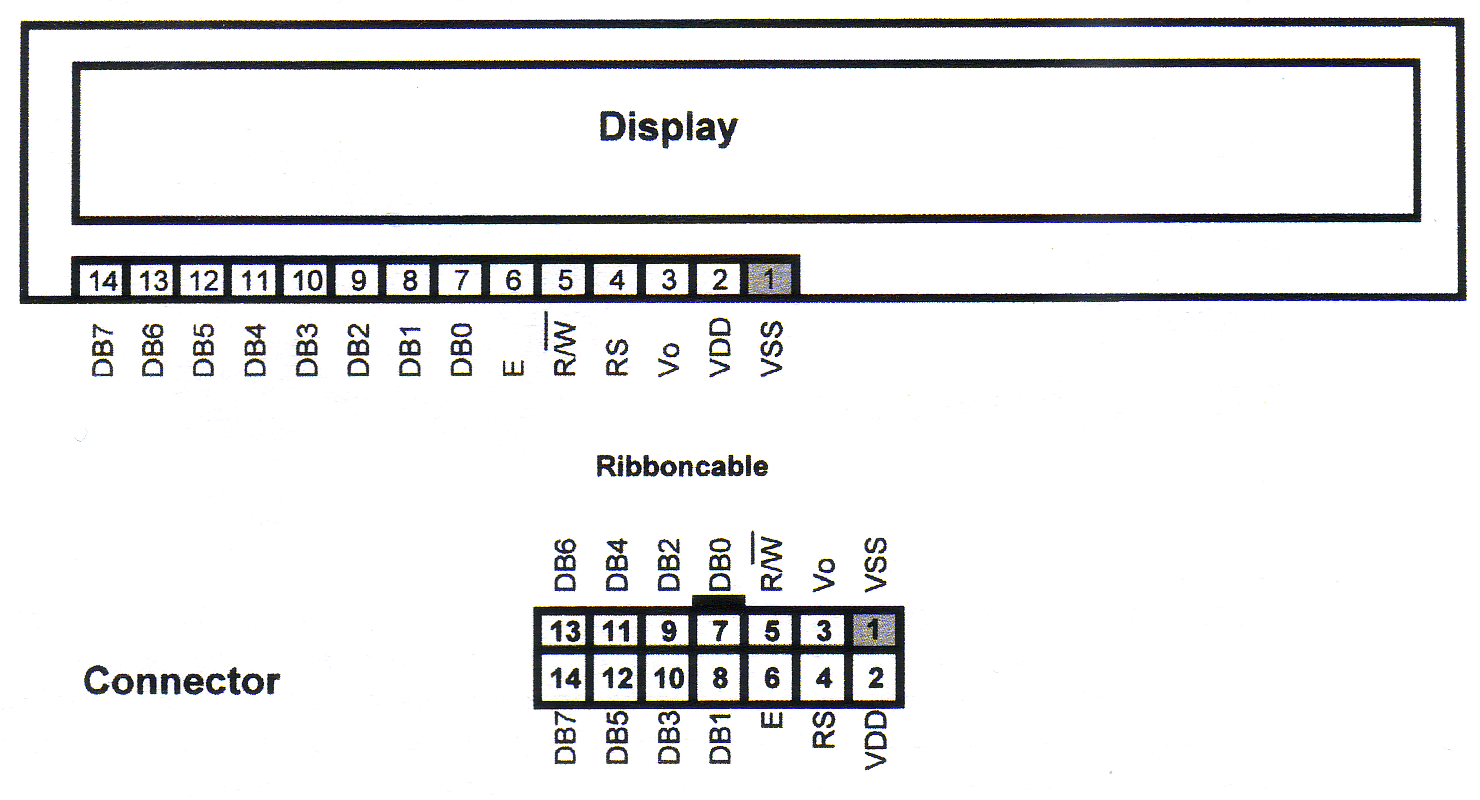

LCD-Display für Robot System, C-Control I, C-Control II, LC-Display 2x16 Zeichen Best.-Nr. 19 0911. Das K-Display ist zur Anzeige von Messwerten und Betriebszuständen des Robot Systems RP5 und der C-Control I und C-Control II Einheiten bestimmt. Der Betrieb ist an allen C-Control Einheiten mit Display Anschluss möglich. |
|
Hinweise zum Betrieb des LC-Displays am Robot System RP5 entnehmen sie
bitte der ausführlichen Bedienungsanleitung des Robby RP5 Roboters (Conrad
Best.- Nr. 19 03 33) und der ausführlichen Bedienungsanleitung der
Erweiterungsplatine Robby RP5. (Conrad Electronic Best. Nr. 19 03 33) Beide
Bedienungsanleitungen finden Sie auf der beiliegenden CD- Rom des Robby RP5
Roboters oder auf unserer Webseite: www.c-robotics.de. Hinweise zum Betrieb des LC-Displays an den C-Control Einheiten entnehmen sie bitte den ausführlichen Bedienungsanleitungen der C-Control Einheiten oder auf unserer Webseite: www.ccontrol.de. |
|
Bestimmungsgemäße Verwendung |
|
|
| 3. Ansteuerungsprinzip |
|
|
|
|
|
Der Baustein enthält keine Zahlendecoder für jede einzelne Stelle, wie ich erst vermutet habe, sondern sammelt die Ansteuerungssignale aus einem seriellen 8-Bit-Schieberegister ein - das ist insofern bemerkenswert, als das dadurch natürlich Freiheit in der Anseteuerung der einzelnen Segmente jedes Digits entsteht. Andererseits verlagert sich hier deutlich der Aufwand an Elektrnik deutlich von Hardware zu Software ;-) |
|
|
|
|
|
| 4. Anwendungsgebiete |
|
|
|
|
|
Der Baustein enthält keine Zahlendecoder für jede einzelne Stelle, wie ich erst vermutet habe, sondern sammelt die Ansteuerungssignale aus einem seriellen 8-Bit-Schieberegister ein - das ist insofern bemerkenswert, als das dadurch natürlich Freiheit in der Anseteuerung der einzelnen Segmente jedes Digits entsteht. Andererseits verlagert sich hier deutlich der Aufwand an Elektrnik deutlich von Hardware zu Software ;-) |
|
