D410D

Letztmalig dran rumgefummelt: 12.10.06 17:50:44

2, 3,4-Eingangs-AND mit je einem invertierendem Eingang - Kurzschlussfester Treiberschaltkreis

Pin-Belegung des 14-poligen DIL's D bzw. E410D

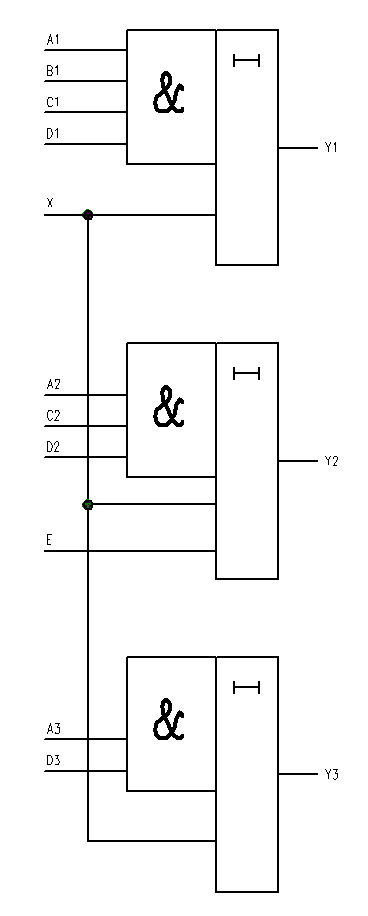

Logische Funktion  des 14-poligen DIL's D bzw. E410D

Logische Funktion

• Y1 = A1 · B1  ·  C1  · D1

• Y2 = A2 · B2  ·  D2

• Y3 = A3 · D3

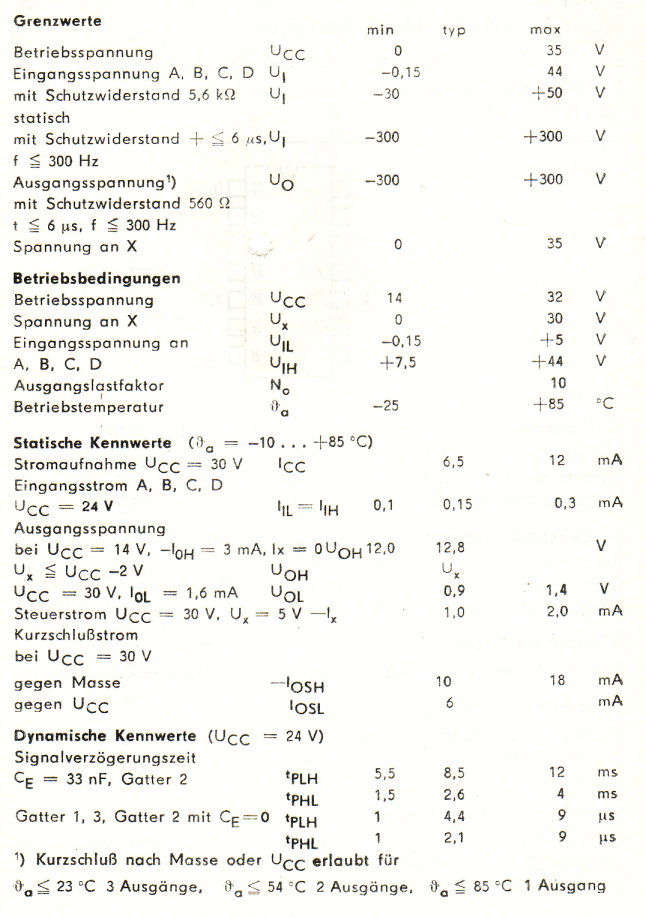

Technische Daten  des 14-poligen DIL's D bzw. E410D

---
