| 74245; 74LS245; DL245; 74HCT245 |
|
|
Leztmalig dran rumgefummelt: 25.12.06 11:58:42 |

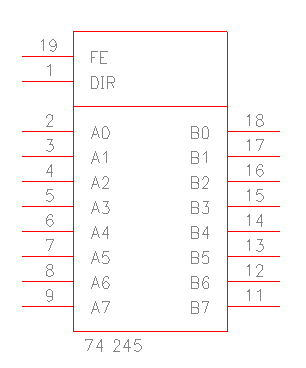

Pin-Belegung des 20-poligen DIL's 74245, 74LS245, 74HCT245
| Parameter | Formelzeichen | minimal | maximal | Einheit |
| Betriebsspannung | UCC | 4,75 | 5,25 | V |
| H-Ausgang auf A | -IOHA | - | 1 | mA |
| H-Ausgang auf B | -IOHB | - | 5 | mA |
| L-Ausgang auf A | IOLA | - | 16 | mA |
| L-Ausgang auf B | IOLB | - | 32 | mA |
| H-Eingangsspannung | UIH | 2 | - | V |
| L-Eingangsspannung | UIL | - | 0,8 | V |
| Umgebungstemperatur | va | 0 | 70 | Grad Celsius |

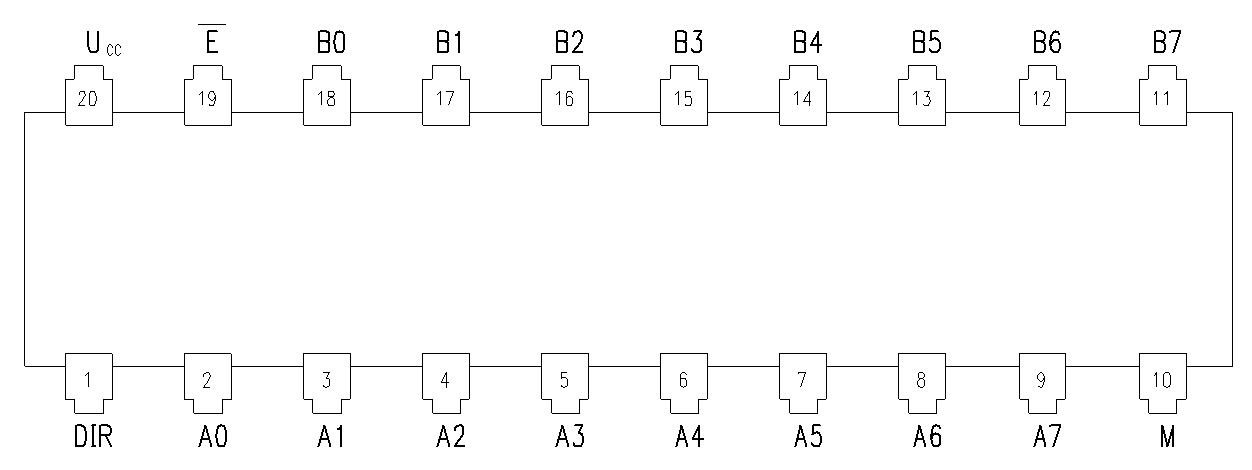

Pin-Belegung des 20-poligen DIL's 74245, 74LS245, DL245, 74HCT245
technische Daten des 20-poligen DIL's 74245
