| i8286 | |
|
Einsatzmöglichkeiten und -bedingungen:
als Verstärker
als Ausgangssteuerung
8 Treibereinheiten aus je zwei antiparallelgeschaltete Treiberstufe
H an OE: alle Ausgänge hochohmig
L an OE: Freigabe der Ausgänge
H an DIR: Datentransport von A nach
L an DIR: Datentransport von B nach A
8 Bit Bidirektionale BUS-Treiber 8286/8287
| OE (9) | DIR (11) | Ausgang, Datentransport | Zustand Ein-/Ausgänge |
| L | L | B->A | freigegeben |
| L | H | A->B | freigegeben |
| H | L | Z | hochohmig |
| H | H | Z | hochohmig |
Schalttabelle des bidirektionalen BUS-Treibers 8286 (bzw. 8287)

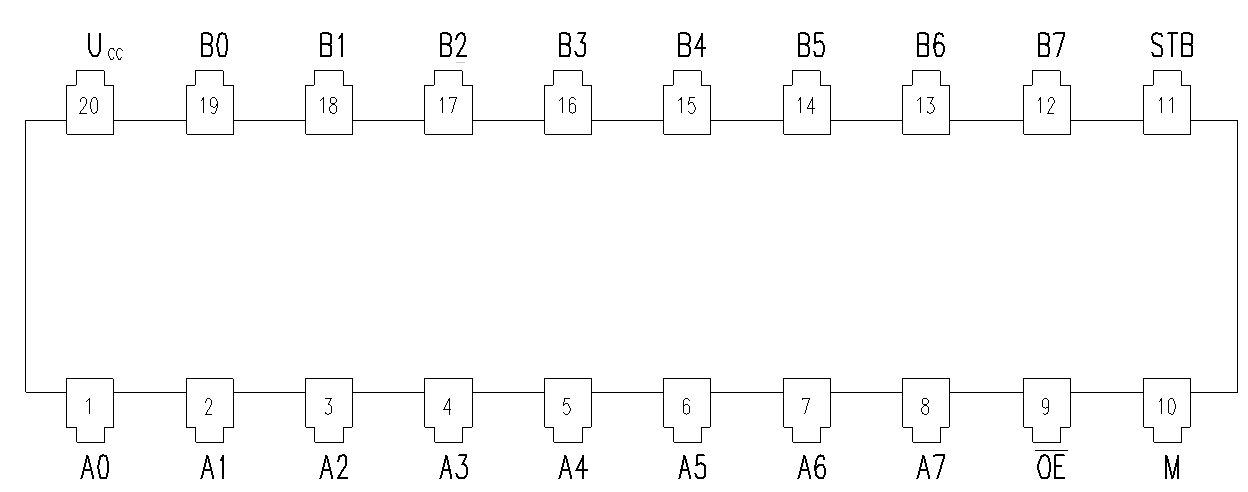

Pin-Belegung des 20-poligen DIL's 8286

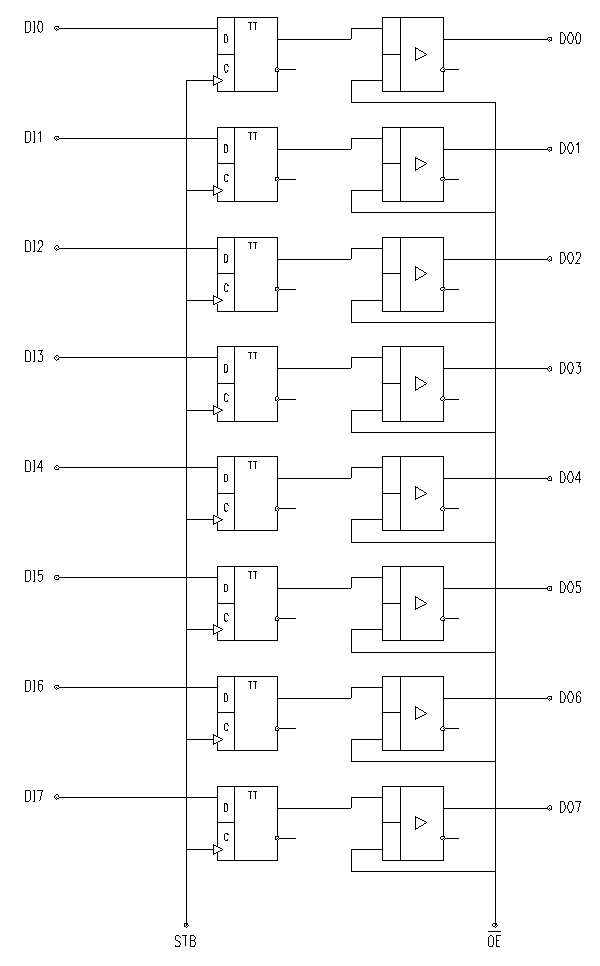

Interne Schaltung der IS 8282
| Parameter | Formelzeichen | minimal | maximal | Einheit |
| Betriebsspannung | UCC | 4,75 | 5,25 | V |
| H-Ausgang auf A | -IOHA | - | 1 | mA |
| H-Ausgang auf B | -IOHB | - | 5 | mA |
| L-Ausgang auf A | IOLA | - | 16 | mA |
| L-Ausgang auf B | IOLB | - | 32 | mA |
| H-Eingangsspannung | UIH | 2 | - | V |
| L-Eingangsspannung | UIL | - | 0,8 | V |
| Umgebungstemperatur | va | 0 | 70 | Grad Celsius |
Betriebsbedingungen
für bidirektionalen BUS-Treiber 8286 (bzw. 8287)
A: Prozessorseite, B: Datenbusseite
