5.7. NOR-Gatter

Letztmalig dran rumgefummelt: 24.07.19 10:57:51

	Die logische NOR-Funktion ist neben der NAND-Funktion eine der absoluten Grundfunktionen. Alle anderen Funktionen lassen sich darauf zurückführen. Dieser Fakt wird auch von der Industrie ausgenutzt, indem andere Funktionen technologisch insbesondere in der CMOS-Technologie nicht oder lediglich in geringem Umfang bereitgestellt werden. Dies ist ja auch bedingt durch die oben genannte Bedingung überhaupt nicht notwendig.
	1. Schaltlogik des NOR-Gates 2. Bauelementelisten des NOR-Gates 3. Aufspleißen des Mehreingangs-NOR durch Zwei-Eingangs-NAND 4. Verwandte Themen
	die Elektronikseiten NOR-Logo inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Wissen für Fortgeschrittene der Informatik
	sind eine wichtigsten Grundschaltung der Digitaltechnik
	viele logischen und Folgschaltungen lassen sich mit Elementen der NOR-Schaltung realisieren
	Allgemeines zum Schaltverhalten binärer Elemente

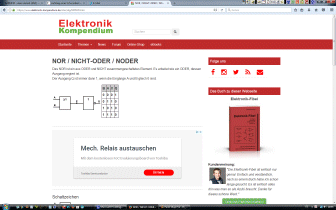

	Logische OR's treffen ihre Aussage auf Wahrheit bei mindestens einer High-Aktivität aller Eingangsbits ... alles über die NOR-Schaltung beim ELEKTRONIK-Kompendium

	Der Ausgang eines NOR-Logik-Gates ist genau dann "H", wenn alle Eingänge gleichzeitig "L" führen. Man nennt dies auch die Hauptzeile einer logischen Funktion, es ist diejenige, welche entsprechend der logischen Verknüpfungsfunktion "H" am Ausgang führt.
	x1 x2 y L L H L H L H L L H H L Schalttabelle des NOR-Gates mit zwei Eingängen Hauptzeile rot dargestellt

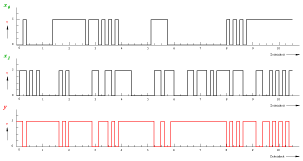

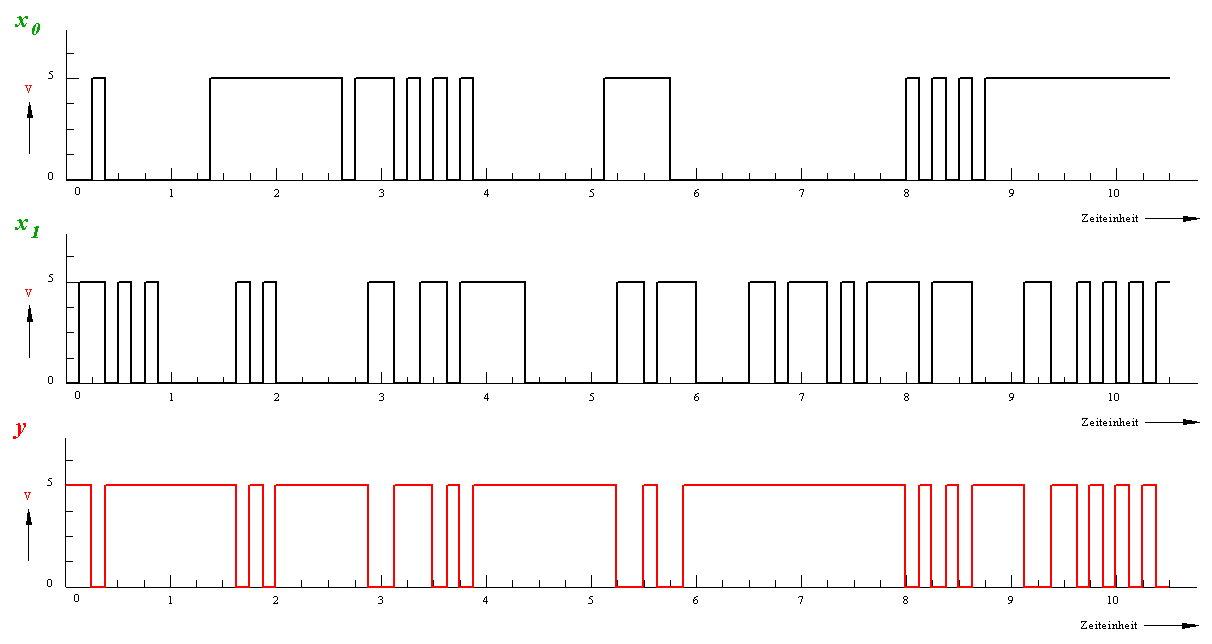

	Schaltbild des NOR-Gates nach DIN 40900 Signalverlaufsdiagramm eines 2-Eingangs-NOR ... alles über die logischen Schaltzeichen beim ELEKTRONIK-Kompendium
	Hauptzeile: y ist genau dann gleich eins, wenn beide Eingänge null führen!
	Ersatzschaltung des NOR-Gates mit NAND

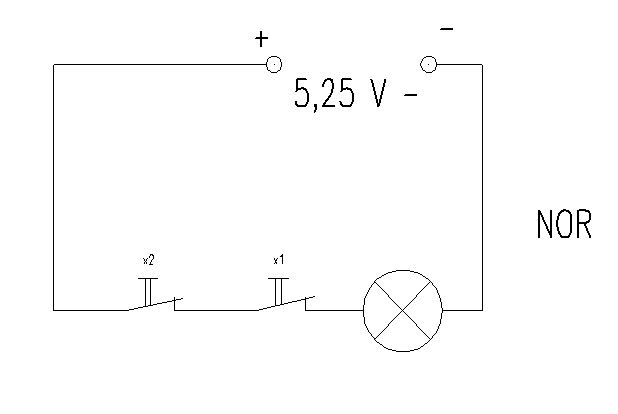

	Ersatzschaltung des NOR-Gates mit mit Schaltern (... oder auch mit Relaiskontakten)

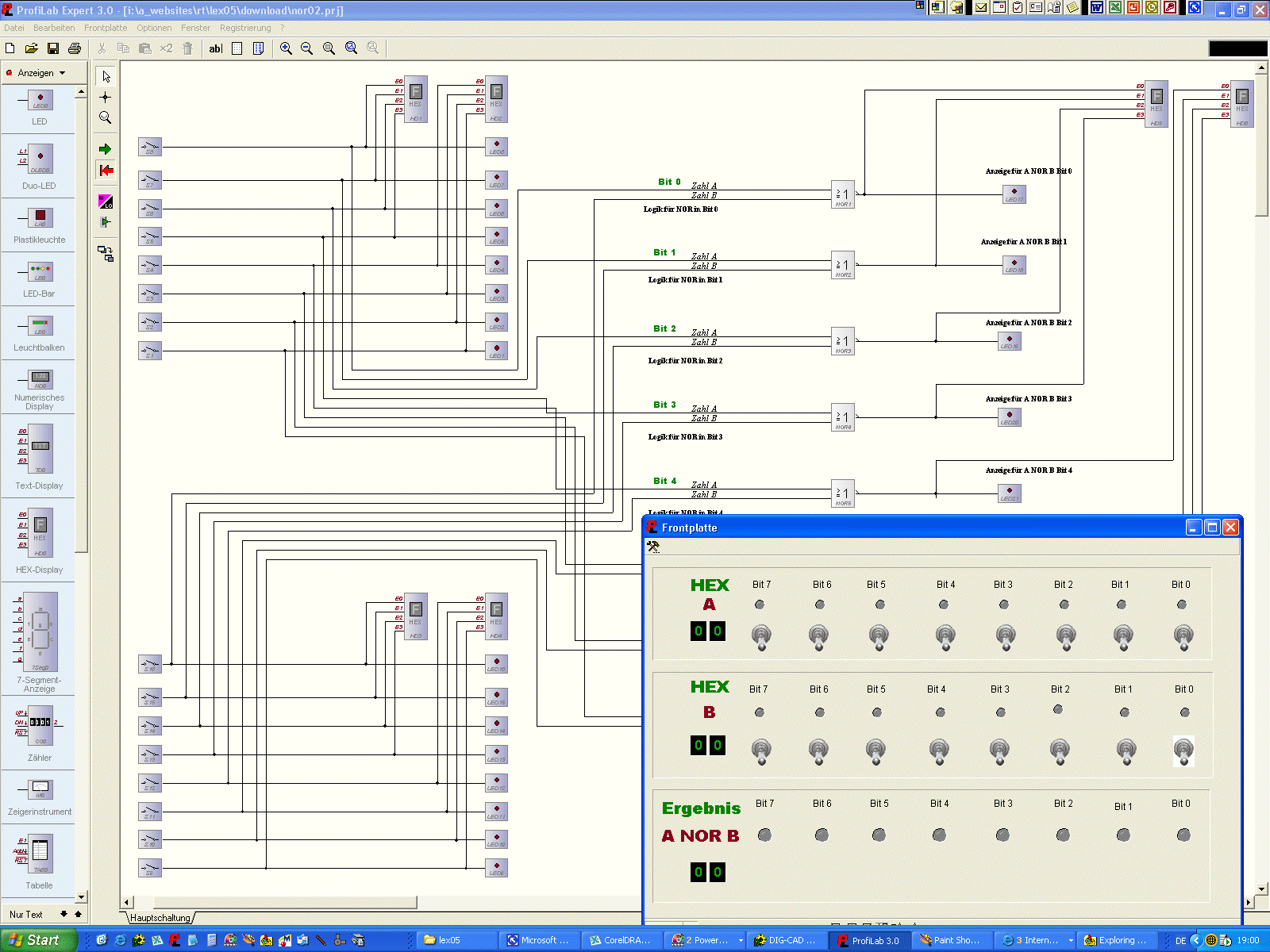

	Acht-Bit NOR-Verknüpfung Acht-Bit NOR-Verknüpfung als Profi-Lab 3.0-Datei zum Download
	Delphi-Projekt als ZIP-Arciv

* Achtung: 74-er Reihe anders belegt als 74LS (auch nicht funktionsgleich!)!!!

** Achtung: verschiedene Eingangslogiken

elektrische Bauelemente-Übersicht NOR-Gates in verschiedenen Technologien

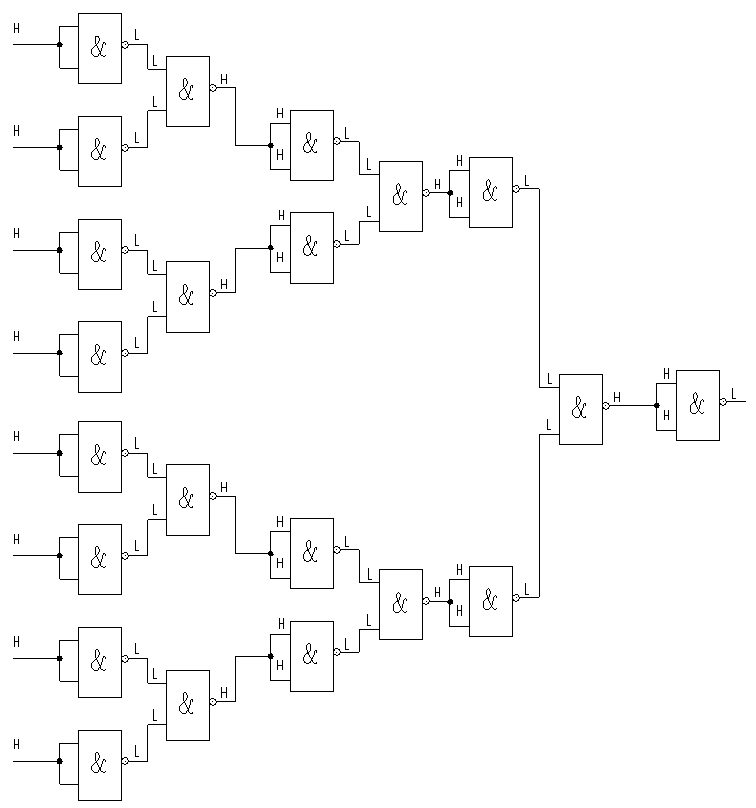

Achteingangs-NOR realisiert mit Zeieingangs-NAND

4. Verwandte Themen

	Aussagenlogik, Logik und Kombinatorik, Kanonische Normalformen - aber auch die Gesetze zur logischen Schaltungsentwicklung sowie auch ihre Vereinfachung spielen alle in diese Feld der Grundlagen. Hier einige Tipps, um diese näher zu beschnuppern, oder daran vollkommen zu verzweifeln.
	logische Grundfunktionen Logikfunktionen und technologische Fertigungsverfahren Transistor-Kennlinienfeld Beschreibung des Eingangssignalverhaltens für die Party-Aufgabe Logiktabelle mit 5 Eingängen und 4 Ausgängen TTL-Liste Bool'sches Aussagenkalkül

---
