	Die Triangulation (Aufteilen einer Fläche in Dreiecke) ist das klassische Verfahren zur Erstellung eines trigonometrischen Vermessungsnetzes als Dreiecksnetz für die Zwecke der Erdmessung, der Landesaufnahme sowie als Grundlage für weitere Vermessungsarbeiten. nach Wikipedia
	1. Verfahren der Triangulation. 2. ... die Aufgabe ... 3. Theorie & Praxis der Datenbanken 4. Das Projekt 5. Lösungsvorschläge 6. Verwandte Themen
	fächerverbindender Unterricht Logo für den Profilunterricht Klasse 10 - Thema Programmierung - Boden inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Wissen für Fortgeschrittene

1. Verfahren der Triangulation

	Winkel lassen sich im Gelände wesentlich einfacher (berührungslos) und genauer messen als Längen, besonders wenn die Längen sehr groß sind. Daher wurde für die großräumige Vermessung der Erdoberfläche das Verfahren der Triangulation verwendet. Sind die Winkel zwischen den Seiten eines Dreiecks und die Länge einer seiner Seiten bekannt, so lassen sich die Längen der anderen Seiten mittels trigonometrischer Formeln berechnen. Damit ergeben sich auch die Lagebeziehungen der Dreieckspunkte in einem Koordinatensystem. Als Voraussetzung muss die Länge einer Seite eines Dreiecks bekannt sein. Da die Seiten mit einer Ausdehnung von 30–50 km jedoch zu lang für eine direkte Messung sind, wird eine kürzere Strecke von nur einigen Kilometern Länge zwischen zwei Festpunkten mit einem Basismessgerät durch Aneinanderlegen von Maßstäben oder mit Messbändern oder -drähten genauestens vermessen. Diese nennt man auch die Basis des Trigonometrischen Netzes. Die ermittelte Länge wird durch ein Basisvergrößerungsnetz auf eine Seite des eigentlichen Netzes übertragen, von der ausgehend alle restlichen Seiten berechnet werden können. Spezielle moderne Triangulationsverfahren der Geodäsie sind: Stellartriangulation: In der Landesvermessung werden die Zielpunkte nicht mit direkter Winkelmessung, sondern durch fotografische Aufnahmen vor dem Hintergrund des Sternhimmels eingemessen Satellitentriangulation: In der Satellitengeodäsie ein Verfahren zur Einmessung von Bodenstationen mittels gleichzeitig fotografierter Satellitenpositionen
	Durch Verbinden der Dreiecke mit gemeinsamen Eckpunkten zu einem Dreiecksnetz können die schon bestimmten Seiten eines Dreiecks als Basis zur Berechnung der benachbarten Dreiecke dienen. Als Dreieckspunkte wurden geodätische Festpunkte auf erhöhten Stellen der Landschaft, beispielsweise Bergkuppen oder ersatzweise Türmen, errichtet. Hohe Bauwerke sind allgemein weniger geeignet, da sie sich senken und dabei ihre Neigung und damit die Lage des erhöhten Punktes verändern können. Von jedem dieser Punkte werden mit einem Theodolit die Winkel zwischen sämtlichen hier endenden Dreiecksseiten ermittelt, indem die jeweils anderen Punkte der Seite angezielt werden. Dazu müssen die Punkte untereinander freie Sicht haben. Damit sind aber erst die Lagebeziehungen der Punkte untereinander ermittelt. Das Netz ließe sich noch als Ganzes auf der Erdoberfläche verschieben und drehen. Daher wird noch ein Fundamentalpunkt ausgewählt. Mittels astronomischer Beobachtungen wird seine genaue Lage im geodätischen Gradnetz und die Nord-Abweichung der Richtung (Azimut) zu einem weiteren Festpunkt bestimmt. In der Regel wird das Dreiecksnetz überbestimmt, das heißt, es werden nicht nur die Dreiecke bestimmt, die zu einer einfachen Überdeckung des Messgebietes notwendig sind, sondern alle, die sich durch die gegenseitige Beobachtbarkeit der Punkte ergeben. So kann durch Ausgleichsrechnung die Genauigkeit gesteigert werden.

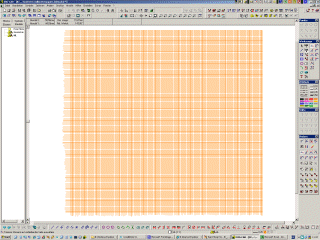

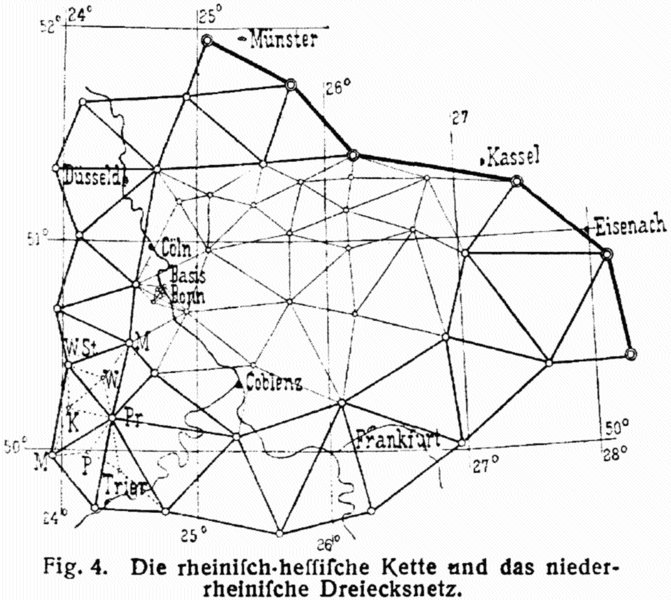

	Triangulation Rhein-Hessen   vollständiges Koordinatensystem zum Experimentieren Millimeterpapier-Datei zum Experimentieren Dreiecksnetz Rhein-Hessen Amateurfunk und Königlich Sächsische Triangulation Koordinatensystem Millimeterpapier

... wir greifen uns da etwas heraus: Der Diskurs Erzgebirge

	Diskurse sind ein Auszug aus dem Gesamtsystem der Objekte, welche für unsere aktuellen Betrachtungen relevant (also von Bedeutung) sind. Beschrieben werden die einzelnen Objekte durch gemeinsame Merkmale. Beziehungen zwischen den Objekten werden über die Schlüssel (Keys) vermittelt.
	Objekte: STADT FLUSS STRASSE SEE INDUSTRIE LAND_WTS KULT_EINR BERG LANDKREIS BILDUNG

3. Theorie & Praxis der Datenbanken

	Anmerkung

4. ... unsere Aufgabe ...

	Zu entwickeln ist ein Gesamtsystem eines Diskurses - also nicht nur die einzelnen Datentabellen. In einer Grafik ist aufzuzeigen, wie diese via Schlüsselkonzept mieinander verbunden sind und ein System von Abfragen sollte zeigen, wie man prinzipiell aus dem Datenbestand Informationen herausfiltern kann (Datenprojektion)
	... ein Muster zum Abgucken ;-) Entity-Relationship-Modelling SQL   Relationhip I - AUTOHANDEL ERM Standard-System-Query-Language

5. Link- und Ideensammlung - Ausblick

6. Verwandte Themen

	Wo fängt man hier an, geschweige denn davon zu reden, wo man aufhört. Läuft doch in diesem Punkt die gesamt Informatik und die Problemklasse Computer zusammen. Aber merke: Informatik ist nicht gleich Computer - dies als goldenen Worte aller derjenigen, die da meine, weil sie gerne etwas mit Computern machen, seien sie die geborenen Informatiker.
