| Base Shield Sensor I/O Expansion Board/ Micro-controller Expansion Module for Arduino |
|
|
Letztmalig dran rumgefummelt: 02.03.23 04:21:57 |
 |
... in meiner Wahrnehmung machte der ARDUINO den Anfang - nach oben jedoch dürfte die Spirale offen sein und im Bereich der neuen Generation von Microcomputern haben wir wohl einige neue "Durchstarter" - dies gilt zumindest für den Bereich der "Minianwendungen" (Microsteuerungen, aber dies schon auf Basis eines Betriebssystems mit eigener grafischer Oberfläche) - und diese können derzeit schon ganz schön groß werden ... |
|||||
 |
1. Vorkenntnisse ... |
|||||
 |
|
|||||
 |
Quellen: |
| 1. Vorkenntnisse ... |
|
|
 |
| 2. Funktionsbeschreibung ... |
|
|
|
|
|

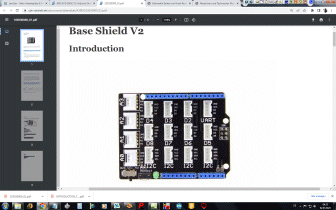

Als Erweiterungskarte verfügt der Base Shield v2 über zahlreiche Grove-Anschlüsse, was ihn zu einem praktischen Utensil für die Kombination verschiedener Grove-Produkte macht. Und er ist kompatibel mit einer Reihe von Arduino-Produkten. |
|
Technische Merkmale Leistungsverträglichkeiten: Jeder Grove-Stecker verfügt über vier Adern, einen für Vcc. Allerdings braucht nicht jedes Mikrocontroller-Mainboard 5V; einige benötigen 3,3 V. Deshalb verfügt der Base Shield v2 über einen Schalter. Mit dem Schalter kann die Vcc-Spannung entsprechend eingestellt werden, sodass sie mit der Spannung für das Mainboard übereinstimmt. Wird das Base Shield v2 zusammen mit dem Arduino UNO verwendet, muss der Schalter auf die Position "5V" gestellt werden! Für den Seeeduino Arch auf die Position "3.3V"! Board-Kompatibilitäten: Die Pinbelegung ist dieselbe wie beim Arduino UNO R3. Zusätzliche Pins SDA und SCL befinden sich neben dem Pin AREF; zwei weitere neue Pins beim Pin RESET; mit IOREF können sich die Shields an die Spannung anpassen, die vom Board geliefert wird. In Zukunft werden Shields sowohl mit dem Board, das den AVR verwendet und mit 5 V arbeitet, kompatibel sein, als auch mit dem Arduino Due, der mit 3,3 V arbeitet. Der zweite Pin ist nicht belegt und für zukünftige Zwecke reserviert. ---- Gemäß Arduino UNO. Hinweis Bei Verwendung des Base Shield v2 mit dem Seeeduino V3 gehen die Lötpads an P1 und P2. Für die Verwender von Grove (vor allem Anfänger) gibt es Anleitungen im pdf-Format. Bevor man das Produkt verwendet, sollte man unbedingt die Kapitel "Preface", "Getting Started" und "Introduction to Grove" lesen! |
| 3. RASPBERRY ... |
|
|
|
|
|
|
|
| 4. Banana-Pi ... |
|
|
|
|
|
|
|
| 5. Verwandte Themen ... |
|
|
|
|
|
Angefangen bei diskreter digitaler Logik zeigen wir hier auch den historischen Weg in den Schritten über Einzelbauelemente bis zum heute gängigen "Physical Computing" mit Minimalanforderungen, jedoch maximaler Leistung. Was heute in eine Streichholzschachtel passt, füllte noch vor 65 Jahren ganze Häuserblöcke - ganz zu schweigen von dem "Kraftwerk", welches die benötigte Elektroenergie bereit stellte. |
||||||||||||||||||||
|
|
