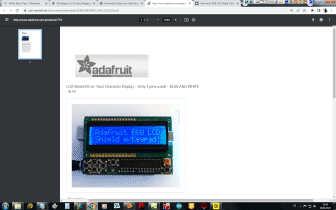

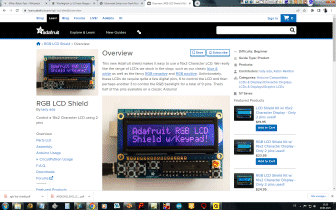

Das LCD-Shield mit 5 Tastern von Adafruit ist unter anderem für den Arduino™ konzipiert. Dieses neue Adafruit-Schild macht es einfach, ein 16x2-Zeichen-LCD zu verwenden. Wir mögen die Auswahl an LCDs, die wir im Shop führen, wie unser klassisches Blau-Weiß sowie das ausgefallene RGB-Negativ und RGB-Positiv. Leider benötigen diese LCDs ziemlich viele digitale Pins, 6 zur Steuerung des LCD und dann vielleicht noch 3 zur Steuerung der RGB-Hintergrundbeleuchtung für insgesamt 9 Pins. Das ist die Hälfte der Pins, die auf einem klassischen Arduino verfügbar sind!
Vor diesem Hintergrund wollten wir es den Leuten erleichtern, diese LCDs in ihre Projekte zu integrieren, also haben wir einen Schild entwickelt, mit dem Sie ein 16x2-Zeichen-LCD, bis zu 3 Pins für die Hintergrundbeleuchtung UND 5 Pins für die Tastatur steuern können, indem Sie nur die beiden I2C-Pins verwenden der Arduino! Das Beste daran ist, dass Sie diese beiden Pins auch nicht wirklich verlieren, da Sie i2c-basierte Sensoren, RTCs usw. anbringen und sie den I2C-Bus teilen lassen können. Dies ist eine superschnelle Möglichkeit, ein Display ohne den ganzen Verkabelungsaufwand hinzuzufügen.

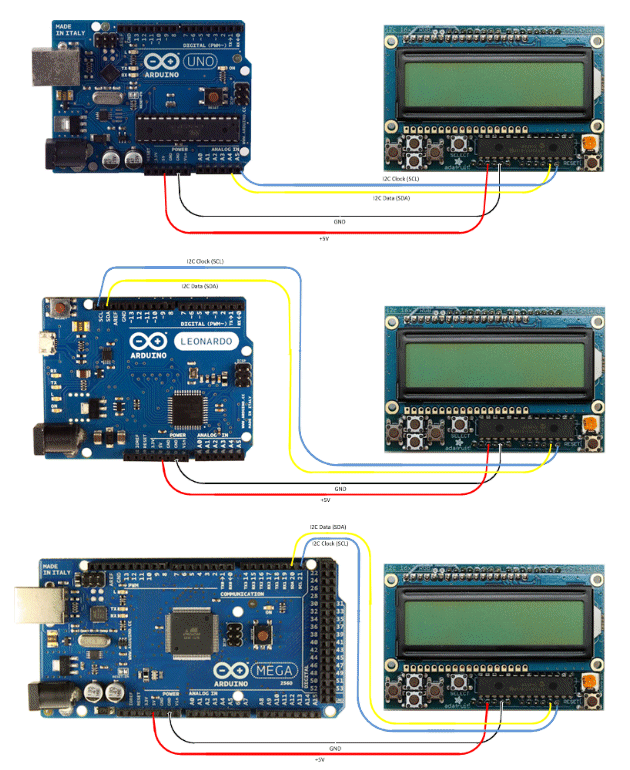

Das Schild ist für „klassische“ Arduinos wie Uno, Duemilanove, Diecimilla usw. konzipiert und verwendet die I2C-Pins von Analog 4 und Analog 5. Es funktioniert auch perfekt mit Arduino Mega R3. Frühere Megas haben die I2C-Pins an einer anderen Stelle und erfordern, dass Sie zwei Drähte von den I2C-Pins auf der Abschirmung löten und sie in die verschiedenen I2C-Positionen stecken.
Diese Abschirmung passt aufgrund der Höhe der Ethernet-Buchse nicht einfach auf ein Arduino-Ethernet.

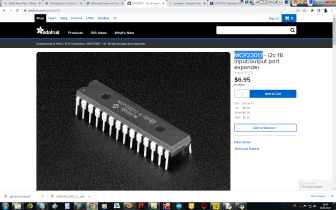

I2C-Port-Expander-Chip MCP23017 i2c (16 Input/Output) Port Expander Chips im Kit. Auf diese Weise können wir nur 2 Arduino-Pins verwenden, um das gesamte LCD und die Tasten zu betreiben.
