DIGI-DOT PANEL 8X8 HD MIT 64 X DIGITAL-LEDS, WS2812 history menue Letztmalig dran rumgefummelt: 12.02.23 00:59:20

... neben RASPBERRY Pi ist der ARDUINO das wahrscheinlich am meisten genutzte Hardware-Objekt in der jüngsten Geschichte der Amateur-Elektronik, wobei er drauf und dran ist, sich mit dem MEGA-Typ die Welt des Edge-Computings zu erobern und damit in prfessionelle Bereiche vorstößt.
 Die kleine LED-Matrix mit 5 Zeilen zu jweils 8 Elementen lässt sich mit einfacher Hardware realisieren, da jede einzelne LED über ihren eigenen Controller verfügt, dieser mit Puffern sowie eigener Adressierung ausgetattet ist und somit die Eingangssignale undlich lange puffern kann.

  1. Technischer Hintergrund ...
  2. Bibliotheken selbst erstellt ...
  3. Standard-Bibliotheken ...
  4. Banana-Pi ...
  5. Verwandte Themen ...

ARDUINO



ARDUINO-kompatible RGB Matrix, 64 LEDs, WS2812

begrenzt verwendbar - selbst aufpassen, ab welcher Stelle es Blödsinn wird ;-)

Wissen für Fortgeschrittene der Informatik
Quellen:
1. Technischer Hintergrund ... history menue scroll up

Standardmäßig veröffentlichte oder durch die Community erstellte Bibliotheken enthalten professionell geschriebenen Code, welchen der Bentzer wie eine Black-Box benutzt (... es ist nicht notwendig zu wissen, wie die Abläufe intern gestaltet sind, nur die Schnittstellen sowie Übergabe-Parameter müssen eingehalten werden).
... WS2812 ... erste Beispiele und Erfahrungen ... damit kann man starten

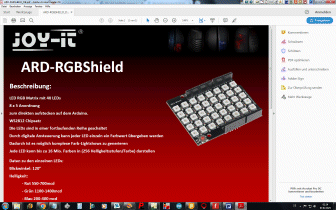

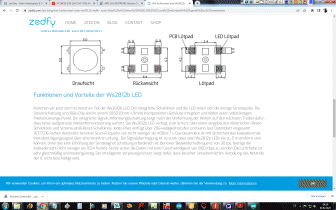

Funktionen und Vorteile der Ws2812b LED

RGB-LED Funktion



Basis-Infos

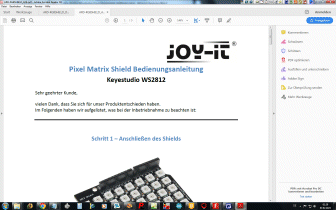

Bedienungsanleitung

... hier das erste Beispiel

Das Panel ist nahtlos anreihbar und kann mit gleichen Panelen zu beliebigen Clustern zusammengestellt werden. Vorteilhaft ist die Befestigungsmöglichkeit über M3 Schrauben, die LEDs werden dadurch nicht beschattet und auch die Anreihbarkeit wird nicht geschmälert. Die Stromdurchführungen sind hochdimensioniert und erzeugen selbst bei Höchstlast sehr geringe Spannungsabfälle. Die Stromzuführungen sind vergoldet daher korrossionsarm. Mittels M3 Kontaktsatz ist das Panel einfach zu kontaktieren, man kann auch direkt die Anschlussleitungen anlöten. Das Basismaterial ist hochwertiges FR4 Glasfasergewebe. Für einen hohen Kontrast ist die Hintergrundfarbe des Panels schwarz lackiert.
In Verbindung mit einem LED-Controller (z.B. LED-Player oder Controller-L) lässt sich das Panel bequem ansteuern

Technische Daten

Stromaufnahme bei Vollast (alle LEDs 100% weiß): ca. 3.3 A
Stromaufnahme bei Normallast (alle LEDs aus): ca. 52 mA
Spannungsabfall bei Vollast über die Klemmen: 0.03 V
Anzahl LEDs: 8 x 8 = 64 Stück
Ausrichtung: Snakecolums starting Bottom-Left (Jinx)
Abmessungen: 64 x 64 mm
Gewicht: 19g

Das Panel wird mit SK6812 oder WS2812B LEDs - je nach Verfügbarkeit - ausgeliefert. Die Helligkeit, die Farben und das Protokoll sind bei allen LEDs identisch.
2. Master-Anwendungsprogramm ... history menue scroll up

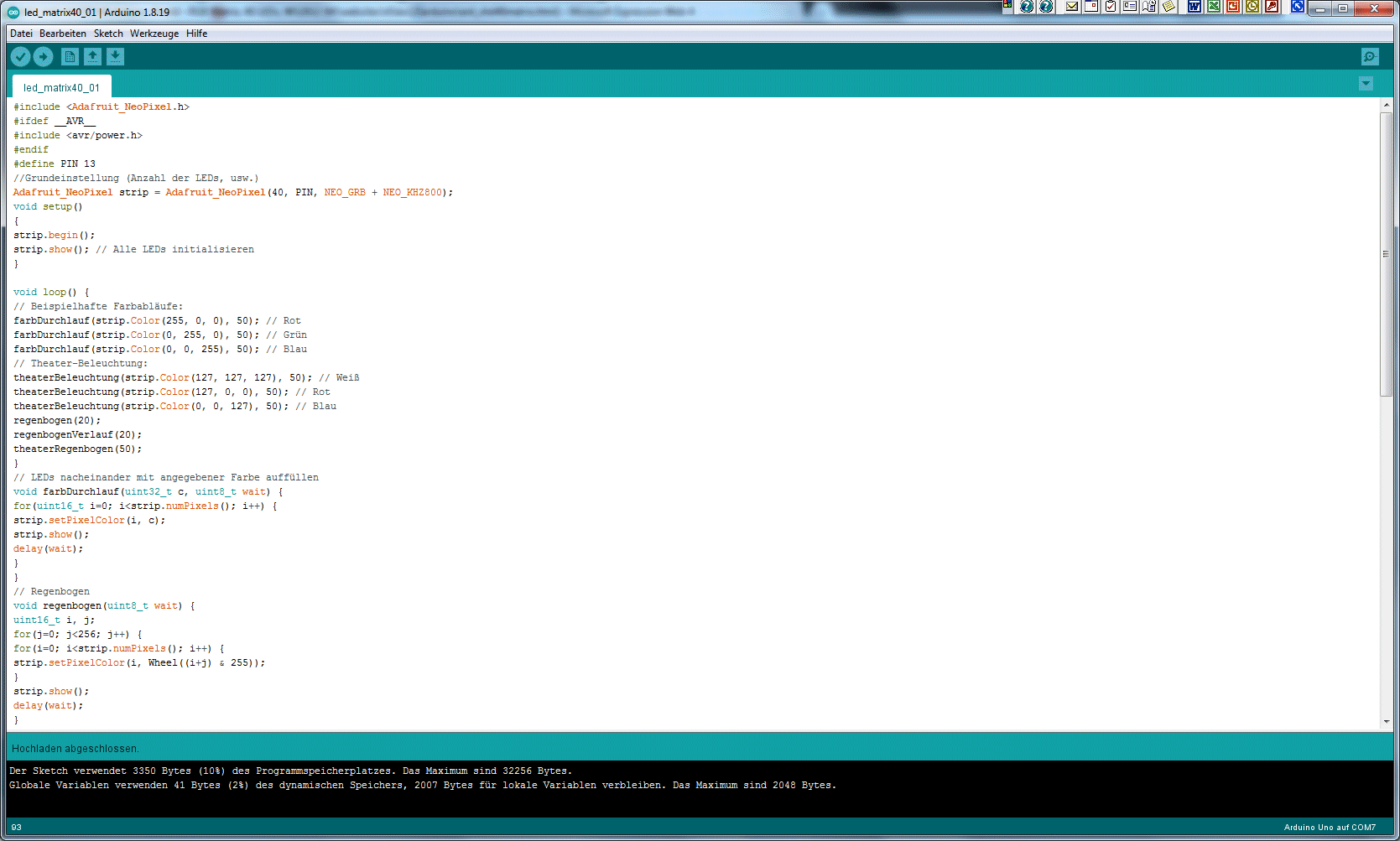

Einfach die Datenblöcke aus dem Sketch "erstes Bespiel" oben heraus kopieren - die Biblothek Adafruit NeoPixel einbinden - auf den Controller laden und fertig. Das funktioniert dann auf jeden fall schon einmal.
