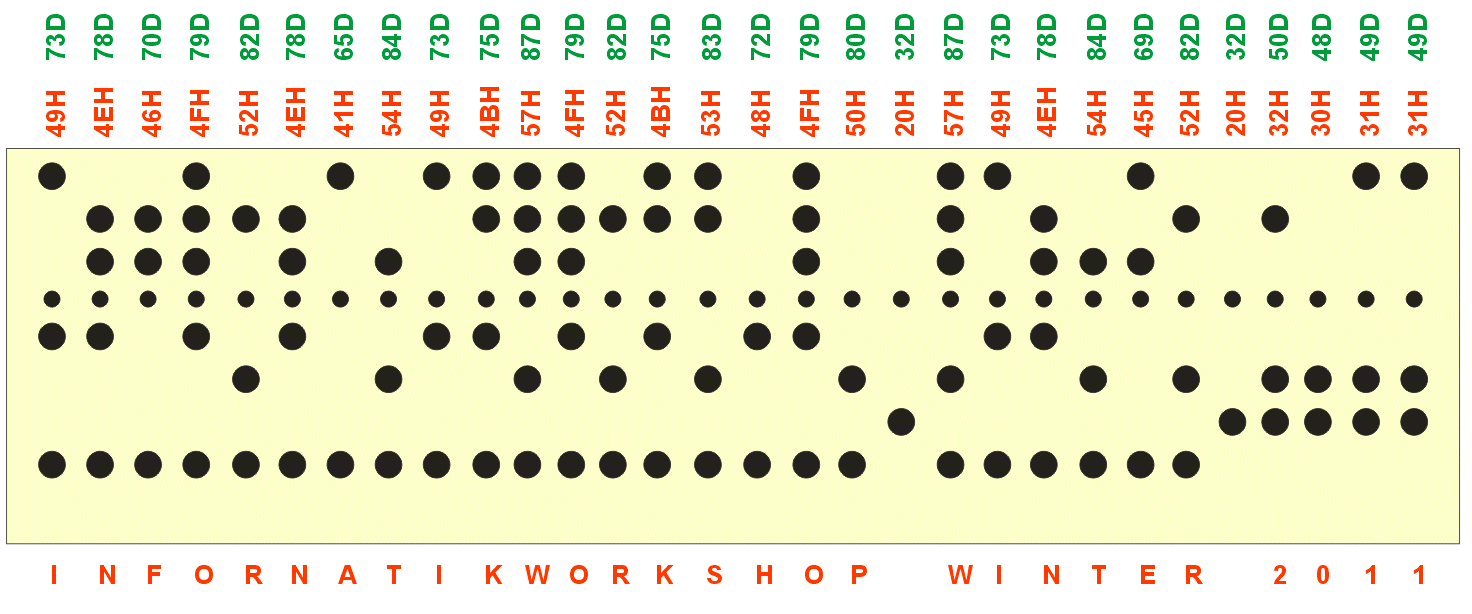

8-Bit Lochstreifenleser mit Sechzehnsegmentanzeige - gesteuert durch PIC-Mikrocontroller PIC16F877A

Letztmalig dran rumgefummelt: 17.02.12 17:57:17

	Um den LED-Komplex aus 6 × 35 aktiven Elementen ansteuern zu können ist es notwendig, zeitmultiplex zu arbeiten. Der Strom würde für mobilen Einsatz einfach nicht sehr lange reichen, wenn als Betriebsquelle eine Batterie zur Verfügung steht.
	0. Was man auch tun könnte ... 1. Technische Dokumentation der verwendeten Bauelemente 2. Prinzipschaltung und Wirkungsweise der Zeichensteuerung 3. Schaltungsentwicklung 4. Software-Entwicklung 5. Projekte & Linksammlung 6. Verwandte Themen
	Projekte mit Mikrocontrollern - also "Embedding-Systems" 8-Bit Lochstreifen-Leser ... ein Projekt ursprünglich von Maximilian Sell & Steve Kunze im Schuljahr 2010/2011 inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Informatik-Profi-Wissen
	Quellen: PIC-Microcontroller - 50 Projekte für Anfänger und Fortgeschrittene - Seite 315 ff. Technische und Theoretische Informatik  Seite ???

	... wäre der Einsatz von fertigen Systemen - das kann soweit gehen, dass der gewünschte Text lediglich noch in einen Flash-ROM geschrieben werden muss (eigentlich nur der zugehörige ASCII-Code). Davon merkt der naive "Programmierer" aber nichts mehr.
	Dot-Matrix-Komplettsysteme - aber man kann die Arbeitsweise nicht mehr erkennen Komplettsystem LED-Matrix mit integriertem Controller sowie festem Zeichensatz Blue Line Dot Matrix in LCD-Technologie Professionelle LED-Matrix-Steuerungen 8-Zeichen 5 Í 7 Led-Dot-Matrix mit ASCII-Zechensatz der HDSP-2110X-Serie BlueLine LCD Dotmatrix EA W162B-BNLW Professionelle LED Matrix-Ansteuerung

	Vom Controller bis zum statischen Speicher sowie Treibern ist alles, was digitale Hardware so erfordert mit an Bord. Gewiss werden solche Schaltungen im Bundle angeboten, aber dann kann man deren Komplexität nicht mehr erkenne, da ja alles in einen einzigen Chip gegossen wird.
	Anzeigebaugruppe mit der TC20-11AWH von Kingsbright 35-Dotmatrix TC20-11AWH Anschlussbelegung der 35-Dotmatrix TC20-11AWH standardisierter Zeichensatz von 35-Dot-Matrizen Modell der Laufschrift mittels 35-Dotmatrix - da kann man jedoch noch nicht das Multiplexerprinzip erkennen kann ;-) Datasheet TC20-11AWH Anschlussbelegung der TC20-11AWH Anschlussbelegung als Corel-Grafik 7 × 5 Matrizen - voller Zeichensatz Zeichensatz als Corel-Grafik
	Spalten-Steuerung mit dem 74LS299 der Schalkreis Datenblatt 74LS299 Arbeitsweise Anschlussbelegung 74LS299 Anschlussbelegung als Corel-Grafik 74LS299 Eingänge Funktion MR S1 S0 CP L X X X Asynchrones Löschen: Q0 - Q7 = 0 H H H   Paralleles Laden: I/On -> Qn H L H   Rechtschiebung: DS7 -> Q7, Q0 -> Q1 H H L   Linksschiebung: DS7 -> Q7, Q7 -> Q6 H L L X Speichern Ich muss in der Anwendung seriell links schieben - also ist S1 = H und S0 = L! Getaktet wird mit der L-H-Flanke an Clock
	Zeilentreiber ULN2803 Anschlussbelegung Anschlussbelegung der 35-Dotmatrix TC20-11AWH standardisierter Zeichensatz von 35-Dot-Matrizen Modell der Laufschrift mittels 35-Dotmatrix - da kann man jedoch noch nicht das Multiplexerprinzip erkenn ;-) ULN2803     7 × 5 Matrizen - voller Zeichensatz Zeichensatz als Corel-Grafik

	Im nachfolgend aufgezeigten Projekt sollen 6 Stück 35 Punkt-Matrizen so angesteuert werden, dass sie eine Laufschrift mit variabler Durchlaufgeschwindigkeit darstellen können. Die zentrale Steuerung soll ein PIC 16F877A übernehmen, bei dessen Portkonzept mit großer Vorsicht umgegangen werden muss, zumindest dann, wenn die Standardbibliotheken von JAL eingesetzt werden sollen (... und das sollen sie schließlich!). Zum Einsatz für die Anzeige kommen die Typen TC20-11HWT von Kingsbright, insgesamt 4 × 74LS299 Schieberegister als Taktgeber für die jeweilige Spalteninformation sowie ein 2764 als EPROM mit dem spaltenorganisierten Zeichensatz einer 35-Dot-Matrix, welche von einem 8-Bit Tristate-Treiber 74HC245 abgeschlossen wird. Die Spalten werden durch einen ULN2803, welcher hier als Schrittmotorentreiber etwas zweckentfremdet eingesetzt wird, gesteuert. Das Grundprinzip der Gesamtidee ist somit für einen Fachmann (welcher du natürlich noch nicht bist!), hinreichend beschrieben. ... eine Nacht über das Problem geschlafen und aus einer Spaltensteuerung ist eine Zeilensteuerung geworden. Nicht zuletzt aufgrund der Bauelemente-Einsparung. Das hat den Vorteil, dass nur noch 6 Digits zu bedienen sind.
	Anzeigebaugruppe mit der TC20-11AWH von Kingsbright 35-Dotmatrix TC20-11AWH Anschlussbelegung der 35-Dotmatrix TC20-11AWH spaltenweise Datenorganisation Steuerschema als Corel-Grafik zeilenweise Datenorganisation Steuerschema als Corel-Grafik

	Mit Sicherheit ist der PIC16F877 für die weitaus meisten Projekte völlig überdimensioniert und somit zu teuer und zu aufwendig (alte deutsche Rechtschreibung!). Für die Mehrzahl der kleinen "Elektronik-Anwendungen" und Aufgabenstellungen ist

	Groß ist die Palette der Fachleute, welche sich insgesamt mit den Möglichkeiten von Mikrocontrollern befassen - etwas enger wird's im Raum der Anwendung von PIC-Controllern. Trotzdem sind Möglichkeiten sowie Einsatzpaletten dieser Bausteine phantastisch - hier einige Impressionen im Winter 2011.
	Ansteuerung eines Dot-Matrix - Beispiel interessante Lösungen mit Dot-Matrizen

6. Verwandte Themen

	Was ist alles mit dem Betriebssystem eines MiKrocomputers verwandt? Antwort: faktisch der gesamte Bereich der Digitalelektronik und sowieso die gesamte Technik der Software-Technologie der Vergangenheit, Gegenwart sowie zumindest der nächsten Zukunft.
	35-Punkt-Matrizen und andere LED-Anzeigebaugruppen Blinken-Paint Elektronik-Workshops
	Der LC-80 Simulator POLYCOMPUTER Z80-CPU Mnemonic-Code-Notation höhere Programmierwerkzeuge ... und so funktioniert ein Computer   die beliebte alphabetisch sortierte Schnell-Liste die beliebte numerisch sortierte Schnell-Liste Allgemeine FLAG-Wirkung FLAG-Wirkung auf OP-Code-Gruppen Alphabetisch sortierte Dokumentation FLAG Teile I FLAG Teile 2 Allgemeine Funktionssymbolik Aktuelles sowie weiterentwickeltes Betriebssystem Blockschaltbild eines Einchiprechners
	Projekt Assemblerprogrammierung

---
