64KBit EPROM der Organisation 8KByte × 8Bit

Der 2764 ist derzeit das Bauelement mit der niedrigsten Speicherkapazität, welches noch in den Fertigungsprogrammen enthalten ist. Alle höher organisierten EPROMs andere Pinbelegung, da sie über einen größeren Adressraum verfügen, führen aber das gleiche Grundprinzip. Eventuell werden auch EEPROM - sogenannte Flash-ROM interessant für den Bastler, da einfach kostengünstiger.

1. Pinbelegung und Anschlusskonfiguration
2. Technische Daten des i2764
3. Lesen des EPROMs
4. Programmierung des EPROMs
5. Praktische Programmiertipps mit dem ELV-Programmer

Bilder unten zeigt die Anschlussbelegung des EPROM U2764. In Tabelle 1 sind die Grenzwerte der IS U2764 zusammengefasst. Die Tabelle 2 gibt die statischen Kennwerte wieder. In Tabelle 3, Bezug nehmend auf Bild 1, sind die dynamischen Kennwerte im Lesebetrieb dargestellt. Die Tabelle 4 sowie Bild 2 spezifizieren das Zeitverhalten bei der Programmierung.

Was wir verwenden:

Standard-Version 50 ms
21 V Programmierspannung
unbedingt auf richtige Polarität achten

nur eine Versorgungsspannung mit 5 Volt
höhere Speicherkapazität als seine Vorgänger 2708, 2716 und 2732
mit 8192 Worten zu 8 Bit voll decodiert organisiert - von 0000_H bis 1FFF_H
geringer Zugriffszeit mit 450 ns
geringe Leistungsaufnahme mit 550 mW im aktiven Zustand (das sind aber nach I = W/U mit 0,55/5=0,11 - also immer noch 110 mA)
geringe Leistungsaufnahme mit 195 mW im aktiven Zustand (das sind aber nach I = W/U mit 0,195/5=0,039 - also 39 mA)
Standard-Programmierspannung mit 25 Volt
Standby-Mode zur Reduzierung des Stromverbrauchs
vollstatische Arbeitsweise
vollständig TTL-kompatibel
einfacher Programmieralgorithmus (keine Mehrfachprogrammierung der Zellen - nur TTL-Pegel)
relativ geringer Bitpreis

In der Tafel unten sind die Betriebsarten des U2764 dargestellt. Die Betriebsart Lesen wird durch L-Pegel an den Auswahlsignaleingängen CE und (OE selektiert. Das Signal OE beeinflusst hierbei direkt die Ausgangstreiber des EPROM und kann zur Zusammenschaltung mehrerer EPROM genutzt werden. Mit einem H-Pegel an CE wird die Standby-Mode erreicht. Hierbei reduziert sich die Stromaufnahme des Chips um etwa 75 %. Anwendungsseitig ist zu beachten, dass die Zugriffszeit über den CE-Pin mit der Adresszugriffszeit übereinstimmt. In U880-Systemen sollte dieses Auswahlsignal also direkt aus den Adressen, ohne Einbeziehung der Steuersignale (MREQ, RD), erzeugt werden. Damit wird ein Kompromiss in Bezug auf notwendige Geschwindigkeitsklasse des EPROM und die Stromreduzierung eingegangen. Die Steuersignale können dann in das OE-Signal einbezogen werden.

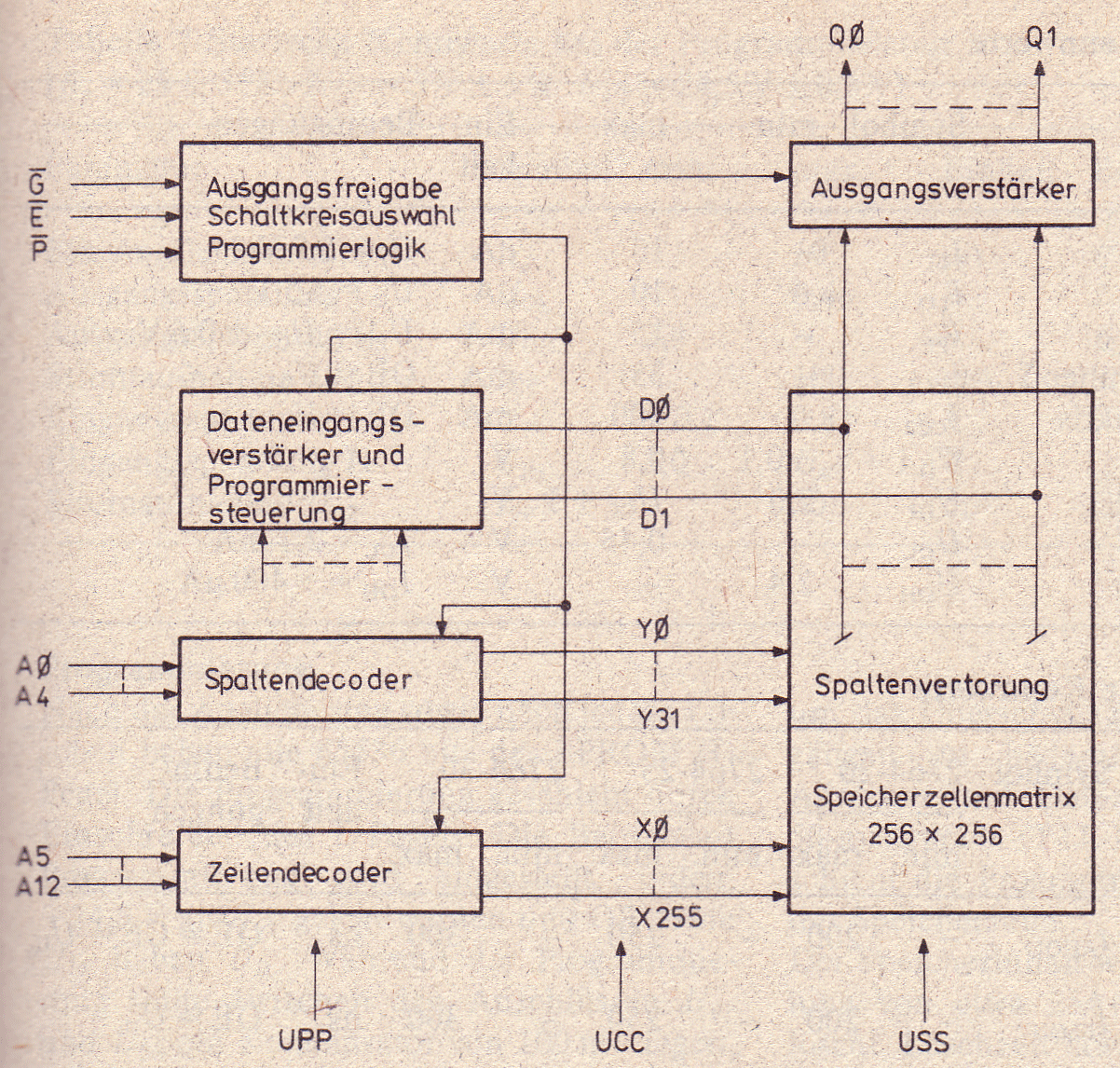

Internes Blockschaltbild des 2764

Betriebsarten des 8 KByte × 8 Bit EPROM 2764 (gilt auch für seine Äquivalente):

Betriebsart	Anschlüsse
Modus (Anschluss)	Eingabeadresse	D₀ bis D₇ (11-13; 15-19)	CE (20)	OE (22)	U_PP(27)	I_CC (28)	U_PP(1)
Lesen	A₀- A₁₂	D₀ - D₇	U_IL	U_IL	U_IH	I_CC2	U_CC
Ausgang gesperrt	A₀- A₁₂	hochohmig	U_IL	U_IH	X	I_CC2	U_CC
Programmieren	Impulse U_IL = U_I_H	U_IH	+25 V	+5V			D_IN
Vergleichen	UIL	U_IL	+25 V	+5V			D_OUT
Programmieren unterbrochen	U_IL	U_IH	+25 V	+5V			floatend

1. Pinbelegung und Anschlusskonfiguration

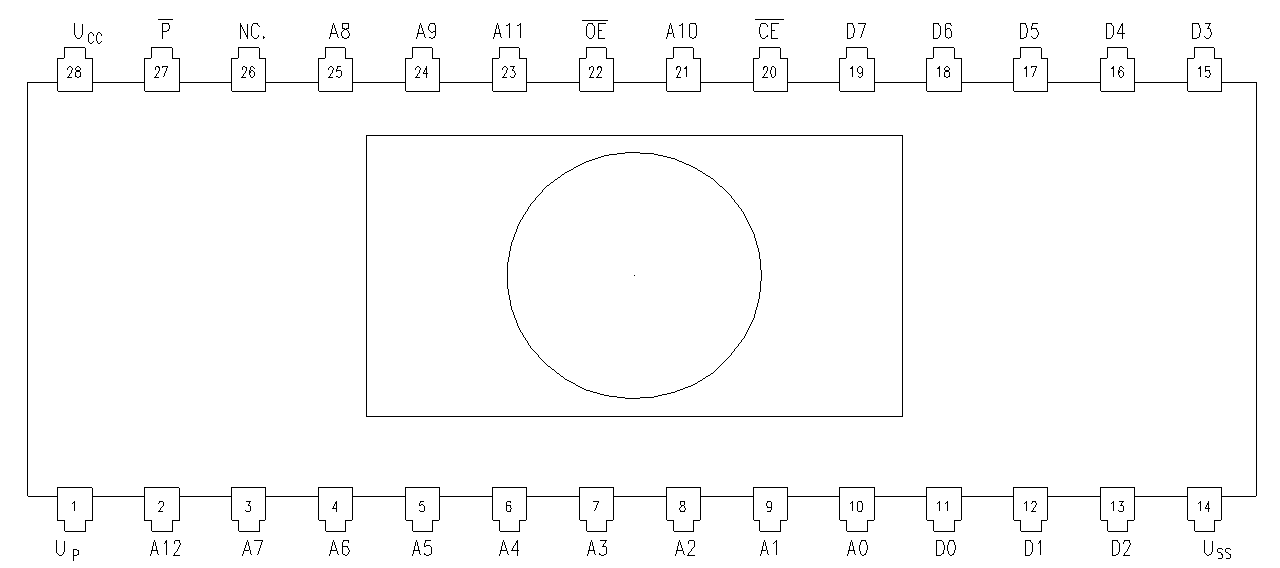

Pin-Belegung des 28-poligen DIL's 2764

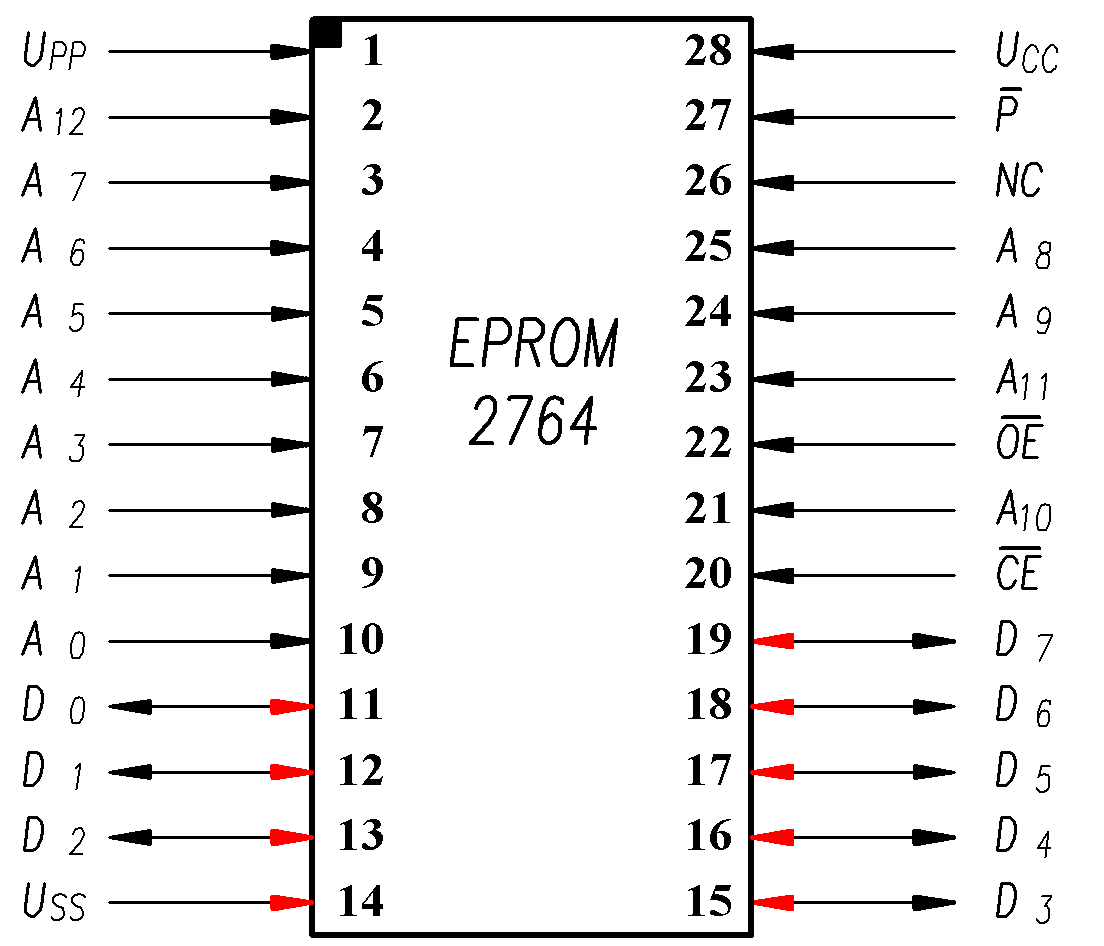

Funktionale Pinbelegung des 2764

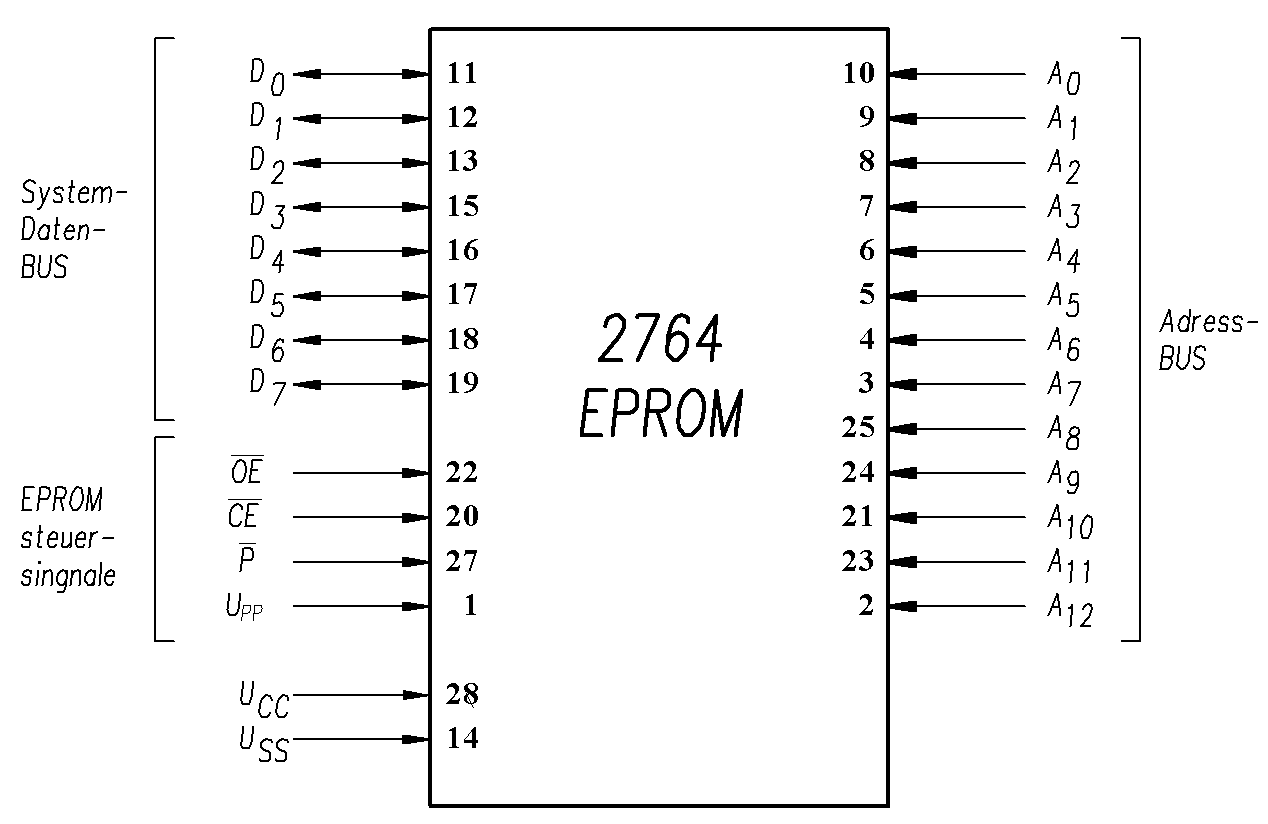

Technische Pinbelegung des 2764

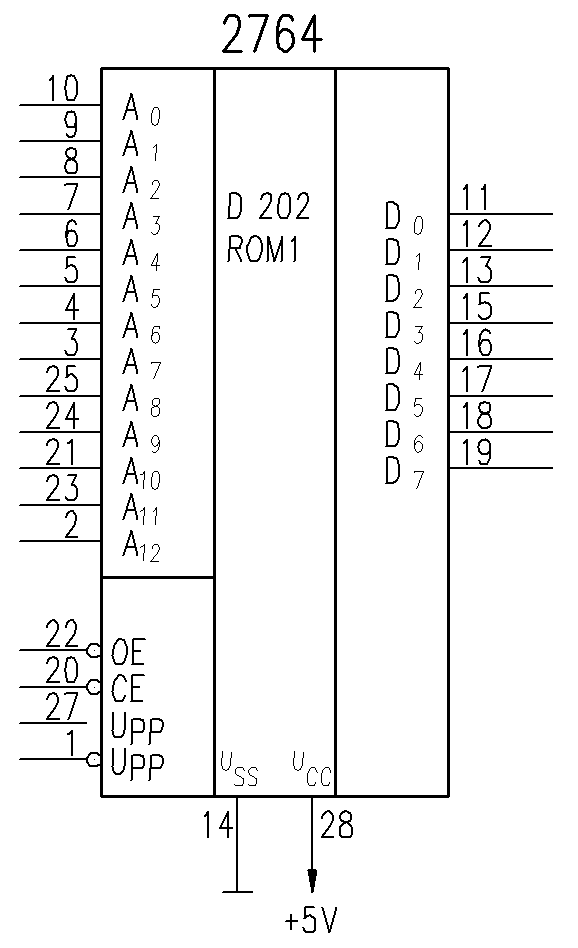

Schaltungstechnische Pinbelegung des 2764

2. Technische Daten des 2764

Werden die Toleranzbereiche eingehalten, jedoch nicht entsprechenden Funktionsparameter erreicht, arbeitet der IC nicht, er wird dadurch lediglich nicht zerstört.

Kenngröße	Kurzzeichen	minimal	maximal	Einheit
Betriebsspannung	U_CC	-0,6	7	Volt
Eingangsspannung	U_I	-0,6	7	Volt
Programmierspannung	U_PP	-0,6	27	Volt
Betriebstemperatur	Delta_a	-45	70	°C
Lagertemperatur	Delta_stg	-55	125	°C

Tabelle 1 Grenzwerte der IS U2764

Kenngröße	Kurzzeichen	minimal	typisch	maximal	Einheit
Betriebsspannung	U_CC	4,75	5	5,25	Volt
L-Eingangsspannung	U_IL	-0,1		0,8	Volt
H-Eingangsspannung	U_IH	2,0		U_CC+ 1	Volt
L-Ausgangsspannung¹)	U_OL			0,45	Volt
H-Ausgangsspannung²)	U_OH	2,4			Volt
Stromaufnahme
Pin U_PP³)	I_PP			5	mA
Pin U_CC (standby)	I_CC1		10	25	mA
Pin U_CC (aktiv)	I_CC2		57	100	mA
Eingangskapazität⁴)	C₁		4	6	pF
Ausgangskapazität⁴)	C₀		8	12	pF

Tabelle 2 Statische Kennwerte der IS U2764

¹) bei I_OL = 2,1 mA
²) bei -I_OH = 0,4 mA
³) bei U_PP = 5,25 V; Gesamtstromaufnahme I = I_PP + I_CC
⁴) bei f = 1 MHz, Delta_a = 25°C

Kenngröße	Kurzzeichen	U2716-35		U2716-45		Einheit
Kenngröße		minimal	maximal	minimal	maximal	Einheit
Adresszugriffszeit	t_ACC		350		450	ns
CE-Zugriffszeit	t_CE		350		450	ns
OE-Ausgangsverzögerung	t_OE		120		120	ns
Floatverzögerung	t_DF	0	100	0	100	ns
Ausgangshaltezeit	t_OH	0		0		ns

Tabelle 3 Dynamische Kennwerte der IS U2732

3. Lesen des 2732

Werden die Toleranzbereiche eingehalten, jedoch nicht entsprechenden Funktionsparameter erreicht, arbeitet der IC nicht, er wird dadurch lediglich nicht zerstört. Beim Auslesen werden bei Anliegen der gewünschten Adressen an die Adresseingänge, der Chip auf Freigabe zum Lesen geschalten, damit die einprogrammierten Bitmuster auf den Datenbus gelegt. Diese müssen dann von der entsprechenden Zieladresse als Daten oder Befehle interpretiert werden.

Zeitverhalten der IS 2732 im Lesezyklus

gelesen wird nur bei gleichzeitig anliegenden CS sowie OE

4. Programmieren des 2732

Hier ist die nun entscheidende Stelle zum wirklichen Einschreiben der Daten in den EPROM. Dabei wird in einem binären Zählzyklus der Reihe nach bei der Startadresse beginnend (welche auf dem Programmiersystem 0000H lautet) bis 0FFFH fortlaufend das betreffende Bitmuster mit 8 Bit Breite in die jeweiligen Adresszellen geschrieben.

Für die Programmierung des U2716 stehen prinzipiell drei Betriebsarten zur Verfügung, die von einer Programmiereinrichtung (Programmiergerät) ausgenutzt werden können. Sie haben alle als Gemeinsamkeit die Beschaltung des Versorgungspins U_P, mit +25 V. Alle anderen Pegel sind TTL kompatibel. Somit wird auch eine On-board-Programmierung erleichtert. Das eigentliche Programmieren erfolgt, ähnlich wie beim U555, durch selektives Einschreiben von „Nullen". Im Unterschied zum U555 braucht jede Zelle jedoch nur einmal programmiert zu werden (ein Impuls mit 50 ms Breite). Entsprechend ist die Adresse auch jeweils wahlfrei, so dass ein EPROM U2716 auch byteweise programmiert werden kann. Die Programmierbetriebsart Vergleichen gestattet es einem Programmiergerät, im gleichen Adreßzyklus die zuvor programmierten Daten auszulesen und zu vergleichen. Das Unterbrechen der Programmierung kann von einer Programmiereinrichtung genutzt werden, um mehrere EPROM parallel mit den gleichen Daten zu programmieren.

Kenngröße	Kurzzeichen	minimal	typisch	maximal	Einheit
Betriebsspannung	U_CC	4,75	5	5,25	Volt
	U_PP	24	25	26	Volt
Betriebstemperatur	Delta_ap	20	25	30	°C
Adressbereitstellzeit	t_AS	2			µs
CS-Bereitstellzeit	t_CCS	2			µs
Datenbereitstellzeit	t_DS	2			µs
Adresshaltezeit	t_AH	2			µs
CS-Haltezeit	t_CSH	2			µs
Datenhaltezeit₁₎	t_DH	2			µs
Selektionszeit₁₎	t_CO			120	ns
Deselektionszeit	t_DF	0		120	ns
Programmierimpulsbreite	t_PW	45	50	55	ms
Programmierimpulsanstiegszeit	t_PRT	5			ns
Programmierimpulsabfallzeit	t_PFT	5			ns

₁₎ EE/PGM mit U_IL beschaltet

Tabelle 4 Kennwerte der IS U2732 im Programmierbetrieb

Programmierbedingungen

Programmier-Zyklus des EPROM U2732
