5.9. Antivalenz EXCLUSIV OR

Letztmalig dran rumgefummelt: 24.07.19 10:26:54

	Die logische XOR-Funktion ist neben der AND sowie der NOT-Funktion eine der absoluten Grundfunktionen. Sie wird aus den beiden letzteren abgeleitet. Dieser Fakt wird auch von der Industrie ausgenutzt, da sich NAND-Gates wesentlich einfacher fertigen lassen. Additionslogik oder auchRAID-Systeme verwenden die XOR als Basisfunktion.
	1. Schaltlogik des Antivalenz-Gates 2. Bauelementelisten des Antivalenz-Gates 3. Aufspleißen der Mehreingangs-Antivalenz durch Zwei-Eingangs-NAND 4. Verwandte Themen
	die Elektronikseiten Antivalenz-Logo inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Wissen für Fortgeschrittene der Informatik

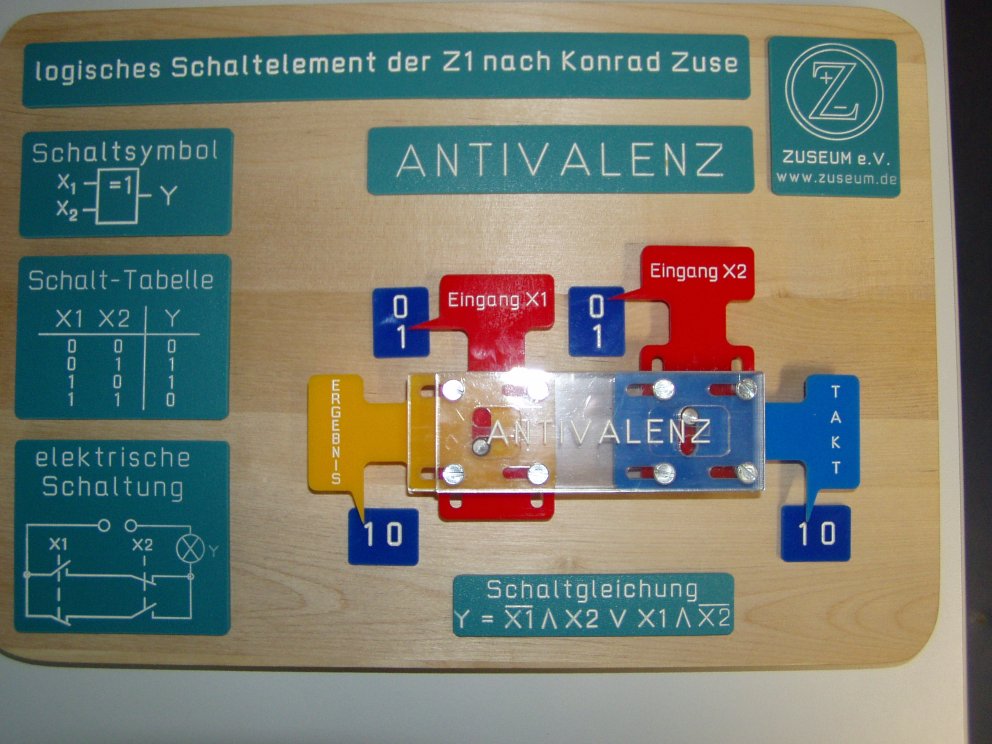

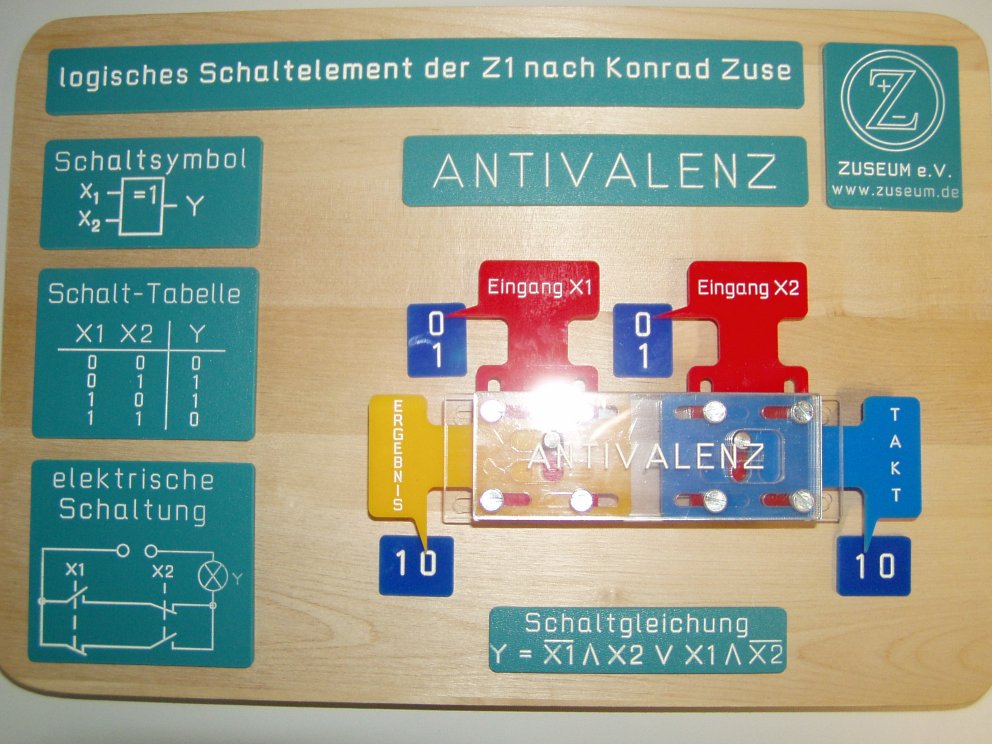

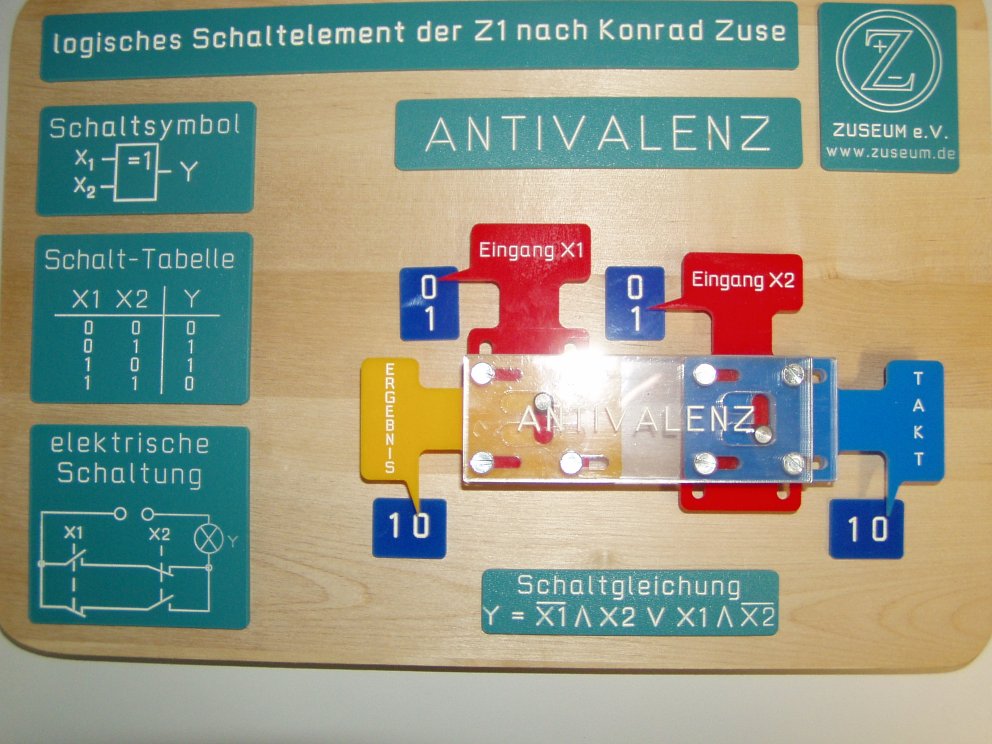

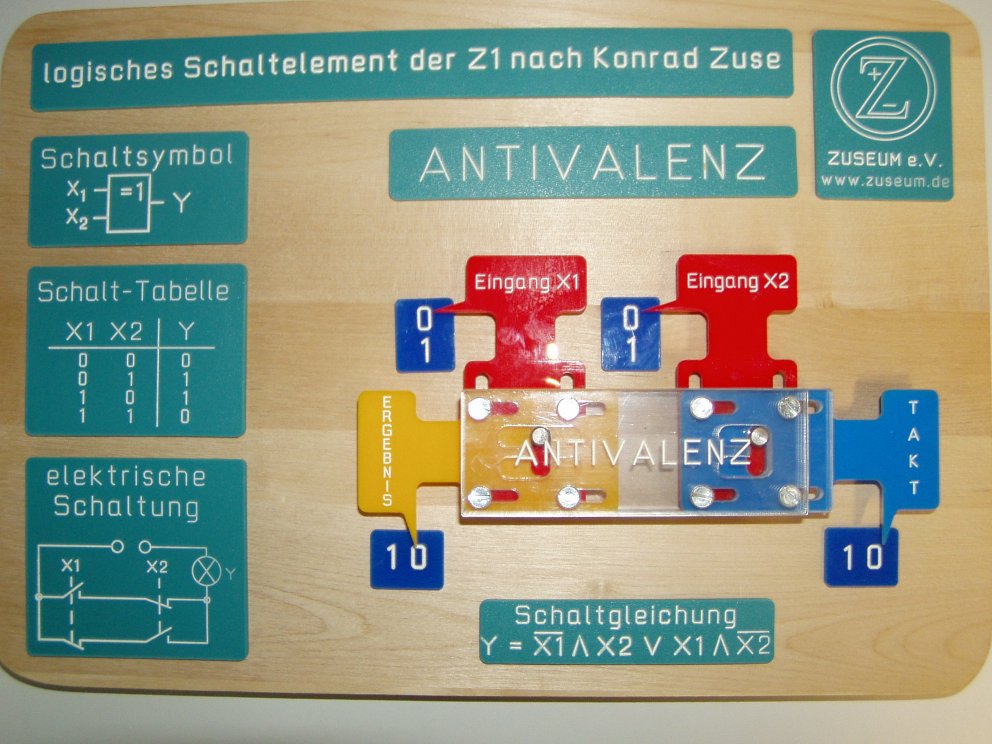

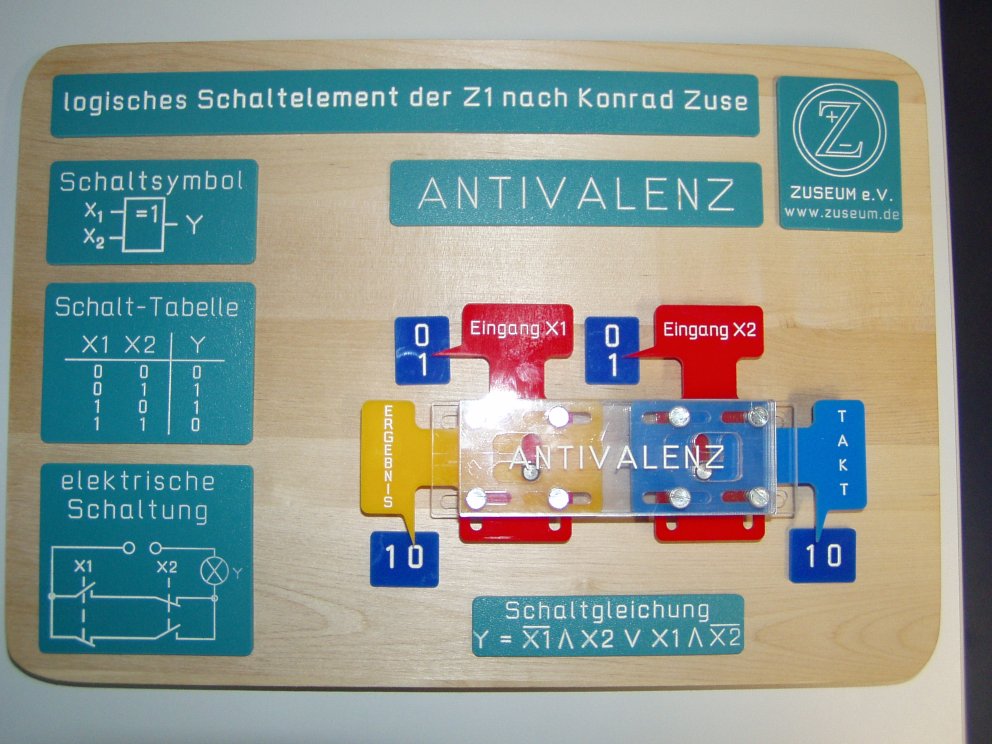

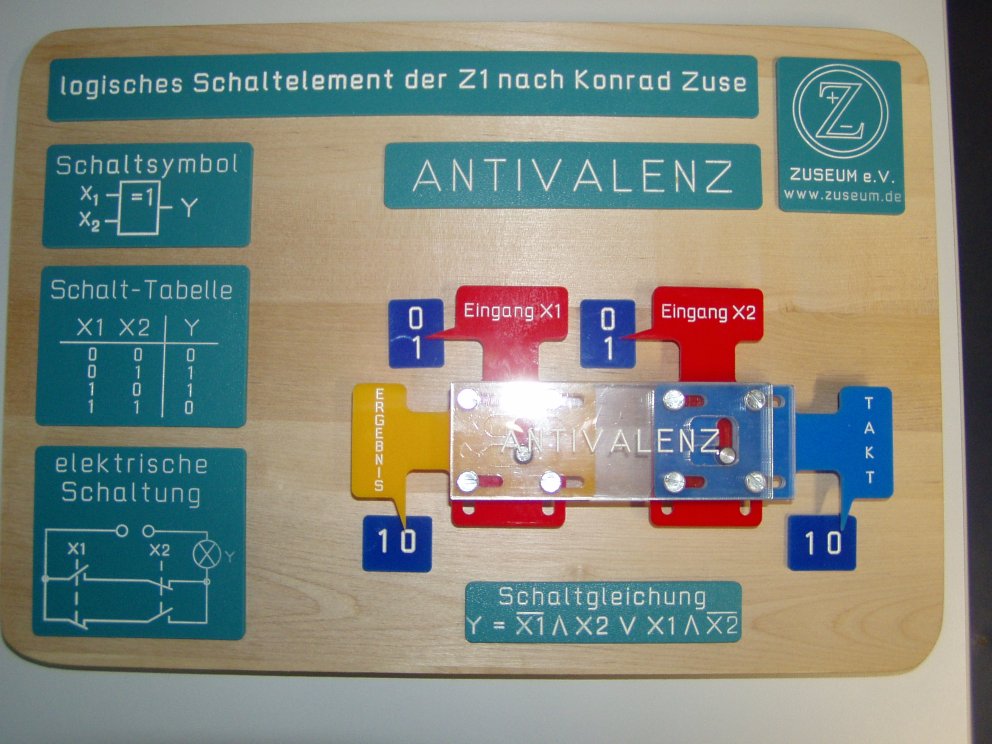

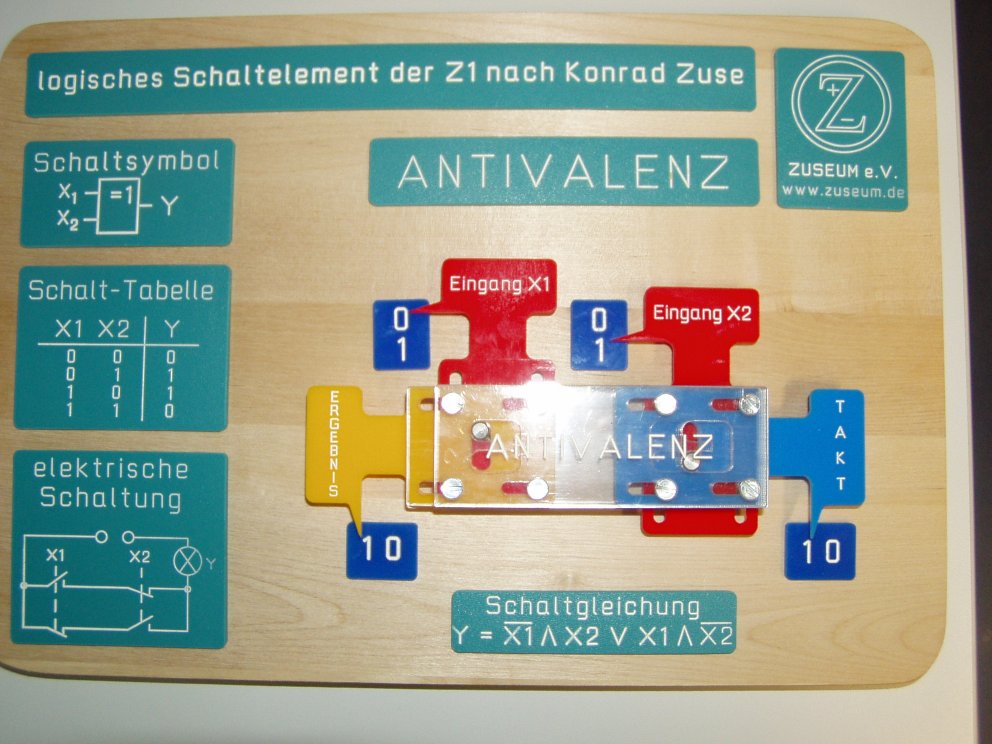

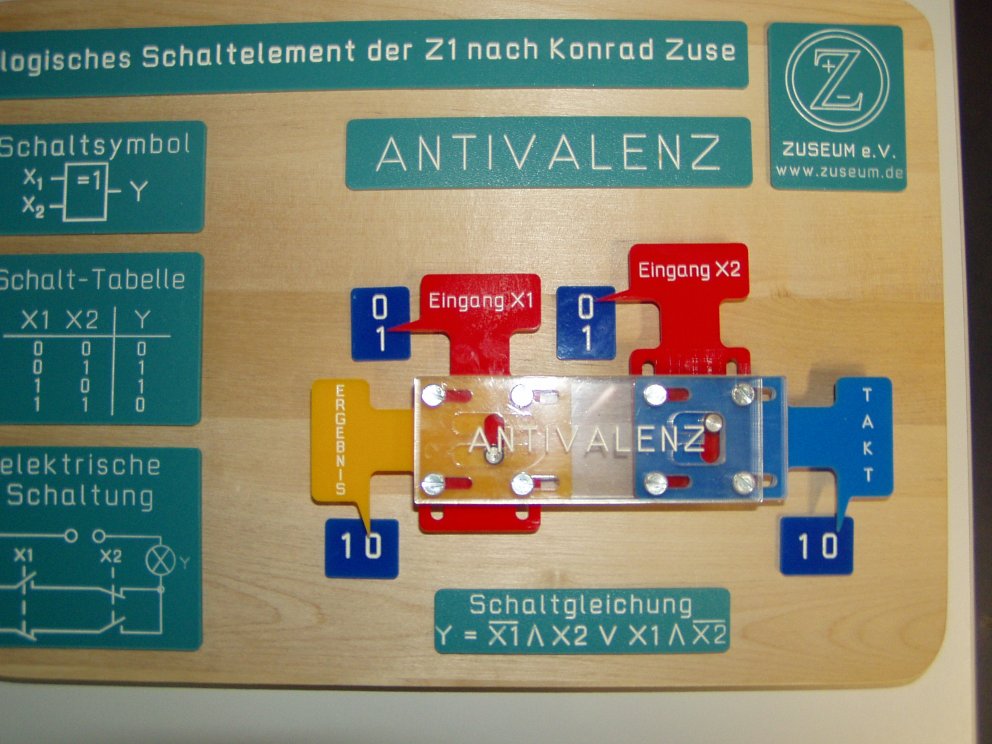

	Eingang x0 = 0; Eingang x1 = 0 - EXOR im Grundzustand (Takt = 0) Eingang x0 = 0; Eingang x1 = 0 - EXOR im Endzustand (Takt = 1) Eingang x0 = 1; Eingang x1 = 0 - EXOR im Grundzustand (Takt = 0) Eingang x0 = 1; Eingang x1 = 0 - EXOR im Endzustand (Takt = 1) Eingang x0 = 0; Eingang x1 = 1 - EXOR im Grundzustand (Takt = 0) Eingang x0 = 0; Eingang x1 = 1 - EXOR im Endzustand (Takt = 1) Eingang x0 = 1; Eingang x1 = 1 - EXOR im Grundzustand (Takt = 0) Eingang x0 = 1; Eingang x1 = 1 - EXOR im Endzustand (Takt = 1) ... und so funktionieren die Zuse-Bleche
	... XOR ist eine außerordentlich wichtige Grundschaltung der Digitaltechnik - und hier z. B. sind ihre Einsatzfelder oder sie waren es: Dr. Gilbert Vernam One-Time-Pads Lorenzmaschine Dr. Richard Sorge Geheimschreiber T52 Rasterschlüssel 44

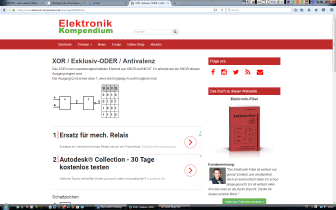

	Logische Antivalenzen treffen ihre Aussage auf Wahrheit bei Ungleichheit der Eingangsbits ... alles über die XOR-Schaltung beim ELEKTRONIK-Kompendium
	Allgemeines zum Schaltverhalten binärer Elemente

	Der Ausgang eines XOR-Logik-Gates ist genau dann "H", wenn alle Eingänge gleichzeitig ungleichen Pegel  führen. Man nennt dies auch die Hauptzeilen einer logischen Funktion, es ist diejenige, welche entsprechend der logischen Verknüpfungsfunktion "H" am Ausgang führt.
	x1 x2 y L L L L H H H L H H H L Schalttabelle des Komperator-Gates mit zwei Eingängen Hauptzeile rot dargestellt

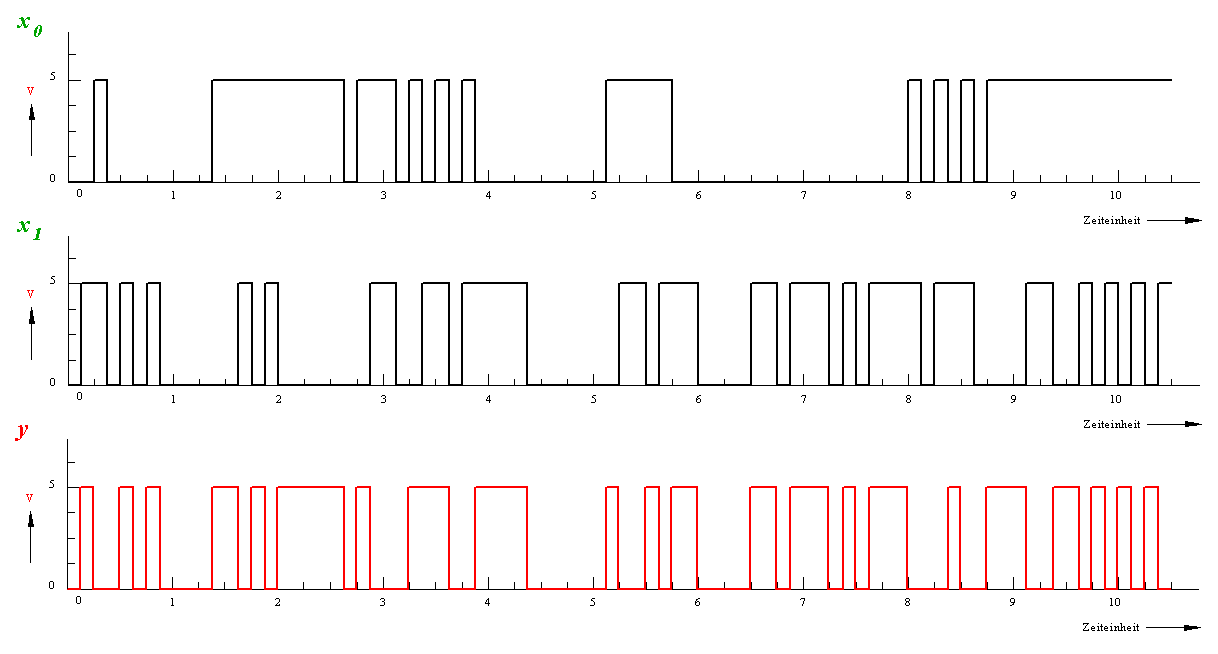

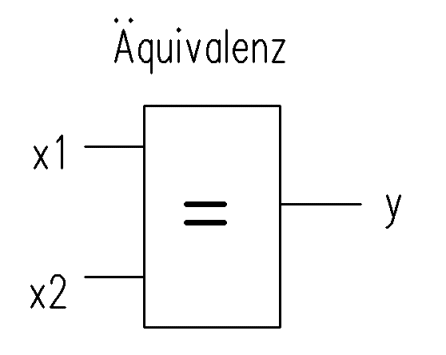

	Schaltbild des Antivalenz-Gates nach DIN 40900 Signalverlaufsdiagramm eines 2-Eingangs-EXOR ... alles über die logischen Schaltzeichen beim ELEKTRONIK-Kompendium
	Hauptzeilen: y ist genau dann gleich eins, wenn beide Eingänge ungleiches Potential führen!

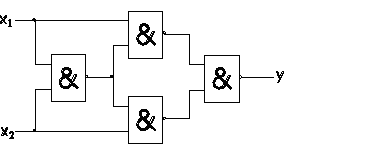

	Ersatzschaltung des Äquivalenz-Gates mit NAND
	Ersatzschaltung des Äquivalenz-Gates mit mit Schaltern (... oder auch mit Relaiskontakten)

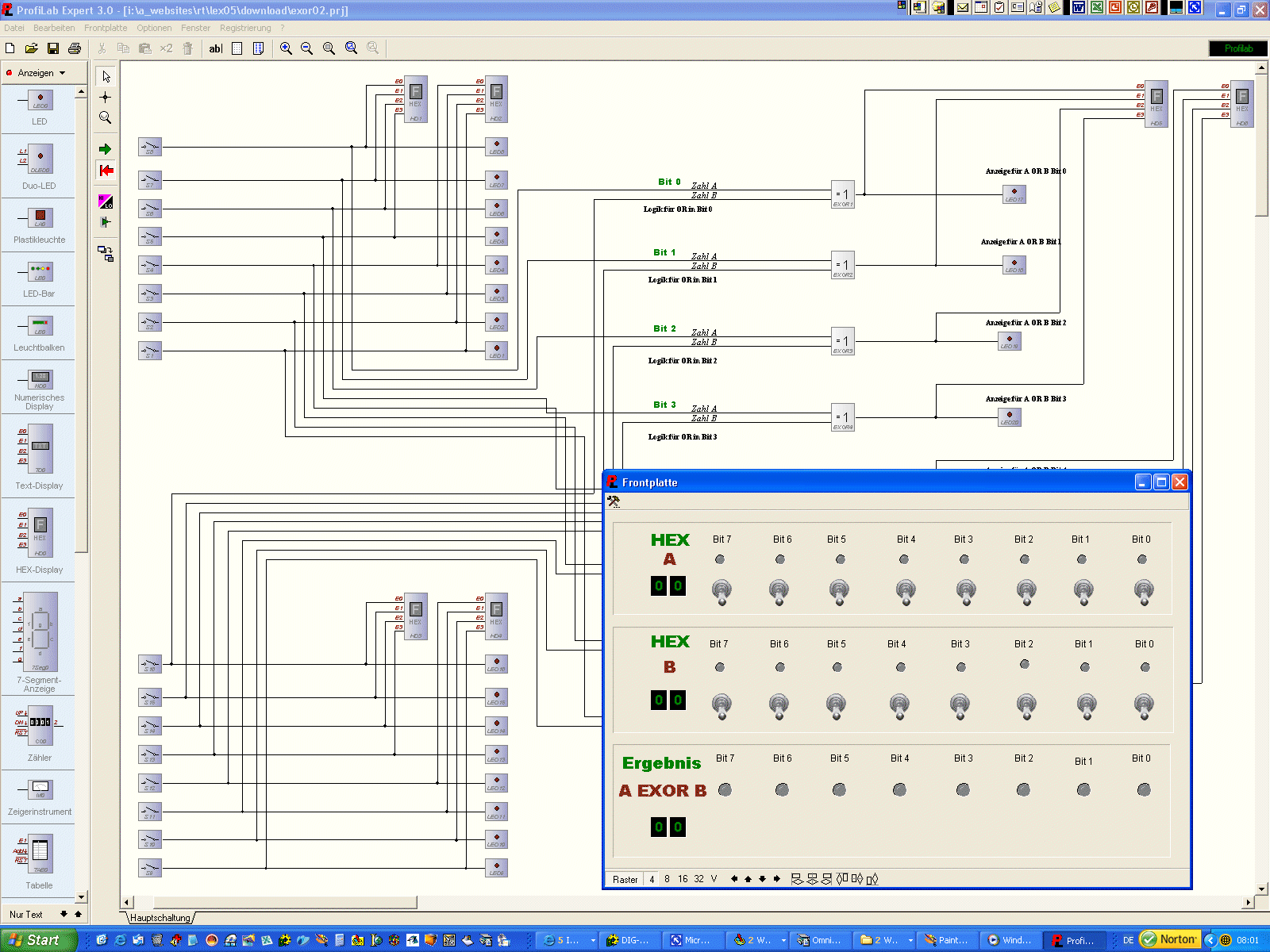

	Acht-Bit EXOR-Verknüpfung Acht-Bit EXOR-Verknüpfung als Profi-Lab 3.0-Datei zum Download

elektrische Bauelemente-Übersicht EXCLUSIV-OR-Gates in verschiedenen Technologien

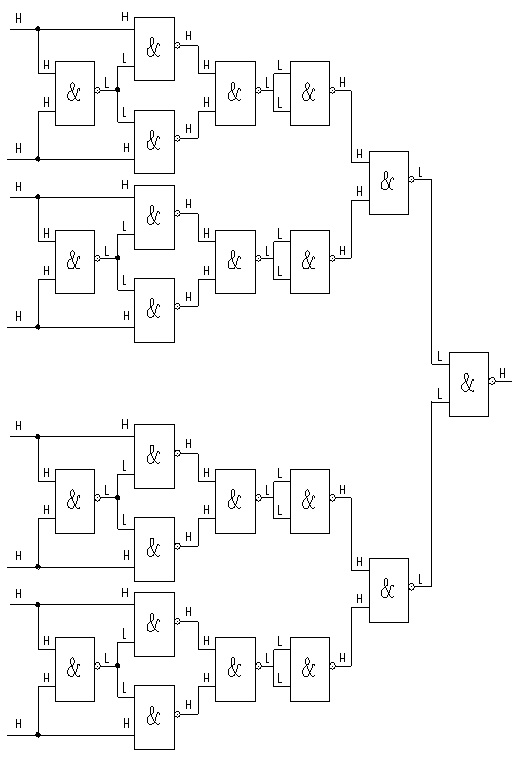

Achteingangs-Äquivalenz realisiert mit Zeieingangs-NAND

4. Verwandte Themen

	Aussagenlogik, Logik und Kombinatorik, Kanonische Normalformen - aber auch die Gesetze zur logischen Schaltungsentwicklung sowie auch ihre Vereinfachung spielen alle in diese Feld der Grundlagen. Hier einige Tipps, um diese näher zu beschnuppern, oder daran vollkommen zu verzweifeln.
	Dr. Gilbert Vernam Murray-Code Modulo-Operationen  Sorge, Richard Schieberegister One-Time-Pads Zufall hier die einzige Seite, auf welcher es wirklich um realen Zufall geht - Binäres Rauschen
	logische Grundfunktionen Logikfunktionen und technologische Fertigungsverfahren Transistor-Kennlinienfeld Beschreibung des Eingangssignalverhaltens für die Party-Aufgabe Logiktabelle mit 5 Eingängen und 4 Ausgängen TTL-Liste Bool'sches Aussagenkalkül

---
