	FILIUS steht für "Freie Interaktive Lernsoftware zu Internetworking der Universität Siegen". Die Lernsoftware hilft Schülerinnen und Schülern beim Erlernen von Internetanwendungen. In der aktuellen Version sind drei Anwendung vorgesehen: World Wide Web, E-Mail und Internetbasierter Dateiaustausch. Darüber hinaus besteht die Möglichkeit eigene Anwendungen zu programmieren. Das Programm ist in der Programmiersprache Java implementiert. Unter der Rubrik Screenshots kann man einen kurzen Einblick in das Programm bekommen. In der Sparte Downloads findet man alles Wichtige, sowohl das Programm selbst als auch Dokumente über FILIUS. Diese Lernsoftware ist im Rahmen eines Forschungsprojekts entstanden, in dem es um das Thema Internet im Informatikunterricht geht.
	0. F1 - wo finde ich Hilfe?   1. Funktionsprinzip der Komponenten - die Übersicht   2. Peer To Peer-Netzwerke, GNUTELLA, Netzwerkklassen und ECHO-Server   3. SWITCHES   4. DHCP-Server mit Adressreservierung   5. DNS-Server   6. FTP-Server   7. E-Mail Server   8. WWW-Server   9. Firewall-Clients und -Server 10. Detizierte Server 11. Subnets & Gateways 12. Routing und Netzwerkmasken 13. Protokolle & Dienste 14. Intranet-Management 15. Verwandte Themen 16. Aufgaben & Links
	Local Area Network - kurz: LAN FILIUS Logo inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Basiswissen der Informatik Wissen für Fortgeschrittene der Informatik Informatik-Profi-Wisse
	FILIUS - das Original Alternative Lösungen: Packet-Tracer 3.2 - ein Klasse-Teil
	TCP/IP-Protocol - Transmission-Control-Protocol/Internet-Protocol - Seite 59 MAC - Media Access-Protocol Was sind Ports sowie  Well-Known-Ports Was ist ein Switch? Was ist ein Router? Was ist ein DHCP-Server? DNS-Server Gateway Netzwerk-Kommandos OSI-Referenz-Layer Subnetadressen

0. F1 - wo finde ich Hilfe?

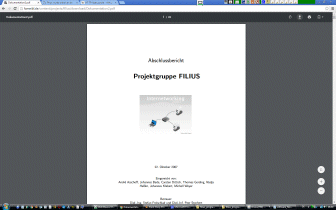

	Eine große Hilfe kommt erst einmal von der Universität Siegen selbst, daneben haben sich aber auch eine Reihe von Gymnasien auf FILIUS eingeschossen und dokumentieren dies auf ihren Unterrichtsseiten sehr gut. Auch Kollegen aus Sachsen sind auf diesen Zug  aufgesprungen und liefern sehr gute Tipps, wenn's klemmt!

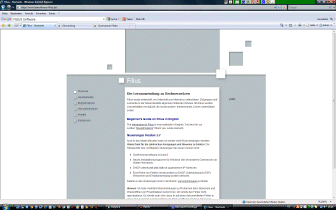

	Hilfe zu FILIUS Handreichung der Uni Siegen Neuigkeiten mit der Version 1.7 im Jahr 2015 Begleitmaterial von Herrn Köhler aus Meißen LK von einem Kollegen - zeigt, was da geht!!! ... der Abschluss-Bericht aus dem Jahr 2007 ... Lerntagebuch eines Schülers zum Thema FILIUS ... Lernbereich zum Thema FILIUS an einer Realschule in Bayern ... Thema Routing YOUTUBE Lernvideo Grundlagenwissen Filius YOUTUBE Lernvideo Gateways Filius YOUTUBE Lernvideo Routing Filius
	... und wie mache ich das, wenn ich hinreichend Erfahrung habe? ... die Aufgabe Notiere alle Angaben in einem Textfile Beschrifte alle Angaben im FILIUS-File, wenn Zeit dazu!!! ... vergleiche die Lösung wirklich stufenweise ... wir probieren uns an der Aufgabe 1 des Jahres 2016 TXT-File mit Details zur Aufgabe ... beschriftete Lösungsdatei jeden Dienst wirklich nur einmal in jedem Subnet installieren Kopieren Sie alle Rechnerdetails für alle Maschinen in ein unabhängiges TXT-File - dies mit höchster Sorgfalt bezüglich der Zuordnung (MAC-ID sowie IP-Adresse) Kopieren Sie nachfolgend alle Werte in die FILIUS-Datei - das vermeidet Tippfehler!!! wichtig sind die korrekten Einträge für Namen sowie gültigen IP-Adressen

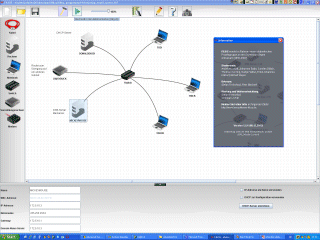

1. Funktionsprinzip der Komponenten - die Übersicht

	Die gesamte Simulationssoftware ist JAVA-basiert - dies bedeutet, dass eine JAVA-Engine installiert sein muss. Das ist aber auf modernen Computern keine herausragende Anforderung, da viele Softwaresysteme zwischenzeitlich JAVA-basiert geschrieben sind.

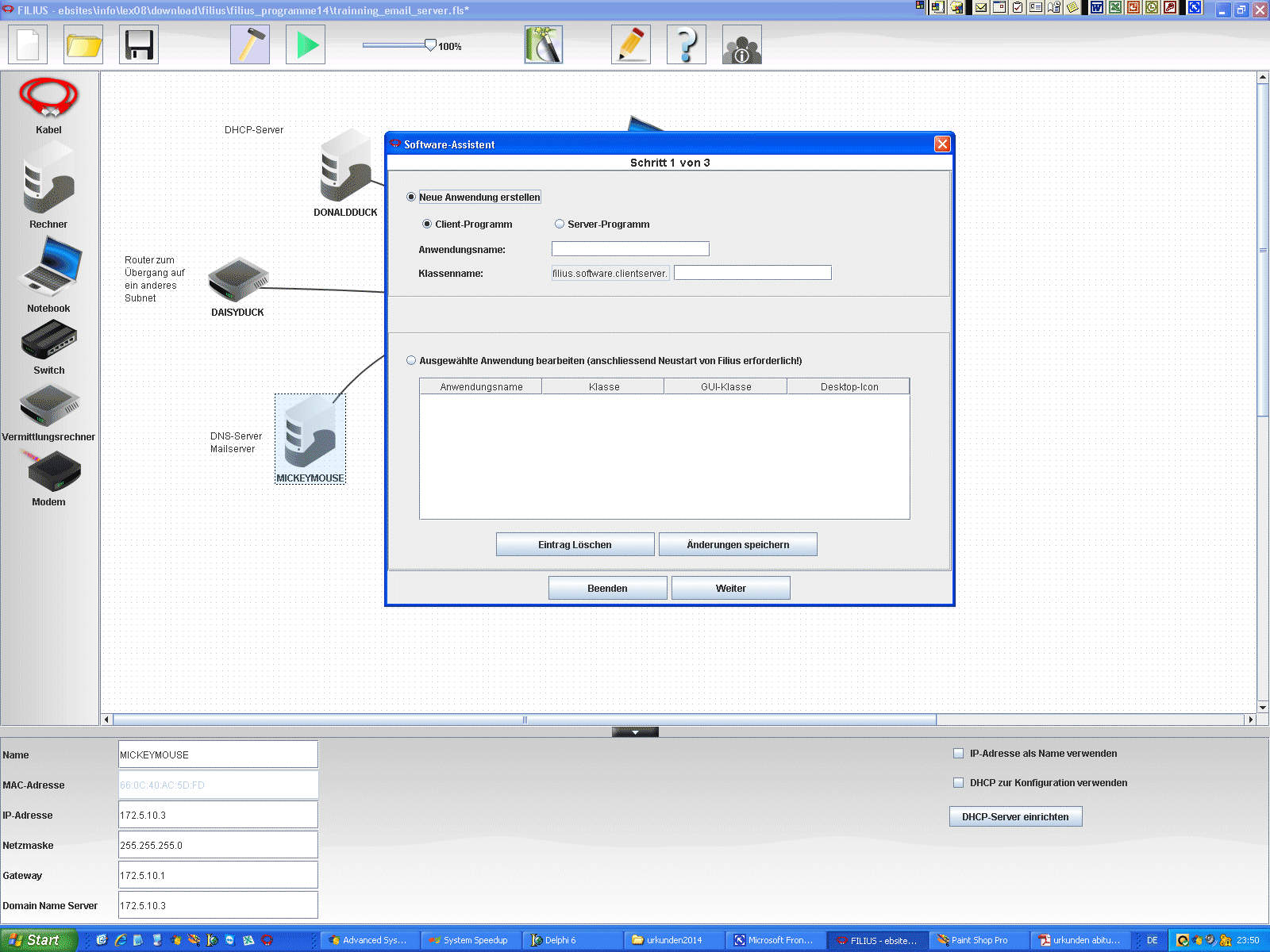

	Wonach man am Anfang schauen sollte ... nach dem Start eigene Software erstellen mit modernen JAVA-Versionen ... Einstellung der Simulationsgeschwindigkeit Simulation mit 10 % Laufzeit
	Tipps & Tricks sowie Spielregeln: Server werden als Computer dargestellt - Clients sind immer Notebooks Server erhalten immer eine feste IP-Adresse das GATEWAY sollte immer auf einen der Server gelegt werden oder auf X.X.X.1 (in der Realität ist das Gateway der Server oder ein routingfähiger SWITCH) in großen Netzwerken werden Dienste auf Server detiziert - heißt: eigene Maschine für jeden Dienst

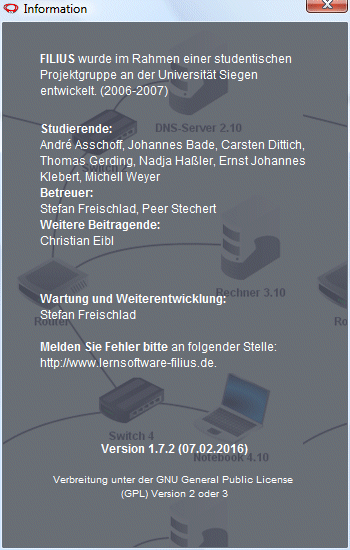

	Help-Report der Univerität Siegen Script von Daniel Garmann - Gymnasium Odenthal - 2019 sehr aktuell bezogen auf unsere Aufgaben
	Spezial-Anwendungen und ihre Bedienung Befehlszeile ECHO-Server und -Client Dateimanager Textverarbeitung Bildbetrachter GNUTELLA Kommandozeile - definierte Kommandos können ausgeführt werden - hier die Liste!!! spiegelt eine Mitteilung von einem Client und zeigt so die Betriebsbereitschaft an listet die vorhandenen Verzeichnisse sowie deren Dateien auf     ... simuliert einen kleinen FTP-Server und überträgt bestimmte Dateien von einem Quell- zu einem Zielrechner
	Tools SWITCH Modem Vermittlungs-Rechner (Router) Firewall-Server DHCP-Server DNS-Server             Echo-Server Mail-Server (SMTP) Mail-Server (POP3) Web-Server
	Funktionen Textflächen Gliederungsflächen Status-Protokolle
	Protokolle - Wissen für die SEK. II Protokolle nach einem fehlgeschlagenem Versenden einer E-Mail       ARP- und TCP/IP-Protokoll
	Roting & Firewall-Strukturen - Wissen für die SEK. II Firewall-Funktionen nach einem fehlgeschlagenem Versenden einer E-Mail       Firewallregel eintragen

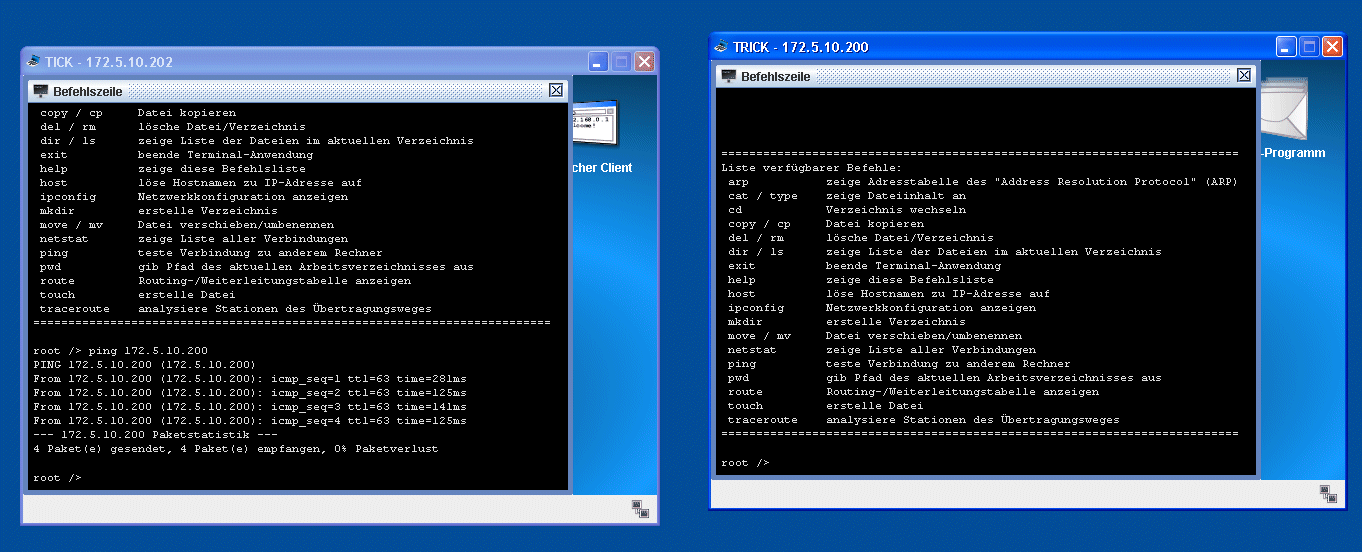

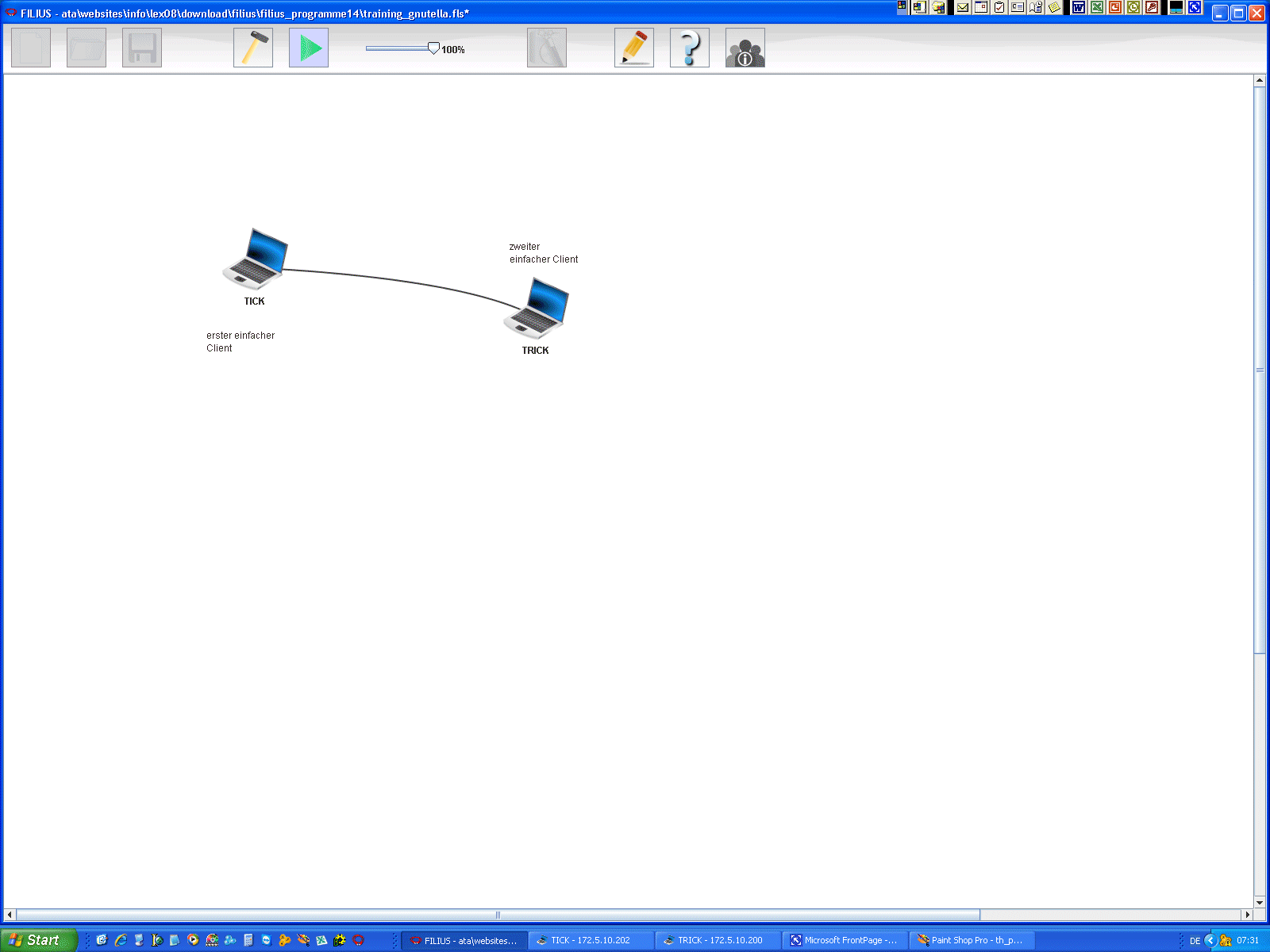

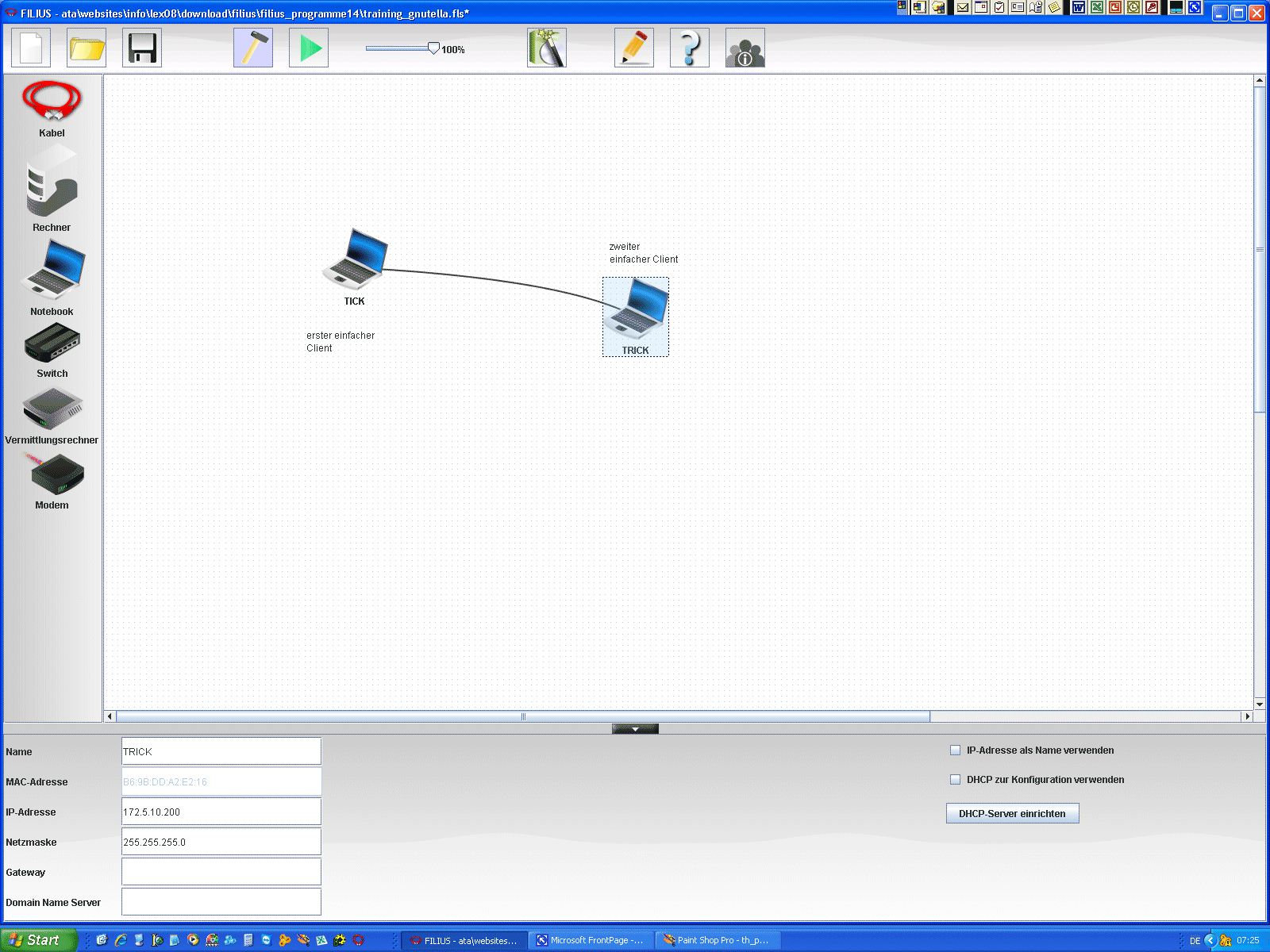

2. Peer To Peer-Netzwerke, GNUTELLA, Netzwerkklassen  und ECHO-Server

	In Netzwerken dieser Art sind die Dienste nicht so fest definiert, wie das in größeren Netzwerken unter professionellem Aspekt der Fall ist. Auch die Sicherheitsvorkehrungen sind eher einfach gehalten. Dadurch werden solche einfachen Netzwerkstrukturen aber automatisch für den Heimbereich interessant.
	... der springende Punkt: die einzelnen Geräte dürfen keine identischen IP-Adressen haben die einzelnen Geräte dürfen keine identischen MAC-ID haben (das erledigt sich von alleine, da jede Netzwerkkarte eine eigene MAC-ID besitzt) die einzelnen Geräte dürfen keine identischen HOST-Names haben mehr dazu gibt's hier

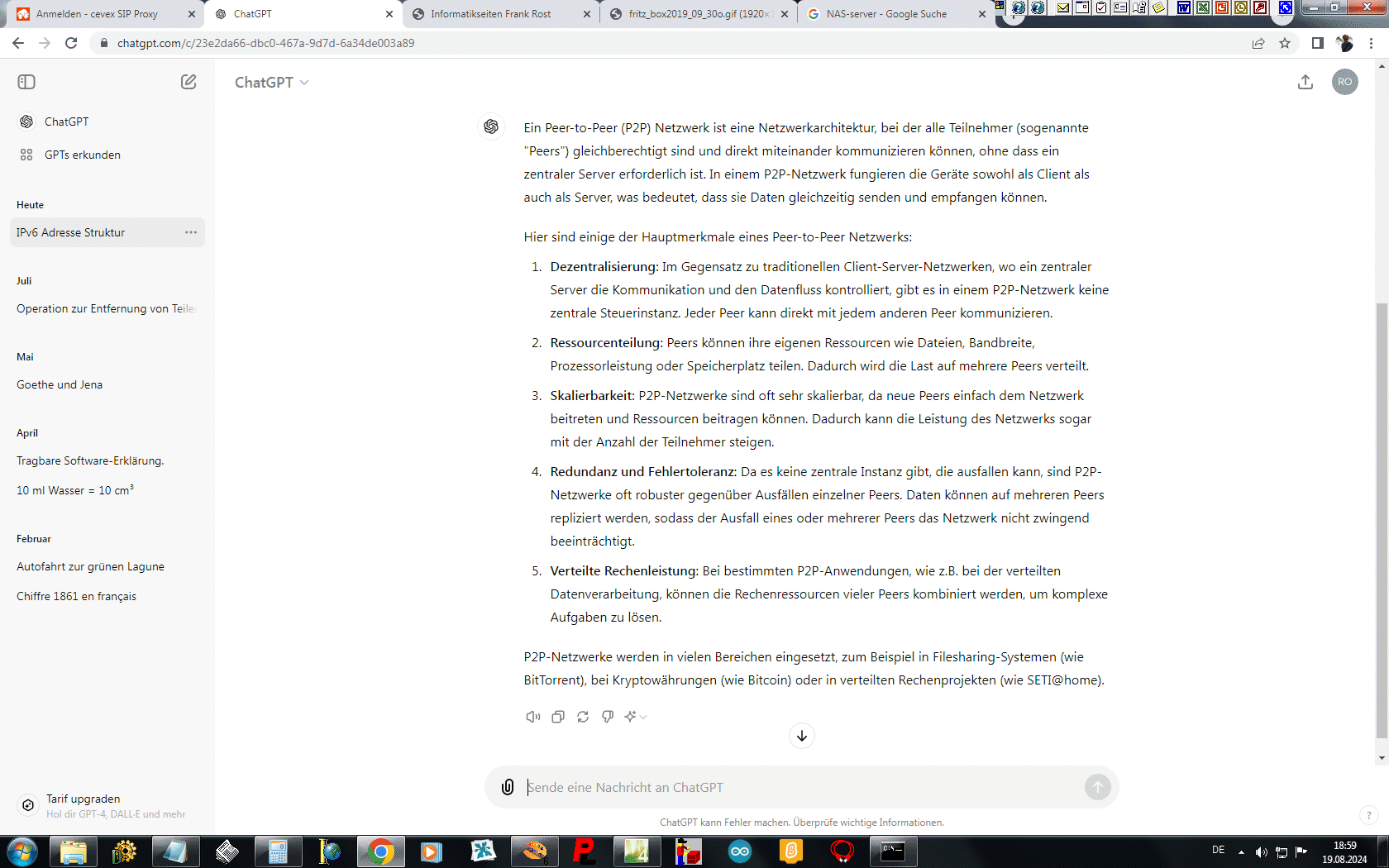

	... Basis-Fakten von Chat GPT3.0 am 19.8.2024 ... die Aufgabe Aufgabe zum schnellen Kopieren beliebiger Daten Ergebnis   Anfrage an Chat-GPT: "was versteht man unter einem Peer to Peer Netzwerk?" Aufgabenstellung für den GNUTELLA-Server Client TICK mit der DHCP-IP 172.5.10.200 Client TRICK mit der DHCP-IP 172.5.10.201 Installation der Grundsoftware: Eingabekonsole Texteditor Bildbetrachter GNUTELLA Datei-Manager erstelle verschiedene Bild- und Text-Dateien - Vorschläge unter der Tabelle unten ... Bilder bitte importieren ... beide Rechner lassen sich via IP-Adresse anpingen

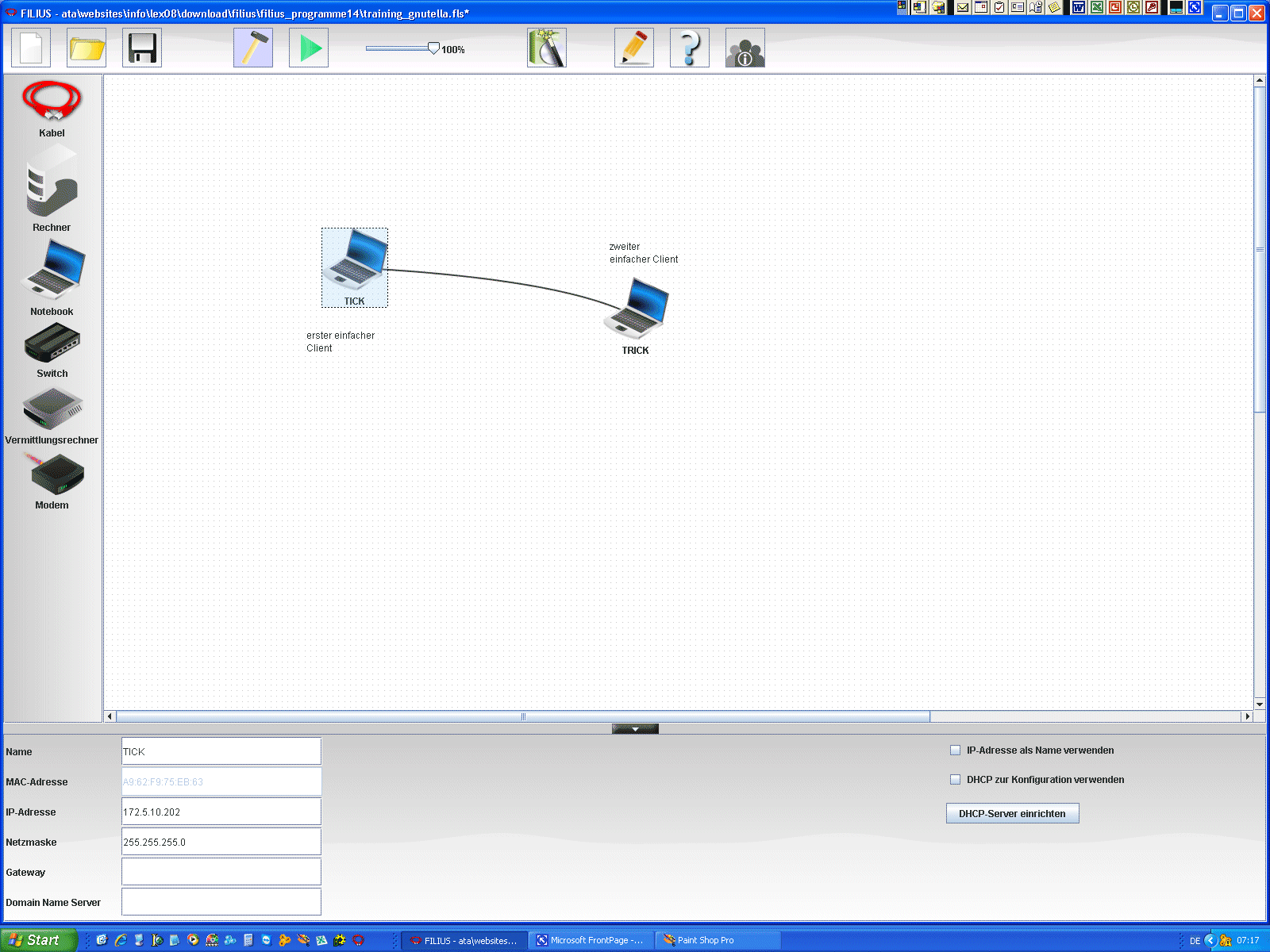

	... zwei "gleichwertige“ Rechner durch Kabel verbunden, jeder Einzelrechner muss eine eindeutige feste IP-Adresse zugeordnet bekommen (diese darf nicht geroutet sein, und muss das gleiche Subnet beinhalten, jede Rechnernummer wurde genau einmal vergeben) - also zum Beispiel: Nicht geroutete Subnets: 192.168.subnet.workstation - das ist dann ein Class-C Netzwerk 172.X.Y.workstation (X und Y sind eine Bereichsnummer - beliebig zwischen 1 und 254 - das ist dann ein Class-B Netzwerk 10.X.Y.workstation (X Y sind eine Bereichsnummer - beliebig zwischen 1 und 254 - das ist dann ein Class-A Netzwerk
	jeder beteiligte Host benutzt selbstverständlich eine eindeutige IP-Adresse, welche vom Netzwerkadministrator (das bist hier Du!) vergeben werden muss. Für ein Class C-Netzwerk lautet diese typischerweise 192.168.X.X

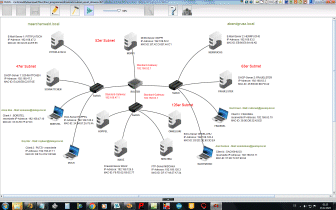

	Demonstrationsbereich & Trick-Kiste für Peer2Peer-Anwendungen, File Transfer-Protokoll sowie den ECHO-Dienst   Peer2Peer Netzwerk 2024 Dateien zum Arbeiten mit GNUTELLA  Eigenschaften des Server - hier "ZEUS" ... aktueller Download des Netzwerkes mit Server ZEUS   Beispielnetz 2024 ... aktueller Download des Netzwerkes2024   Basisdaten zum Beispielnetz 2024 Felsental 2024 Beispieltext 2024    Beispielgrafik 2024

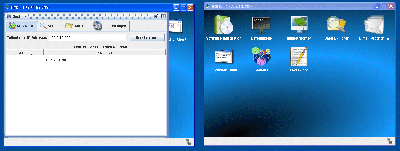

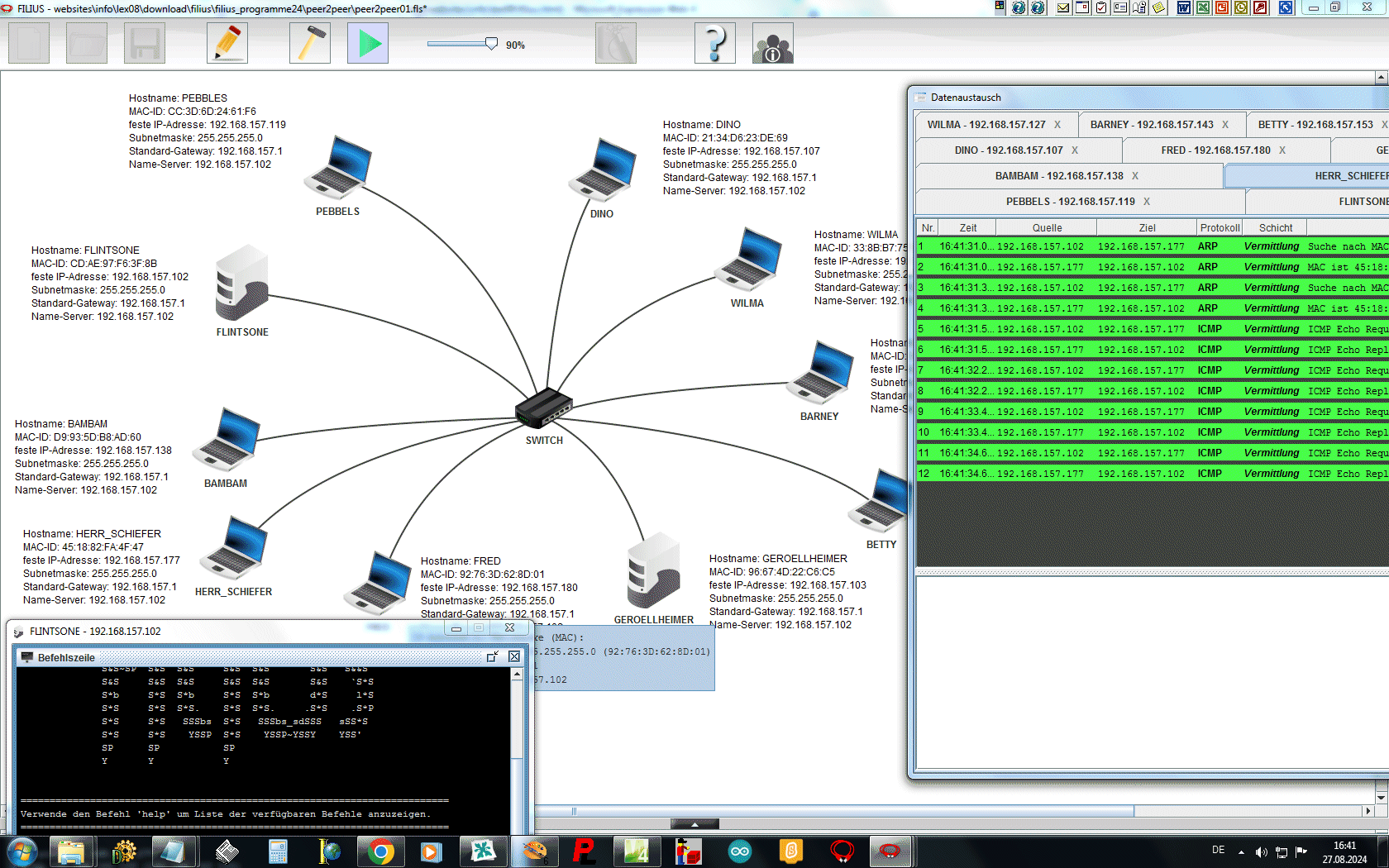

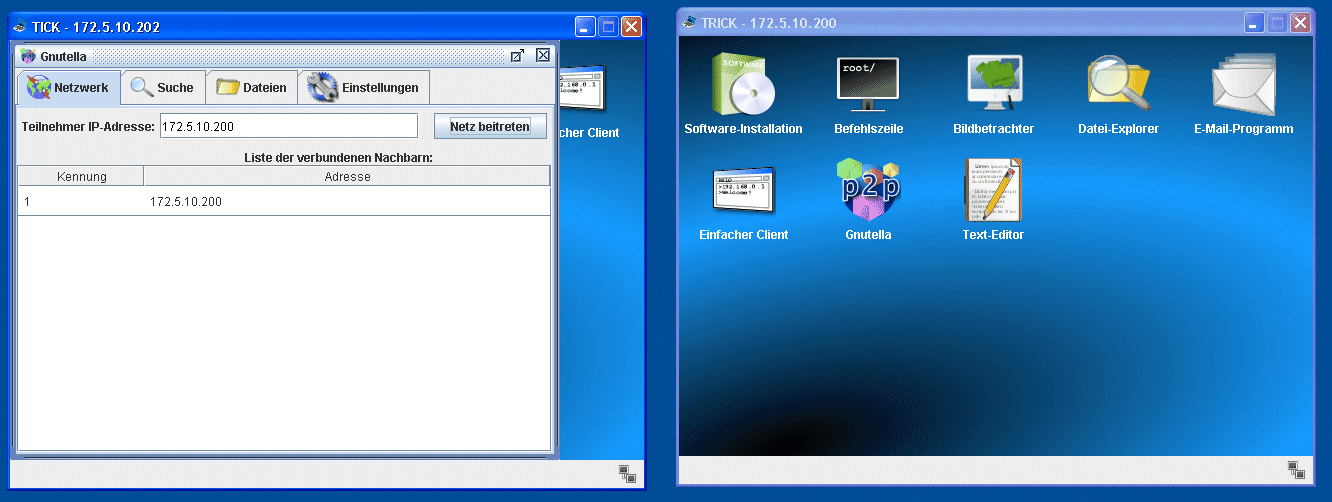

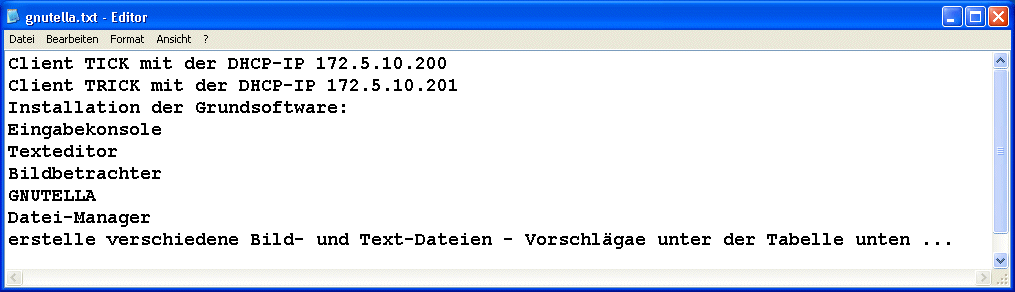

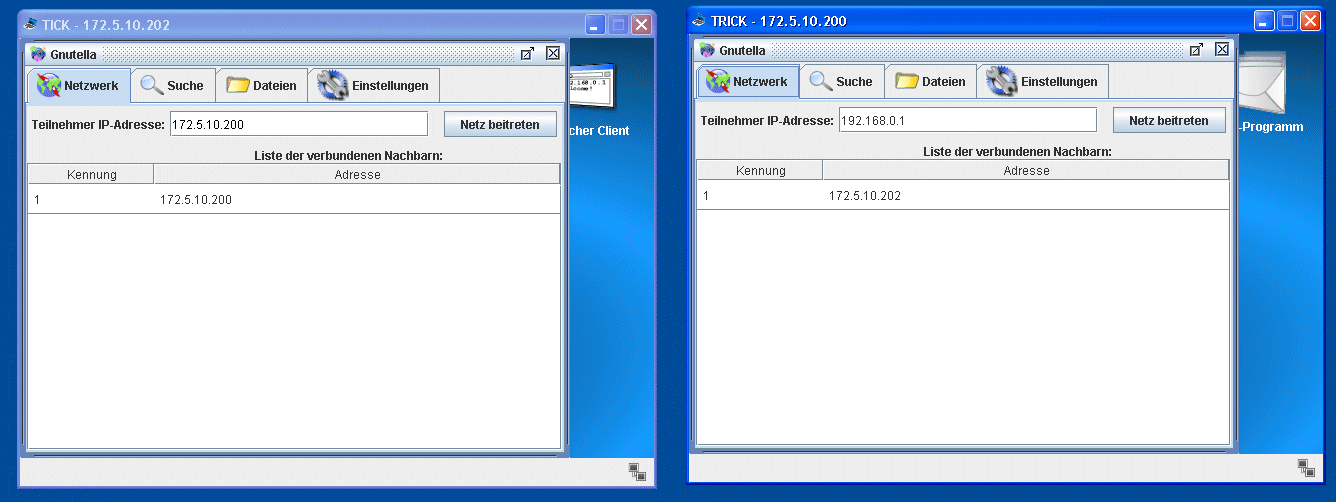

	FTP 2024 - ACHTUNG: GNUTELLA arbeitet ausschließlich im Ordner "peer2peer"!!!   Peer2Peer Netzwerk 2024 mi File-Transfer Dateien zum Arbeiten mit GNUTELLA  FTP-Server  "FLINTSTONE" ... aktueller Download des Netzwerkes mit Server "FLINTSTONE" vor dem FTP ... aktueller Download des Netzwerkes mit Server "FLINTSTONE" nach dem FTP   ... FTP-Verbindung des Netzwerkes20224 auf FTP-Client "PEBBLES" ... FTP-Durchsuchen des Netzwerkes20224 auf FTP-Client "PEBBLES" ... FTP-DDatenübertragung des Netzwerkes20224 auf FTP-Client "PEBBLES"     Beispielbild 2024  Beispielbild 2024   Beispielgrafik 2024 Beispielbild 2024

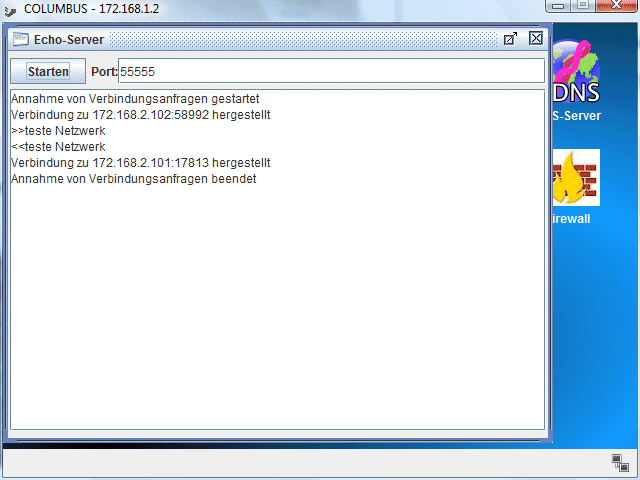

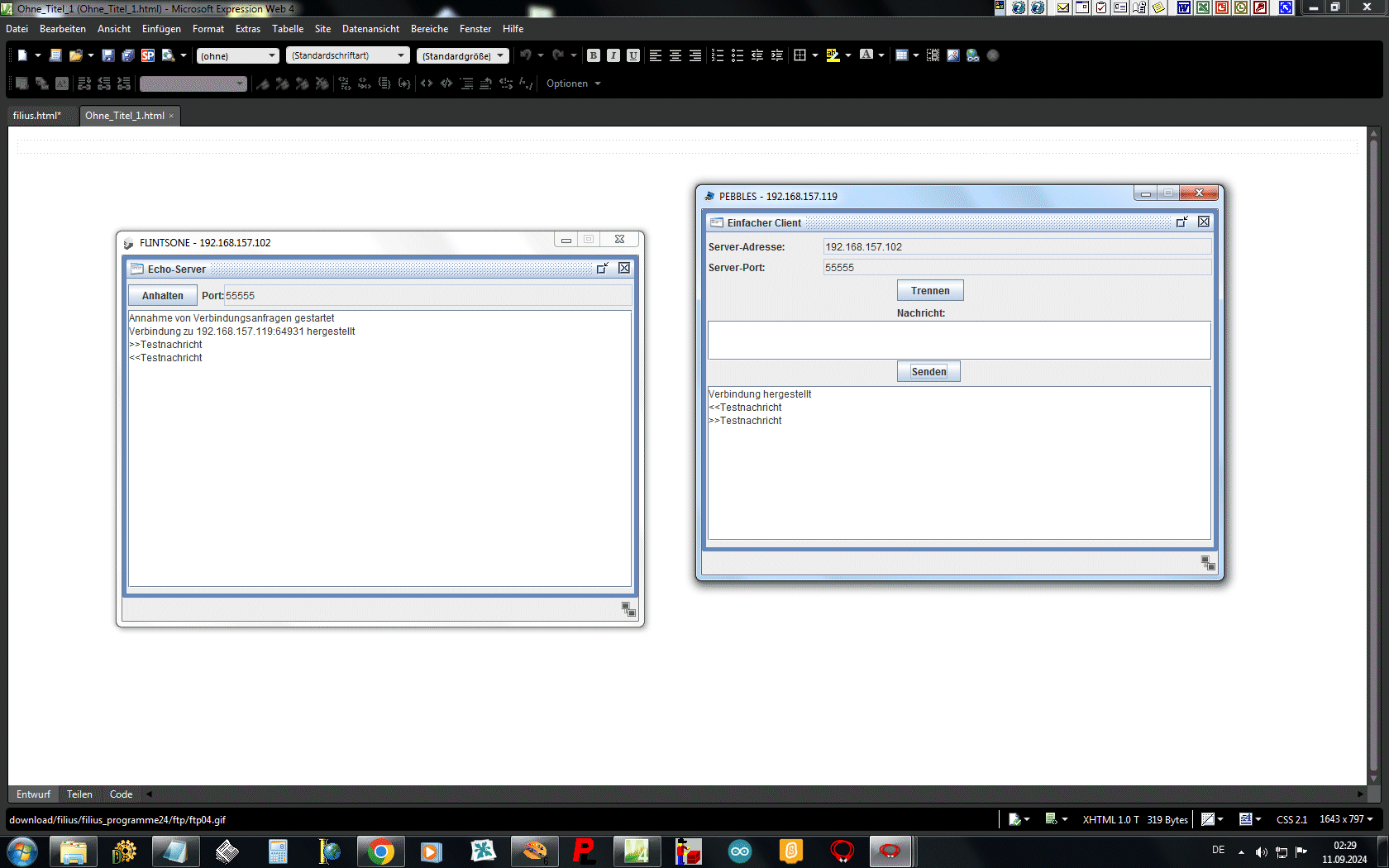

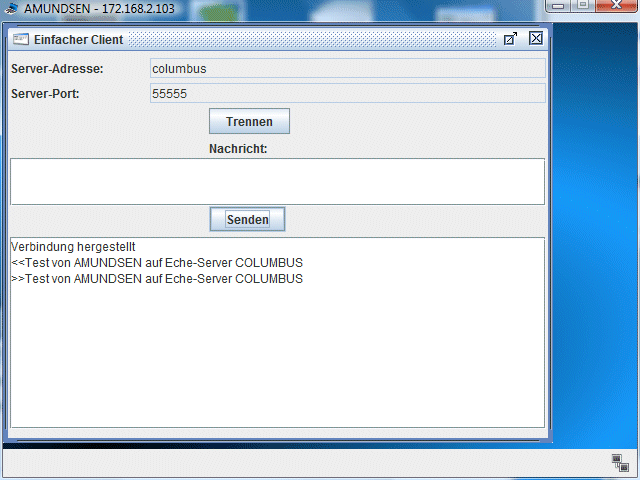

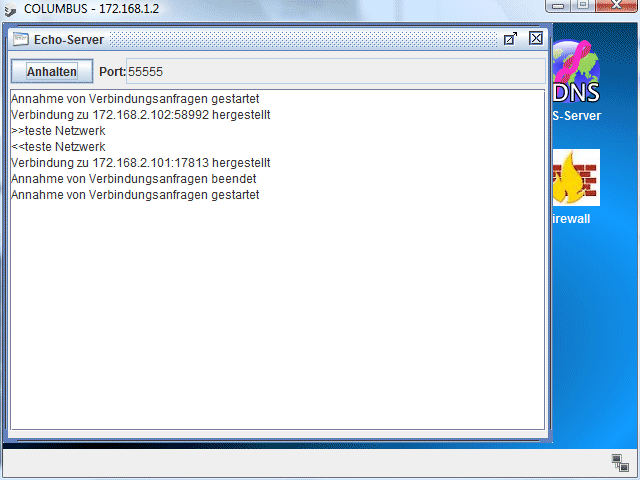

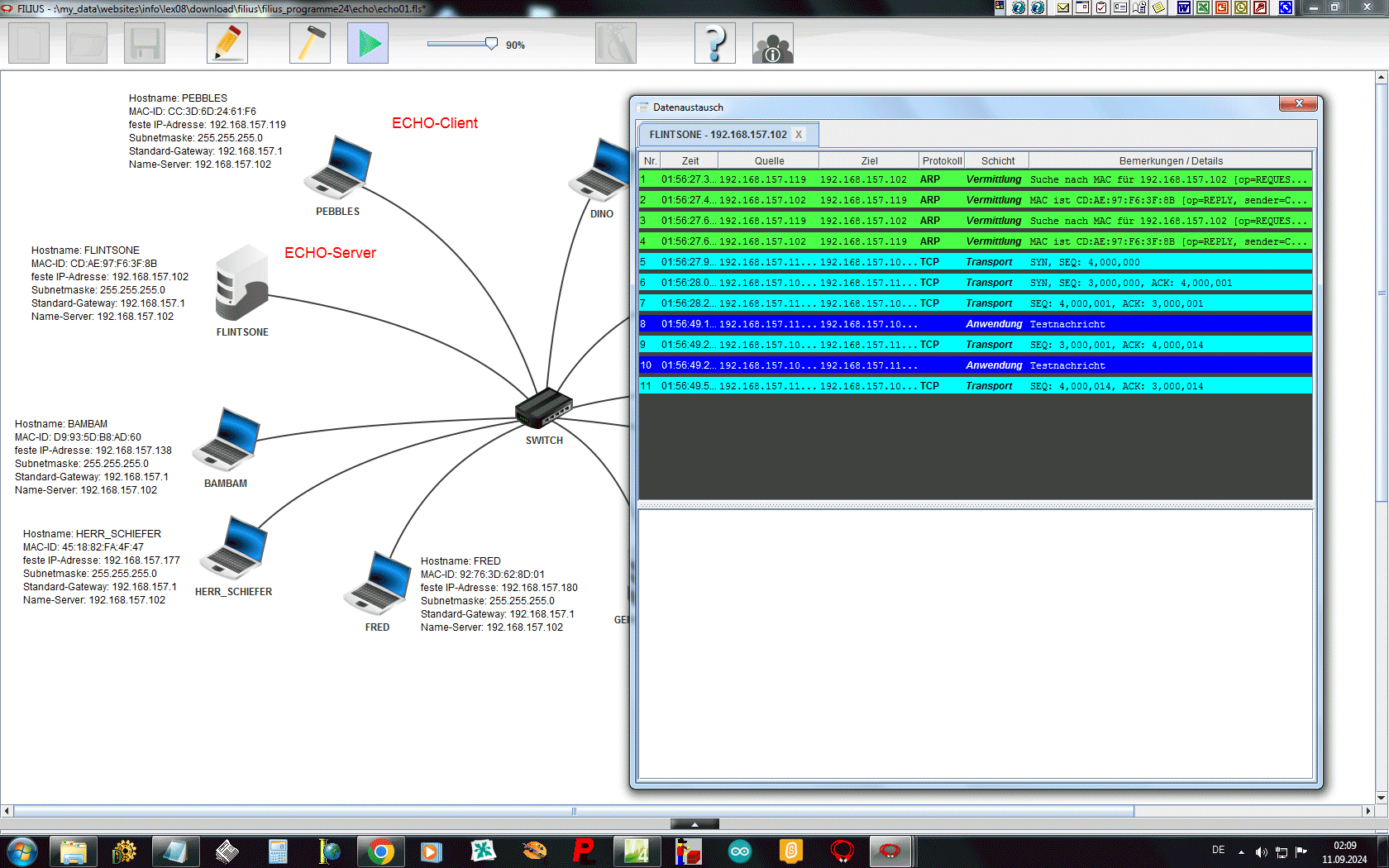

	Echo-Server 2024 - ACHTUNG: ... der ECHO Dienst ist ein erweitertes PING und bereits eine echte Server-Anwendung!!! Echo-Dienst 2024   ... ECHO-Server installieren und starten ... aktueller Download des Netzwerkes mit dem ECHO-Server "FLINTSTONE" ... aktueller Download des Netzwerkes mit dem ECHO-Server "FLINTSTONE" sowie allen beteiligten Workstations als ECHo-Clients" ... ECHO-Client installieren, verbinden und nutzen ... ECHO-Client überall installieren, verbinden und nutzen

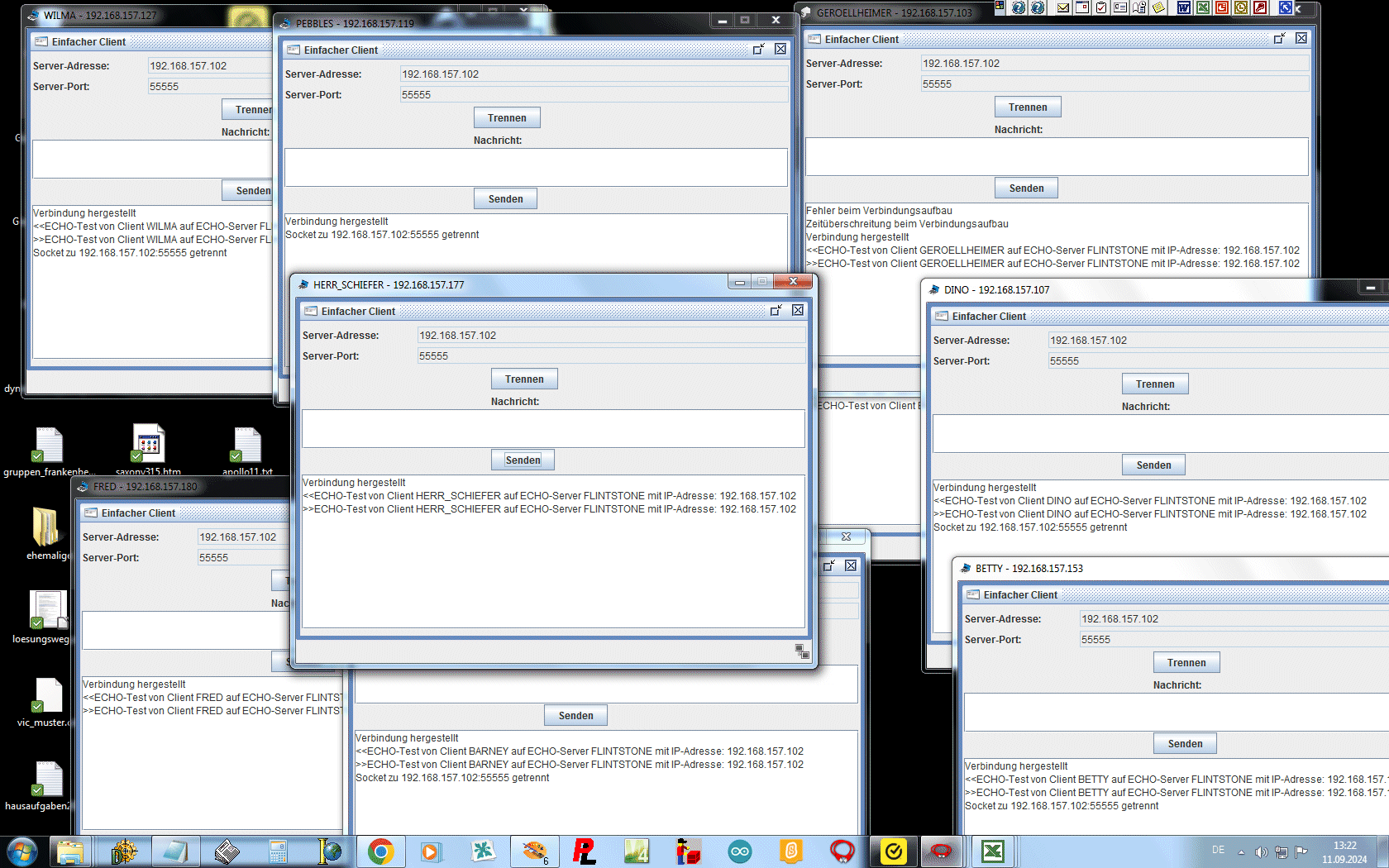

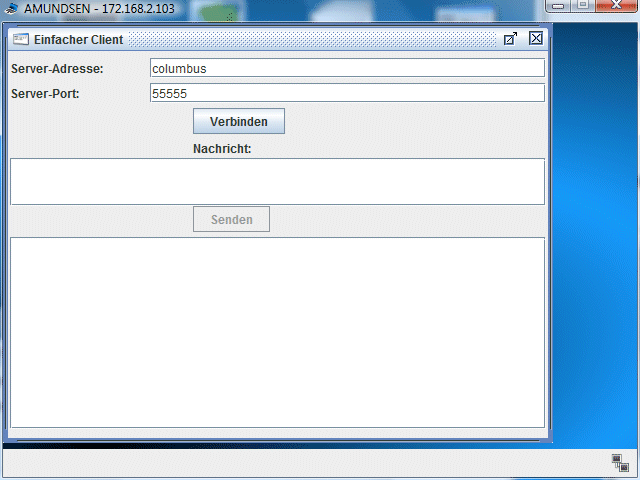

	... auch der ECHO-Server sollte bereits funktionieren ECHO-Server starten ... der ECHO-Server ist gestartet   Verbindung auf den ECHO-Server testen ... Netzwerk starten   ... ECHO-Server aufrufen ... Standard-Port ist 555 - dieser sollte nicht geändert werden ... feste IP-Adresse für Client TICK   ... gestarteter ECHO-Server ... feste IP-Adresse für Client TRICK ... feste IP-Adresse für Client TICK ... geben Sie die IP-Adresse an, wenn noch kein DNS eingerichtet wurde ... Verbindung testen

3. SWITCHES

	... sind wie eine Art "Verteilerdosen" für Netzwerke. Einfache Switches senden die Datenpakete direkt zu einem Rechner innerhalb eines Subnets. Für Routing werden Layer-Switches benötigt, welche auch über eigene Gateways verfügen. Sie verteilen Daten vom "Incomming-Kanal" auf die jeweiligen Ausgänge und sie vermitteln zwischen Quelle sowie Ziel einer Zielanforderung.
	... der springende Punkt: SWITCHES funktionieren wie Verteilerdosen für Netzwerke (streng genommen ist das nicht so einfach - Vorgänger waren HUB's - seine Nachfolger sind Layer-Switches (... siehe dazu für Interessenten unter OSI-Referenz-Modell (... das ist aber nichts für Anfänger - also Klasse 7 bis Klasse 10))) die Menge der zuschaltbaren Geräte wird durch die Anzahl der verfügbaren Ports bestimmt Switches agieren in der Praxis auch als Firewalls - sie nutzen Gateways mit eben diesen Eigenschaften
	Baugruppen erstellen   Eigenschaften des Server - hier "ZEUS" ... alles wird neu per 30.4.2018 192.168.56.1 erster DHCP-Server: SERVER1 mit der IP 192.168.56.2 und dem Bereich von 192.168.56.100 bis 192.168.56.102 zweiter DHCP-Server: SERVER2 mit der IP 192.168.55.2 und dem Bereich von 192.168.55.100 bis 192.168.55.110 DNS: SERVER2 mit der 192.168.55.2 Client CLIENT1 mit der DHCP-IP 192.168.55.100 Client TRICK mit der DHCP-IP 192.168.55.201 Client TRACK mit der DHCP-IP 192.168.55.202 E-MAIL-Server: SERVER2 mit der IP 192.168.55.2 POP3-Server: SERVER2 Mail-Domain: LAN.LOCAL POP3-Port: 110 SMTP-Port: 25 Passwort für alle Mailclients: mypass Mailadressen: Heinrich Lan mit Mailadresse: heinrich@lan.local auf Client CLIENT1 Karl Lan mit Mailadresse: karl@lan.local auf Client CLIENT2 Paul Lan mit Mailadresse: paul@lan.local auf Client CLIENT3 Gustav Lan mit Mailadresse: gustav@lan.local auf Client CLIENT4 Franz Lan mit Mailadresse: franz@lan.local auf Client CLIENT5 Administrator mit Mailadresse: admin@lan.local auf SERVER1 Baugruppe auflegen

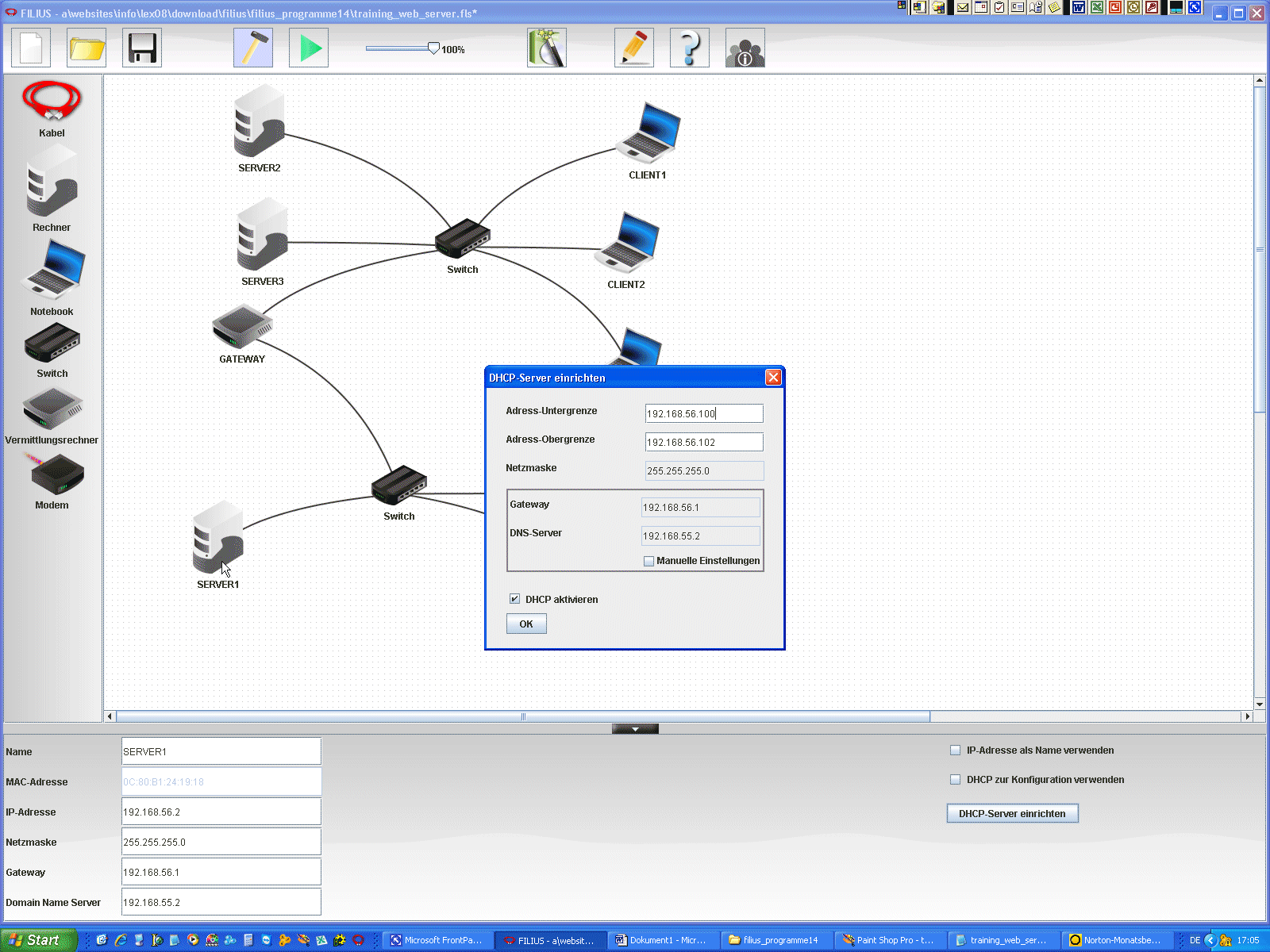

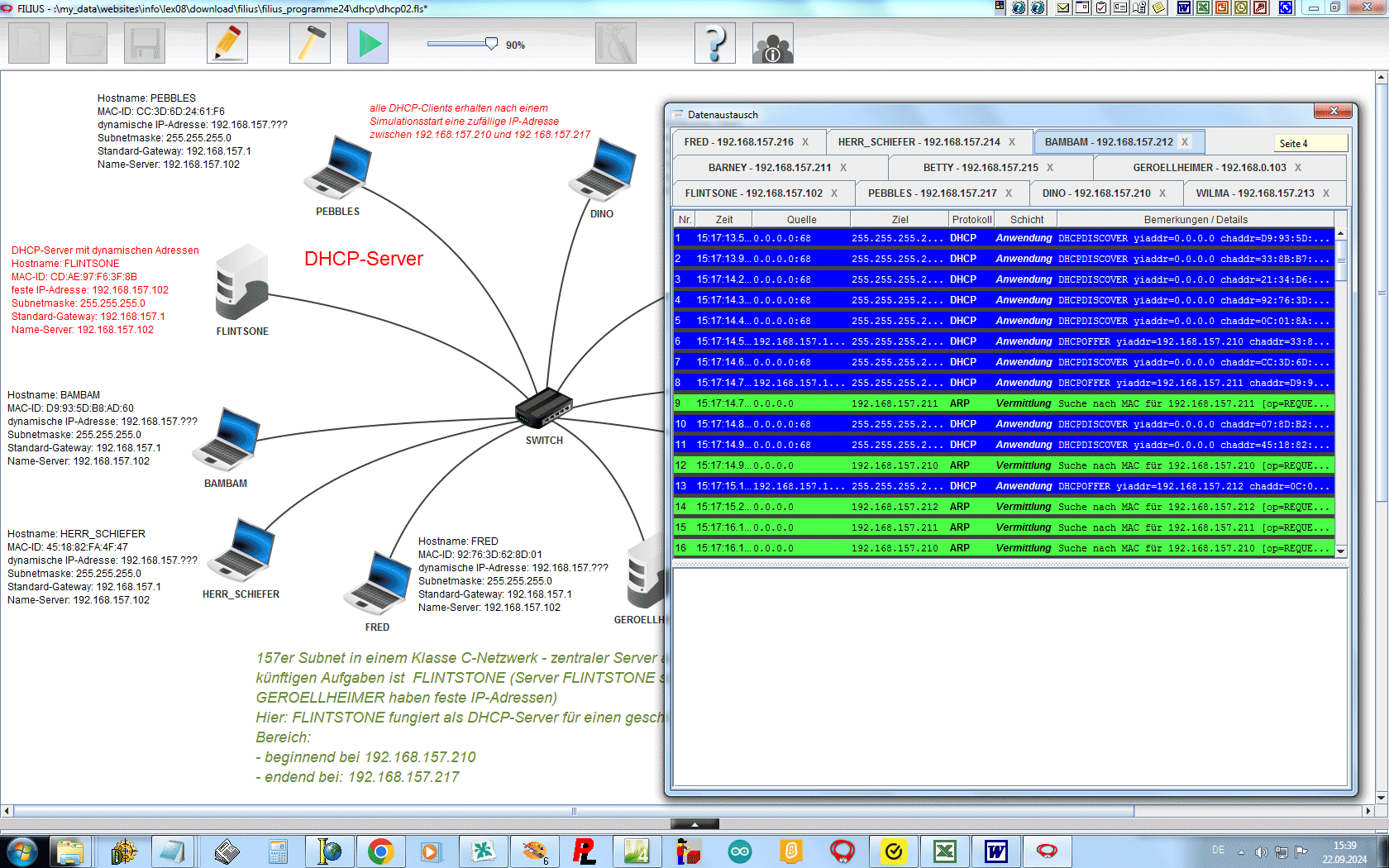

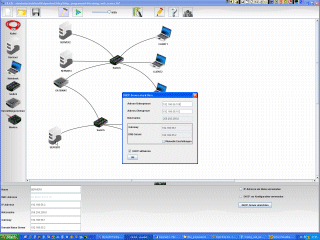

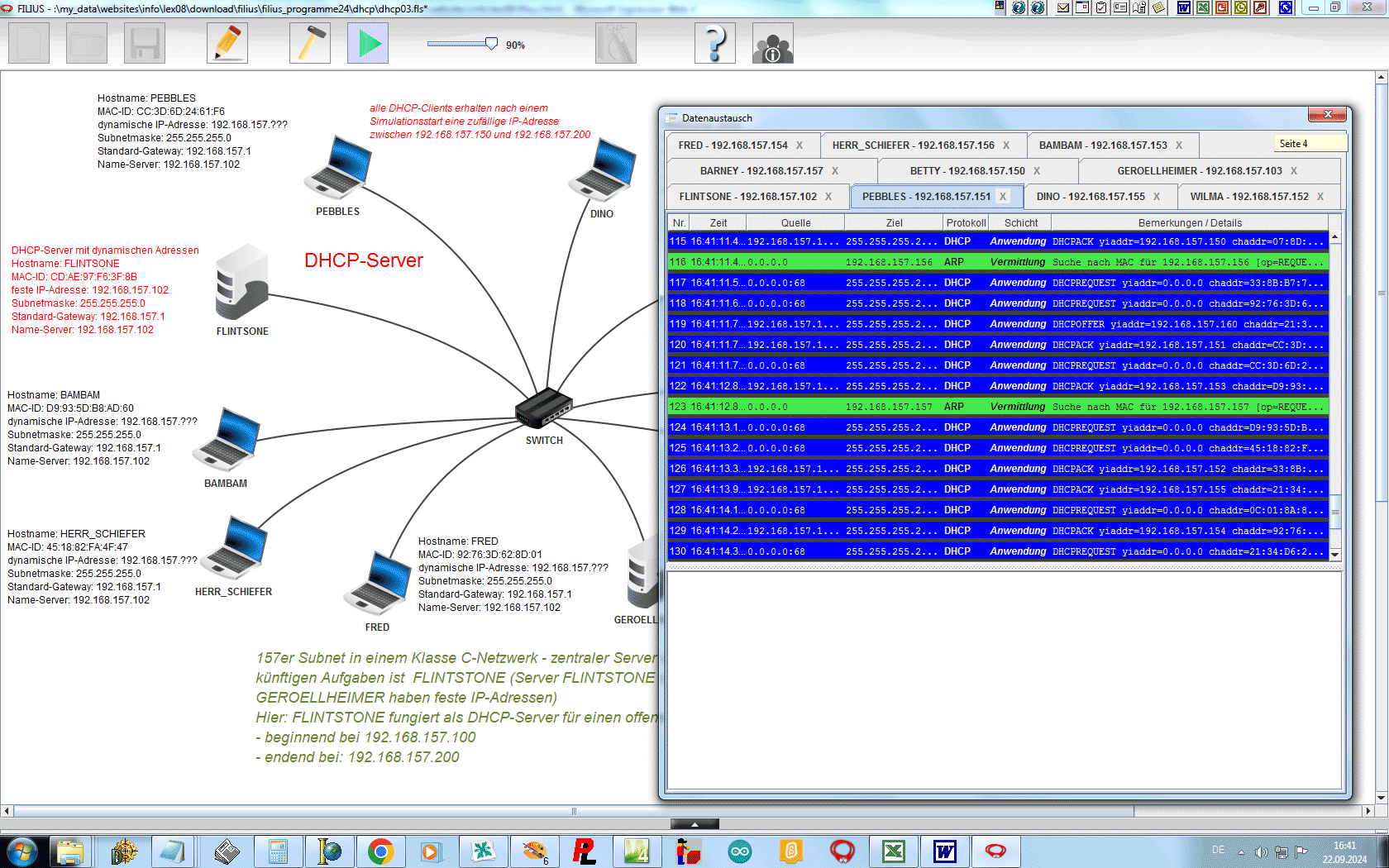

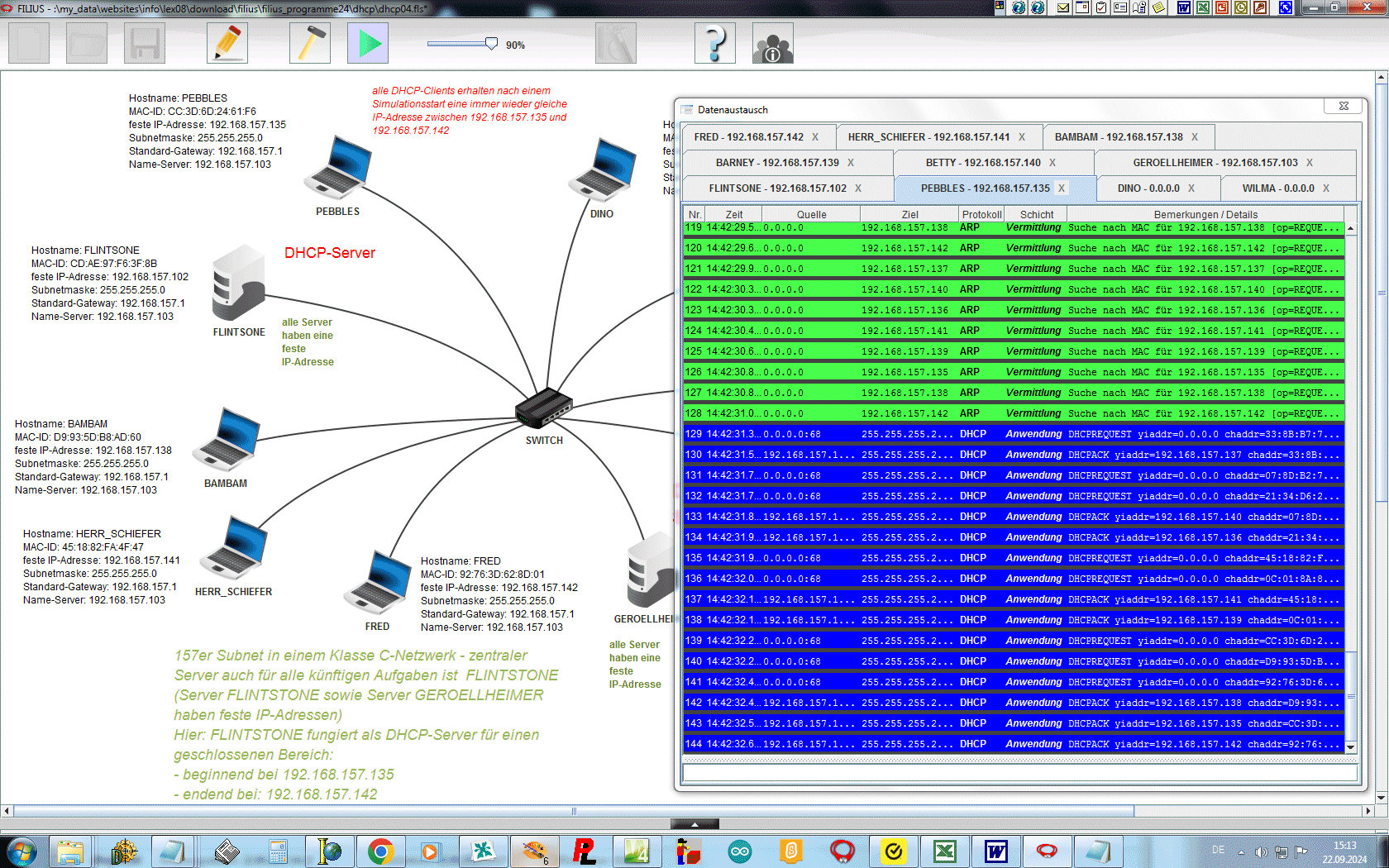

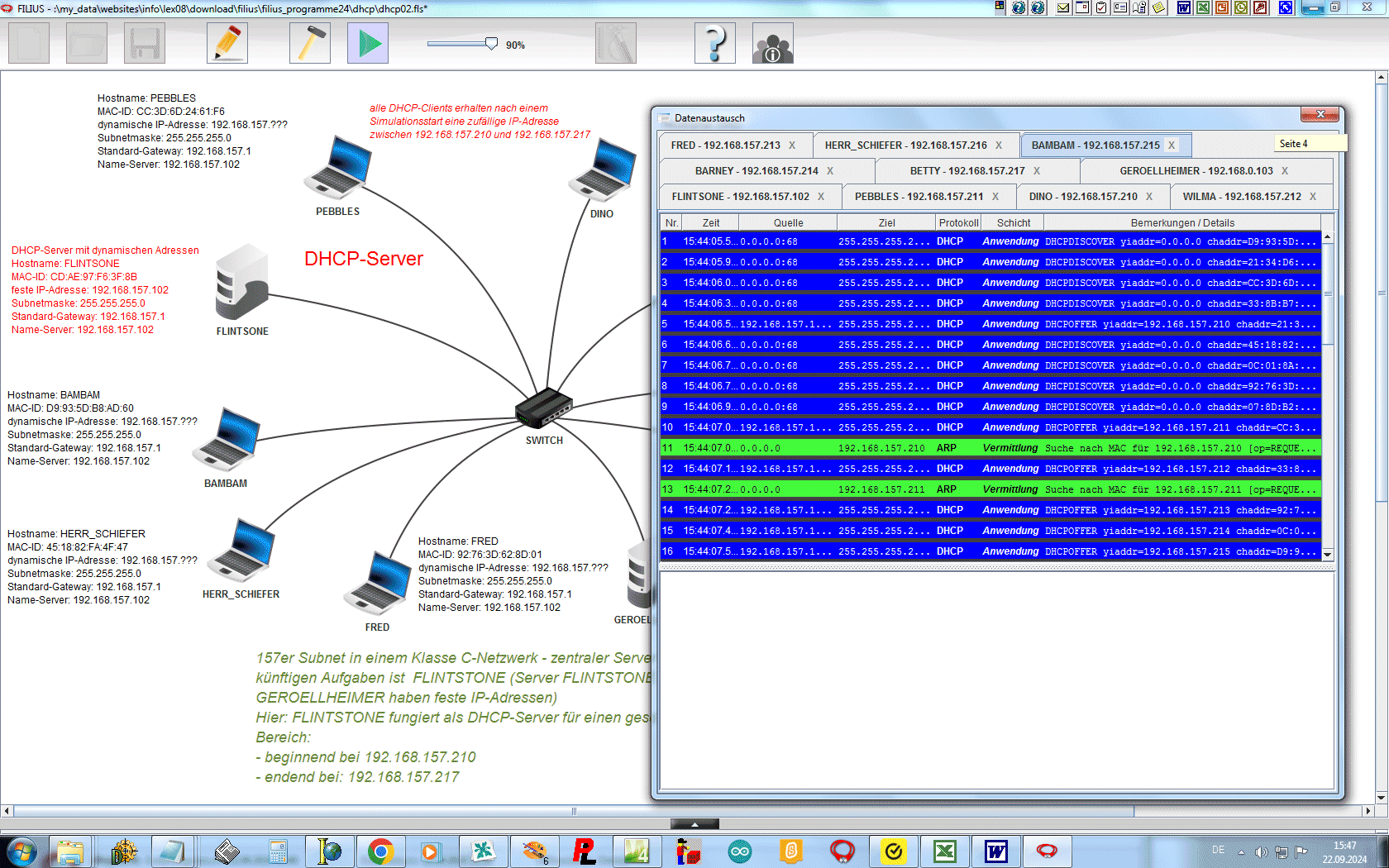

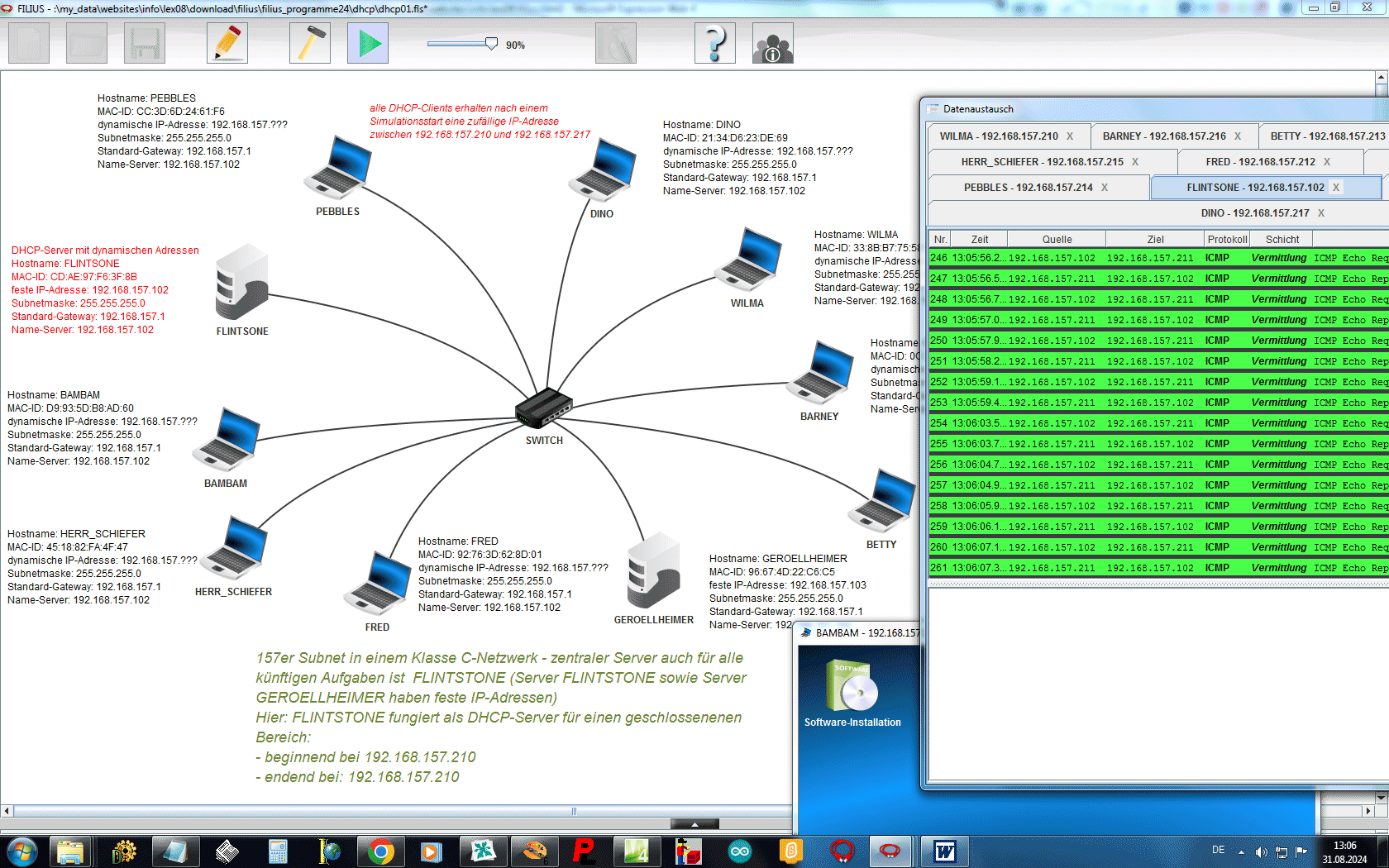

4. DHCP-Server mit Adressreservierung

	... werden genau dann besonders interessant, wenn Du mit Deinem Rechner in unbekannten Netzwerken unterwegs bist. Wie kommt es eigentlich, dass Dein Computer sofort in der Lage ist, mit einem vollkommen fremden Netzwerk zu kommunizieren?
	... der springende Punkt: jeder Client des aktuellen Subnets innerhalb eines LANS (Local Area Network) hat eine eindeutige IP-Adresse - diese darf nicht geroutet sein (dafür in Frage kommen in der Realität folgende Adressen: 192.168.X,X (Klasse C-Netzwerk); 172.X.X.X (Klasse B-Netzwerk) und  10.X.X.X (Klasse A-Netzwerk);!!!) jeder Hostname ist einmal im Subnet registriert - es gibt keine zwei gleichen Rechnernamen vergessen Sie nicht, den DHCP zu starten
	... ab hier ist extreme Aufmerksamkeit angesagt - ein Schusselfehler und das gesamte Netzwerk kollidiert und nur noch wenige Teilfunktionen sind möglich. Die dynamische Adressvergabe ist in erster Linie eine Sicherheitsmaßnahme. 2024 - DHCP mit zufälliger Adressvergabe aus dichtem Adress-Block 192.168.157.210 bis 192.168.157.212 - es fehlen also IP-Adressen und es gibt Netzwerkkollisionen 2024 - DHCP mit zufälliger Adressvergabe aus dichtem Adress-Block 192.168.157.210 bis 192.168.157.217 - es werden vorab unbekannte  IP-Adressen zufällig vergeben -  aber es gibt keine Netzwerkkollisionen   DHCP-Server 2024 mit zufälliger IP-Adressvergabe ... aktueller Download des Netzwerkes mit Server FLINTSTONE DHCP-Server 2024 mit zufälliger IP-Adressvergabe ... aktueller Download des Netzwerkes mit Server FLINTSTONE DHCP-Server 2024 mit zufälliger IP-Adressvergabe ... aktueller Download des Netzwerkes mit Server FLINTSTONE DHCP-Server 2024 mit zufälliger IP-Adressvergabe ... aktueller Download des Netzwerkes mit Server FLINTSTONE     2024 - DHCP mit zufälliger Adressvergabe aus dichtem Adress-Block 192.168.157.150 bis 192.168.157.200 - es werden vorab unbekannte  IP-Adressen aus einem großen Bereich vergeben -  es gibt keine Netzwerkkollisionen 2024 - DHCP-mit zufälliger Adressvergabe aus dichtem Adress-Block 192.168.157.210 bis 192.168.157.217 - es werden vorab bekannte  IP-Adressen vergeben -  also gibt es keine Netzwerkkollisionen - Domain Name Server ist jetzt GEROELLHEIMER   DHCP-Server 2024 mit zufälliger IP-Adressvergabe ... aktueller Download des Netzwerkes mit Server FLINTSTONE DHCP-Server 2024 mit zugewiesener dynamischer IP-Adressvergabe ... aktueller Download des Netzwerkes mit Server FLINTSTONE
	... hier einmal eine kleine Zusammenstellung privater IP-Adressen über einen längeren und interessanten Zeitraum hinweg IP-Adresse für Rosts private Domain DISCOVERY am 28.01.2011 um 17:56 Uhr: 93.242.235.87 IP-Adresse für Rosts private Domain für DISCOVERY am 30.01.2011 um 09:34 Uhr: 93.242.191.130 IP-Adresse für Rosts private Domain LIVINGSTONE am 24.09.19 um 18:33 Uhr: Ihre IPv6-Adresse lautet: 2003:f3:13c6:9b40:40b5:17c4:ee62:cb48 Ihre IPv4-Adresse lautet: 80.134.80.10 IP-Adresse für Rosts private Domain LIVINGSTONE am 25.09.19 um 02:36 Uhr: Ihre IPv6-Adresse lautet: 2003:f3:13cd:d481:7582:1dc8:b7b2:3731 Ihre IPv4-Adresse lautet: 80.134.90.148 IP-Adresse für Rosts private Domain LIVINGSTONE am 26.09.19 um 07:48 Uhr: Ihre IPv6-Adresse lautet: 2003:f3:13cd:d450:9c21:a10c:bed4:e138 Ihre IPv4-Adresse lautet: 80.134.90.148
	... die Aufgabe Aufgabe zum schnellen Kopieren beliebiger Daten Ergebnis Aufgabenstellung für den Mail-Server   Domain-Name: LAN.LOCAL DNS-Server ist SERVER2 - Achtung: es gibt bereits Subnets - einfach so eintragen - das funktioniert!!! Standard-Gateway: GATEWAY mit der IP 192.168.55.1 sowie IP 192.168.56.1 erster DHCP-Server: SERVER1 mit der IP 192.168.56.2 und dem Bereich von 192.168.56.100 bis 192.168.56.102 zweiter DHCP-Server: SERVER2 mit der IP 192.168.55.2 und dem Bereich von 192.168.55.100 bis 192.168.55.110 DNS: SERVER2 mit der 192.168.55.2 Client CLIENT1 mit der DHCP-IP 192.168.55.100 Client TRICK mit der DHCP-IP 192.168.55.201 Client TRACK mit der DHCP-IP 192.168.55.202  E-MAIL-Server: SERVER2 mit der IP 192.168.55.2 POP3-Server: SERVER2 Mail-Domain: LAN.LOCAL POP3-Port: 110 SMTP-Port: 25 Passwort für alle Mailclients: mypass Mailadressen: Heinrich Lan mit Mailadresse: heinrich@lan.local auf Client CLIENT1 Karl Lan mit Mailadresse: karl@lan.local auf Client CLIENT2 Paul Lan mit Mailadresse: paul@lan.local auf Client CLIENT3 Gustav Lan mit Mailadresse: gustav@lan.local auf Client CLIENT4 Franz Lan mit Mailadresse: franz@lan.local auf Client CLIENT5 Administrator mit Mailadresse: admin@lan.local auf SERVER1 Netzwerk mit eingebundenem WEB-Server ... aktueller Download des Netzwerkes mit Server ZEUS
	Kurzreferenz - oder: Was jetzt schon alles gehen sollte? PING (TRICK hat die IP: 172.5.10.200; TICK hat die IP: 172.5.10.200) D
	Baugruppen erstellen Eigenschaften des Server - hier "ZEUS"   Baugruppe auswählen   Baugruppe auflegen

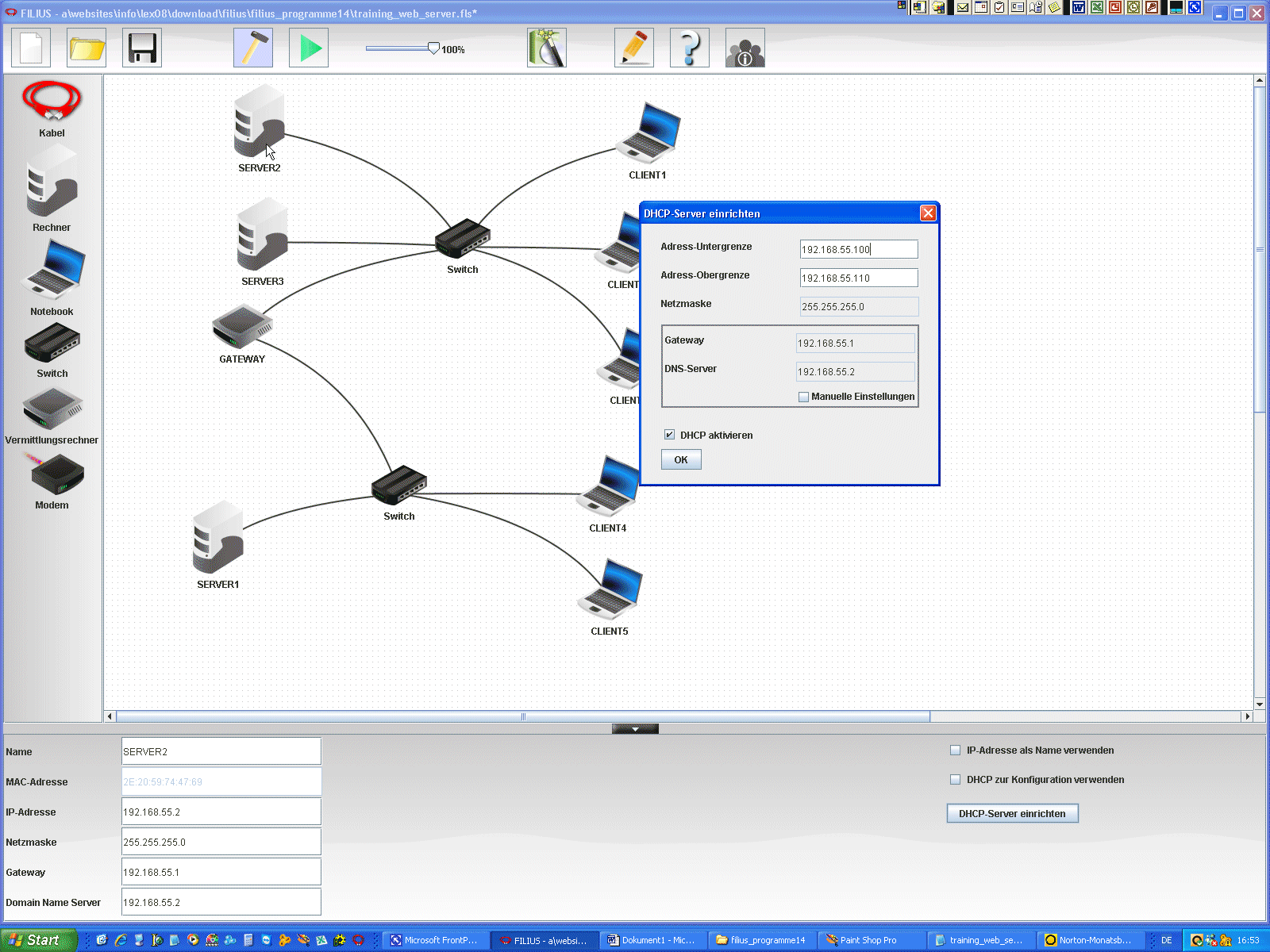

	DHCP-Server für das 55-er Netz entspricht SERVER2 mit der IP 192.168.55.2 DHCP-Server für das 56-er Netz entspricht SERVER2 mit der IP 192.168.56.2 WWW-Server entspricht SERVER3 mit der IP 192.168.55.3 WWW-Server gestartet entspricht SERVER3 mit der IP 192.168.55.3

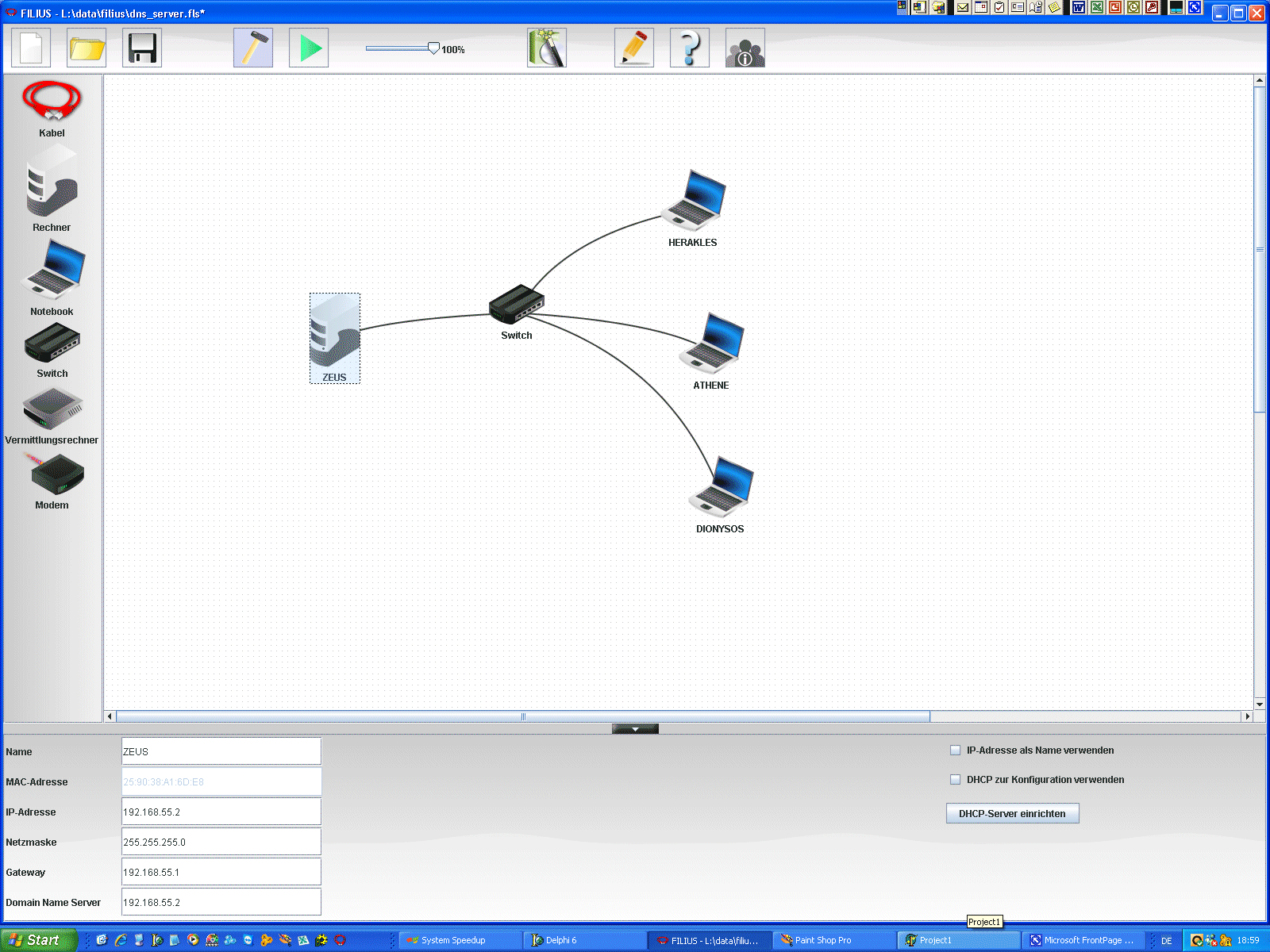

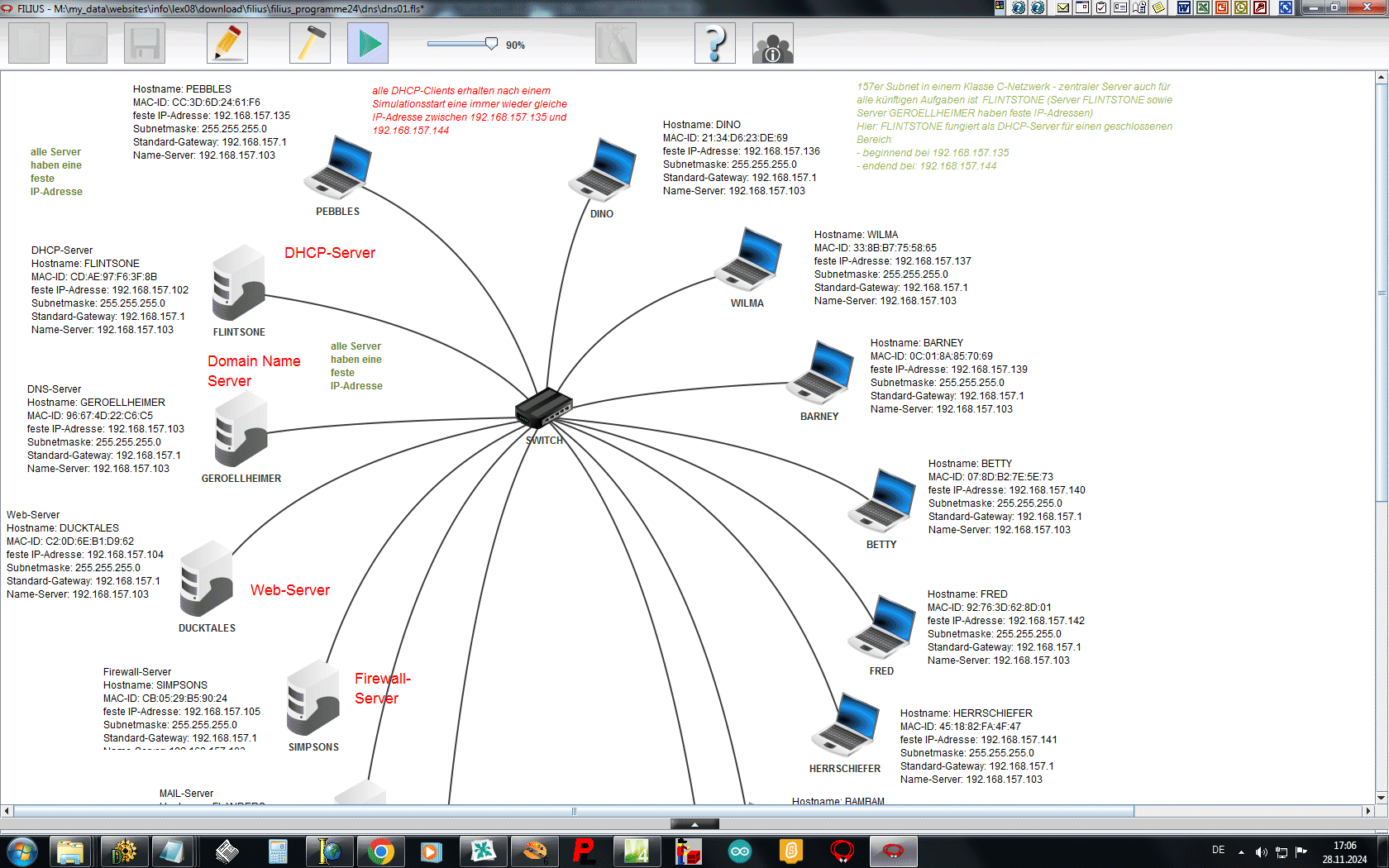

5. DNS-Server

	Rechner selbst kommunizieren letztendlich /dies natürlich auf binäerer Ebene) ausschließlich auf der Kombination von TCP/IP-Adresse sowie der MAC-ID. Dummerweise können wir Menschen uns ausgerechnet Zahlen (... und noch dazu sehr viele sowie mit großer Stellenzahl) schlecht merken. Genau hier setzen die "Domain-Name-Server" an - sie übersetzen nämlich einen für uns relativ leicht merkbaren Namen (der dazu auch noch unter Umständen relativ kurz sein darf) in die eigentlich benötigte IP-Adresse. Vorstellen kann man sich den DNS wie eine Art bilinguales Wörterbuch, welches Namen in IP-Adressen sowie IP-Adressen in Namen auflösen kann. In der Praxis spricht man deshalb auch von "Namen-Auflösung".

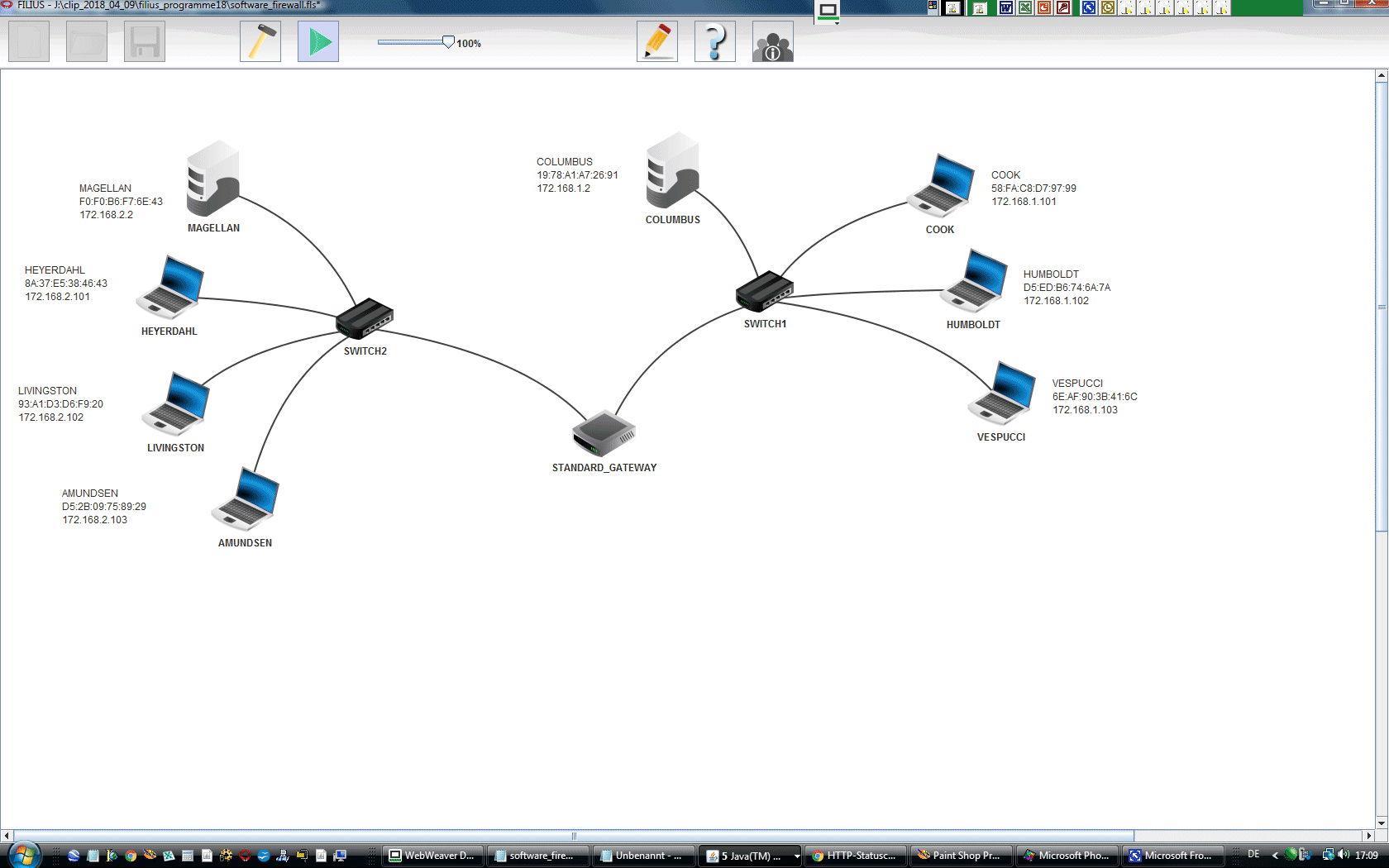

	Beschreibung der Details zur Aufgabe ... DNS 2024 - die Lösungs-Details ... die Details zur Aufgabe ... hier der gesamte Aufgabentext ... das ist das Beispiel-Netzwerk zur Einrichtung eines DNS-Servers - man muss ja nicht gleich mit mehreren Subnets arbeiten ... aktueller Download des Netzwerkes mit DNS-Server COLUMBUS Aufgabe: DHCP, DNS, E-Mail-Dienst komplett, Echo-Server, Web-Server, FTP-Server einrichten - Domain-Name: DISCOVERY - Maildomain: discovery.de - Standard-Gateway: STANDARD_GATEWAY 172.168.0.1 COLUMBUS übernimmt alle einzurichtenden Dienste: - Mail - DNS - Echo - FTP - Web-Server - Software-Firewall Subnet 1 Gateway 93:C6:4D:AE:AB:8A 172.168.1.1 DHCP-Server: COLUMBUS 19:78:A1:A7:26:91 172.168.1.2 1. Client-Rechner im Subnet 1: COOK 58:FA:C8:D7:97:99 172.168.1.101 1. Client-Rechner im Subnet 1: HUMBOLDT D5:ED:B6:74:6A:7A 172.168.1.102 1. Client-Rechner im Subnet 1: VESPUCCI 6E:AF:90:3B:41:6C 172.168.1.103 Subnet 2 Gateway B9:51:A0:82:54:79 172.168.2.1 DHCP-Server: MAGELLAN F0:F0:B6:F7:6E:43 172.168.2.2 1. Client-Rechner im Subnet 2: HEYERDAHL 8A:37:E5:38:46:43 172.168.2.101 2. Client-Rechner im Subnet 2: LIVINGSTON 93:A1:D3:D6:F9:20 172.168.2.102 3. Client-Rechner im Subnet 2: AMUNDSEN D5:2B:09:75:89:29 172.168.2.103 Mailadressen mit Password "password": - bernd@discovery.de auf HEYERDAHL - silvia@discovery.de auf HUMBOLDT - georg@discovery.de auf AMUNDSEN - petra@discovery.de auf LIVINGSTON - hannes@discovery.de auf COOK ... das ist das Beispiel-Netzwerk zur Einrichtung eines DNS-Servers 2024 ... aktueller Download des Netzwerkes mit DNS-Server GEROELLHEIMER

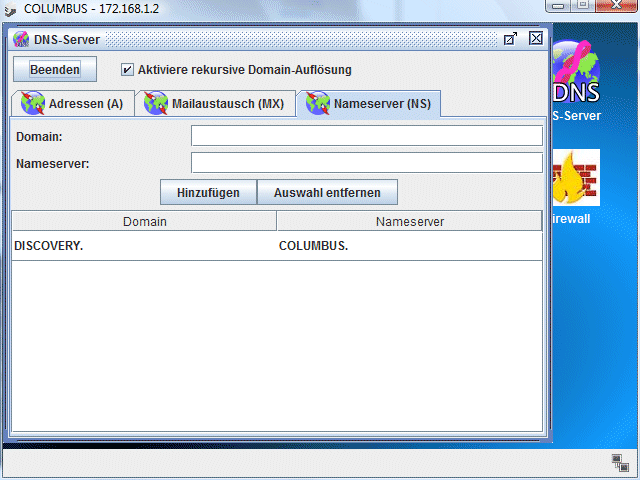

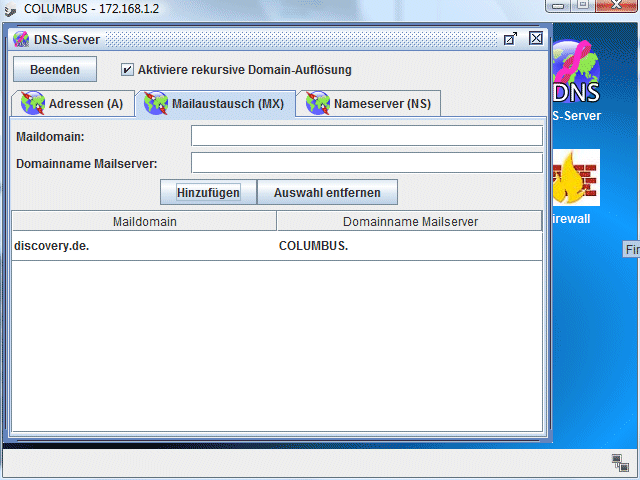

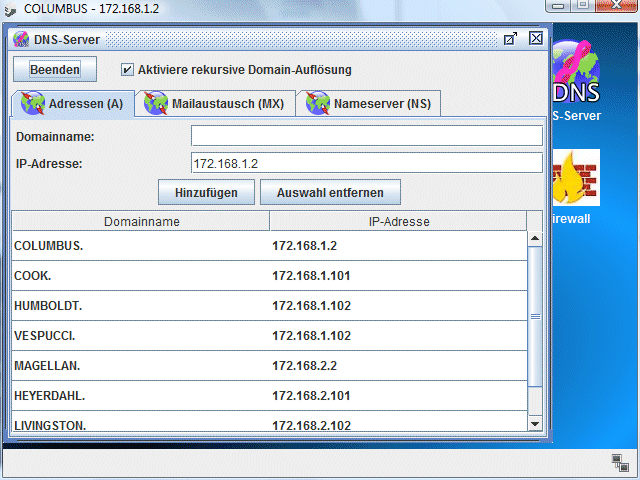

	... was ist zur Einrichtung eines DNS-Servers zu beachten, wenn man Filius verwendet?: Domainname ist der Name des LAN Domainname für die einzelnen Maschinen ist etwas irreführend - hier stünde besser Hostname vergessen Sie nicht, den DNS zu starten

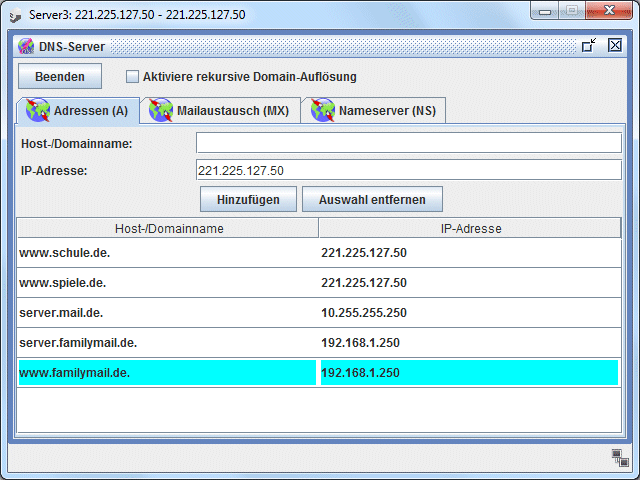

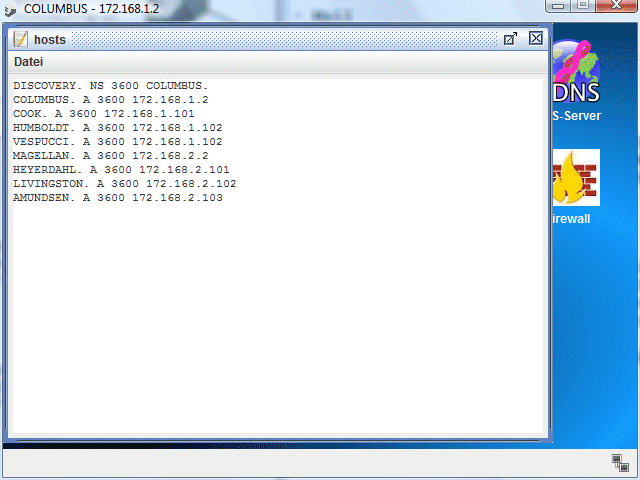

	... Einblick in die Datenbank mit den Einträgen von Hostnames sowie IP-Adressen ... Namen der Domain sowie des DNS-Servers eintragen - das ist der logische Name des LAN (Subnetzes) ... Maildomain registrieren ... Namensauflösung testen Eintrag der Maschinen in die Datenbank Eintrag des Domain-Names sowie des DNS-Servers im Servereintrag Eintrag des Mail-Domain-Names im Servereintrag

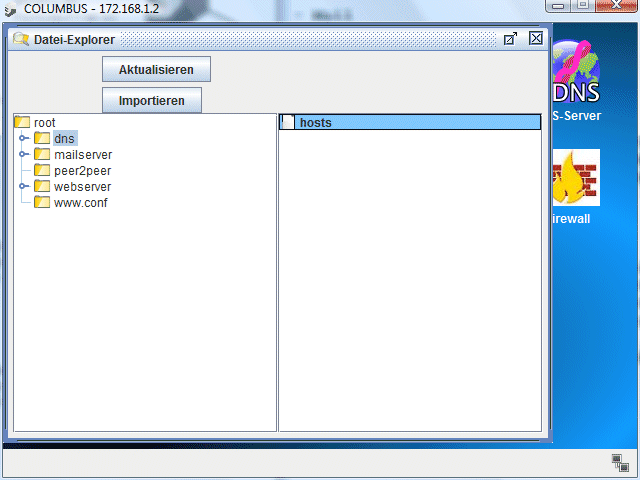

	... so sieht das im Datei-Explorer aus, wenn der DNS eingerichtet ist ... das ist ein kleines *.TXT-File mit den wichtigsten Netzwerkzuordnungen ... ein Beispiel Eintrag des DNS im Datei-Exlorer Eintrag des DNS im Datei-Exlorer DISCOVERY. NS 3600 COLUMBUS. COLUMBUS. A 3600 172.168.1.2 COOK. A 3600 172.168.1.101 HUMBOLDT. A 3600 172.168.1.102 VESPUCCI. A 3600 172.168.1.102 MAGELLAN. A 3600 172.168.2.2 HEYERDAHL. A 3600 172.168.2.101 LIVINGSTON. A 3600 172.168.2.102 AMUNDSEN. A 3600 172.168.2.103 discovery.de. MX 3600 COLUMBUS.

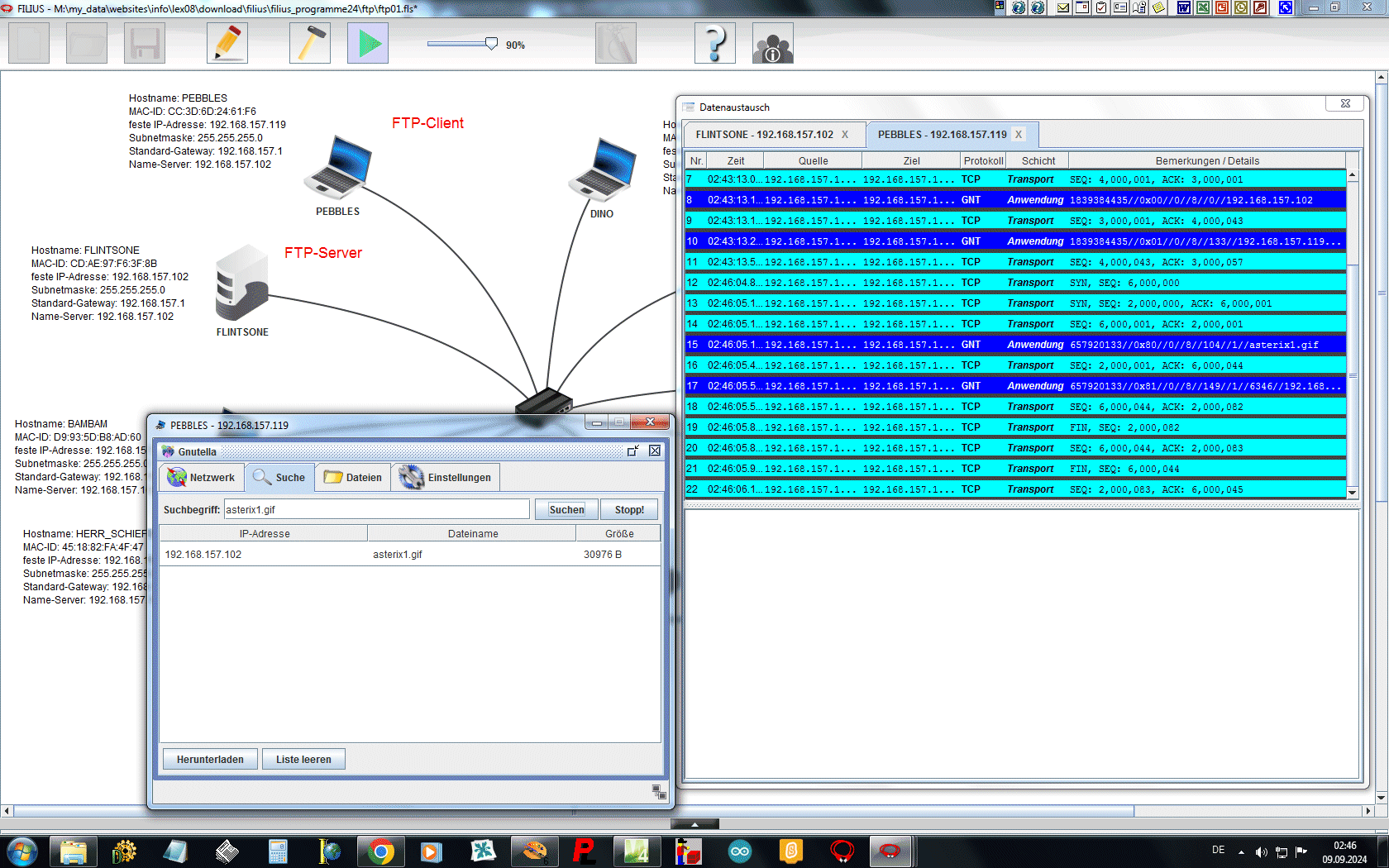

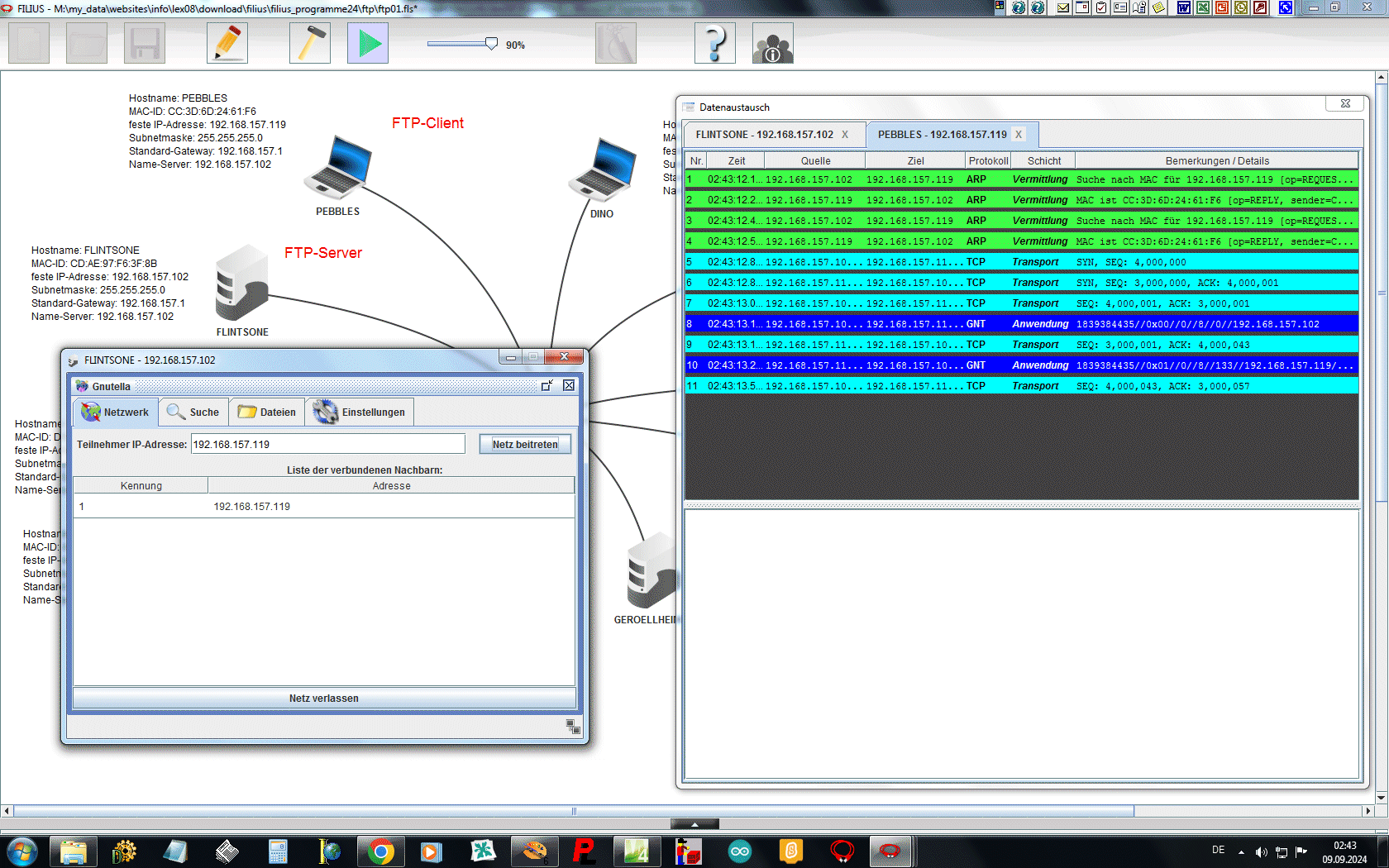

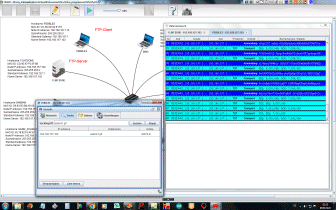

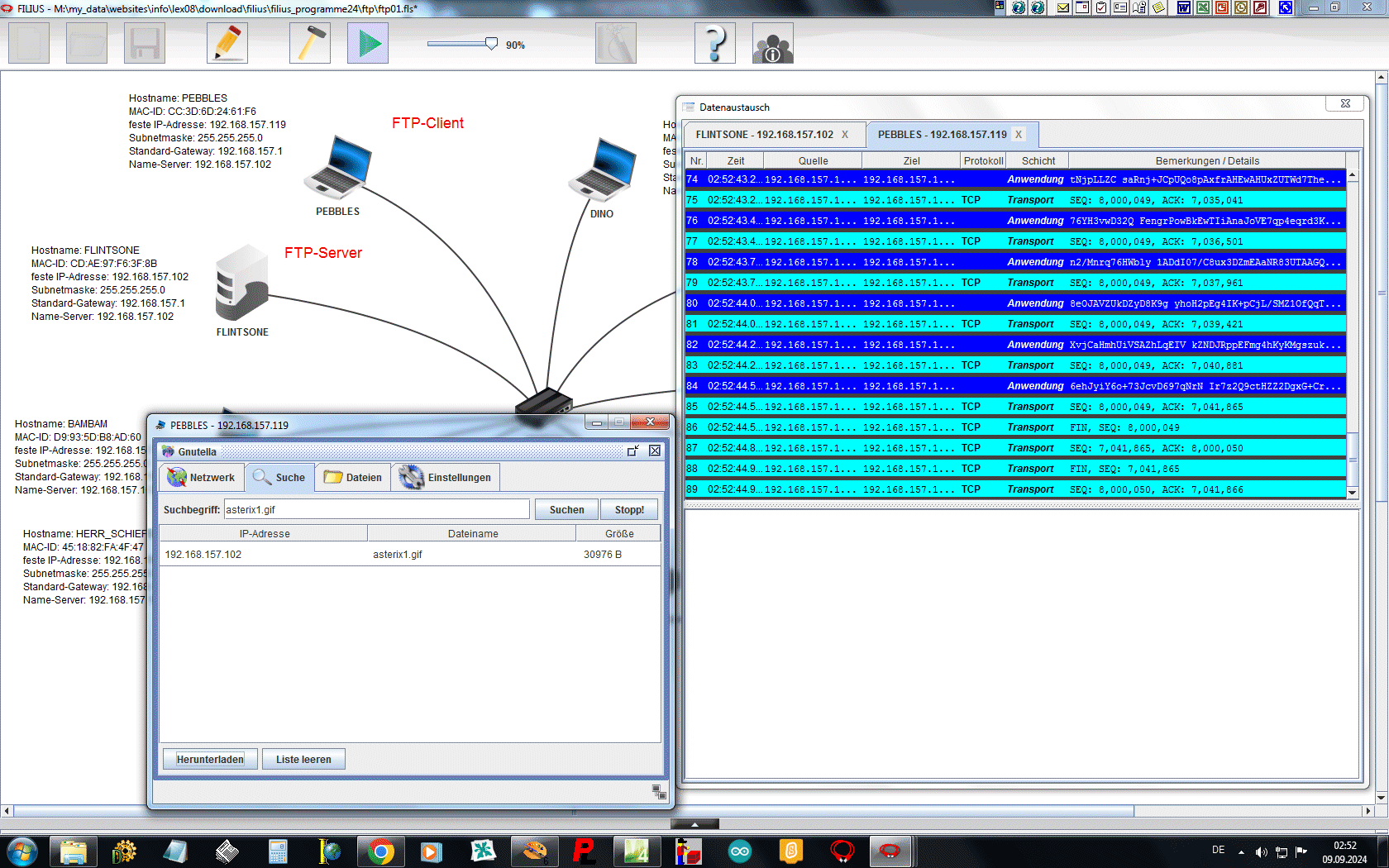

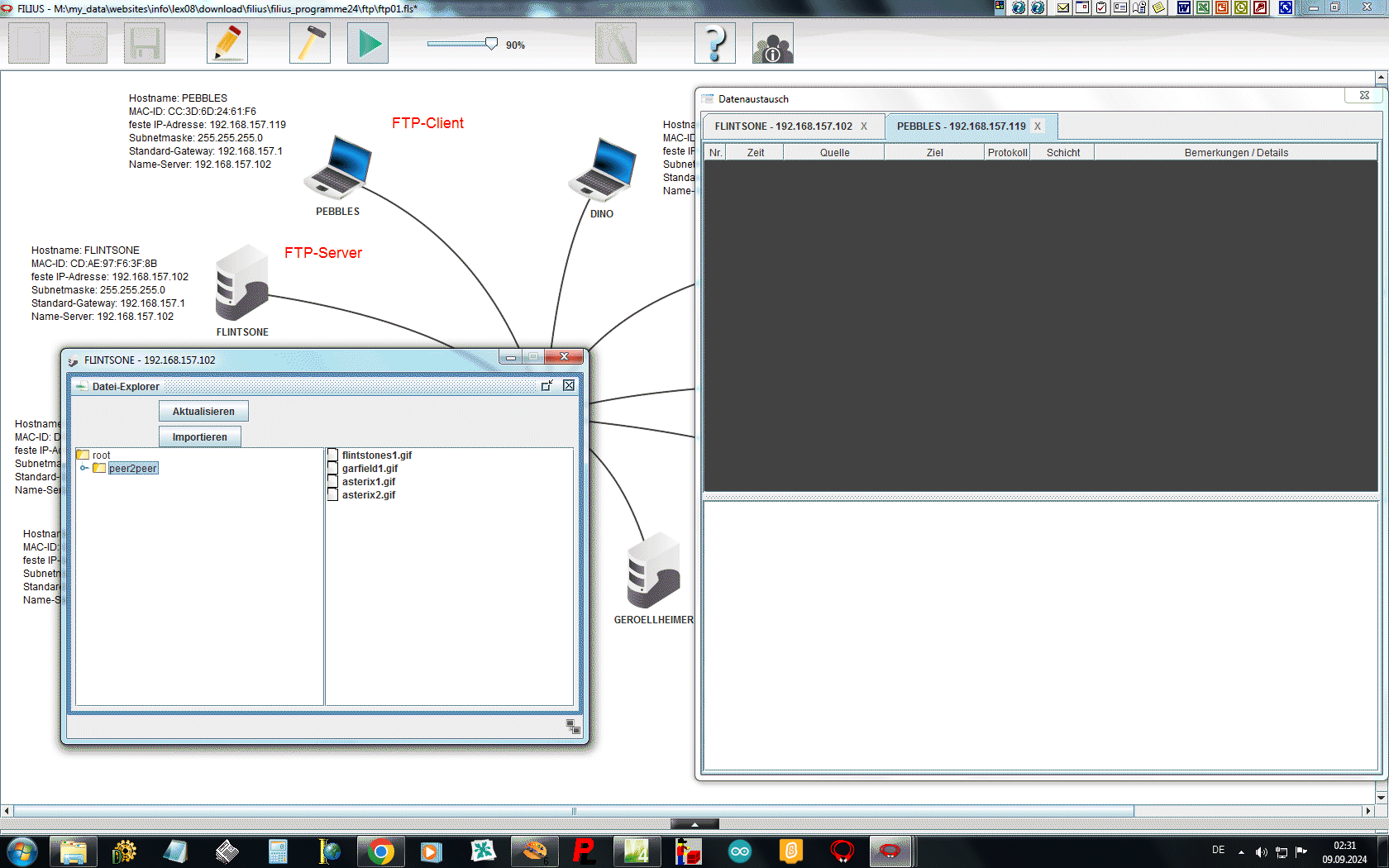

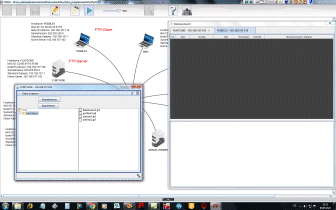

6. FTP Client

	Vorraussetzungen für einen funktionierenden Mail-Server sind, dass ein eindeutig funktionierender DHCP- sowie DNS-Server eingerichtet wurden. Alle notwendigen Dienste (DNS-Server) müssen auch gestartet worden sein! Server haben feste IP-Adressen und die Dienste können detiziert sein (jeder Dienst läuft auf einem eigenen Server (... so etwas erledigt man heute aus Kostengründen gern auf VM-Ware - stellt aber in der Praxis durchaus ein Risiko dar)).
	... die Aufgabe Aufgabe zum schnellen Kopieren beliebiger Daten Ergebnis Aufgabenstellung für den Mail-Server   Domain-Name: ENTENHAUSEN.LOCAL DNS-Server ist MICKEYMOUSE Standard-Gateway: DAISYDUCK mit der IP 172.5.10.1 DHCP-Server: DONALDDUCK mit der IP 172.5.10.2 DNS: MICKEYMOUSE mit der IP 172.5.10.3 Domai-Name: ENTENHAUSEN erster Client TICK mit der DHCP-IP 172.5.10.200 zweiter Client TRICK mit der DHCP-IP 172.5.10.201 dritter Client TRACK mit der DHCP-IP 172.5.10.202 DHCP-Server DONALDDUCK mit der IP 172.5.10.2 E-MAIL-Server: MICKEYMOUSE mit der IP 172.5.10.3 SMTP- und POP3-Server: MICKEYMOUSE Mail-Domain: entenhausen.local POP3-Port: 110 SMTP-Port: 25 Passwort für alle Mailclients: mypass Mailadressen: tick mit Mailadresse: tick@entenhausen.local auf Client TICK trick mit Mailadresse: trick@entenhausen.local auf Client TRICK track mit Mailadresse: track@entenhausen.local auf Client TRACK donald mit Mailadresse: donald@entenhausen.local auf Server DONALDDUCK mickemouse mit Mailadresse: mickeymouse@entenhausen.local auf Server MICKEYMOUSE daisy mit Mailadresse: daisy@entenhausen.local auf Server DAISYDUCK
	... der springende Punkt - bzw. Kurzreferenz - oder: Was jetzt schon alles gehen sollte? PING (TRICK hat die IP: 172.5.10.200; TICK hat die IP: 172.5.10.200) Datenaustausch via GNUTELLA (... das ist ein kleiner FTP-Server) Datei-Manager Text-Editor Bildbetrachter ... Verbindung der Clients ... ... stimmt alles, übernimmt der angeforderte Client sofort die Einstellungen des anfordernden Clients Dateien können übertragen werden mit GNUTELLA ... ... wir schalten eine Verbindung auf den "Gegen-Rechner" -  auf TICK - mit der IP: 172.5.10.200 ... man könnte auch sagen: diese kennen sich nun gegenseitig!
	hier sollte schon "GNUTELLA" funktionieren ... ... auch die folgenden Inhalte sollte man zu *.txt-Files aufbereiten und hochladen können ... ... animierte GIF-Datei ... mal zwei *.HTML-Seiten ... ein mögliches Bild zum Benutzen „Eigentlich wollte ich heute die Welt erobern, aber es regnet...“ „Verzweifle nicht, wenn du kein Pro bist. Ein Amateur hat die Arche gebaut, Pro`s die Titanic.“ „Mein Bett und ich lieben uns, nur der Wecker will es einfach nicht akzeptieren.“ „Das wird mir zu kindisch hier, los Teddy wir gehen!“ „Wollen hätten wir schon mögen, aber mögen haben wir uns nicht getraut …!“ Dateinname: coolesprueche.txt „Das maximale Volumen subterraner Agrarproduktivität steht im reziproken Verhältnis zur spirituellen Kapazität ihrer Erzeuger. - Oder einfacher: Die dümmsten Bauern ernten die dicksten Kartoffeln.“ Dateinname: agrarrevolution.txt Frage: Was denkt ein Elefant, wenn er einen nackten Mann sieht? Antwort: "... wie kriegt der nur sein Futter hoch?!" Dateinname: elefant.txt „Man sieht nur mit dem Herzen gut. Das Wesentliche ist für die Augen unsichtbar.“ Antoine de Saint-Exupéry (Werk: Der Kleine Prinz) Dateinname: exupery.txt Alfons Zitterbacke ... <html> <head> <title>Demo-Website auf SERVER3</title> <meta name="author" content="Dieter"> <meta name="generator" content="Ulli Meybohms HTML EDITOR"> </head> <body text="#000000" bgcolor="#FFFFFF" link="#FF0000" alink="#FF0000" vlink="#FF0000"> <h1>Das ist eine Seite zur Demonstration eines Web-Servers mit Filius</h1> <h3> was muss man dazu vorbereiten?</h3> <ul> <li>... einen WEB-Server installieren</li> <li>... im Verzeichnis "webserver"</li> <li>... eine Datei mit dem Namen "index.html" muss in diesem Verzeichnis liegen</li> </ul> <h3>... und was kann diese Seite nun schon?</h3> <ul> <li>... ein Bild anzeigen (siehe unten)</li> <li>... <a href="linkseite.html">... einem Link folgen</a></li> </ul> <img src="zitterbacke.gif" width="221" height="274" border="0" alt=""> </body> </html> hier als Web-Site zum Download ... <HTML> <HEAD> <TITLE>Linkseite</TITLE> <META NAME="author" CONTENT="Dieter"> <META NAME="generator" CONTENT="Ulli Meybohms HTML EDITOR"> </HEAD> <BODY TEXT="#000000" BGCOLOR="#FFFFFF" LINK="#FF0000" ALINK="#FF0000" VLINK="#FF0000"> <H1>... auf diese Seite wurde gelinkt!!!</H1> </BODY> </HTML> hier als Web-Site zum Download ...

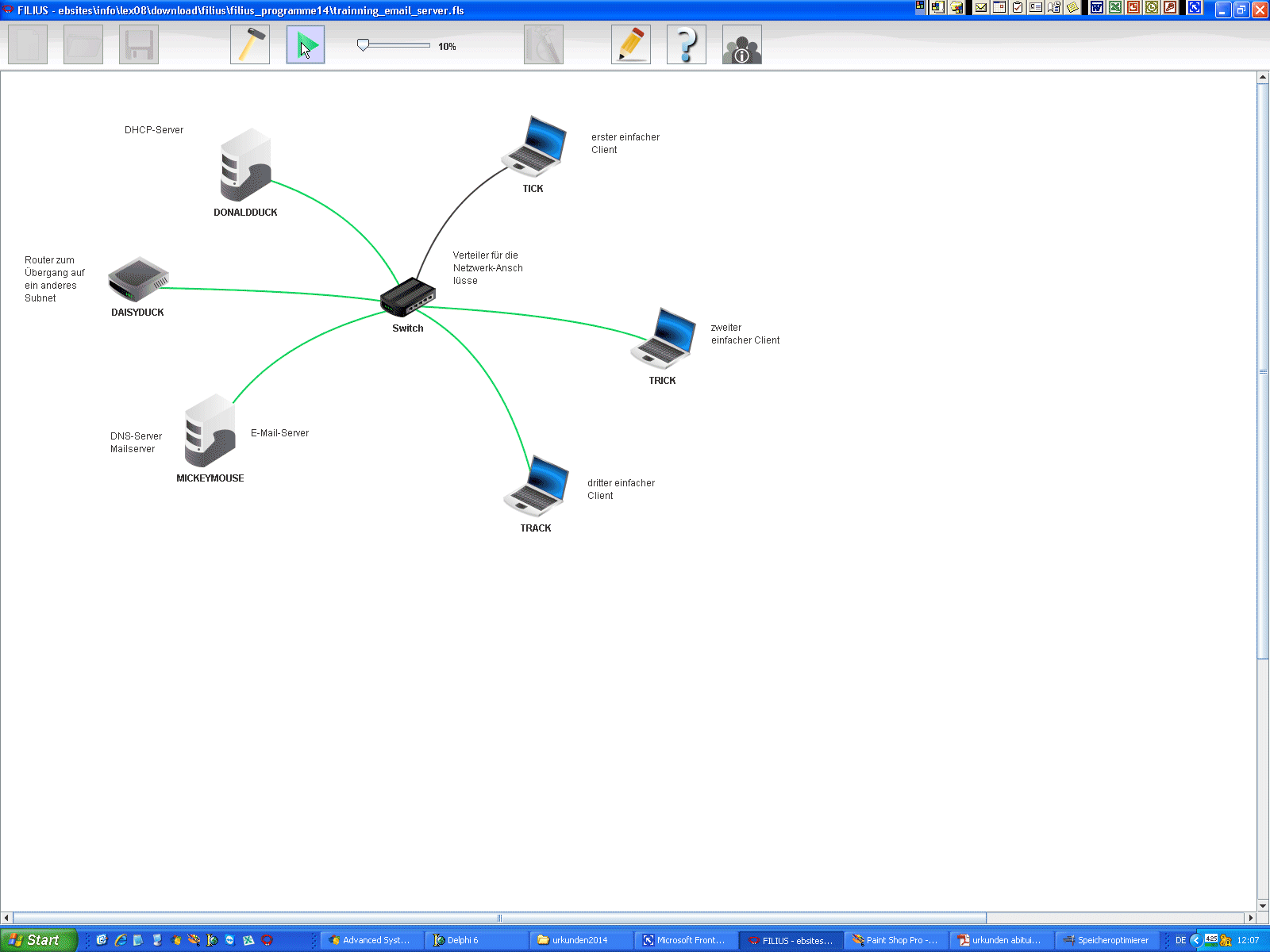

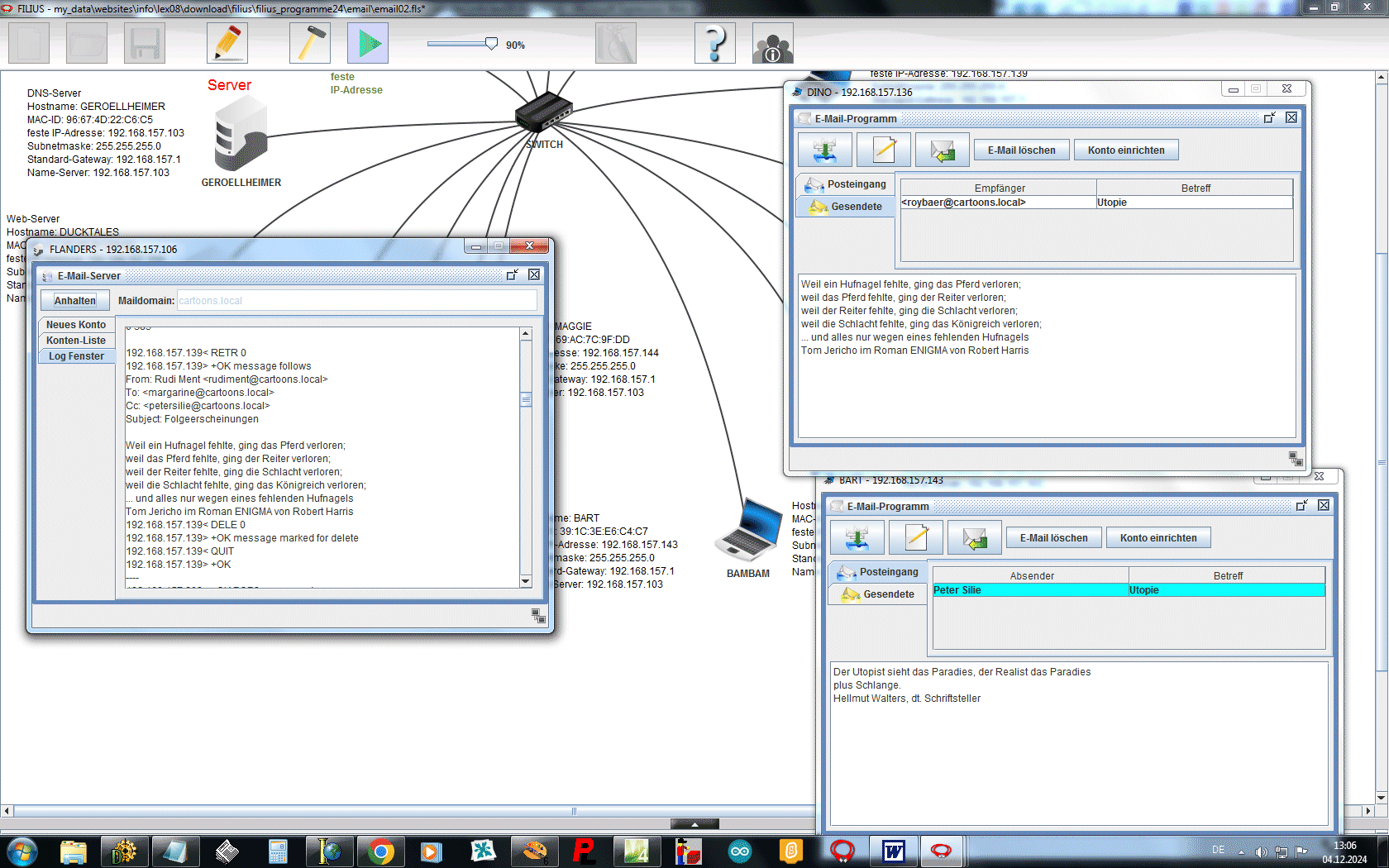

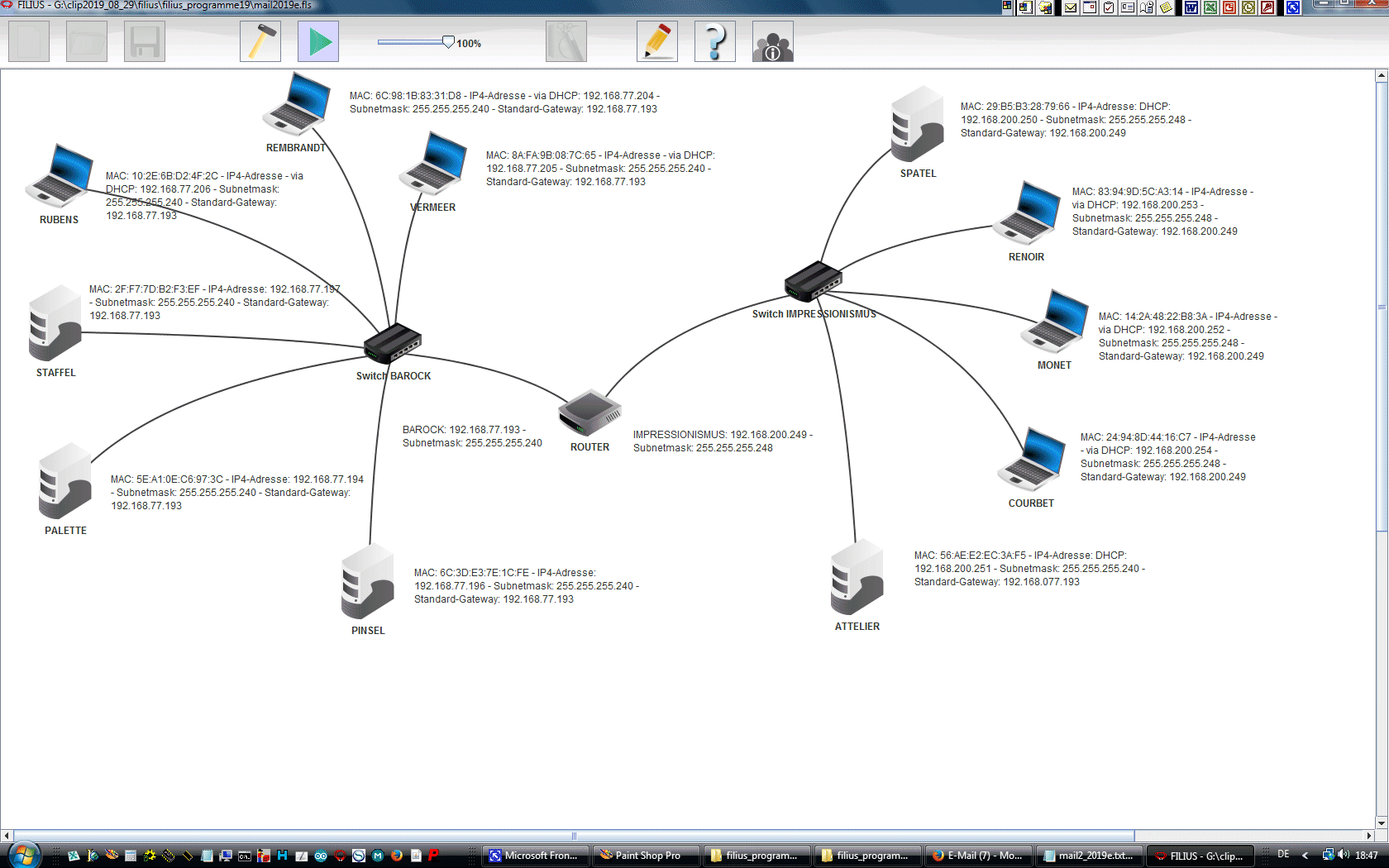

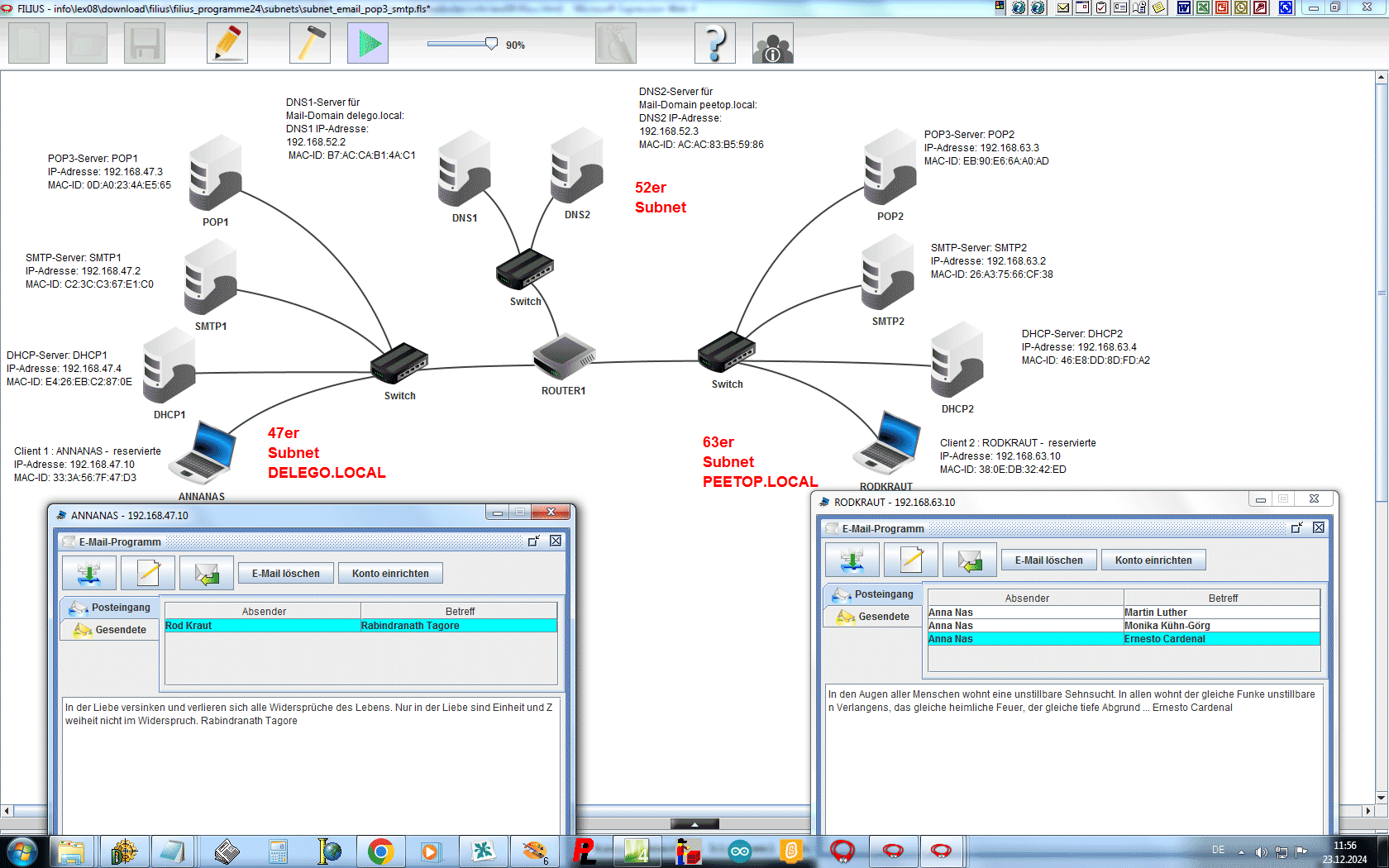

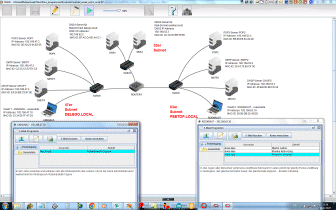

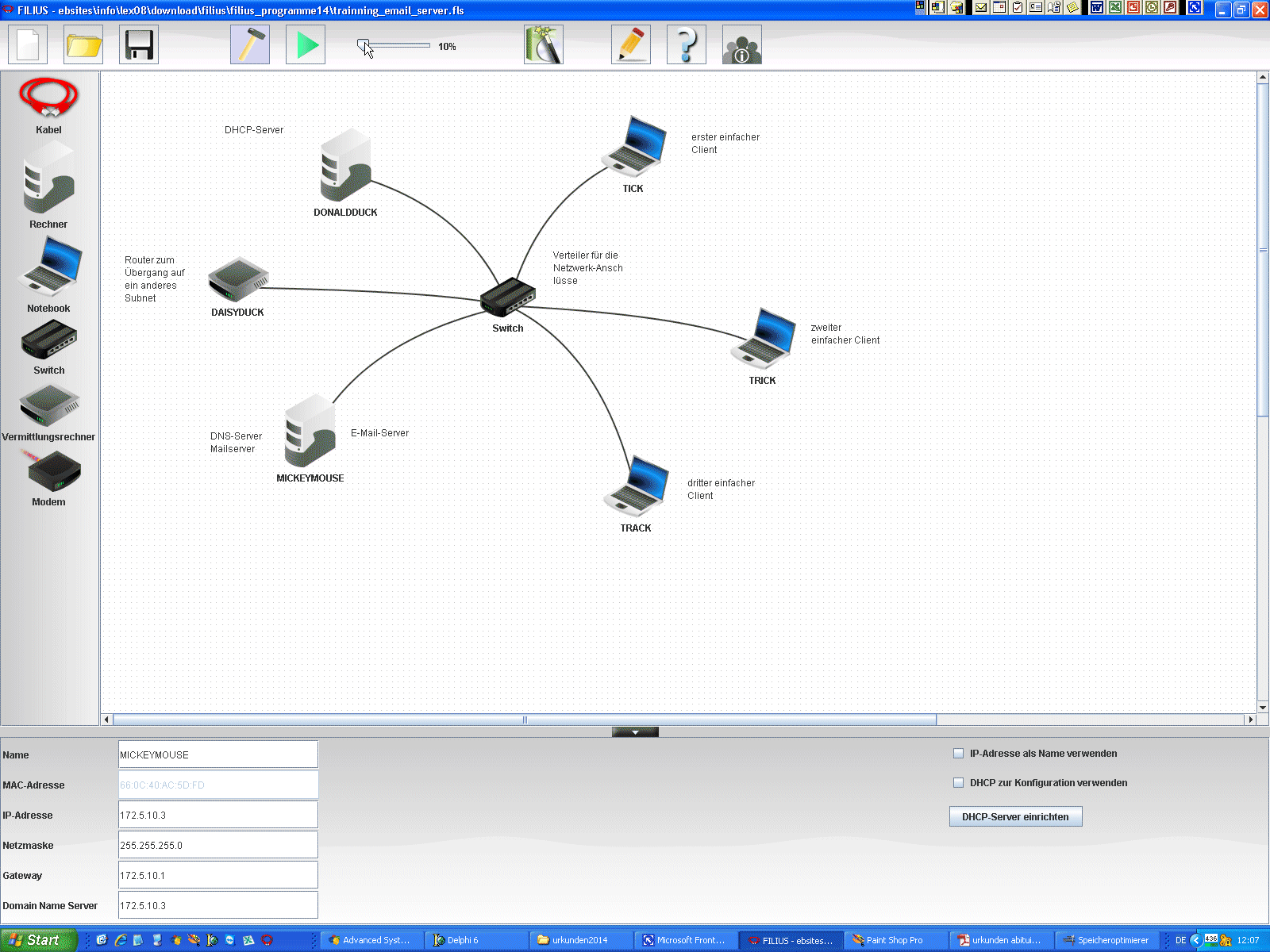

7. E-Mail-Server

	Nach dem Modell der "Gelben Post" mit öffentlichem sowie privatem Postkasten arbeitet die klassische E-Mail.

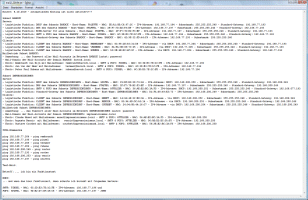

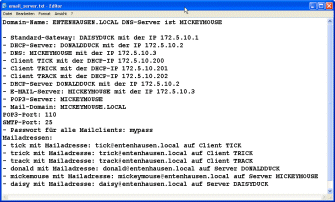

	... Hintergrundwissen ... die Aufgabe Aufgabe zum schnellen Kopieren beliebiger Daten Ergebnis  Ergebnis E-Mail mit 10 Benutzern 2024 E-Mail Aufgabenstellung für den Mail-Server   Domain-Name: LAN.LOCAL DNS-Server ist SERVER2 - Achtung: es gibt bereits Subnets - einfach so eintragen - das funktioniert!!! Standard-Gateway: GATEWAY mit der IP 192.168.55.1 sowie IP 192.168.56.1 erster DHCP-Server: SERVER1 mit der IP 192.168.56.2 und dem Bereich von 192.168.56.100 bis 192.168.56.102 zweiter DHCP-Server: SERVER2 mit der IP 192.168.55.2 und dem Bereich von 192.168.55.100 bis 192.168.55.110 DNS: SERVER2 mit der 192.168.55.2 Client CLIENT1 mit der DHCP-IP 192.168.55.100 Client TRICK mit der DHCP-IP 192.168.55.201 Client TRACK mit der DHCP-IP 192.168.55.202  E-MAIL-Server: SERVER2 mit der IP 192.168.55.2 POP3-Server: SERVER2 Mail-Domain: LAN.LOCAL POP3-Port: 110 SMTP-Port: 25 Passwort für alle Mailclients: mypass Mailadressen: Heinrich Lan mit Mailadresse: heinrich@lan.local auf Client CLIENT1 Karl Lan mit Mailadresse: karl@lan.local auf Client CLIENT2 Paul Lan mit Mailadresse: paul@lan.local auf Client CLIENT3 Gustav Lan mit Mailadresse: gustav@lan.local auf Client CLIENT4 Franz Lan mit Mailadresse: franz@lan.local auf Client CLIENT5 Administrator mit Mailadresse: admin@lan.local auf SERVER1 Netzwerk mit eingebundenem WEB-Server ... aktueller Download des Netzwerkes mit Server ZEUS   Netzwerk mit eingebundenem Mail-Server ... aktueller Download des Netzwerkes ... aktueller Download der Netzwerk-Daten
	Kurzreferenz - oder: Was jetzt schon alles gehen sollte? PING (TRICK hat die IP: 172.5.10.200; TICK hat die IP: 172.5.10.200) DHCP-Server NAME-Server
	... die Aufgabe Aufgabe zum schnellen Kopieren beliebiger Daten Ergebnis Netzwerkadresse des gesamten Subnets Nummer 1 kleinste Adresse ist: 192.168.77.192 (nicht nutzbar - Netzwerkanteil) Standard-Gateway-Adresse ist: 192.168.77.193 Startadresse ist: 192.168.77.194 Endadresse ist: 192.168.77.207 Hostanteil im Subnet Nummer 1 mit insgesamt 15 möglichen Host's, wovon zwei entfallen   Netzwerkadresse des gesamten Subnets Nummer 2   Hostanteil im Subnet Nummer 2 mit insgesamt 7 möglichen Host's, wovon zwei entfallen Domain-Name: MALER.LOCAL DNS-Server ist BAROCK Subnet BAROCK - Subnet-Maske: 255.255.255.240 DHCP-Server PALETTE mit der IP-Adresse 192.168.77.194 DNS-Server STAFFEL mit der IP-Adresse 192.168.77.195 Standard-Gateway (Vermittlungsrechner): BAROCK mit der IP-Adresse 192.168.77.193 erster Host REMBRANDT mit der IP-Adresse 192.168.77.204 zweiter Host VERMEER mit der IP-Adresse 192.168.77.205 dritter Host RUBENS mit der IP-Adresse 192.168.77.206 SMTP-Server der Mail-Domain barock.local ist PINSEL mit der IP-Adresse 192.168.77.196 POP3-Server SPATEL mit der IP-Adresse 192.168.77.197 Mailadressen des Subnets BAROCK: SMTP- und POP3-Server aller Mail-Adressen dieser Domain PINSEL mit der IP-Adresse: 192.168.77.196 Mail-Domain: barock.local das Password aller Mail-Adressen lautet password Rembrandt van Rijn mit Mailadresse: rembrandt@barock.local Jan van der Meer mit Mailadresse: vermeer@barock.local Peter Paul Rubens mit Mailadresse: rubens@barock.local Mailadressen des Subnets IMPRESSIONISMUS: SMTP- und POP3-Server aller Mail-Adressen dieser Domain ATTELIER mit der IP-Adresse: 192.168.200.249 Mail-Domain: impressionismus.local das Password aller Mail-Adressen lautet password Rembrandt van Rijn mit Mailadresse: rembrandt@barock.local Jan van der Meer mit Mailadresse: vermeer@barock.local Peter Paul Rubens mit Mailadresse: rubens@barock.local   Netzwerk mit zwei verschiedenen SMTP sowie POP3-Servern ... aktueller Download des Netzwerkes mit der Domain MALER

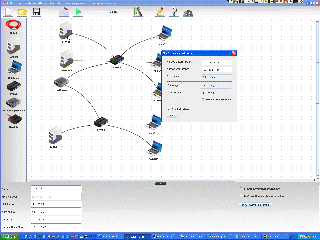

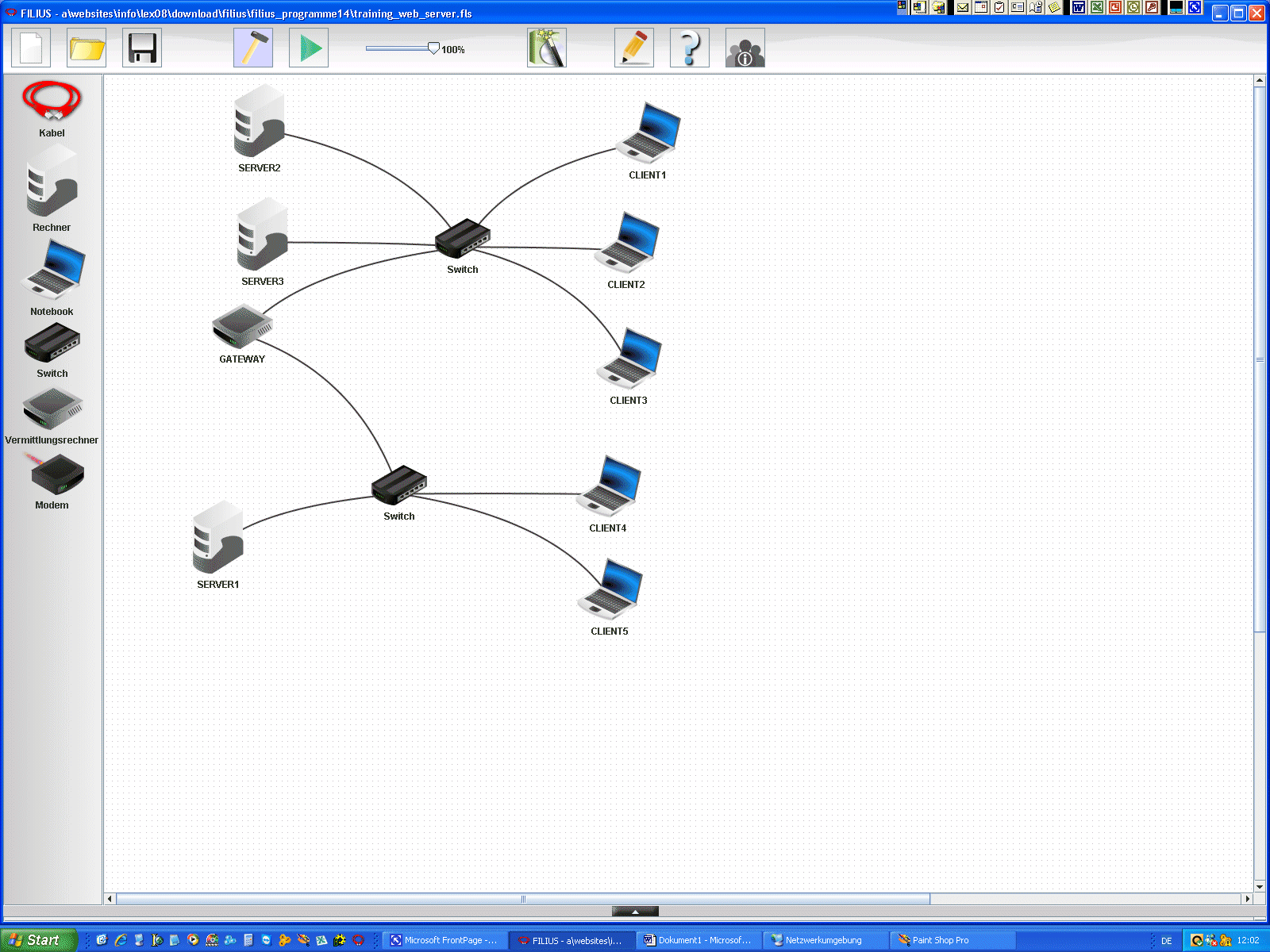

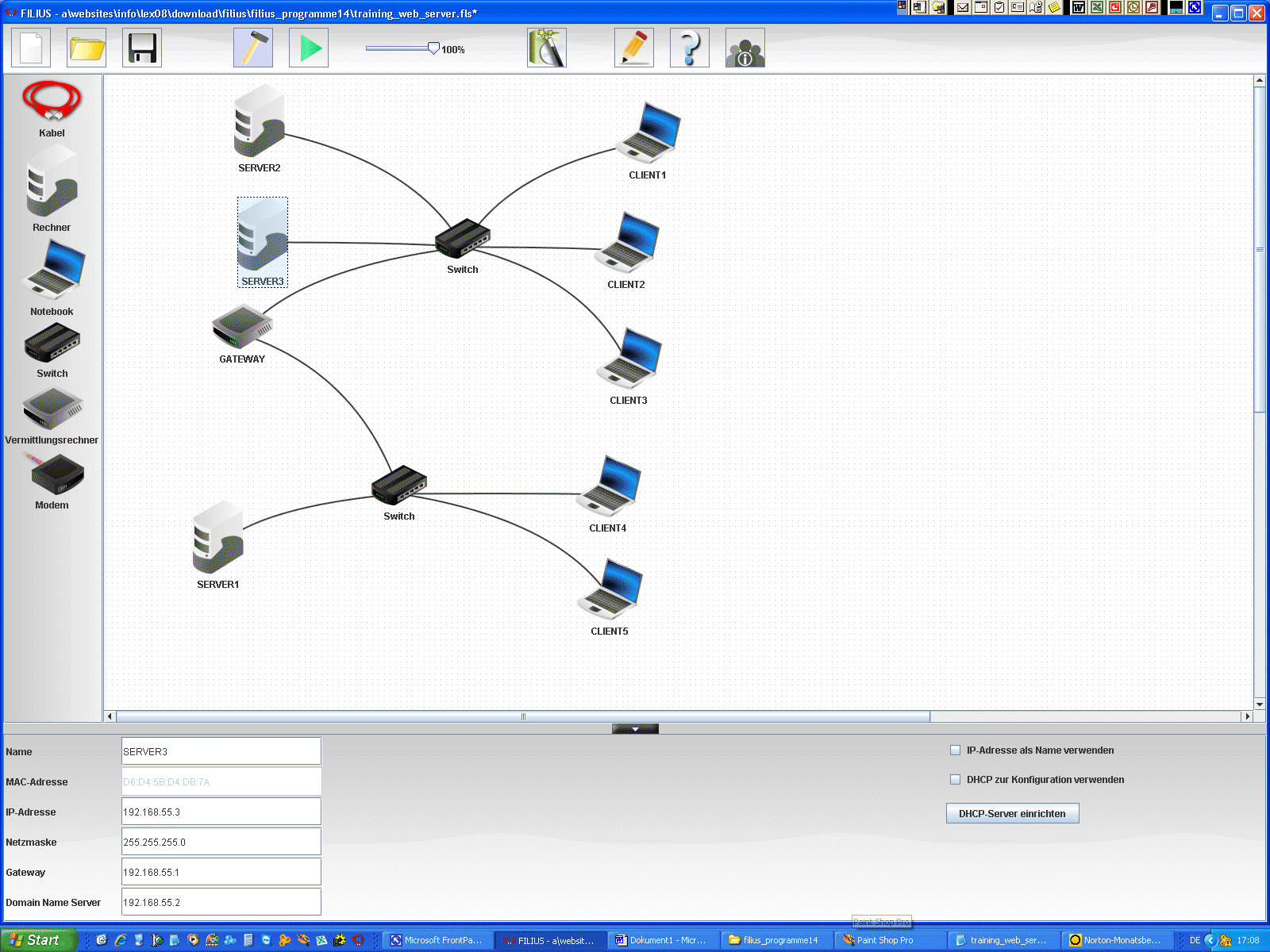

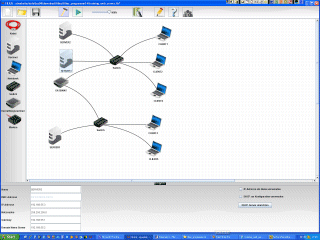

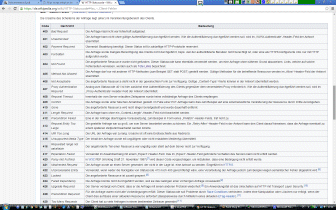

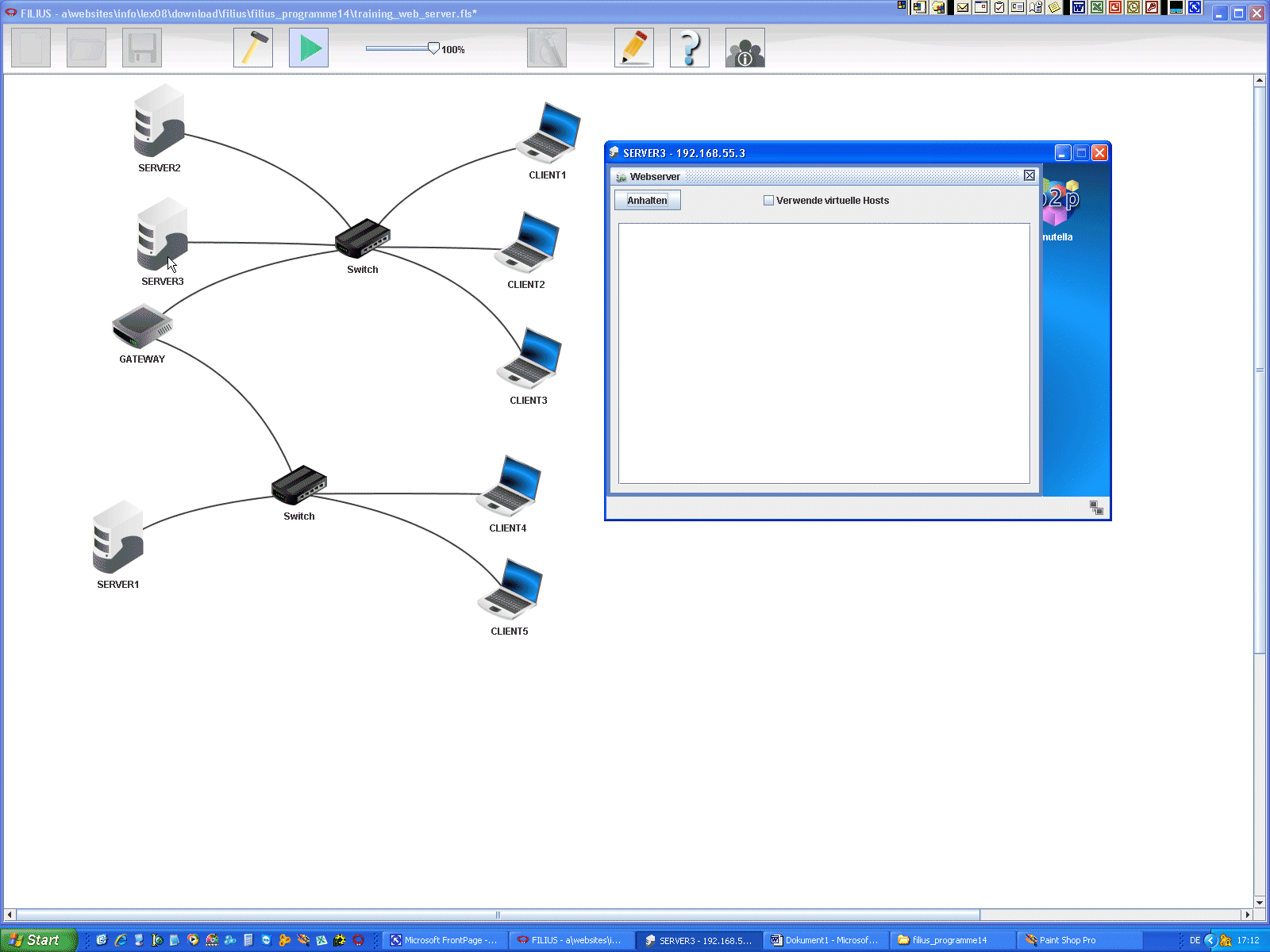

8. WWW-Server

	World-Wide-Web-Server sind so etwas wie eine Zentrale zur Verteilung von HTML-Dokumenten

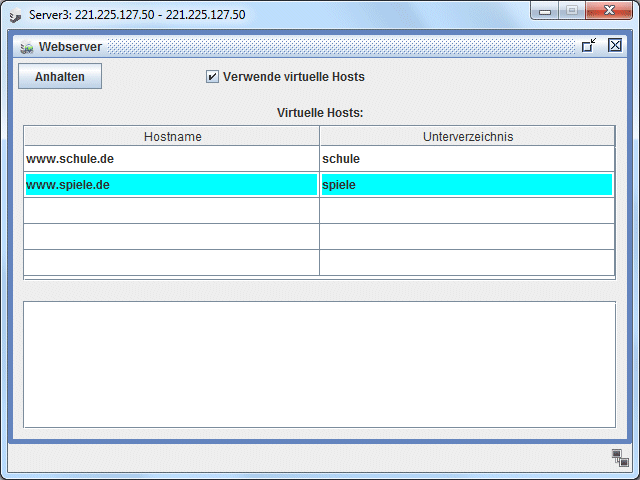

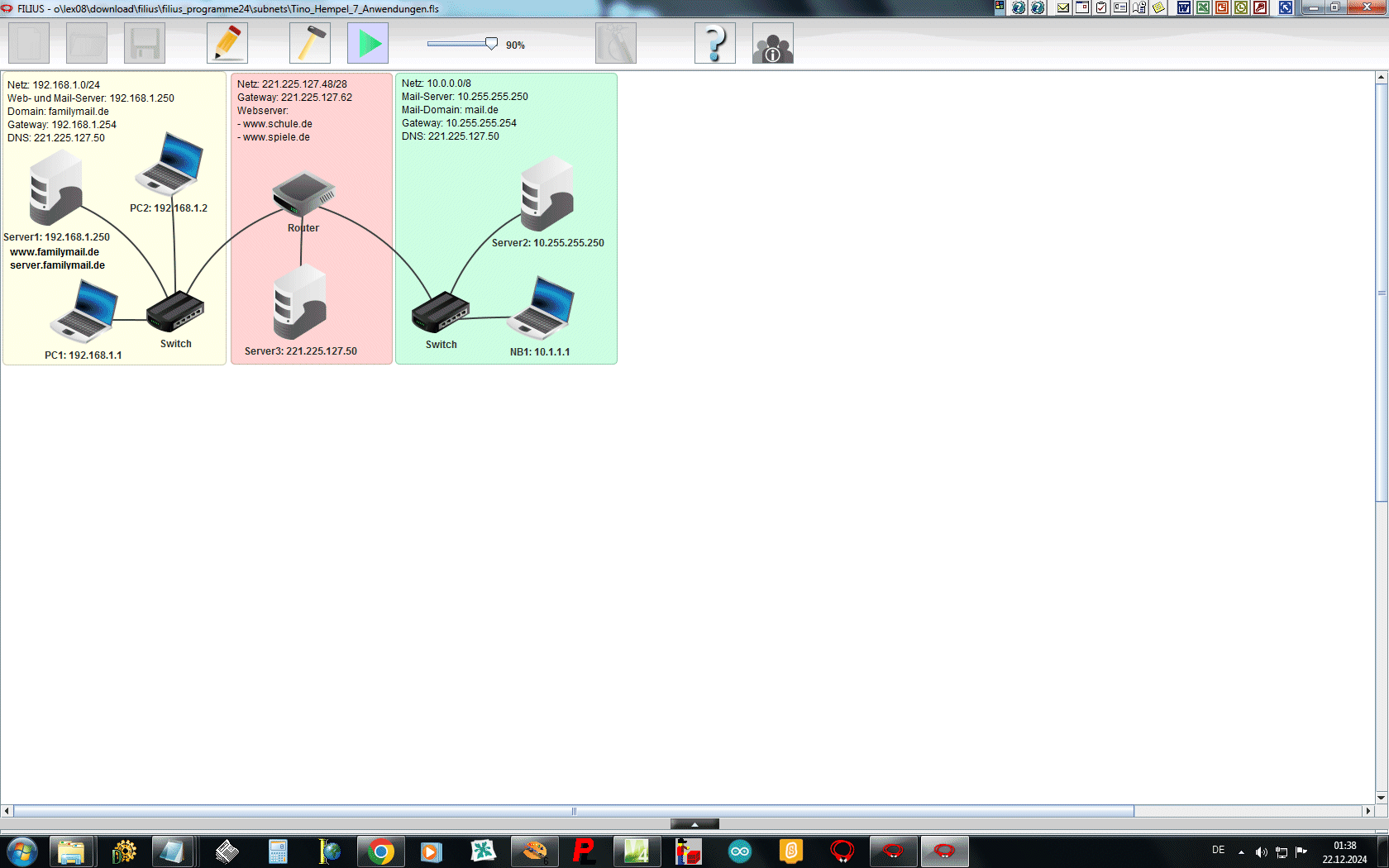

	... virtuelle Hosts bedeutet bei FILIUS

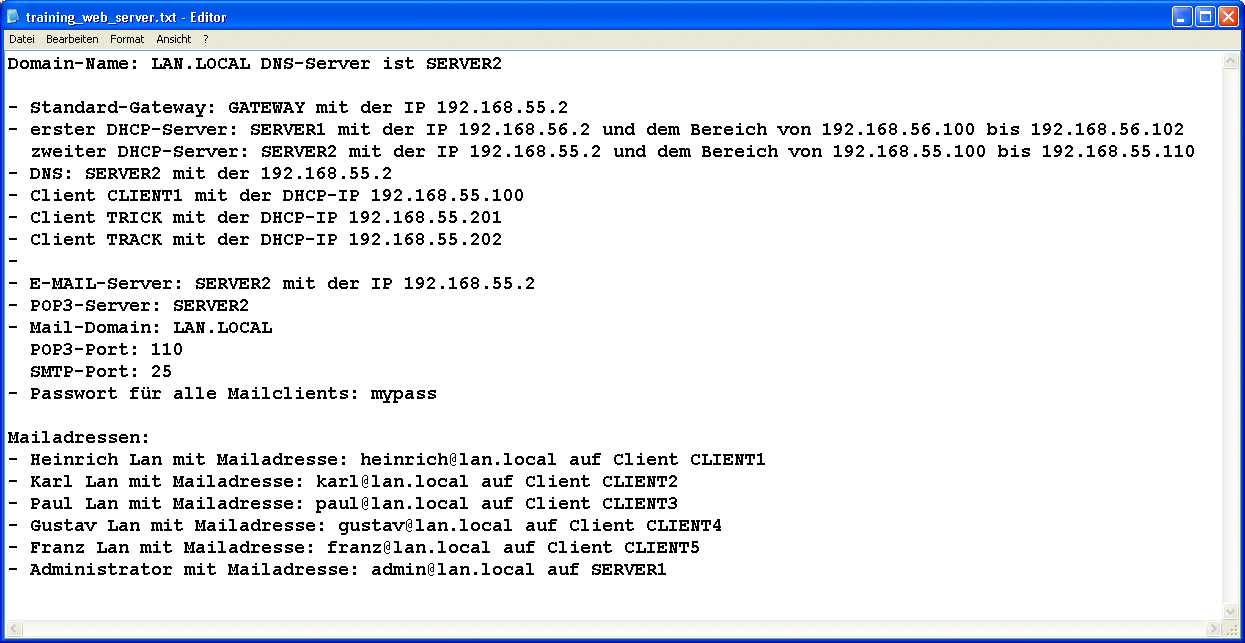

	... die Aufgabe Aufgabe zum schnellen Kopieren beliebiger Daten Ergebnis     Aufgabenstellung für den Mail-Server   Domain-Name: LAN.LOCAL DNS-Server ist SERVER2 - Achtung: es gibt bereits Subnets - einfach so eintragen - das funktioniert!!! Standard-Gateway: GATEWAY 1. Netzwerkkarte: mit der IP 192.168.55.1 Standard-Gateway: GATEWAY 2. Netzwerkkarte: mit der IP 192.168.56.1 erster DHCP-Server: SERVER1 mit der IP 192.168.56.2 und dem Bereich von 192.168.56.100 bis 192.168.56.102 zweiter DHCP-Server: SERVER2 mit der IP 192.168.55.2 und dem Bereich von 192.168.55.100 bis 192.168.55.110 DNS: SERVER2 mit der 192.168.55.2 Client CLIENT1 mit der DHCP-IP 192.168.55.100 Client TRICK mit der DHCP-IP 192.168.55.201 Client TRACK mit der DHCP-IP 192.168.55.202  E-MAIL-Server: SERVER2 mit der IP 192.168.55.2 POP3-Server: SERVER2 Mail-Domain: LAN.LOCAL POP3-Port: 110 SMTP-Port: 25 Passwort für alle Mailclients: mypass Mailadressen: Heinrich Lan mit Mailadresse: heinrich@lan.local auf Client CLIENT1 Karl Lan mit Mailadresse: karl@lan.local auf Client CLIENT2 Paul Lan mit Mailadresse: paul@lan.local auf Client CLIENT3 Gustav Lan mit Mailadresse: gustav@lan.local auf Client CLIENT4 Franz Lan mit Mailadresse: franz@lan.local auf Client CLIENT5 Administrator mit Mailadresse: admin@lan.local auf SERVER1   Netzwerk mit eingebundenem WEB-Server ... aktueller Download des Netzwerkes mit Server ZEUS Web-Server Fehlermeldungen - die Gesamtliste
	Kurzreferenz - oder: Was jetzt schon alles gehen sollte? PING (TRICK hat die IP: 172.5.10.200; TICK hat die IP: 172.5.10.200) D

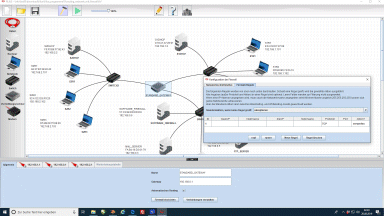

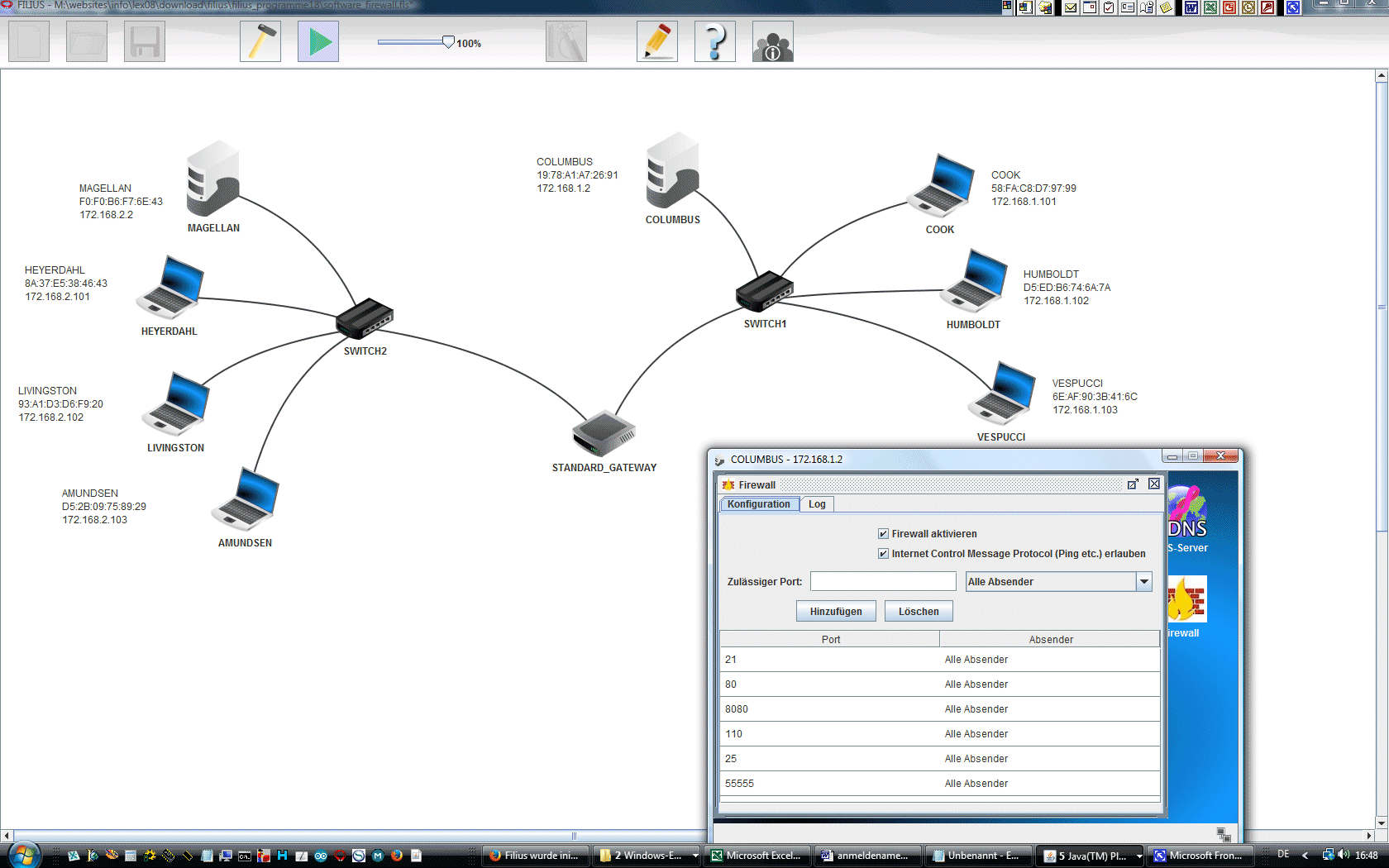

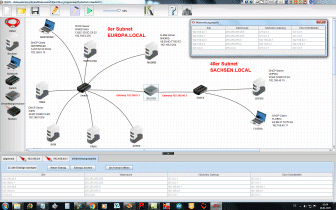

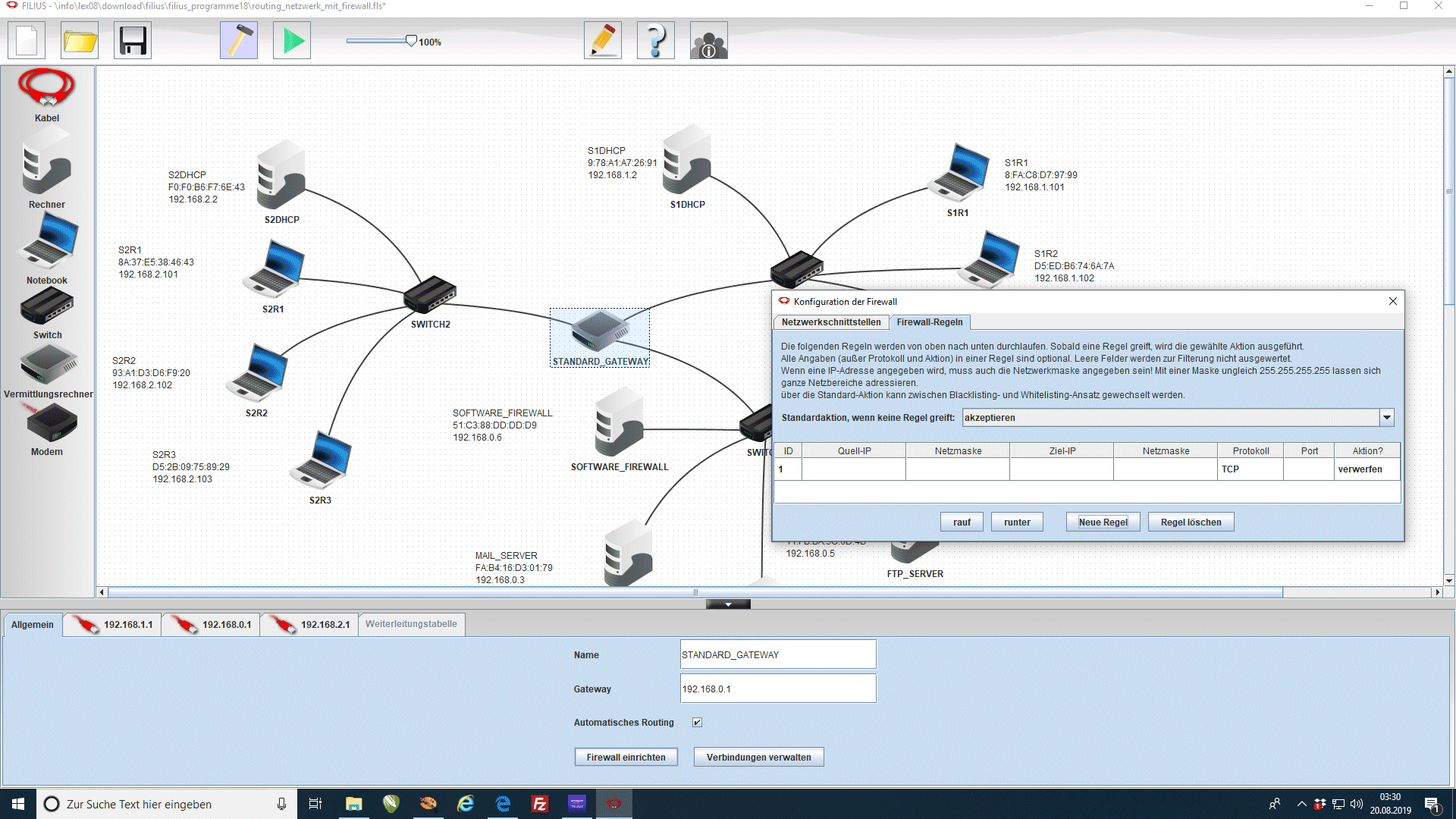

9. Firewall-Clients und -Server

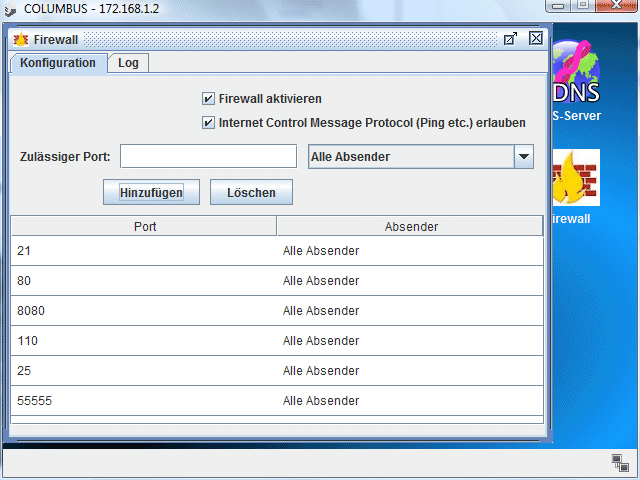

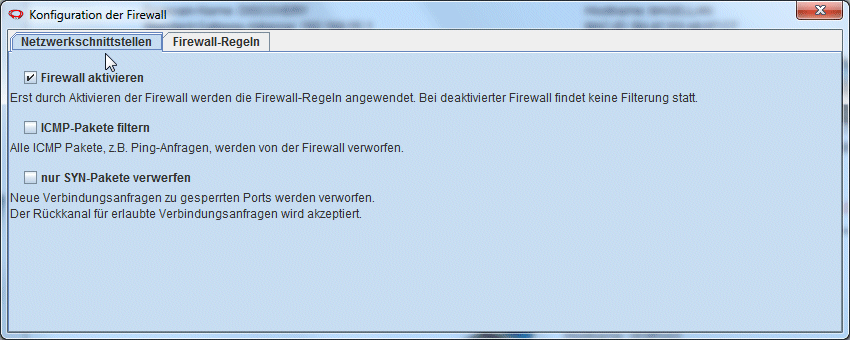

	Hier muss deutlich unterschieden werden zwischen einer kleinen - generell selbst konfigurierbaren Software und einem wirklichen Firewall-Server, welcher in Praxi logisch auch noch mit einem Proxy-Server gekoppelt wird. Ein realer Firewall-Server kann nur zwischen mindestens zwei Subnets agieren und ist auf Protokolle und Dienste spezialisiert. Ein kleines Firewall-Programm, wie zum Beispiel der WINDOWS-Defender ist nur eine vergleichsweise leicht zu überwindende Blockade. Das ist das Niveau der Anti-Viren-Programme - diese vertiefen die Software-Firewall nur geringfügig, für den Home-Bereich allerdings durchaus wirksam!
	Die kleine Software-Firewall schützt nur den jeweiligen Rechner, nicht das Netzwerk und ist eine "JA"-"NEIN"-Entscheidung. Richtungsverkehr ist nicht noch extra regelbar
	In FILIUS wird die Firewall über die Portadressen der Dienste geregelt - nicht über den Namen der Dienste und es wird eine "Positiv-Liste" abgebildet - das bedeutet, diejenigen Dienste, welche "passieren" dürfen, müssen explizit angegeben werden. Dienst Well-Known-Port SMTP (Simple Mail Transfer Protocl) - Mail Outgoing POP3 (Post Office Protocol Typ 3) - Mail Incoming FTP (File Transfer Protocol) - Datei-Übertragungs-Verfahren WWW (World-Wide-Web Protocol) - Website - Datei-Übertragungs-Verfahren Web-Proxy (Website-Security-protocol) - regelt, ob ein Dienst einen Port passieren darf oder nicht FILIUS-ECHO-Dienst standardmäßig auf Port 25 standardmäßig auf Port 110 standardmäßig auf Port 20 und 21!!! standardmäßig auf Port 8080 standardmäßig auf Port 80 standardmäßig auf Port 55555 ... sind diese Dienste als Positiv-Liste auf Quell- und Zielserver eingetragen, dann werden diese Dienste nicht geblockt!!! Eine leere Liste dagegen blockt somit alle Dienste
	... das Problem ist, dass wir es hierbei mit einer "kleinen" Software zu tun haben, welche prinzipiell im "Kleinen" auf jedem Client installiert werden kann. Mitunter überschneiden sich Funktionen von Antivirenscannern mit solchen kleinen "Verhinderungsdatenbanken". Sie können extrem wirksam sein, erfordern dann jedoch sehr viel Arbeit - es existieren keine "generellen" Lösungen - es gibt für den jeweiligen Dienst oder die Website, bzw. die Datei ein "entweder - oder"-Prinzip! ... die Netzwerklösung Portfreigaben eines gesteuerten FILIUS-Netzwerkes Ergebnis Netzwerk für den Firewall-Server ... aktueller Download des Netzwerkes mit den Servern MAGELLAN sowie COLUMBUS Netzwerk für den Firewall-Server   Netzwerk mit eingebundenem WEB-Server ... aktueller Download des Netzwerkes mit Server ZEUS
	... das Problem ist, dass wir es hierbei mit einer "kleinen" Software zu tun haben, welche prinzipiell im "Kleinen" auf jedem Client installiert werden kann. Mitunter überschneiden sich Funktionen von Antivirenscannern mit solchen kleinen "Verhinderungsdatenbanken". Sie können extrem wirksam sein, erfordern dann jedoch sehr viel Arbeit - es existieren keine "generellen" Lösungen - es gibt für den jeweiligen Dienst oder die Website, bzw. die Datei ein "entweder - oder"-Prinzip! ... Proxy-Server Portfreigaben eines gesteuerten FILIUS-Netzwerkes Ergebnis Firewall-Systeme Netzwerk für den Firewall-Server   Netzwerk mit eingebundenem WEB-Server ... aktueller Download des Netzwerkes mit Server ZEUS

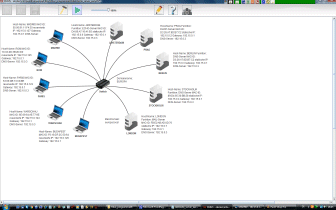

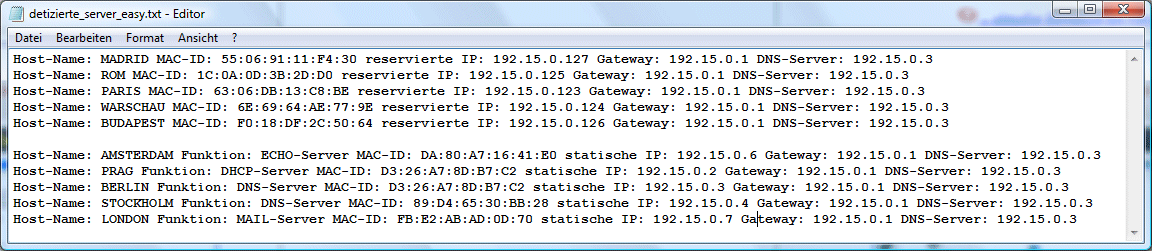

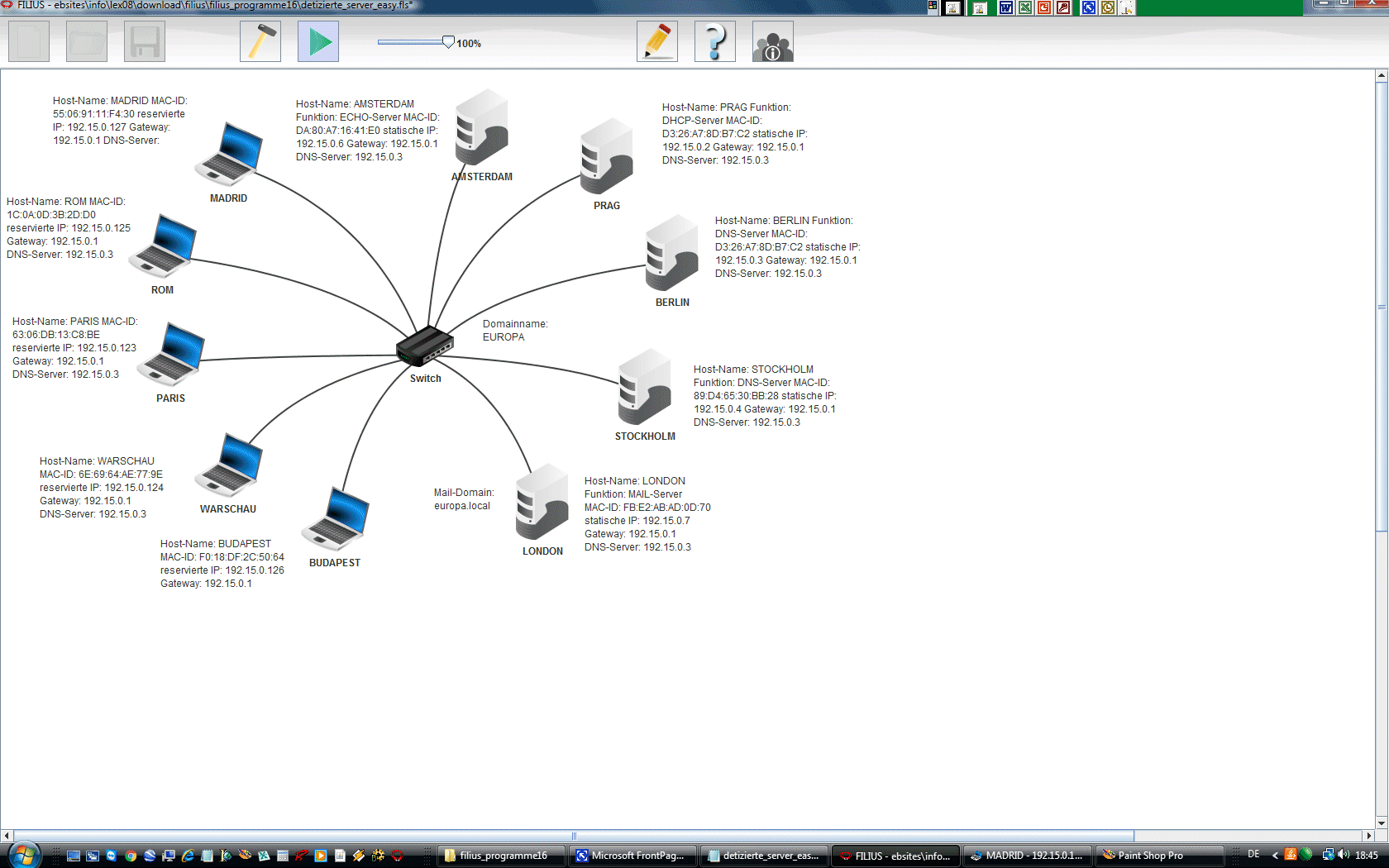

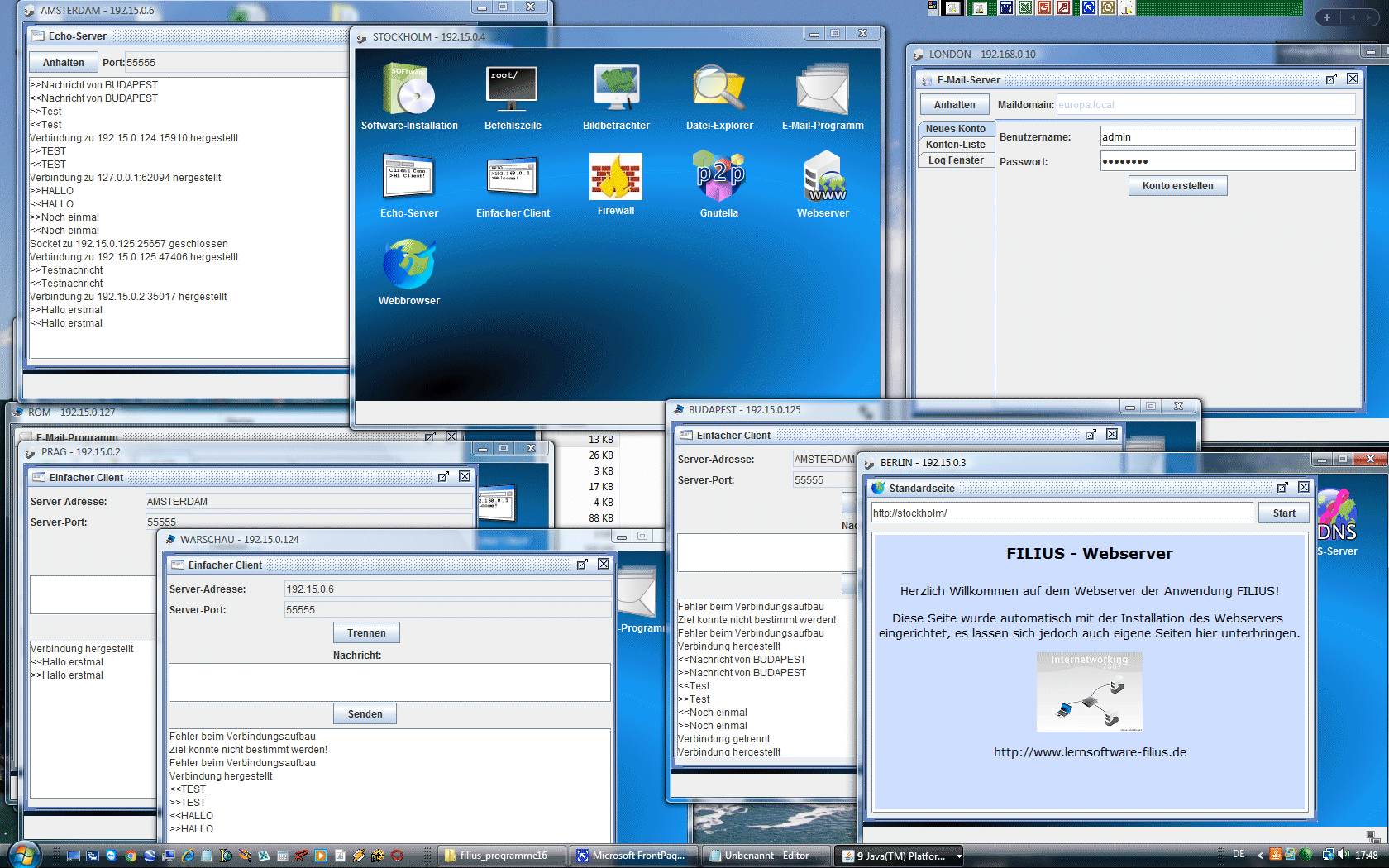

10. Detizierte Server Detiziert bedeutet im Sinne der Informatik nichts andres als "verteilt". Auf großen Systemen werden schon aus Gründen der Auslastung sowie Sicherheit (Traffic, Firewall) alle vereinbarten Dienste auf separate Maschinen verteilt. Dienste & Protokolle TCP/IP + Ethernet DHCP DNS MAIL (SMTP & POP3) WWW FTP Routing Mail Firewall Gateway ... die Aufgabe Aufgabe zum Erstellen eines gesteuerten Netzwerkes Ergebnis Aufgabenstellung für die detizierten Dienste-Server   Domain-Name: EUROPA DNS-Server ist Host BERLIN Clients: Host-Name: MADRID MAC-ID: 55:06:91:11:F4:30 reservierte IP: 192.15.0.127 Gateway: 192.15.0.1 DNS-Server: 192.15.0.3 Host-Name: ROM MAC-ID: 1C:0A:0D:3B:2D:D0 reservierte IP: 192.15.0.125 Gateway: 192.15.0.1 DNS-Server: 192.15.0.3 Host-Name: PARIS MAC-ID: 63:06:DB:13:C8:BE reservierte IP: 192.15.0.123 Gateway: 192.15.0.1 DNS-Server: 192.15.0.3 Host-Name: WARSCHAU MAC-ID: 6E:69:64:AE:77:9E reservierte IP: 192.15.0.124 Gateway: 192.15.0.1 DNS-Server: 192.15.0.3 Host-Name: BUDAPEST MAC-ID: F0:18:DF:2C:50:64 reservierte IP: 192.15.0.126 Gateway: 192.15.0.1 DNS-Server: 192.15.0.3 Server: Host-Name: AMSTERDAM Funktion: ECHO-Server MAC-ID: DA:80:A7:16:41:E0 statische IP: 192.15.0.6 Gateway: 192.15.0.1 DNS-Server: 192.15.0.3 Host-Name: PRAG Funktion: DHCP-Server MAC-ID: D3:26:A7:8D:B7:C2 statische IP: 192.15.0.2 Gateway: 192.15.0.1 DNS-Server: 192.15.0.3 Host-Name: BERLIN Funktion: DNS-Server MAC-ID: D3:26:A7:8D:B7:C2 statische IP: 192.15.0.3 Gateway: 192.15.0.1 DNS-Server: 192.15.0.3 Host-Name: STOCKHOLM Funktion: DNS-Server MAC-ID: 89:D4:65:30:BB:28 statische IP: 192.15.0.4 Gateway: 192.15.0.1 DNS-Server: 192.15.0.3 Host-Name: LONDON Funktion: MAIL-Server MAC-ID: FB:E2:AB:AD:0D:70 statische IP: 192.15.0.7 Gateway: 192.15.0.1 DNS-Server: 192.15.0.3Mail-Domain: europa.local POP3-Port: 110 SMTP-Port: 25 Passwort für alle Mailclients: password Mailadressen: Pittiplatsch, der Liebe mit Adresse pitplatsch.der_liebe@europa.local Bob der Baumeister mit Adresse baumeister.bob@europa.local ASTERIX mit Adresse asterix@europa.local Benjamin Blümchen mit Adresse benjamin.bluemchen@europa.local Administrator mit Adresse administrator@europa.local Netzwerk mit detizierten Servern ... aktueller Download des einfachen Netzwerkes mit detizierten Servern Netzwerk mit detizierten Servern ... aktueller Download des einfachen Netzwerkes mit detizierten Servern   11. Subnets & Gateways

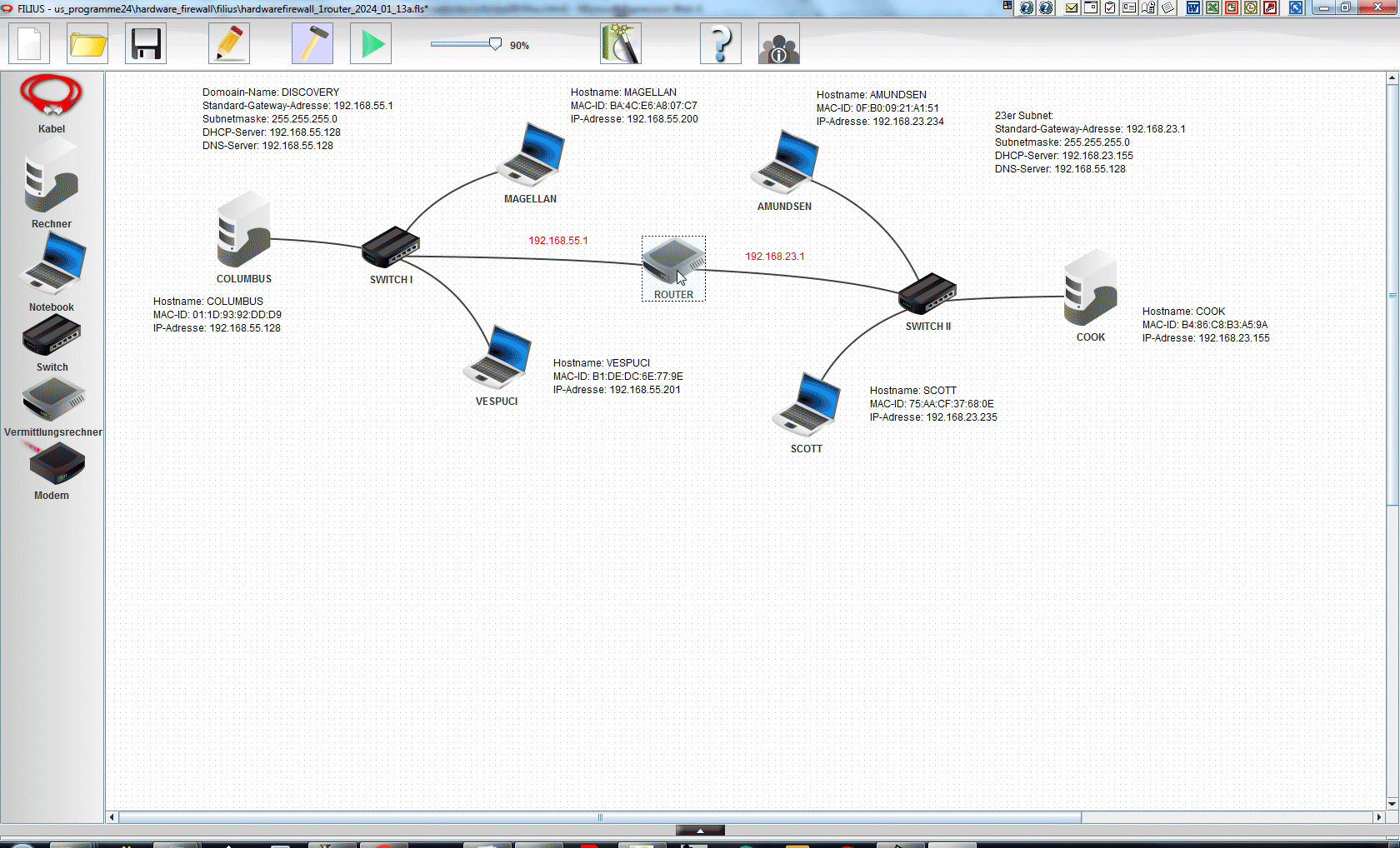

	Netzwerke werden erst genau dann interessant, wenn es möglich ist, die Teilnetze zu verlassen. Dann kann "Hierarchien-übergreifend" gearbeitet werden - heißt in der Realität: von ganz nach unten bis ganz nach oben bzw. umgekehrt!

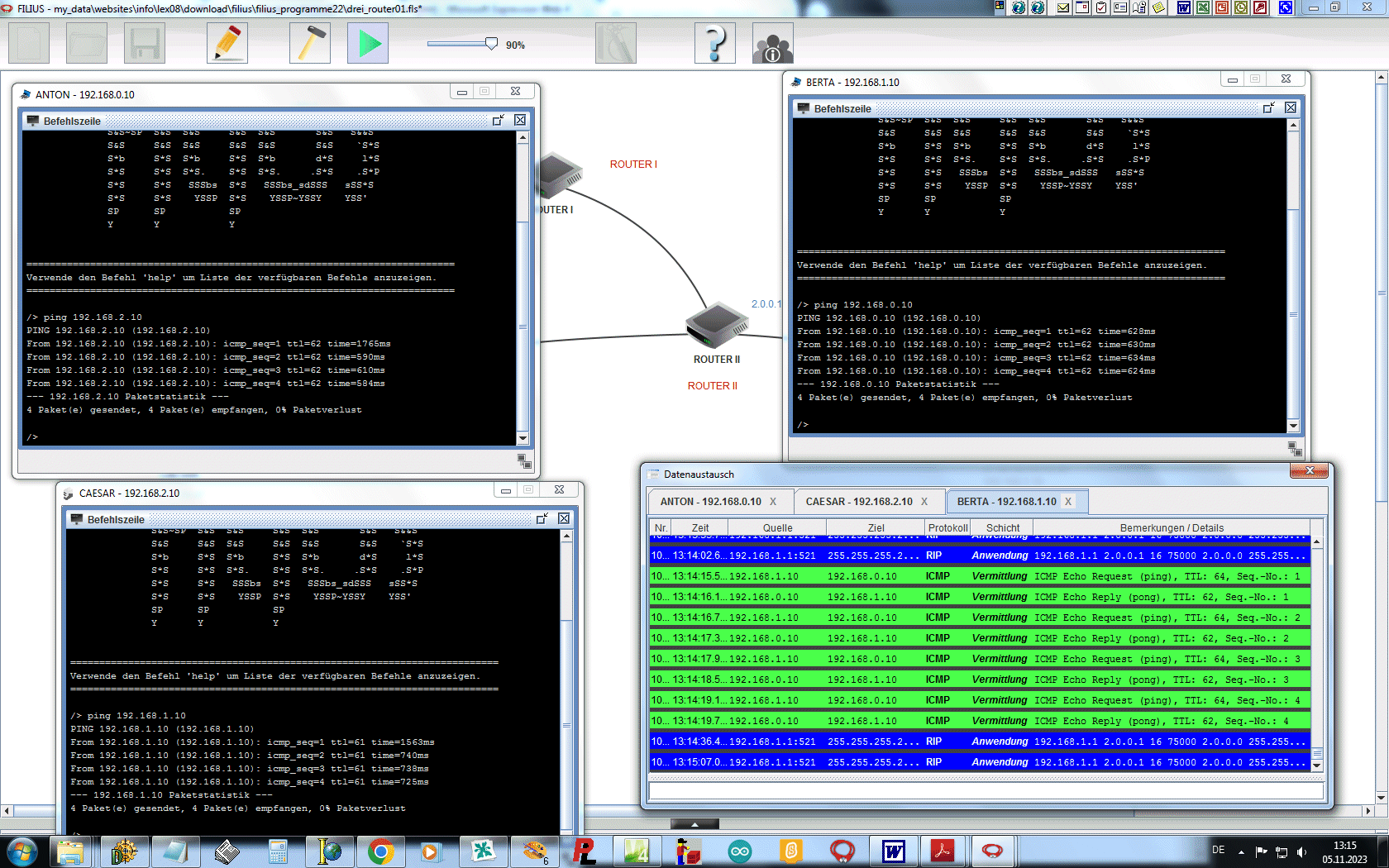

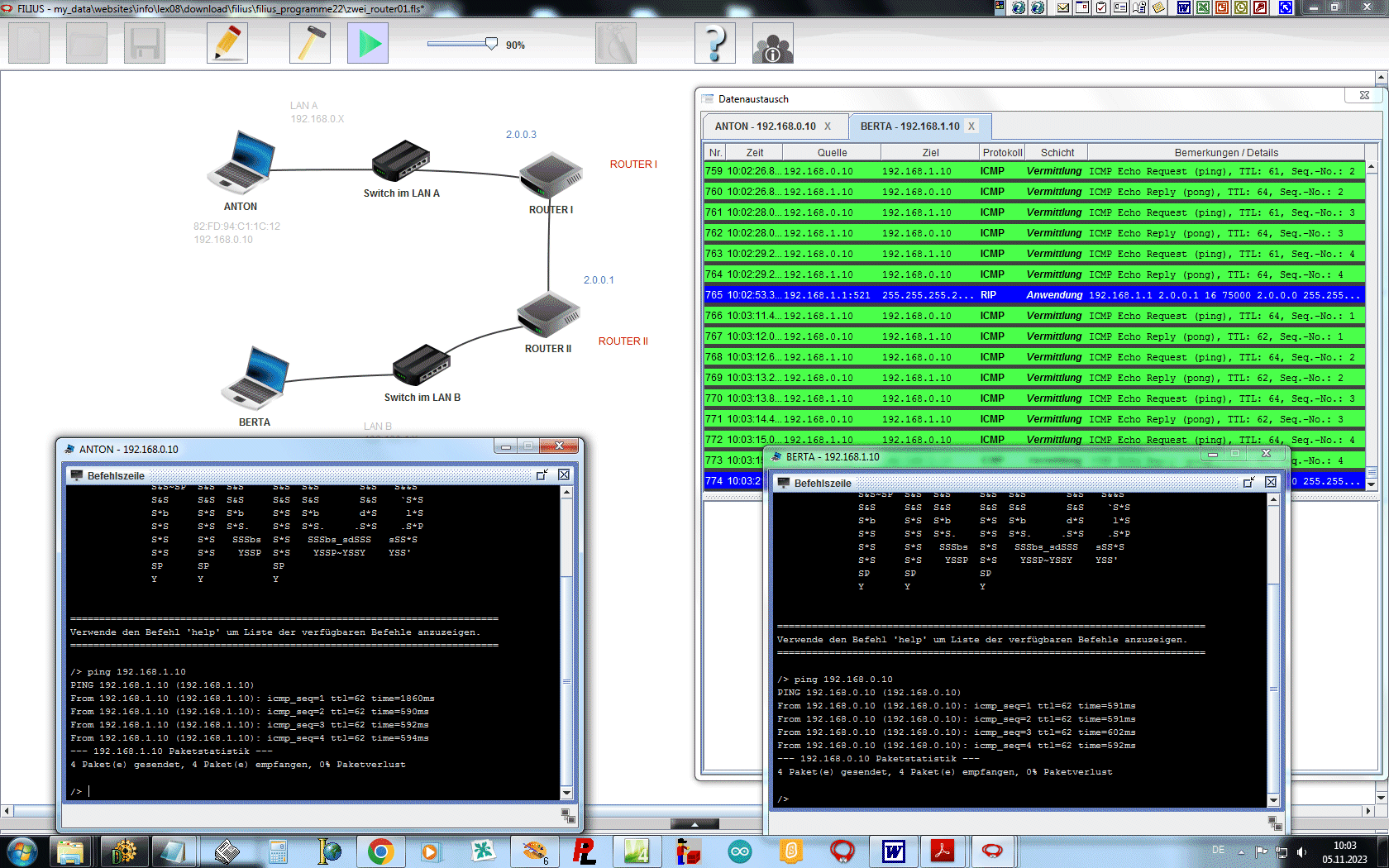

	... ein Router - Gateways der Netze ... zwei Router - Übergang in ein anderes Subnet ... drei Router - Übergang in ein anderes Subnet und/oder ein externes Netz (z. B. Internet) ... vier Router - Übergang in mehere andere Subnets und/oder ein externes Netz (z. B. Internet) ANTON: 192.1168.0.10 Gateway: 192.168..0.1 BERTA: 192.1168.1.10 Gateway: 192.168..1.1 ... ein Router - faktisch das Gateway für jedes Netz ... aktueller Download des einfachen Routers ANTON: 192.1168.0.10 Gateway: 192.168..0.1 BERTA:192.11168.1.10Gateway: 192..168...11 ... zwei Router - faktisch der Übergang in das jeweils andere Subnet ... aktueller Download des einfachen Routers ANTON: 192.1168.0.10 Gateway: 192.168..0.1 BERTA: 192.1168.1.10 Gateway: 192.168..1.1   Netzwerk mit Übergängen auch auf externe Netze ... aktueller Download des einfachen Netzwerkes mit detizierten Servern Netzwerk mit Übergängen auch auf externe Netze

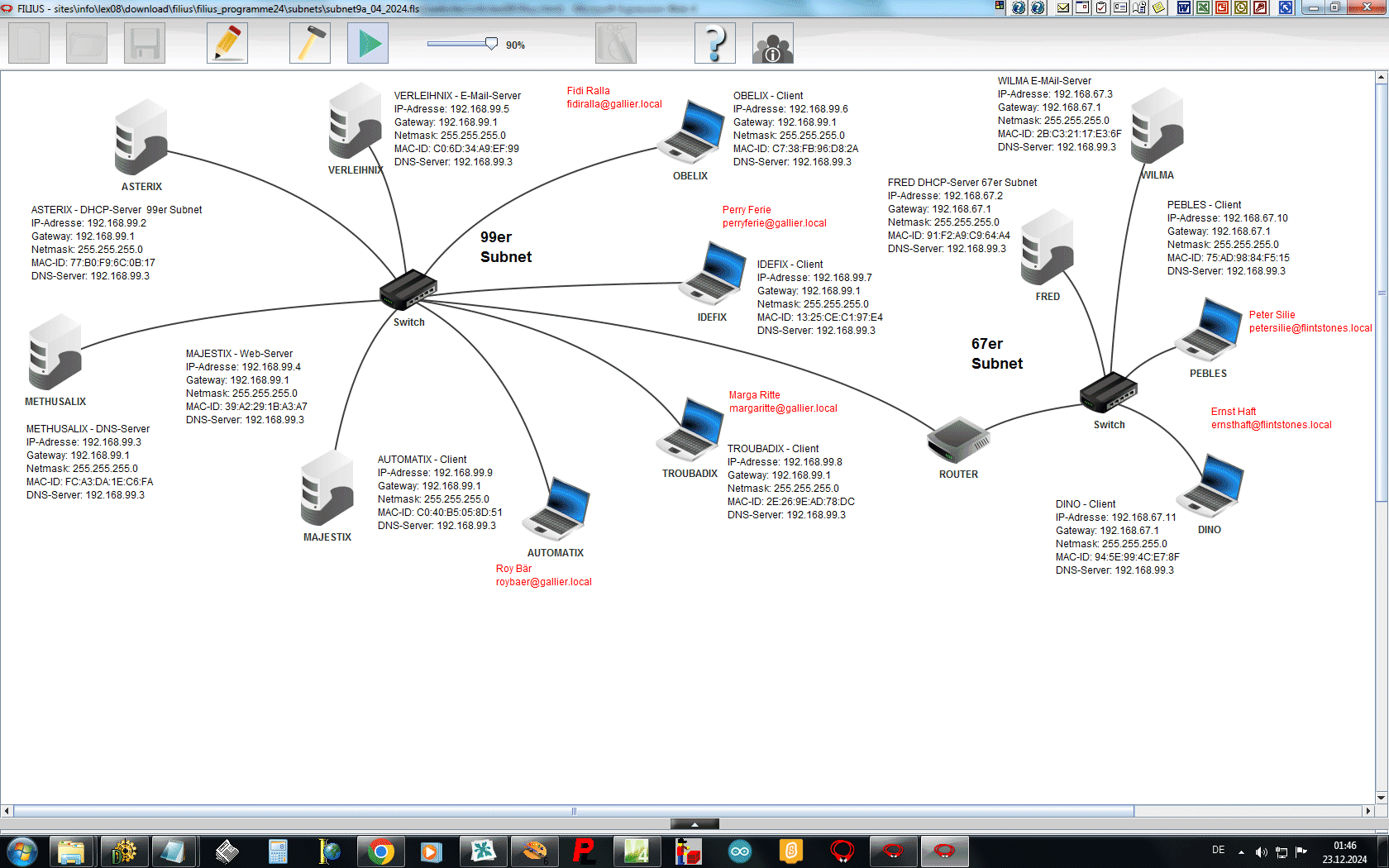

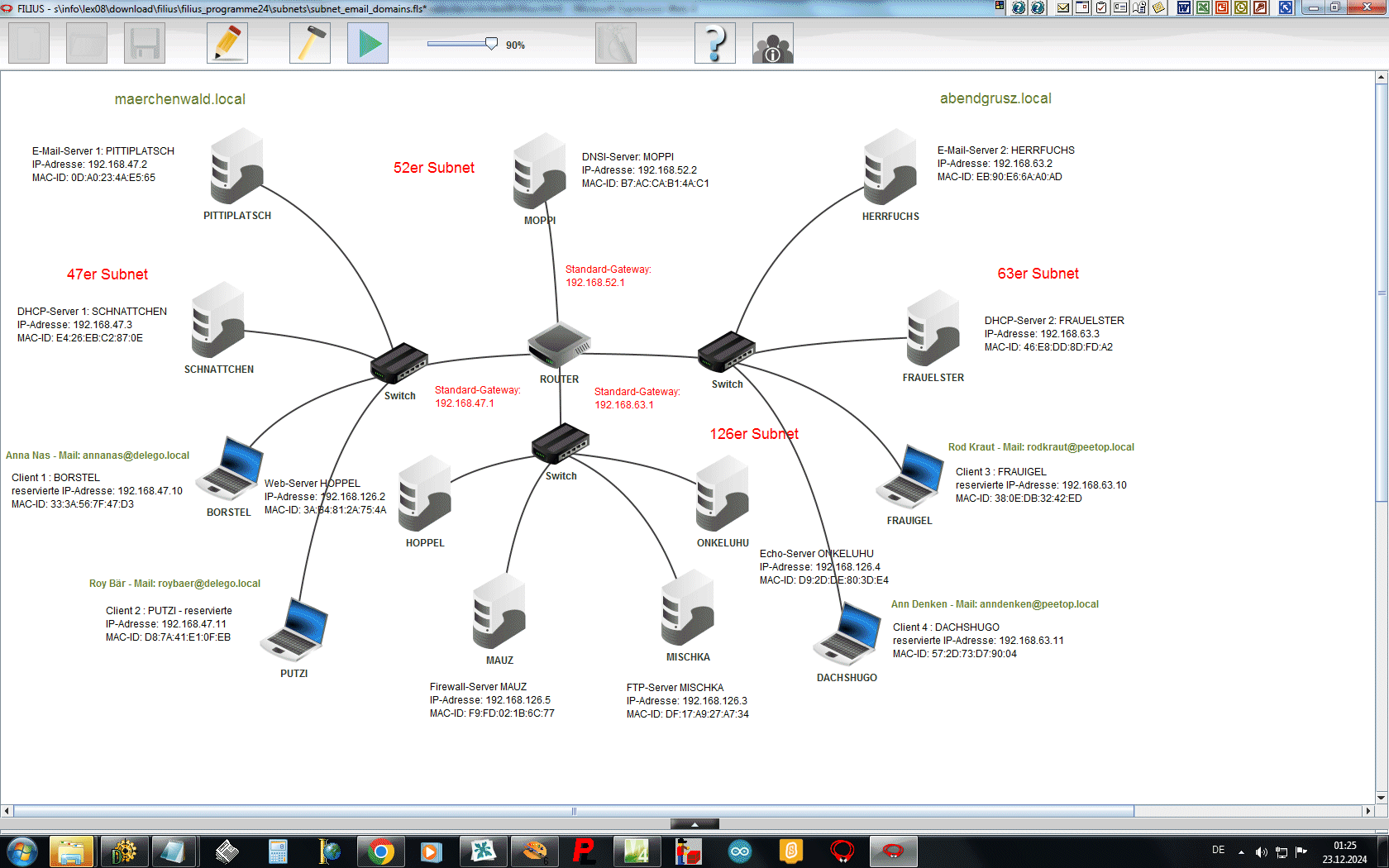

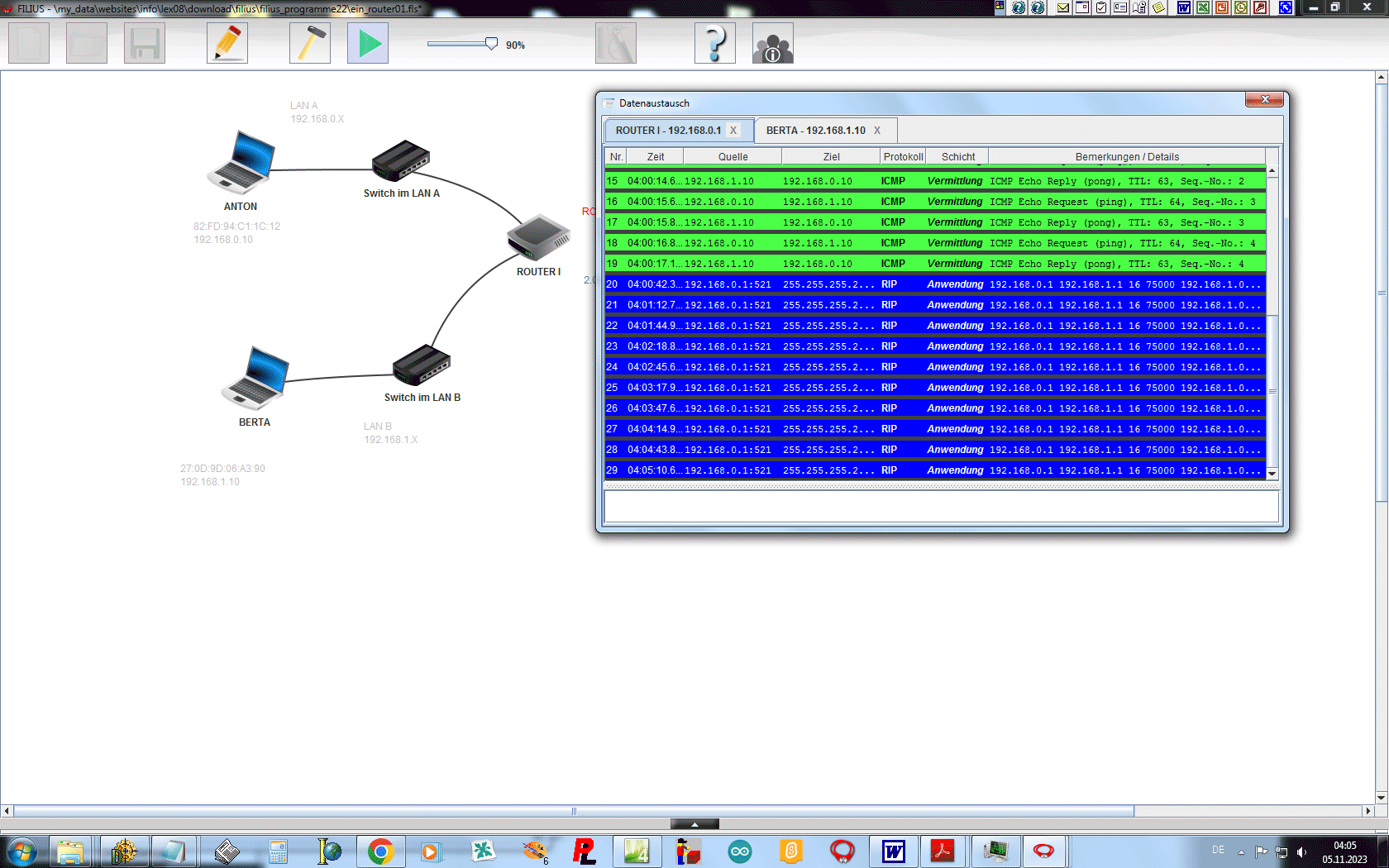

	... ein Router - zwei Subnets mit sieben Funktionen - Dezember 2024 ... ein Router - zwei Subnets mit sieben Funktionen - Beispielarbeit der 9a 2024 ... Musternetzwerk nach Tino Hempel mit 7 Diensten: DHCP-, DNS- E-Mail, WWW-, ECHO- FTP- sowie Routing-Dienst) ... Musternetzwerk mit zwei Netware-Domains bietet alle Dienste: DHCP-, DNS- E-Mail, WWW-, ECHO- FTP- sowie Routing-Dienst) ... Demo-Subnets mit allen Diensten 2024 ... aktueller Download des Demonets ... Beispielnetzwerk mit sieben Funktionen 2024 E-Mail-Texte ... Adressmodell des Netzwerkes 2024 ... Beispielnetzwerk der Klasse 9a 2024 ... aktueller Download des einfachen Routers ... Beispielnetzwerk der Klasse 9a 2024 Netzwerk mit 7 Diensten nach Tino Hempel ... aktueller Download des komplexen Netzwerkes Netzwerk mit 7 Diensten nach Tino Hempel Netzwerk mit SMTP- sowie POP3-Servern ... Download des SMTP- und POP3-Server Netzwerkes Netzwerk (getrennte SMTP- sowie POP3-Server) mit separaten Domains Projekt Charlie Espig 2024 Projekt Paul Lederer 2024 ProjektMarius Schmieder 2024   Installationshinweise NAME-Server WWW-Server E-Mail Client

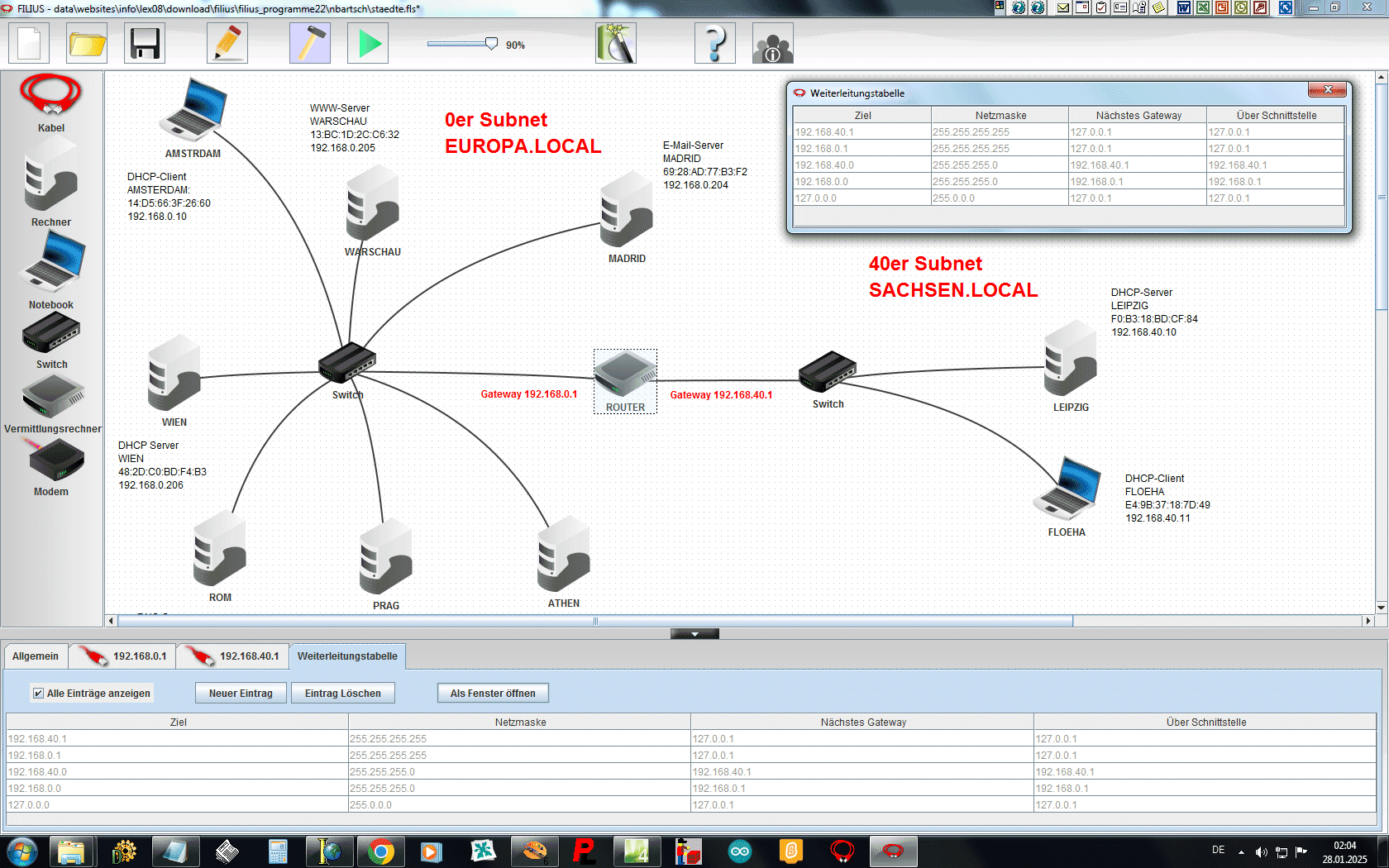

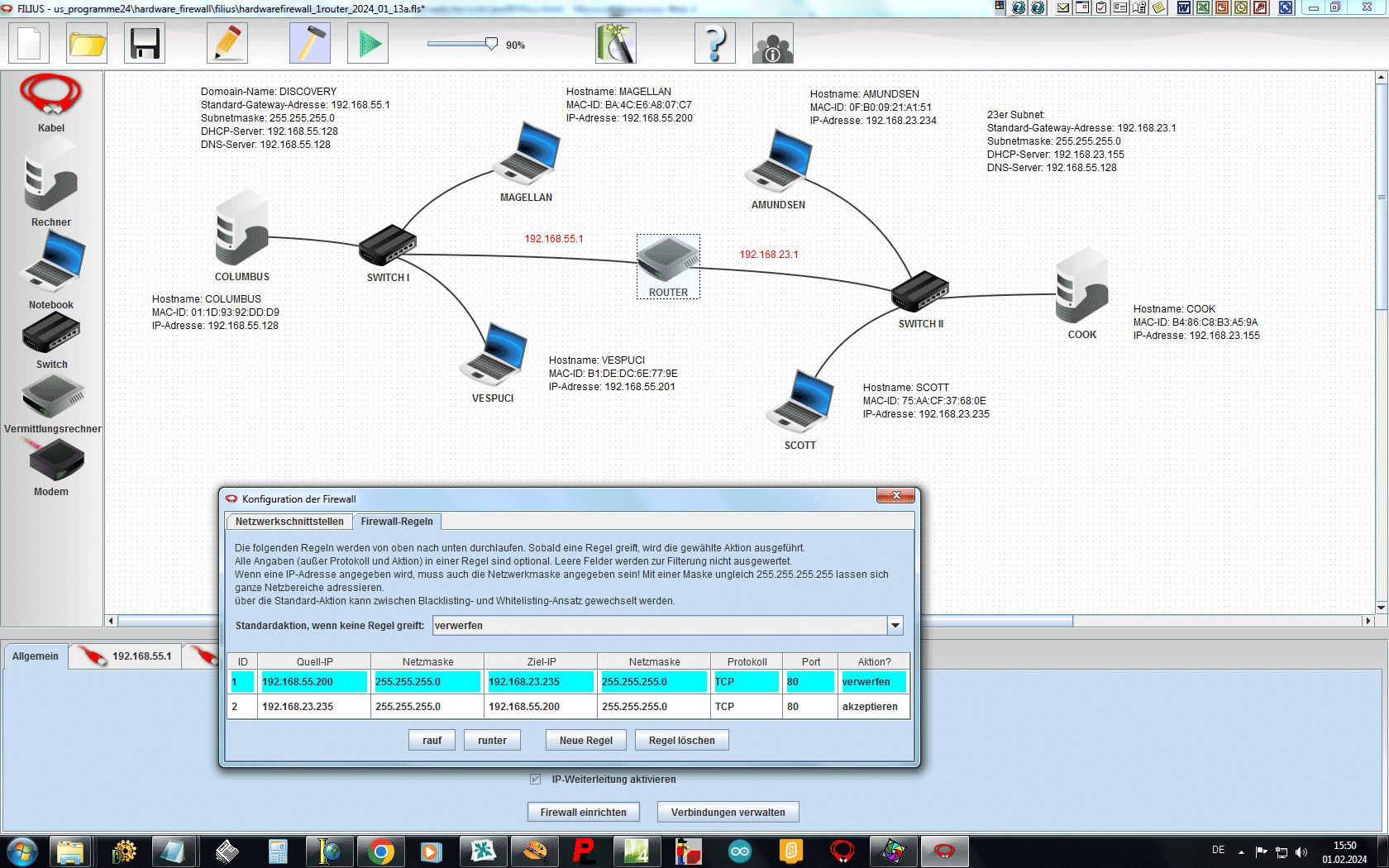

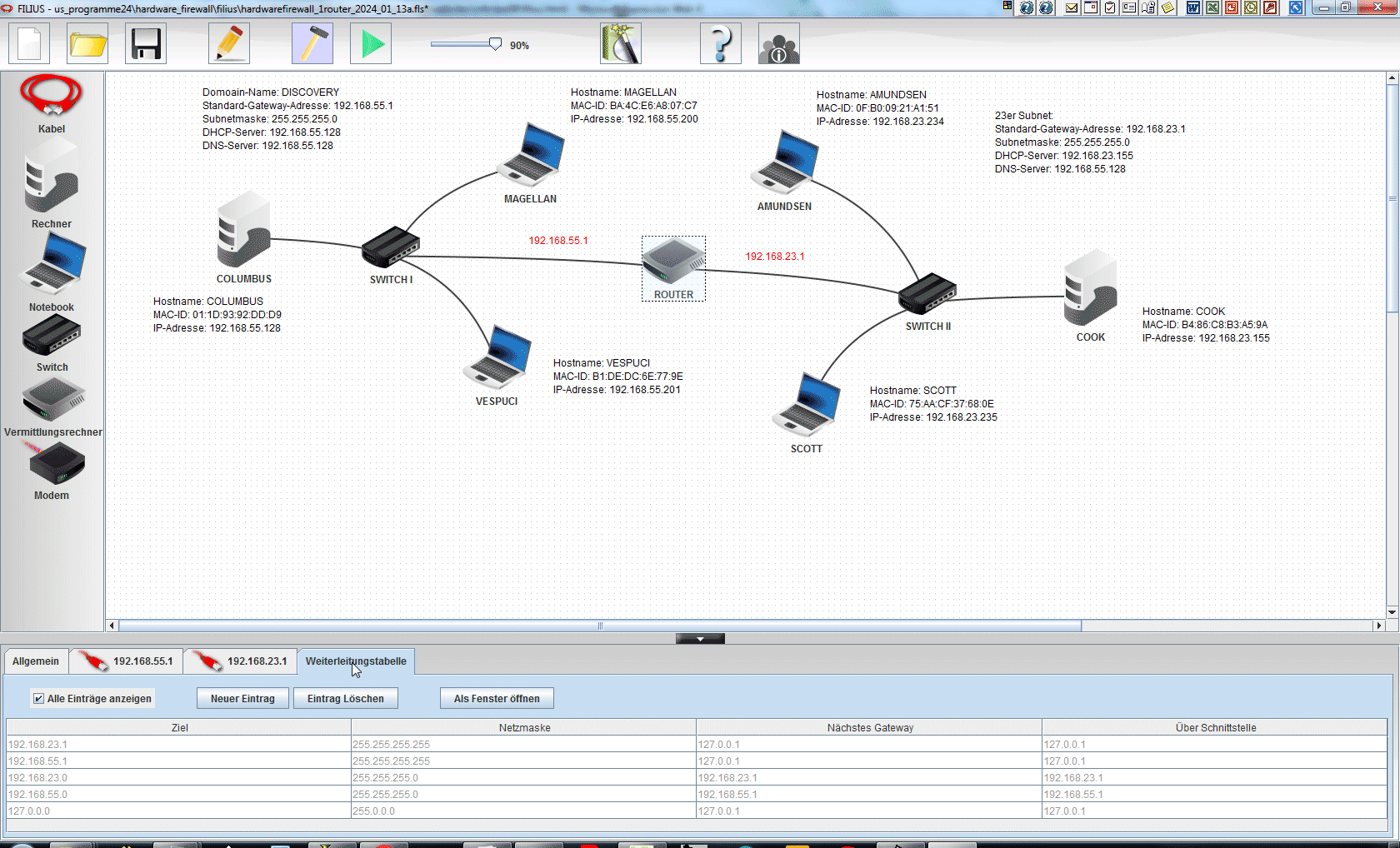

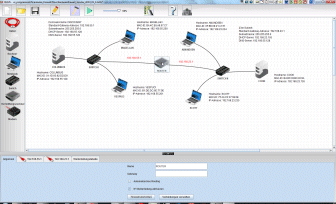

	FILIUS Hardware-Firewall - Proxy-Server       Firewall nach Niclas Bartsch 2022 ... Download des Proxy-Server Netzwerkes

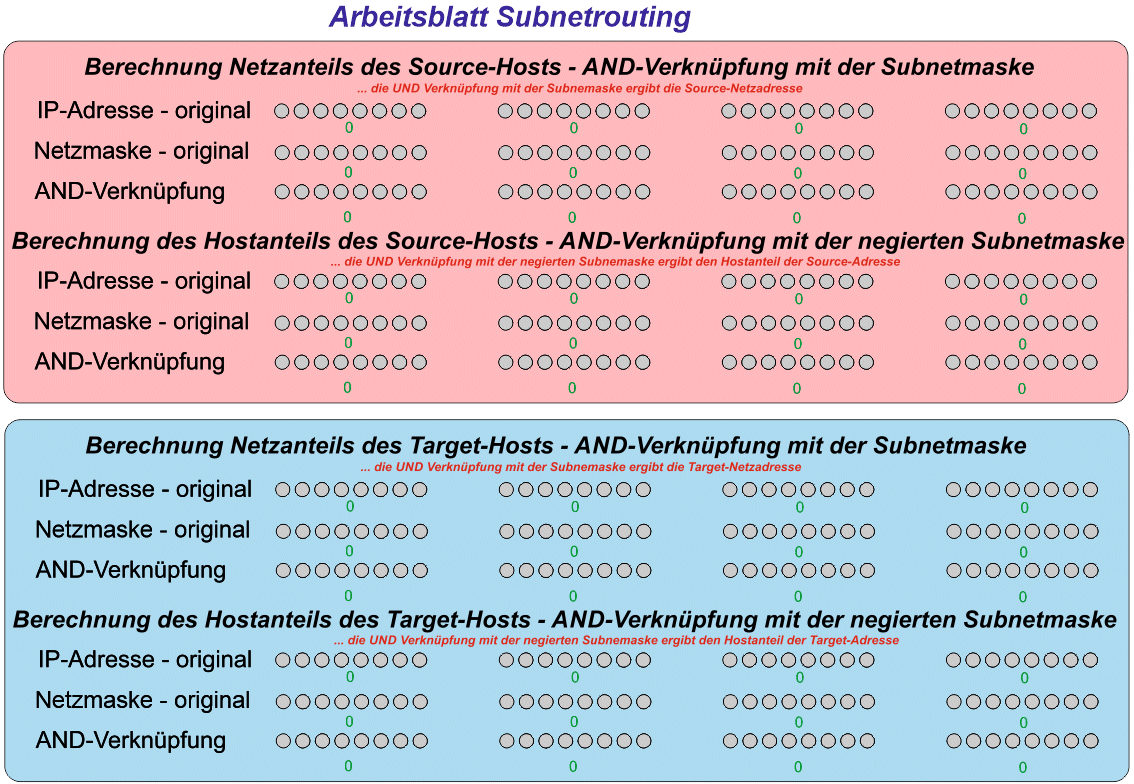

12. Routing und Netzwerkmasken

	Hiermit werden wirkliche Routing-Tables sowie Hand in Hand auch Firewall-Reglen aufgesetzt. Die Firewall ist positiv oder negativ je nach Angabe in der Regel ausgerichtet - klinkt sich aber immer (auch real) in die Software-Firewall ein. Wir benötigen zur Realisierung die berühmten drei Worte: UND, ODER, NICHT! Wichtige Voraussetzung ist die Feststellung, dass eine Subnet-Maske immer eine Binärzahl mit einer Folge von links beginnend geschlossen auf logisch "1" abbildet. Alle binären IP- bzw. Subnet-Masken sollte immer 8-bitweise angetragen werden!!! ... mehr dazu findet man hier!!!

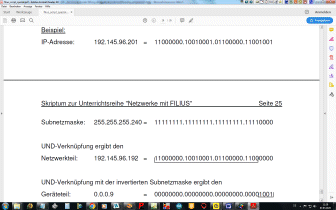

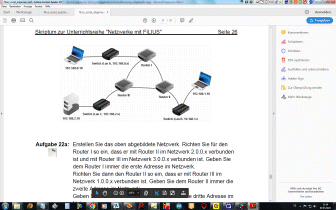

	Script Routing über mehrere Subnets Script Subnetdimensionierung für verschiedene Netzwerkklassen Aufgabe 1 ... wie funktioniert eigentlich Routing??? ... wie funktioniert eigentlich Subnetkonfiguration??? ... Aufgabe 1

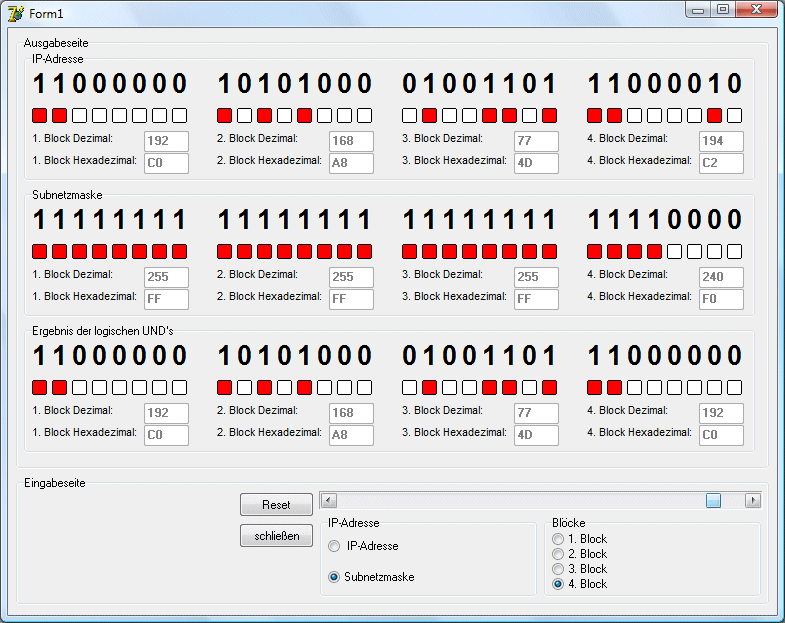

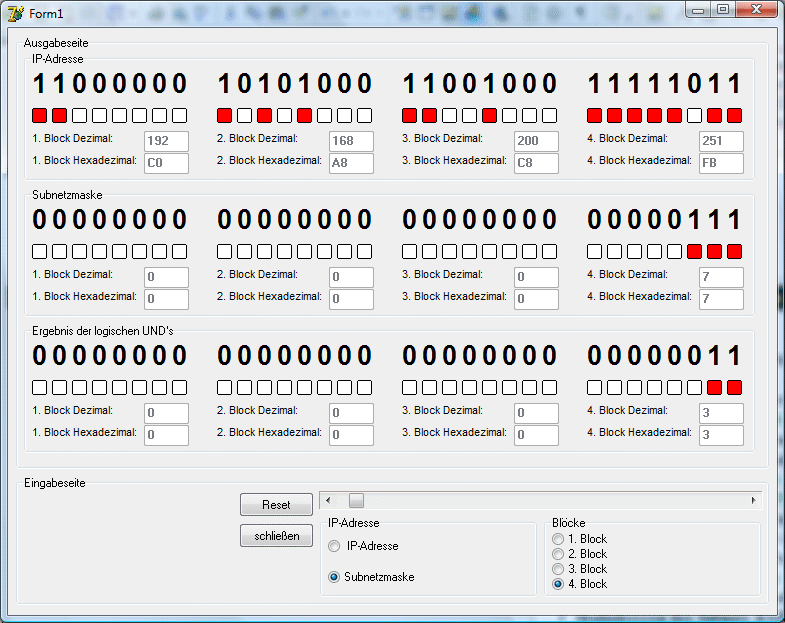

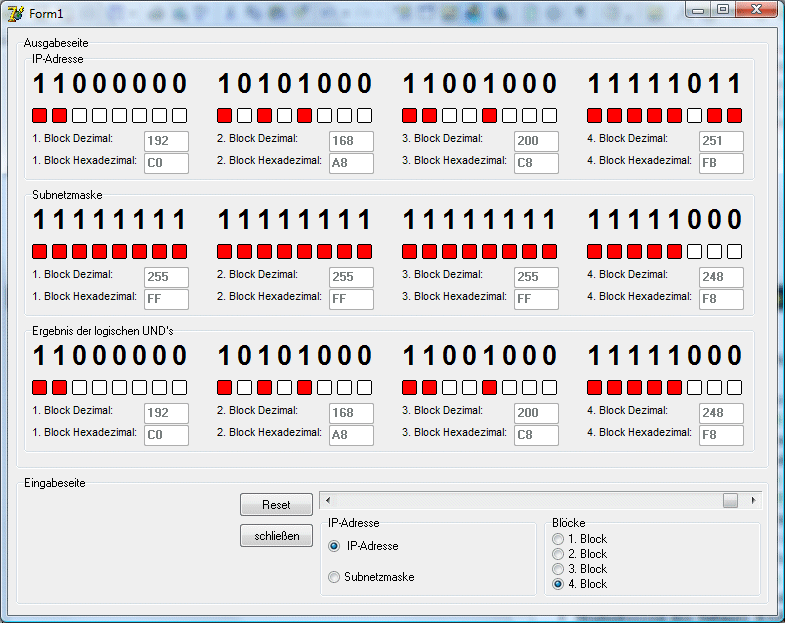

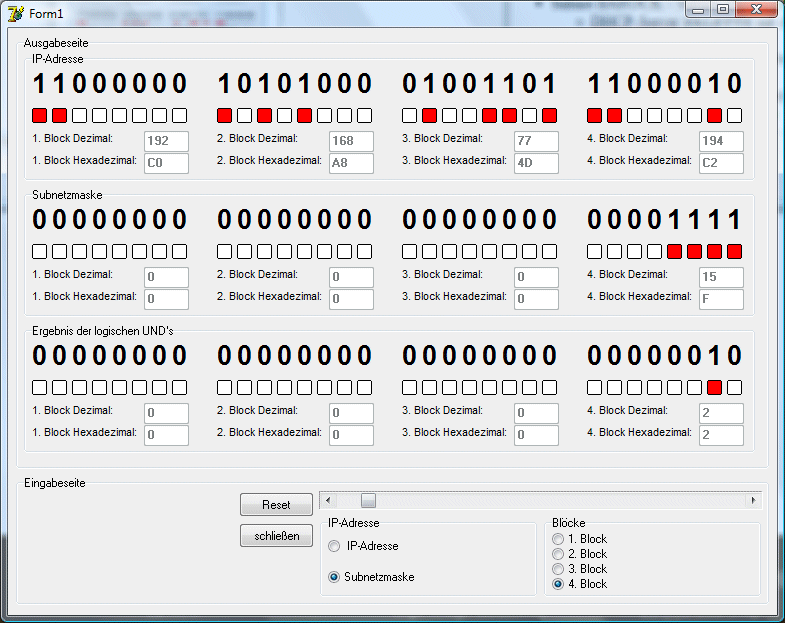

	... das Basis-Wissen - mit gegebener IP-Adresse Klasse C-Netzwerk: 192.168.241.20 Aufgabe zum Erstellen eines gesteuerten Netzwerkes Ergebnis ... die Basen zur Subnet-Maske sowie deren Verwendung im Standardfall (die Subnet-Maske beginnt immer mit einer Folge von logisch "1"): das Generalbeispiel zur Ermittlung von Subnet- sowie Host-Anteil: Bestimmung des Netzwerkanteils: (bitweise einfache AND-Logik von IP-Adresse sowie Subnetmaske): meine IP-Adresse:     192.168.241.020: 11000000.10101000.11110001.00010100 meine Subnetmaske:    255.255.255.000: 11111111.11111111.11111111.00000000 AND-Logik für den Netz-Anteil        : 11000000.10101000.11110001.00000000 --> ergibt: 192.168.241.000 Bestimmung des Hostanteils: (bitweise einfache AND-Logik von IP-Adresse sowie negierter Subnetmaske): meine IP-Adresse:     192.168.241.020: 11000000.10101000.11110001.00010100 negierte Subnetmaske: 255.255.255.000: 00000000.00000000.00000000.11111111 AND-Logik für den Host-Anteil        : 00000000.00000000.00000000.00010100 --> ergibt: 000.000.000.020     Netzwerk mit eingebundenem WEB-Server ... aktueller Download des Netzwerkes mit Server ZEUS ... und wenn nicht? - ein Beispiel: ein Beispiel zur Ermittlung von Subnet- sowie Host-Anteil: Bestimmung des Netzwerkanteils: (bitweise einfache AND-Logik von IP-Adresse sowie Subnetmaske): meine IP-Adresse:     192.168.072.103: 11000000.10101000.01001000.01100111 meine Subnetmaske:    255.255.255.063: 11111111.11111111.11111111.00000000 AND-Logik für den Netz-Anteil        : 11000000.10101000.11110001.00000000 --> ergibt: 192.168.241.000 Bestimmung des Hostanteils: (bitweise einfache AND-Logik von IP-Adresse sowie negierter Subnetmaske): meine IP-Adresse:     192.168.241.020: 11000000.10101000.11110001.00010100 negierte Subnetmaske: 255.255.255.000: 00000000.00000000.00000000.11111111 AND-Logik für den Host-Anteil        : 00000000.00000000.00000000.00010100 --> ergibt: 000.000.000.020

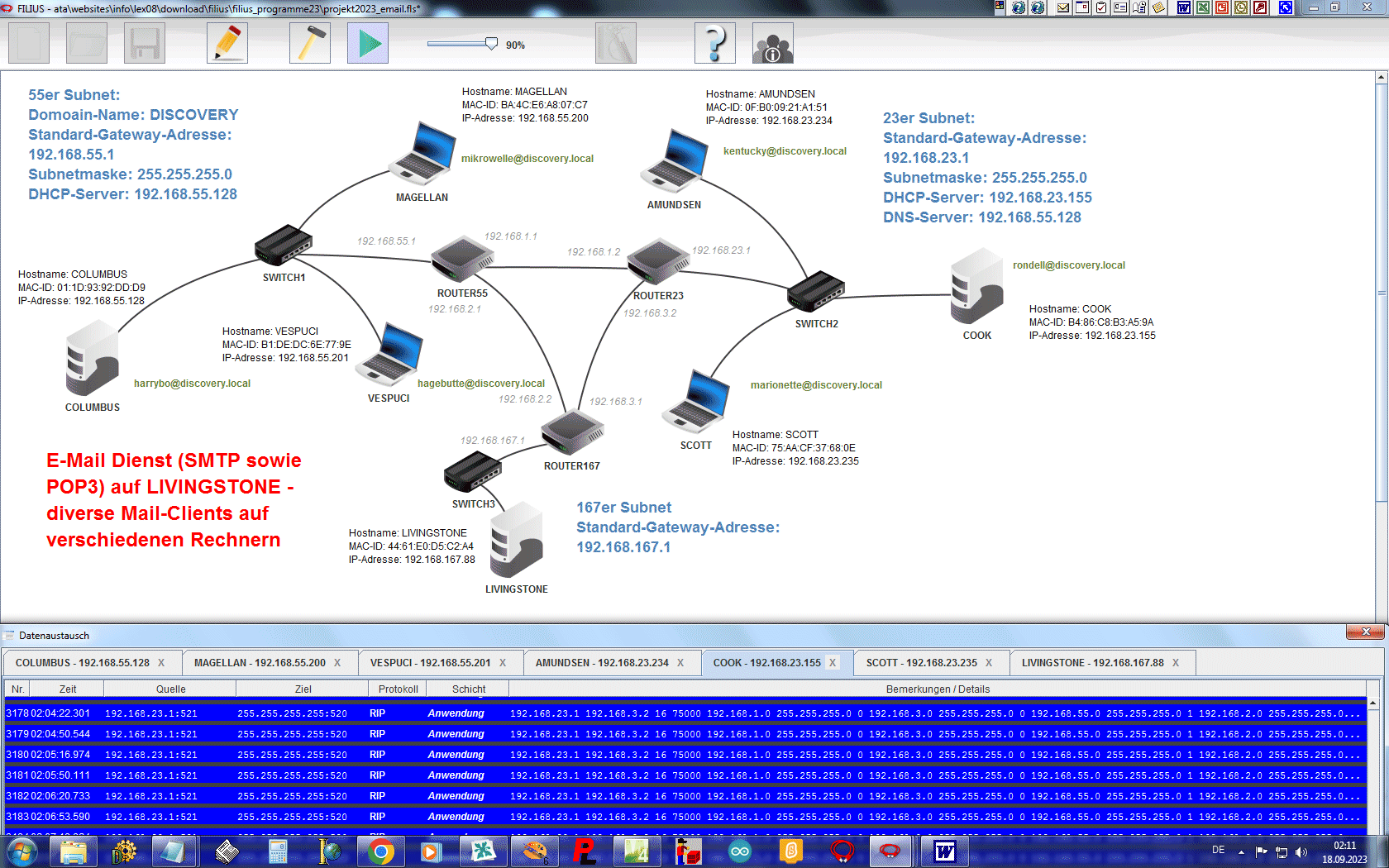

	... die Aufgabe - zwei Subnets mit zwei verschiedenen Mail-Servern Aufgabe zum schnellen Kopieren beliebiger Daten Ergebnis Aufgabenstellung für die zwei Mail-Server   Router: 8.10.2019 - automatisches Routing ist nicht aktiviert!!! - BAROCK: 192.168.77.193 - Subnetmask: 255.255.255.240 - IMPRESSIONISMUS: 192.168.200.249 - Subnetmask: 255.255.255.248 Subnet BAROCK Server: - Logistische Funktion: DHCP des Subnets BAROCK - Host-Name: PALETTE - MAC: 5E:A1:0E:C6:97:3C - IP4-Adresse: 192.168.77.194 - Subnetmask: 255.255.255.240 - Standard-Gateway: 192.168.77.193 - Logistische Funktion: DNS des Subnets BAROCK - Host-Name: STAFFEL - MAC: 2F:F7:7D:B2:F3:EF - IP4-Adresse: 192.168.77.197 - Subnetmask: 255.255.255.240 - Standard-Gateway: 192.168.77.193 - Logistische Funktion: ECHO-Server für alle Subnets - Host-Name: STAFFEL - MAC: 2F:F7:7D:B2:F3:EF - IP4-Adresse: 192.168.77.197 - Subnetmask: 255.255.255.240 - Standard-Gateway: 192.168.77.193 - Logistische Funktion: SMTP & POP3 des Subnets BAROCK - Host-Name: PINSEL - MAC: 6C:3D:E3:7E:1C:FE - IP4-Adresse: 192.168.77.196 - Subnetmask: 255.255.255.240 - Standard-Gateway: 192.168.77.193 - Logistische Funktion: Standard-Gateway des Subnets BAROCK - Host-Name: BAROCK - MAC: 42:9F:32:FD:44:F9 - IP4-Adresse: 192.168.77.193 - Subnetmask: 255.255.255.240 Clients: - Logistische Funktion: CLIENT des Subnets BAROCK - Host-Name: REMBRANDT - MAC: 6C:98:1B:83:31:D8 - IP4-Adresse - via DHCP: 192.168.77.204 - Subnetmask: 255.255.255.240 - Standard-Gateway: 192.168.77.193 - Logistische Funktion: CLIENT des Subnets BAROCK - Host-Name: VERMEER - MAC: 8A:FA:9B:08:7C:65 - IP4-Adresse - via DHCP: 192.168.77.205 - Subnetmask: 255.255.255.240 - Standard-Gateway: 192.168.77.193 - Logistische Funktion: CLIENT des Subnets BAROCK - Host-Name: RUBENS - MAC: 10:2E:6B:D2:4F:2C - IP4-Adresse - via DHCP: 192.168.77.206 - Subnetmask: 255.255.255.240 - Standard-Gateway: 192.168.77.193 Mailbetrieb Subnet BAROCK: - Anmerkung: ... das Passwort aller Mail-Accounts im Netzwerk BAROCK lautet: password - Mail-Domain der Mail-Accounts der Domain BAROCK: barock.local - Konto: Rembrandt van Rijn mit Mailadresse: rembrandt@barock.local - SMTP & POP3: PINSEL - MAC: 6C:3D:E3:7E:1C:FE - IP4-Adresse: 192.168.77.196 - Konto: Jan van der Meer mit Mailadresse: vermeer@barock.local - SMTP & POP3: PINSEL - MAC: 6C:3D:E3:7E:1C:FE - IP4-Adresse: 192.168.77.196 - Konto: Peter Paul Rubens mit Mailadresse: rubens@barock.local - SMTP & POP3: PINSEL - MAC: 6C:3D:E3:7E:1C:FE - IP4-Adresse: 192.168.77.196 Subnet IMPRESSIONISMUS Server: - Logistische Funktion: DHCP des Subnets IMPRESSIONISMUS - Host-Name: SPATEL - MAC: 29:B5:B3:28:79:66 - IP4-Adresse: DHCP: 192.168.200.250 - Subnetmask: 255.255.255.248 - Standard-Gateway: 192.168.200.249 - Logistische Funktion: DNS des Subnets IMPRESSIONISMUS - Host-Name: STAFFEL - MAC: 2F:F7:7D:B2:F3:EF - IP4-Adresse: 192.168.77.197 - Subnetmask: 255.255.255.240 - Standard-Gateway: 192.168.200.249 - Logistische Funktion: SMTP & POP3 des Subnets IMPRESSIONISMUS - Host-Name: ATTELIER - MAC: 56:AE:E2:EC:3A:F5 - IP4-Adresse: DHCP: 192.168.200.251 - Subnetmask: 255.255.255.240 - Standard-Gateway: 192.168.077.193 - Logistische Funktion: Standard-Gateway des Subnets IMPRESSIONISMUS - Host-Name: IMPRESSIONISMUS - MAC: D1:FA:08:49:E3:73 - IP4-Adresse: 192.168.200.249 - Subnetmask: 255.255.255.248 Clients: - Logistische Funktion: CLIENT des Subnets IMPRESSIONISMU - Host-Name: MONET - MAC: 14:2A:48:22:B8:3A - IP4-Adresse - via DHCP: 192.168.200.252 - Subnetmask: 255.255.255.248 - Standard-Gateway: 192.168.200.249 - Logistische Funktion: CLIENT des Subnets IMPRESSIONISMU - Host-Name: RENOIR - MAC: 83:94:9D:5C:A3:14 - IP4-Adresse - via DHCP: 192.168.200.253 - Subnetmask: 255.255.255.248 - Standard-Gateway: 192.168.200.249 - Logistische Funktion: CLIENT des Subnets IMPRESSIONISMU - Host-Name: COURBET - MAC: 24:94:8D:44:16:C7 - IP4-Adresse - via DHCP: 192.168.200.254 - Subnetmask: 255.255.255.248 - Standard-Gateway: 192.168.200.249 Mailbetrieb Subnet IMPRESSIONISMUS: - Anmerkung: ... das Passwort aller Mail-Accounts im Netzwerk IMPRESSIONISMUS lautet: password - Mail-Domain der Mail-Accounts der Domain IMPRESSIONISMUS: impressionismus.local - Konto: Claude Monet mit Mailadresse: monet@impressionismus.local - SMTP & POP3: ATTELIER - MAC: 56:AE:E2:EC:3A:F5 - IP4-Adresse: 192.168.200.250 - Konto: Auguste Renoir mit Mailadresse: renoir@impressionismus.local - SMTP & POP3: ATTELIER - MAC: 56:AE:E2:EC:3A:F5 - IP4-Adresse: 192.168.200.250 - Konto: Gustave Courbet mit Mailadresse: courbet@impressionismusk.local - SMTP & POP3: ATTELIER - MAC: 56:AE:E2:EC:3A:F5 - IP4-Adresse: 192.168.200.250 PING-Kommandos ping 192.168.77.204 - ping rembrandt ping 192.168.77.196 - ping pinsel ping 192.168.77.205 - ping vermeer ping 192.168.77.206 - ping rubens ping 192.168.200.249 - ping router ping 192.168.77.193 - ping router ping 192.168.200.253 - ping renoir ping 192.168.77.197 - ping staffel Test-Mail: Betreff: ... ich bin ein Funktionstest BODY: ... und wenn das hier funktioniert, dann arbeite ich korrekt mit folgenden Servern: SMTP: PINSEL - MAC: 6C:3D:E3:7E:1C:FE - IP4-Adresse: 192.168.77.196 und POP3: SPATEL - MAC: 9D:B2:D7:0F:49:C8 - IP4-Adresse: 192.168.77.197 - JUHU Netzwerk mit detizierten Servern und Hardware-Firewall ... aktueller Download des Netzwerkes

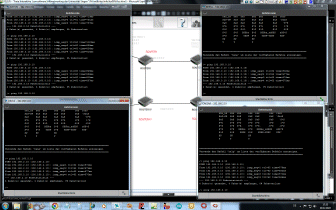

	zwei Router Datei zum Download   drei Router Datei zum Download   vier Router Datei zum Download

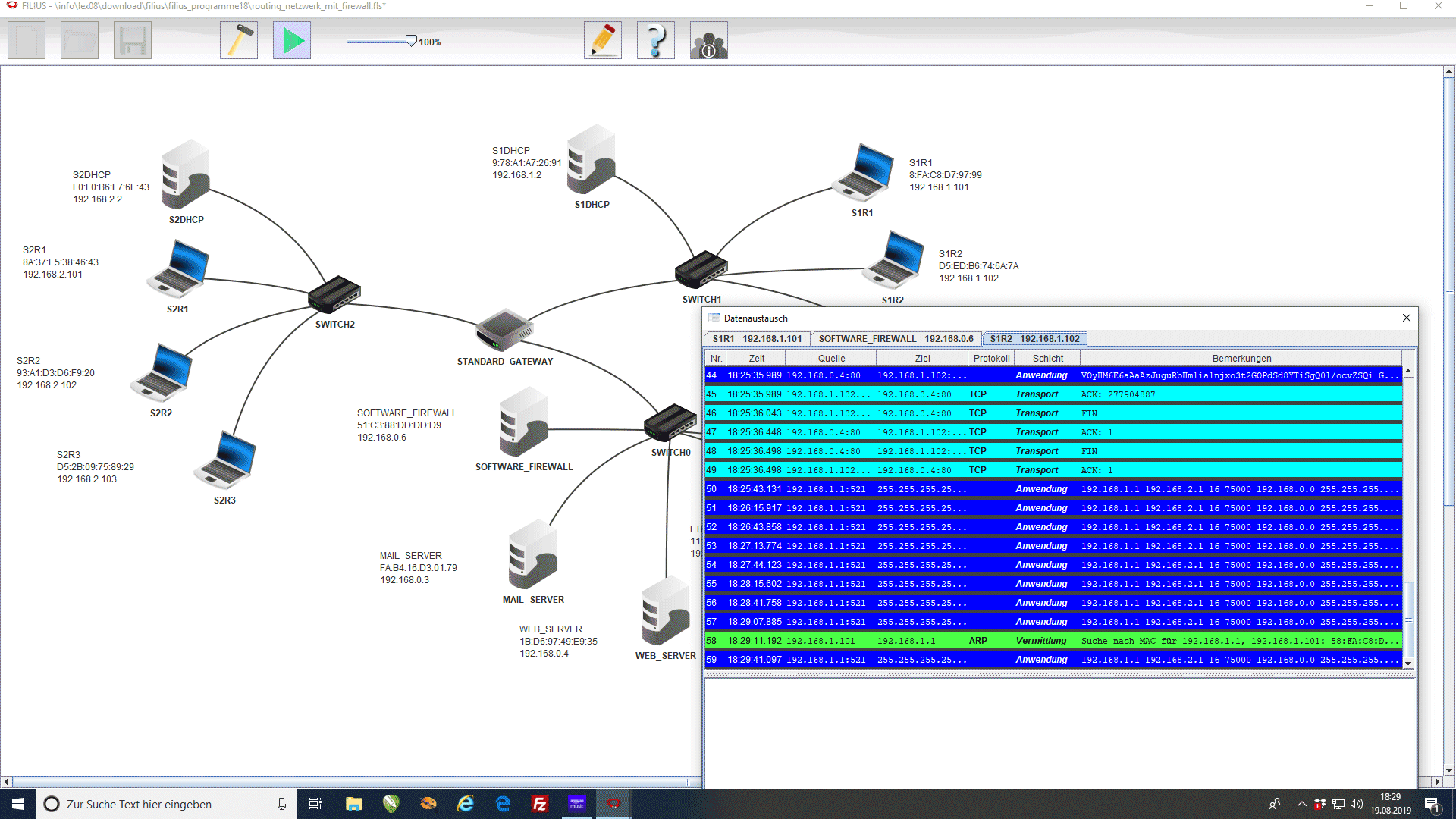

13. Protokolle & Dienste

	Protokolle von Netzwerksystemen sind Programme, welche Vorschriften umsetzen, WIE etwas zu tun ist. Die einzelnen unten aufgeführten Dienste und Protokolle werden in den
	Protokoll/Dienst Basis-Funktionalität eventuelle Well-Known-Port Adressen ... wichtige Bemerkungen ARP - Adress-Resolution-Protocol ... ist ein Vermittlungsprotokoll, welches die Zuordnung von IP-Adresse sowie MAC-ID in einer ARP-Tabelle hinterlegt und somit die Identität eines Rechners garantiert     ICMP - Internet Control Message Protocol ... realisiert den Austausch von Informations- und Fehlermeldungen über das Internet-Protokoll     UDP - User Datagramm Protocol       TCP/IP - Transmission Control Protocol/Internet Protocol       RIP - Routing Information Protocol       DHCP - Dynamic Host Control Protocol HTTP - Hyper Text Transfer Protocol       SMTP - Simple Mail Transfer Protocol       DNS - Domain Name System       ICMP - Internet Control Message Protocol       UDP - User Datagram Protocol
	Protokolle - eingestellt oder ausgelesen über Kommandos
	... die Aufgabe Aufgabe zum Erstellen eines gesteuerten Netzwerkes Ergebnis   Aufgabenstellung für den Mail-Server       Netzwerk mit eingebundenem WEB-Server ... aktueller Download des Netzwerkes mit Server ZEUS
	DHCP-Server für das 55-er Netz entspricht SERVER2 mit der IP 192.168.55.2   DHCP-Server für das 56-er Netz entspricht SERVER2 mit der IP 192.168.56.2   WWW-Server entspricht SERVER3 mit der IP 192.168.55.3   WWW-Server gestartet entspricht SERVER3 mit der IP 192.168.55.3

14. Intranet

	Ein Intranet wird durch eine Firewall realisiert. Diese administriert den Datenffluss in Art (Protokolle & Dienste), Richtung (Outgoing/Incomming) sowie Volumenn
	Protokoll/Dienst Basis-Funktionalität eventuelle Well-Known-Port Adressen ... wichtige Bemerkungen UDP - User Datagramm Protocol       TCP/IP - Transmission Control Protocol/Internet Protocol Basisprotokoll für die Datenübertragung im Internet 80 sowie 8080 spielt für alle Transmissionen in FILIUS eine entscheidende Rolle für die Firewall eines Intranets

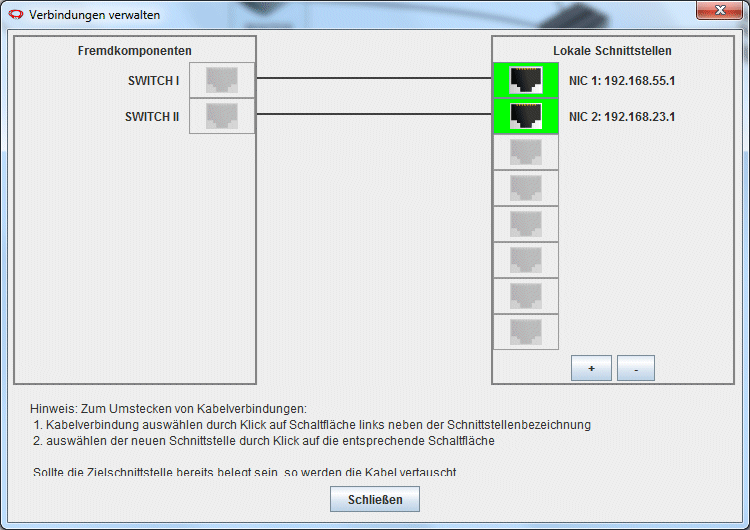

	Router-Einrichtung (für einen Router) Allgemeine Router-Einstellungen Virtuelle Routingtabelle ... wichtige Bemerkungen ... aktueller Download des Basis-Netzwerkes ... hier der gesamte Aufgabentext Allgemeine Routereinstellungen Routingtabelle Anzahl der Ports konfigurieren Routing-Management Allgemeine Routereinstellungen

15. Verwandte Themen

	... werden genau dann besonders interessant, wenn Du mit Deinem Rechner in unbekannten Netzwerken unterwegs bist. Wie kommt es eigentlich, dass Dein Computer sofort in der Lage ist, mit einem vollkommen fremden Netzwerk zu kommunizieren?
	Logische Grobstruktur des Netzwerkes am Gymnasium Flöha bis 2017 unsere Netzwerk-Domain ROCKUNIVERSUM bis 2017 das Internet und Internettechnik
	Netzwerksicherheit

16. Links & Aufgaben

	Kaum ein Bereich der modernen Computertechnik fasst so eng alle Teildisziplinen der Computertechnik zusammen, wie dies die Netzwerktechnologie tut. Entsprechend vielseitig sind die Beziehungen der einzelnen Teilaspekte sowohl in Anzahl als auch in Komplexität.
	Unterricht Netzwerke generell     http://beuche.info/netzwerk/

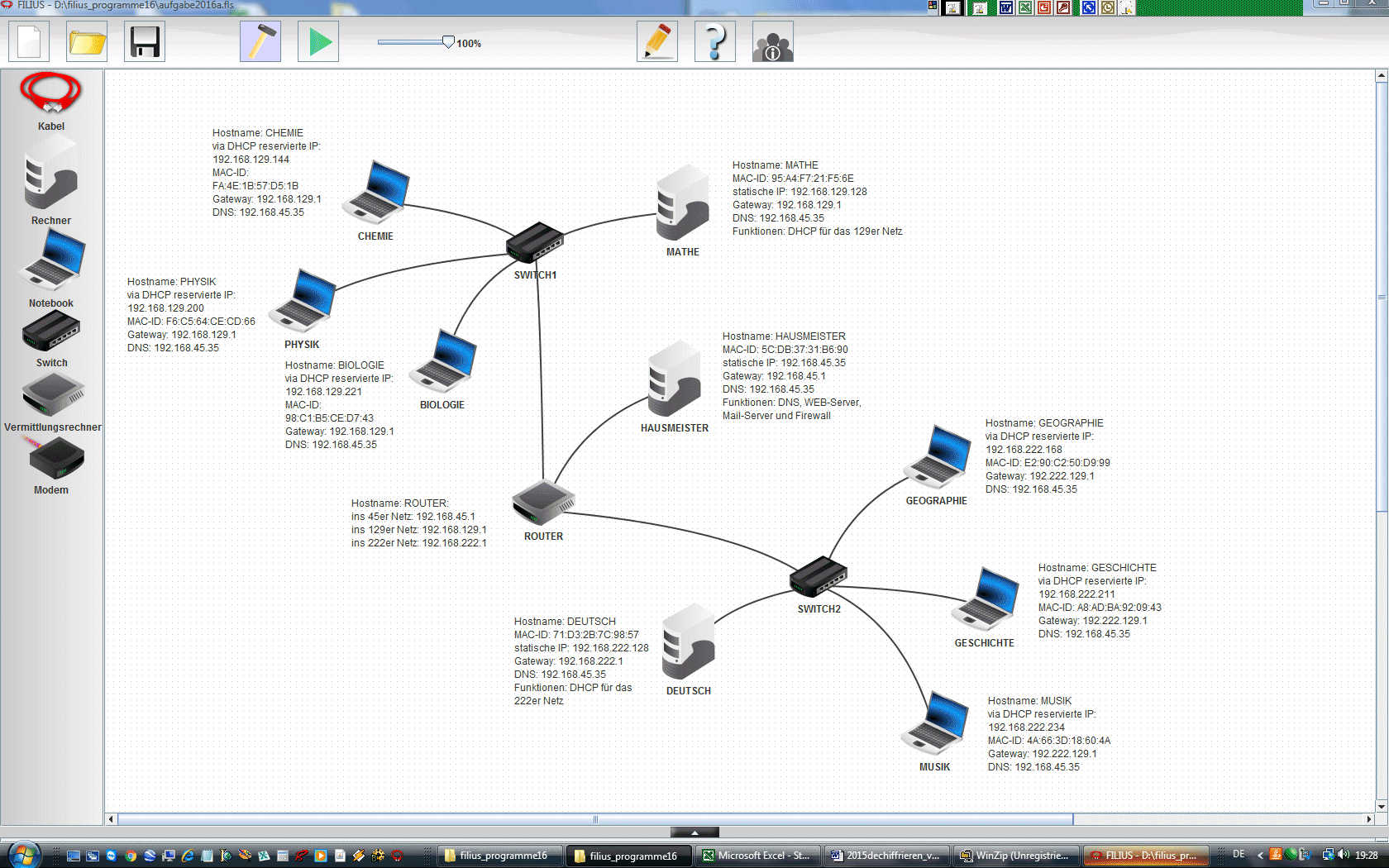

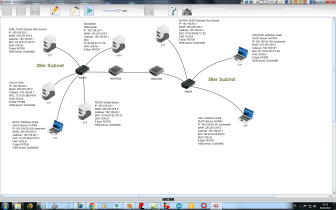

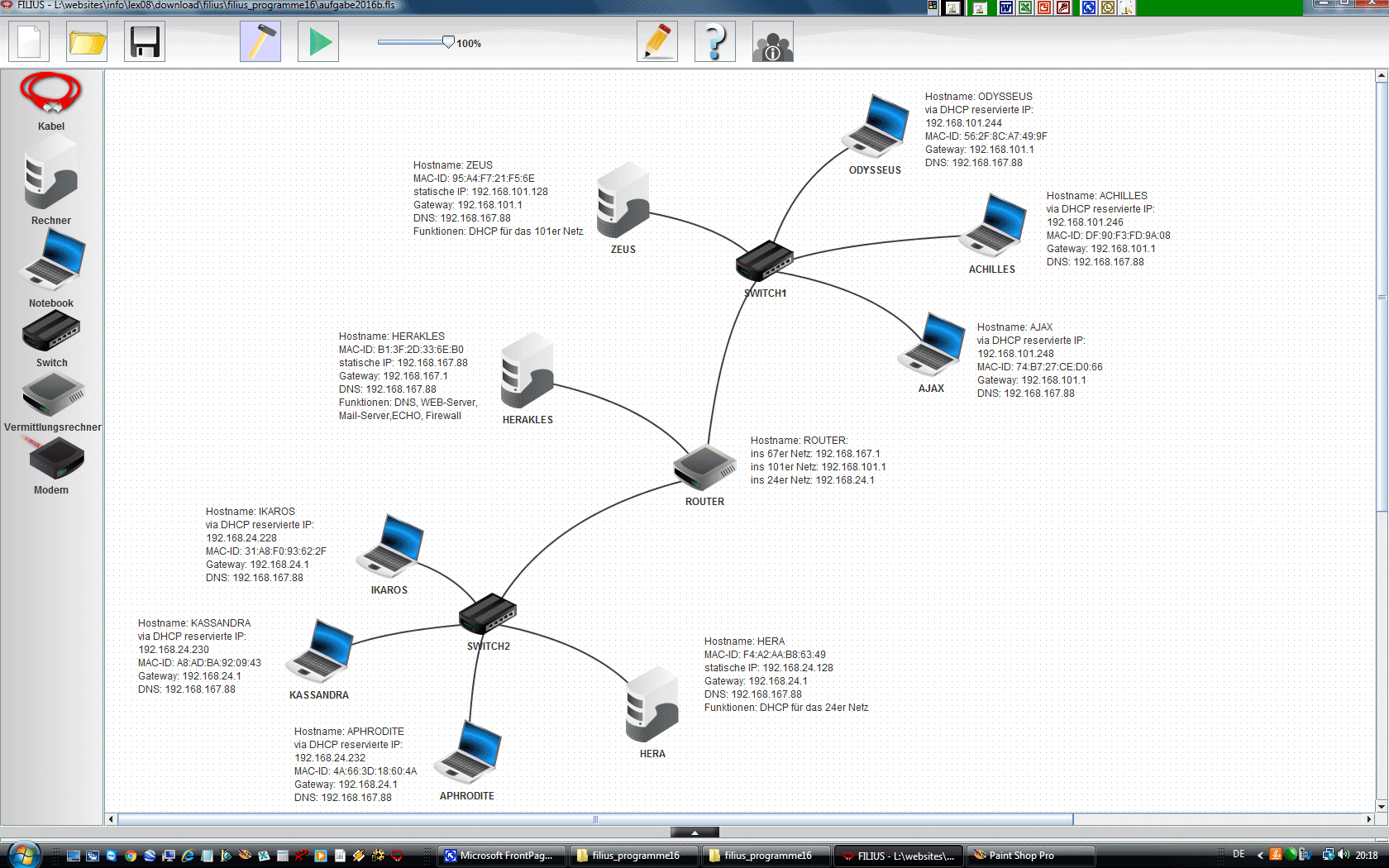

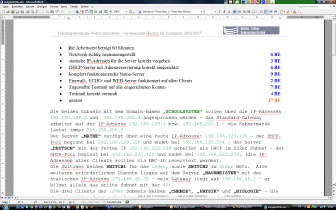

	Komplexaufgabe 2016a für Sec. I ... hier ist alles als Aufgabe beschrieben, was der Lehrer benötigt!!! Komplexaufgabe 2016b für Sec. I ... hier ist alles drin, was der Lehrer 2016 benötigt!!! Aufgabe 1 im SJ 2016/17 Sec. II ... und hier als Komplettaufgabe mit Lösung Aufgabe 2 im SJ 2016/17 Sec. II ... und hier als Komplettaufgabe mit Lösung

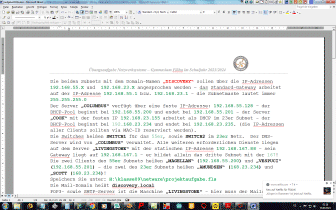

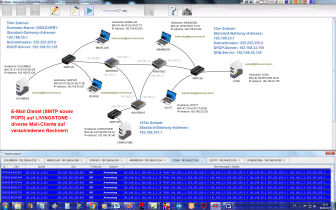

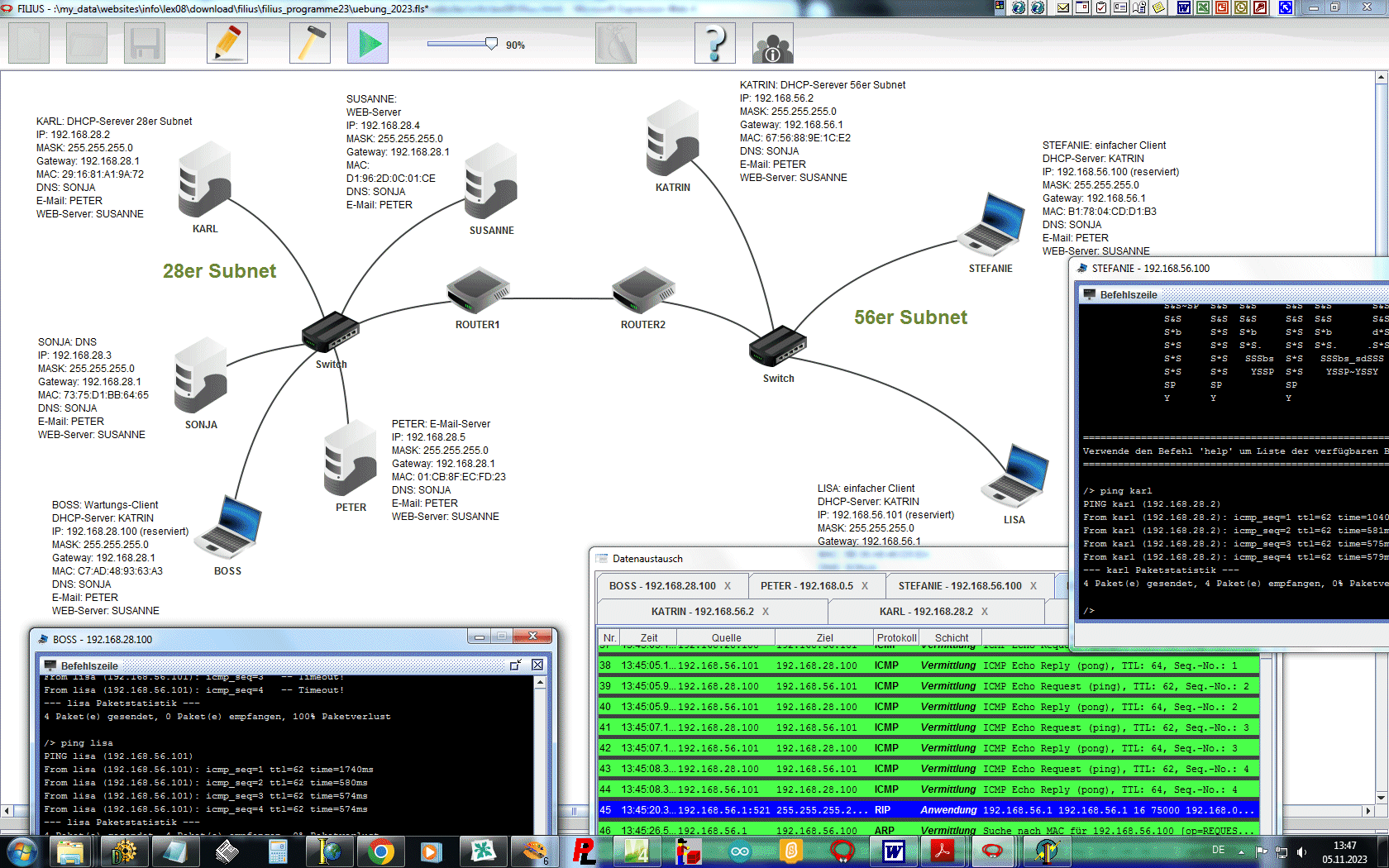

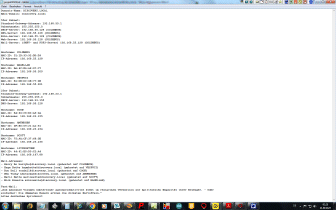

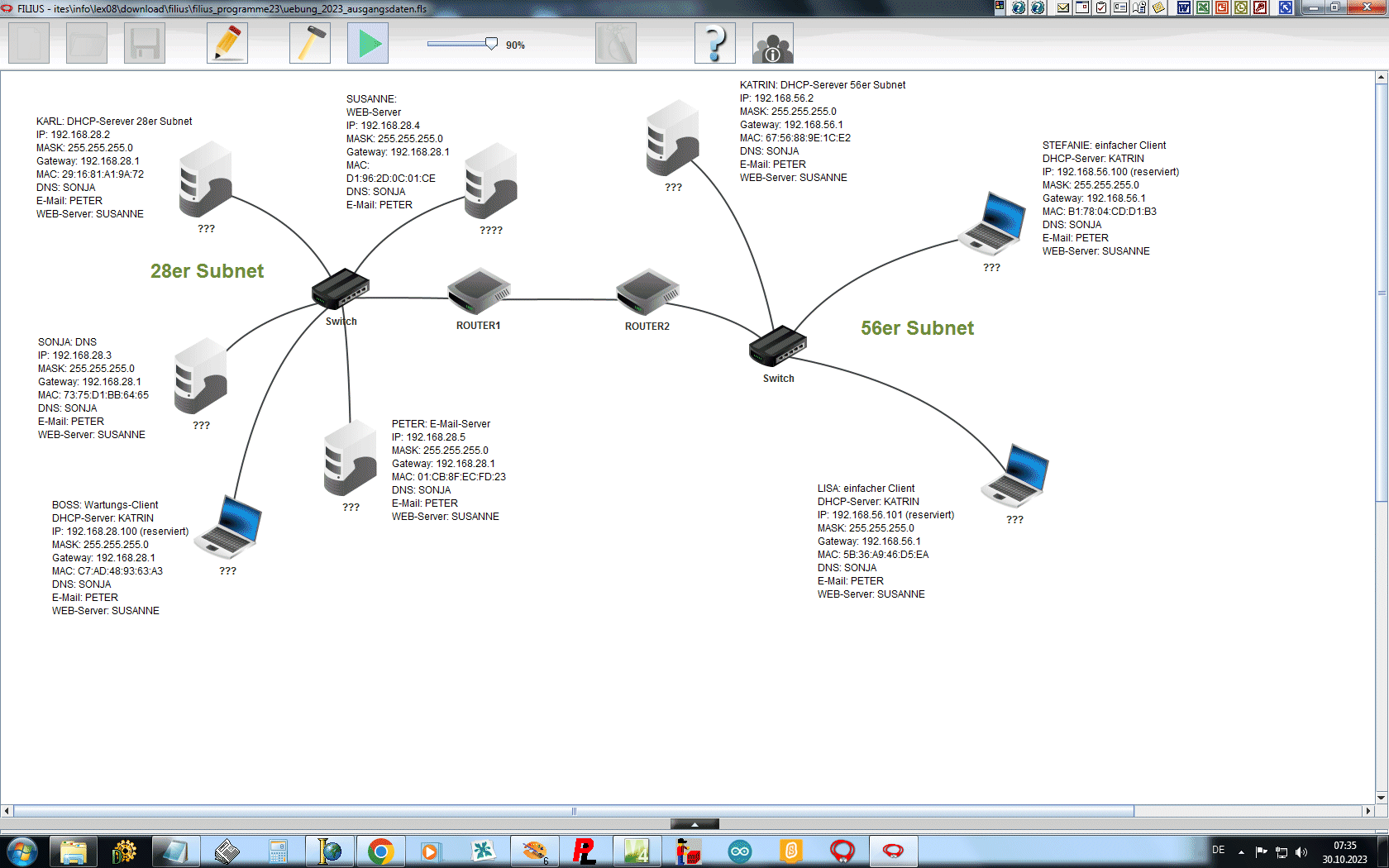

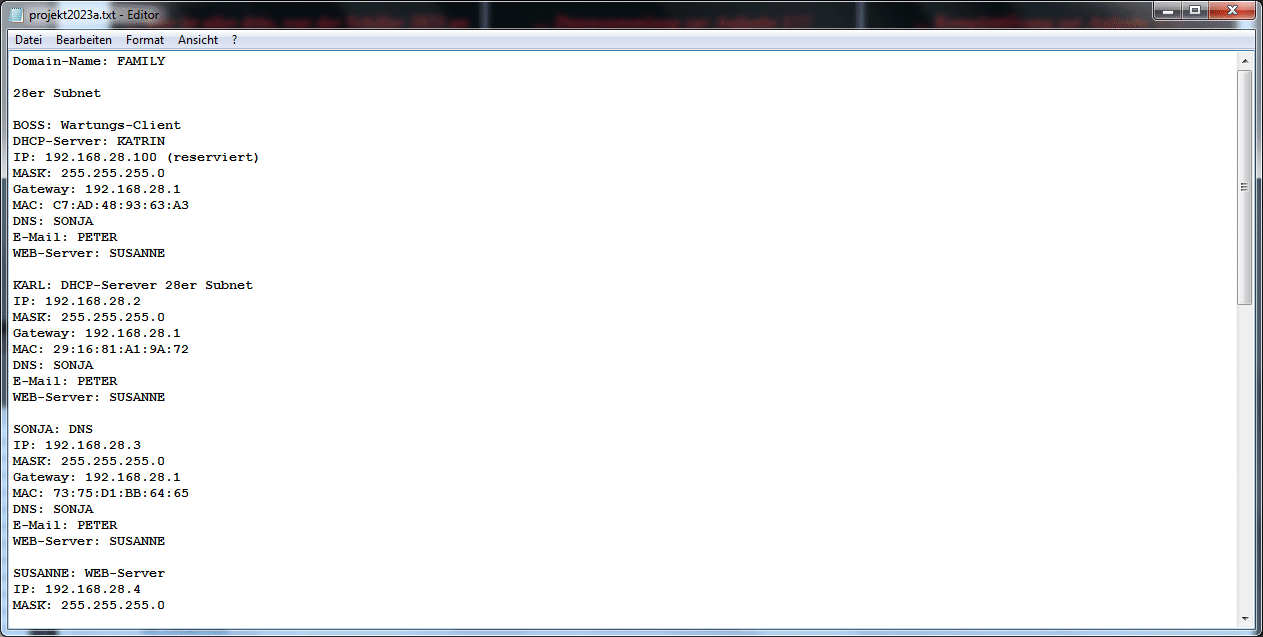

	Komplexaufgabe 1 2023 für Sec. I ... hier ist alles drin, was der Schüler 2023 an Hilfen benötigt!!! Komplexaufgabe 1 2023 für Sec. I ... Datensammlung zur Aufgabe 1!!! Komplexaufgabe 1 2023 für Sec. I ... Komplettlösung zur Aufgabe 1!!! Aufgabe 1 im SJ 2023/24 Klasse 9 ... und hier als Komplettaufgabe mit Teillösungen   Aufgabe 1 im SJ 2023/24 Klasse 9 Lösung Aufgabe 1 im SJ 2023/24 Klasse 9 ... aktueller Download des Netzwerkes
	Komplexaufgabe 2 2023 für Sec. I ... hier ist alles drin, was der Schüler 2023 an Hilfen benötigt!!! Komplexaufgabe 2 2023 für Sec. I ... Datensammlung zur Aufgabe 2!!! Komplexaufgabe 2 2023 für Sec. I ... Komplettlösung zur Aufgabe 2!!! Aufgabe 2 im SJ 2023/24 Klasse 9 ... aktueller Download der Basisdaten Aufgabe 2 im SJ 2023/24 Klasse 9 ... hier der gesamte Aufgabentext   Lösung Aufgabe 2 im SJ 2023/24 Klasse 9 ... aktueller Download des Netzwerkes
