Toll, was man mit drei Worten sowie deren Umkehrung alles machen kann! zum Beispiel kann man Computer mit logischen Recheneinheiten daraus bauen, welche Milliarden von Bytes abspeichern können und sogar fast ein wenig intelligent agieren können.
1. Grundsätzliches zu logischen Schaltungen
2. Logik bedeutet immer noch: A und B ergeben logisch C
3. Verwandte Themen

die Elektronikseiten

Logische Standardschaltungen mit Robert Baldauf

inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-)

Wissen für Fortgeschrittene der Informatik
... außerdem gibt's noch ...

Logische Grundschaltungen mit Robert Baldauf

Logik & Kombinatorik mit Robert Baldauf

sowie mit Schülern des Gymnasiums Hartha im SJ 2015/16

Sequentiellee Grundschaltungen mit Robert Baldauf
1. Grundsätzliches zu logischen Schaltungen history menue scroll up
Diese Logischen Schaltungen sind extrem komplex, obwohl sie sich mit den kanonischen Normalformen erstellen und anschließend mit Karnough-Funktionen zusammen fassen lassen. Das gilt selbst für die 4-Bit Standard-ALU - nachdem diese übrigens einmal entwickelt worden war, baut man alle ALU's gleich - ist ja immer die selbe Funktion. Gilt logischerweise auch für die RAM-Bausteine - die Einzelfunktion ist immer der "Basis-Baustein" mit seiner Decodierlogik.
... die Basis-Logik
AND-Logik OR-Logik XOR-Logik - Äquivalenz NOT-Logik

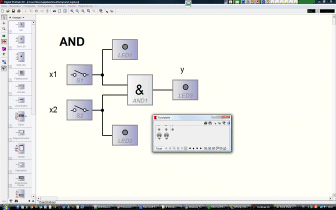

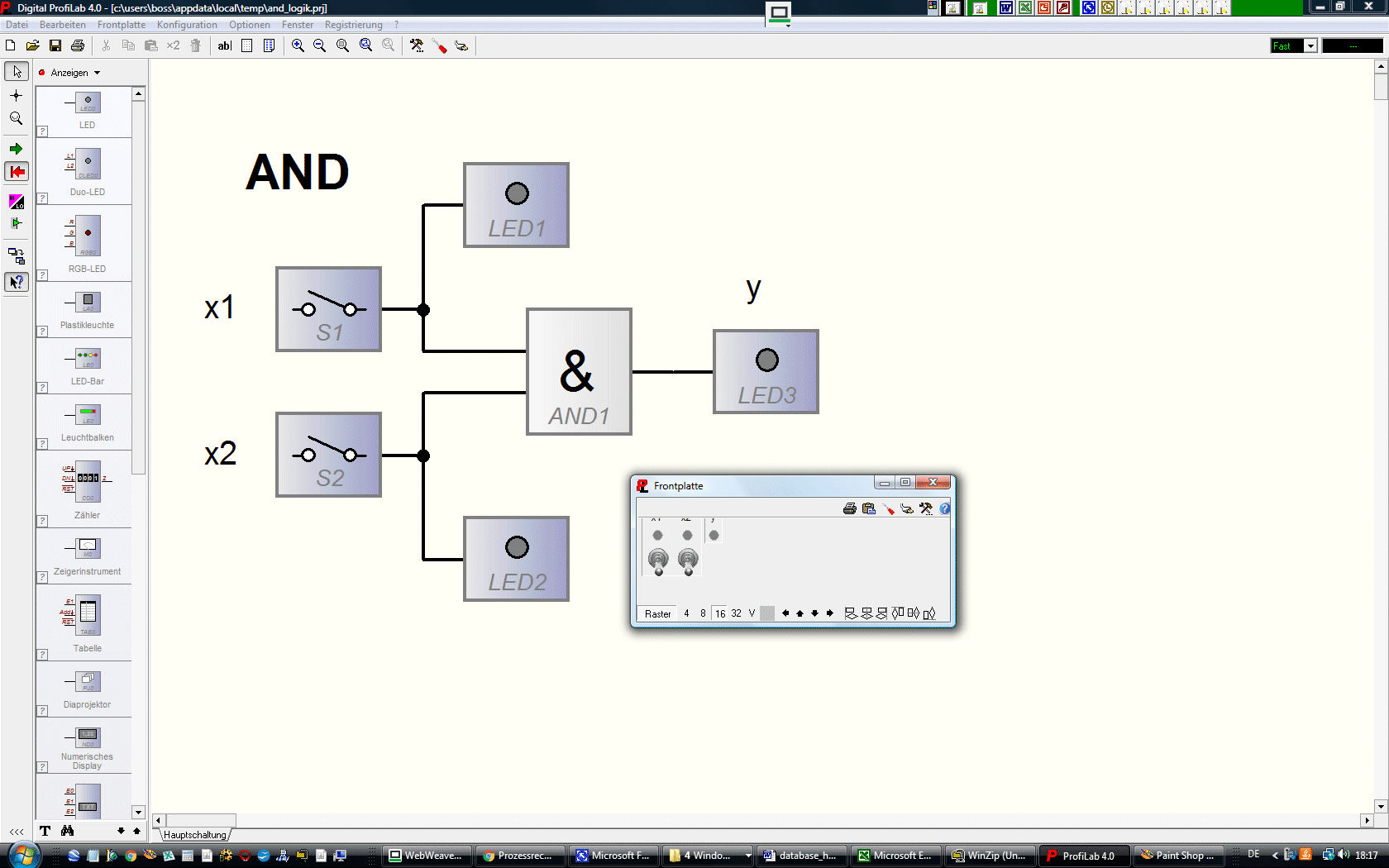

Roberts AND-Schaltung
... und hier als ZIP-Archiv

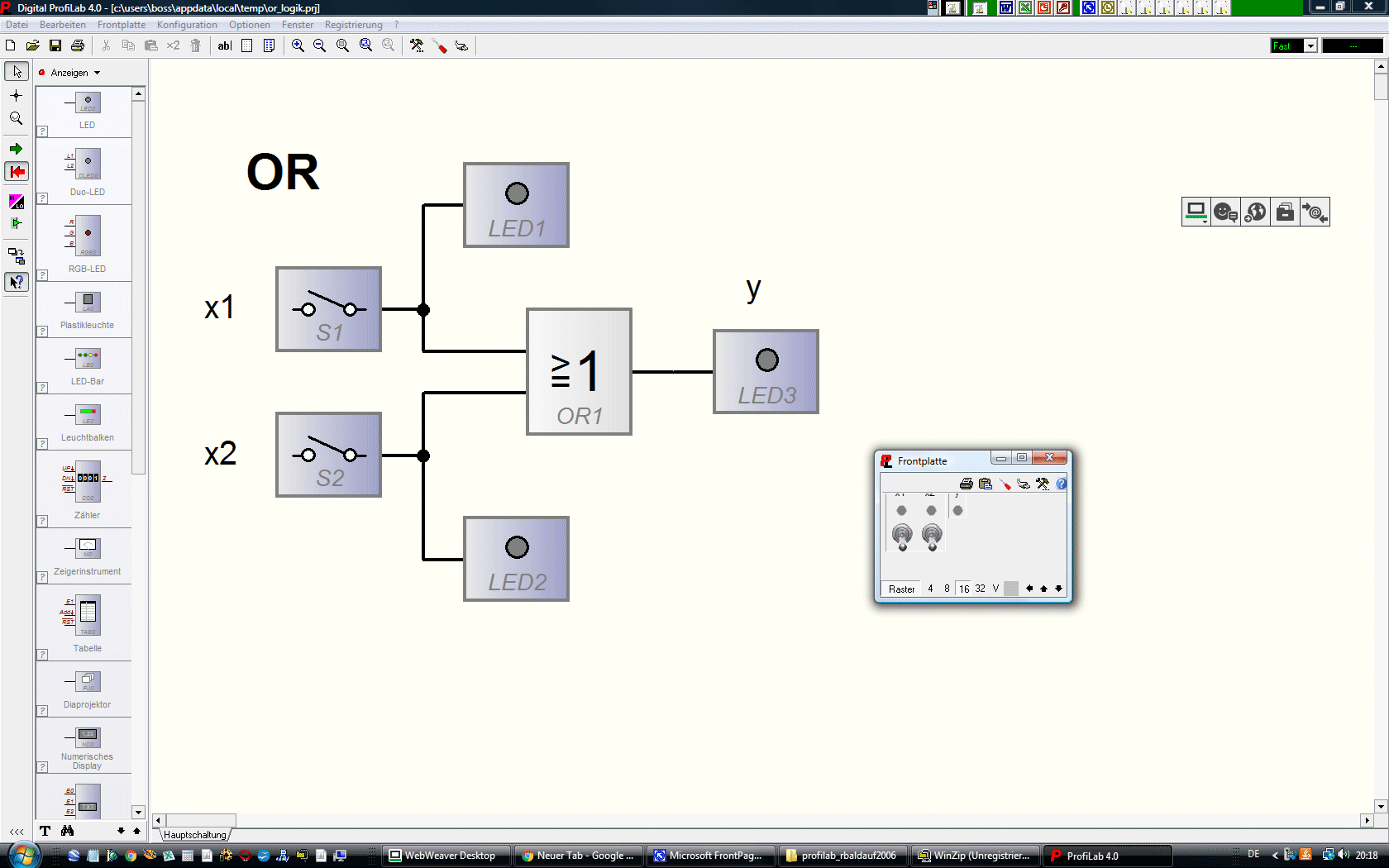

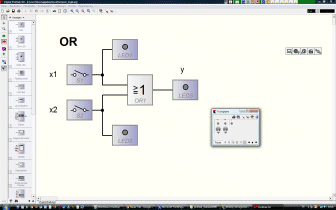

Roberts OR-Schaltung
... und hier als ZIP-Archiv

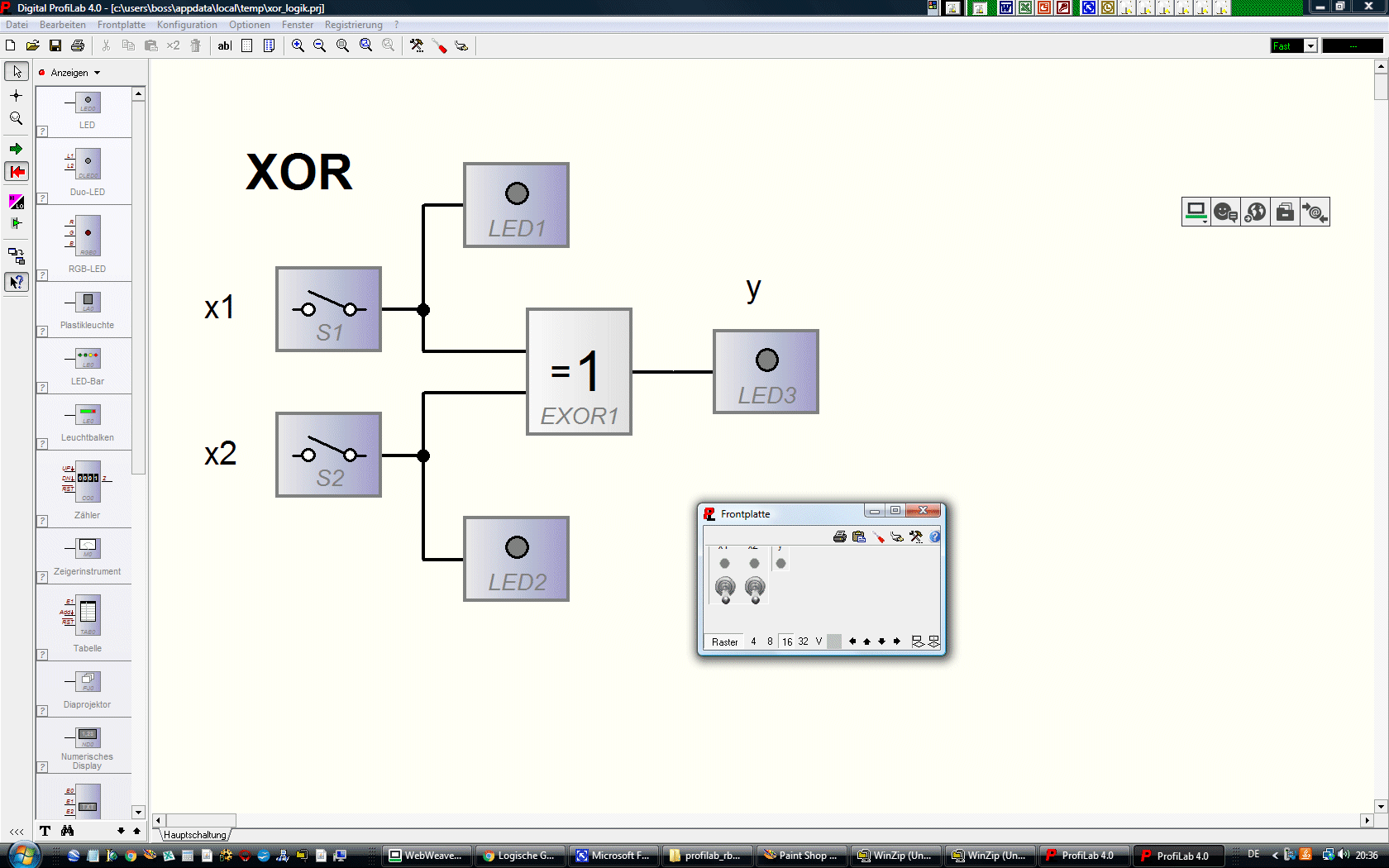

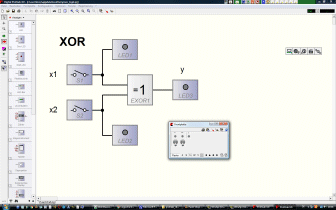

Roberts XOR-Schaltung
... und hier als ZIP-Archiv

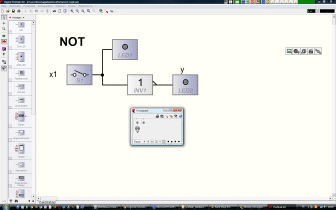

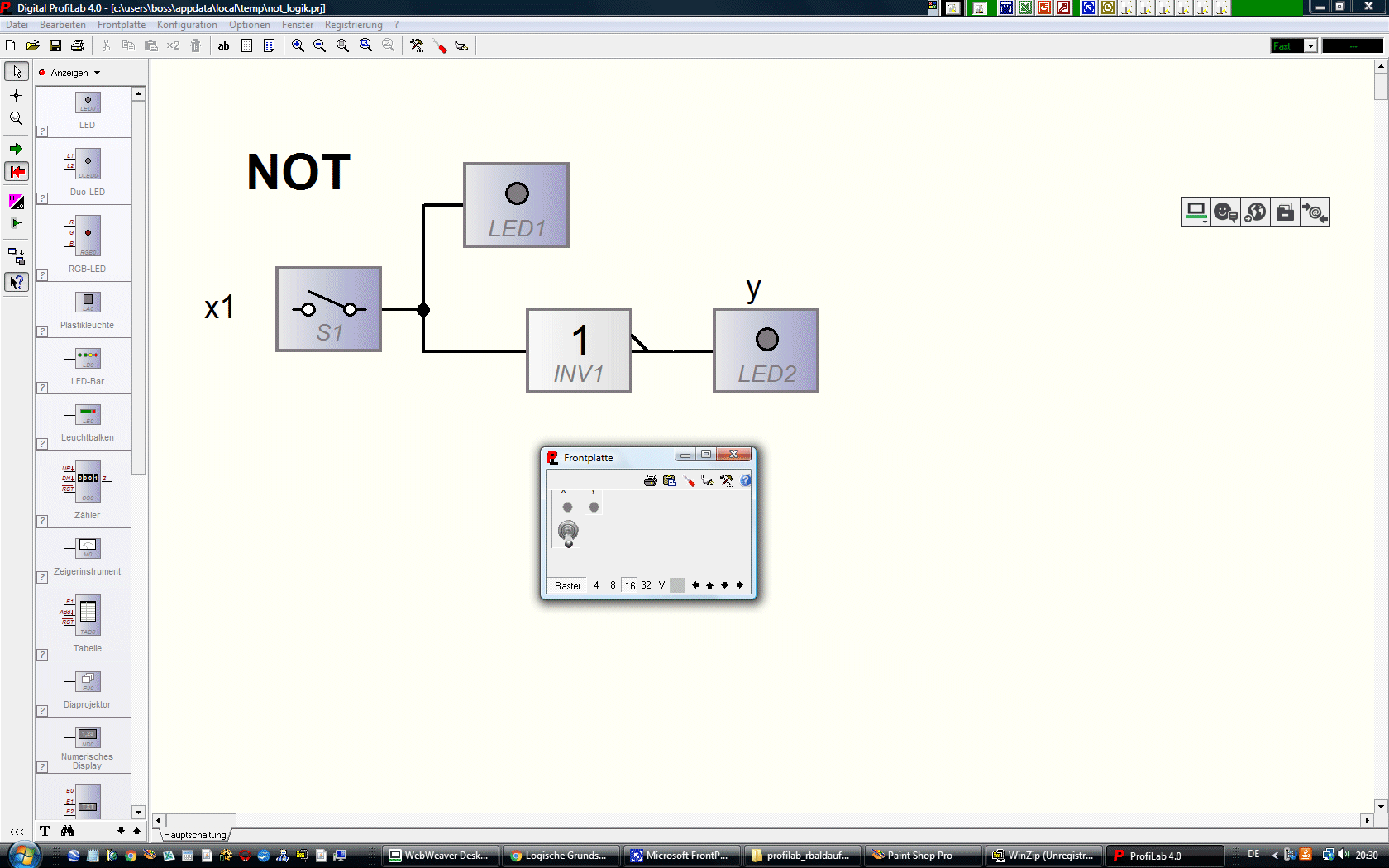

Roberts NOT-Schaltung
... und hier als ZIP-Archiv
... geht auch negiert - ist genau so - bloß genau anders rum ;-)
NAND-Logik NOR-Logik negierte XOR-Logik - Antivalenz NOT-Logik

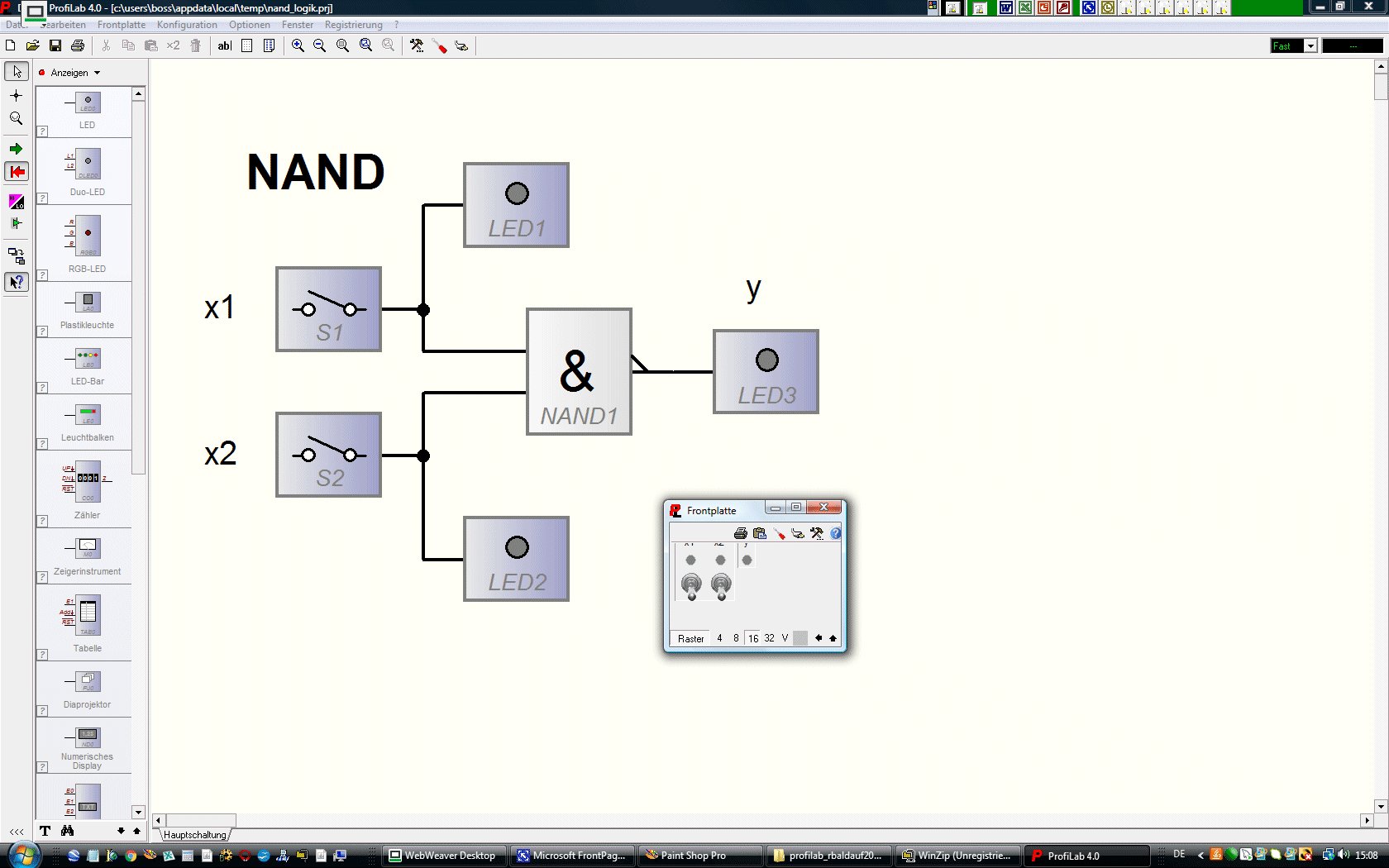

Roberts NAND-Schaltung
... und hier als ZIP-Archiv

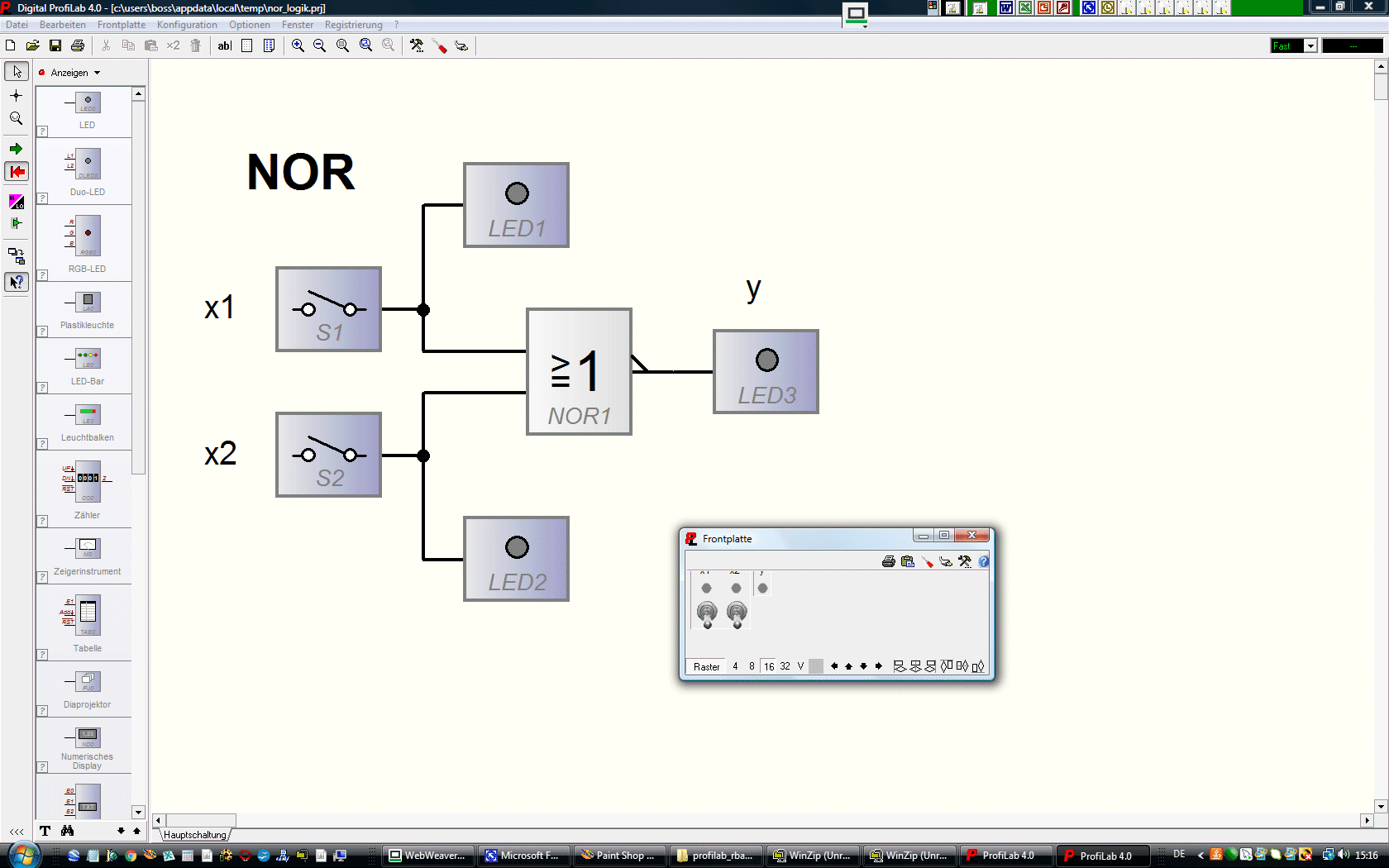

Roberts NOR-Schaltung
... und hier als ZIP-Archiv

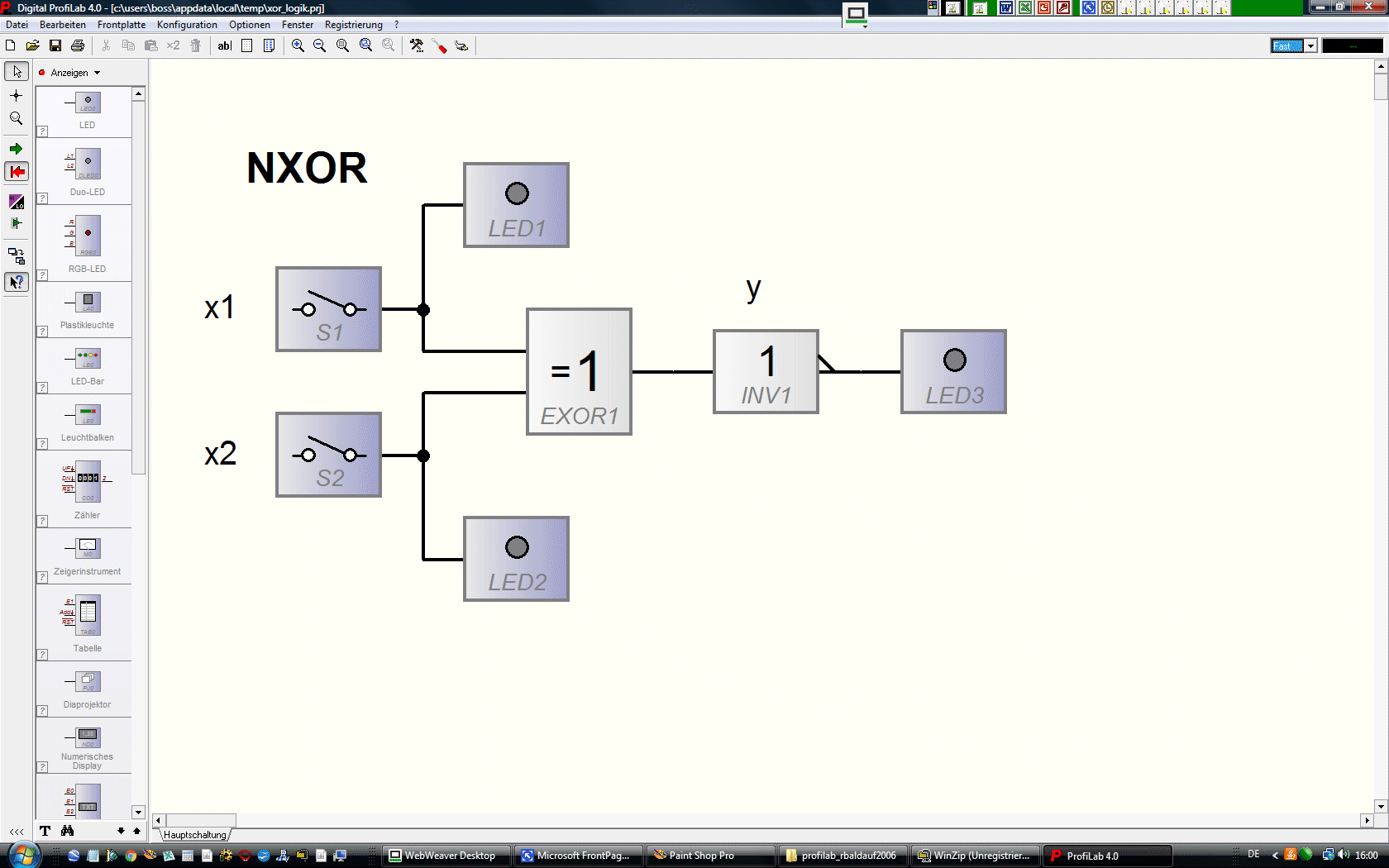

Roberts XOR-Schaltung
... und hier als ZIP-Archiv



Roberts NOT-Schaltung
... und hier als ZIP-Archiv
2. Logik bedeutet immer noch: A und B ergeben logisch C - und zwar immer und ohne Ausnahme history menue scroll up
Gleicher Input erzeugt immer gleichen Output!!!
Ist mit X1 mit seinem logischen Zustand sowie X2 mit seinem aktuell logischen Wert bekannt, und kenne ich des weiteren deren logische Verknüpfungsbedingungen, dann kann ich "logisch" auf den aktuellen Wert von C schließen. Die Logiker nennen C dann auch gern "Y" ;-)
Später kann man dann Logik auch noch durch deren Verknüpfungen sowie den geltenden Vorrangregeln sehr komplexe Systeme "emulieren" - auch rechnen mit allen derzeit bekannten Berechnungsverfahren und sehr wahrscheinlich auch für die derzeit noch unbekannten!!!
... einfache komplexe Logik - aber Standard-Bausteine
4 Bit-ADDIERER mit Basis-Gates 4 Bit-SUBTRAHIERER mit Basis-Gates MULTIPLIZIERER - 4 Bit MULTIPLIZIERER - 4 Bit mit Basis-Gates aufgelöst

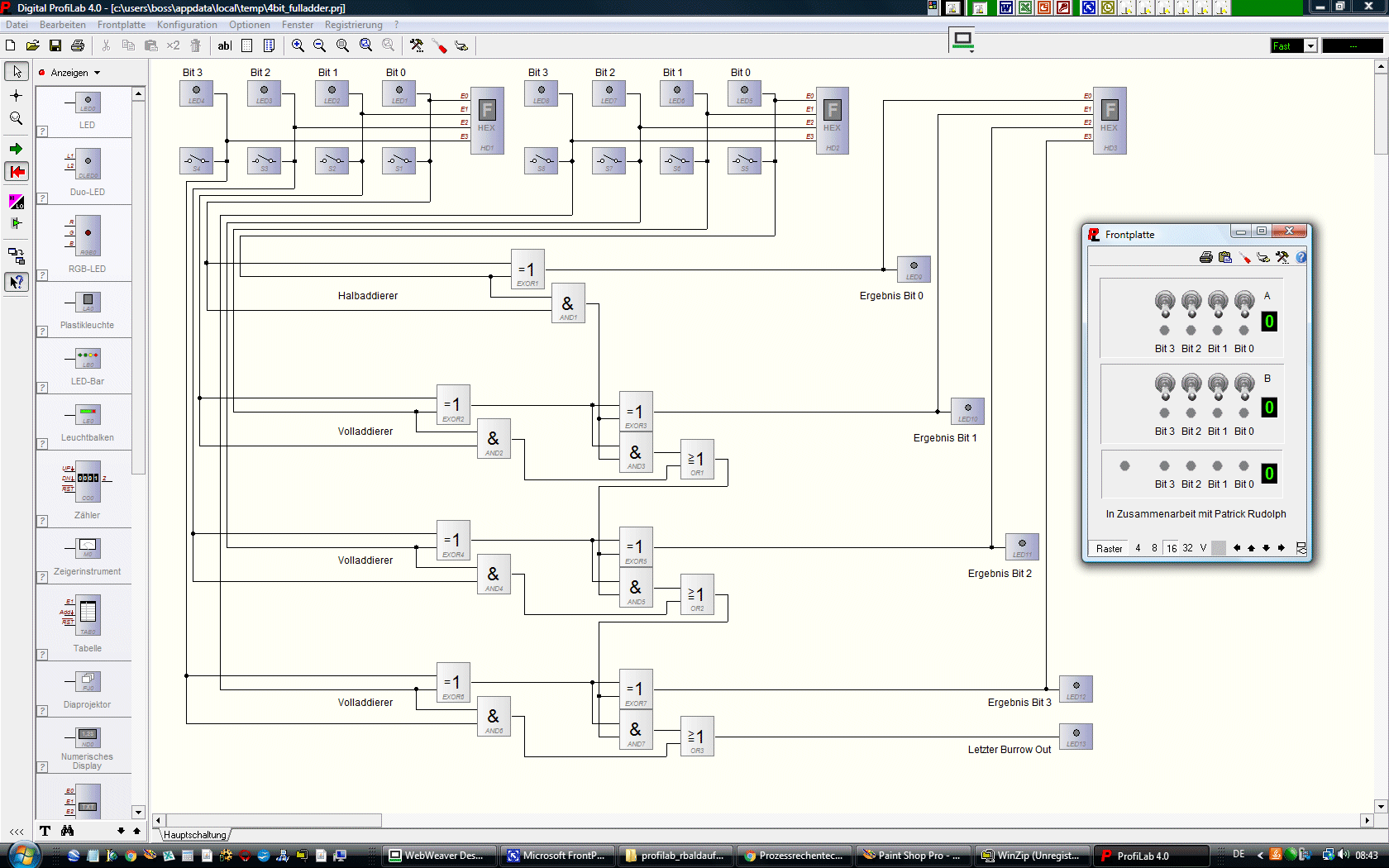

Roberts 4 Bit Full-Adder
... und hier als ZIP-Archiv

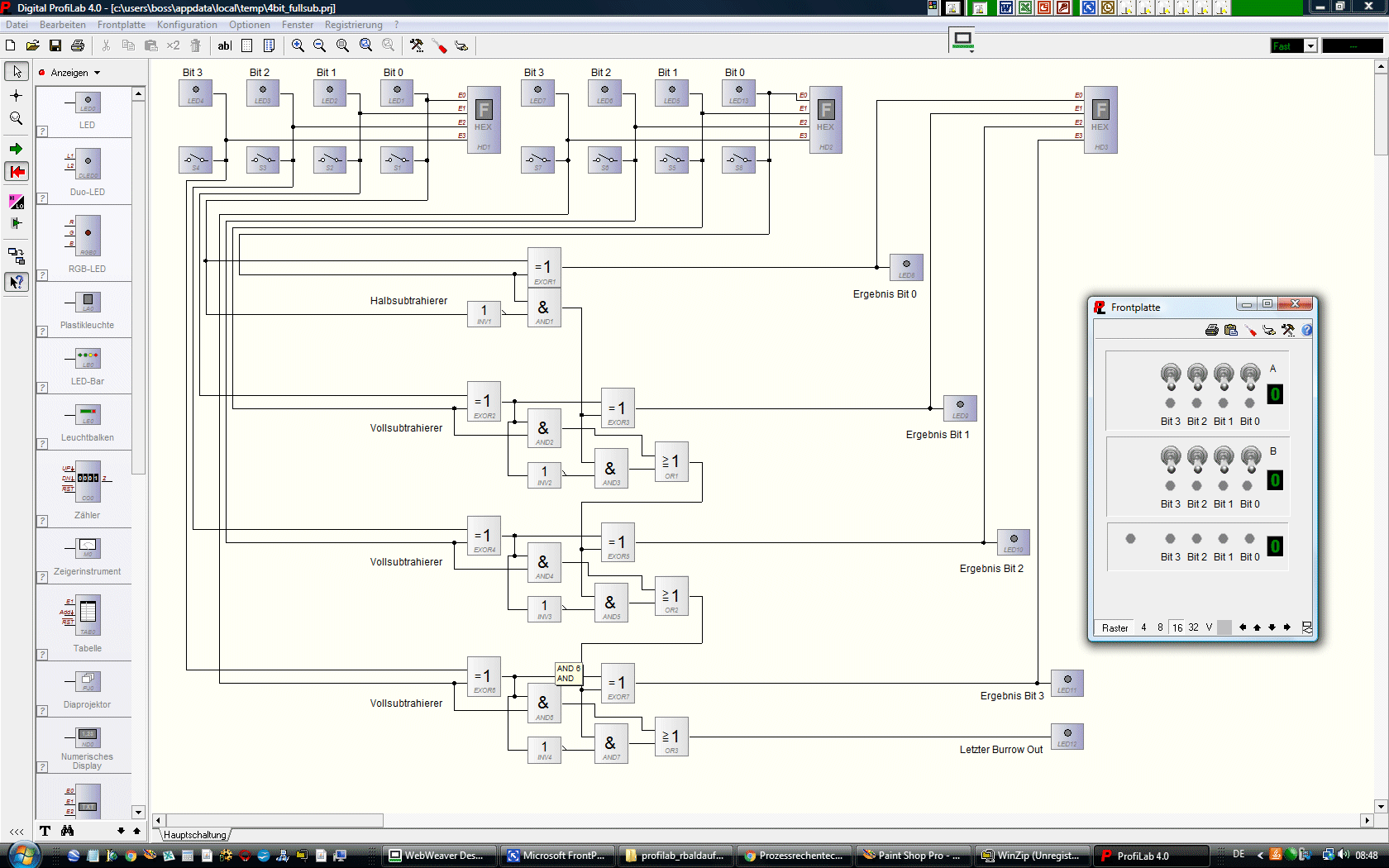

Roberts 4 Bit Full-Sub
... und hier als ZIP-Archiv

... siehe auch

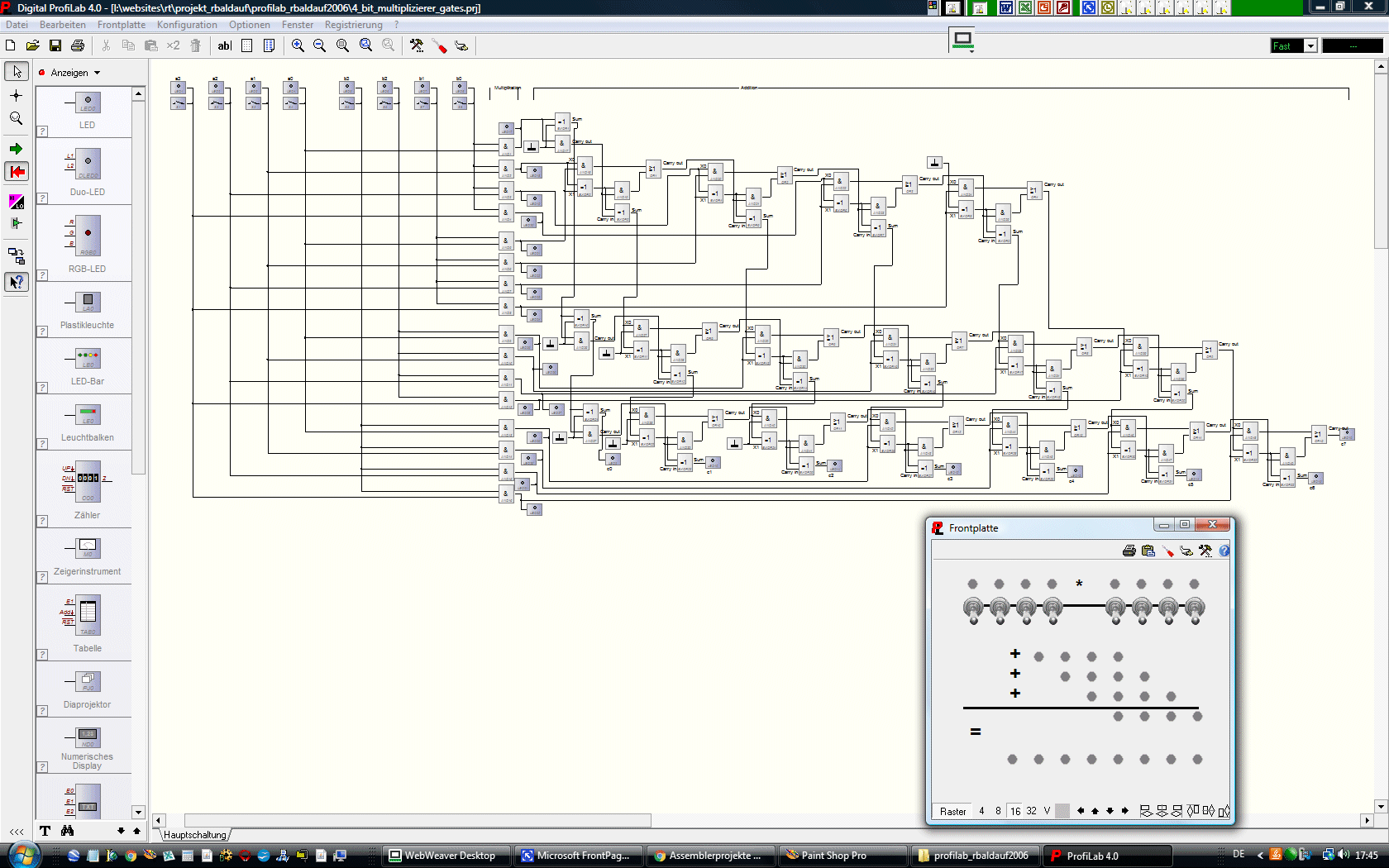

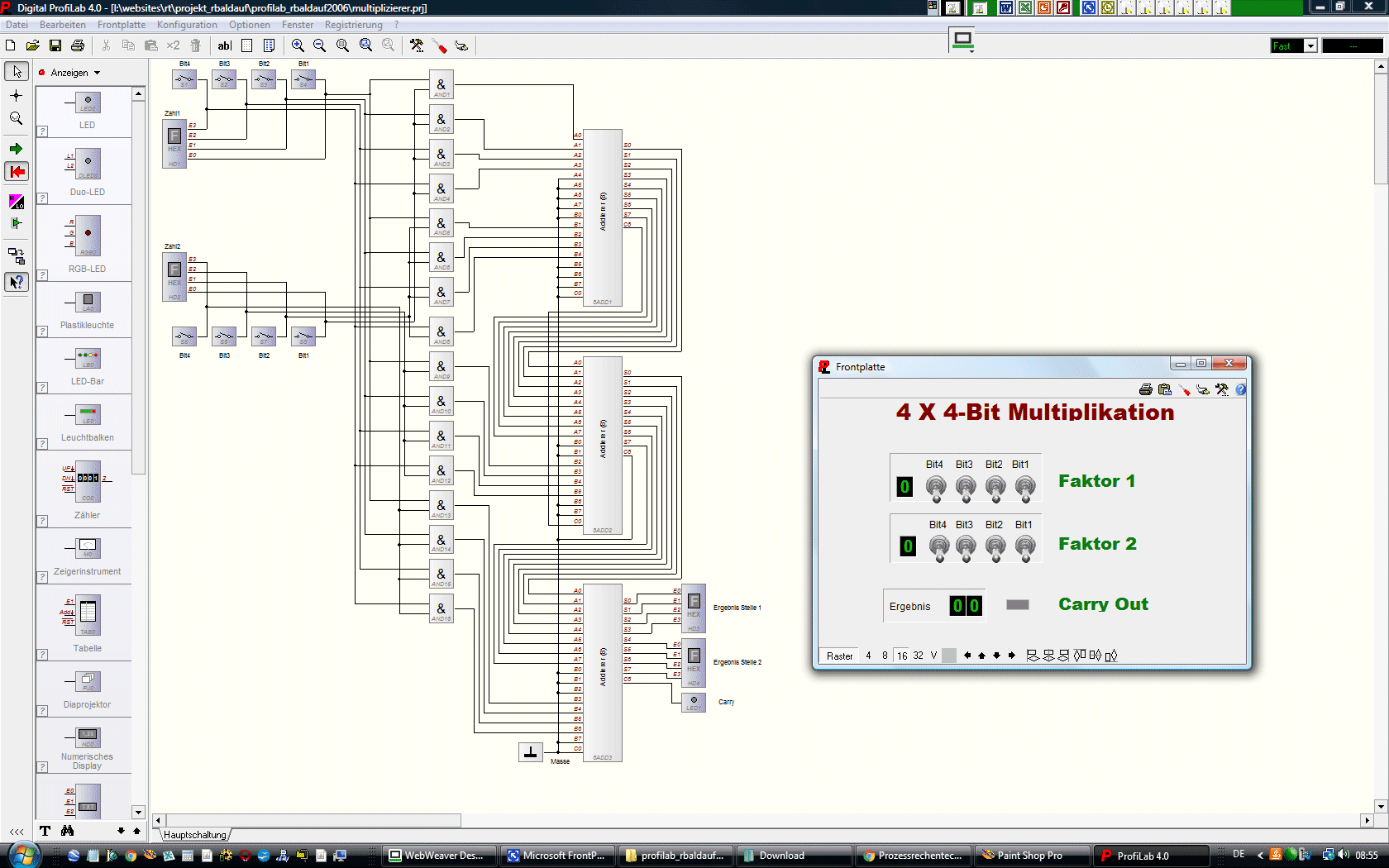

Erics 4-Bit Multiplizierer-Schaltung
... und hier als ZIP-Archiv

... siehe auch

Franks 4-Bit Multiplizier mit Basis-Gates aufgelöst - die Schaltung
... und hier als ZIP-Archiv

... siehe auch
... komplexe Logik - auch komplex im Verstehen
DIVIDIERER MUX-DEMUX-Schaltung 4 Bit Multiplexer 8 Bit Multiplexer



Roberts Dividier-Schaltung
... und hier als ZIP-Archiv

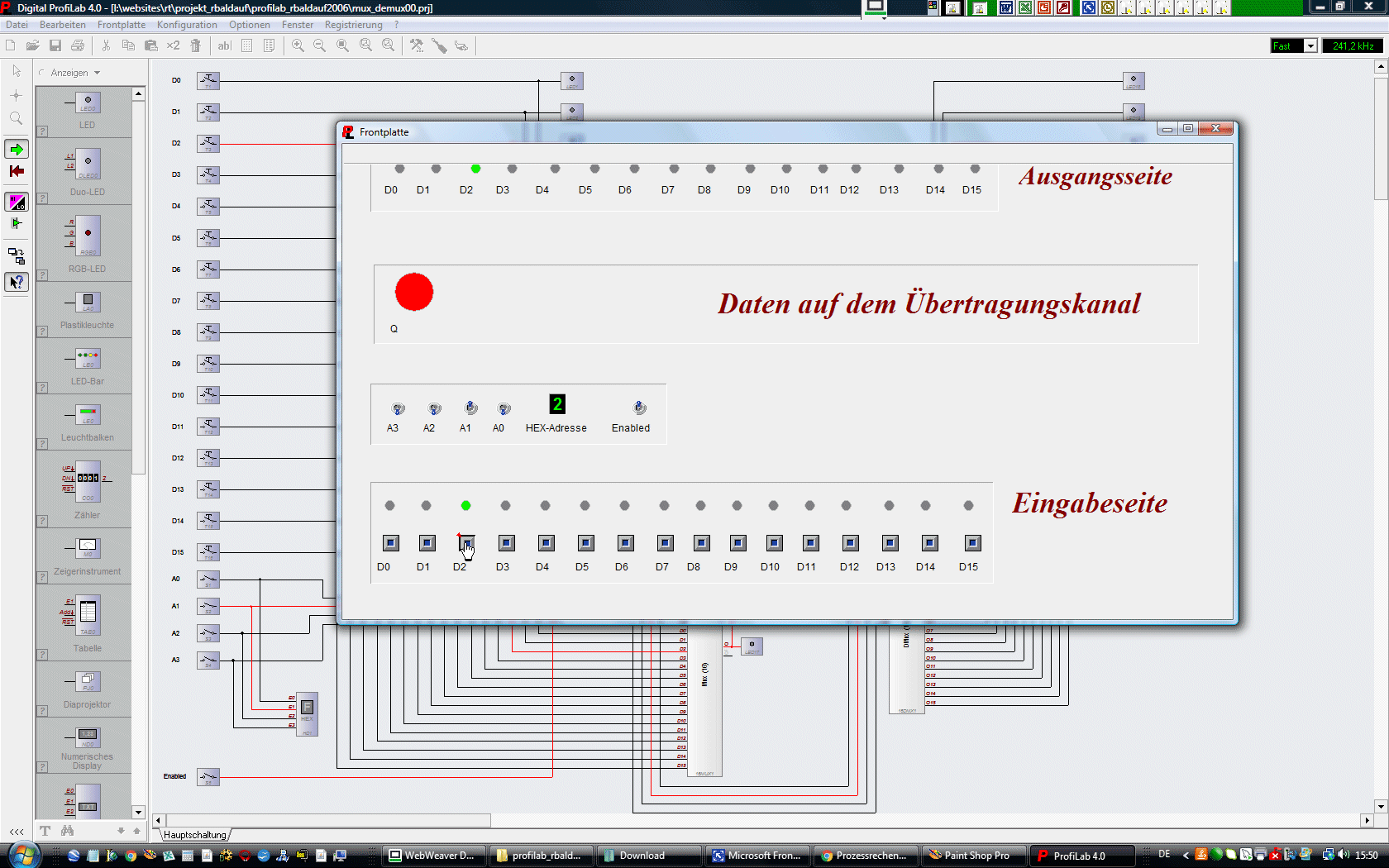

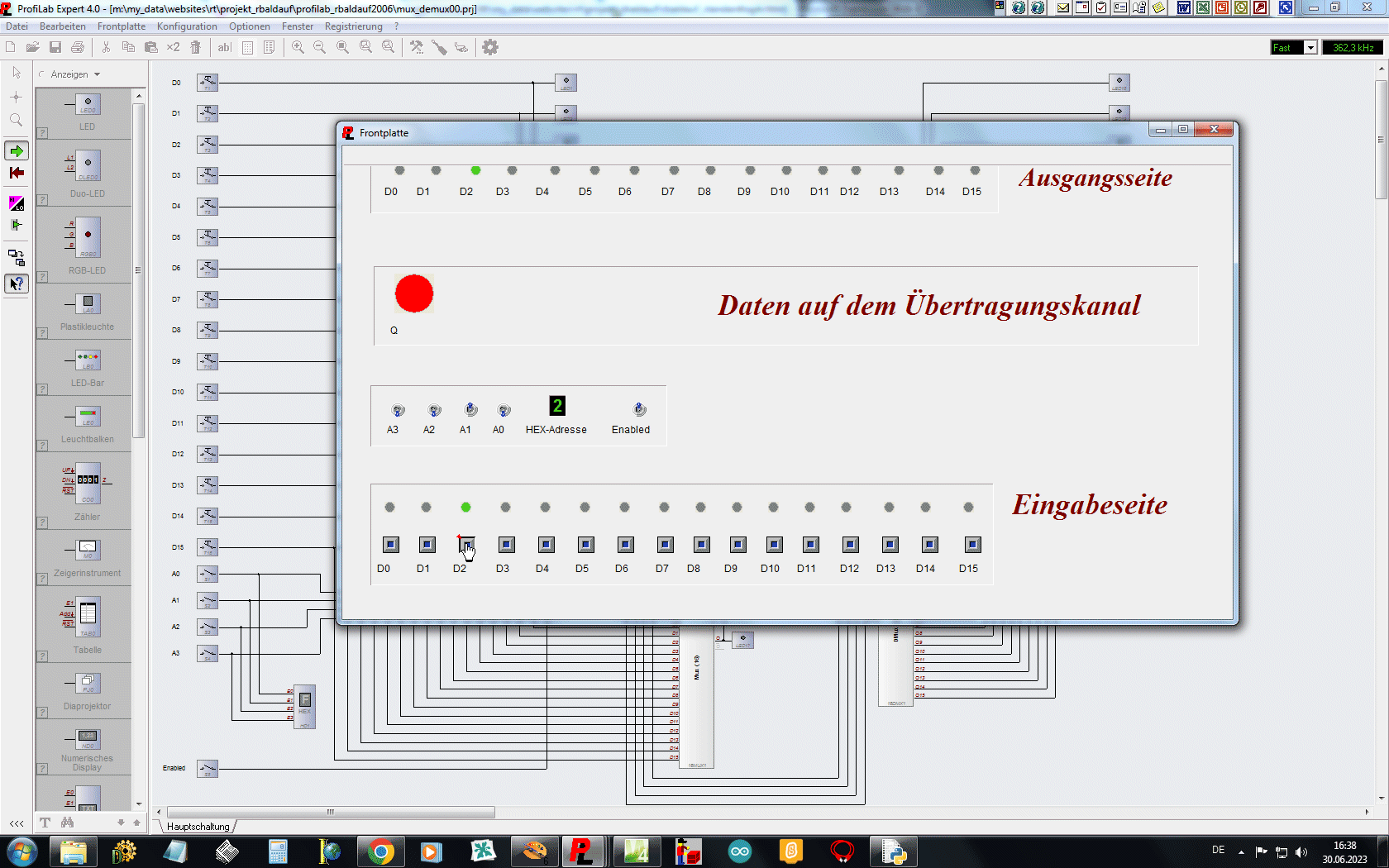

Roberts MUX-DEMUX-Schaltung
  ... und hier als ProfiLab 4.0-Archiv

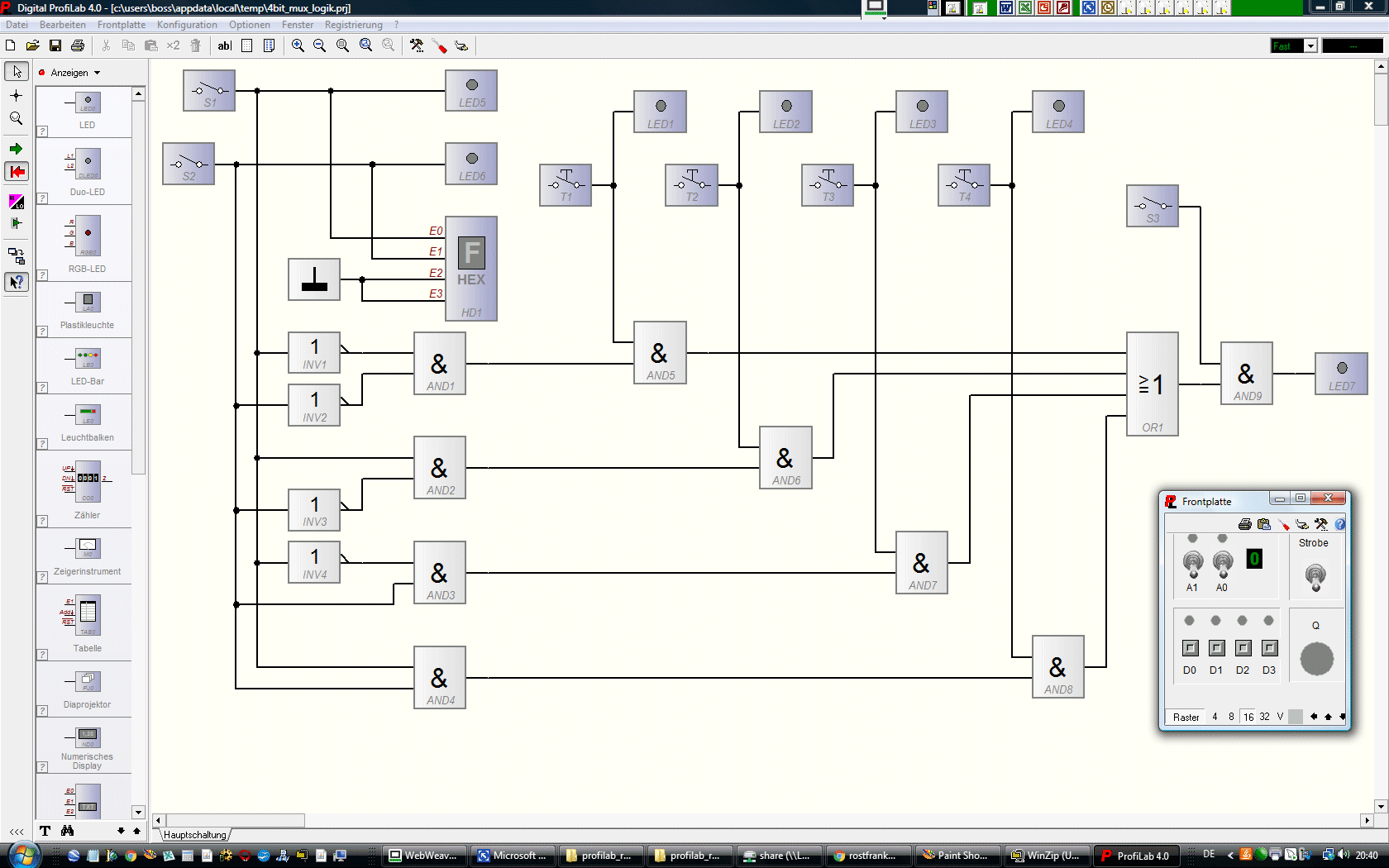

Roberts 4-Bit MUX-Schaltung
... und hier als ZIP-Archiv

... siehe auch

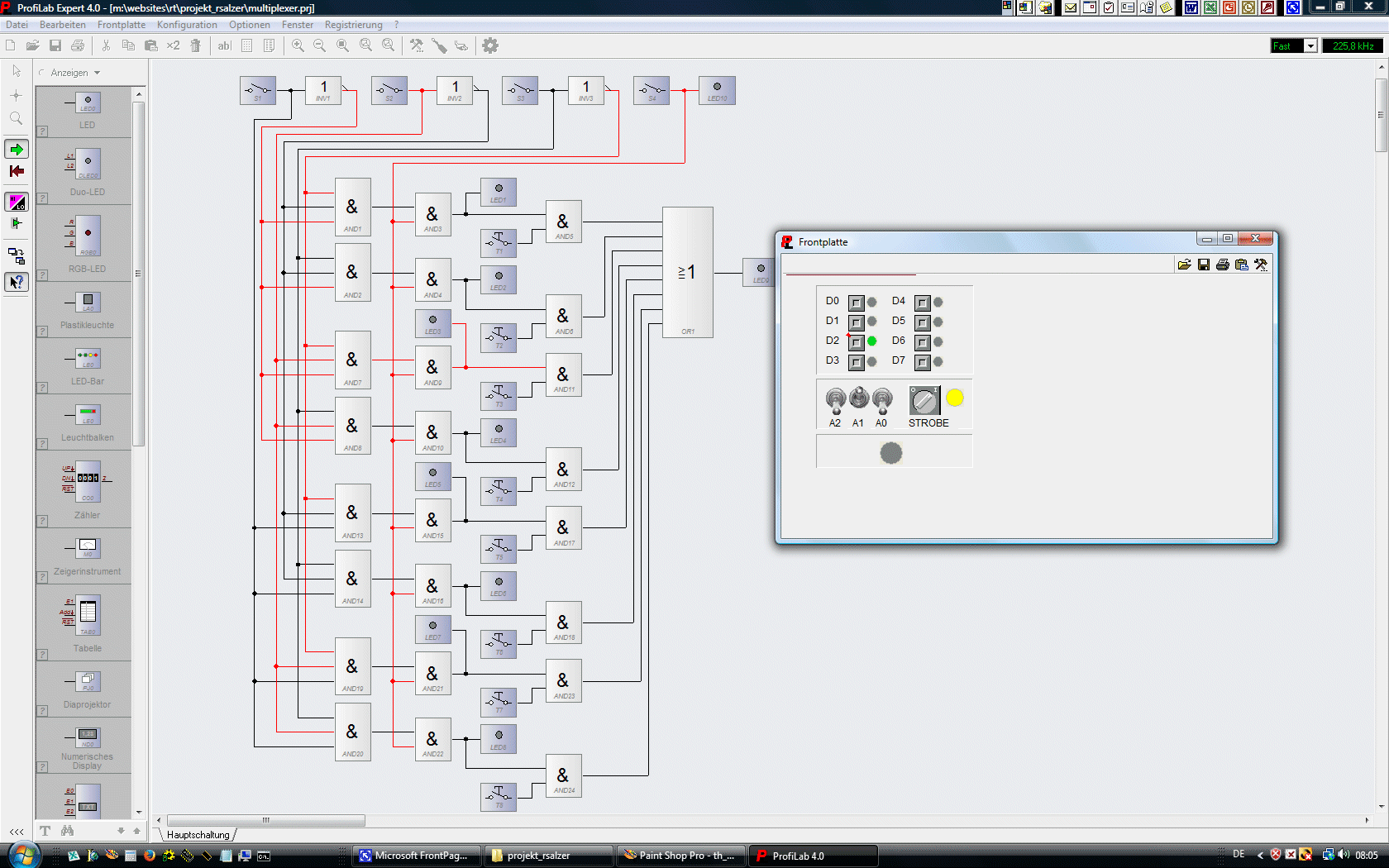

Roberts 8-Bit MUX-Schaltung
... und hier als ZIP-Archiv
4 Bit Parity-Komparator 8 Bit Voll-Addierer mit Übertragsausgang 8 Bit Voll-Addierer mit Übertragsausgang 4-Bit DECODER

Roberts 4 Bit Komparator-Schaltung
... und hier als ZIP-Archiv

... siehe auch

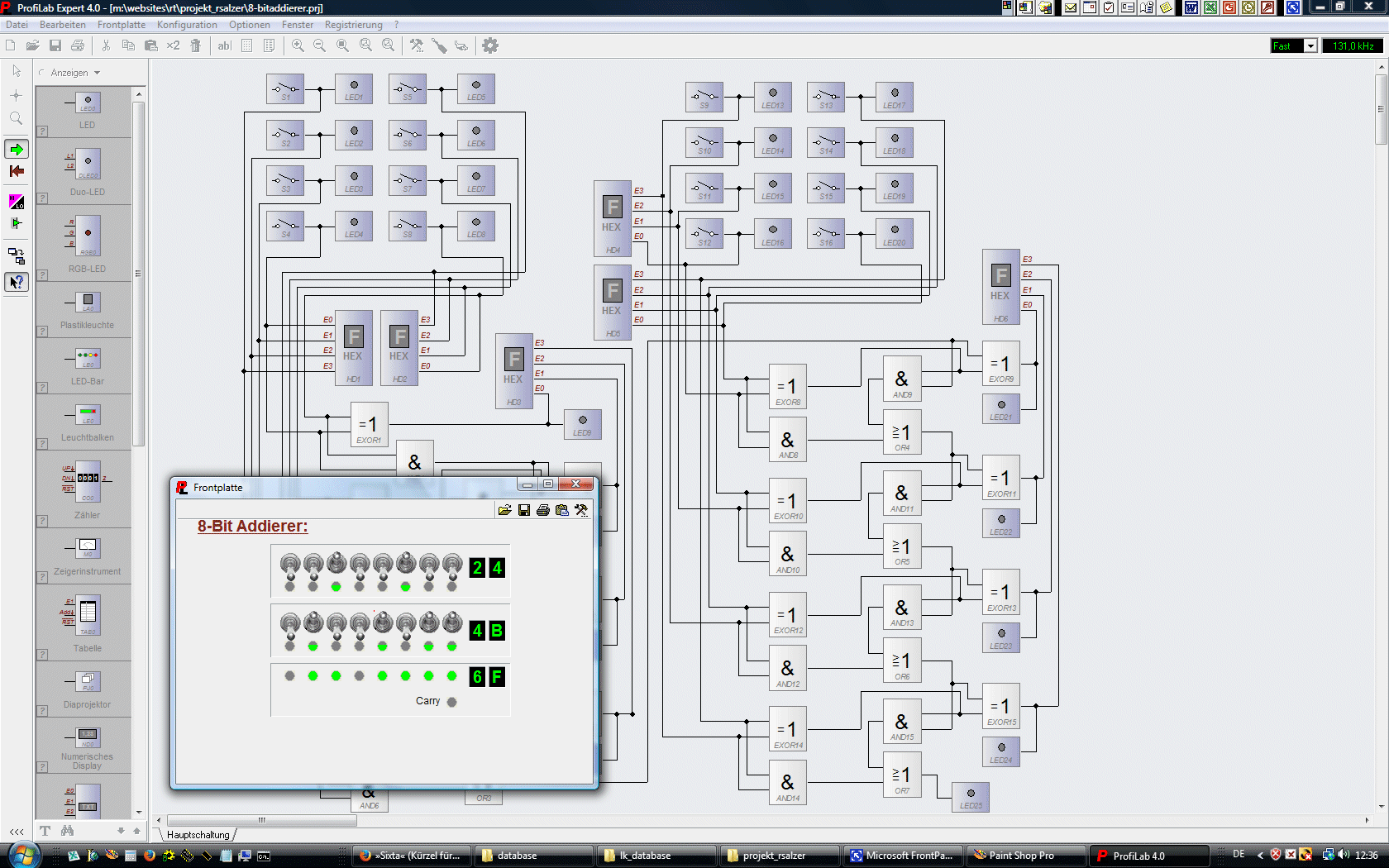

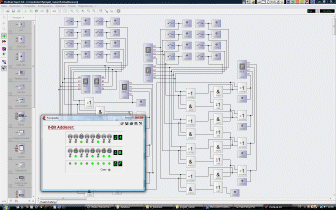

Mischas 8 Bit-Fulladder-Schaltung
  ... und hier als ProfiLab 4.0-Archiv

... siehe auch

Friedrichs 8 Bit-Fulladder-Schaltung
  ... und hier als ProfiLab 4.0-Archiv

... siehe auch

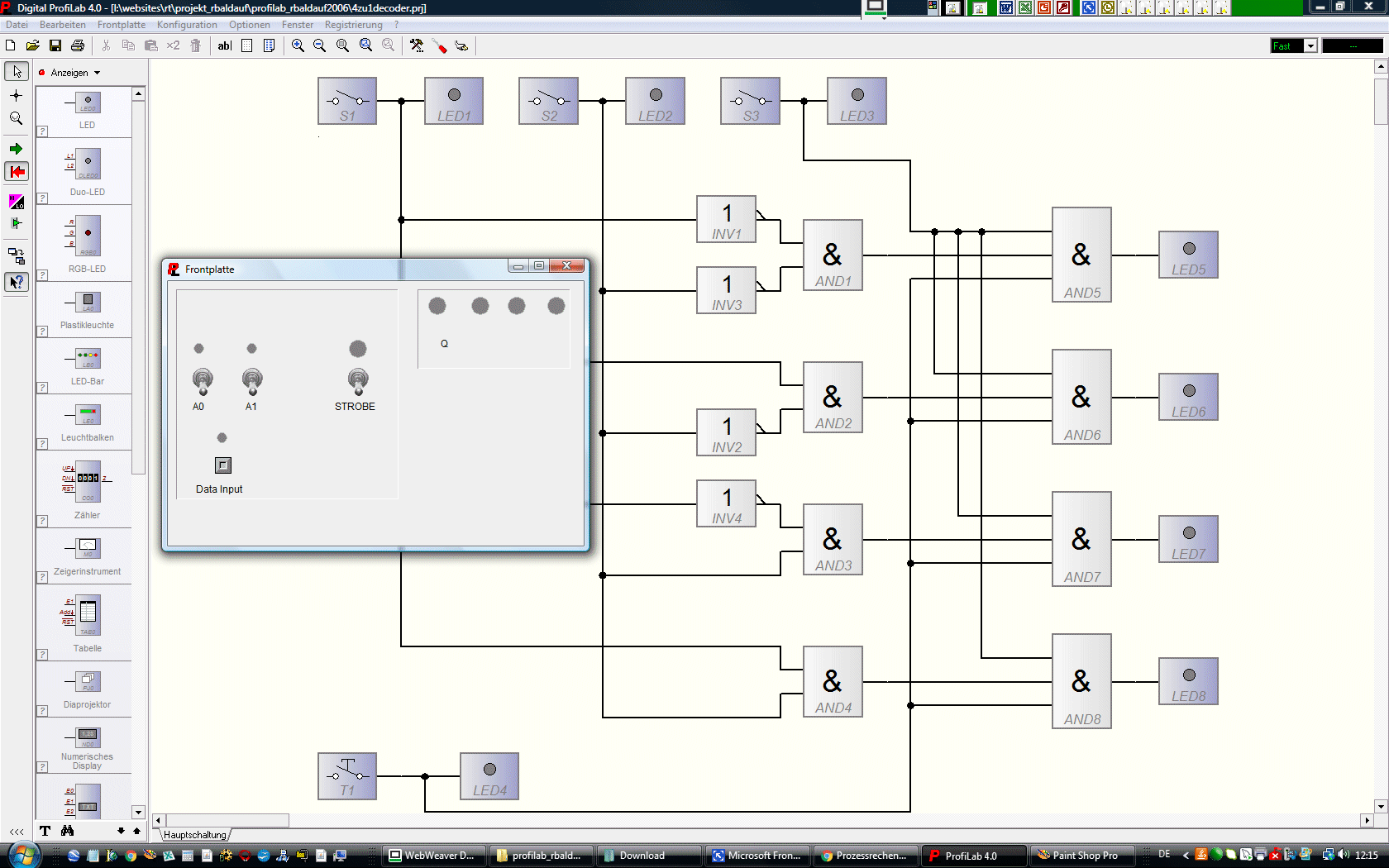

Roberts 4 zu 1 Demultiplexer mit STROBE-Schaltung
... und hier als ZIP-Archiv
BCD zu Sieben-Segment-Decoder (hexadezimal) mit Siebensement-Anzeige BCD zu Sieben-Segment-Decoder (hexadezimal) mit Siebensement-Anzeige 1 aus 16 Decoder ohne STROBE 8-Bit MUX-DEMUX-Schaltung

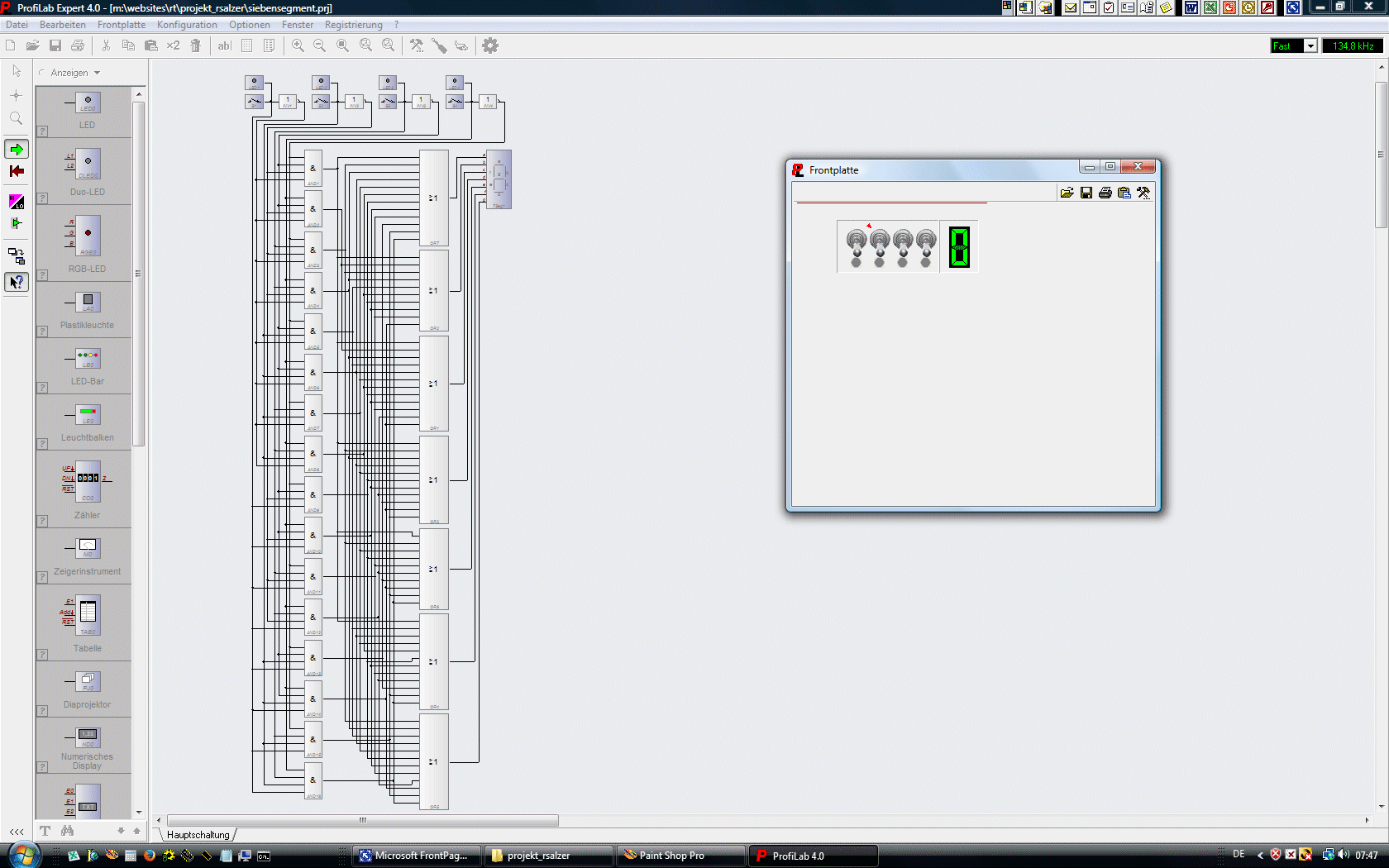

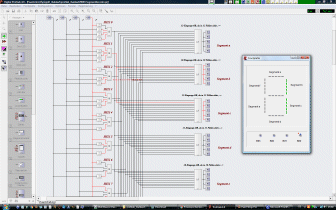

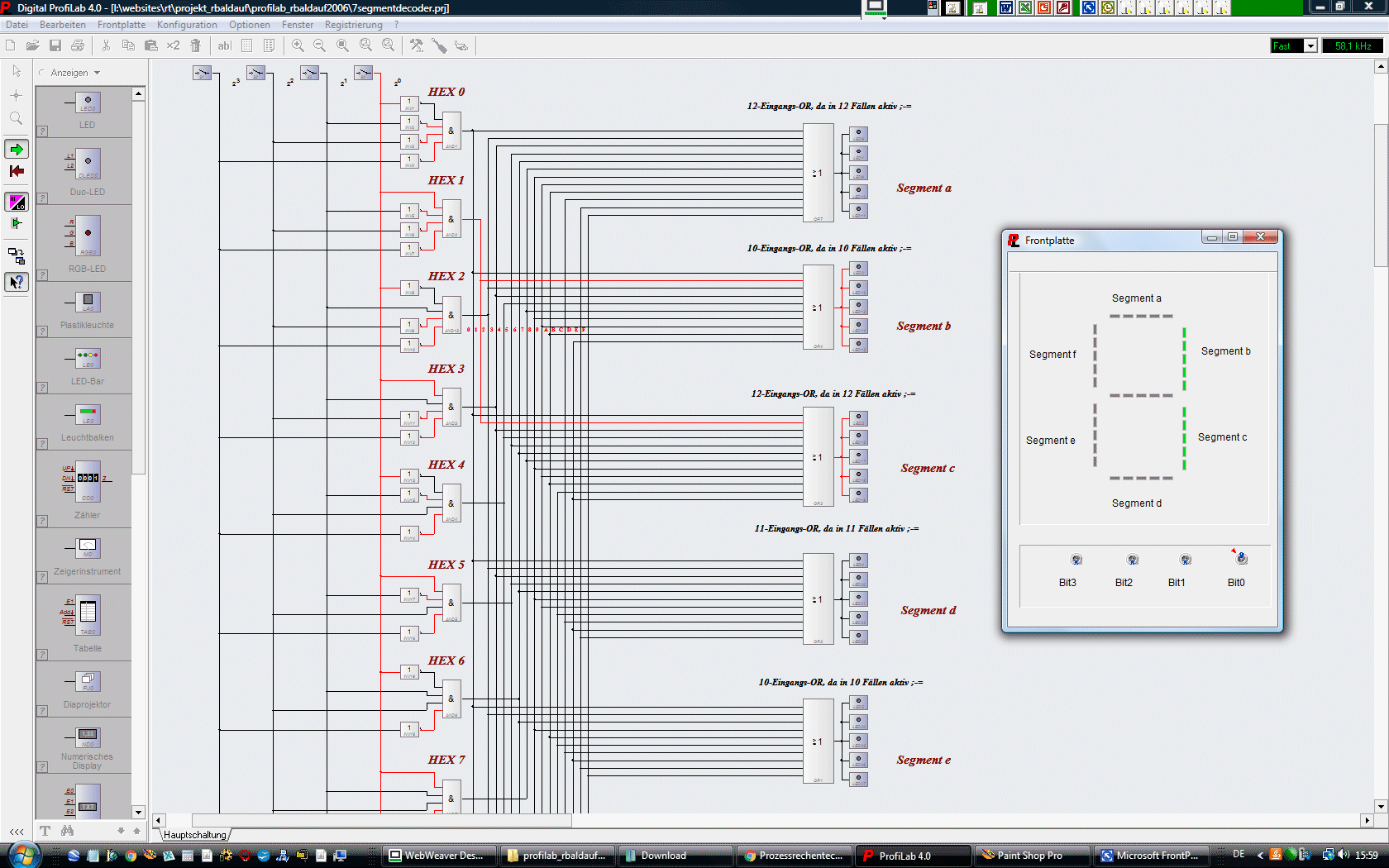

Roberts BCD zu Sieben-Segment-Decoder-Schaltung
... und hier als ZIP-Archiv

... siehe auch

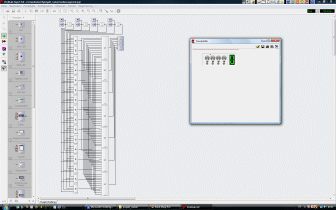

Friedrichs BCD zu HEX-Decoder mit Siebensement-Anzeige
... und hier als ZIP-Archiv

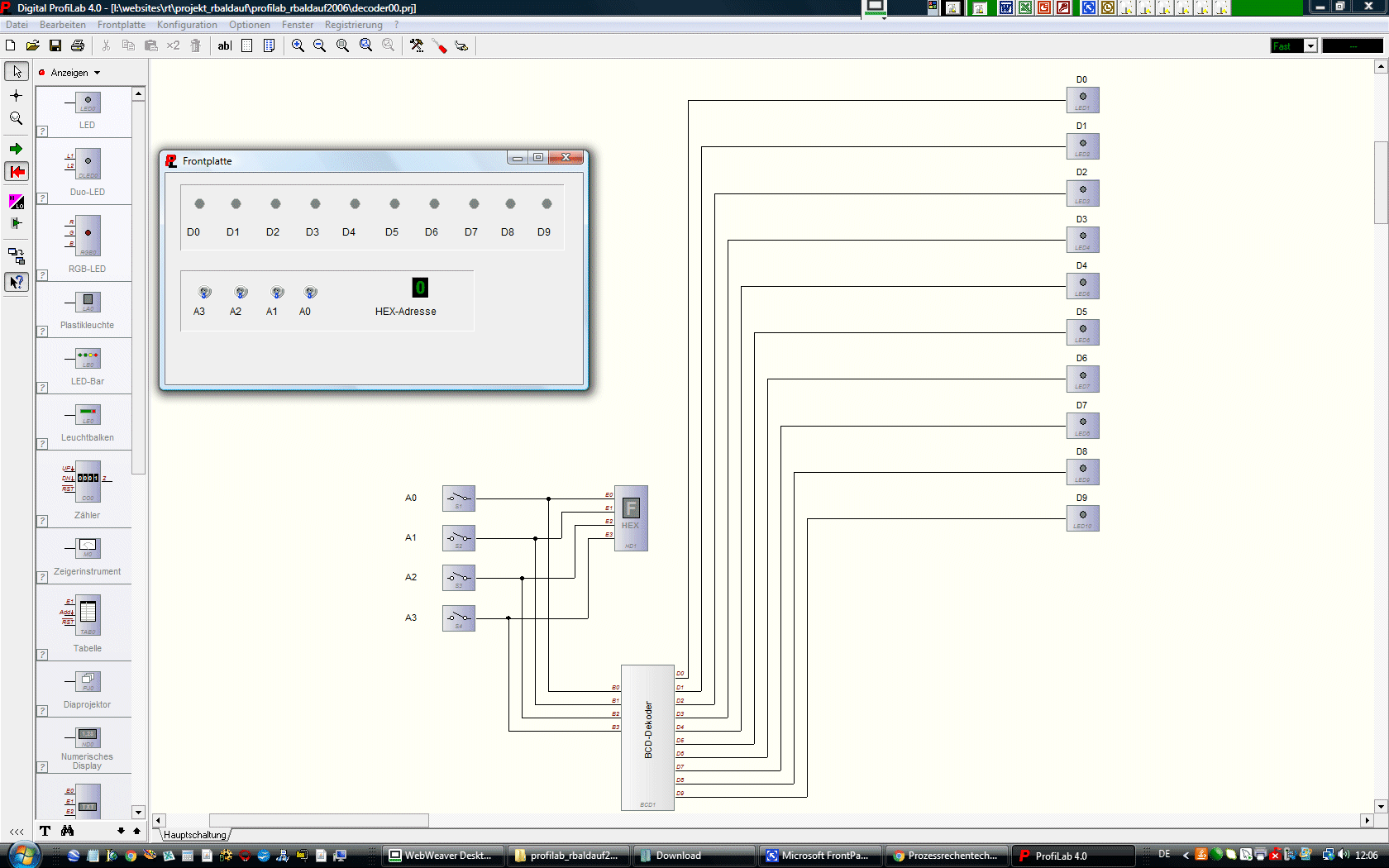

Roberts 1 aus 16-Decoder-Schaltung
 ... und hier als ProfLab 4.0-Datei

Roberts MUX - DEMUX-Schaltung
... und hier als ZIP-Archiv


4-Bit Komparator 1 aus 16 Decoder mit STROBE (Freigabe) 1 aus 16 Decoder mit STROBE 4-Bit ALU

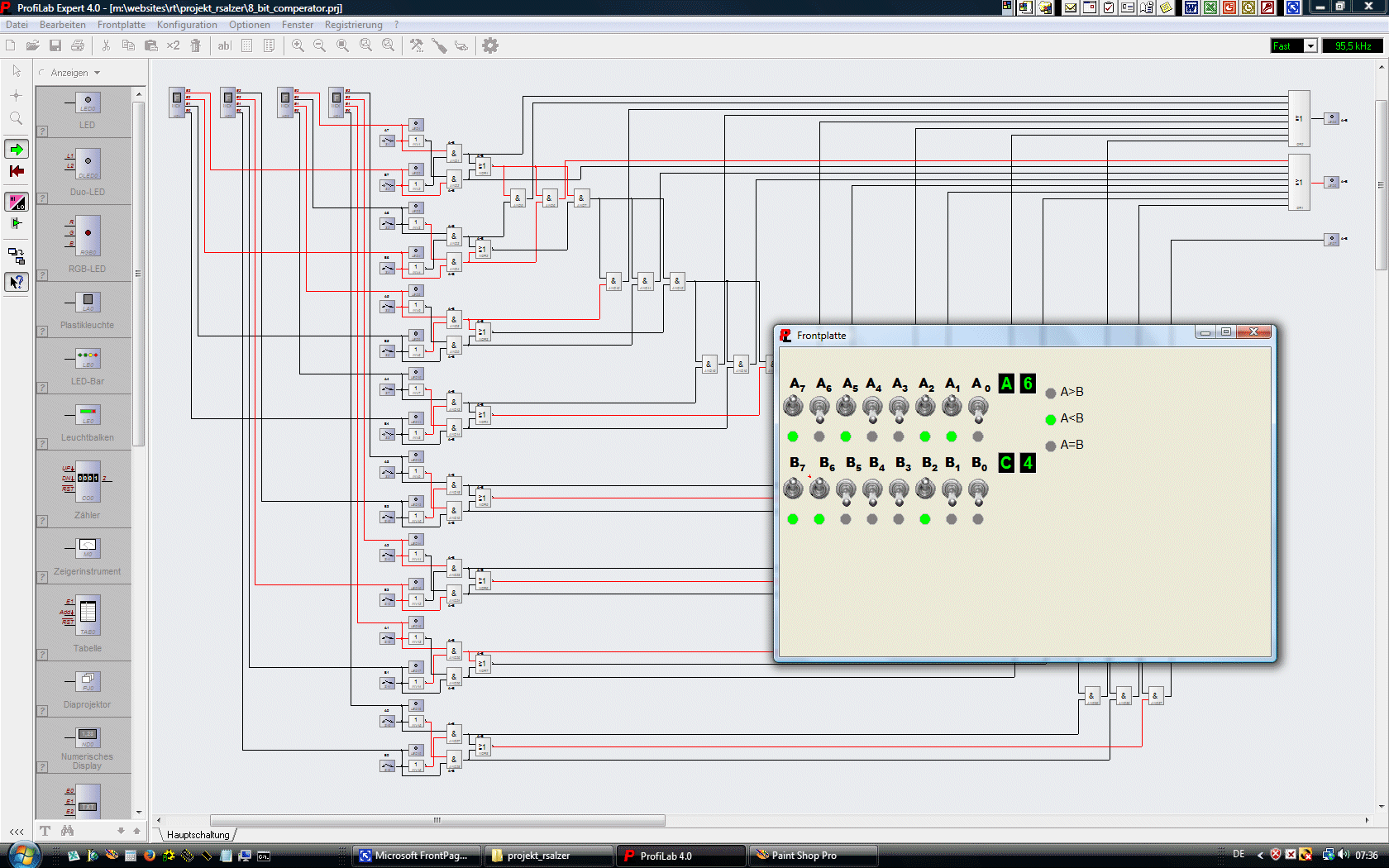

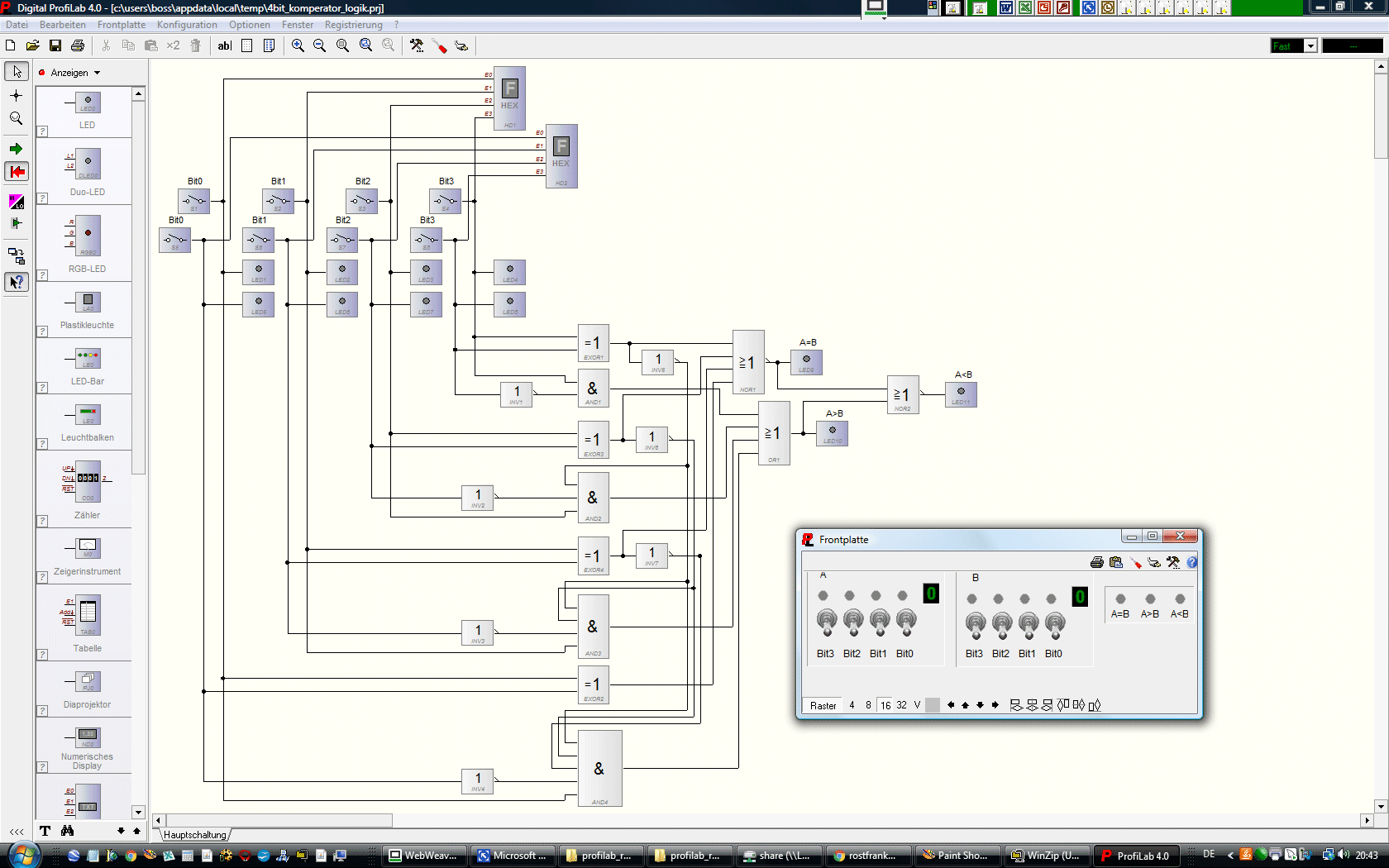

Roberts 4-Bit Komparator-Schaltung
... und hier als ZIP-Archiv



Roberts NOR-Schaltung
... und hier als ZIP-Archiv



Roberts XOR-Schaltung
... und hier als ZIP-Archiv

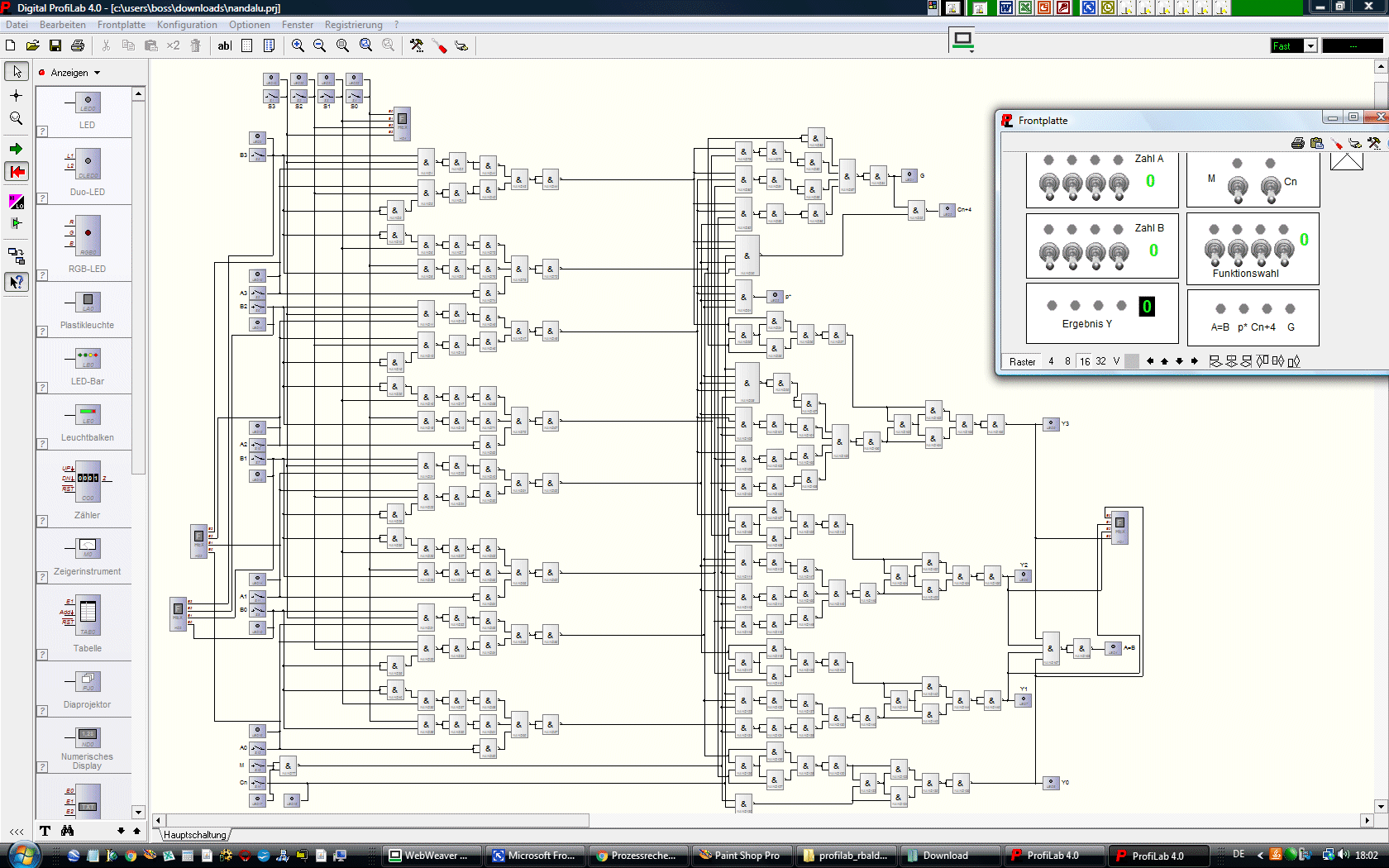

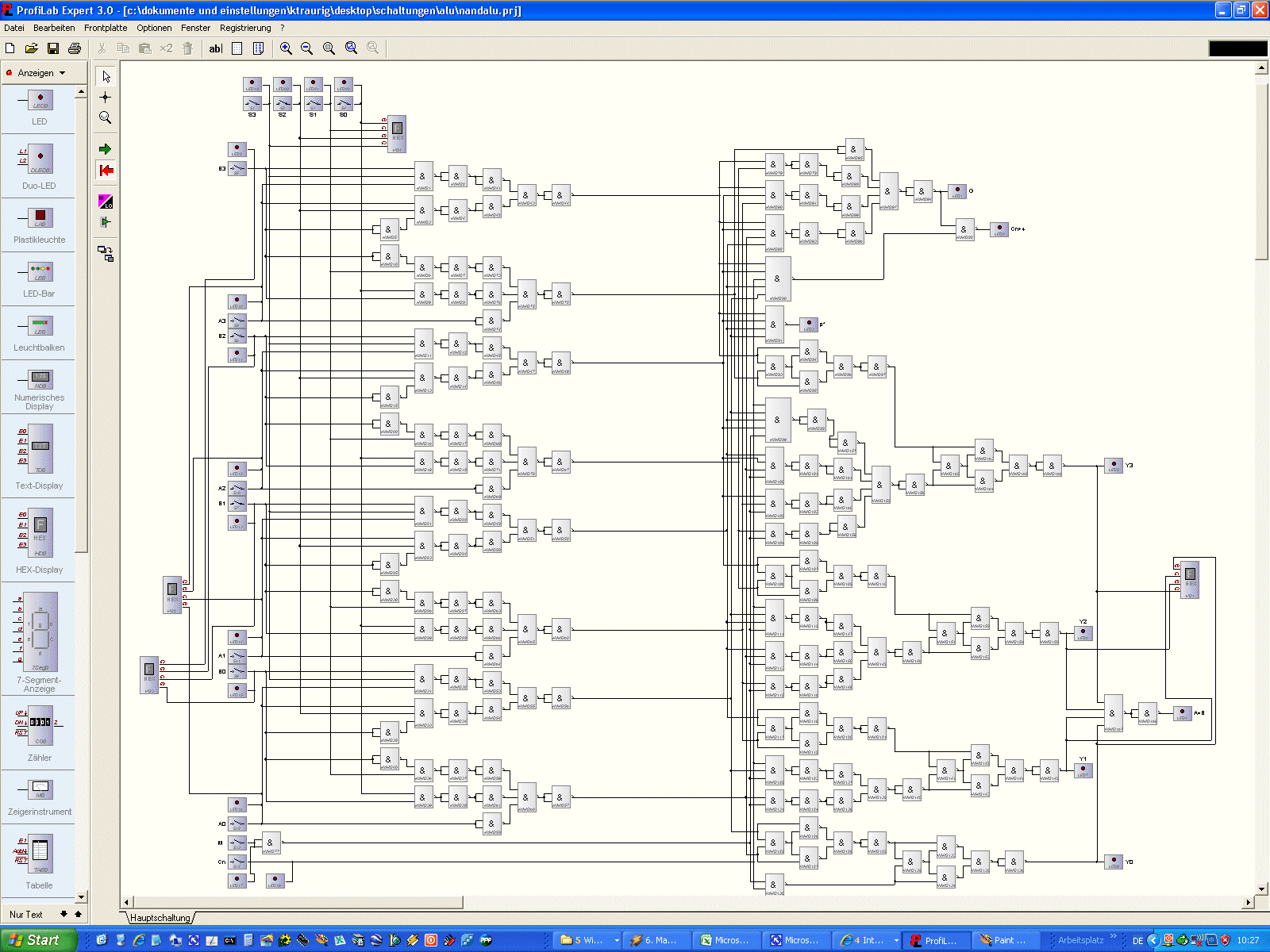

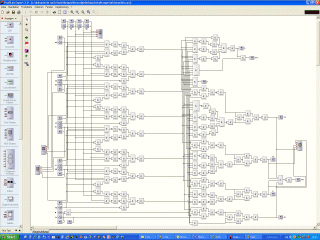

in NAND-aufgelöste 4-Bit ALU

in NAND-aufgelöste 4-Bit ALU als ProfiLab 3.0-Datei
... Codewandler - es handelt sich hier um jeweils fehlertolerante Codes (Fehlerredundanz) - diese Codes erkennen Fehler (... sie können sie nicht beheben!!!)

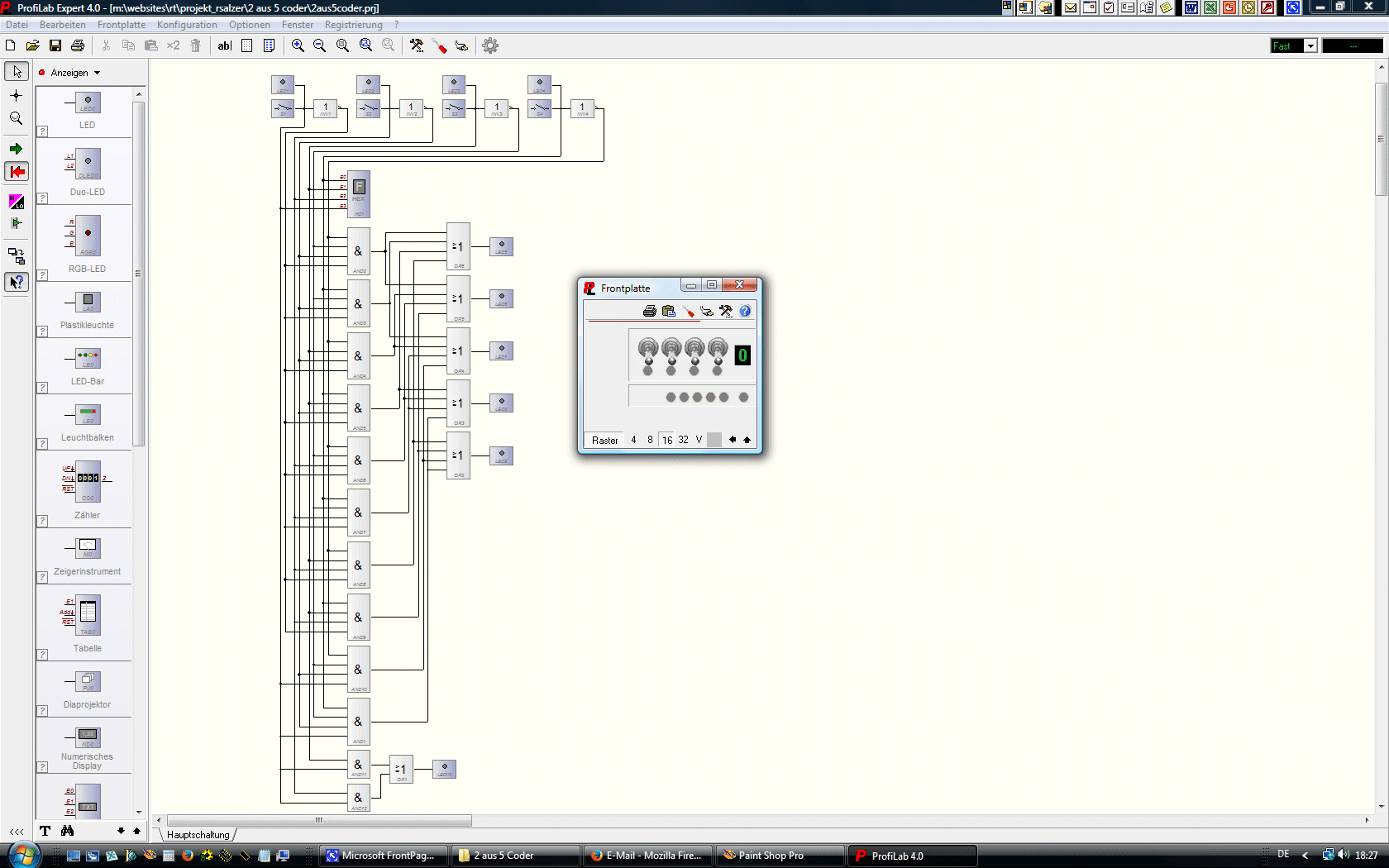

3-Exess Umcodierer mit Basis-Gates 3-Exess Umcodierer mit Logik-Bausteinen 1 aus 10 Decoder mittels Basis-Gates 2 aus 5 Decoder mittels Basis-Gates

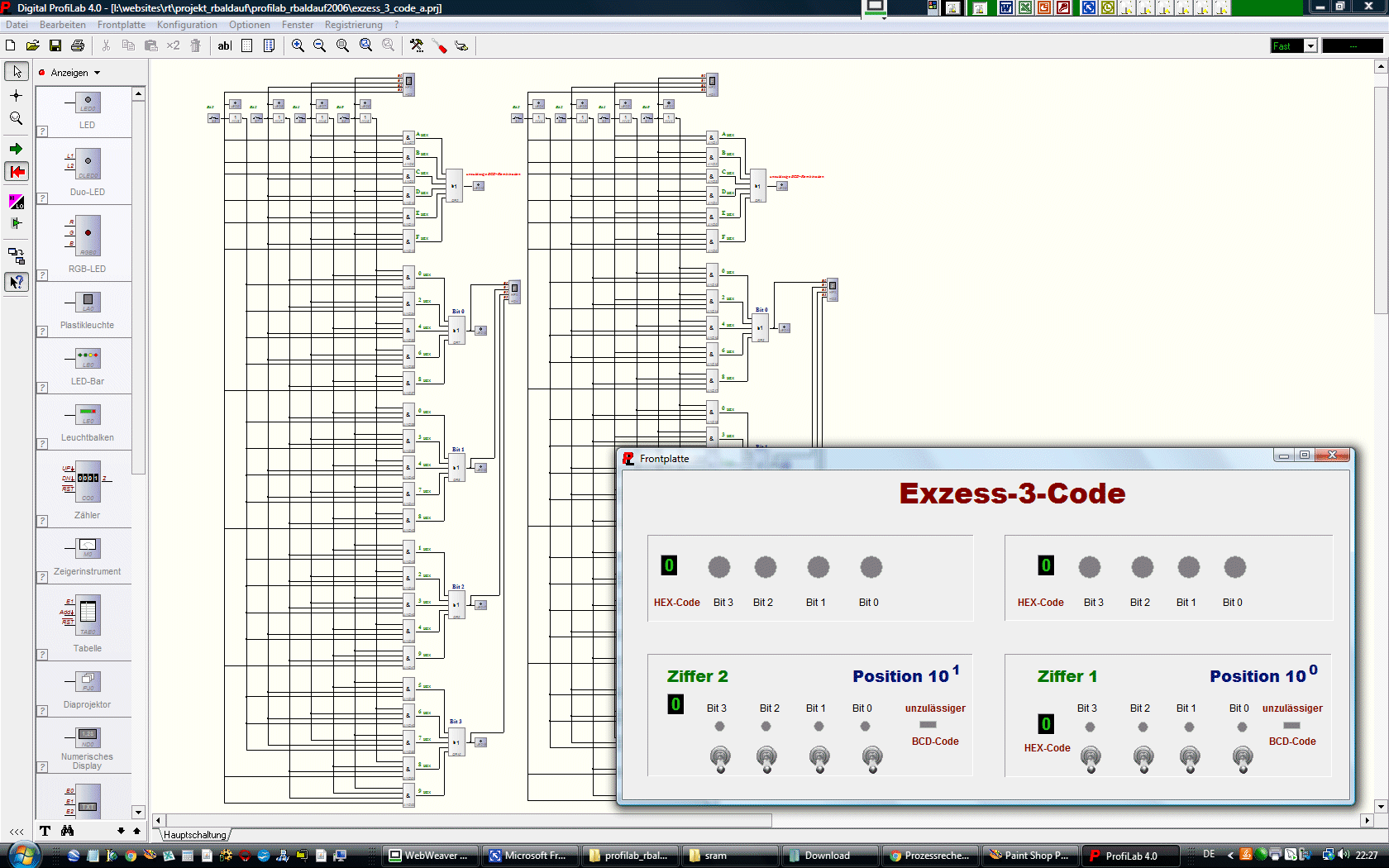

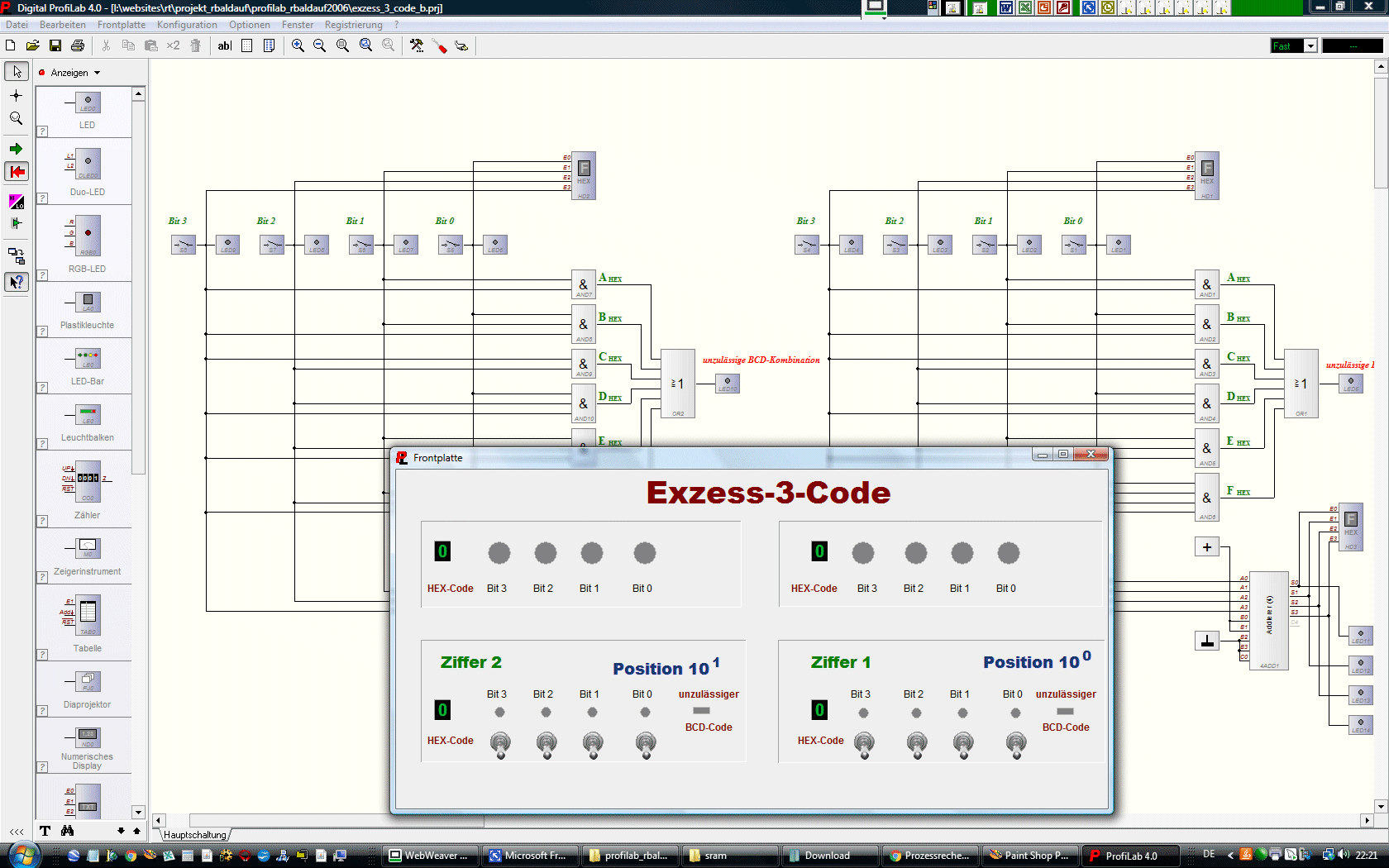

Roberts 3 Excess-Code-Schaltung
... und hier als ZIP-Archiv

... siehe auch

Roberts 3 Excess-Code-Schaltung
... und hier als ZIP-Archiv

... siehe auch

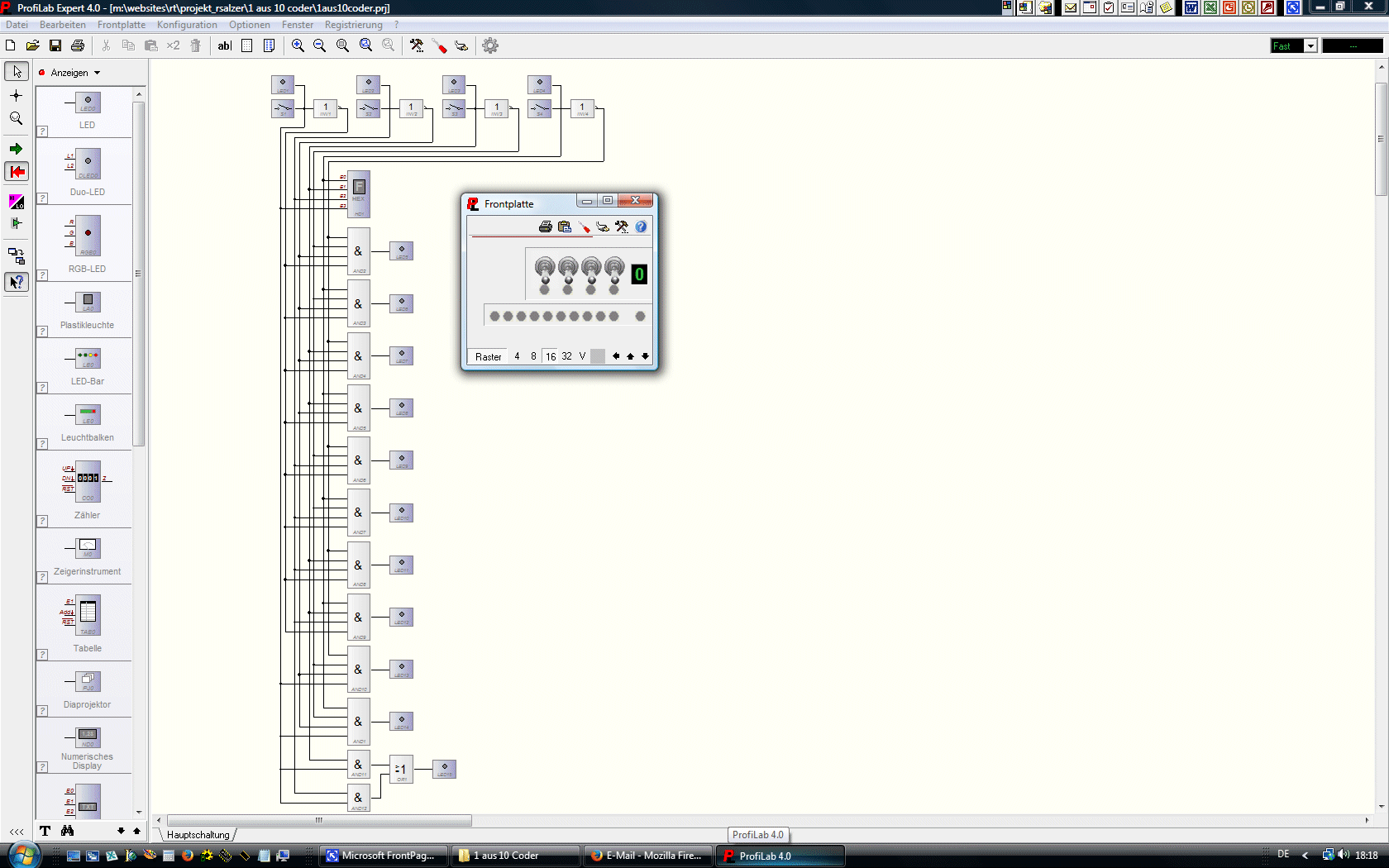

Richard Salzers 1 aus 10-Decoder-Schaltung
... und hier als ZIP-Archiv

... siehe auch

Richard Salzers 1 aus 10-Decoder-Schaltung
... und hier als ZIP-Archiv

... siehe auch
Aiken-Coder Gray-Code mit Logik-Bausteinen Dezimal zu Binär-Umcodierer mit Logik-Bausteinen Libaw/Craig-Umcodierer mit Logik-Bausteinen

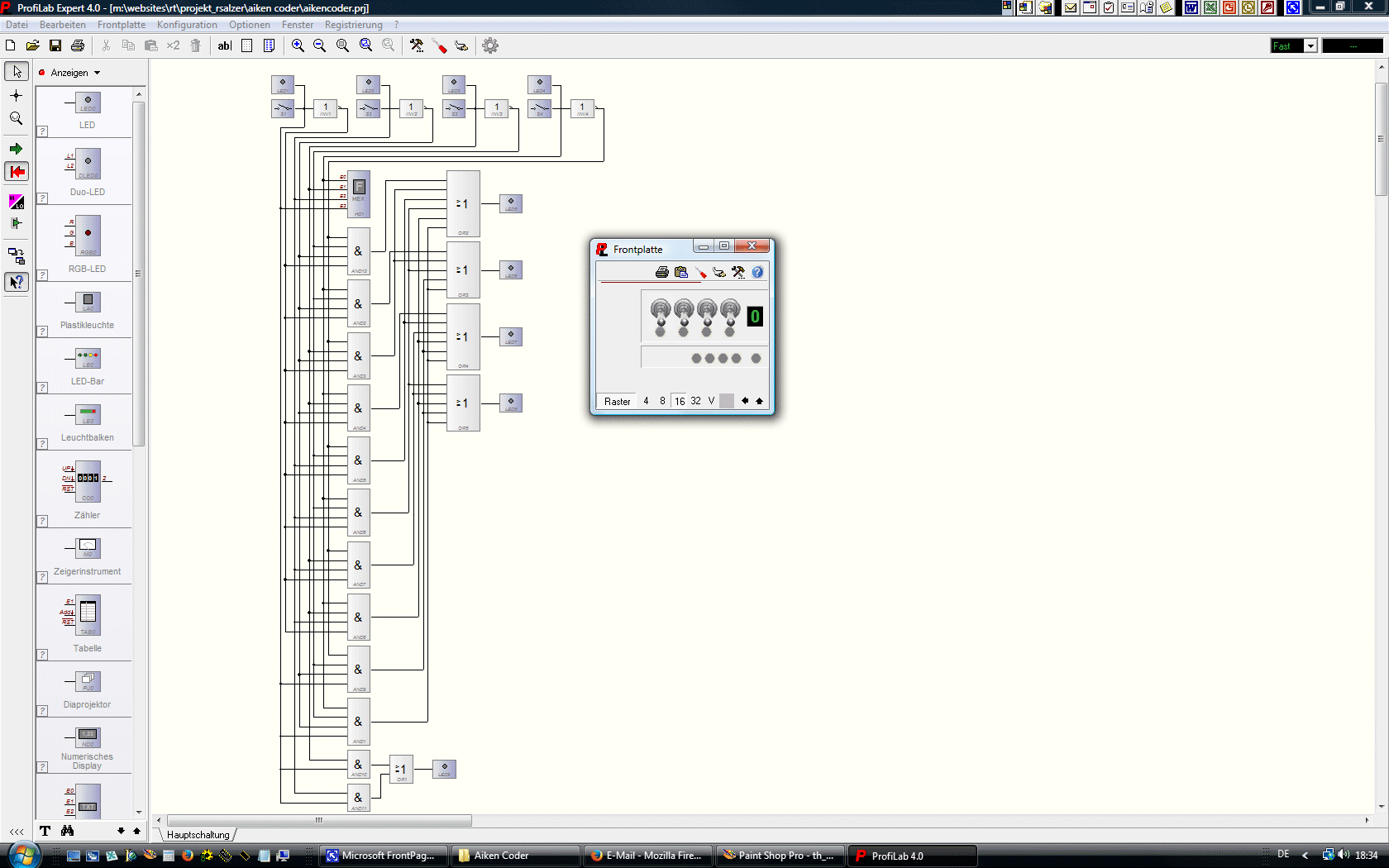

Richard Salzers Aiken-Code-Schaltung
... und hier als ZIP-Archiv

... siehe auch

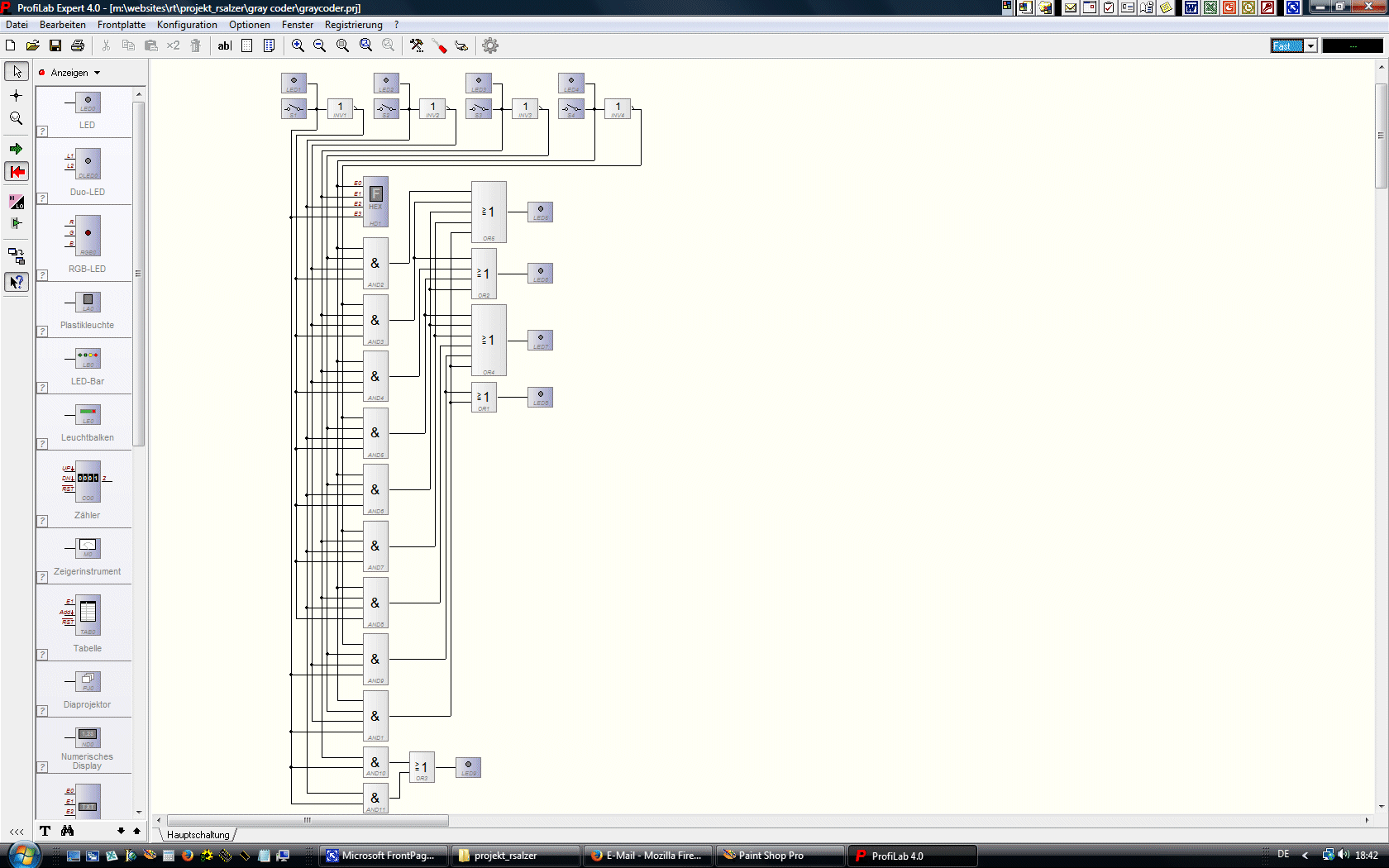

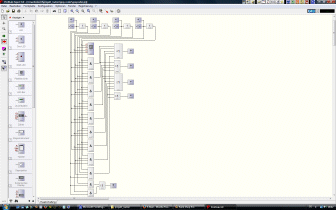

Richard Salzers Gray-Code-Schaltung
... und hier als ZIP-Archiv

... siehe auch

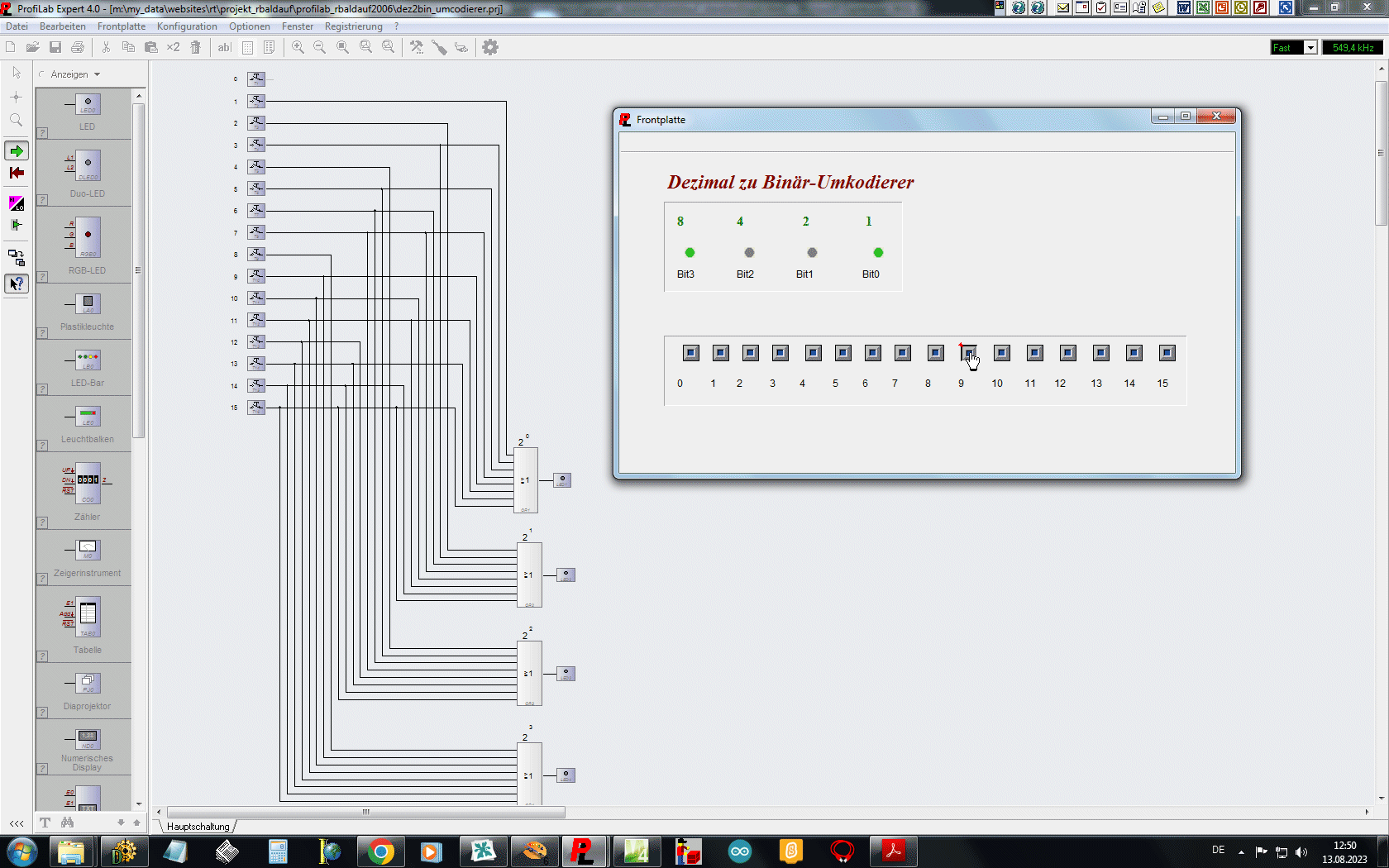

Richard Salzers Dezimal zu Binär-Code-Schaltung
... und hier als Profi-Lab-Datei

... siehe auch

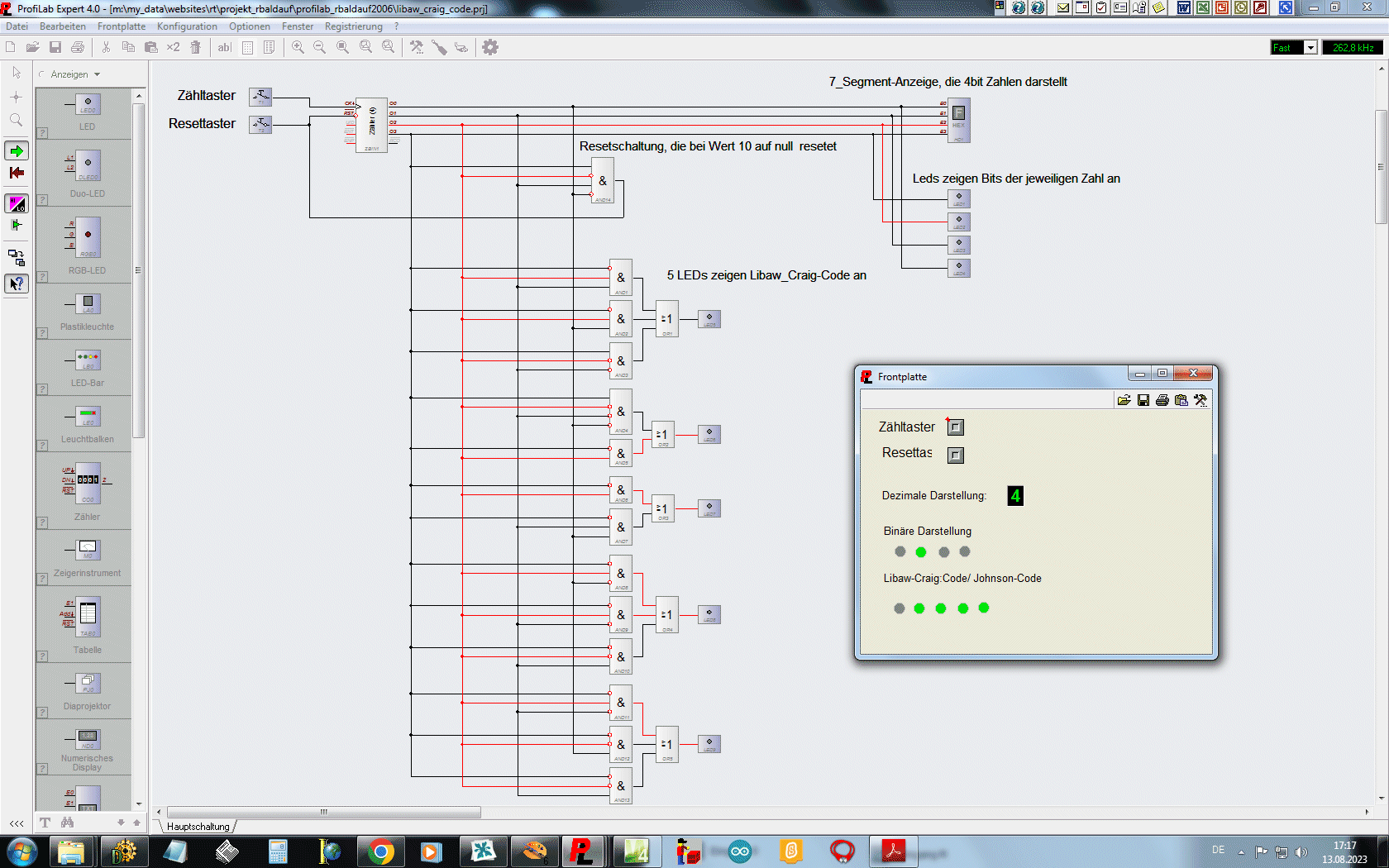

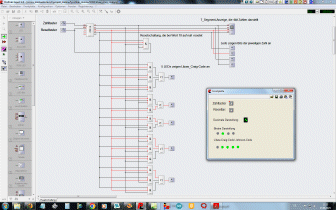

Richard Salzers Libaw-Craig-Code-Schaltung
... und hier als ProfiLab 4.0-Datei

... siehe auch
...Rechnen mit Logik  und Speichern der Operanden sowie Funktionswerte - aber wie wird das gemacht?
ALU aus Grund-Gates (NAND) Schaltung für 16-Bit-RAM 1 KByte x 8Bit ROM

Franks ALU aus NAND-Gates aufgebaut
... und hier als ZIP-Archiv

... siehe auch

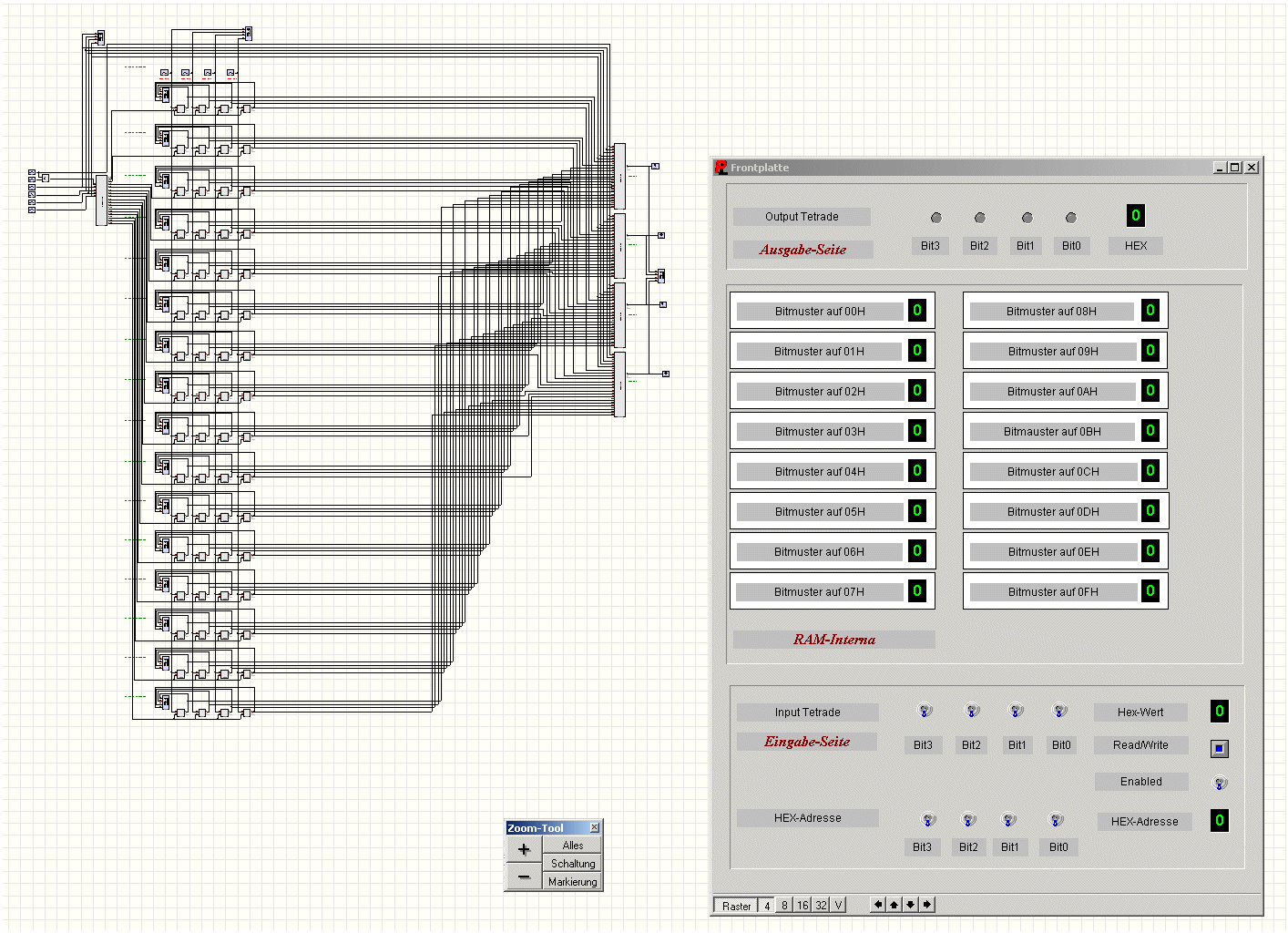

Blockschaltbild eines 16 × 4 organisierten SRAM (z. B. 7489)

Blockschaltbild eines 16 × 4 organisierten SRAM mit ProfiLab 2.0 realisiert

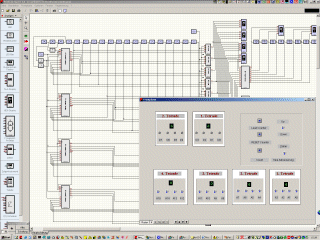

Blockschaltbild eines 1K × 8 organisierten ROM (z. B. 2305)

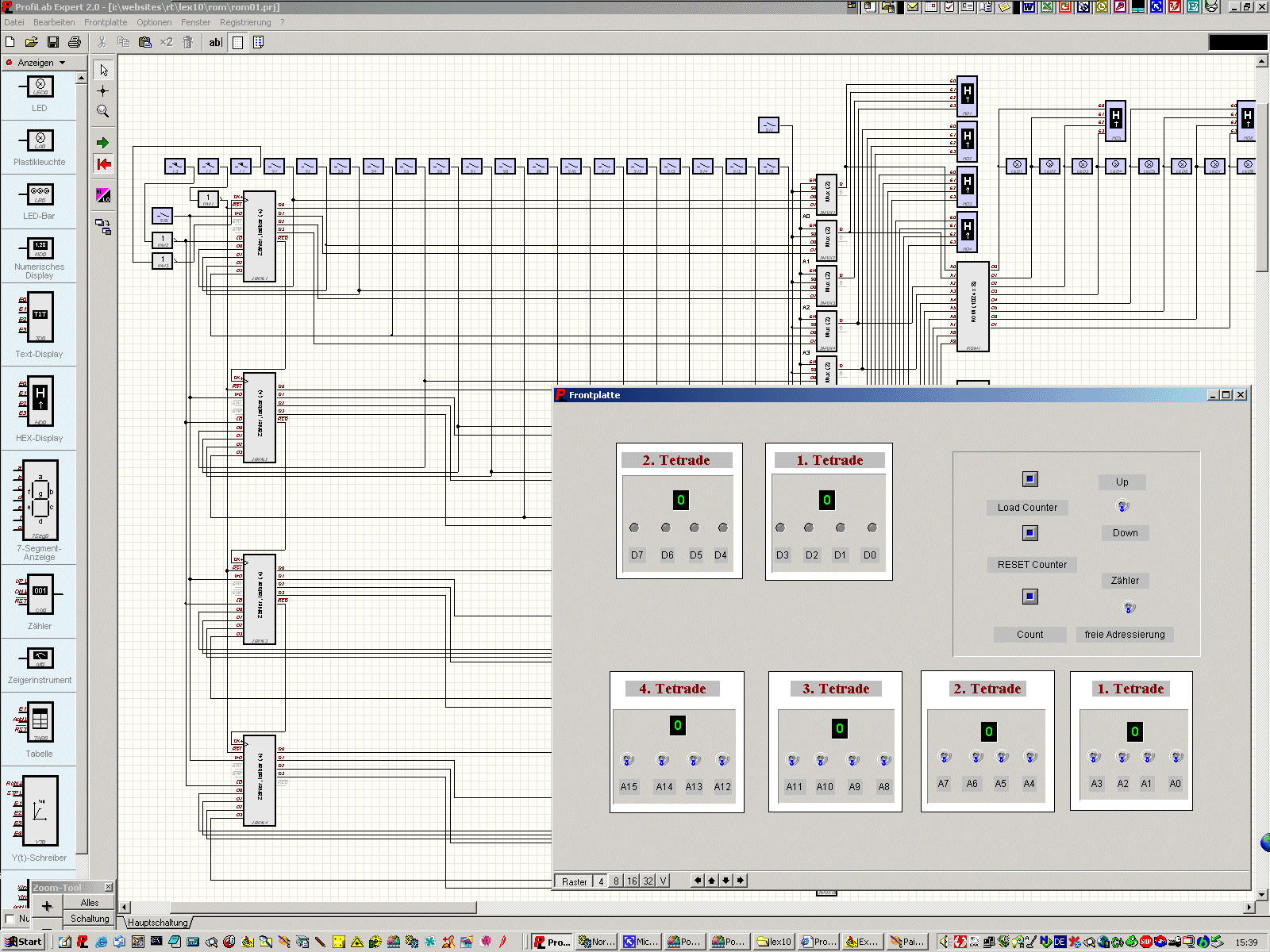

Blockschaltbild eines 1K × 8 organisierten ROM mit ProfiLab 2.0 realisiert


3. Verwandte Themen history menue scroll up
Das es den Ausgang schon lange nicht mehr interessiert, was am Eingang eigentlich los ist, stellt ein altes Problem der Informatik dar. Schließlich soll der Prozessor gerade seine Bahn ziehen und sich um seine Rechenprozesse kümmern. Wer aber hat die bereits ermittelten Zwischenresultate oder gar Zielwerte im Auge? Richtig - irgend etwas muss sich auch Werte merken können - das ist dann der Bereich der Fangregister und ihrer engen Verwandten - dies gilt bis hin zur Rechner-Peripherie.
