| Der Gray-Code |
|
|
Letztmalig dran rumgefummelt: 19.12.19 14:40:34 |
 |
Alle bitorientierten Codierungsverfahren beruhen auf dem BCD-Code als Eingabegröße. | |||||||
 |
1. Technischer Hintergrund 2. Generierungsverfahren 3. Technische Realisierung 4. Praktischer Einsatz 5. Verwandte Themen 6. Übungsaufgaben zum Gray-Code 7. Weblinks zum Thema zum Gray-Code |
|||||||
 |
|
|||||||
 |
Quellen:
|
| 1. Technisch/theoretischer Hintergrund |
|
|
 |
|
Gesucht werden in der Praxis der seriellen Datenübertragung schnell und einfach protokollierbare Verfahren zur Absicherung der eindeutigen Richtigkeit übertragener Daten. Auf Datenübertragungungskanäle wirken Störeinflüsse, und diese können Bits zum Kippen bringen. Dies jedoch würde Informationen verfälschen. Gesucht ist also zum einen ein Nachweisverfahren, zum anderen eine Möglichkeit, Fehler korrekt selbsttätig zu erkennen und im Idealfall gleich noch selbst zu reparieren. |
|
| 2. Generierungsverfahren |
|
|
|
|
Die Generierung des Gray-Codes ist relativ komplex, bietet dafür jedoch die Möglichkeit der Generierung eines regelmäßigen Bitmusters auf der Ergebnisseite. Selbst wenn mehrere Ziffern zu verarbeiten sind, wird immer nur auf der Tetrade des BCD-Codes einer Ziffer gearbeitet - die resultierende Schaltung erfährt bei Bedarf einfach eine mehrfache Anordnung oder benutzt Schiebregister. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3. Technische Realisierung |
|
|
|
|

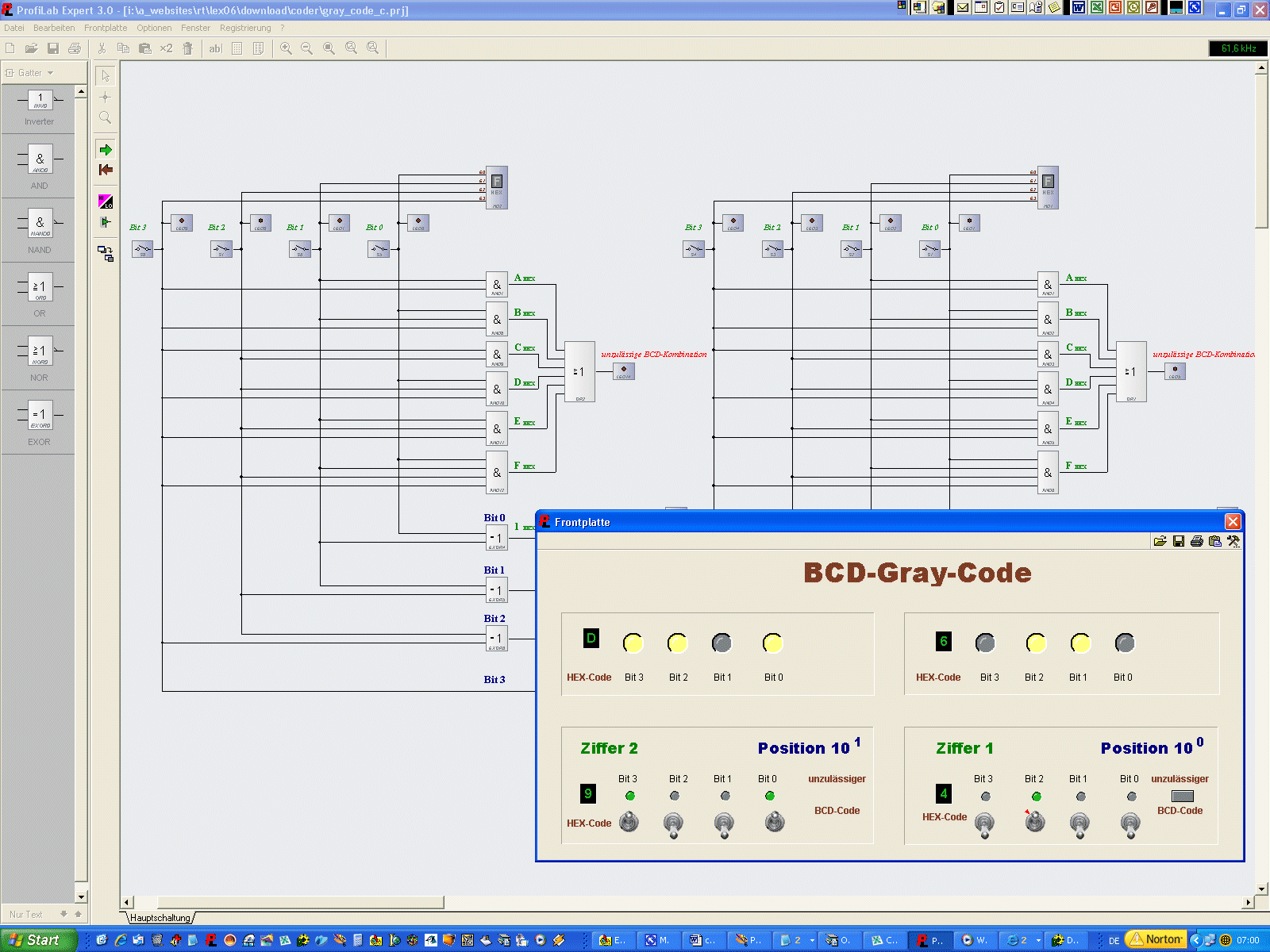

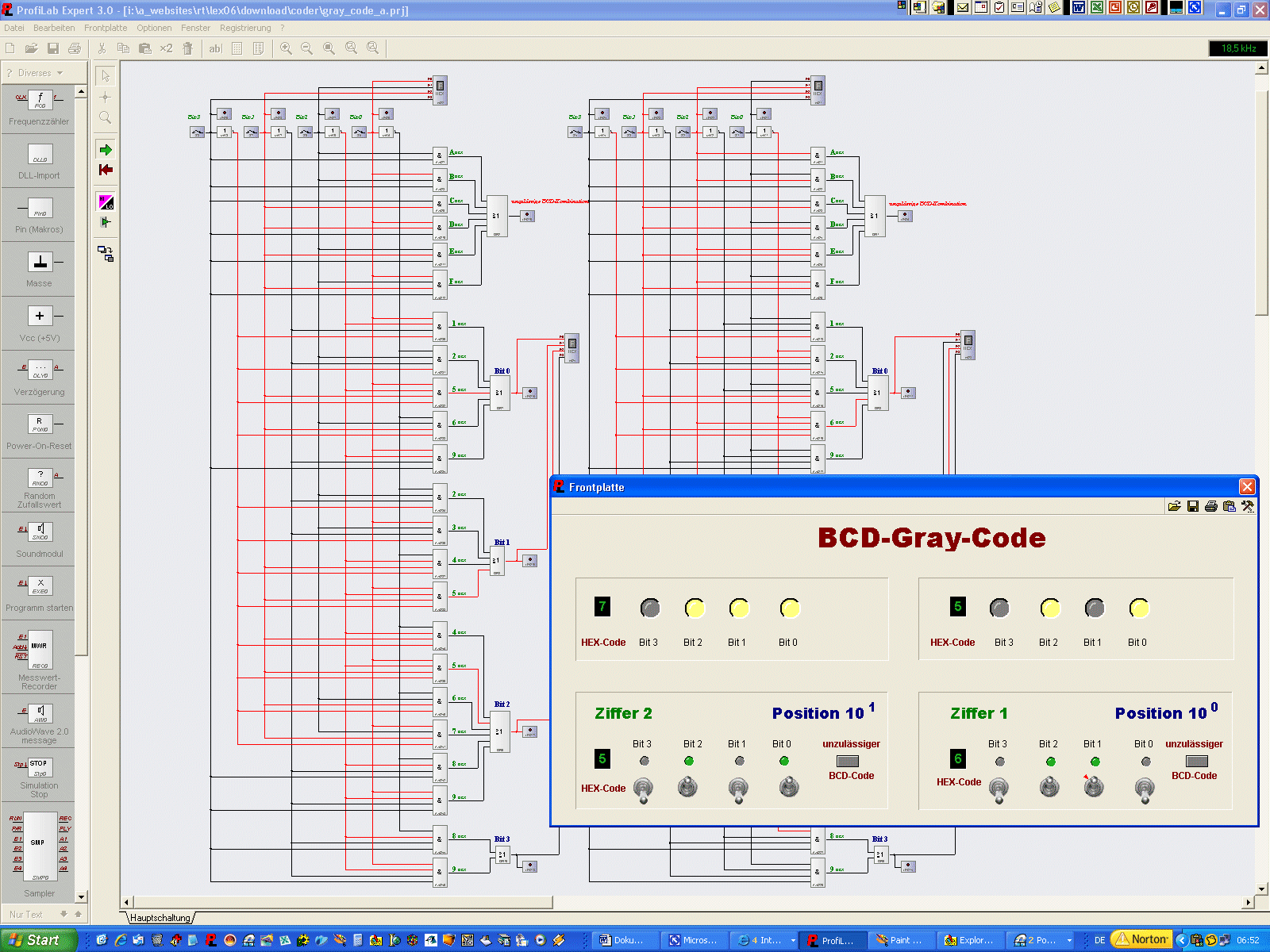

Hier nun wartet nur noch eine rein logische Schaltung darauf, dass wir sie lösen. Wenn sie für beide Codeformen fertig gestellt wurden, kann man ja mal schauen, ob es nicht noch ein paar Vereinfachungen gibt. Aber da wird nicht wirklich viel zu holen sein ;-) | ||||
|
|
||||
|
|
|
||||
|
|

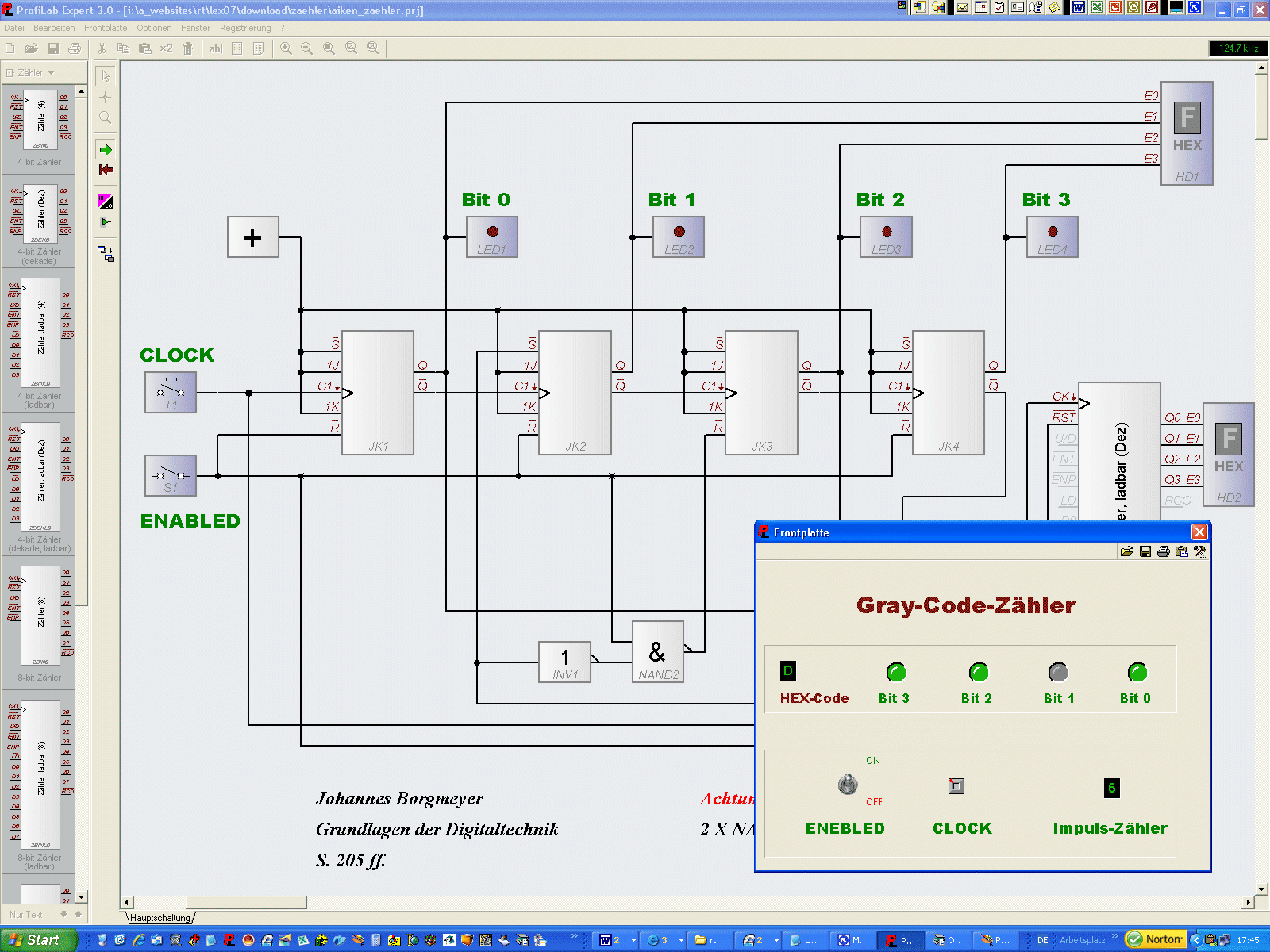

Gray-Code-Zähler
|
||||
| 4. Praktischer Einsatz |
|
|
|
|
Der n-Bit-Gray-Code ist ein einschrittiger Wortcode, der nicht bewertbar ist. Einschrittige Codes zeichnen sich durch einen geordneten Zeichenvorrat aus, da sich ihre aufeinander folgenden Codewörter jeweils nur in einer Ziffernstelle unterscheiden, wie die Tabelle unten des n-Bit-Gray-Codes zeigt. Der n-Bit-Gray-Code lässt sich durch fortlaufende Spiegelung an den eingetragenen Reflexionsebenen aufbauen. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

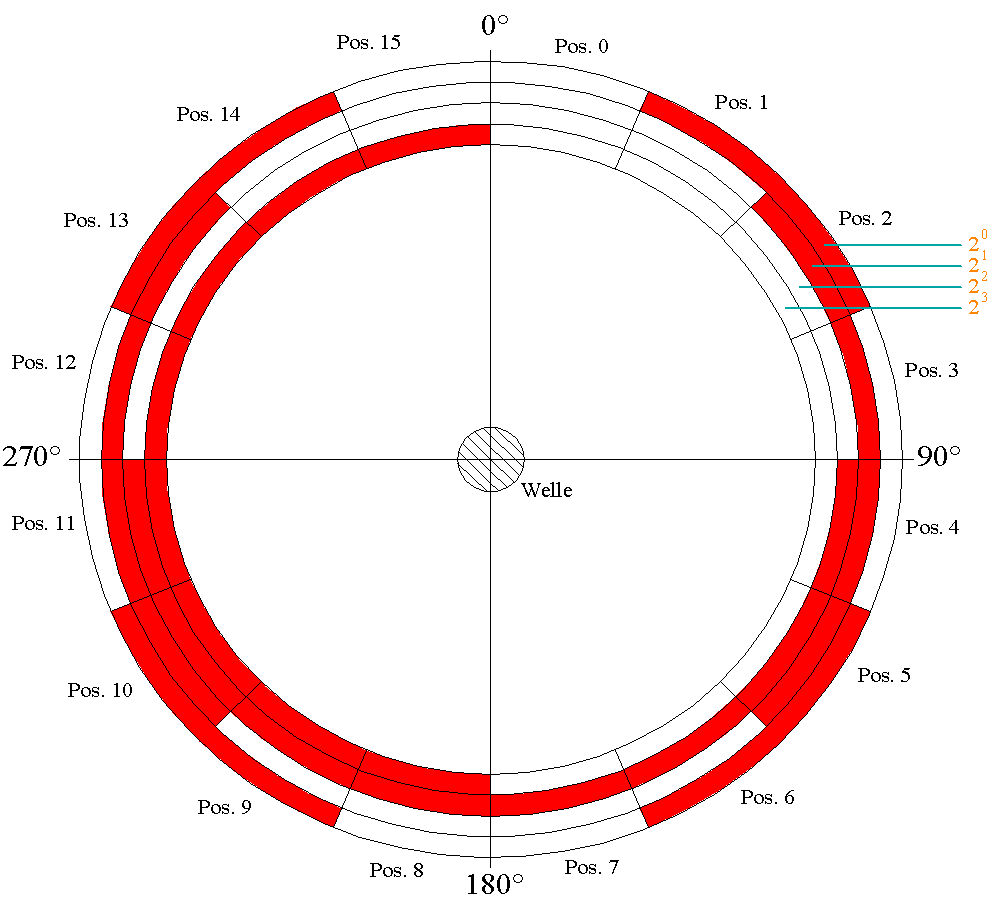

Das Bild oben zeigt eine auf einer Welle montierte Winkelcodierscheibe mit den vier Ringen A, B, C, D, die zur Erfassung der Winkelstellung der Welle verwendet wird. Die vier Ringe, die in sechzehn Sektoren eingeteilt sind, entsprechen den vier Ziffernstellen des n-Bit-Gray-Codes. Die Sektoren der vier Ringe, die lichtdurchlässig sind, zeigt das Bild 4.2-1 als weiße Flächen, während die Sektoren, die lichtundurchlässig sind, im Bild 4.2-1 durch Schraffur gekennzeichnet sind. Eine weiße Kennzeichnung eines Sektors entspricht dabei der Ziffer 0, während die Schraffur eines Sektors die Ziffer 1 darstellt. Als Code für die Kennzeichnung der Ringsektoren im Bild 4.2-1 wurde der 4-Bit-Gray-Code nach Tabelle unten verwendet. Zur Bestimmung der Winkelstellung der Welle wird die Kennzeichnung der Ringsektoren mit Hilfe von vier Fotozellen abgetastet. Befindet sich die Winkelcodierscheibe gerade in einer Winkelstellung, in der der Übergang von einem Ringsektor zum anderen mit der Abtastlinie der Fotozellen zusammenfällt, so bewirkt ein geringer Versatz der Fotozellen bzw. der Kennzeichnung der Ringsektoren eine Fehlabtastung. Beim Übergang vom Ringsektor des Winkelbereichs 157,5°-179,9° zum Ringsektor, der den Winkelbereich 180°-202,4° kennzeichnet, bewirkt beispielsweise ein Versatz der Fotozelle, die die Kennzeichnung des Rings D abtastet, dass an Stelle des Codewortes 0100 für den Winkelbereich 157,5°-179,9° das Codewort 1100 des Winkelbereichs 180°-202,4° erkannt wird. Bei der Verwendung eines n-Bit-Gray-Codes tritt dabei allgemein lediglich ein Fehler von 360°/2° auf. Bei Verwendung eines 4-BitGray-Codes und einer entsprechenden Einteilung der Welle in sechzehn Sektoren beträgt der Abtastfehler demnach 360'/16=22,5°. Da sich die Winkelstellung der Welle sowieso gerade im Übergang des Winkelbereichs 157,5°179,9° zum Winkelbereich 180°-202,4° befindet, ist der Fehler somit unerheblich. Verwendet man jedoch zur Kennzeichnung der Ringsektoren keinen einschrittigen Code, so entsteht ein weitaus größerer Abtastfehler. Bei einer Einteilung der Welle in sechzehn Ringsektoren, die durch den nicht einschrittigen 4-Bit-Dualcode gekennzeichnet sind, ergibt sich durch die oben beschriebene Fehlabtastung beim Übergang des Winkelbereichs 157,5°-179,9° zum Winkelbereich 180°-202,4° an Stelle des Codewortes 0111 das Codewort 1111 des 4-Bit-Dualcodes, welches aber dem Winkelbereich 337,5°-359,9° entspricht. Die ungenaue Abtastung an der Sektorengrenze bewirkt demnach bei der Verwendung des nicht einschrittigen 4-Bit-Dualcodes einen großen Fehler von 180°. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Zuordnung der Codewörter des 4-Bit-Gray-Codes und des 4-BitDual-Codes zu den sechzehn Winkelbereichen |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5. Verwandte Themen |
|
|
|
|
Hat schon diese Site viel mit Logik zu tun, so kann's auf einer der folgenden damit noch happiger werden. Mich beeindruckt dabei immer wieder, wie man unter dem unwissenden Volk (das bist Du, der Du erarbeitend bis zu diesem Punkte gelangt bist, schon lange nicht mehr!) mit den Wörtchen "und", "oder" und "nicht" evtl. gespickt mit den Regeln der Relationenalgebra Verwirrung stiften kann. Wer's nicht glaubt, löst die Aufgaben unter dem dritten Bleisitft. | |||||||||||||||
|
|
| 6. Übungsaufgaben zum Gray-Code |
|
|
|
|
|
Alle der nachfolgenden Aufgaben beziehen irgendwie die logische Zuordnung und/oder kanonische Normalformen in die Lösungsstrategien ein (wenngleich das auch prinzipiell anders geht. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
komplexes Lösungsmuster | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
In den gegebenen Aufgaben verstehen sich die nummerierten Stationen als
binär am Eingang des jeweiligen Haltpunktes kodierte Erfassungszentralen.
Ihr Logiksystem untersucht den jeweiligen Fahrschein, welcher die ebenfalls
binär codierten Streckendaten auswertet, ob der Fahrschein an der Station
gültig ist, oder nicht!
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7. Weblinks zum Thema Gray-Code |
|
|
|
|
|
Alle der nachfolgenden Aufgaben beziehen irgendwie die logische Zuordnung und/oder kanonische Normalformen in die Lösungsstrategien ein (wenngleich das auch prinzipiell anders geht. |
|
Gray-Code auf Wikipedia |
|
|
|
|
|
|
Projekt Gray-Code |
