| Sequentielle Schaltungen mit Robert Baldauf & Friedrich Salzer aus dem Jahr 2007 |
|
|
Letztmalig dran rumgefummelt: 11.08.23 02:39:30 |
 |
Schaltungen, auch mit komplexen Strukturen zwischen evtl. auch mehreren Ein- und Ausgängen sind logische Schaltungen. Gleicher Input generiert gleichen Output - das Ausgangssignal ist also immer genau voraussehbar - eben logisch nachvollziehbar. Beeinflusse ich dagegen den Eingang mit einem bereits definierten Ausgangssignal, dann stimmt die logische Welt auf einmal nicht mehr (obwohl natürlich immer noch alles eben dieser Logik folgt) | ||||||
 |
1. Grundsätzliches zu einfachen sequentiellen Grundschaltungen 2. Folgeschaltung bedeutet: A und B ergeben manchmal C 3. Verwandte Themen |
||||||
 |
|
||||||
|
|
||||||
| 1. Grundsätzliches zu einfachen sequentiellen Grundschaltungen |
|
|
 |
|
|

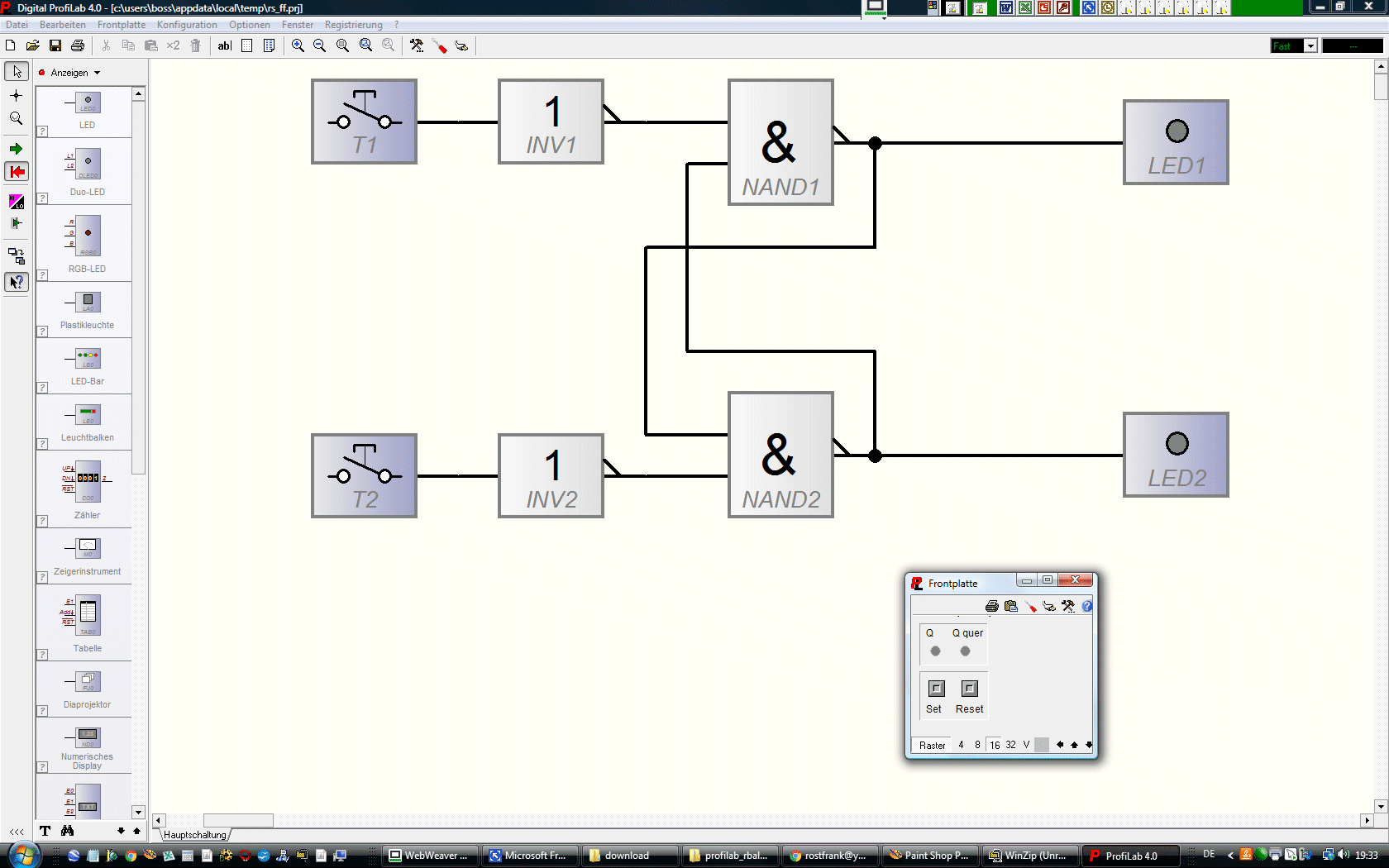

Einfache Folgeschaltungen nennt man wegen ihrer mindestens zwei stabilen Zustände auch gern Flip-Flops - das leitet sich wirklich von den berühmten Badelatschen ab - einmal "Flip" - danach geht nur noch "Flop", aber bis dahin bleibt - auch für evtl. sehr lange Zeit "Flip"!!! Wir sprechen von bistabilen Schaltungen. |
|
|
| 2. Folgeschaltung bedeutet: A und B ergeben manchmal C |
|
|
|
|
|
Ist mit X1 mit
seinem logischen Zustand sowie X2 mit seinem aktuell logischen
Wert bekannt, und kenne ich des weiteren deren logische
Verknüpfungsbedingungen, dann kann ich "logisch" auf den aktuellen Wert von
C schließen. Die Logiker nennen C dann auch gern "Y" ;-) Später kann man dann Logik auch noch durch deren Verknüpfungen sowie den geltenden Vorrangregeln sehr komplexe Systeme "emulieren" - auch rechnen mit allen derzeit bekannten Berechnungsverfahren!!! |
||||||||||||||||||||
|
|
||||||||||||||||||||
|
|
||||||||||||||||||||
|
|
||||||||||||||||||||
| 3. Verwandte Themen |
|
|
|
|
|

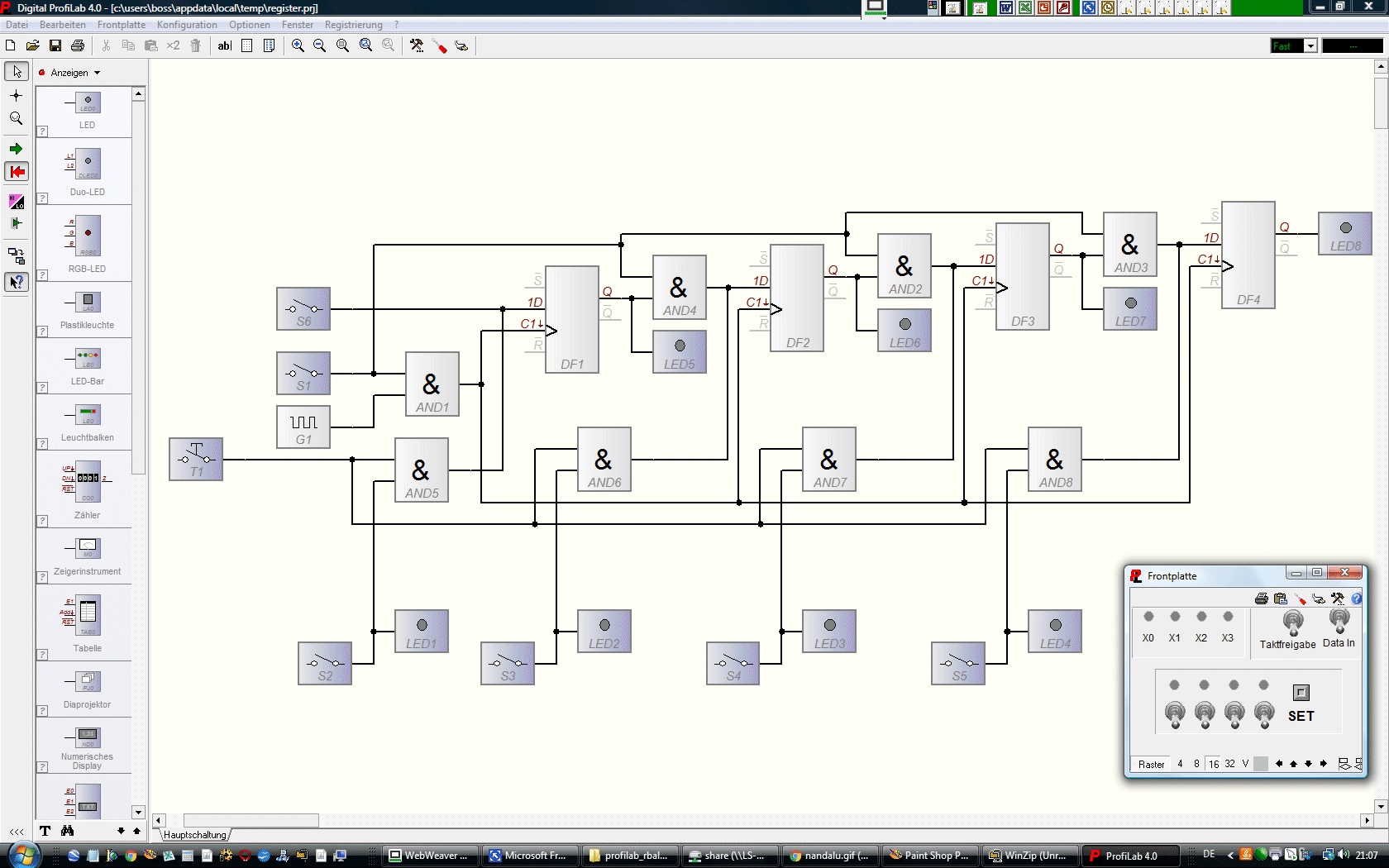

Das es den Ausgang schon lange nicht mehr interessiert, was am Eingang eigentlich los ist, stellt ein altes Problem der Informatik dar. Schließlich soll der Prozessor gerade seine Bahn ziehen und sich um seine Rechenprozesse kümmern. Wer aber hat die bereits ermittelten Zwischenresultate oder gar Zielwerte im Auge? Richtig - irgend etwas muss sich auch Werte merken können - das ist dann der Bereich der Fangregister und ihrer engen Verwandten - dies gilt bis hin zur Rechner-Peripherie. | |||
|
|
