5.4. OR-Gatter - Logische Disjunktion

Letztmalig dran rumgefummelt: 24.07.19 10:36:47

	Die logische Disjunktion - also ODER-Logik wirkt am logischen Ausgang genau dann mit "wahr", wenn mindestens einer der vorhanden Eingänge logisches "wahr" führt. Neben der AND- und der NEGATOR-Logik wird damit das logische OR zu einer der drei absoluten Grundfunktionen, wobei zu beachten ist, dass es sich durch eine Kombination von NAND und Negator einfach ersetzen lässt. Deswegen ist seine Präsenz in den Bauelementelisten auch nur gering.
	1. Schaltlogik des OR-Gates 2. Bauelementelisten des OR-Gates 3. Aufspleißen des Mehreingangs-OR durch Zwei-Eingangs-NAND 4. Verwandte Themen
	die Elektronikseiten OR-Logo inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Wissen für Fortgeschrittene der Informatik

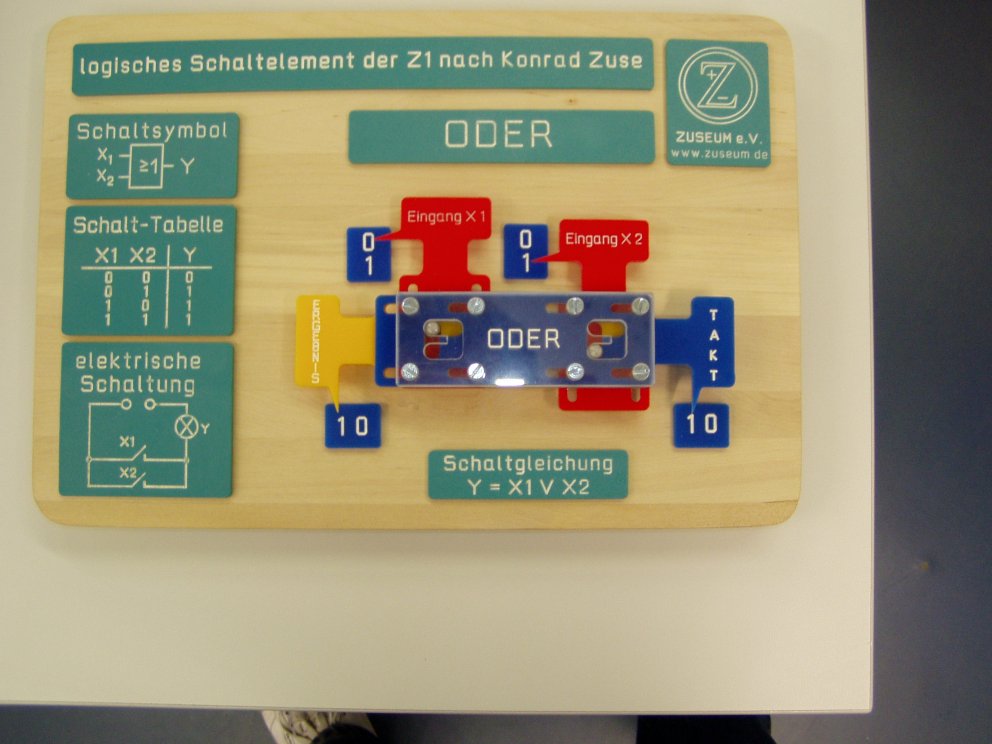

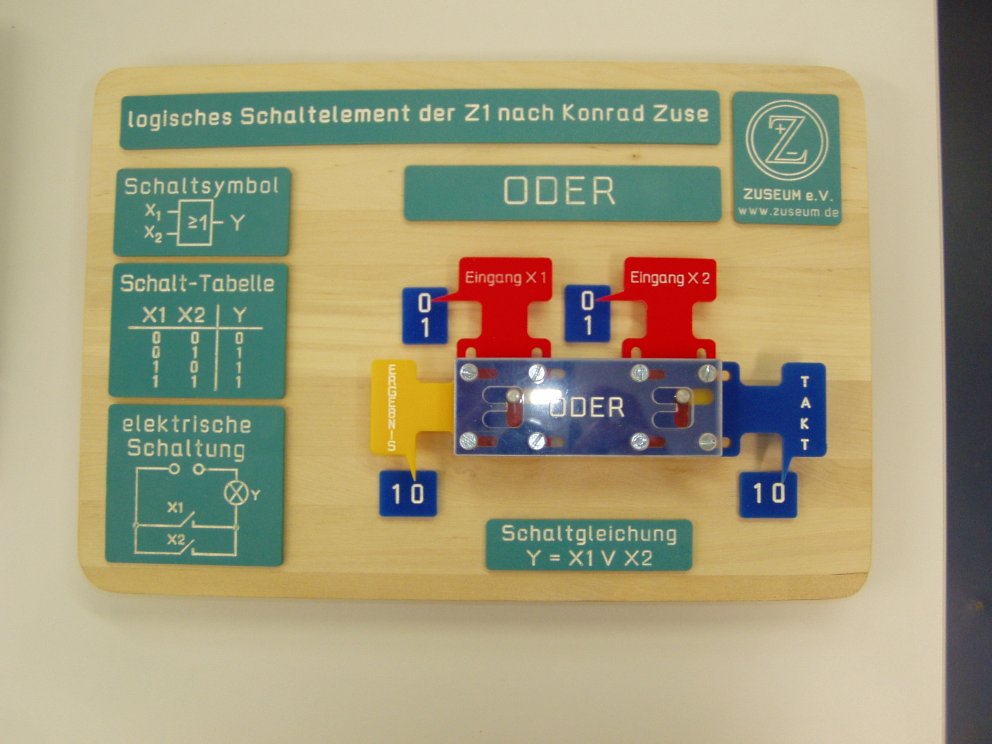

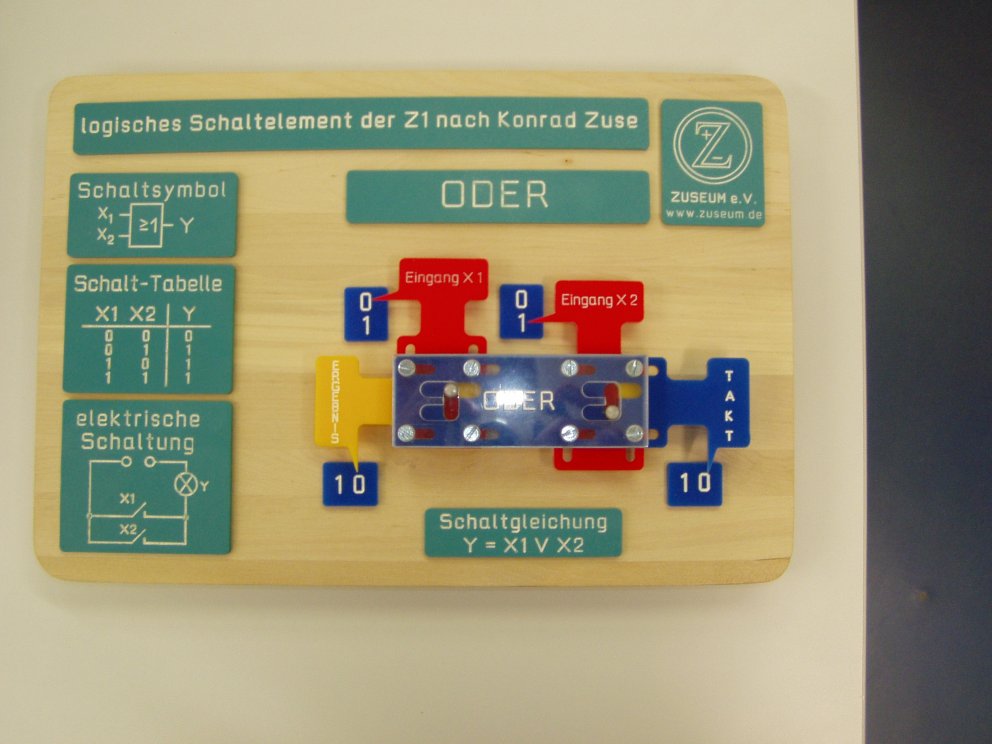

	Eingang x0 = 0; Eingang x1 = 0 - OR im Grundzustand (Takt = 0) Eingang x0 = 1; Eingang x1 = 0 - OR im Grundzustand (Takt = 0) Eingang x0 = 1; Eingang x1 = 0 - OR im Endzustand (Takt = 1) Eingang x0 = 1; Eingang x1 = 0 - OR im Endzustand (Takt = 1) ... und so funktionieren die Zuse-Bleche
	die OR-Logik ist eine wichtige Grundschaltung der Digitaltechnik - Porgrammierer versuchen sich zu erinnern, wie oft sie eine Verzweigungsbedingung nicht einfach durch eine if ... then .. else .. realisieren konnten, statt dessen mussten mehrere Kriterien gleichzeitig berücksichtigt werden ;-)
	viele logischen und Folgschaltungen lassen sich mit Elementen der OR-Schaltung realisieren

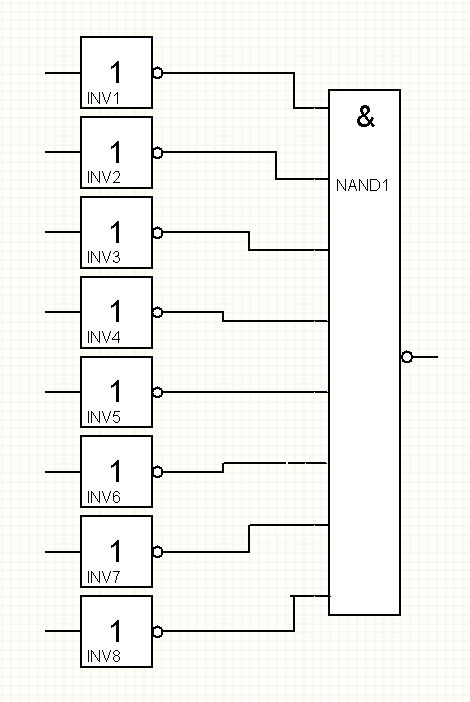

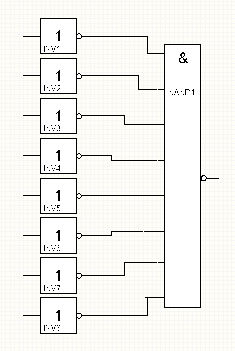

	die OR-Schaltung lässt sich aus einem Mehreingangs-NAND mit einem Negator als Eingang realisieren - aber es kommt hier noch schöner ... Ersatz der achtfach OR-Funktion durch ein achtfach-NAND mit Eingangsnegatoren
	Das iss 'ne OR-Schaltung in mechanischer Ausführung ;-)
	Allgemeines zum Schaltverhalten binärer Elemente

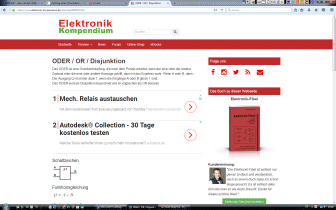

	Logische OR's treffen ihre Aussage auf Wahrheit bei mindestens einer High-Aktivität aller Eingangsbits ... alles über die OR-Schaltung beim ELEKTRONIK-Kompendium

	Je nachdem, wie die OR-Schaltung technisch realisiert - und: wie sie in den jeweils vorhandenen Bitstellen ausgewertet wird, ergibt sie ein Bild, in welchem sie unter Umständen selbst als solche so schnell nicht mehr zu erkennen ist. 's ist aber immer noch die selbe Schaltung ;-)

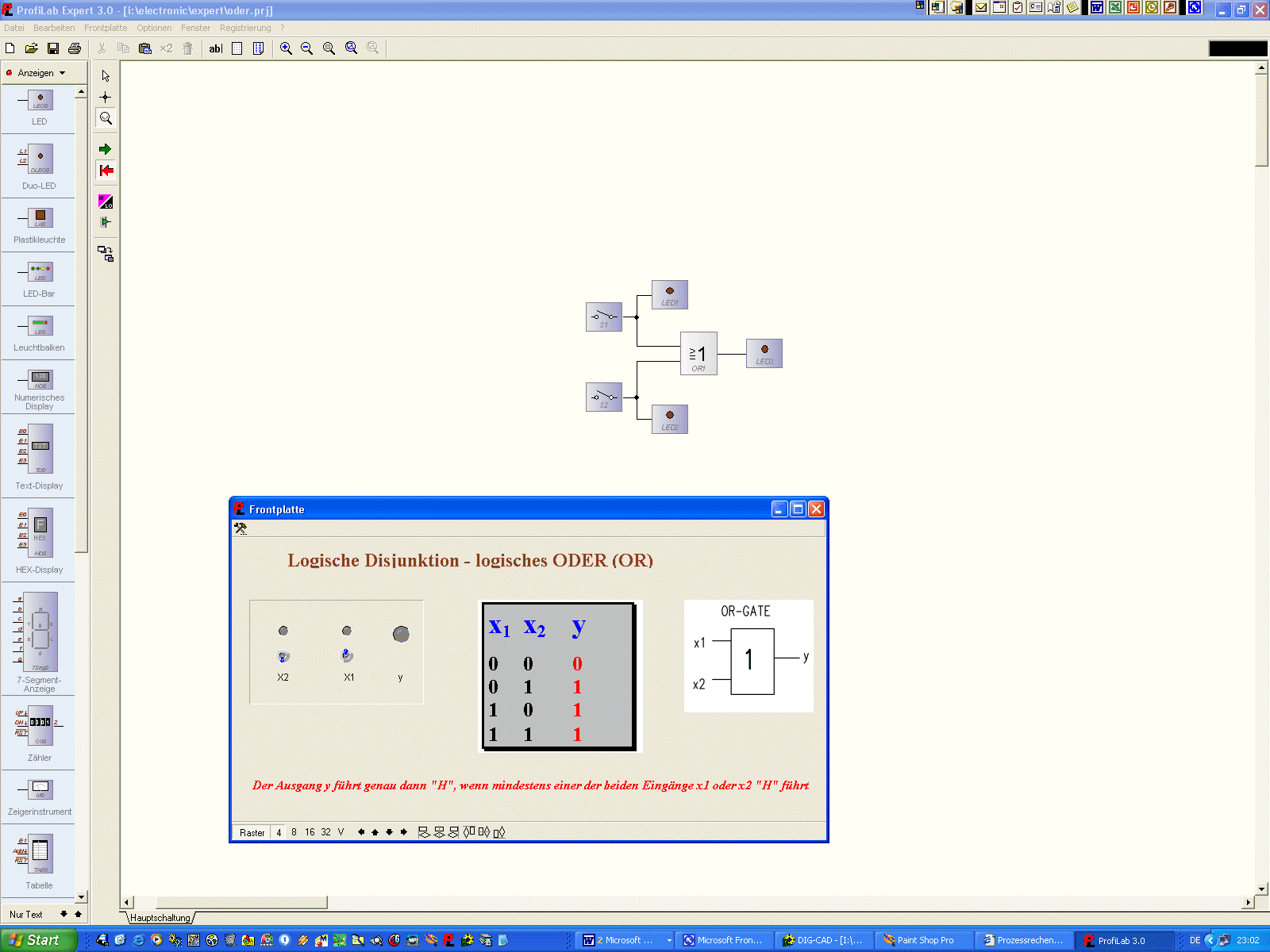

	OR-Logik mit Profi-Lab 3.0 nachgebildet OR-Logik mit Profi-Lab 3.0 zum Download
	x1 x2 y L L L L H H H L H H H H Schalttabelle des OR-Gates mit zwei Eingängen Hauptzeile rot dargestellt

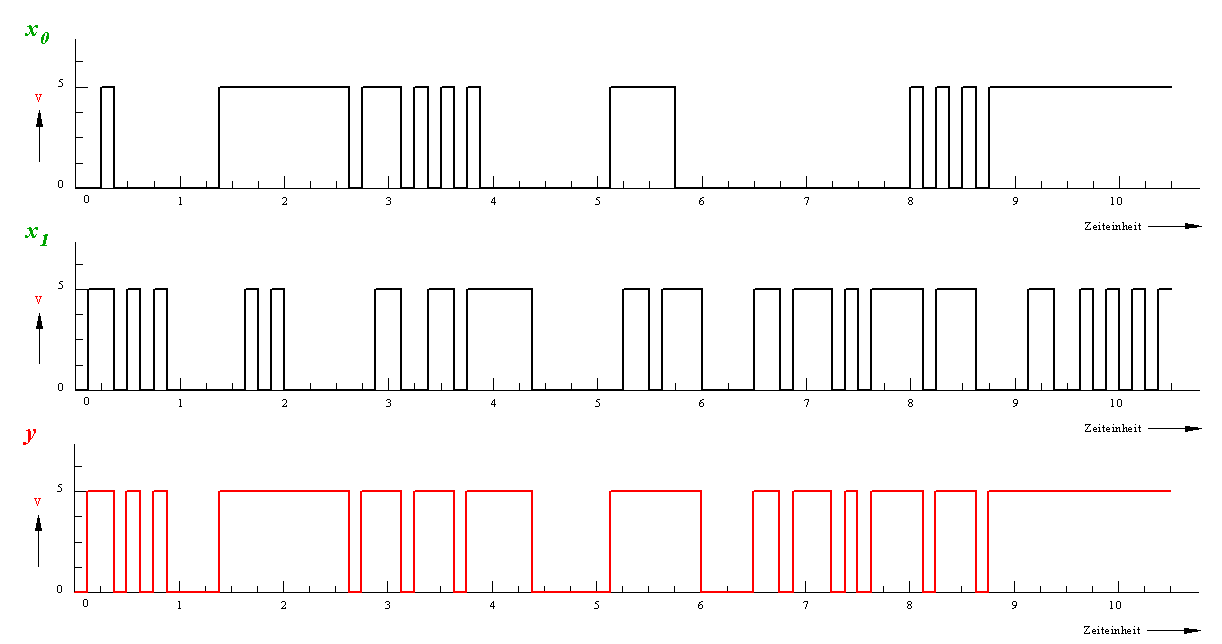

	Schaltbild des OR-Gates nach DIN 40900 Signalverlaufsdiagramm eines 2-Eingangs-OR ... alles über die logischen Schaltzeichen beim ELEKTRONIK-Kompendium       Angelsächsisches Schaltbild des OR-Gates     x0 x0     0 1 x1 0 0 00H 1 01H x1 1 1 02H 1 03H Resultierende Karnaugh-Veitch-Tafel für 2-Eingangs-OR-Logiken
	Hauptzeile: y ist genau dann gleich eins, wenn keiner der Eingänge Eins führt!

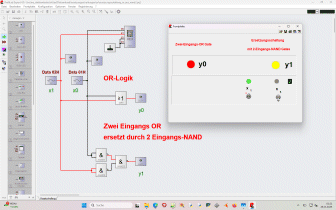

	Ersatzschaltung des OR-Gates mit NAND

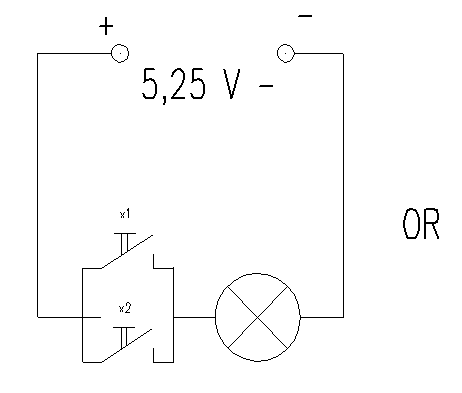

	Ersatzschaltung des OR-Gates mit mit Schaltern (... oder auch mit Relaiskontakten)

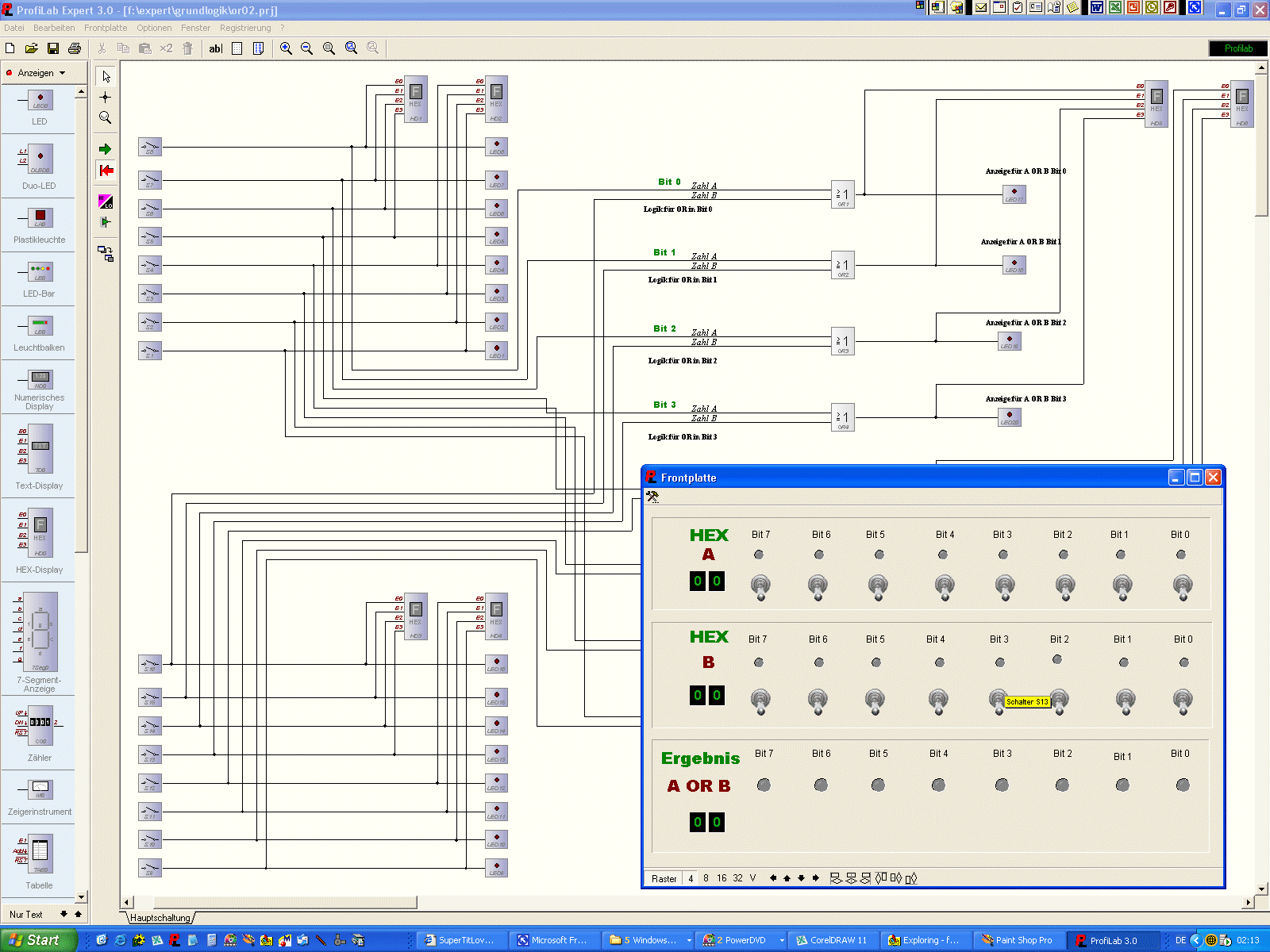

	Acht-Bit OR-Verknüpfung Acht-Bit OR-Verknüpfung mit Profi-Lab 3.0 zum Download
	Delphi-Projekt als ZIP-Arciv

elektrische Bauelemente-Übersicht OR-Gates in verschiedenen Technologien

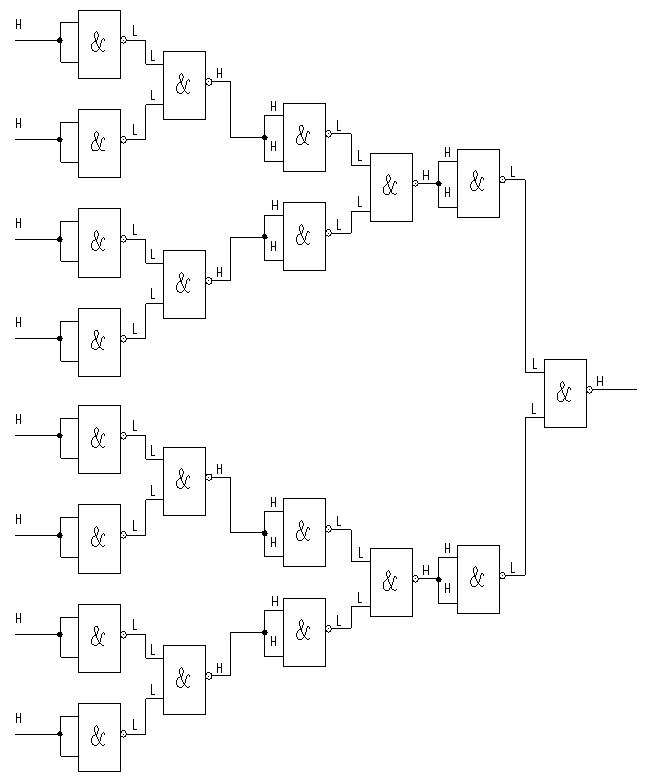

Achteingangs-OR realisiert mit Zeieingangs-NAND

4. Verwandte Themen

	Aussagenlogik, Logik und Kombinatorik, Kanonische Normalformen - aber auch die Gesetze zur logischen Schaltungsentwicklung sowie auch ihre Vereinfachung spielen alle in diese Feld der Grundlagen. Hier einige Tipps, um diese näher zu beschnuppern, oder daran vollkommen zu verzweifeln.
	logische Grundfunktionen Logikfunktionen und technologische Fertigungsverfahren Transistor-Kennlinienfeld Beschreibung des Eingangssignalverhaltens für die Party-Aufgabe Logiktabelle mit 5 Eingängen und 4 Ausgängen TTL-Liste Bool'sches Aussagenkalkül

---
