1,3 Zoll OLED Display I2C SSH1106 Chip 128 x 64 Pixel

Letztmalig dran rumgefummelt: 06.05.24 03:14:41

	Um das 1,3 Zoll OLED Display I2C mit SSH1106 Chip und 128 x 64 Pixeln  ansteuern zu können ist es notwendig, den I2C-BUS zu nutzen. Dies geschieht mittels einer vorgefertigten Bibliothek, welche den Hard- und Software-Aufwand fast gegen Null gehen lässt.
	0. Grundlagen 1. Technische Randbedingungen 2. Besonderheiten & Möglichkeiten 3. Schaltungsentwicklung 4. Software-Entwicklung 5. Projekte & Linksammlung 6. Verwandte Themen
	Projekte mit Mikrocontrollern - also "Embedded-Systems" ARDUINO 1,3“ 128 x 64 Pixel OLED-Display inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Informatik-Profi-Wissen
	Quellen: Arduino ohne Vorkenntnisse: Innerhalb von 7 Tagen das erste eigene Projekt erstellen (Ohne Vorkenntnisse zum Ingenieur) Arduino-Projekte: 25 Bastelprojekte für Maker zum Loslegen Kindle Ausgabe  Arduino: Kompendium: Elektronik, Programmierung und Projekte Taschenbuch – 8. Juli 2019

	... wäre der Einsatz von fertigen Systemen - das kann soweit gehen, dass der gewünschte Text lediglich noch in einen Flash-ROM geschrieben werden muss (eigentlich nur der zugehörige ASCII-Code). Davon merkt der naive "Programmierer" aber nichts mehr.
	Dot-Matrix-Komplettsysteme - aber man kann die Arbeitsweise nicht mehr erkennen 128 × 64 Pixel OLED-Matrix Steuerung Professionelle LED-Matrix-Steuerungen 1,3“ 128 x 64 Pixel OLED-Display - Handbuch   Professionelle LED Matrix-Ansteuerung - hier die Software   ... und auch gleich ein paar flotte Sprüche zum Download

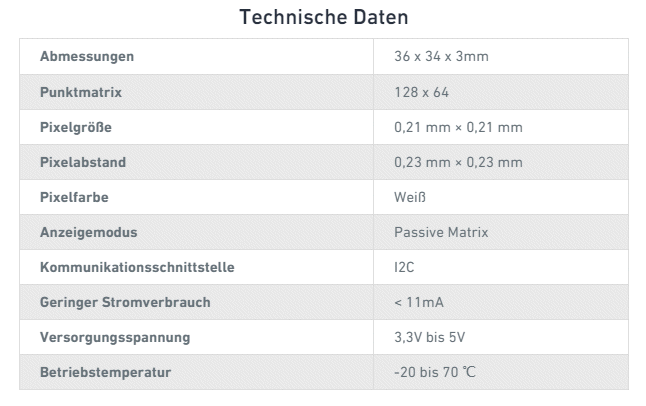

Das AZDelivery 1,3 Zoll OLED Display ist mit einer Bildschirmdiagonale von 3,7 cm sehr kompakt und aufgrund des hohen Kontrastes sind Zeichen sowie Schrift sehr gut lesbar. Das Display besteht aus 128x64 weißen OLED Bildpunkten die durch den verbauten SH1106 Chip einzeln gesteuert werden.

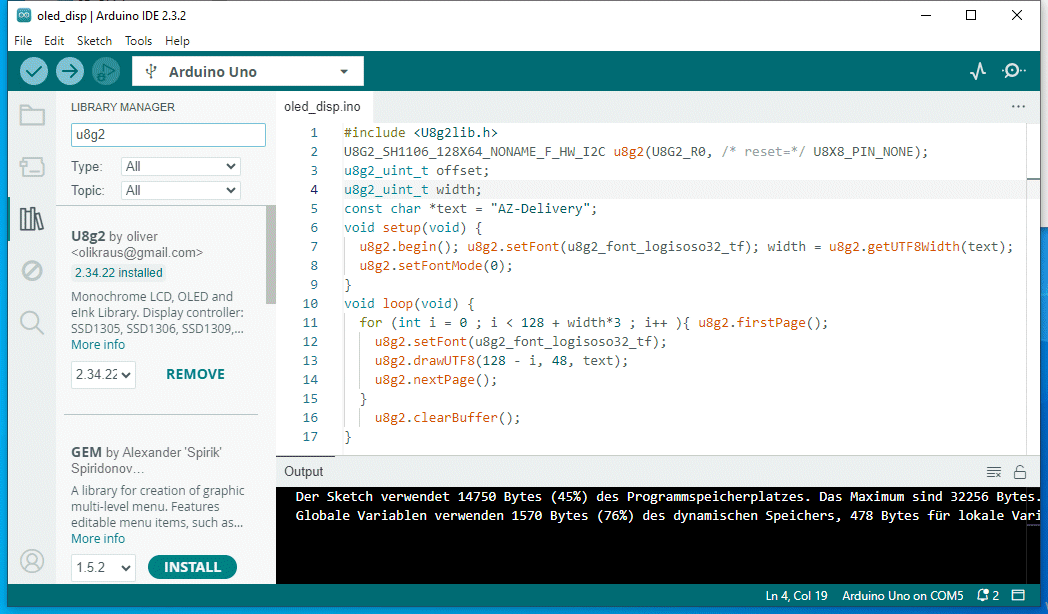

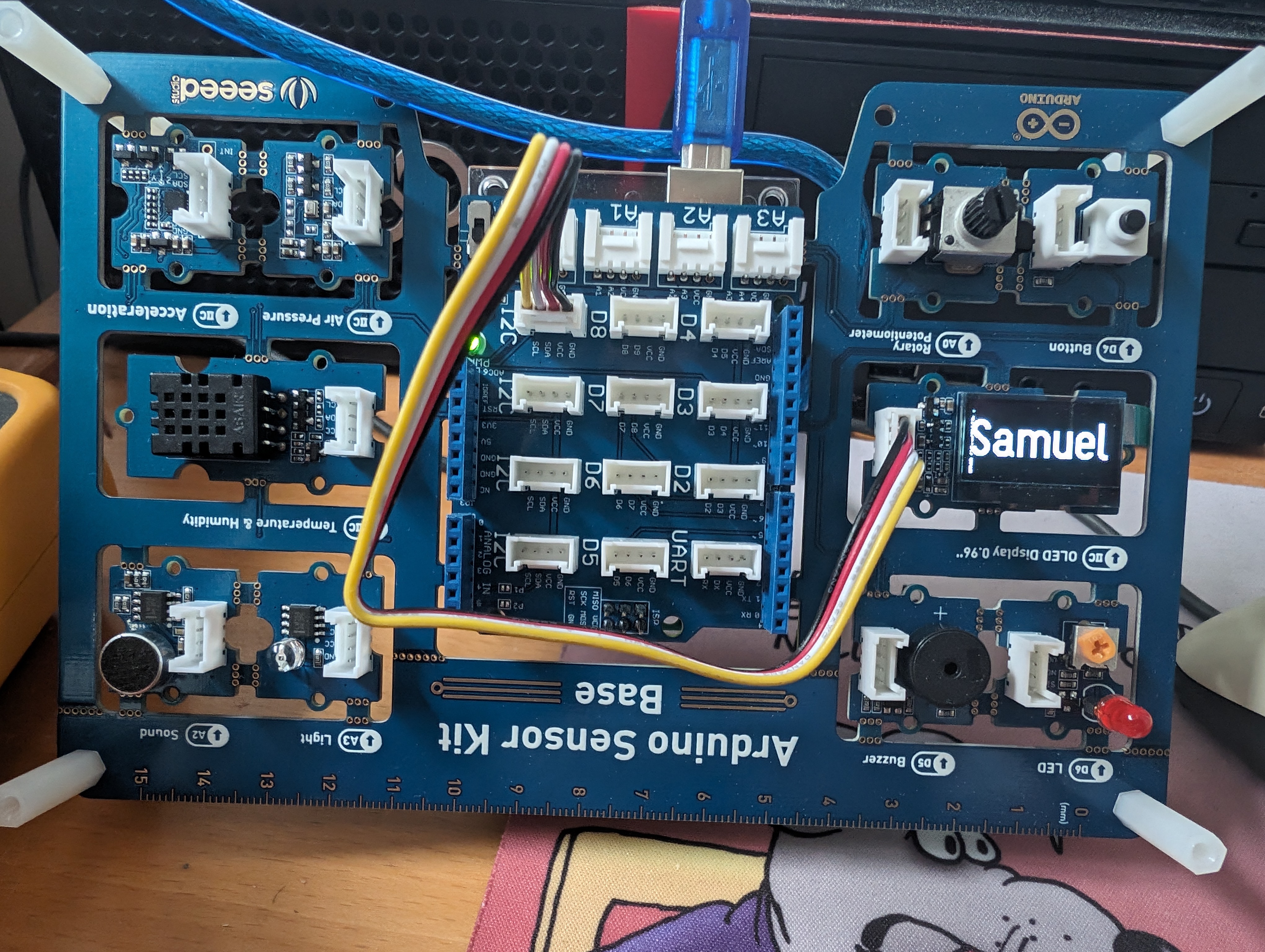

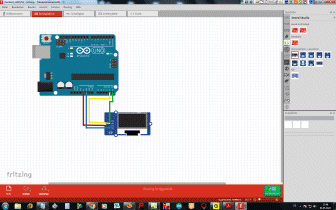

Anzeigebaugruppe mit dem einfarbigen OLED-Display OLED Display I2C  SSH1106 ARDUINO mit Sensor Kit komplettes Sketch nach eingbundener Bibliothek U8G2 Sketch in Textform ARDUINO-Schaltung mit SSH1106 Funktionsansicht Sketch zur Ansicht #include <U8g2lib.h> U8G2_SH1106_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE); u8g2_uint_t offset; u8g2_uint_t width; const char *text = "ARDUINO UNO 3"; void setup(void) { u8g2.begin(); u8g2.setFont(u8g2_font_logisoso32_tf); width = u8g2.getUTF8Width(text); u8g2.setFontMode(0); } void loop(void) { for (int i = 0 ; i < 128 + width*3 ; i++ ){ u8g2.firstPage(); u8g2.setFont(u8g2_font_logisoso32_tf); u8g2.drawUTF8(128 - i, 48, text); u8g2.nextPage(); } u8g2.clearBuffer(); }

	Es ist perfekt für die einfache Nutzung mit Mikrocontrollern wie ATmega, STM32, 8051, AVR, PIC, DSP, ARM, MSP430, PLC, TTL-Logik, etc. geeignet. Zur Verwendung mit einem Board empfehlen wir die U8glib-Bibliothek welche auch einige Beispielsketches enthält.
	durch die einfache I2C-Kommunikation und den geringen Stromverbrauch sind sie für eine Vielzahl von Anwendungen besser geeignet das Modul bietet die Möglichkeit seine Lebensdauer durch einen "Bildschirmschoner” zu verlängern und somit den "Screen-Burn-Effekt” zu vermeiden die Leistung dieser Bildschirme ist viel besser im Vergleich zu den herkömmlichen LCDs.

	Mit Sicherheit ist der PIC16F877 für die weitaus meisten Projekte völlig überdimensioniert und somit zu teuer und zu aufwendig (alte deutsche Rechtschreibung!). Für die Mehrzahl der kleinen "Elektronik-Anwendungen" und Aufgabenstellungen ist

	Eigentlich besteht das gesamte Programm lediglich in der Anwendung und Manipulation der Parameter der Bibliothek u8g2
	u8g2 Bibliothek einbinden und los geht's

	Ansteuerung eines Dot-Matrix - Beispiel   interessante Lösungen mit Dot-Matrizen

6. Verwandte Themen

	Was ist alles mit dem Betriebssystem eines MiKrocomputers verwandt? Antwort: faktisch der gesamte Bereich der Digitalelektronik und sowieso die gesamte Technik der Software-Technologie der Vergangenheit, Gegenwart sowie zumindest der nächsten Zukunft.
