5.8. EXLUSIV-NOR - Äquivalenz - logische Komperatoren

Letztmalig dran rumgefummelt: 24.07.19 11:02:38

	Die logische EXNOR-Funktion ist neben der XOR-Funktion eine der absoluten Grundfunktionen für die Arithmetik in Mikrorechnern. Sie lässt sich durch Negation des Ausganges leicht  aus der XOR-Funktionnrealisieren. Dieser Fakt wird auch von der Industrie ausgenutzt, indem andere Funktionen technologisch nicht bereitgestellt werden. Dies ist ja auch bedingt durch die oben genannte Bedingung überhaupt nicht notwendig.
	1. Schaltlogik des Äquivalenz-Gates 2. Bauelementelisten des Komperator-Gates 3. Aufspleißen des Mehreingangs-Komperators durch Zwei-Eingangs-NAND 4. Verwandte Themen
	die Elektronikseiten Äquivalenz-Logo inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Wissen für Fortgeschrittene der Informatik

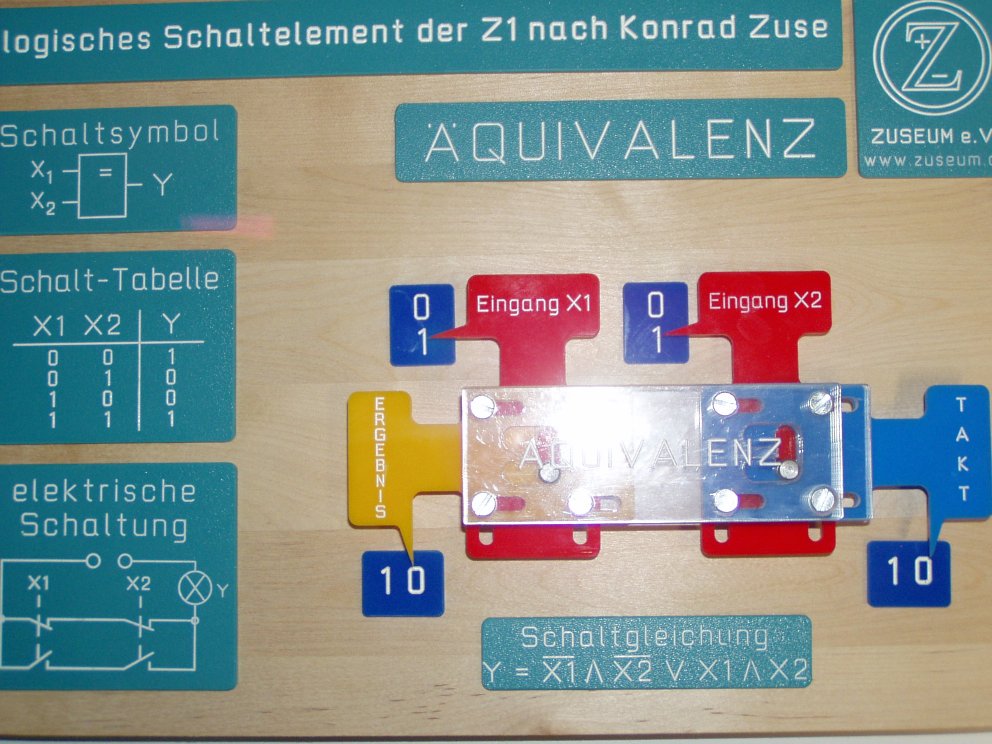

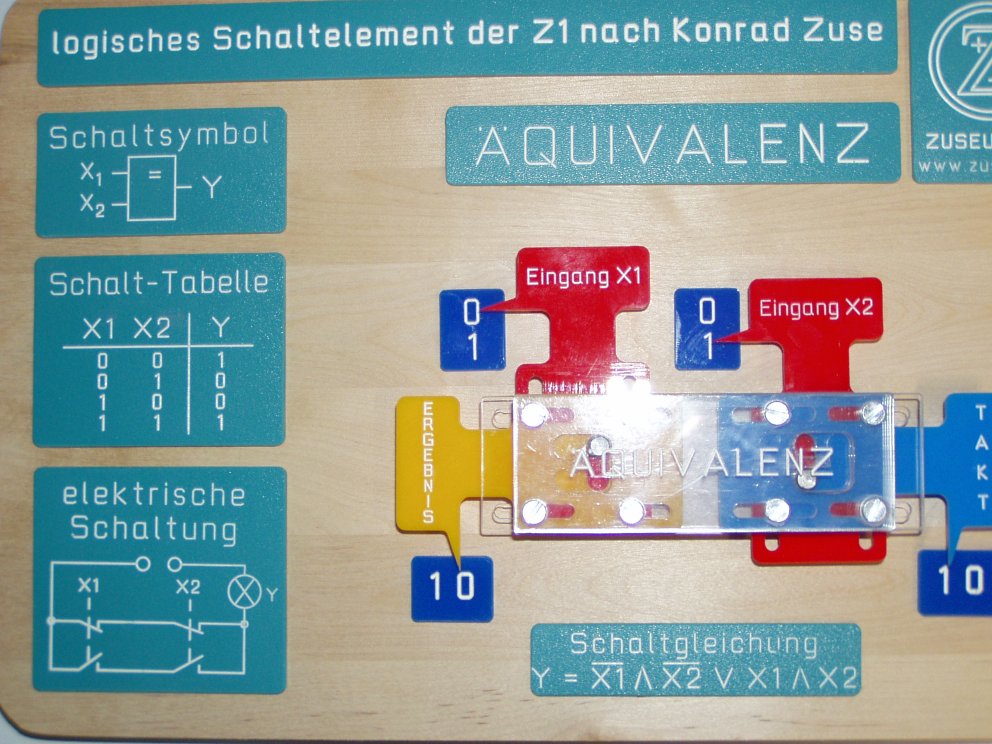

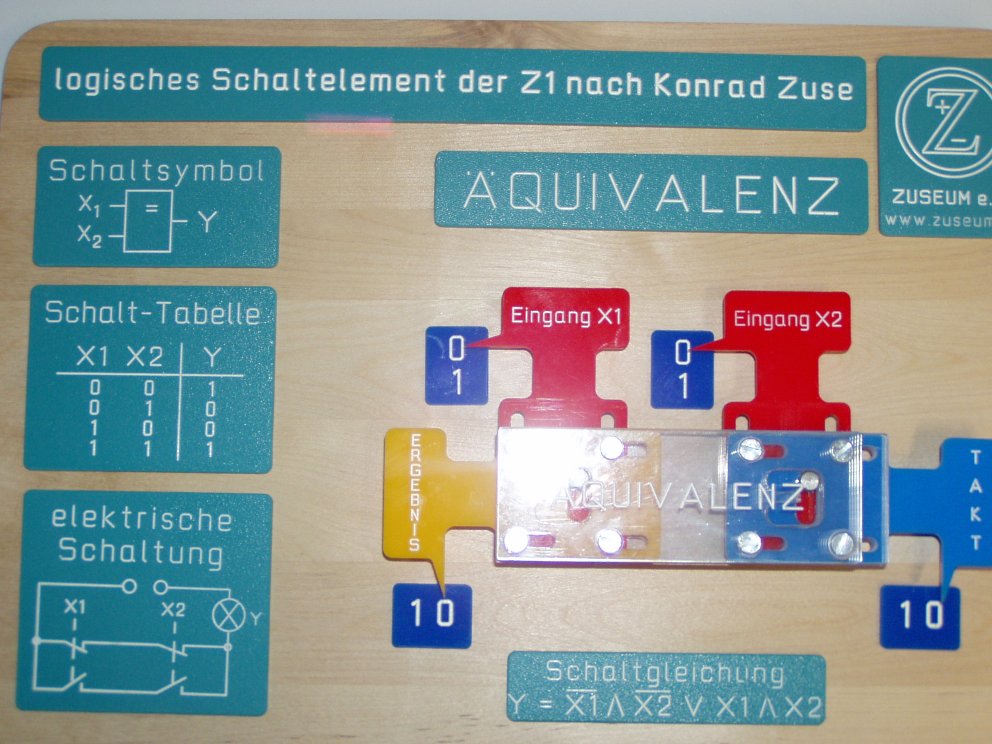

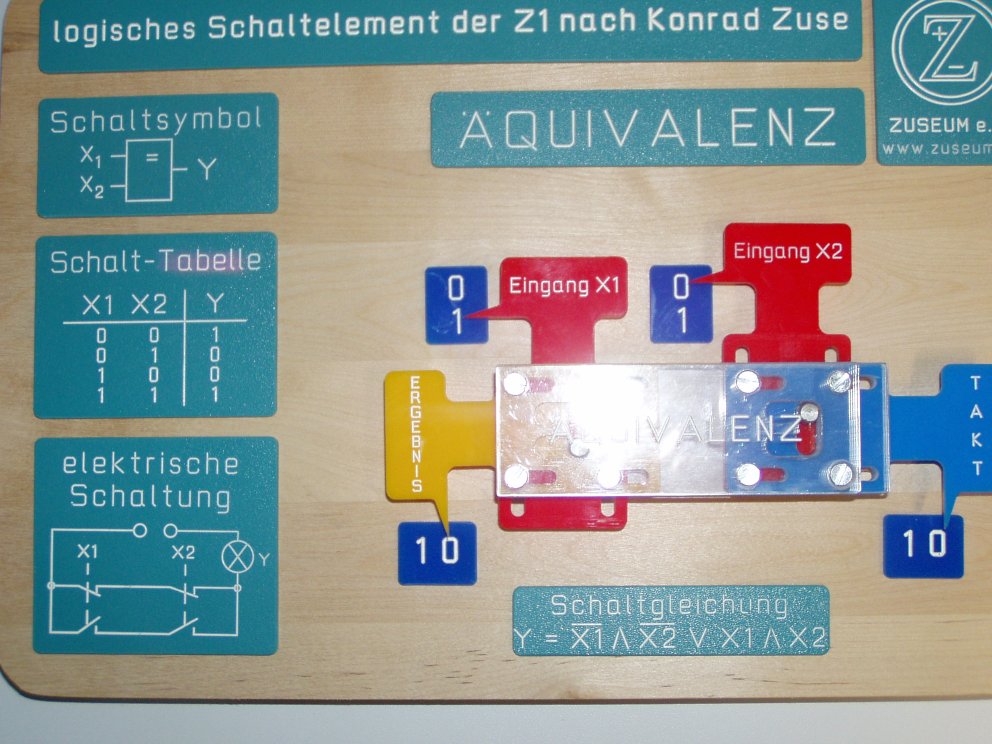

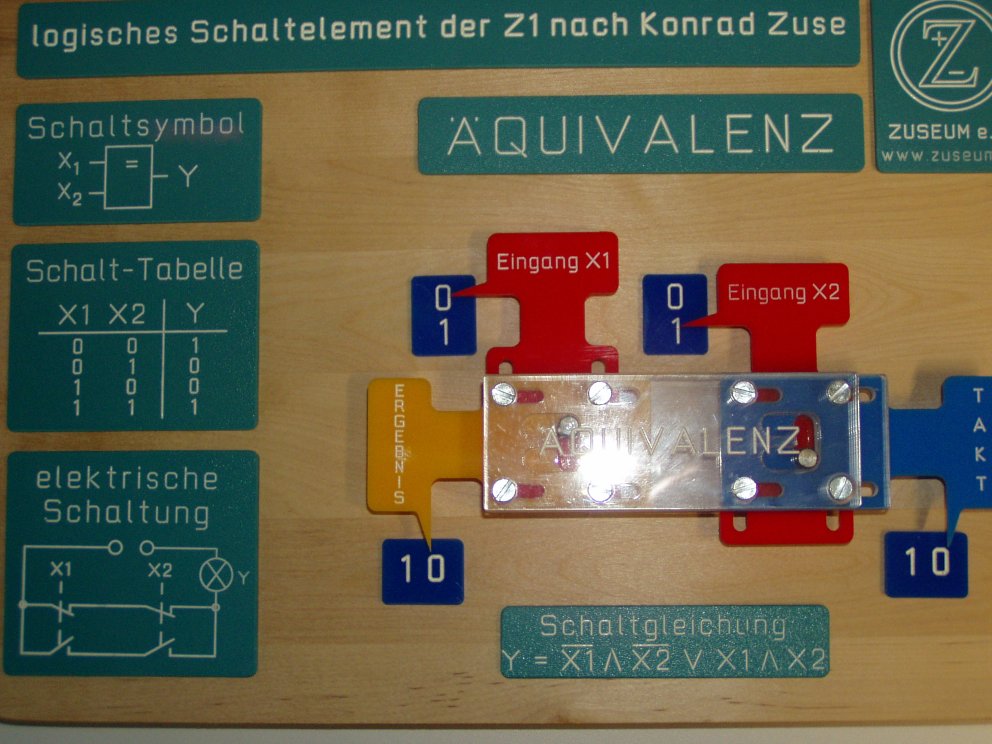

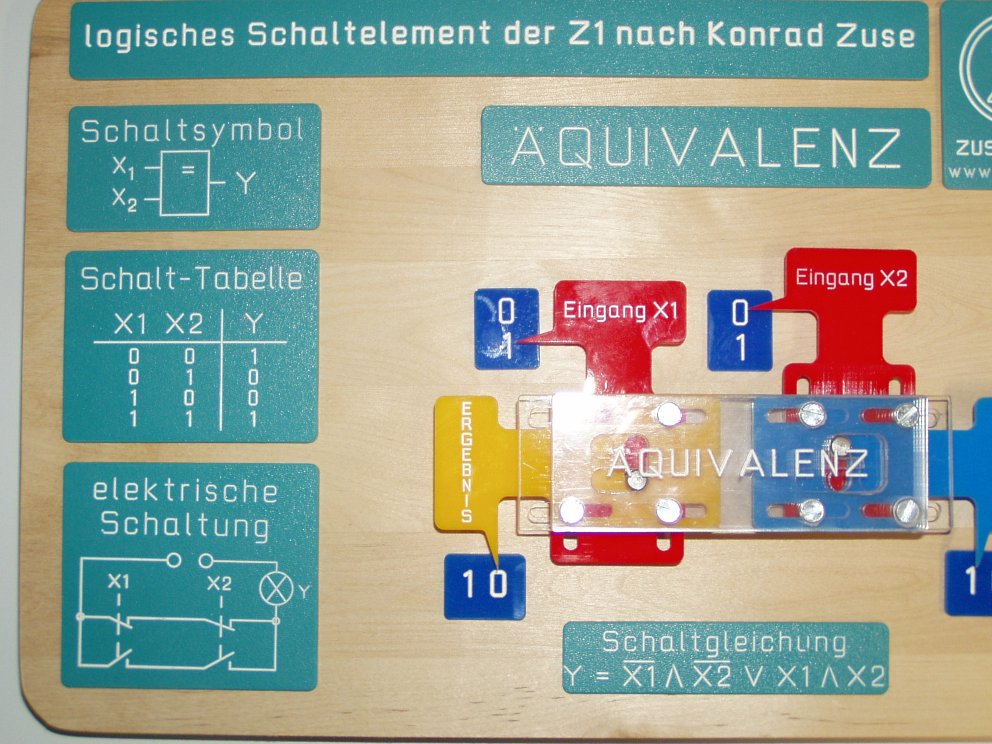

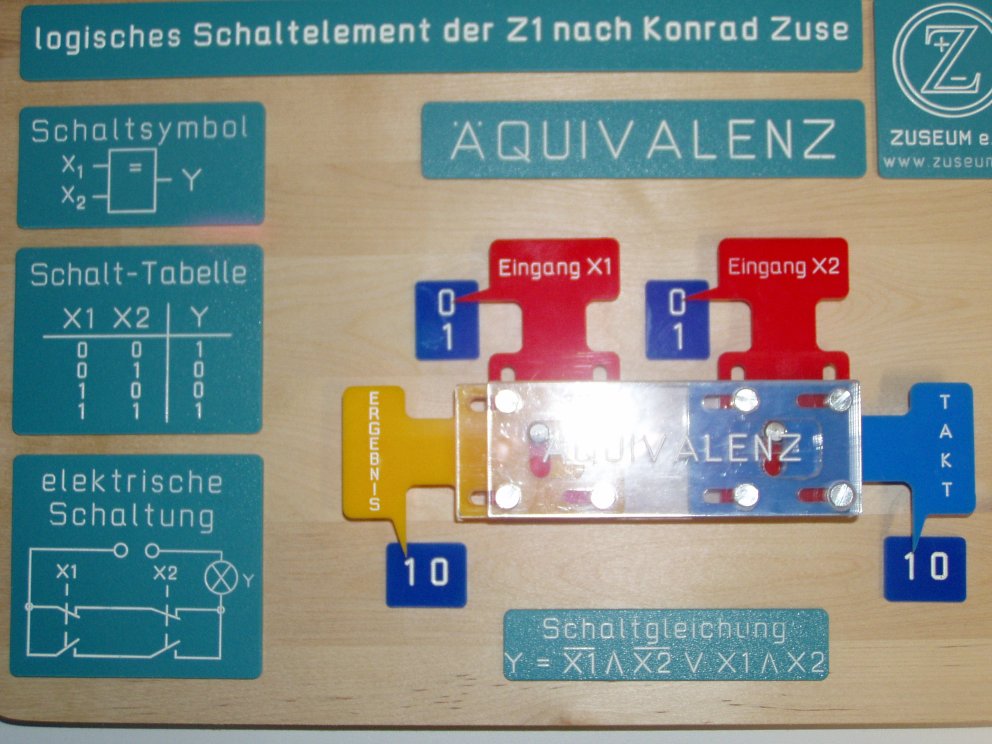

	Eingang x0 = 0; Eingang x1 = 0 - EXNOR im Grundzustand (Takt = 0) Eingang x0 = 0; Eingang x1 = 0 - EXNOR im Grundzustand (Takt = 1) Eingang x0 = 0; Eingang x1 = 0 - EXNOR im Grundzustand (Takt = 1) Eingang x0 = 1; Eingang x1 = 0 - EXNOR im Grundzustand (Takt = 0) Eingang x0 = 0; Eingang x1 = 1 - EXNOR im Endzustand (Takt = 1) Eingang x0 = 0; Eingang x1 = 1 - EXNOR im Endzustand (Takt = 1) Eingang x0 = 0; Eingang x1 = 1 - EXNOR im Endzustand (Takt = 1) Eingang x0 = 0; Eingang x1 = 1 - EXNOR im Endzustand (Takt = 1) Eingang x0 = 0; Eingang x1 = 1 - EXNOR im Endzustand (Takt = 1) ... und so funktionieren die Zuse-Bleche
	Logische Komperatoren treffen ihre Aussage auf Wahrheit bei Gleichheit der Eingangsbits
	Allgemeines zum Schaltverhalten binärer Elemente

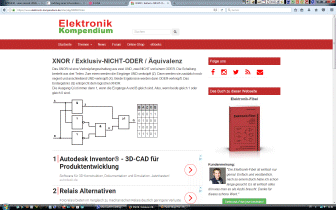

	Logische Äquivalenzen treffen ihre Aussage auf Wahrheit bei Gleichheit der Eingangsbits ... alles über die Not-XOR-Schaltung beim ELEKTRONIK-Kompendium

	Der Ausgang eines EXNOR-Logik-Gates ist genau dann "H", wenn alle Eingänge gleichzeitig gleiches Potential führen. Man nennt dies auch die Hauptzeile einer logischen Funktion, es sind diejenigen, welche entsprechend der logischen Verknüpfungsfunktion "H" am Ausgang führen.
	x1 x2 y L L H L H L H L L H H H Schalttabelle des Komperator-Gates mit zwei Eingängen Hauptzeile rot dargestellt

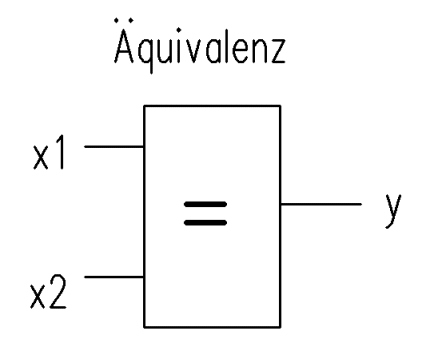

	Schaltbild des Äquivalenz-Gates nach DIN 40900 ... alles über die logischen Schaltzeichen beim ELEKTRONIK-Kompendium
	Hauptzeile: y ist genau dann gleich eins, wenn beide Eingänge gleiches Potential führen!

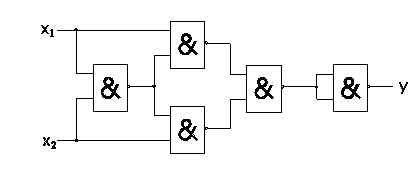

	Ersatzschaltung des Äquivalenz-Gates mit NAND
	Ersatzschaltung des Äquivalenz-Gates mit mit Schaltern (... oder auch mit Relaiskontakten)

elektrische Bauelemente-Übersicht Exclusiv-NOR-Gates in verschiedenen Technologien

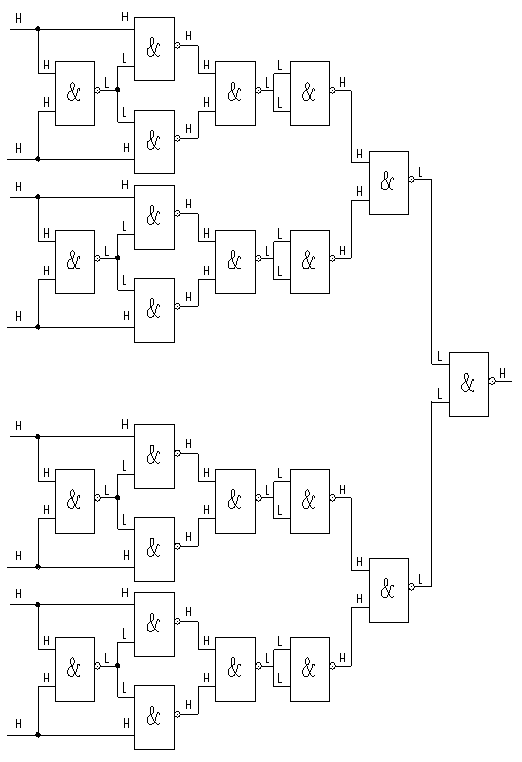

Achteingangs-Äquivalenz realisiert mit Zeieingangs-NAND

4. Verwandte Themen

	Aussagenlogik, Logik und Kombinatorik, Kanonische Normalformen - aber auch die Gesetze zur logischen Schaltungsentwicklung sowie auch ihre Vereinfachung spielen alle in diese Feld der Grundlagen. Hier einige Tipps, um diese näher zu beschnuppern, oder daran vollkommen zu verzweifeln.
	logische Grundfunktionen Logikfunktionen und technologische Fertigungsverfahren Transistor-Kennlinienfeld Beschreibung des Eingangssignalverhaltens für die Party-Aufgabe Logiktabelle mit 5 Eingängen und 4 Ausgängen TTL-Liste Bool'sches Aussagenkalkül

---
