	Findige Elektroniker aus Holland und England haben sich hingesetzt, und einen Microcontroller dazu überredet, die ENIGMA nachzubilden. Dabei hat man sich auf die Standardmaschinen M3 und M4 bei Heer und Marine bezogen, wobei zu beachten ist, dass die Schlüsselbildung der Marine M4-ENIGMA noch etwas komplexer war und von Bletchley-Park nicht dokumentiert wird :-(
	1. ENIGMA-Emulator für Echt-Dokumente   2. Was wir brauchen ...   3. Maschinen-Auswahl   4. Walzen-Auswahl   5. Ringstellung   6. Walzen-Ausgangsstellung   7. Das Steckbrett   8. Spruchschlüssel   9. der Text ... 10. Verwandte Themen
	ENIGMA   ENIGMA-Emulator von D. Rijmanants 2006 inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Wissen für Fortgeschrittene der Informatik
	... weitere nützliche Emulatoren sowie Anleitungen: ... der ist der Beste Install-Emulator!!! ... der ist der beste Web-Emulator!!! ... hier fehlt vieles - aber ausgezeichnete Veranschulichung!!! Englisch, aber OK ... hier gibt's Schlüssel verteilt über's Jahr ... mögliche lösbare Aufgaben im Februar 2018 sehr guter 4-Walzen-Simulator - aber diesen muss man studieren ;-) ENIGMA-Emulator der Humboldt-Universtät Berlin ACHTUNG: ... berichtigt und fachlich richtig gestellt per 10.2.2019  (Heer und Luftwaffe verfügten nicht über die Walzen VI bis VIII) die Abwehr hatte kein Steckbrett!!! ... unter Vorbehalt verwendbar ENIGMA-Machine-Emulator by Louise Date Schlüsselbuch ... korrekte, aber nicht durchgeprüfte ENIGMA-Aufgaben im Februar 2019 mit Lösungen

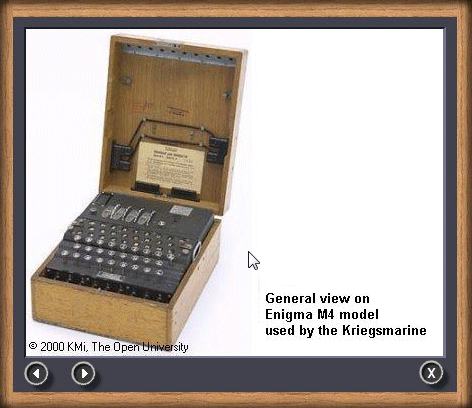

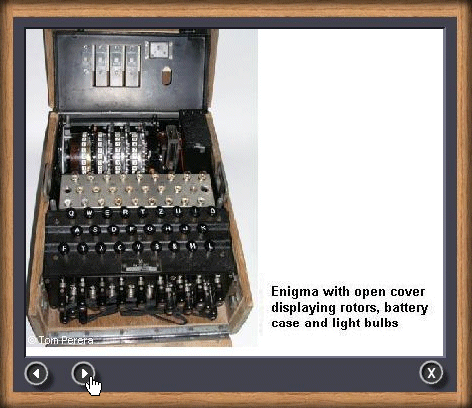

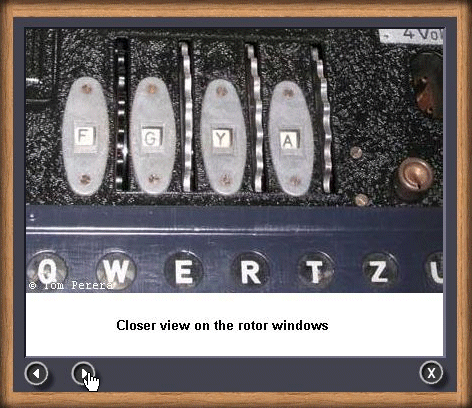

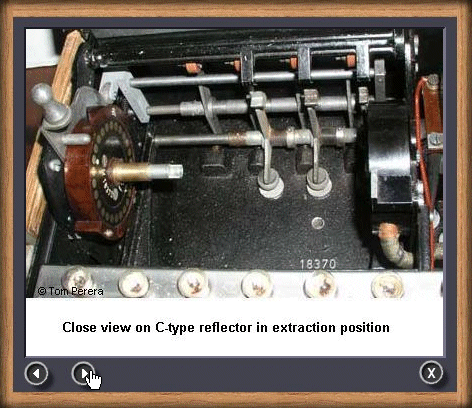

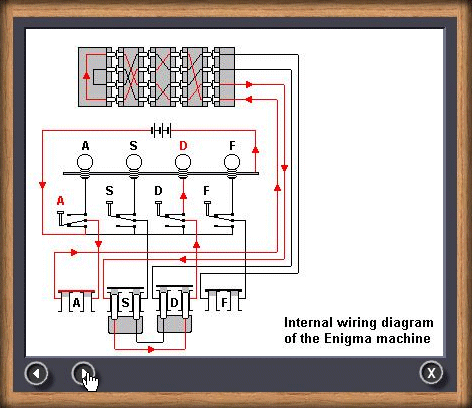

	Bilder zur ENIGMA ...

1. ENIGMA-Emulator für Echt-Dokumente

	Hier findet man einen Simulator für wirklich alle aktuell im Unterricht des Jahres 2016 verwendeten Arten der ENIGMA. Diese sind in der Lage, auch wirklich die historischen Funksprüche aus Bletchley wieder zu dechiffrieren. Allerdings ist die Bedienung sowie das Management nicht ganz einfach.

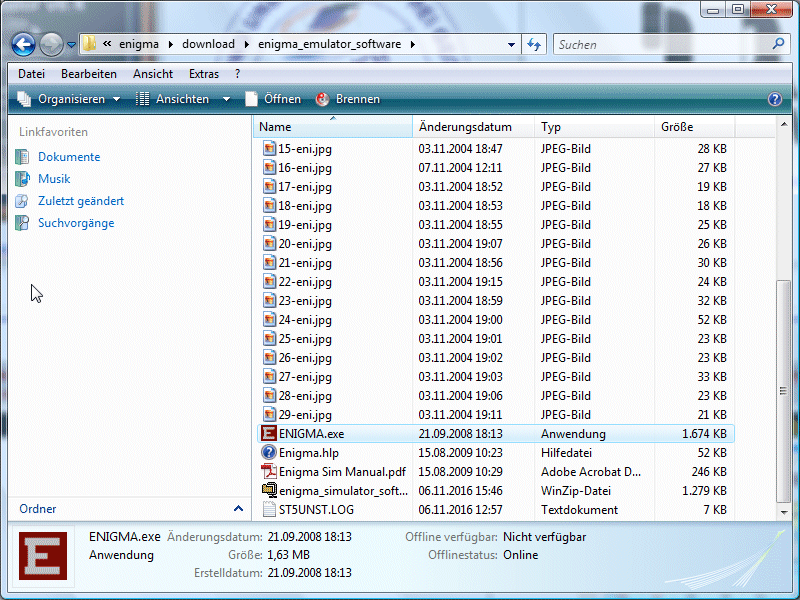

	Aufruf Vor- und Nachteile ... die konkrete Aufgabe Aufruf direkt - so sieht's aus - Link siehe unten!!! hier der Link zum unbedenklichen Download als ZIP-Datei - läuft unter allen WINDOWS-Versionen die Einstellungen können gespeichert werden - das ist der allergrößte Vorteil und wird so von keinem anderen Emulator unterstützt der Text kann automatisch bearbeitet werden reale Funksprüche möglich in ihrer Verarbeitung die wichtigsten Maschinen können emuliert werden relativ leicht in der Bedienung hervorragende Veranschaulichung Steckbrett wird einfach von der Ausgangs- zum Zielbuchse "gezogen" die Software muss nicht installiert werden alles dauert insgesamt länger, als mit den Web-Frontend-Emulatoren, aber alles ist dafür sehr genau nachvollziehbar die Zuordnung des Steckbretts ist technisch streng genommen gut gelöst - die Anwendung ist unübersichtlich und damit gewöhnungsbedürftig ... alles hätte grafisch nur etwas größer gestaltet werden können hier das Entschlüsseln eines Radiotelegramms (Funkspruch) - letzter Rundspruch des Großadmirals Dönitz vom 30.4.45
	und hier nun gibt's 'nen kompletten Funkspruch mit Dokumentation zur Dechiffrierung Beispiel-Sprüche
	... weil mitunter Ziffern verwendet werden - hier der kleine Wandler Alphabet zu Positionszahl: A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

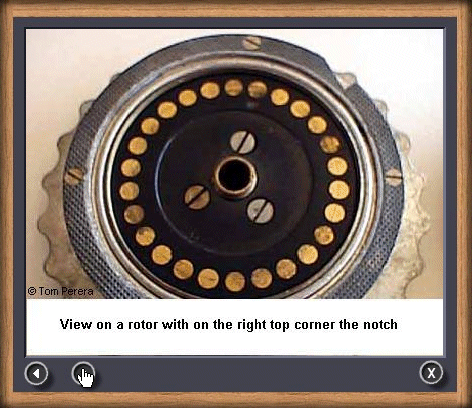

	Originalverdrahtung der ENIGMA-Walzen I -VIII, Beta and Gamma - nur damit lassen sich auch originale Funksprüche dechiffrieren     # Wiring Notch Turnover Input:   A B C D E F G H I J K L M N O P Q R S T U V W X Y Z     I E K M F L G D Q V Z N T O W Y H X U S P A I B R C J Y Q   II A J D K S I R U X B L H W T M C Q G Z N P Y F V O E M E   III B D F H J L C P R T X V Z N Y E I W G A K M U S Q O D V   IV E S O V P Z J A Y Q U I R H X L N F T G K D C M W B R J   V V Z B R G I T Y U P S D N H L X A W M J Q O F E C K H Z   VI J P G V O U M F Y Q B E N H Z R D K A S X L I C T W H,U Z,M   VII N Z J H G R C X M Y S W B O U F A I V L P E K Q D T H,U Z,M   VIII F K Q H T L X O C B J S P D Z R A M E W N I U Y G V H,U Z,M 'Greek'   'Walzen'     Beta L E Y J V C N I X W P B Q M D R T A K Z G F U H O S none M-4 only Gamma F S O K A N U E R H M B T I Y C W L Q P Z X V G J D none M-4 only           UKW   'Umkehrwalze'     B Y R U H Q S L D P X N G O K M I E B F Z C W V J A T none     C F V P J I A O Y E D R Z X W G C T K U Q S B N M H L none             `Thin' B E N K Q A U Y W J I C O P B L M D X Z V F T H R G S none M4 only `Thin' C R D O B J N T K V E H M L F C W Z A X G Y I P S U Q none M4 only Use 'Thin' UKW with 'Greek' wheels         Notes     Notch:   The location of advance notch on the index ring.     Turnover:   The letter appearing in window as the advance notch is engaged with the stepping lever.         Wheels Beta and Gamma have index rings but do not have notches.     'Thin' reflectors B and C are used only in the Model M-4 with Beta and Gamma wheels.
	Wie funktioniert das Verschlüsseln? Einstellungen laut Codebuch (Maschinenauswahl, Walzenauswahl, Ringstellung, Steckbrett, Grundstellung) drei- oder vierstelligen Spruchschlüssel festlegen mit den Grundeinstellungen den Spruchschlüssel zwei mal hintereinander chiffrieren - diese zwei Gruppen unbedingt mit senden jetzt die aktuellen Walzen auf den Spruchschlüssel setzen Klartext senden zweimal die Kenngruppe senden
	Wie funktioniert das Entschlüsseln? Einstellungen laut Codebuch (Maschinenauswahl, Walzenauswahl, Ringstellung, Steckbrett, Grundstellung) mit den Grundeinstellungen den Spruchschlüssel drei- oder vierstelligen Spruchschlüssel einlesen (die ersten 6 bzw. 8 Zeichen ergeben zwei mal den Spruchschlüssel) jetzt die aktuellen Walzen auf den Spruchschlüssel setzen Ciphertext empfangen zweimal sollte am Ende die Kenngruppe stehen

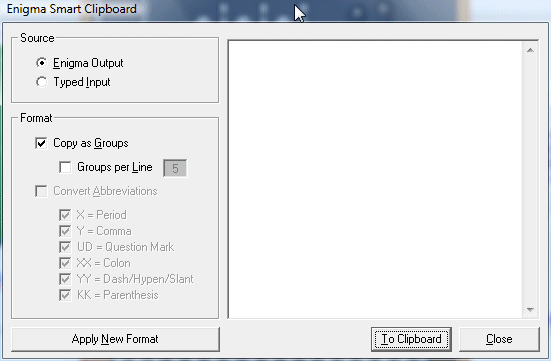

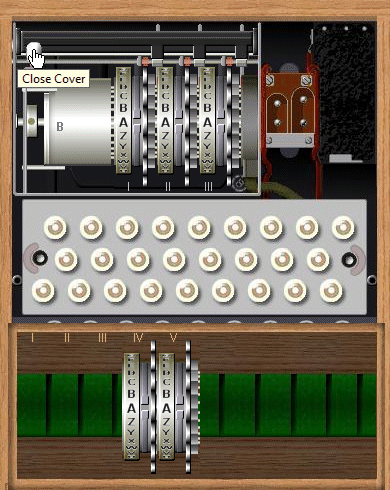

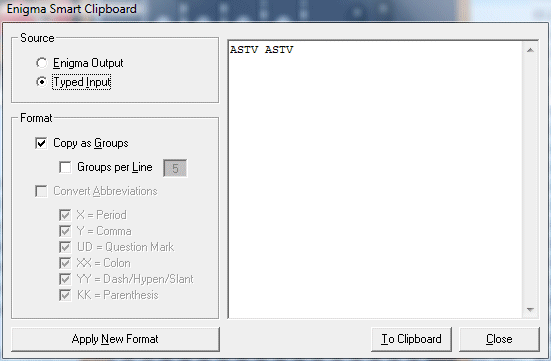

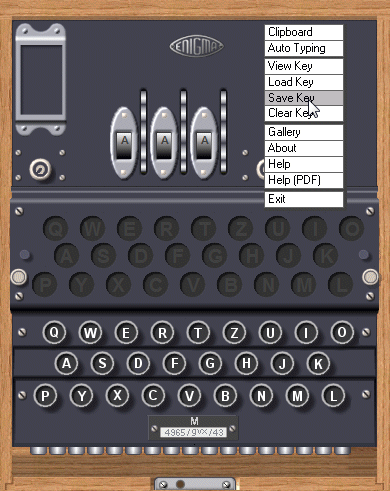

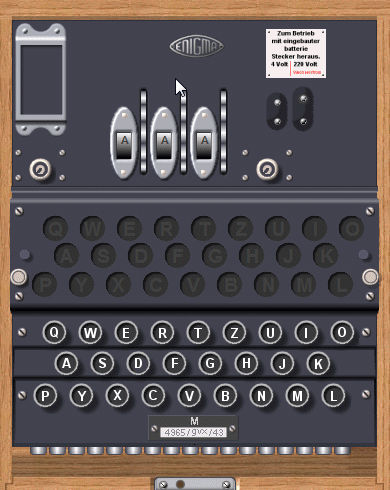

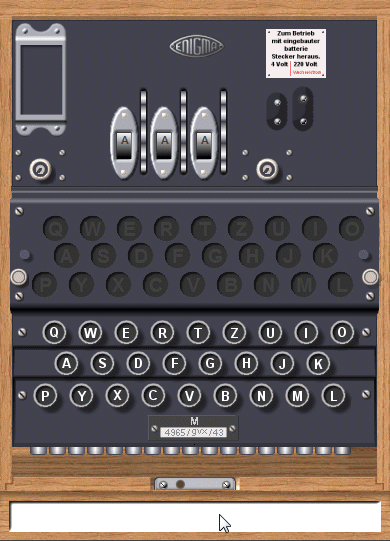

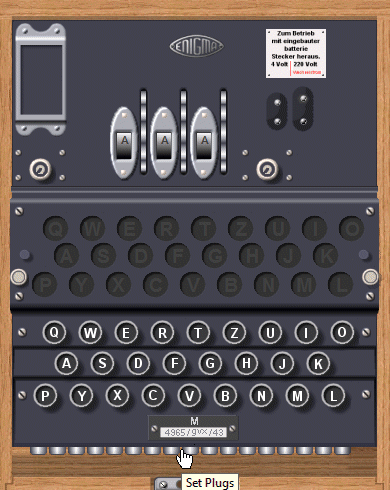

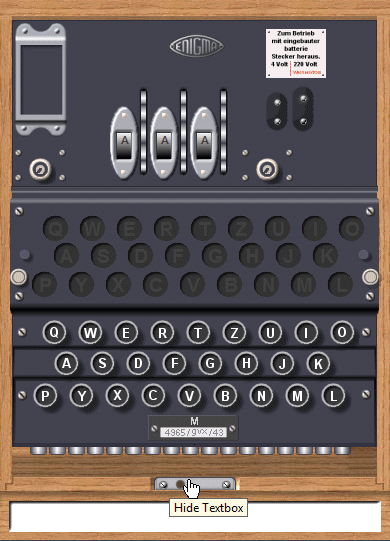

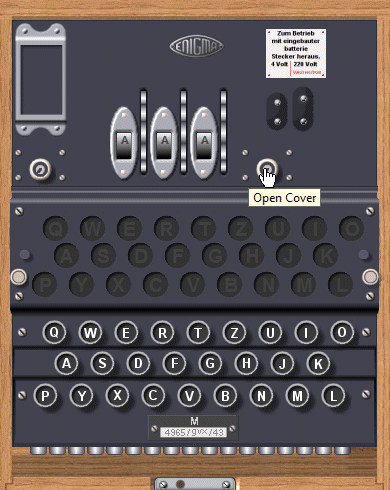

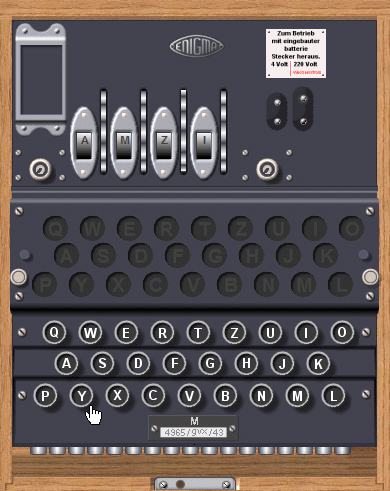

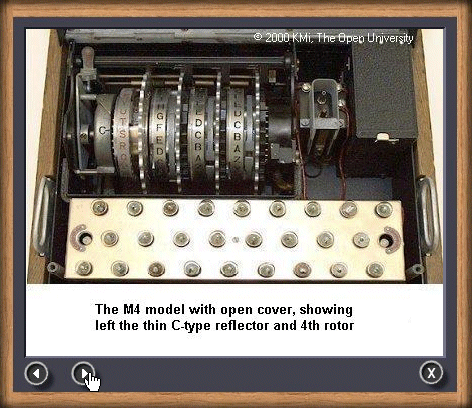

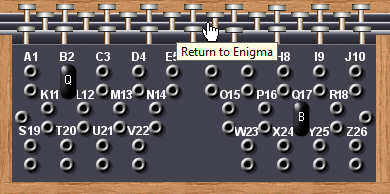

	... die Bedienung der Software in Grundzügen ... Software gestartet (muss nicht installiert werden) ... Deckel öffnen - hier!!! ... ansonsten kein Zugriff auf die Maschinenart, Walzenauswahl sowie Ringstellung hier!!!- wird der Deckel auch wieder geschlossen Texteingabebox zu- bzw. abschalten Direkteingabe in die Textbox   ... das Clip-Board ... das Steckbrett erreichen wir hier ... das Steckbrett erreichen wir hier ... Buchsen anklicken - hier sind "B" sowie "Q" miteinander verbunden ... und zurück zur ENIGMA ... ENIGMA Menüführung mit wichtigen Einträgen zur Steuerung ... Drehen der Walzen um ihre Achsen - Klick schaltet im Alphabet um eins höher ... Herausnehmen der bezeichneten Walze mit "Links-Klick" ... Erhöhen der Nockenposition "Links-Klick" um eins nach oben - Ausgangslage ist immer das "A" für den ersten Nocken (die Walzen VI bis VIII hatten zwei Nocken)!!! ... Erhöhen der Nockenposition "Links-Klick" um eins nach unten - Ausgangslage ist immer das "A" für den ersten Nocken (die Walzen VI bis VIII hatten zwei Nocken)!!! ... Zurücklegen der Walze in die Walzenkiste - Ausgangslage für wiederholte Entnahme ist dann immer das "A" für den ersten Nocken (die Walzen VI bis VIII hatten zwei Nocken)!!! ... Umschalten des Maschinen-Typs - die jeweils verfügbaren Walzen und Reflektoren werden mit angepasst ... Einlegen der Walze in die Kiste ... Herausnehmen der Walze aus der Kiste

2. Was wir brauchen ...

	Berühmtheit erlangte die ENIGMA wegen des ständigen Wettlaufs zwischen Verschlüsseln und Entschlüsseln der Funksprüche der Deutschen Truppen während des II. Weltkrieges. Mit kriegsentscheidend war, das auf deutscher Seite nicht bekannt war, dass in England der Nachrichtentext oft mit Stundenfrist später mit gelesen wurde.

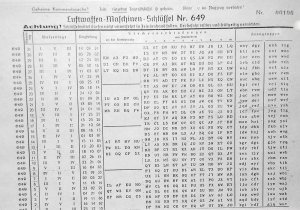

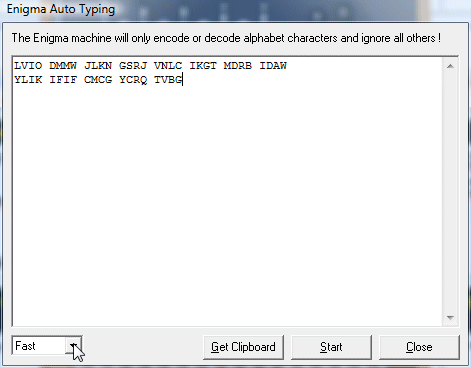

	ENIGMA M4-Einstellungen für den 30.4.1945 ... empfangener Ciphertext Codebuch-Auszug vom 40.4.1945 (... der ist echt) Umkehrwalze: C Walzenlage: Gamma, II, I, V (im ENIGMA Electronic-Display: c215) Ringstellung: ASOD Grundstellung: AMZI Steckerbrett: AD LR ZJ XI BU KV SW FH EN MY HRQN SMAD LVIO DMMW JLKN GSRJ VNLC IKGT MDRB IDAW YLIK IFIF CMCG YCRQ TVBG ... aktuelle Settings für das Beispiel

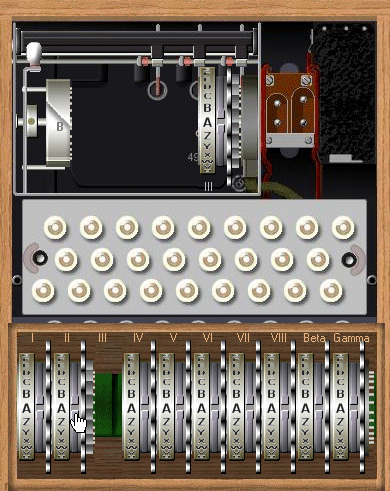

	Heeresdienstvorschrift Einsatz ENIGMA Maschinen-Auswahl Walzenauswahl sowie Walzenlage Ringstellung der ausgewählten Walzen Ausgangslage der ausgewählten Walzen Schlüsselanleitung zur Schlüsselmaschine Enigma vom 13. 1. 40 genau aus der Aufgabenstellung entnehmen!!! Häufigste Typen sind die: M4 Marine M3 Heer/Luftwaffe M3 Abwehr ... die Typ-Auswahl stellt gleichzeitig die möglichen Walzen zur Verfügung jede Walze kann nur einmal aus dem Kasten entnommen werden Umkehrwalze sowie Griechenwalze sind voneinander getrennt die Griechenwalze wird gegebenenfalls zuerst eingesetzt die Walzenauswahl ist abhängig vom jeweiligen ENIGMA-Typ Nockeneinstellung (Ringstellung geht nur bei herausgenommener Walze) Ausgangslage (auch nach vorheriger Einstellung der Nocken) ist immer "A" die Walzen VI bis VIII hatten zwei Nocken!!! nur bei zugeklapptem Deckel möglich mit der Maus auf der Spitze des Zahnkranzes der betreffenden Walze anfassen

3. Maschinen-Auswahl

Hierbei müssen zwei Schritte absolviert werden. Zuerst die Auswahl der konkret verwendeten Software, zum zweiten die Wahl der betreffenden Maschine. Die wichtigsten in der aktuell verwendeten Aufgabenstellungen sind die M4-ENIGMA, die ENIMA M3 (Heer & Marine), die ENIGMA I (Heer/Luftwaffe) sowie die ENIGMA Abwehr/Bletchley.

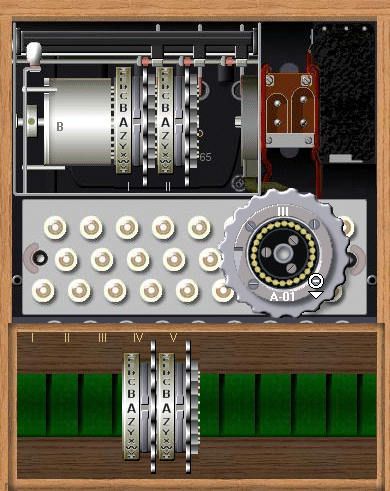

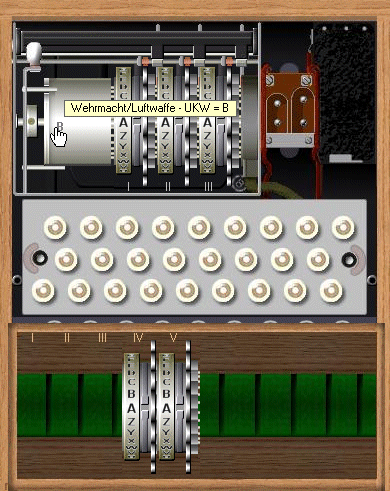

... Software-Wahl Maschinenauswahl Möglichkeiten mit der Universal-ENIGMA Software-Auswahl hier der Link zum unbedenklichen Download als ZIP-Datei - läuft unter allen WINDOWS-Versionen Auswahl ENIGMA M4 U-Boote - Shark Wehrmacht/Luftwaffe - UKW = "B" oder "C" Kriegsmarine M3 - UKW  = "B" oder "C" Kriegsmarine M4 - UKW  = "B" oder "C" es fehlen also die Maschinen der Abwehr, der Reichsbahn, der Polizei sowie die TIRPITZ-Maschinen - das ist aber verwindbar, da die Masse der Aufgabe gelöst werden kann

4. Walzen-Auswahl

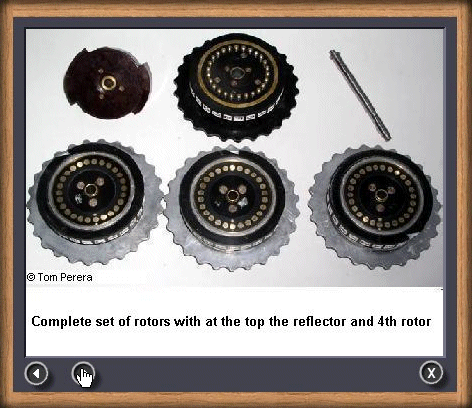

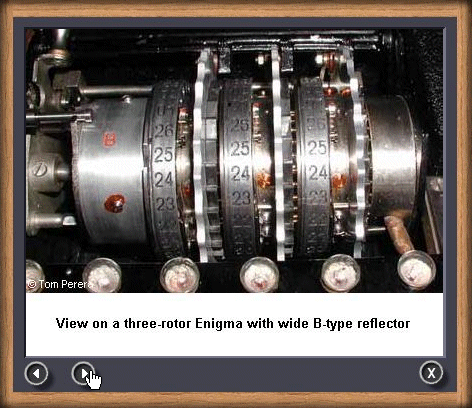

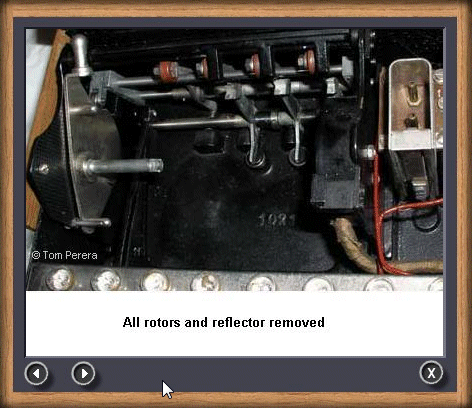

Anfänglich verfügte die ENIGMA I über einen Satz von 5 Walzen - die Umkehrwalze konnte aus einer Gruppe von A bis C ausgewählt werden. Da die Sicherheit besonders in der Marine immer wieder in Frage gestellt wurde, führte die U-Boot-Marine im Februar 1941 die ENIGMA M 4 ein - mit einer Walze zusätzlich im Schlüsselsatz sowie der Ergänzung des des Walzensatzes mit der Besonderheit, dass diese auch noch über jeweils zwei Nocken verfügten

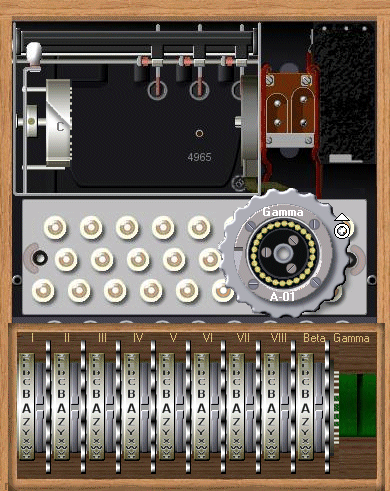

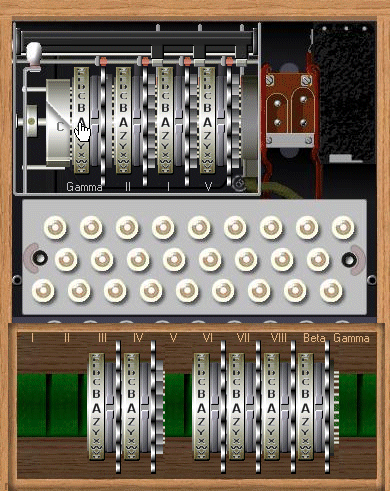

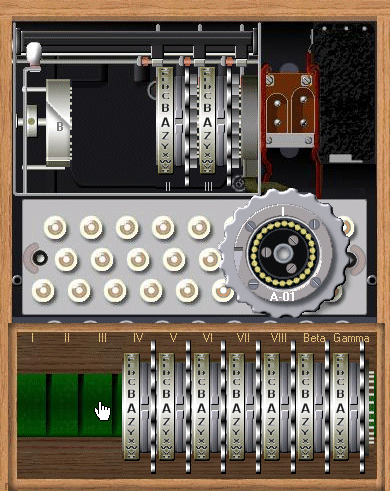

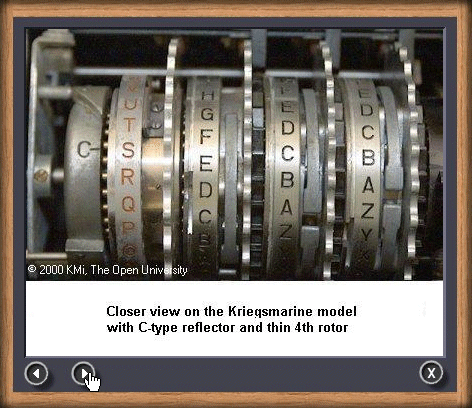

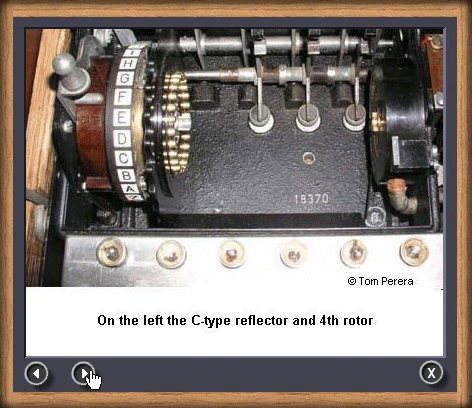

... die Walzenauswahl Auswahl der Umkerwalze C sowie der Griechenwalze γ - GAMMA

5. Ringstellung

	Die Standard-Sprucheinstellungen zielen auf den Funkspruch von Großadmiral Dönitz vom 30.4.45 und werden nach erfolgreicher Initialisierung der ENIGMA-E automatisch eingenommen. Wir machen das aber diesem Falle manuell.
	Aktuelle Ringstellung Positionstabelle des Alphabets Ringstellung: ASOD oder 1 19 15 4 die Ringstellung laut Aufgabe A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 ... die Einträge mit der linken Maus-Taste nach oben geschalten ... unterhalb des Quer-Radius wird um eine Position nach unten geschalten

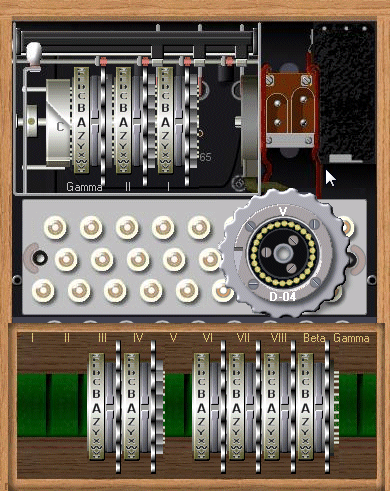

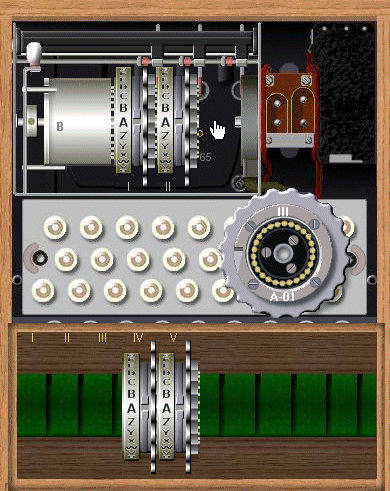

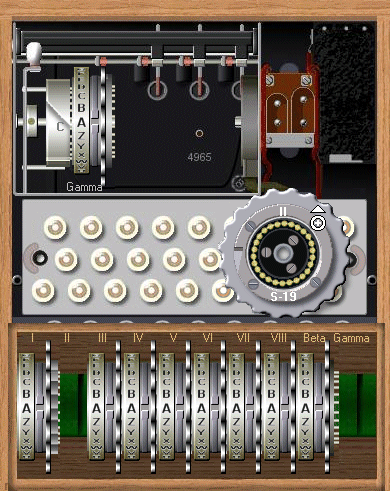

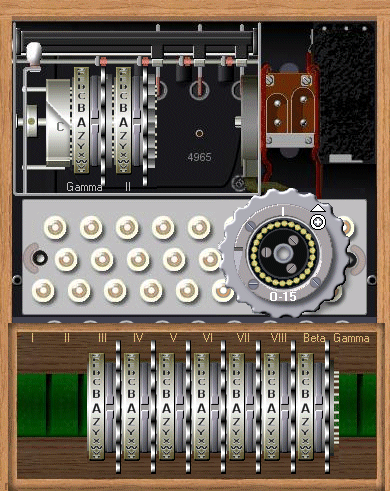

	... Umkehr- und Griechenwalze erste Walze zweite Walze dritte Walze Walzenlage: II, I, V Auswahl der Umkehrwalze C sowie der Griechenwalze γ - GAMMA mit Ringstellung "A" erste Walze - II - Ringstellung "A" bzw. 1 zweite Walze - I - Ringstellung "S" bzw. 19 dritte Walze - V - Ringstellung "O" bzw. 15 Walzenlage Gesamteinstellungen

6. Walzen-Ausgangsstellung

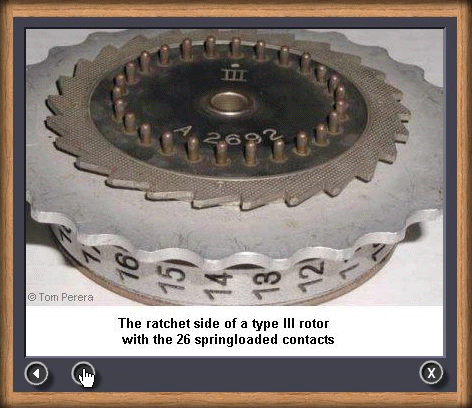

Da die Walzen mit jeder Tastenbetätigung um eine Position weiter schalten, muss eine Grundeinstellung - ergo eine Ausgangslage eingestellt werden. Das ist die Kombination, welche im Walzenfenster aktuell sichtbar sind. Das Weiterschalten funktioniert nach dem Übertragsprinzip von klassischen Tachometern - zumindest für die Walzen I bis V, die Walzen VI bis VIII haben auf eine Umdrehung hin zwei mal geschalten.

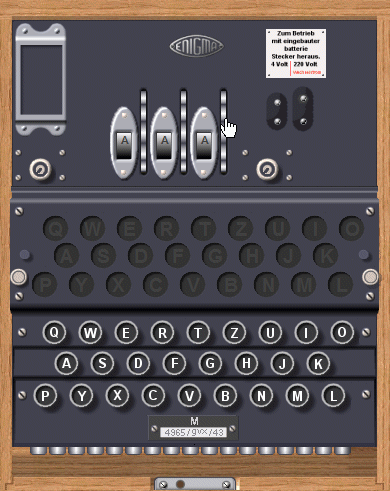

Aktuelle Grundstellung Positionstabelle des Alphabets Walzen-Grundeinstellung: AMZI oder 1 13 26 9 Walzenlage Gesamteinstellungen A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 ... die Einträge können durch "+" bzw. "-" Taste geschalten werden ... es ist aber auch möglich, die aktuellen Einträge zu markieren und zu überschreiben

7. Das Steckbrett

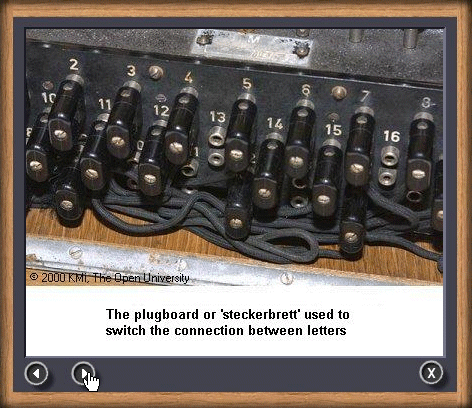

... auch diese Einstellungen werden aus dem Code-Buch mit den jeweiligen Tageseinstellungen übernommen. Das Steckbrett kann man als eine Art Walze eben nur mit zehn Buchstaben verstehen, welche mit weiteren zehn konstant ausgetauscht werden. Die nicht mit im Steckbrett erfassten Zeichen waren so zu sagen über das Steckbrett hin konstant - heißt: Eingabe- gleich Ausgabezeichen. Alle Einstellungen bis hier findet man im Codebuch, wenn es denn verfügbar ist!

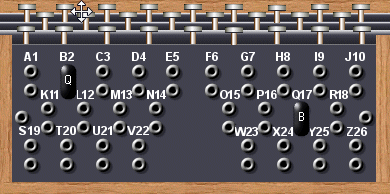

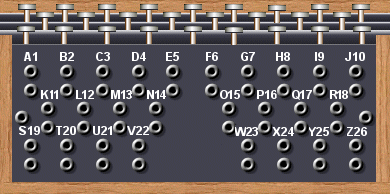

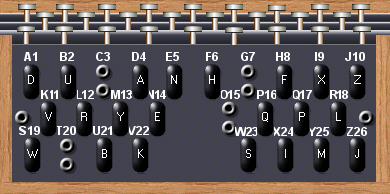

Aktuelle Vorgaben nach Beispiel Einstellungen gesetzt und aktiviert!!! Steckerbrett: AD LR ZJ XI BU KV SW FH EN MY Steckbrett nach Beispiel gesetzt - schwer einzustellen - unübersichtlich aber vollständig

8. der Spruchschlüssel

	... hier nun kam der jeweilige Funker unter strengsten Anweisungen selbst zum Einsatz. Er musste eine jeweils drei- für die ENIGMA M4 eine vierstellige Kombination aus Buchstaben jeweils zwei mal senden und mit den Grundeinstellungen verschlüsseln.

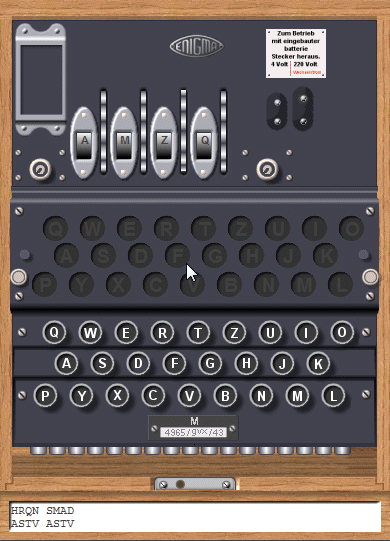

	wir entschlüsseln aber - und dafür nutzen wir bei der M4-ENIGMA die ersten acht Zeichen, bei allen anderen Varianten die ersten sechs Zeichen - im Beispiel die ersten zwei Vierer-Gruppen: ... eingegebener "Spruchschlüssel" ... ausgelesener Spruchschlüssel ... im Beispiel HRQN SMAD ASTV ASTV ... Spruchschlüssel mit ASTV erkannt
	kommt die gleiche Vierergruppe zwei mal identisch, so ist die Wahrscheinlichkeit sehr hoch, dass alles richtig ist!!! Die Grundstellung der Walzen im Display werden aktuell für das Beispiel auf ASTV gesetzt
	... am Ende des korrekten Spruches hat der Funker den Spruchschlüssel nochmals mit zwei Vierer-Gruppen angefügt - diese sollten folglich korrekt lesbar sein

9. der Text ...

	Ist schon ein heißes Teil und in Insider-Kreisen ziemlich begehrt. Die limitierte Auflage macht es etwas schwer, eine ENIGMA-E zu bekommen, selbst dann, wenn man bereit ist, den happigen Preis zu bezahlen. Natürlich gerät insbesondere der Bau eines Gehäuses zum internen Wettbewerb der gesamten Gilde - aber sehen sie selbst:

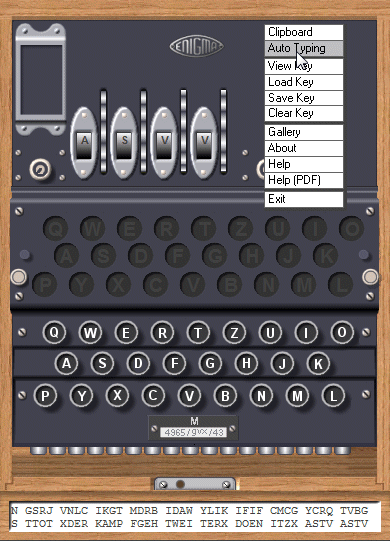

	... Spruchschlüssel mit ASTV erkannt ... Spruchschlüssel mit ASTV eingestellt ... Spruch komplett dechiffriert ASTV ASTV DERF UEHR ERIS TTOT XDER KAMP FGEH TWEI TERX DOEN ITZX ASTV ASTV

10. Verwandte Themen

	Für eine ganze Ära waren die Rotoverschlüsselungsmaschinen von entscheidender Bedeutung und ihr Prinzip war streng genommen, eine maximale Anzahl von Schlüsselkombinationen zu generieren, deren Rückgewinnung damit extrem aufwändig, aber wie die Geschichte zeigt, eben nicht unmöglich war.
	Bunbury-Streifen Depth - Einbrüche in Chiffre und Maschinen Turing-Welchman-Bomb-Simulator Kisses Zygalski-Sheets   Cillies Cribs Henryk Zygalski Rasterschlüssel 44
