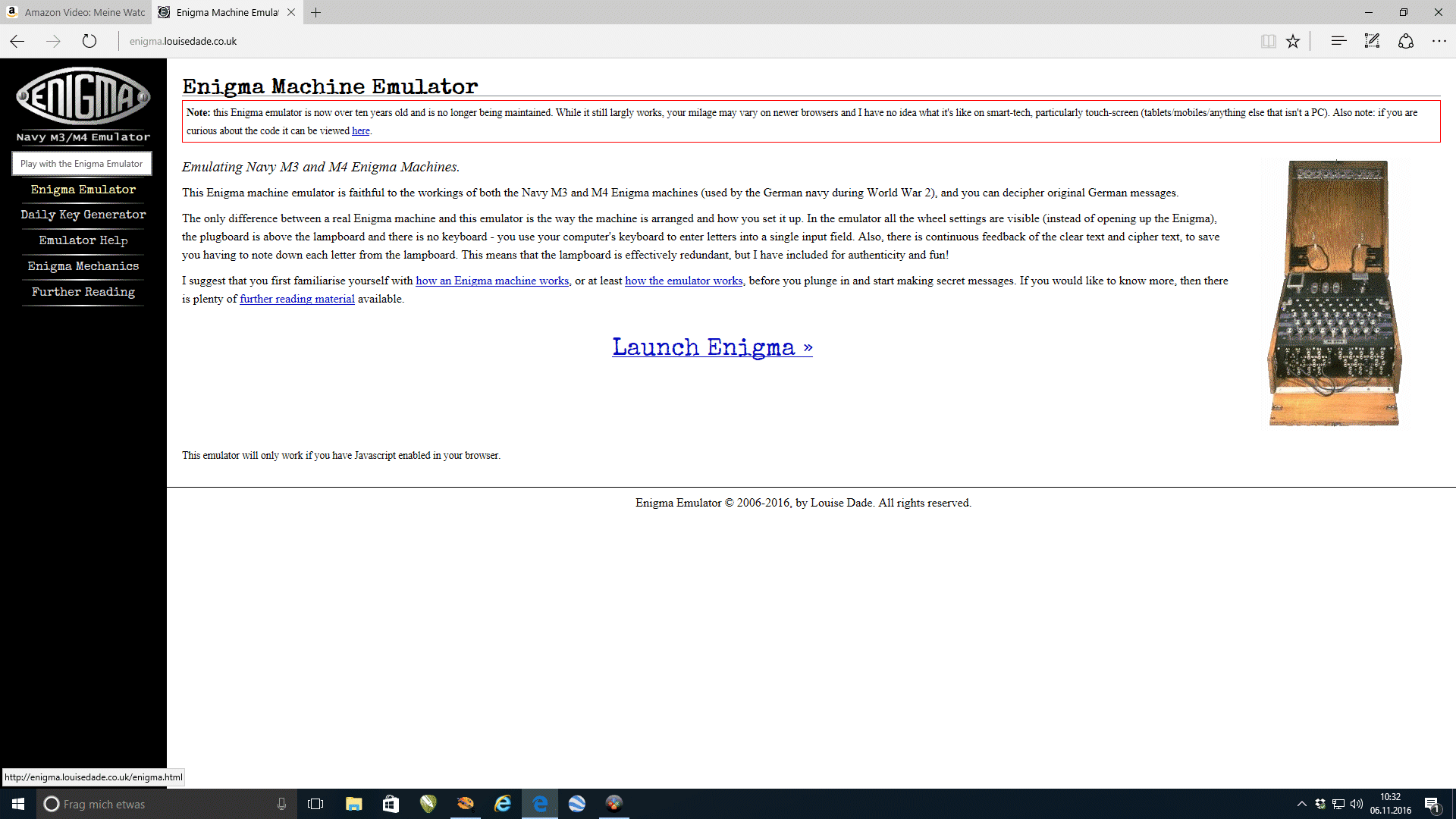

Bedienungsanleitung für ENIGMA-Machine-EMULATOR by Louise Dade

Letztmalig dran rumgefummelt: 07.11.16 08:34:48

	Findige Elektroniker aus Holland und England haben sich hingesetzt, und einen Microcontroller dazu überredet, die ENIGMA nachzubilden. Dabei hat man sich auf die Standardmaschinen M3 und M4 bei Heer und Marine bezogen, wobei zu beachten ist, dass die Schlüsselbildung der Marine M4-ENIGMA noch etwas komplexer war und von Bletchley-Park nicht dokumentiert wird :-(
	1. ENIGMA-Emulator für Echt-Dokumente   2. Was wir brauchen ...   3. Maschinen-Auswahl   4. Walzen-Auswahl   5. Ringstellung   6. Walzen-Ausgangsstellung   7. Das Steckbrett   8. Spruchschlüssel   9. der Text ... 10. Verwandte Themen
	ENIGMA   ENIGMA-Machine-Emulator by Louise Date inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Wissen für Fortgeschrittene der Informatik
	... weitere nützliche Emulatoren sowie Anleitungen: ... der ist der Beste!!! ... hier fehlt vieles - aber ausgezeichnete Veranschaulichung!!! Englisch, aber OK     ENIGMA-Emulator von D. Rijmanants 2006 ... unter Vorbehalt verwendbar

1. ENIGMA-Emulator für Echt-Dokumente

	Hier findet man einen Simulator für wirklich alle aktuell im Unterricht des Jahres 2016 verwendeten Arten der ENIGMA. Diese sind in der Lage, auch wirklich die historischen Funksprüche aus Bletchley wieder zu dechiffrieren. Allerdings ist die Bedienung sowie das Management nicht ganz einfach.
	Aufruf Vor- und Nachteile ... die konkrete Aufgabe ENIGMA-Machine-Emulator by Louise Date reale Funksprüche möglich in ihrer Verarbeitung alle Maschinen können emuliert werden relativ leicht ein falscher Tastendruck und alles geht von vorne los nervig ist das händige Eintragen des Steckbrettes - dabei darf man keine Fehler machen nicht vergessen, das Steckbrett zu aktivieren hier das Entschlüsseln eines Radiotelegramms (Funkspruch) - letzter Rundspruch des Großadmirals Dönitz vom 30.4.45
	und hier nun gibt's 'nen kompletten Funkspruch mit Dokumentation zur Dechiffrierung Beispiel-Sprüche
	... weil mitunter Ziffern verwendet werden - hier der kleine Wandler Alphabet zu Positionszahl: A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
	Originalverdrahtung der ENIGMA-Walzen I -VIII, Beta and Gamma - nur damit lassen sich auch originale Funksprüche dechiffrieren     # Wiring Notch Turnover Input:   A B C D E F G H I J K L M N O P Q R S T U V W X Y Z     I E K M F L G D Q V Z N T O W Y H X U S P A I B R C J Y Q   II A J D K S I R U X B L H W T M C Q G Z N P Y F V O E M E   III B D F H J L C P R T X V Z N Y E I W G A K M U S Q O D V   IV E S O V P Z J A Y Q U I R H X L N F T G K D C M W B R J   V V Z B R G I T Y U P S D N H L X A W M J Q O F E C K H Z   VI J P G V O U M F Y Q B E N H Z R D K A S X L I C T W H,U Z,M   VII N Z J H G R C X M Y S W B O U F A I V L P E K Q D T H,U Z,M   VIII F K Q H T L X O C B J S P D Z R A M E W N I U Y G V H,U Z,M 'Greek'   'Walzen'     Beta L E Y J V C N I X W P B Q M D R T A K Z G F U H O S none M-4 only Gamma F S O K A N U E R H M B T I Y C W L Q P Z X V G J D none M-4 only           UKW   'Umkehrwalze'     B Y R U H Q S L D P X N G O K M I E B F Z C W V J A T none     C F V P J I A O Y E D R Z X W G C T K U Q S B N M H L none             `Thin' B E N K Q A U Y W J I C O P B L M D X Z V F T H R G S none M4 only `Thin' C R D O B J N T K V E H M L F C W Z A X G Y I P S U Q none M4 only Use 'Thin' UKW with 'Greek' wheels         Notes     Notch:   The location of advance notch on the index ring.     Turnover:   The letter appearing in window as the advance notch is engaged with the stepping lever.         Wheels Beta and Gamma have index rings but do not have notches.     'Thin' reflectors B and C are used only in the Model M-4 with Beta and Gamma wheels.

2. Was wir brauchen ...

	Berühmtheit erlangte die ENIGMA wegen des ständigen Wettlaufs zwischen Verschlüsseln und Entschlüsseln der Funksprüche der Deutschen Truppen während des II. Weltkrieges. Mit kriegsentscheidend war, das auf deutscher Seite nicht bekannt war, dass in England der Nachrichtentext oft mit Stundenfrist später mit gelesen wurde.
	ENIGMA M4-Einstellungen für den 30.4.1945 ... empfangener Ciphertext Codebuch-Auszug vom 40.4.1945 (... der ist echt) Umkehrwalze: C Walzenlage: Gamma, II, I, V (im ENIGMA Electronic-Display: c215) Ringstellung: ASOD Grundstellung: AMZI Steckerbrett: AD LR ZJ XI BU KV SW FH EN MY HRQN SMAD LVIO DMMW JLKN GSRJ VNLC IKGT MDRB IDAW YLIK IFIF CMCG HRQN SMAD
	Heeresdienstvorschrift Einsatz ENIGMA Maschinen-Auswahl Walzenauswahl sowie Walzenlage Ringstellung Ausgangslage Schlüsselanleitung zur Schlüsselmaschine Enigma vom 13. 1. 40 genau aus der Aufgabenstellung entnehmen!!! Häufigste Typen sind die: M4 Marine M3 Heer/Luftwaffe M3 Abwehr jede Walze kann nur einmal aus dem Kasten entnommen werden Umkehrwalze sowie Griechenwalze sind miteinander kombiniert

3. Maschinen-Auswahl

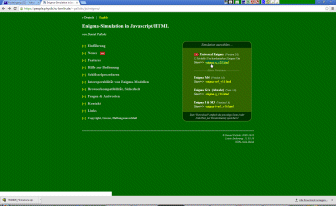

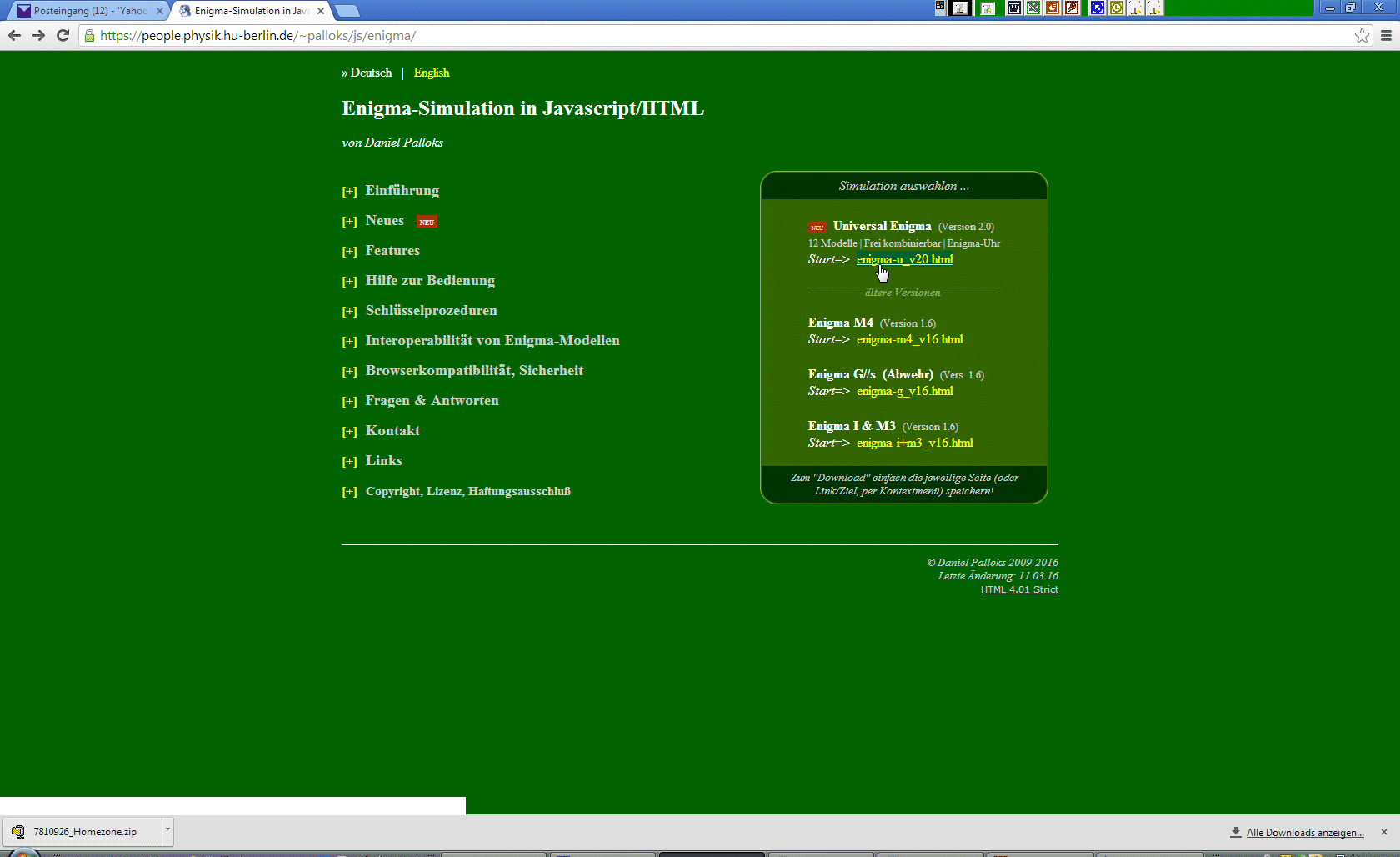

	Hierbei müssen zwei Schritte absolviert werden. Zuerst die Auswahl der konkret verwendeten Software, zum zweiten die Wahl der betreffenden Maschine. Die wichtigsten in der aktuell verwendeten Aufgabenstellungen sind die M4-ENIGMA, die ENIMA M3 (Heer & Marine), die ENIGMA I (Heer/Luftwaffe) sowie die ENIGMA Abwehr/Bletchley.

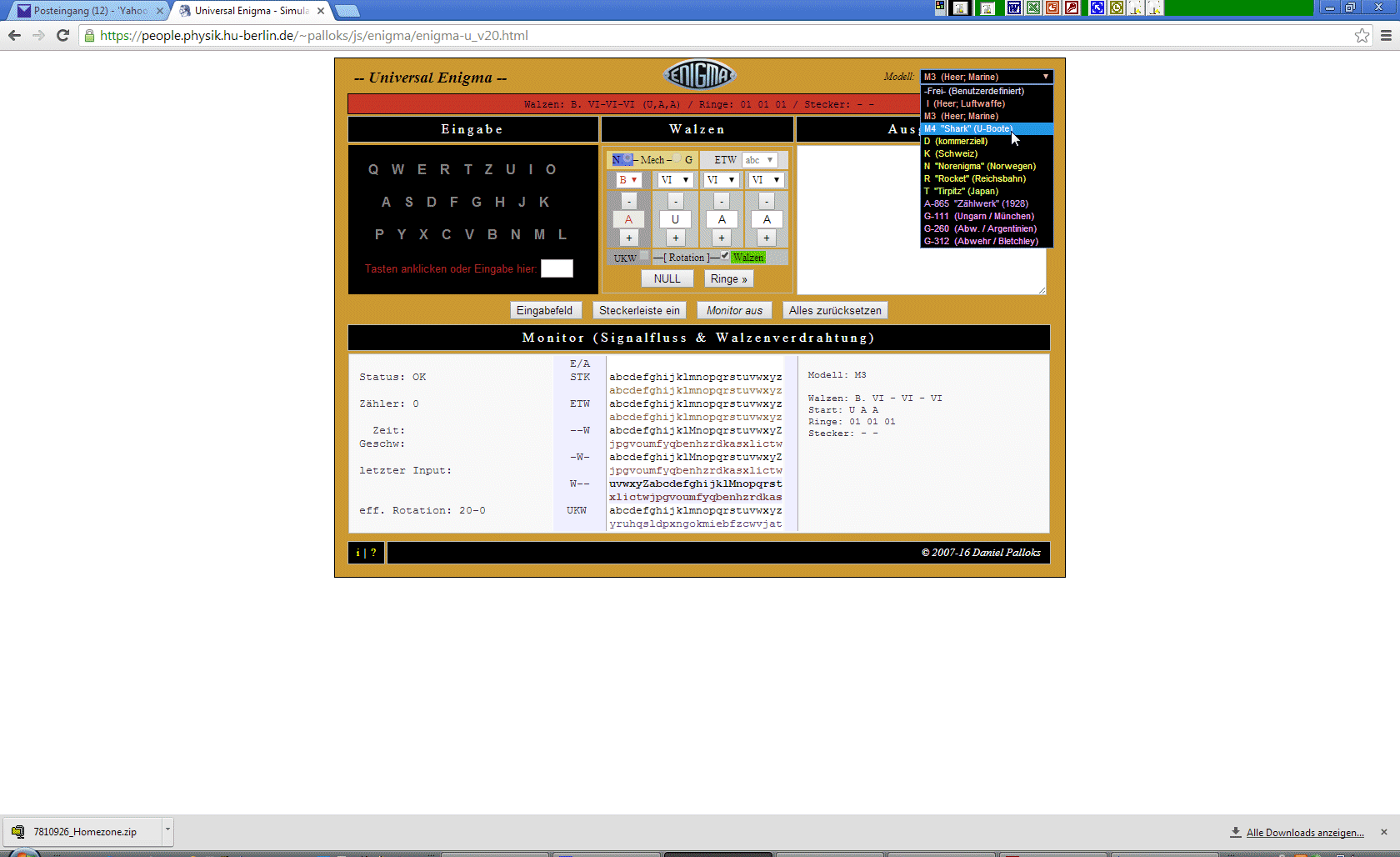

	... Software-Wahl Maschinenauswahl Möglichkeiten Software-Auswahl Auswahl ENIGMA M4 U-Boote - Shark

4. Walzen-Auswahl

Anfänglich verfügte die ENIGMA I über einen Satz von 5 Walzen - die Umkehrwalze konnte aus einer Gruppe von A bis C ausgewählt werden. Da die Sicherheit besonders in der Marine immer wieder in Frage gestellt wurde, führte die U-Boot-Marine im Februar 1941 die ENIGMA M 4 ein - mit einer Walze zusätzlich im Schlüsselsatz sowie der Ergänzung des des Walzensatzes mit der Besonderheit, dass diese auch noch über jeweils zwei Nocken verfügten

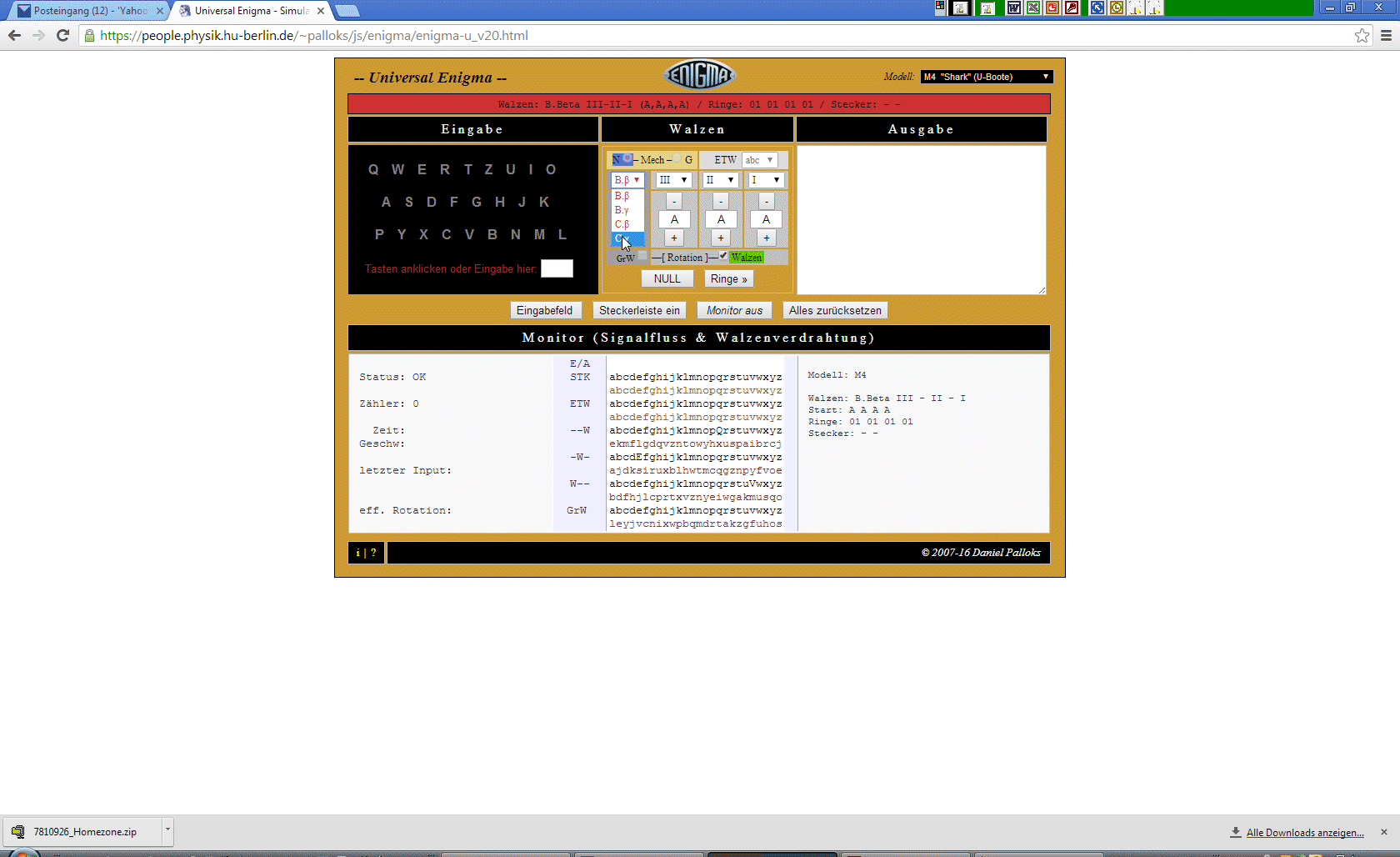

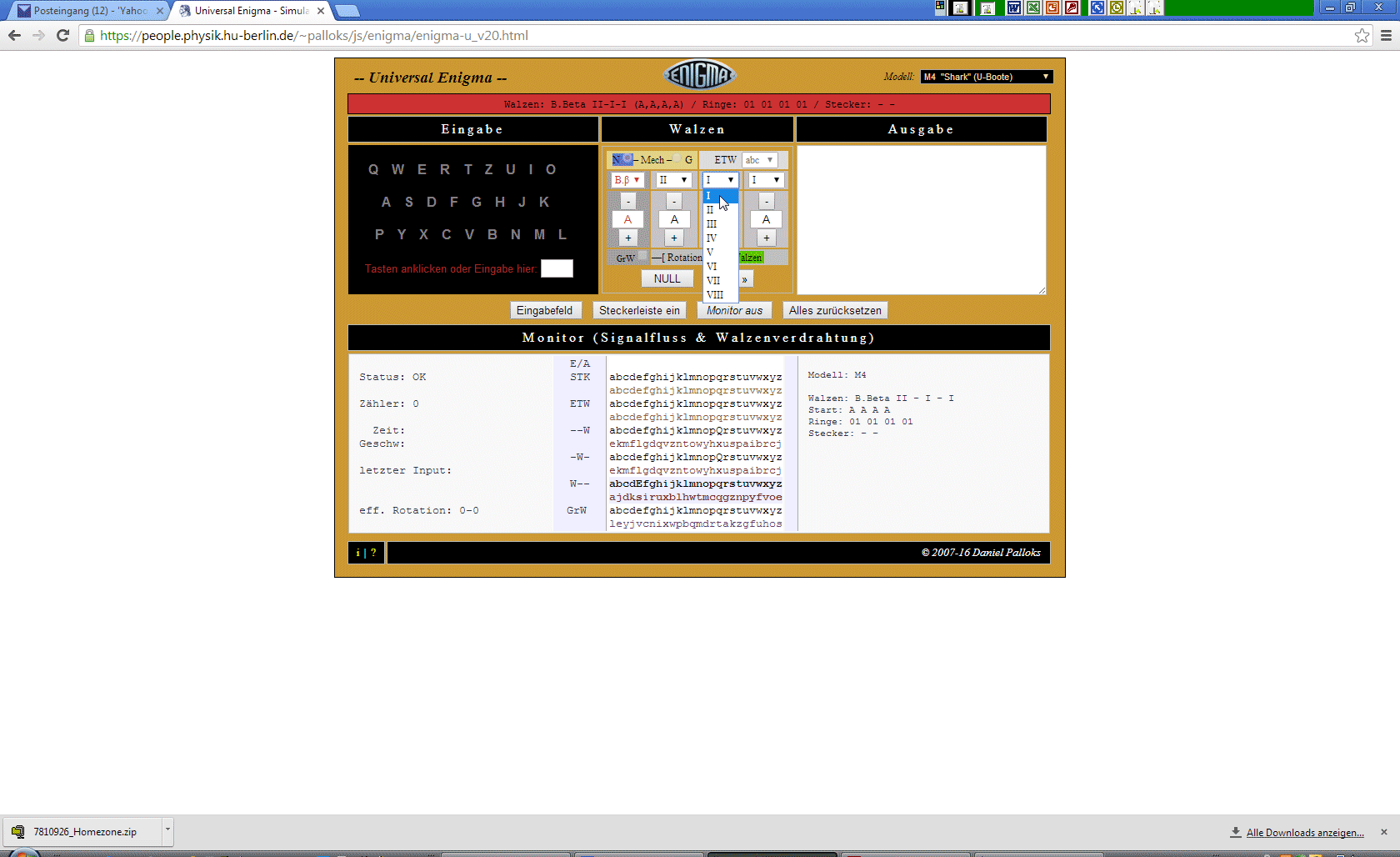

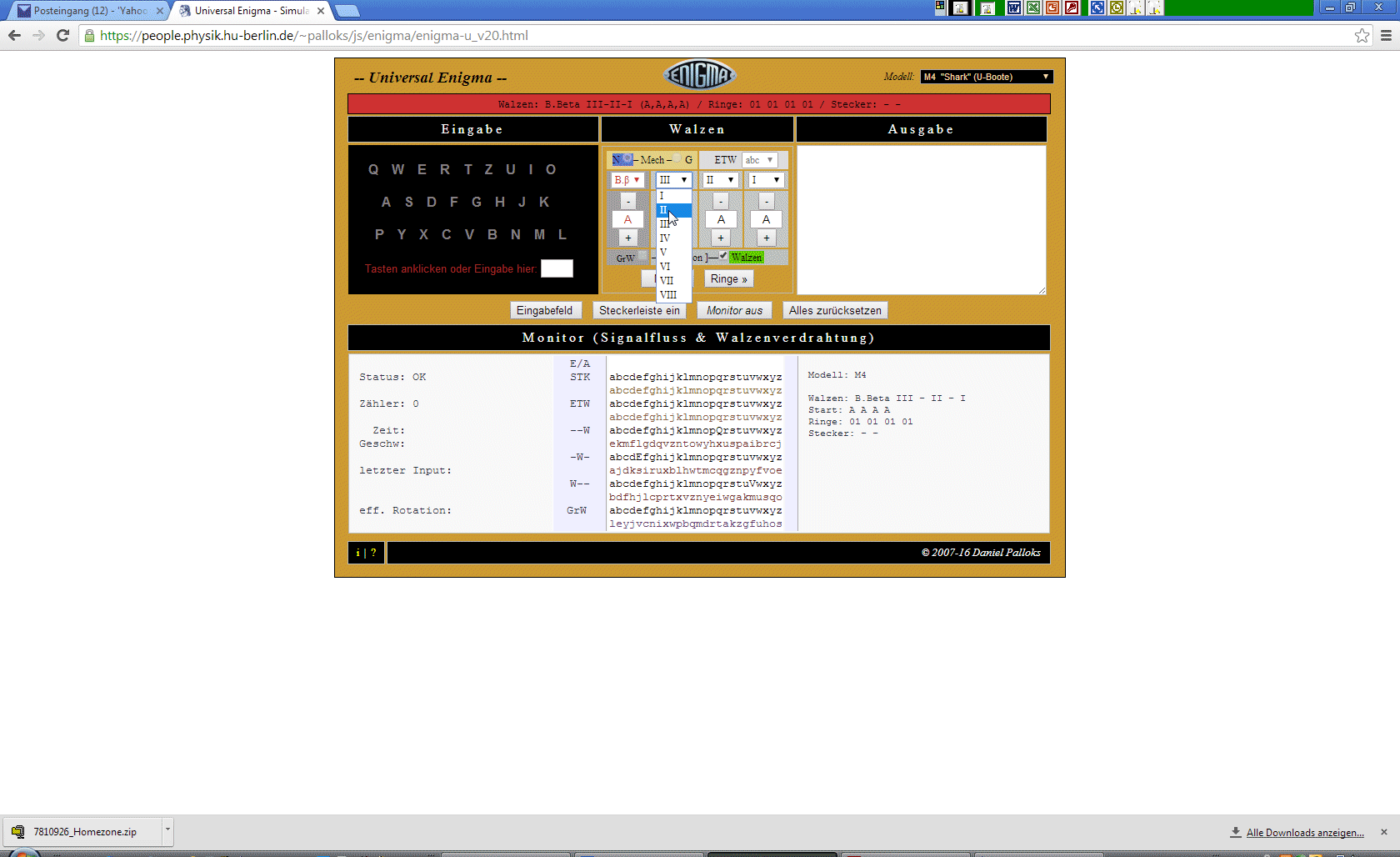

... Umkehr- und Griechenwalze erste Walze zweite Walze dritte Walze Walzenlage: II, I, V Auswahl der Umkerwalze C sowie der Griechenwalze γ - GAMMA erste Walze - II zweite Walze - I dritte Walze - V Walzenlage für das Beispiel: II, I,V

5. Ringstellung

	Die Standard-Sprucheinstellungen zielen auf den Funkspruch von Großadmiral Dönitz vom 30.4.45 und werden nach erfolgreicher Initialisierung der ENIGMA-E automatisch eingenommen. Wir machen das aber diesem Falle manuell.

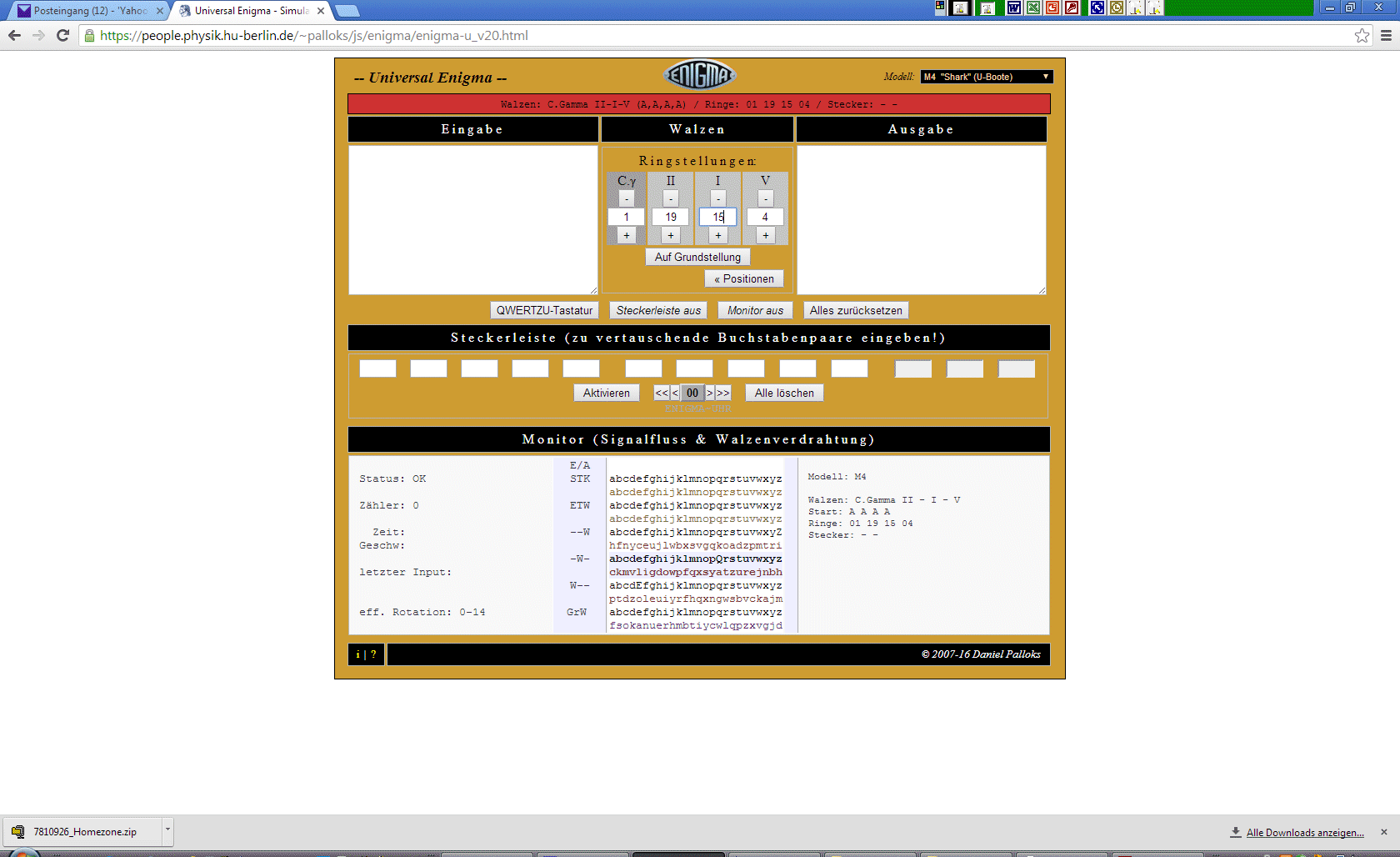

	Aktuelle Ringstellung Positionstabelle des Alphabets Ringstellung: ASOD oder 1 19 15 4 die Ringstellung laut Aufgabe A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 ... die Einträge können durch "+" bzw. "-" Taste geschalten werden ... es ist aber auch möglich, die aktuellen Einträge zu markieren und zu überschreiben

6. Walzen-Ausgangsstellung

Da die Walzen mit jeder Tastenbetätigung um eine Position weiter schalten, muss eine Grundeinstellung - ergo eine Ausgangslage eingestellt werden. Das ist die Kombination, welche im Walzenfenster aktuell sichtbar sind. Das Weiterschalten funktioniert nach dem Übertragsprinzip von klassischen Tachometern - zumindest für die Walzen I bis V, die Walzen VI bis VIII haben auf eine Umdrehung hin zwei mal geschalten.

Aktuelle Grundstellung Positionstabelle des Alphabets Walzen-Grundeinstellung: AMZI oder 1 13 26 9 die Ringstellung laut Aufgabe A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26                                                     ... die Einträge können durch "+" bzw. "-" Taste geschalten werden ... es ist aber auch möglich, die aktuellen Einträge zu markieren und zu überschreiben

7. Das Steckbrett

	... hier nun kam der jeweilige Funker unter strengsten Anweisungen selbst zum Einsatz. Er musste eine jeweils drei- für die ENIGMA M4 eine vierstellige Kombination aus Buchstaben jeweils zwei mal senden und mit den Grundeinstellungen verschlüsseln.
	beim Verschlüsseln mit den aktuellen Grundeinstellungen ergibt das für die Zeichenkombination UTFJ UTFJ (ENIGMA-M4): QSHG QZRN

8. der Spruchschlüssel

	... hier nun kam der jeweilige Funker unter strengsten Anweisungen selbst zum Einsatz. Er musste eine jeweils drei- für die ENIGMA M4 eine vierstellige Kombination aus Buchstaben jeweils zwei mal senden und mit den Grundeinstellungen verschlüsseln.
	beim Verschlüsseln mit den aktuellen Grundeinstellungen ergibt das für die Zeichenkombination UTFJ UTFJ (ENIGMA-M4): QSHG QZRN

9. der Text ...

	Ist schon ein heißes Teil und in Insider-Kreisen ziemlich begehrt. Die limitierte Auflage macht es etwas schwer, eine ENIGMA-E zu bekommen, selbst dann, wenn man bereit ist, den happigen Preis zu bezahlen. Natürlich gerät insbesondere der Bau eines Gehäuses zum internen Wettbewerb der gesamten Gilde - aber sehen sie selbst:
	http://www.xat.nl/enigma-e/

10. Verwandte Themen

	Für eine ganze Ära waren die Rotoverschlüsselungsmaschinen von entscheidender Bedeutung und ihr Prinzip war streng genommen, eine maximale Anzahl von Schlüsselkombinationen zu generieren, deren Rückgewinnung damit extrem aufwändig, aber wie die Geschichte zeigt, eben nicht unmöglich war.
	Bunbury-Streifen Depth - Einbrüche in Chiffre und Maschinen Turing-Welchman-Bomb-Simulator Kisses Zygalski-Sheets   Cillies Cribs Henryk Zygalski Rasterschlüssel 44
