	Nun ist die Bearbeitung des Problems beginnend an seiner Formulierung bis hin zum abschließend fehlerfreiem Compilieren des Programms sowie dem Einschreiben des HEX-Codes in den Controller das eine. Auf uns wartet aber noch eine weitere Herausforderung: die Bereitstellung der notwendigen Hardware - erst dann sind wir fertig! Die Hardware-Entwicklung kann dabei durchaus auf verschiedenstem Niveau erfolgen - im einfachsten Falle verwendet man ein Entwicklerboard - das kann dann vieles - ist aber mit höhere finanziellen Aufwand verbunden. Später kann man das als freie Verdrahtung oder in Perfektion und für große Stückzahlen eine Leiterplatte entwickeln.
	1. Am Anfang ... 2. Lauflicht mit dem PIC 16F628A 3. Speicheraufteilung 4. Controller-Peripherie 5. Projekte & Linksammlung 6. Verwandte Themen
	PIC-Schaltungen Mikrocontroller Schaltungen - das Logo inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Informatik-Profi-Wissen
	Quellen: PIC-Microcontroller - 50 Projekte für Anfänger und Fortgeschrittene - Seite 339 ff. Technische und Theoretische Informatik  Seite ???
	Programmieren von PIC-Mikrocontrollern das Portkonzept von PIC-Mikrocontrollern Speicheraufteilung Just Another Lanuage Portkonzept Mikrocontroller Mikrocontroller -  das Speicherkonzept

	... sollte man wahrscheinlich nicht gleich Höhenflüge bekommen und ein komplexes Projekt möglichst noch mit SMD-Bauelementen erweben - das geht sehr wahrscheinlich schief und kostet dann viel Geld. Besser ist, erst einmal kleinere Brötchen zu backen und sich selbst auf diesem Themengebiet einigermaßen sicher zu machen. Genau deshalb steigen wir mit dem PIC 16F628A, Experimentierplatten und Klingeldraht ein - das funktioniert ja im Bedarfsfall und kann jederzeit umgesattelt werden!!!

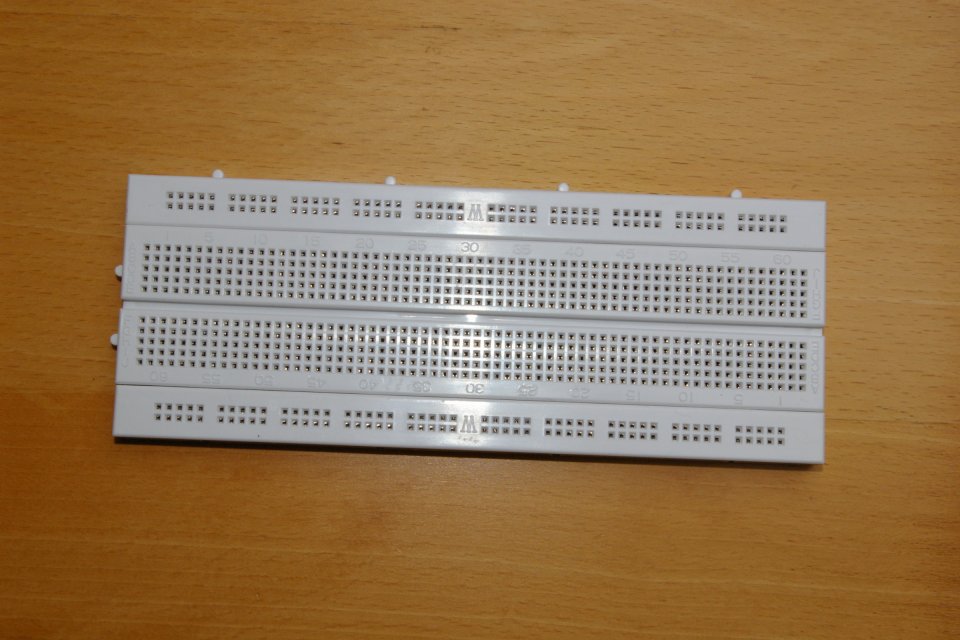

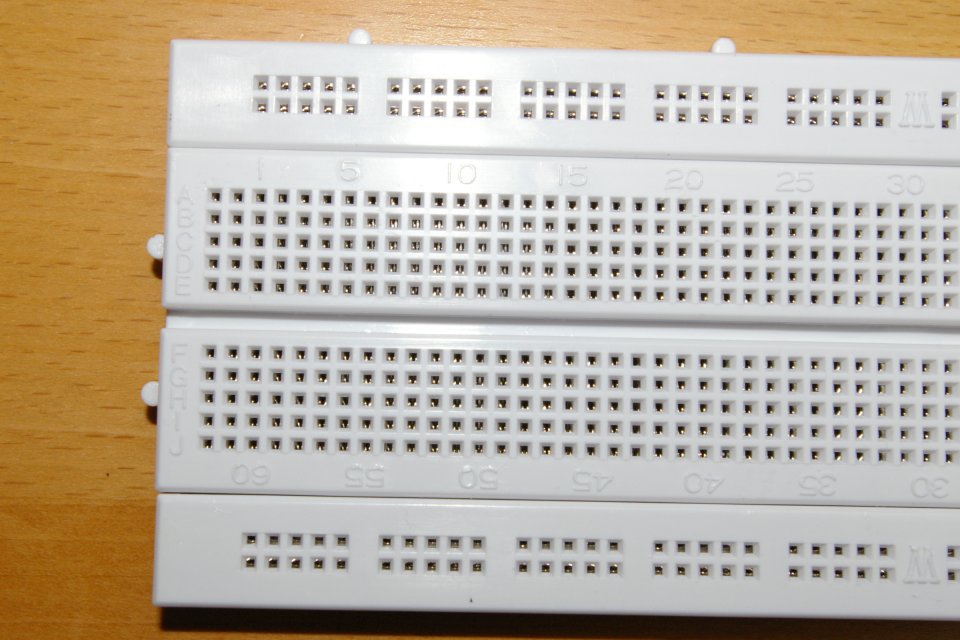

	der eingesetzte Controller ... die Labor-Experimentierplatine Einsatz Controller PIC 16F628A Grundbeschaltung für den PIC 16F628A PIC16F628 so sieht die Experimentierplatine aus ... ... und nun setzen wir den PIC 16F628A auf Pin 1 Gundbeschaltung für den PIC 16F628A
	die wichtigsten Spielregeln, um Zerstörungen zu vermeiden: immer ohne Spannung an der Schaltung Änderungen vornehmen der Controller kommt immer am Schluss in die Schaltung alle Anschlüsse zum Plus Pol immer mit rotem Draht, alle zum Minus-Pol immer blau Achtung und aufpassen beim Programmieren Richtung in der Programmierfassung Belegung der Steckfelder kontrollieren

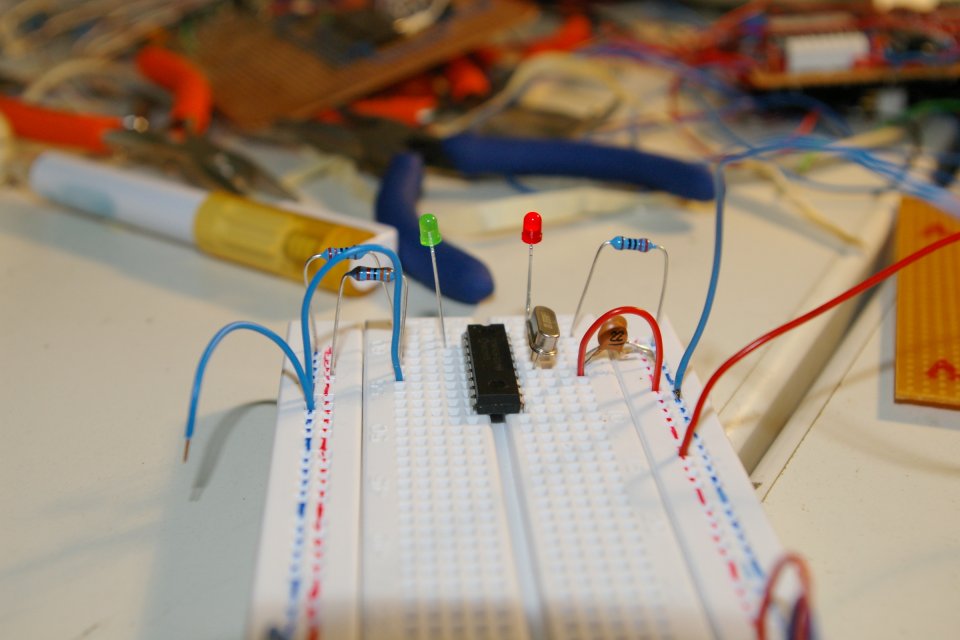

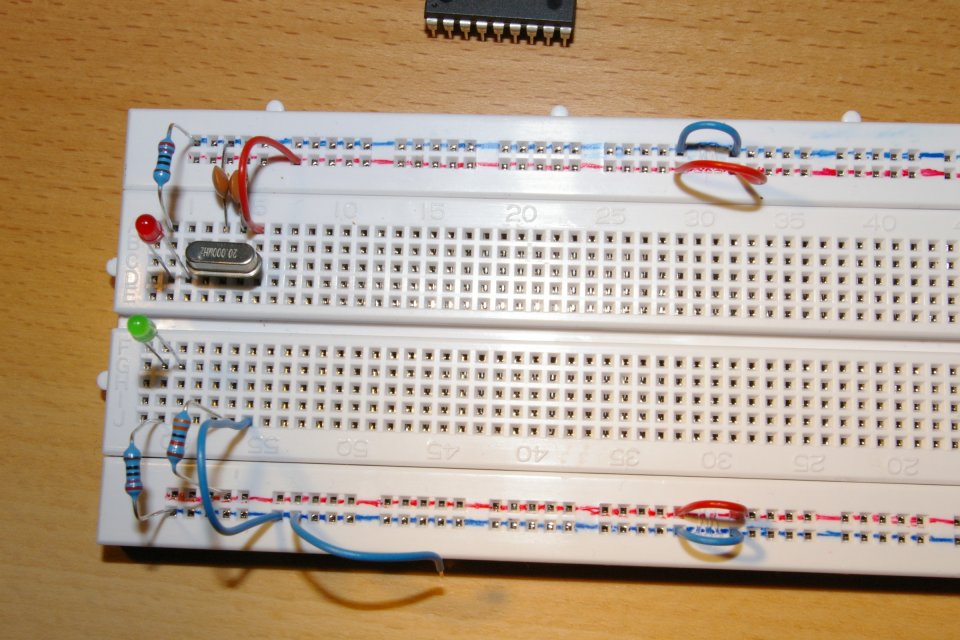

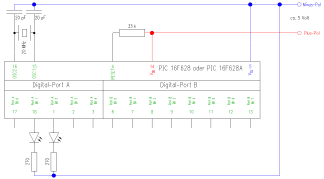

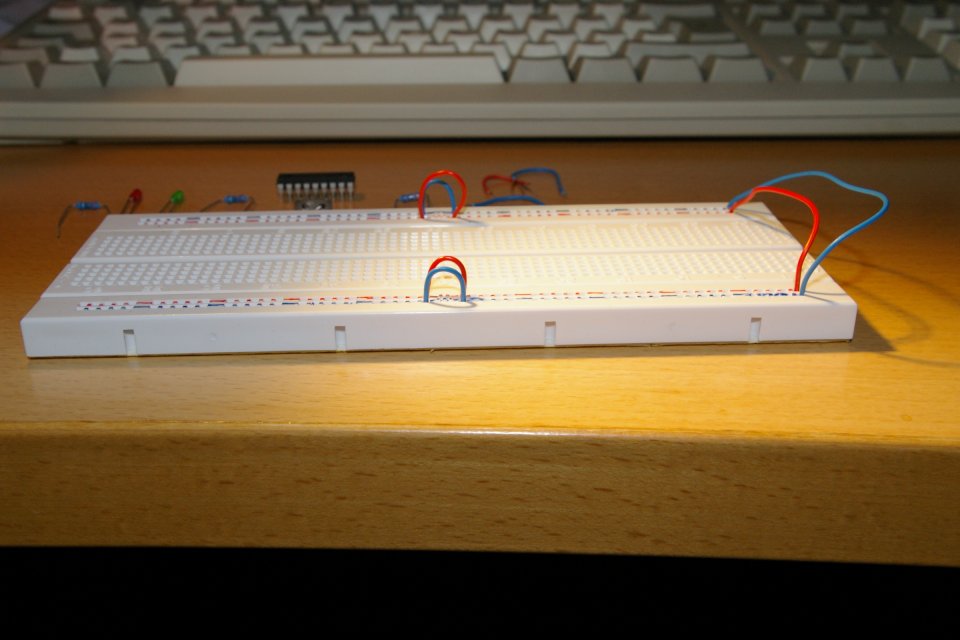

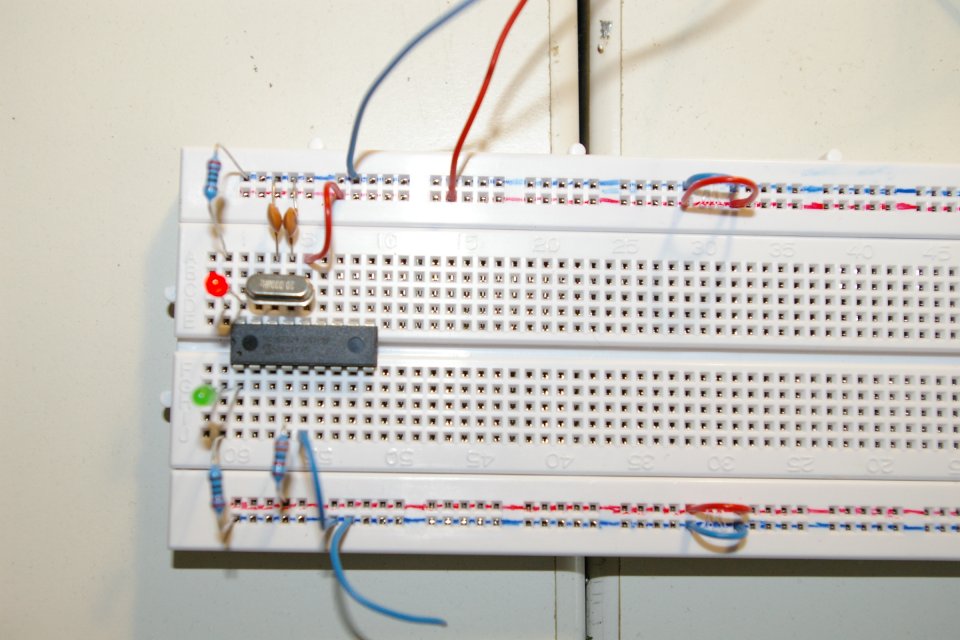

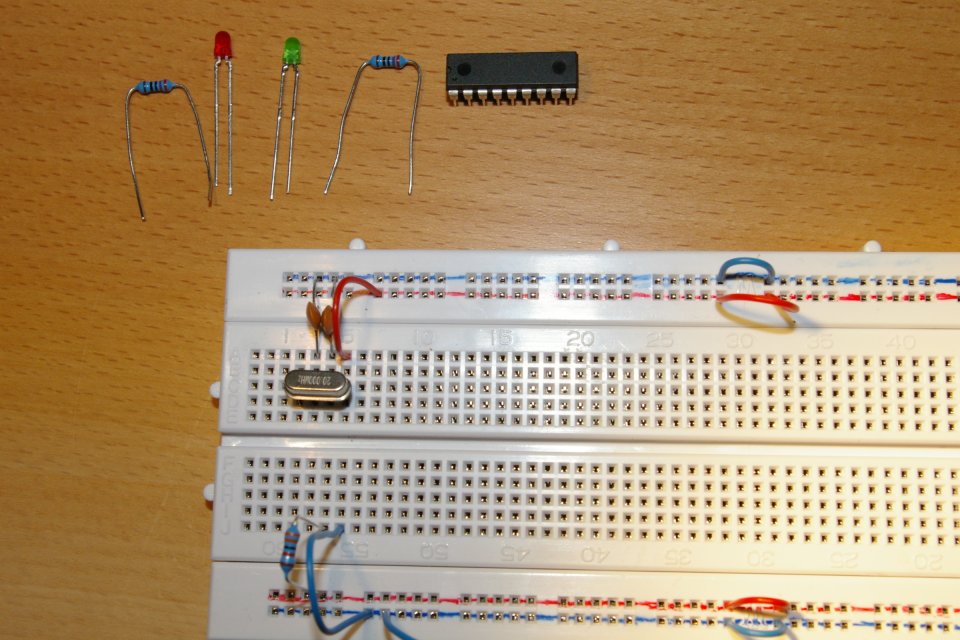

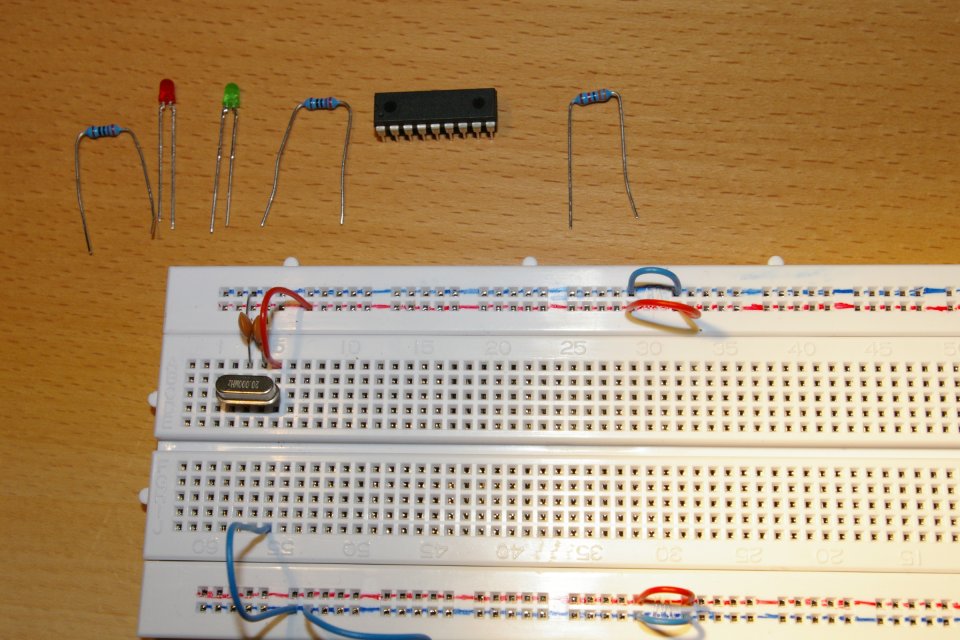

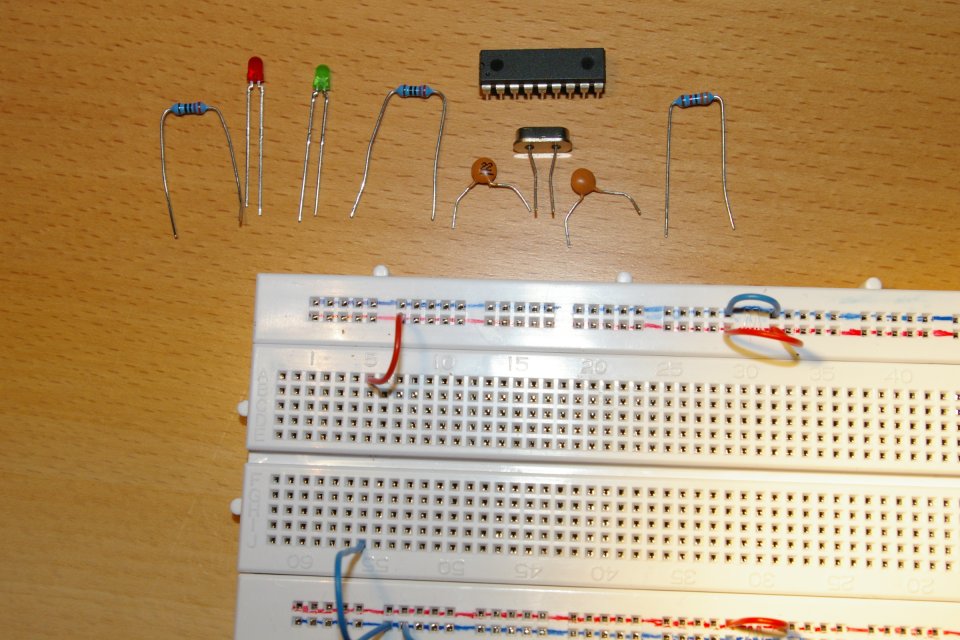

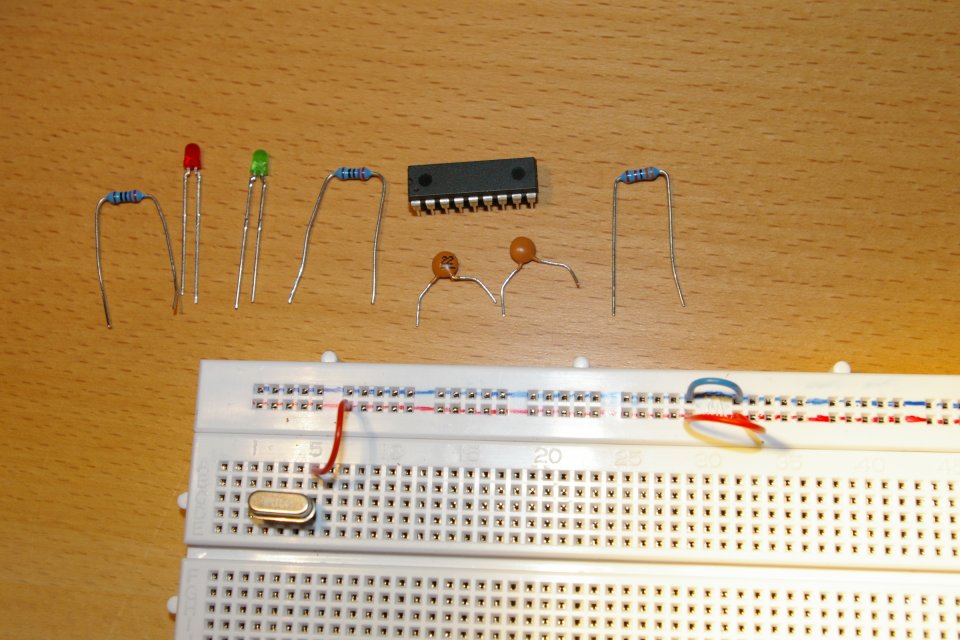

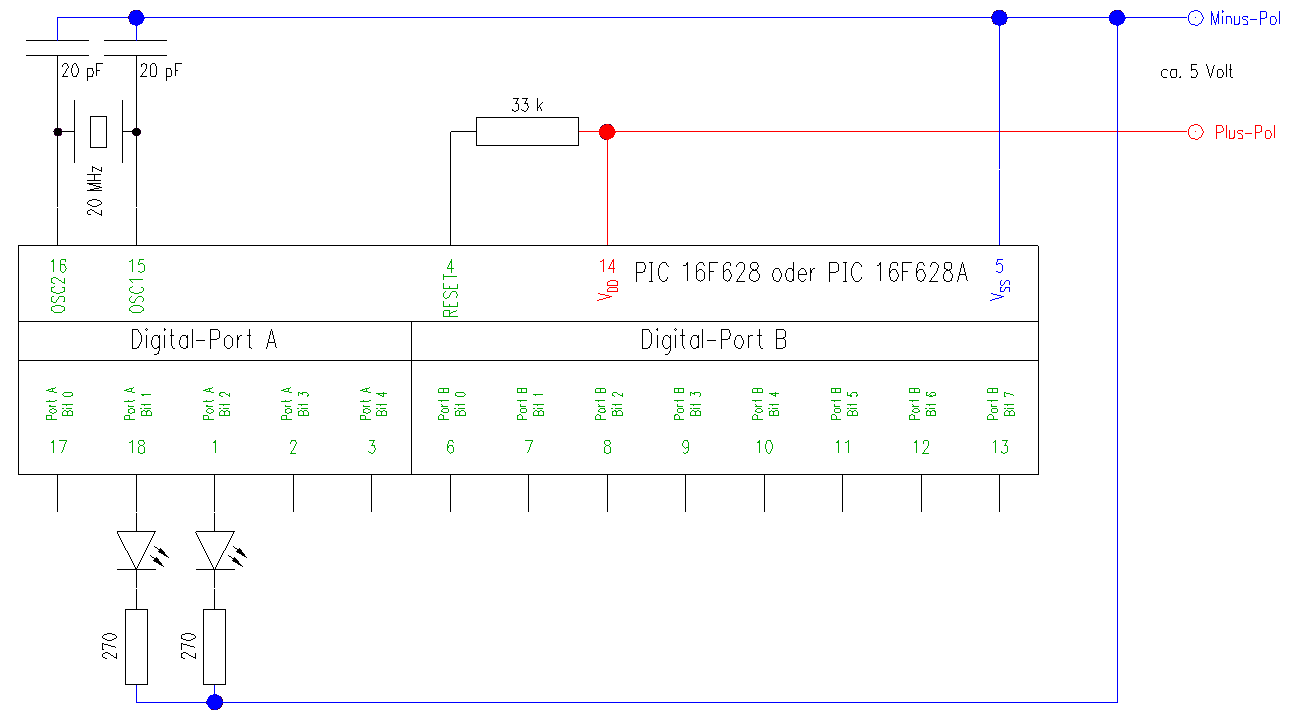

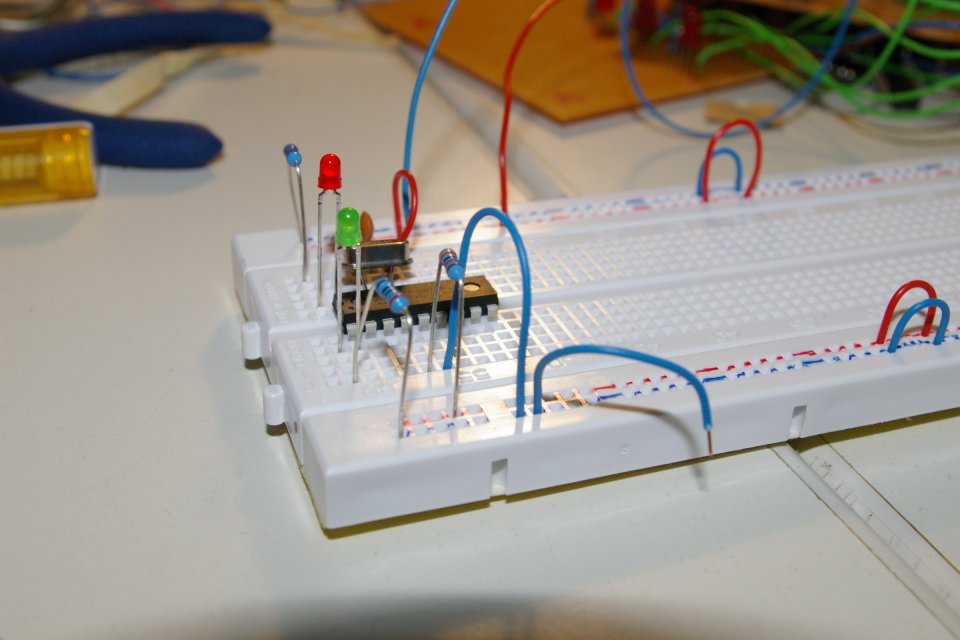

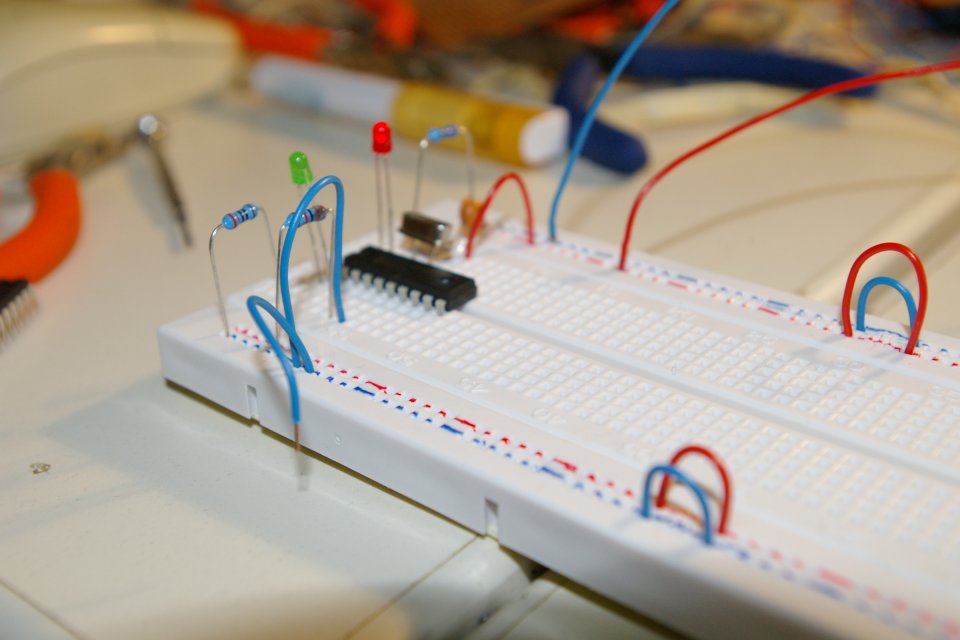

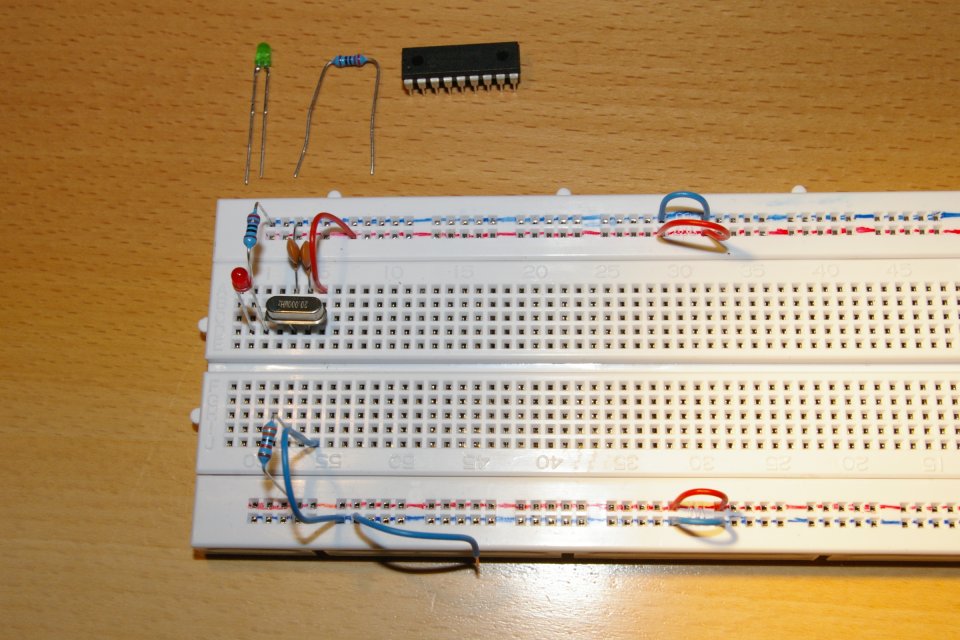

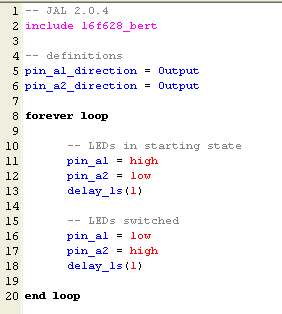

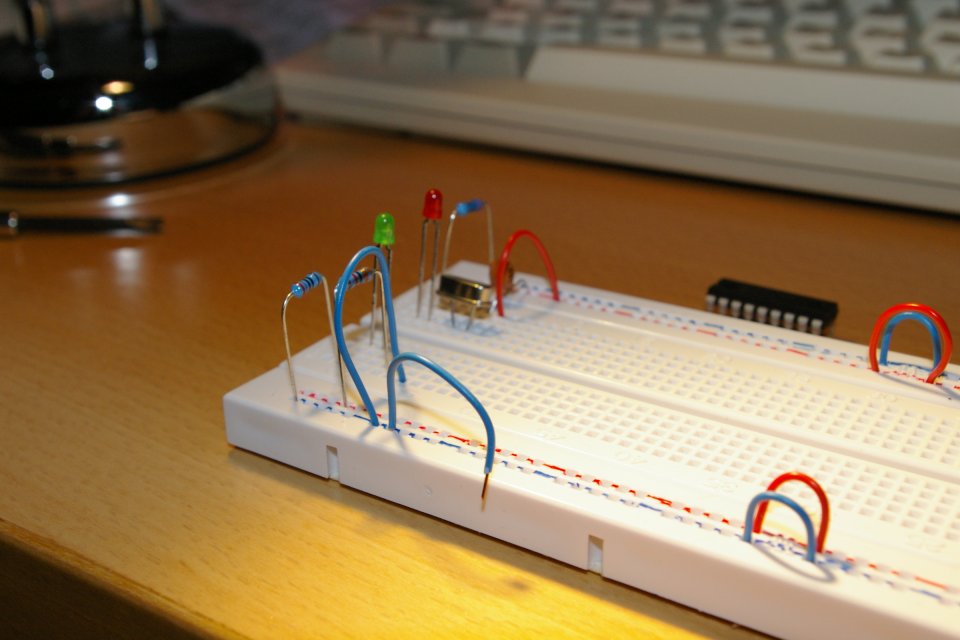

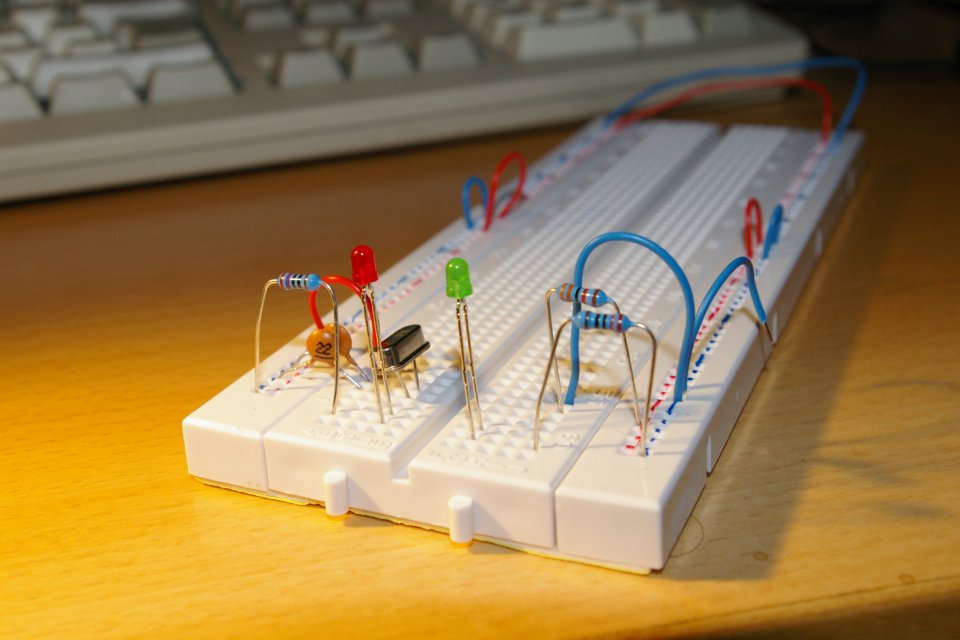

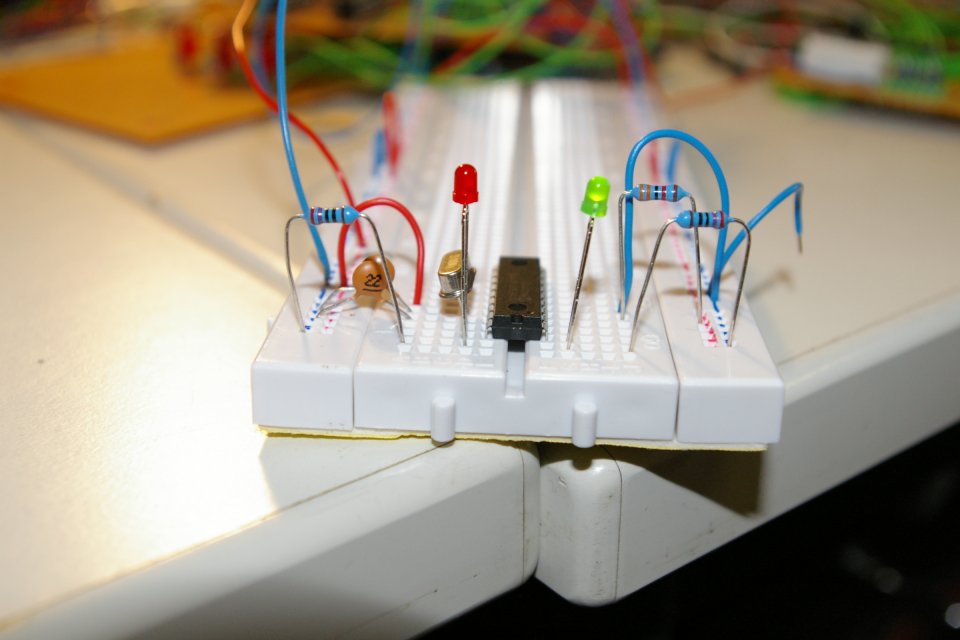

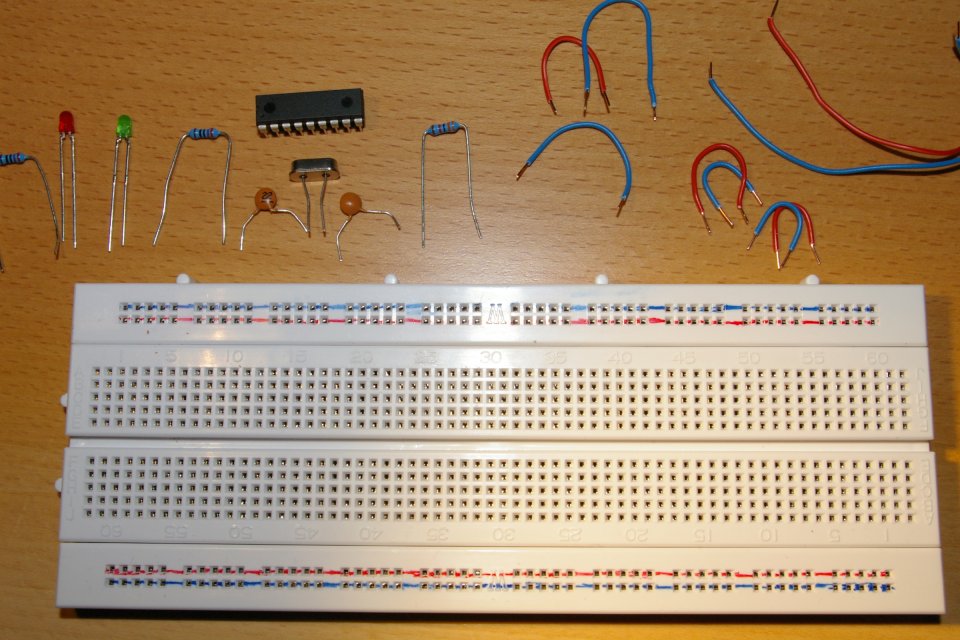

	... und weil ich "... mit Dir gelitten" habe, stelle ich hier mal dar, wie ich vorgegangen bin - und zwar sehr detailliert - theoretisch könnte man nach den Fotos fast schon aufbauen!!! ... und das wollen wir nun aufbauen: zwei LEDs blinken an Port A Bit 1 und 2 PIC 16F628A ... und das zugehörige Programm diese Experimentierplatinen funktionieren schon mal sehr gut ... ... was nicht zuletzt durch die gut gewählte Beschriftung unterstützt wird!!! vorbereitete Platine sowie Bauelemente komplette Stromversorgung auf der Experimentierplatine - beachte die Brücken in der Mitte! komplette Stromversorgung auf der Experimentierplatine von der Seite gesehen Stromversorgung des Controllers liegt mit + 5 Volt an Pin 14 sowie Minus-Pol an Pin5 der 20 MHz-Taktquarz liegt mit beliebiger Polung an den Pins 15 und 16 des Comntrollers die beiden 20 pF-Kondensatoren sind am Quarz sowie gegen Masse geschalten der RESET-Anschluss liegt mit dem 33 k-Widerstand an Pin 4 sowie an + 5 Volt die Leuchtdioden werden eingebaut beide eingebaut und einmal aus anderer Sicht nochmals aus anderer Perspektive und von oben gesehen ... Controller richtig einsetzen ... mit Controller von der anderen Seite gesehen sieht gar nicht so schwer aus ... noch ist die Spannungsversorgung mit grünem Drat vermittelt - blau und rot waren noch nicht da Funktionstest mit angeschlossener Spannungsquelle

Hier nun müssen wir, je nach Anspruch, schon ein wenig tiefer in die Programmierkiste greifen. Soll's nur ein einfaches und immer wieder kehrendes Muster sein, so ist das eine einfache forever loop-Schleife. Soll schon die Laufrichtung geändert werden, so benötigen wir einen Eingabeport. Wird auch noch Musterdefinition gewünscht, ist zu unterscheiden, ob wir mit festgelegten oder frei programmierbaren Mustern arbeiten wollen.

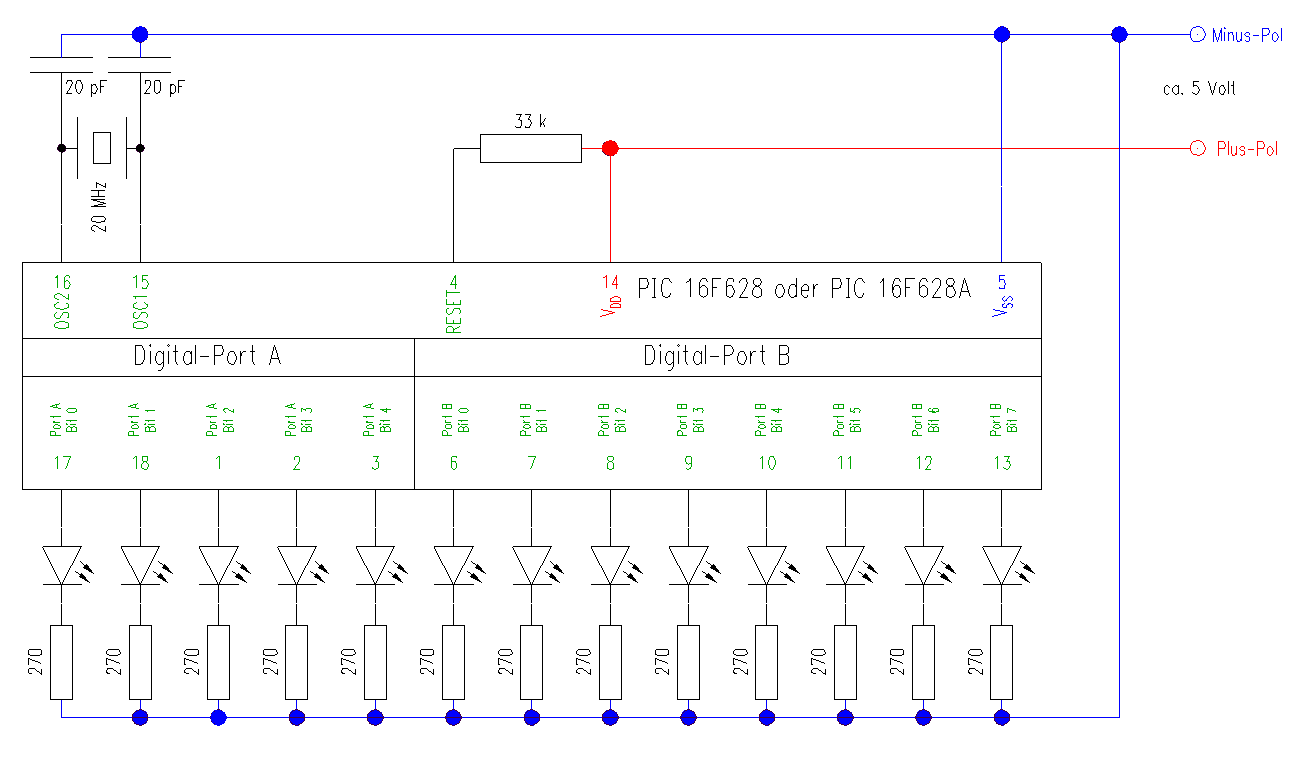

... und das müssen wir nun aufbauen: 10 LEDs bilden ein Lauflicht mit dem PIC 16F628A ... und das zugehörige Programm

	Mit Sicherheit ist der PIC16F877 für die weitaus meisten Projekte völlig überdimensioniert und somit zu teuer und zu aufwendig (alte deutsche Rechtschreibung!). Für die Mehrzahl der kleinen "Elektronik-Anwendungen" und Aufgabenstellungen ist

	Mit Sicherheit ist der PIC16F877 für die weitaus meisten Projekte völlig überdimensioniert und somit zu teuer und zu aufwendig (alte deutsche Rechtschreibung!). Für die Mehrzahl der kleinen "Elektronik-Anwendungen" und Aufgabenstellungen ist
