| Das Portkonzept der Mikrocontroller |
|
|
Letztmalig dran rumgefummelt: 01.09.21 17:29:34 |
 |
Unter Ports (Häfen) versteht man in der Fachsprache der Informatik systemspezifische Kanäle, auf denen Daten ausgetauscht werden können. Grundsätzlich sind solche Ports seriell oder sie arbeiten parallel. Bei Mikrocontrollern ist ihre Arbeitsweise bei grundsätzlichem Vorhandensein der Funktion programmierbar - und dieser Umstand macht es aus - das Portkonzept der Controller. | ||||||
 |
1. Portkonzept |
||||||
 |
|
||||||
 Quellen:
|
|||||||
|
|
... mit Stand vom 19.3.2010 beziehen sich alle meine Betrachtungen auf PIC-Mikrocontroller von Microchip (... und weil einmal alles "eingerührt" ist, wird es wohl auch dabei bleiben!) |
| 1. Portkonzept |
|
|
Zumindest nach außen hin ist das Portkonzept eines Controllers die wichtigste Informationsquelle, aber auch das Ziel einer technischen Lösung mit einem Mikrocontroller. Letztlich ist hier die einzige Möglichkeit, mit dem Controller selbst zu kommunizieren, also Eingaben zu tätigen, aber auch Ausgaben in gewünschter Form zu erhalten. | ||||||
|
|
||||||
|
... der Hauptteil an Funktionalität eines Mikrocontrollers liegt von Hause aus innen und so ohne weiteres kommt man da gar nicht heran - aber die Ausgänge bestimmter Funktionalitäten können via Software nach außen geschalten werden bzw. können Eingabewerte in den Controller eingebracht werden! | ||||||
|
... grundsätzlich haben schon die kleinsten Controller (und dies im wahrsten Sinne des Wortes) riesige Funktionalität - die Frage ist nur: was davon wird gleichzeitig oder in sehr dichter Folge ohne zusätzliche Hardware (... und somit Kosten und auch Platzbedarf) gebraucht? Die Wahl des entsprechenden Controllers fällt also zuerst nach Anforderung!!! |
| 2. Mikrocontroller PIC 12F675 |
|
|

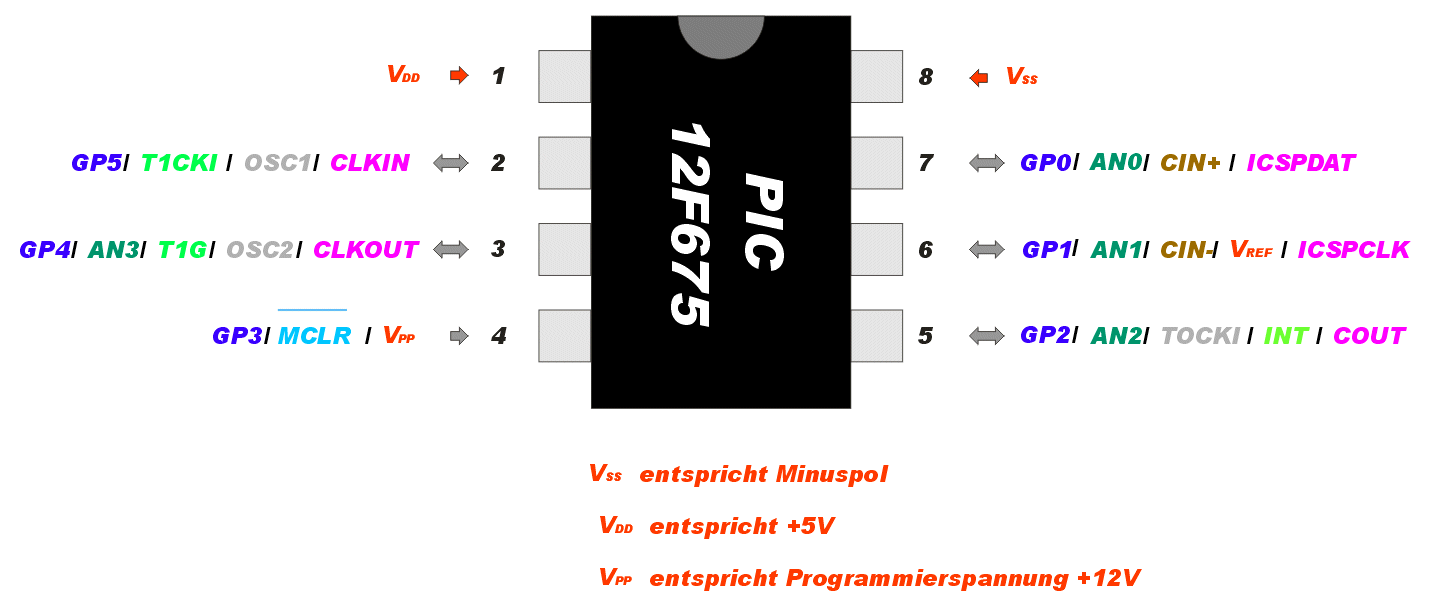

Ein Kraftpaket bezogen auf seine äußere Dimension - bei insgesamt 8 Anschlusspins werden von der Betriebsspannung (Plus und Minus schon mal zwei abgeknapst - es bleiben ergo 6 gleichzeitig schaltbare Digital- und/oder analog schaltbare Gate. | ||||||||
|
|
||||||||
|
|

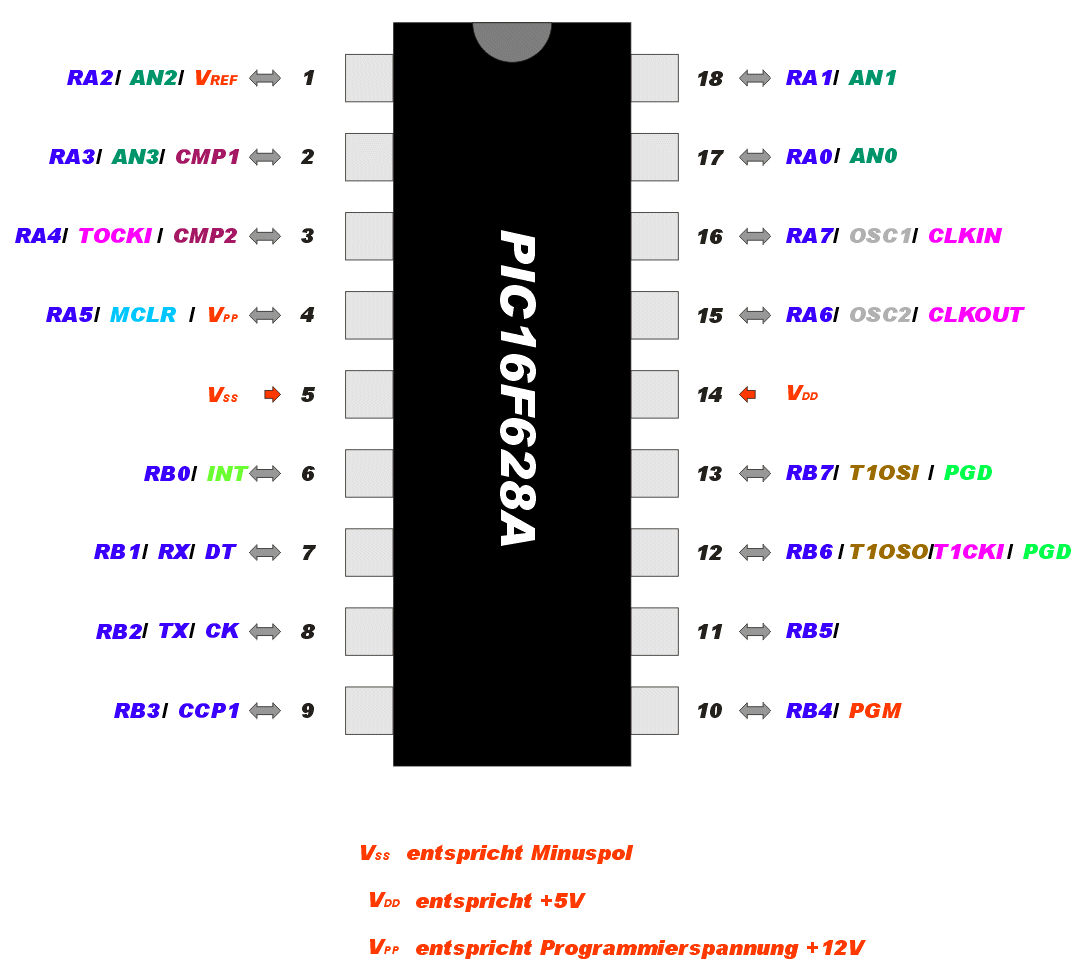

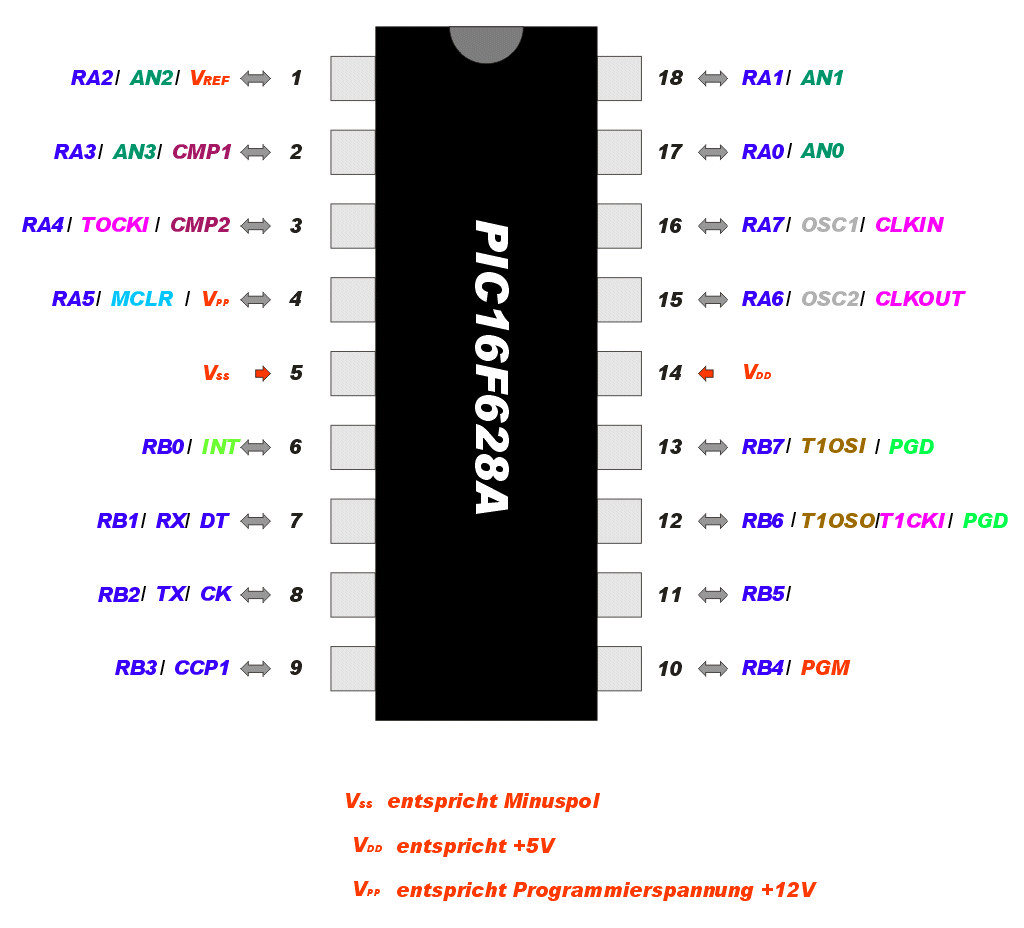

| 3. Mikrocontroller PIC 16F628A |
|
|

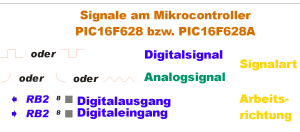

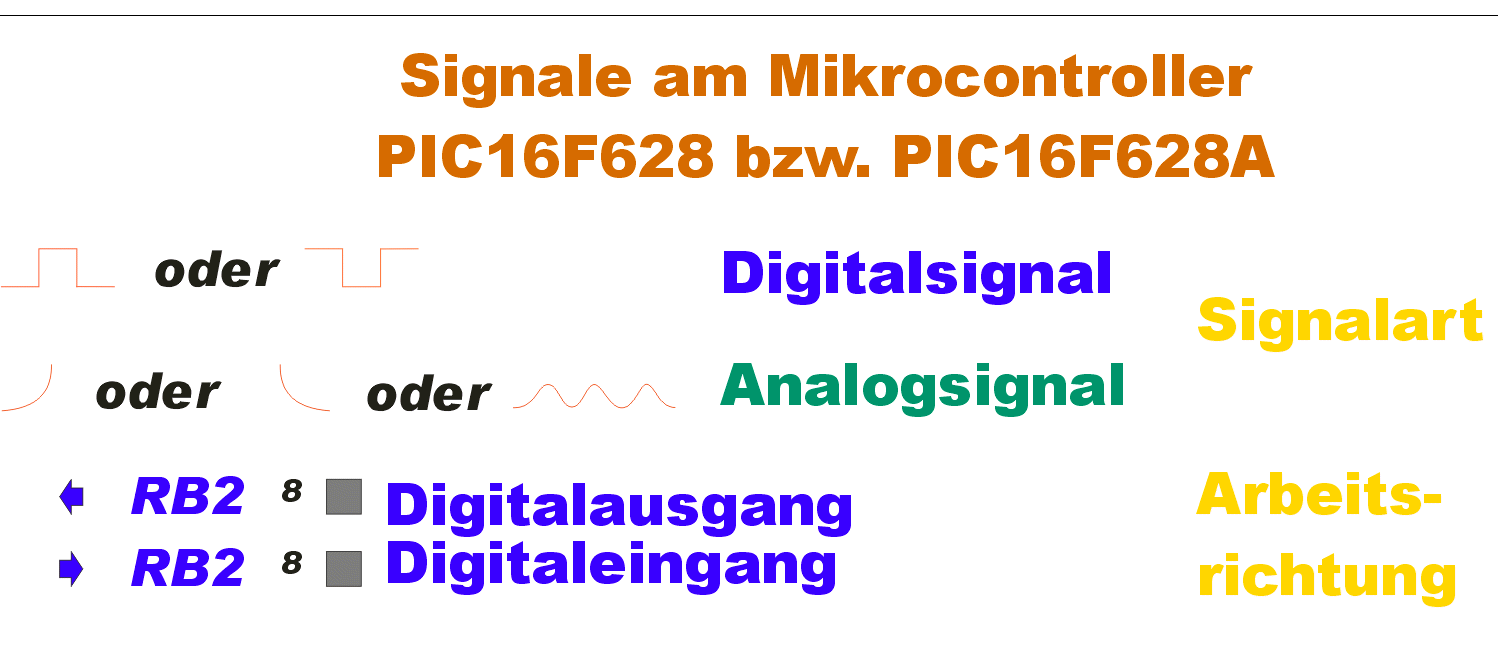

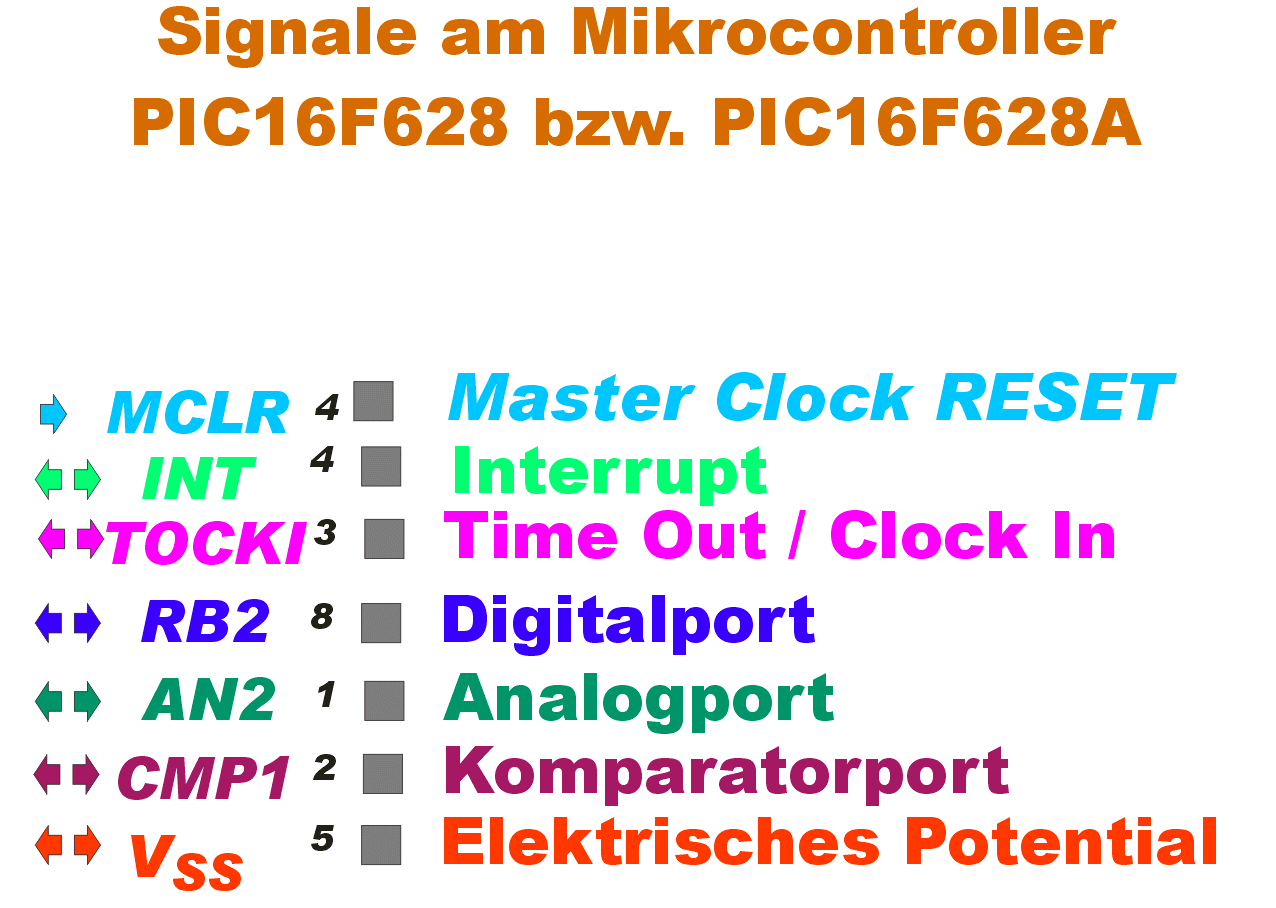

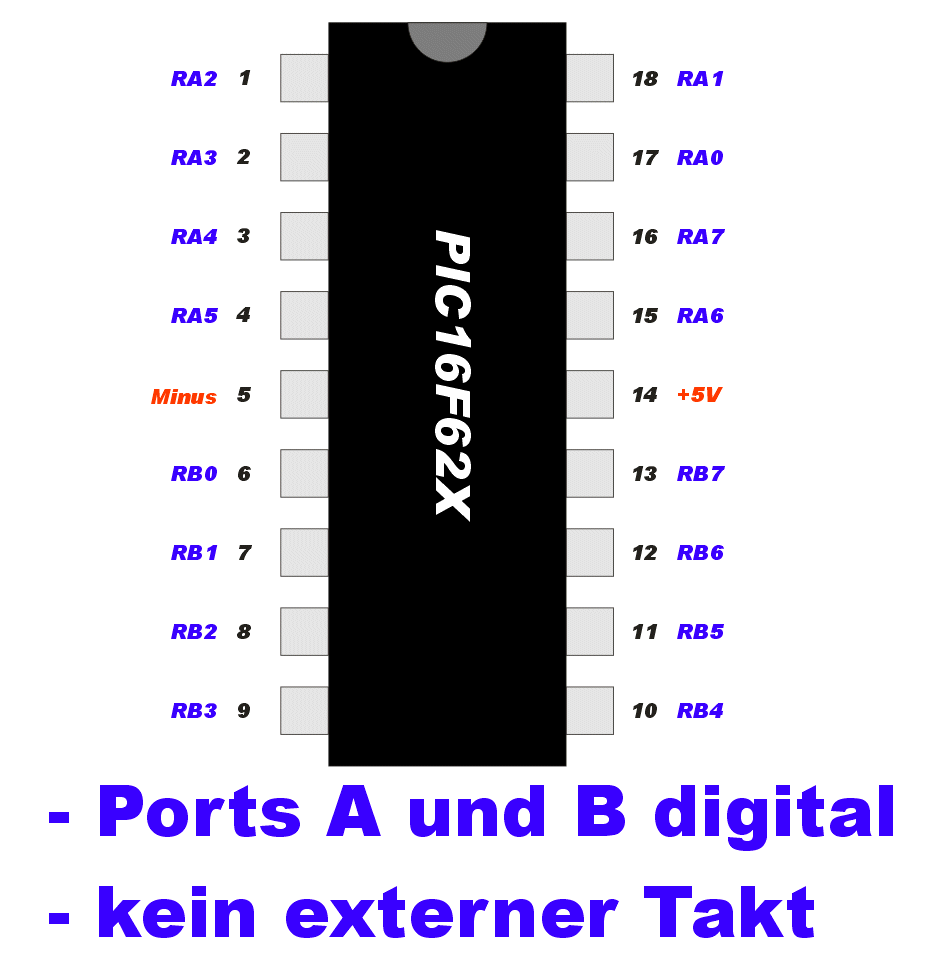

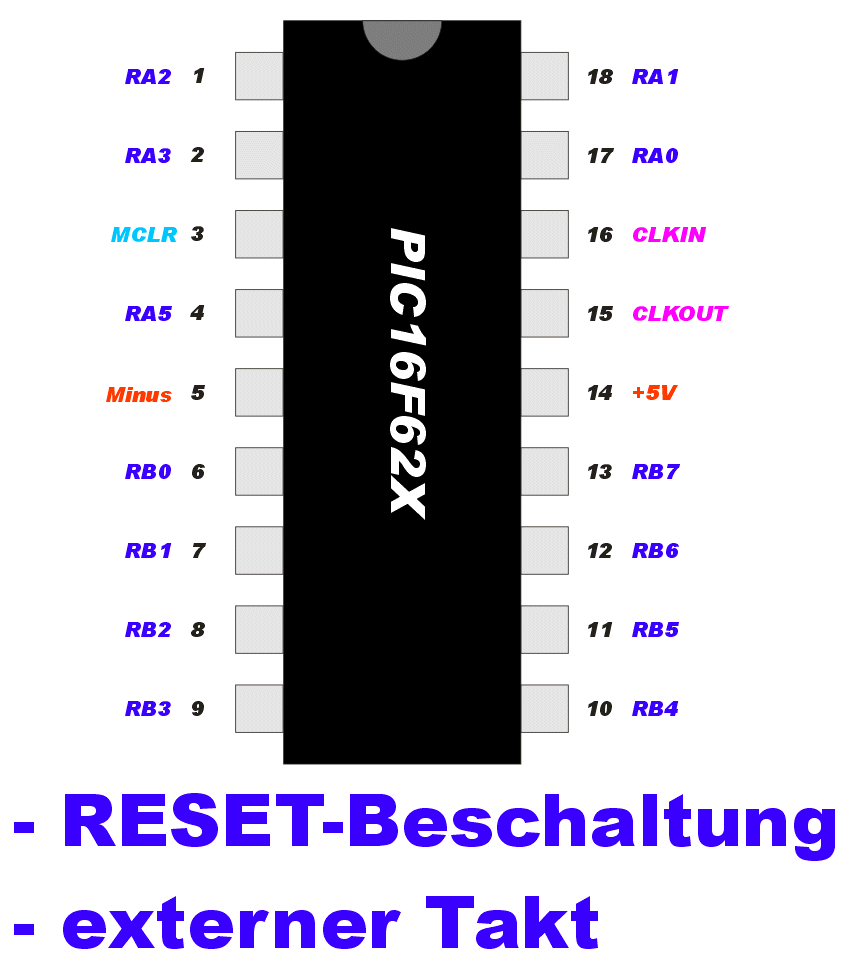

Ein echter Siegertyp in der Mittelklasse - etwa so wie der VW-Golf auf der Straße - ein kleiner Alleskönner mit "riesigem Raumangebot & Leistung" in seiner Klasse. Optisch nicht gerade ein Hingucker -aber das Innenleben macht's dann schon: einfach riesig, der Kleine!!! | ||||||||
|
|
||||||||
|

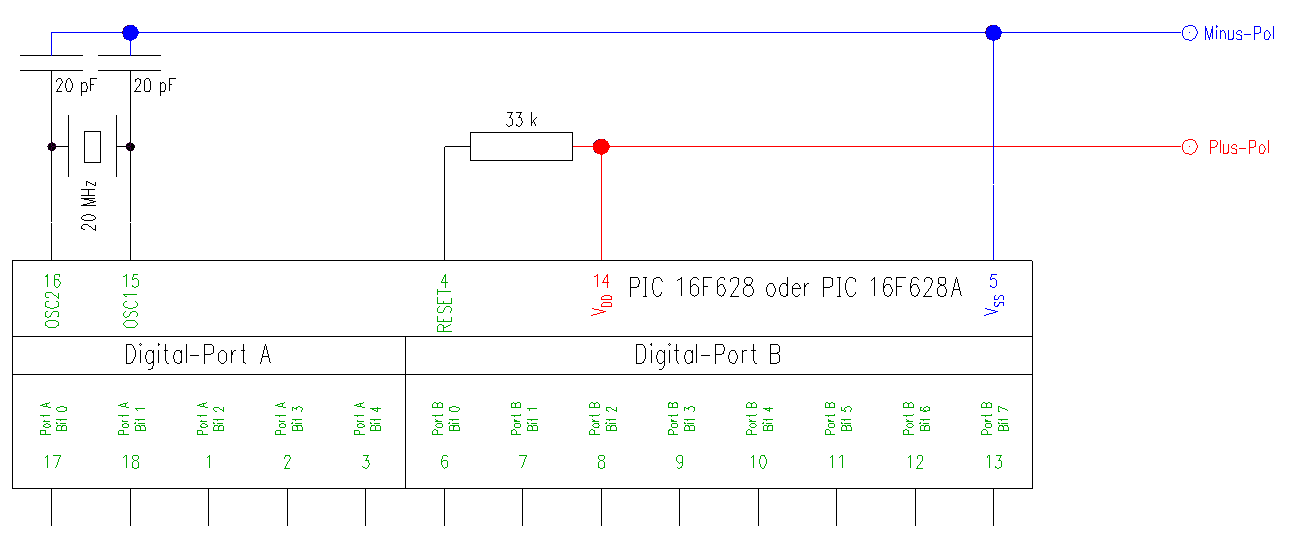

... somit sind 10 Bit als digitaler Ein- oder Ausgang unter Nutzung der sinnvollen Hardware sowie der Software JAL möglich!!! |

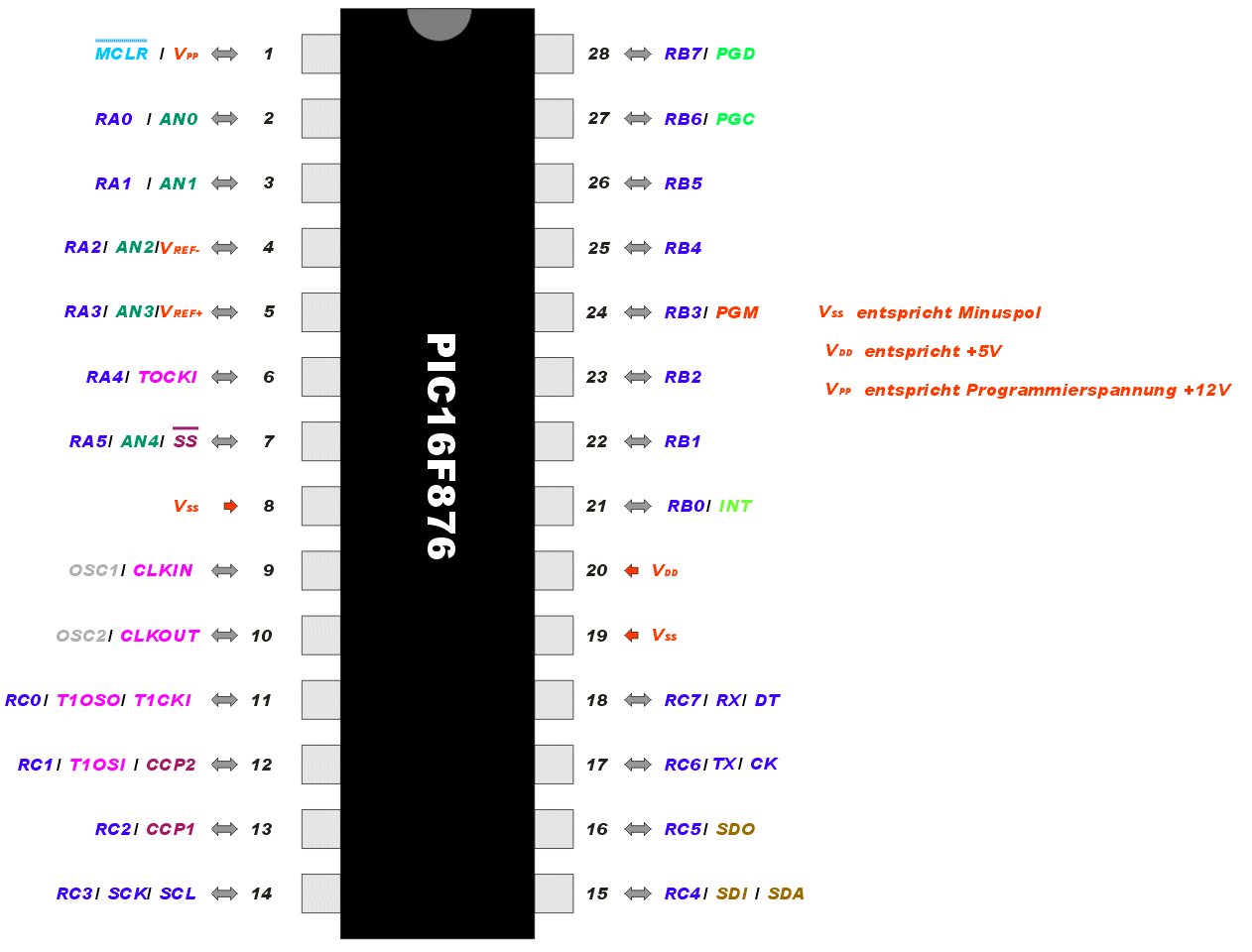

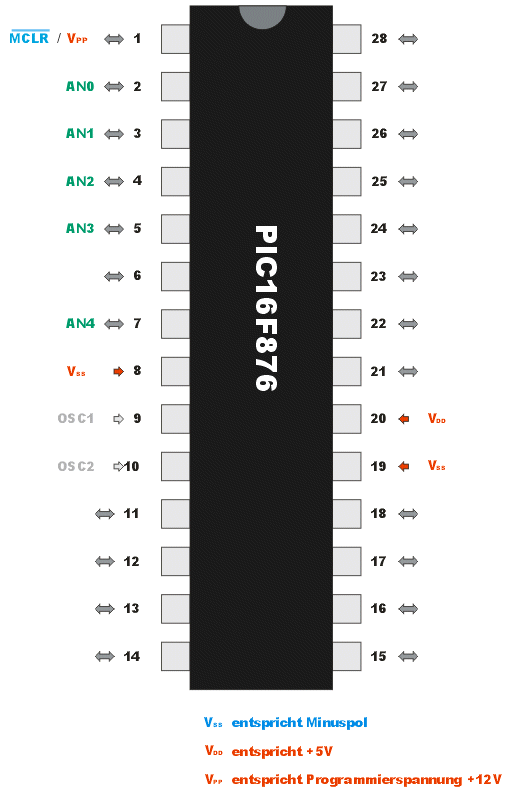

| 4. Mikrocontroller PIC16F5X sowie die PIC16F876 und PIC16F876A |
|
|

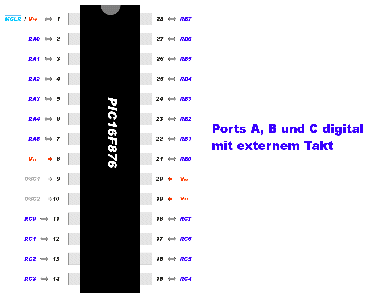

Mit Sicherheit ist der PIC16F877 für die weitaus meisten Projekte völlig überdimensioniert und somit zu teuer und zu aufwendig (alte deutsche Rechtschreibung!). Für die Mehrzahl der kleinen "Elektronik-Anwendungen" und Aufgabenstellungen ist er allerdings nicht zuletzt wieder bedingt durch seine Größe und seine Verwandtschaft zum 16F876 eine bevorzugte Komponente. Der PIC16F876 sowie sein Komplement - der PIC16F876A (Achtung - nicht programmierkompatibel). Der PIC16F5X stellt eine Billigversion mit geringerem Funktionsumfang, aber auch geringerem Preis dar und ist durchaus ernst zu nehmen! | ||||||||
|
|
||||||||
|
|
||||||||
|
|
||||||||
|
|

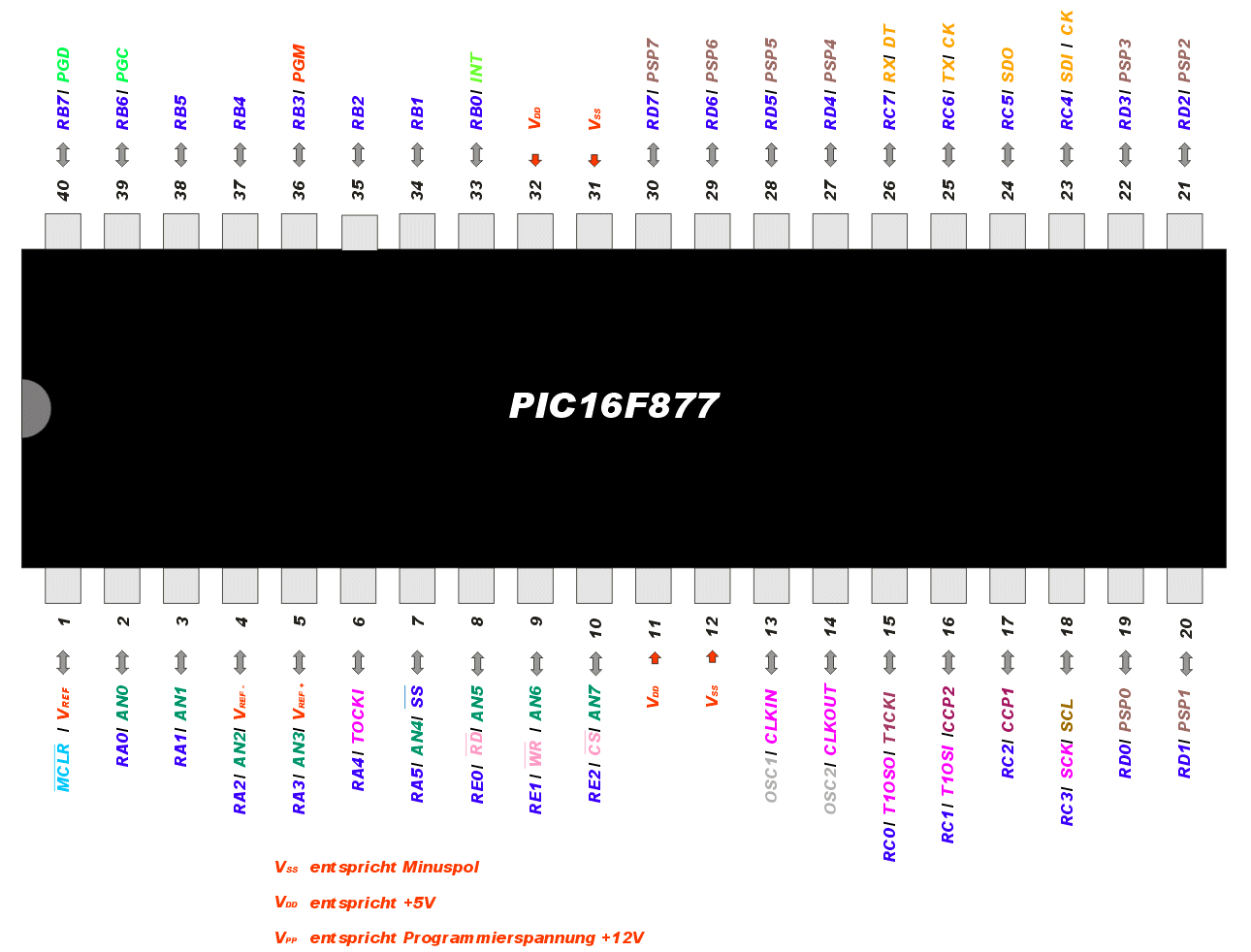

| 5. Mikrocontroller PIC 16F877A |
|
|
Proudly presents: der Siegertyp in der Schmalspurelektronik - wenn man das so sagen darf: der hat fast alles, der kann fast alles - er ist einfach für Einsteiger wie gemacht - und: er rechnet sich auch preislich, wobei sein Anspruch an das Elektronik-Labor gering bleibt. Für unsere Zwecke ist er ein echter "Alleskönner" - und wer wirklich mehr will, geht einfach in die PIC18-er Klasse. | ||||||||
|
|
||||||||
|
Plus-Anschlüsse: 11,32 |
||||||||
|
|
| 6. Projekte & Linksammlung |
|
|
Mit Sicherheit ist der PIC16F877 für die weitaus meisten Projekte völlig überdimensioniert und somit zu teuer und zu aufwendig (alte deutsche Rechtschreibung!). Für die Mehrzahl der kleinen "Elektronik-Anwendungen" und Aufgabenstellungen ist |
|
Blinkschaltung |
|
Steuerschaltung |
|
Tastaturabfrage |
|
LCD-Ansteuerung |
| 7. Verwandte Themen |
 |
 |
 |
|
|
Was ist alles mit dem Betriebssystem eines Microcomputers verwandt? Antwort: faktisch der gesamte Bereich der Digitalelektronik und sowieso die gesamte Technik der Software-Technologie der Vergangenheit, Gegenwart sowie zumindest der nächsten Zukunft. | ||||||||||||||||||
 |
|
||||||||||||||||||
|
|
|
 zur Hauptseite |
© Samuel-von-Pufendorf-Gymnasium Flöha | © Frank Rost am 4. März 2010 um 12.21 Uhr |
|
... dieser Text wurde nach den Regeln irgendeiner Rechtschreibreform verfasst - ich hab' irgendwann einmal beschlossen, an diesem Zirkus nicht mehr teilzunehmen ;-) „Dieses Land braucht eine Steuerreform, dieses Land braucht eine Rentenreform - wir schreiben Schiffahrt mit drei „f“!“ Diddi Hallervorden, dt. Komiker und Kabarettist |
|
Diese Seite wurde ohne Zusatz irgendwelcher Konversationsstoffe erstellt ;-) |

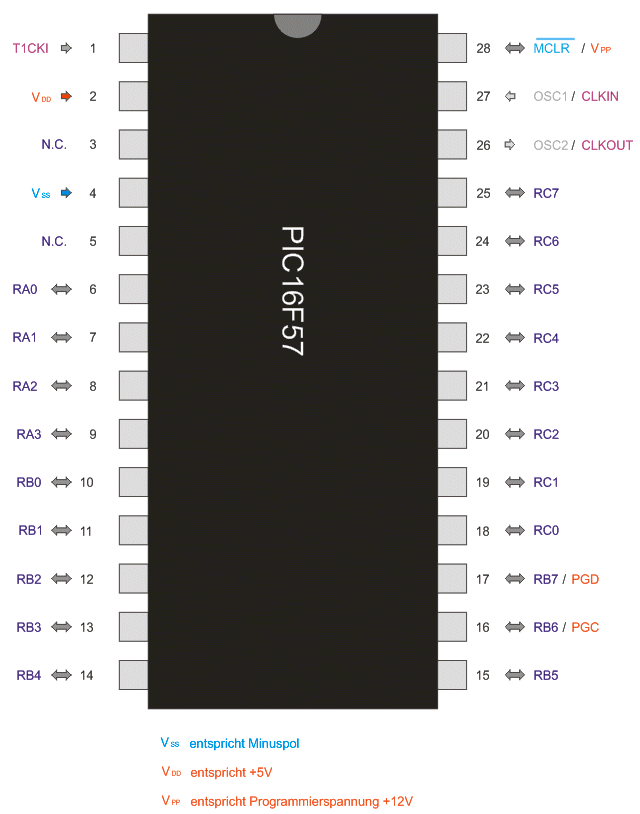

Allgemeines Portkonzept des PIC 16F57
