| 6.8. Demuliplexer oder Decoder |
|
|
Letztmalig dran rumgefummelt: 30.11.20 18:19:50 |
 |
Demultiplexer sind Kanalwandler und spleißen einen Eingang wieder in n Ausgänge auf, wobei die Auswahl des Ausganges über ein Adressierungssystem gewährleistet wird. Demultiplexer sind eine Spezialform der Umcodierer. | ||||||
 |
1. DEMUX-Funktionsprinzip 2. DEMUX-Prinzip-Schaltung 3. Verwandte Themen 4. Bauelementeliste |
||||||
 |
|
||||||
|
DEMULTIPLEXER werden oft im Zusammenwirken mit Decodern (die Umkehrung der MUX) eingesetzt
|
||||||
|
|

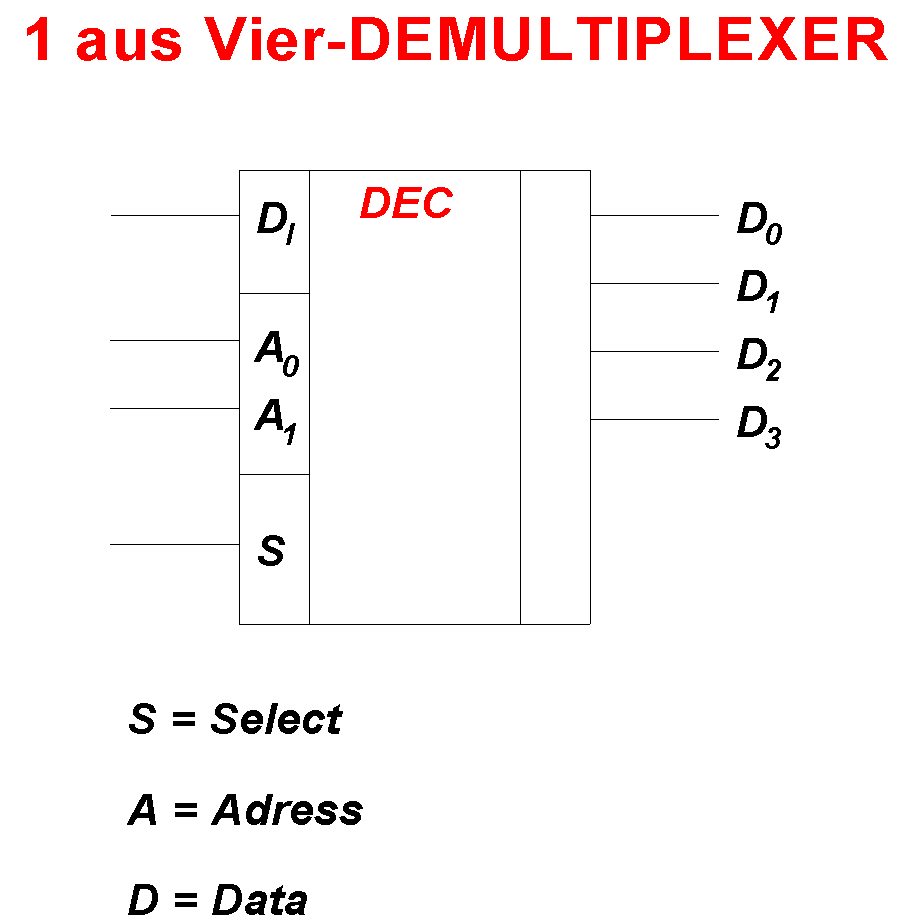

| 1. Funktionsprinzip |
|
|
 |
|
|
Ein Demultiplexer ist im Prinzip eine Anordnung von Schaltern mit mehreren Ausgängen (Datenausgänge) und einem Eingang, die dazu, dient, jeweils eine der Ausgangsleitungen mit dem Eingang zu verbinden, d. h. den Eingang auf die gewünschte Ausgangsleitung zu schalten. | ||
|
|
||
|
|
||
|
|
||
|
| 2. Prinzipschaltung |
|
|
|
|
|
Ein Demultiplexer ist im Prinzip eine Anordnung von Schaltern mit mehreren Ausgängen (Datenausgänge) und einem Eingang, die dazu, dient, jeweils eine der Ausgangsleitungen mit dem Eingang zu verbinden, d. h. den Eingang auf die gewünschte Ausgangsleitung zu schalten. |
|

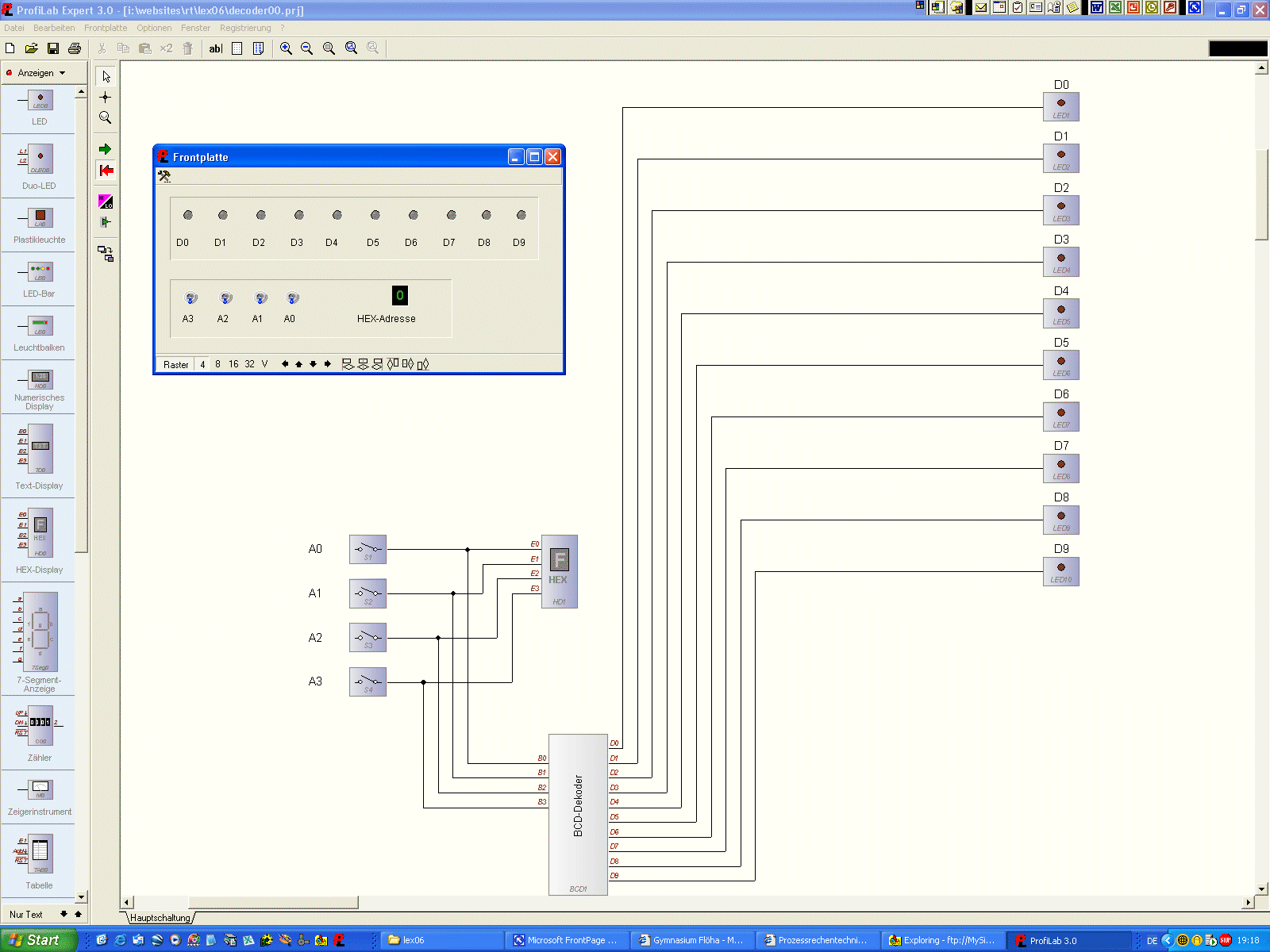

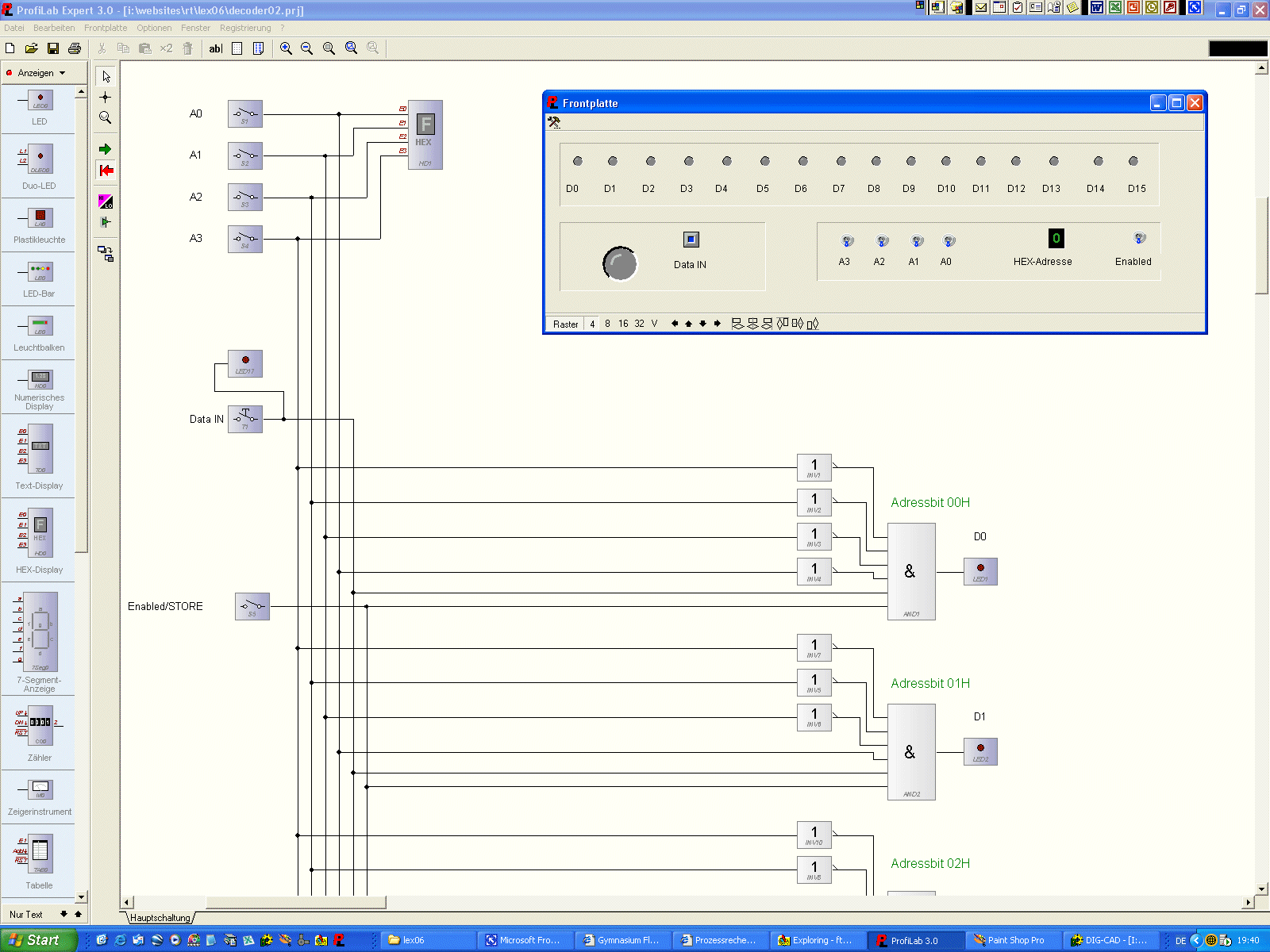

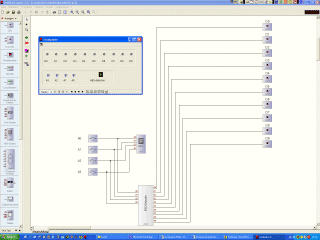

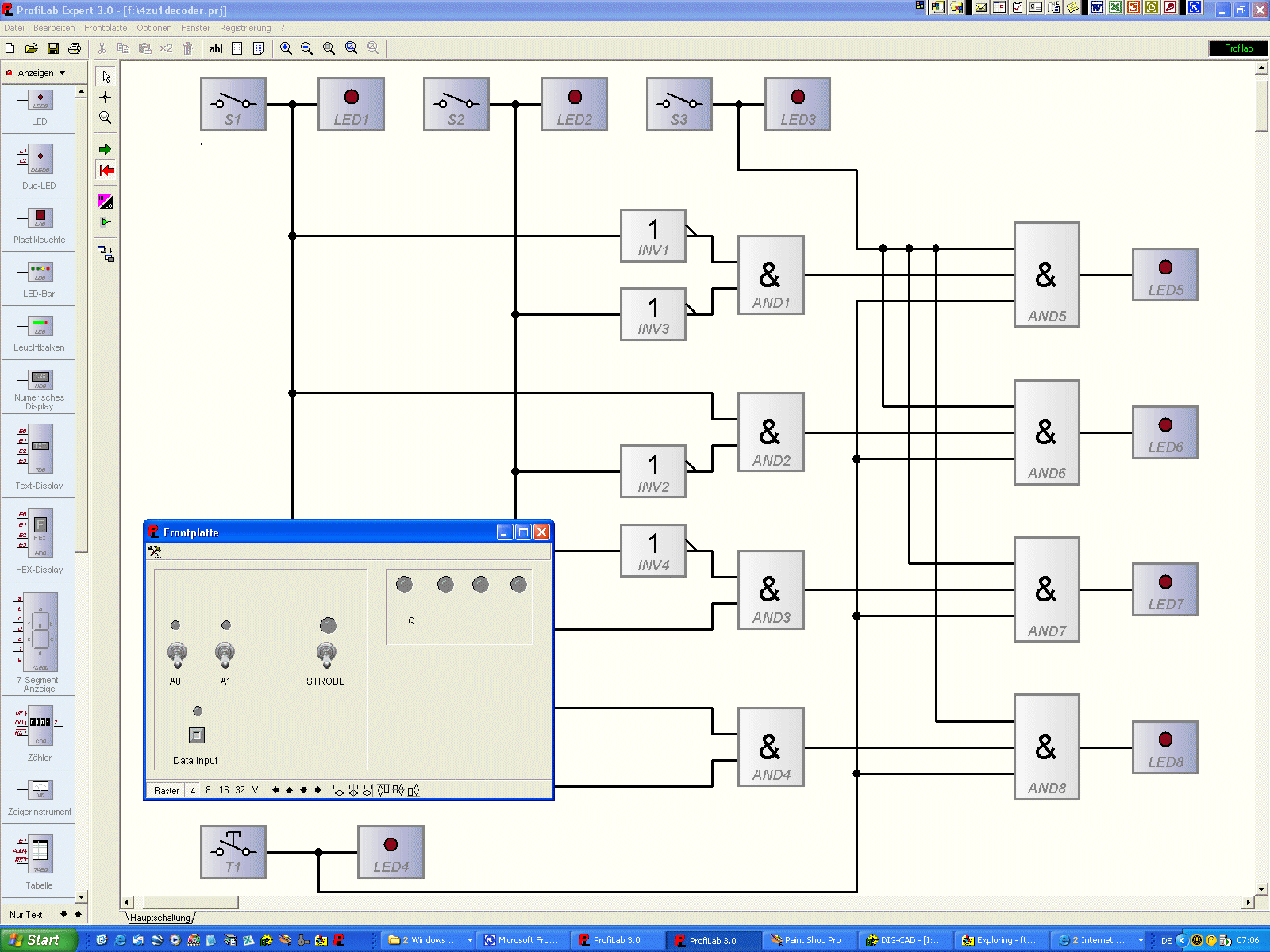

Bei digitalen Signalen an den Dateneingängen werden als Schalter einfache Gatter
verwendet. Jede Eingangsleitung wird über ein AND-Gatter als Tor geführt; die Ausgänge aller AND-Gatter sind durch ein nachfolgendes NOR-Gatter
zusammengefasst. Die Öffnung des Tores kann auf direkte Weise durch eine LH-Impulsflanke geschehen, die an einem weiteren Gattereingang liegt. In den meisten praktischen Fällen erfolgt die Ansteuerung der Gatter jedoch im Dualcode über sog. Adresseneingänge. Hierzu besitzt jedes der m Gatter noch n Adresseneingänge. Außerdem können über einen zusätzlichen gemeinsamen Strobe-Eingang. (Sperreingang) alle Eingangsleitungen unabhängig von den Adresseneingängen vom Ausgang getrennt, d. h. gesperrt werden. Multiplexer (data selectors) haben somit die Funktion von Auswahlschaltern. Mit ihrer Hilfe ist es möglich, m verschiedene Signale, die in paralleler Form auf m Leitungen liegen, zeitmultiplex, d. h. zeitlich nacheinander auf eine Ausgangsleitung zu schalten (Zeitvielfach). Die Reihenfolge der Durchschaltung ist zunächst beliebig. Meist liegt der Multiplexer als integrierter Schaltkreis mit fest verdrahteten Adressenleitungen vor. Jedem n-stelligen Codewort als Adresse ist dann ein bestimmter Multiplexer-Dateneingang fest zugeordnet; wenn dieses Codewort an dem Adresseneingang anliegt, ist der betreffende Eingang auf den Ausgang durchgeschaltet. Erfolgt die Ansteuerung der Adresseneingänge mit einer Impulsfolge über einen Zähler, der im selben Code arbeitet, so werden die Dateneingänge nacheinander zyklisch auf den Ausgang geschaltet. Auf diese Weise lassen sich z. B. Abtastschaltungen oder eine Serien-Parallel-Umwandlung von Codewörtern (Dualzahlen) realisieren. Man kann den Demultiplexer auch als einstufigen Decoder betrachten, bei dem über jedes Decodiergatter (als AND-Gatter) noch eine Datenleitung geführt ist und bei dem alle Decodierausgänge über ein NOR-Gatter zu einem Ausgang zusammengefasst sind. Der Demultiplexer löst die umgekehrte Aufgabe, indem er die zeitseriell ankommenden Daten einer Leitung auf mehrere Ausgangsleitungen bzw. Kanäle verteilt. Jeder Decoder kann auch als Demultiplexer verwendet werden, falls jedes der Decodiergatter noch einen weiteren gemeinsamen Eingang (für die Datenleitung) hat. Die Ansteuerung von Multiplexern und Demultiplexern muss synchron erfolgen. |
|
|
| 3. Verwandte Themen |
|
|
|
|
|
Unter Akzeptanz der Tatsache, das Demultiplexer bzw. Decoder auf Bitmuster reagieren kann daraus abgeleitet werden, dass diese Bausteine eine recht zahlreiche Bindung zu anderen Sachgebieten der technischen Informatik haben. So haben auch Codewandlung bis hin zur Kryptologie eine periphere Beziehung zu den Decodern. | |||||||||
|
|
| 4. Bauelementelisten Demultiplexer (Decoder) |
| Klasse | Bauelemente-Typ | Funktion |
|
74 - ; 74 LS; 47 HCT (CMOS) |
7445 | BCD zu Siebensegment Decoder |
| 74 - ; 74 LS; 47 HCT (CMOS) | 7446 | BCD zu Siebensegment Decoder |
| 74 - ; 74 LS; 47 HCT (CMOS) | 7447 | BCD zu Siebensegment Decoder |
| 74 - ; 74 LS; 47 HCT (CMOS) | 7448 | BCD zu Siebensegment Decoder |
| 74 - ; 74 LS; 47 HCT (CMOS) | 7449 | BCD zu Siebensegment Decoder |
| 74 - ; 74 LS; 47 HCT (CMOS) | 74131 | 1 aus 8 Decoder mit Freigabelogik |
|
74 - ; 74 LS; 47 HCT (CMOS) |
74138 | 1 aus 8 Decoder mit Freigabelogik |
| 74 - ; 74 LS; 47 HCT (CMOS) | 74139 | 1 aus 8 Decoder mit Freigabelogik |
| 74 - ; 74 LS; 47 HCT (CMOS) | 74141 | BCD zu Dezimal Decoder (1 aus 10) |
| 74 - ; 74 LS; 47 HCT (CMOS) | 74142 | BCD zu Dezimal Decoder (1 aus 10) |
| 74 - ; 74 LS; 47 HCT (CMOS) | 74143 | Zähler und BCD zu Dezimal Decoder (1 aus 10) |
| 74 - ; 74 LS; 47 HCT (CMOS) | 74144 | Zähler und BCD zu Dezimal Decoder (1 aus 10) |
| 74 - ; 74 LS; 47 HCT (CMOS) | 74147 | 1 aus 16-Decoder mit Freigabelogik |
| 74 - ; 74 LS; 47 HCT (CMOS) | 74149 | 1 aus 16-Decoder mit Freigabelogik |
| 74 - ; 74 LS; 47 HCT (CMOS) | 74154 | 1 aus 16-Decoder mit Freigabelogik |
| 74 - ; 74 LS; 47 HCT (CMOS) | 74155 | 1 aus 16-Decoder mit Freigabelogik |
| 4000-er Serie (CMOS) | ||
| 4000-er Serie (CMOS) | ||
| 4000-er Serie (CMOS) |
elektrische Bauelemente-Übersicht Demultiplexer-Gates in
verschiedenen Technologien
