| 7446; D146; 74S46; 74LS46; DL146; 74HCT46 |
|
|
Letztmalig dran rumgefummelt: 26.12.06 10:40:04 |

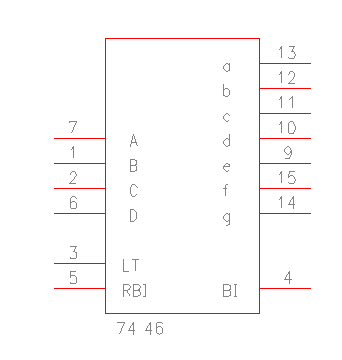

Pin-Belegung des 16-poligen DIL's 7446
mit LT = Lampentest und RB/IN bzw. OUT = Blanking IN bzw. Blanking OUT-Signal (Dunkeltastung der Anzeige)
LT steht für "lamp-test" - unabhängig von der Eingangsbelegung werden alle Segmente aufgesteuert (L-aktiv!)
RB/IN bzw. RB/OUT steuern die Dukeltastung einer führenden NULL im höchstwertigen segment (Vornullen-Unterdrückung)
Segmentbelegung einer Sieben-Segment-Anzeige
Segementsetuerung für die 16 Eingangskombinationen des DIL's 7446
| A3 | A2 | A1 | A0 | a | b | c | d | e | f | g |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
| 0 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 1 | 1 |
| 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
| 0 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | 0 |
| 0 | 1 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 0 | 1 |
| 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| 0 | 1 | 1 | 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 1 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 0 | 0 |
| 1 | 0 | 1 | 0 | 1 | 1 | 1 | 0 | 0 | 1 | 0 |
| 1 | 0 | 1 | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
| 1 | 1 | 0 | 0 | 1 | 0 | 1 | 1 | 1 | 0 | 0 |
| 1 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 0 |
| 1 | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Schalttabelle des 4746 unter der Bedingung, dass die Ausgänge zur Segementansteuerung freigegeben und Bitmuster an den Binäreingängen liegen
Achtung: der jeweilige Ausgang ist L-aktiv!!!

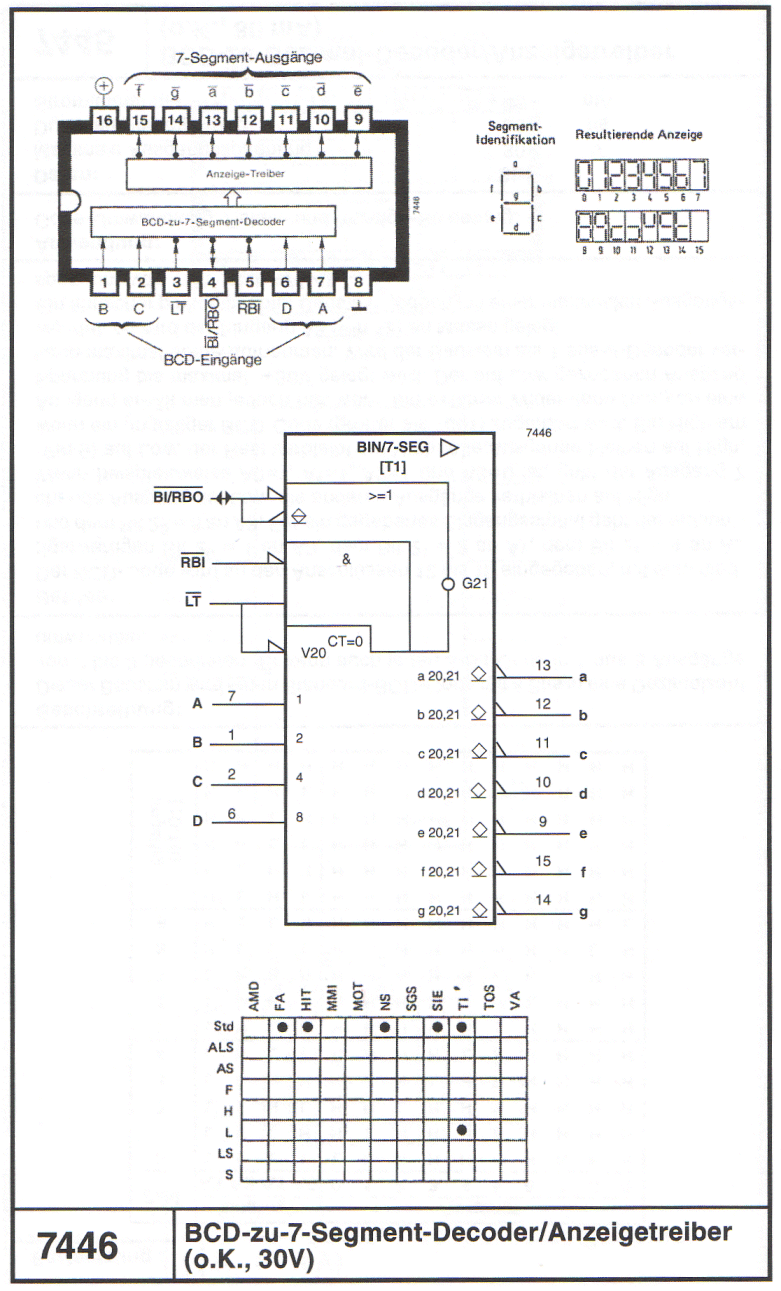

Pin-Belegung des 16-poligen DIL's 7446, 74LS46, DL146, 74HCT46

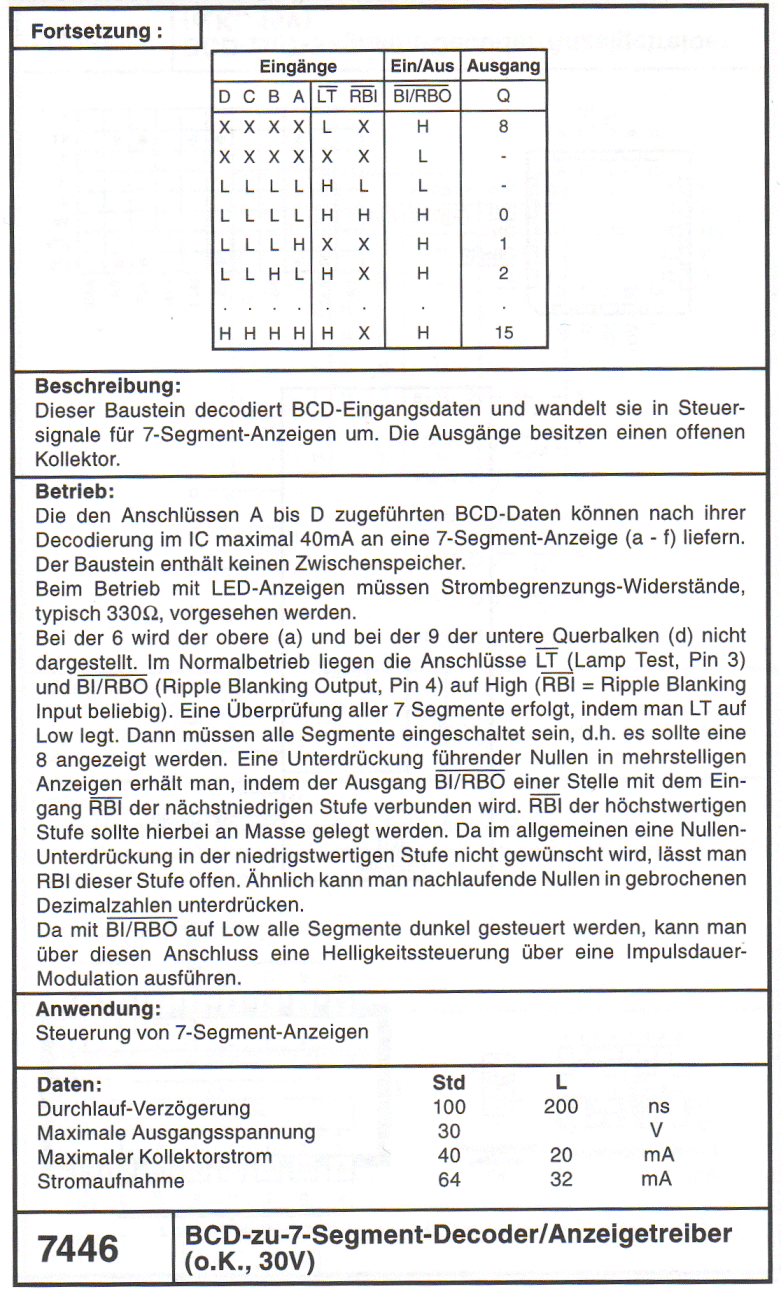

technische Daten des 16-poligen DIL's oder Flatpack 7446
