Kegelradgetriebe

Letztmalig dran rumgefummelt: 13.03.14 07:36:54

	Oft müssen Drehbewegungen von einer Welle auf eine andere übertragen werden, die nicht parallel zueinander liegen. Hier können Kegelradgetriebe eingesetzt werden. Im Gegensatz zu den Stirnrädern, die eine zylindrische Grundform haben, ist die Grundform des Kegelrades der Kegel.
	1. Technisches Funktionsprinzip 2. Eigenschaften 3. Besonderheiten - Vor- und Bachteile 4. Übungen
	Übersicht mechanische Getriebe Logo Kegelradgetriebe inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Wissen für Fortgeschrittene der Informatik

1. Technisches Funktionsprinzip

	Im Gegensatz zu den Stirnrädern, die eine zylindrische Grundform haben, ist die Grundform des Kegelrades der Kegel. Ein .Kegelradgetriebe besteht aus mindestens zwei Kegelrädern, die auf je einer Welle befestigt sind, und den dazugehörigen Lagern. Kegelradgetriebe haben die Aufgabe, Drehbewegungen zwischen nicht parallel zueinander liegenden Wellen formschlüssig zu übertragen. Beim Ineinandergreifen von zwei Kegelrädern haben beide eine gegenläufige Drehrichtung. Die Drehrichtung von An- und Abtriebsrad kann durch das Zwischenschalten eines Rades gleichläufig gemacht werden.

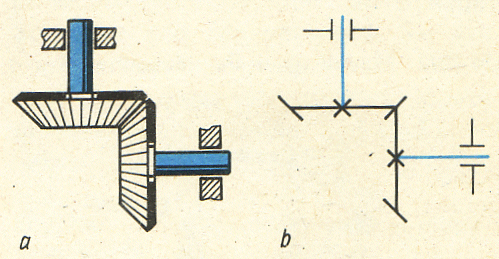

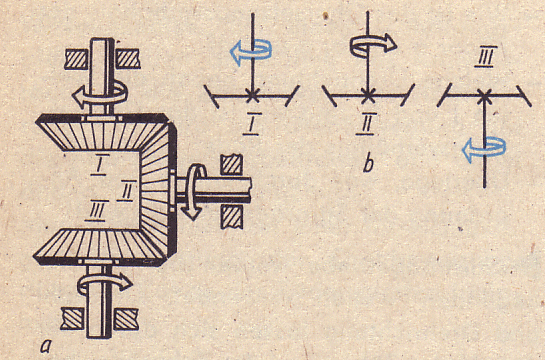

	geradzahlige Anzahl von Zahnrädern - Drehrichtungsänderung der Teilkreis von Zahnrädern Schematische Darstellung eines Stirnradgetriebes Kegelradgetriebe eines Ausgleichgetriebes ... die Sache mit dem Teilkreis-Durchmesser a) zeichnerische Darstellung b) schematische Dartsellung Kegelradgetriebe a) zeichnerische Darstellung b) schematische Dartsellung
	... und so sieht ein Zahn eines Zahnrades wirklich aus! ... das Übersetzungsverhältnis ... und so werden Zahnräder konstruiert! Übersicht Übersetzungsverhältnis

2. Eigenschaften des Riemengetriebes - Vor- und Nachteile

	Riemengetriebe waren historisch mit als erste Antriebe für Maschinen im Einsatz. Sie sind vergleichsweise unkompliziert, langlebig billig herzustellen und benötigen nur wenig Wartungsaufwand. Außerdem sind sie leicht zu reparieren. Im Einsatz ist allerdings Vorsicht geboten - es besteht hohe Unfallgefahr! Auch müssen sie öfters kontrolliert werden.
	Eigenschaften: Wellen liegen im rechten Winkel zueinander Drehrichtung kann durch ein "Zwischenrad" geändert werden teuer in der Fertigung wartungsintensiv hoher Verschleiß große Kraftübertragung möglich
	Vorteile: geringe Unfallgefahr Kraftübertragung, bis etwas "nachgibt" die Arbeitsrichtung (treibendes und getriebenes Rad) kann geändert wrden
	Nachteile: Kraftübertragung nur auf kleine Entfernung geringere Energieverluste (höherer Wirkungsgrad) gibt nicht nach, wenn Widerstand auftritt
	Einsatz: in mechanischen Uhren zum Aufziehen der Uhr in Küchenmaschinen Schaltgetriebe im Auto

3. Besonderheiten

	Drehzahl und Übersetzungsverhältnis. Die Anzahl der Umdrehungen, die ein Rad in einer Minute macht, bezeichnet man als Drehzahl. Wird die Drehzahl des treibenden Rades mit der Drehzahl des getriebenen Rades verglichen, dann kann man das Übersetzungsverhältnis berechnen.

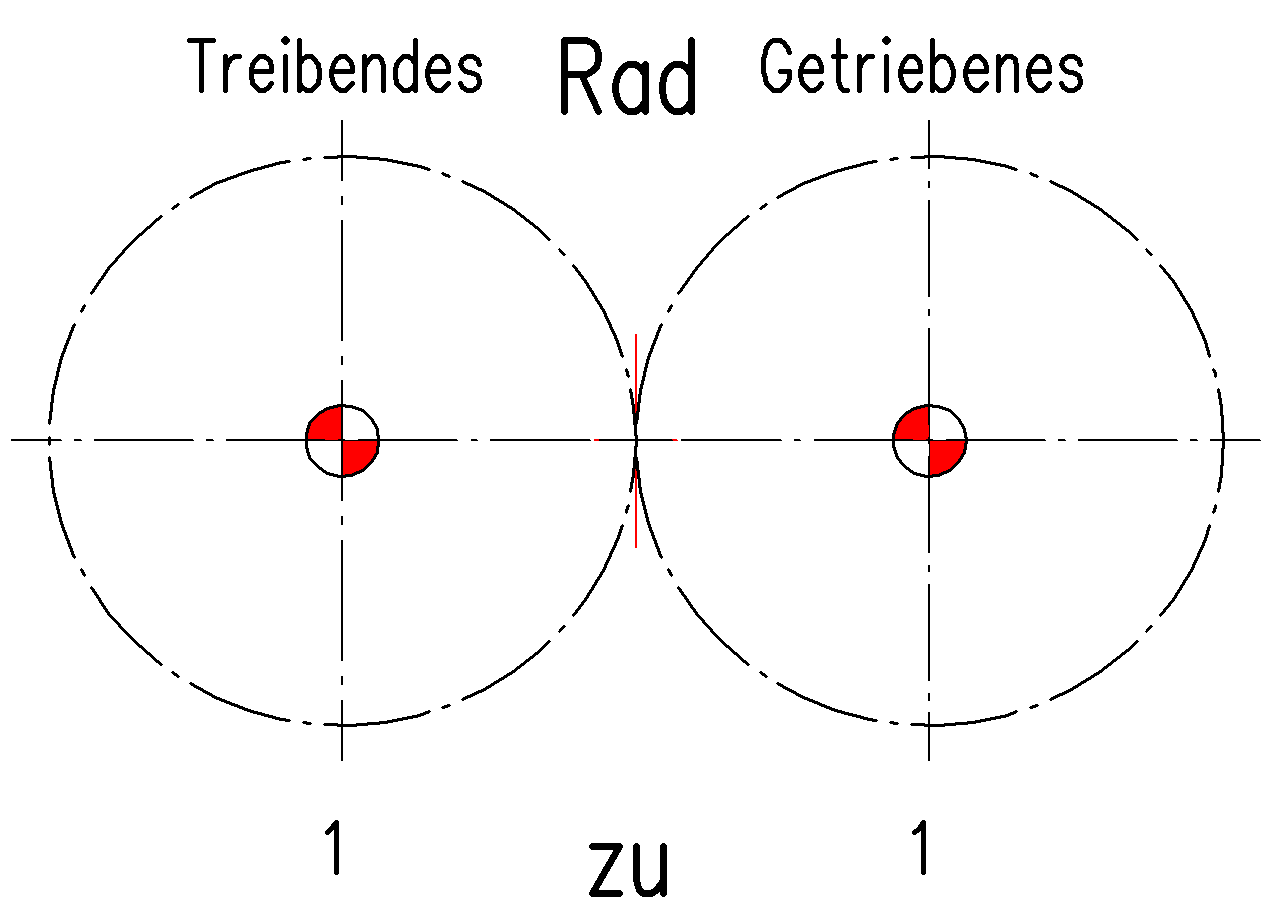

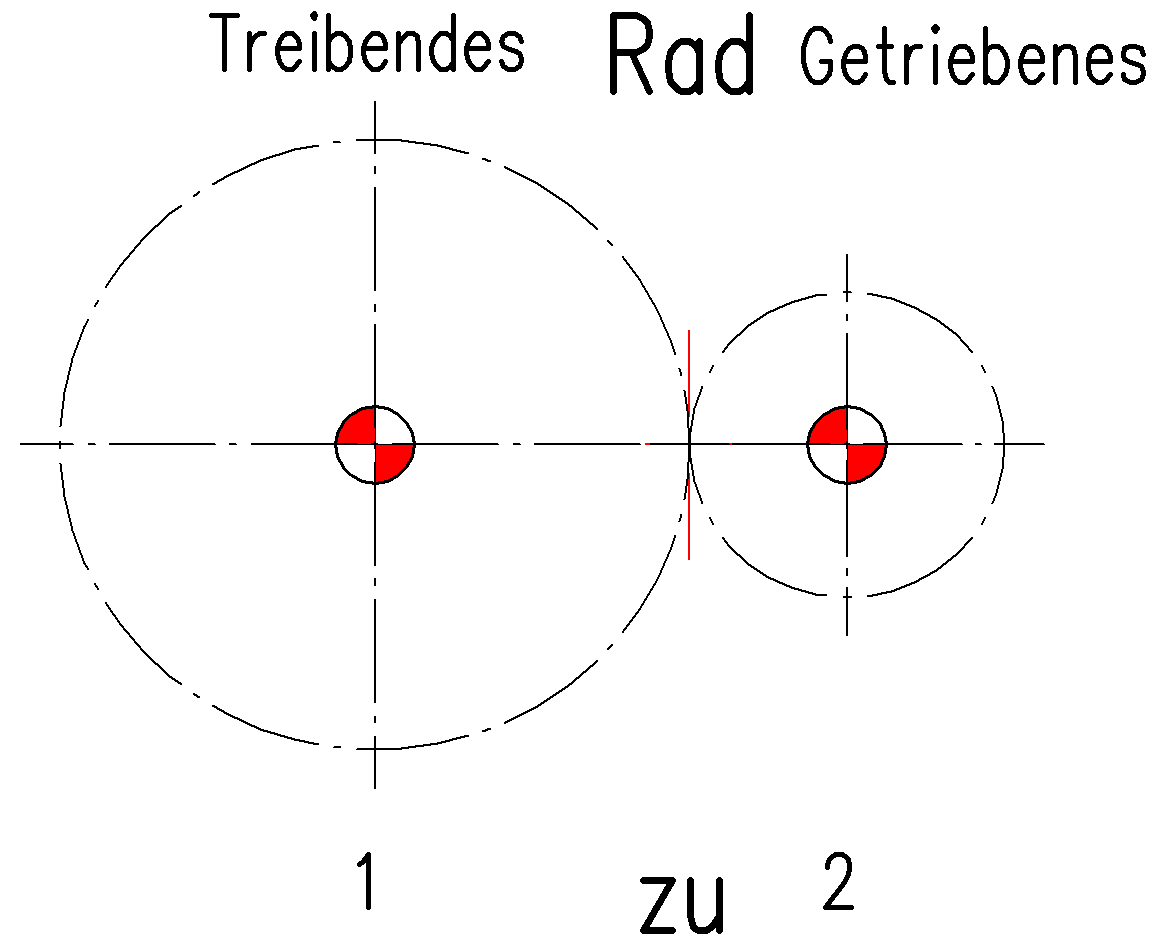

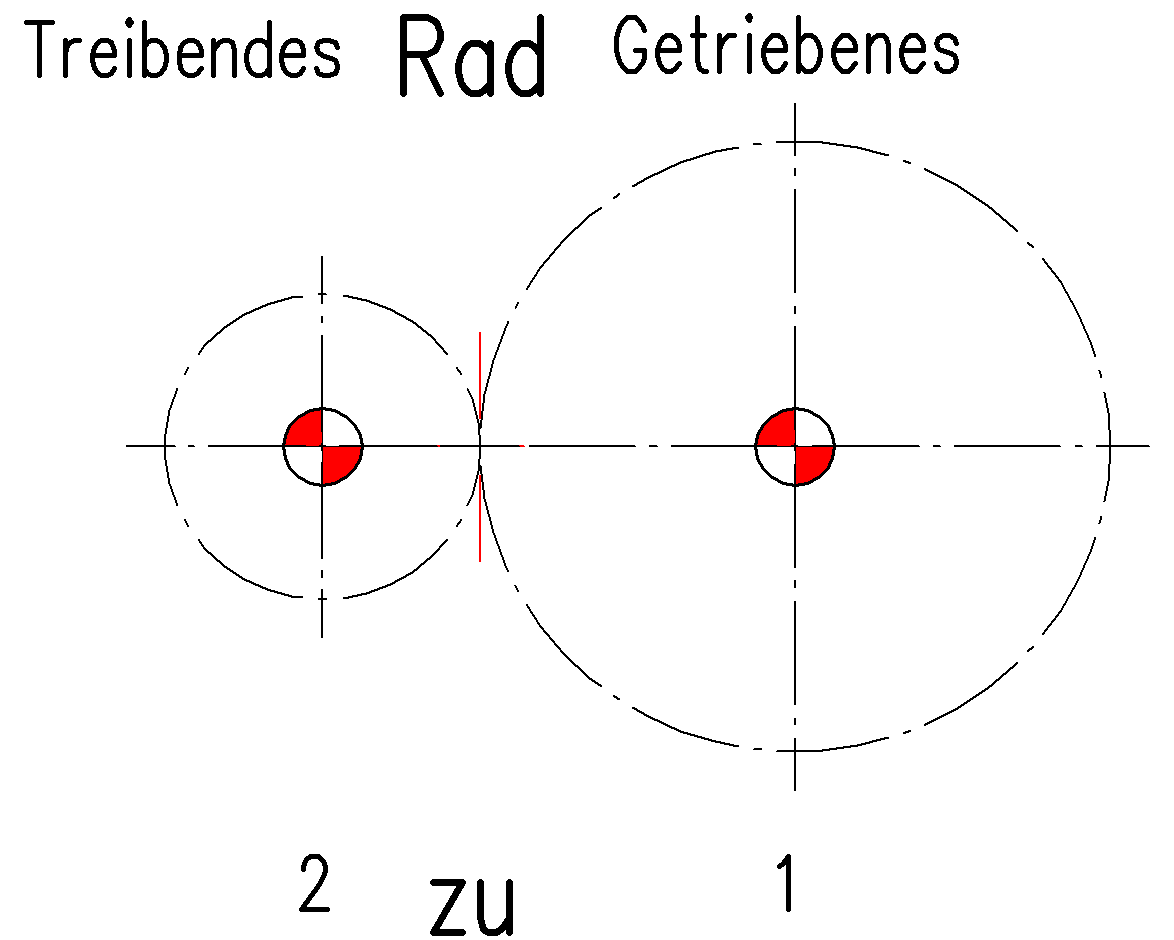

	Übersetzungsverhältnis 1 : 1 Übersetzungsverhältnis 1 : 2 Übersetzungsverhältnis 2 : 1 Übersetzungsverhältnis 1 zu 1 Übersetzungsverhältnis 1 zu 2 Übersetzungsverhältnis 2 zu 1

4. Übungen

	Baue mit dem Baukasten ein offenes Riemengetriebe auf! Verwende zwei Riemenscheiben mit gleichem Durchmesser. Überprüfe, ob die Wellen parallel liegen! Lass die treibende Riemenscheibe fünf Umdrehungen ausführen und stelle fest, wie viele Umdrehungen die getriebene Riemenscheibe dann gemacht hat. Haben zwei miteinander verbundene Riemenscheiben gleichen Durchmesser, dann sind ihre Drehzahlen gleich. Das Übersetzungsverhältnis ist dann 1:1. Das heißt: Wenn die treibende Riemenscheibe eine Umdrehung gemacht hat, dann' hat auch die getriebene Riemenscheibe eine Umdrehung gemacht.

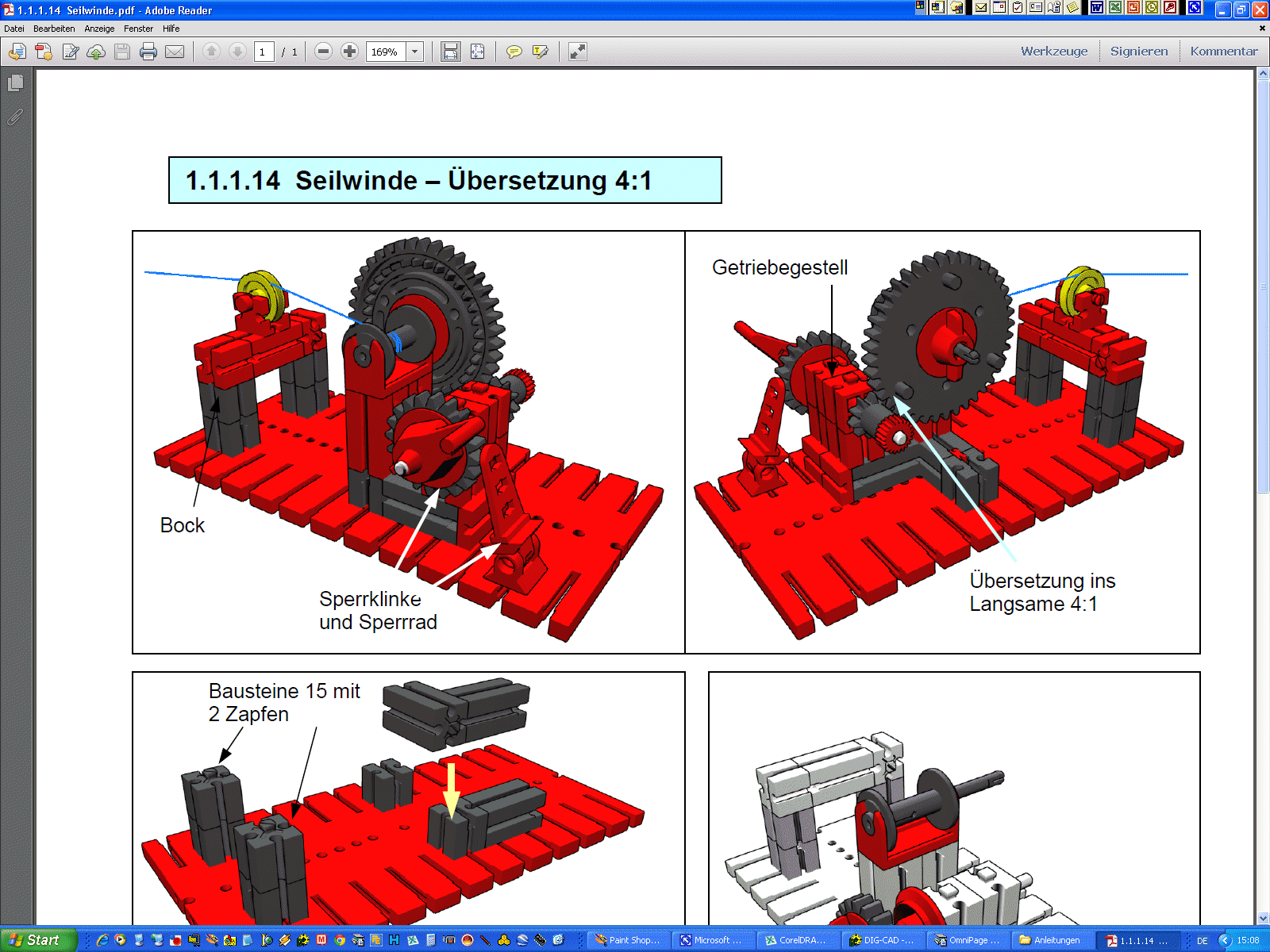

	Übersetzungsverhältnis abhand des Durchmessers allgemein Übersetzen ins Langsame ... Übersetzen ins Schnelle ... Übersetzungsverhältnis 1 zu 1 ... unser Beispielmodell zum Übersetzen ins Langsame zur Bauanleitung im PDF-Format Deine Aufgaben: Wie liegen die Wellen zueinander? Wie ist die Drehrichtung der Räder? In weicher Richtung bewegt sich die Abtriebswelle? Vergleiche die Drehzahlen der Kegelräder!   ... unser Beispielmodell zum Übersetzen ins Langsame zur Bauanleitung im PDF-Format Deine Aufgaben: bestimme die Anzahl der Zähne im eingesetzten Getriebe wie viele male muss an der Kurbel gedreht werden, damit sich die Seilwinde einmel dreht? versuche, mit Deinen Worten, Deine Beobachtunegn zu erklären (Zusammenhänge darzustellen)
	... die Modellbauanleitungen - Getriebe mit unterschiedlichen Übersetzungen Modelle mit dem Basic-Set u-t1 bis u-t3 - Seite 40
