LC-80 Count-Down-Programm

Letztmalig dran rumgefummelt: 15.03.07 08:17:10

ist wahrscheinlich fehlerfrei und kann unbedenklich verwendet werden

die beliebte alphabetisch sortierte Schnell-Liste

die beliebte numerisch sortierte Schnell-Liste

Allgemeine FLAG-Wirkung

FLAG-Wirkung auf OP-Code-Gruppen

Befehlsdokumentation mit Beispiel

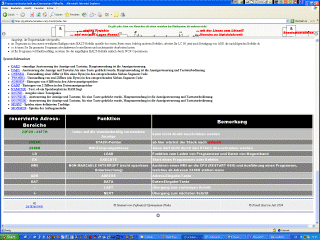

Übersicht der Subroutinen des LC-8

Eigene Aufgabe 5: Ein Abwärtszähler mit SOUND-Ausgabe ist zu programmieren und auf ca. 1-Sekunden-Intervall einzurichten! Die anzuzeigende Ziffer steht auf 02302H und wird von Bindestrichen flankiert.

Anmerkungen zur Steuerung: Register BC sowie HL muss vor dem Aufruf der Subroutine SOUND1K gerettet werden

Pseudocode zum Programm:

anfangsadresse anzeigespeicher in IX laden
anzahl der zahlen laden (Register C)
tonlänge laden (Registerpaar HL)
M2: registerpaare HL und BC retten
CALL SOUND1K (Tonausgabe-Unterprogramm aufrufen)
registerpaare HL und BC wieder herstellen
register A mit inhalt von D laden (neue zahl)
CALL ONESEG (Anzeigenkonverter aufrufen)
code auf anzeigespeicheradresse
register B mit anzeigezeit laden
M1: CALL DAK2 (Anzeigeprogramm aufrufen)
B decrementieren und sprung zu M1: wenn nicht 0
C dekrementieren
sprung zu M2: wenn nicht 0
sprung zum Anfang

Zeile	Marke	Block	Adresse	Hex-Code	Assembler-Code	Kommentar
0001					ORG 2000H
0002	M3:	INIT	2000H	DD 21 00 23	LD IX, 02300H	;Indexregister IX mit Adresse Anzeigespeicher
0003			2004H	0E 09	LD C, 009H	;Register C mit Anzahl der Ziffern - hier 9
0004			2006H	21 10 00	LD HL, 0010H	;Registerpaar HL verweist auf die Tonlänge
0005	M2:		2009H	C5	PUSH BC	;Registerpaar BC retten
0006			200AH	E5	PUSH HL	;Registerpaar HL retten
0007			200BH	CD 76 03	CALL 00376H	;CALL SOUND1K-Ausgabe Unterprogramm aufrufen
0008			200EH	E1	POP HL	;Registerpaar HL wieder hergestellt
0009			200FH	C1	POP BC	;Registerpaar BC wieder hergestellt
0010			2010H	79	LD A, C	;neue Zahl zur Konvertierung in Regsiter A
0011			2011H	CD CA 04	CALL 004CAH	;CALL ONESEG-Anzeigekonvertierung aufrufen
0012			2014H	32 02 23	LD (02302H), A	;Zeichencode auf Anzeige ablegen
0013			2017H	06 64	LD B, 064H	;Anzeigezeit für 100 ms im Register B
0014	M1:	SCRIBE	2019H	CD 83 04	CALL 00483H	;CALL DAK2-Anzeigeprogrammaufrufen
0015			201CH	10 FB	DJNZ, M1	;Rücksprung zur Anzeige Adresse 2016H
0016		NEXT	201EH	0D	DEC C	;C und damit die Anzahl herunterzählen
0017			201FH	20 F8	JPNZ M2:	;Rücksprung auf 02009H zum Zahlen neu anzeigen
0018			2021H	18 DD	JPR M3:	;RETURN 2000H
0019			2023H	76	HALT	;wird nicht erreicht
0020					TABLE:
0021			2300H		ORG 2040H	;Datenadresse organisieren
0022			2300H	00	DEFB 000H	;Datenanzeigespeicher " " eintragen
0023			2301H	08	DEFB 008H	;Datenanzeigespeicher "-" eintragen
0024			2302H	00	DEFB 000H	;Datenanzeigespeicher " " eintragen
0025			2303H	08	DEFB 008H	;Datenanzeigespeicher "-" eintragen
0026			2304H	00	DEFB 000H	;Datenanzeigespeicher " " eintragen
0027			2305H	00	DEFB 000H	;Datenanzeigespeicher " " eintragen

Beispiel für eine kleine Anweisungstabelle in vollständiger Mnemoic-Codierung
