Verwendet auf dem PICDEM2-Board ist das schon ein ganz schön schweres Kaliber innerhalb der Mikrocontroller. Für die weitaus meisten Fälle mit Sicherheit überdimensioniert, wird er durch den vorinstallierten CAN-BUS eben doch interessant. Auch auf anderen Ebenen kann der "Kleine" auftrumpfen: RS232-Schnittstelle, USB-Ports, für Mikrocontroller extrem großen Speicher.

1. Technische Parameter sowie wichtige Hinweise
2. PIC-Programmierung
3. Speicheraufteilung
4. Controller-Peripherie
5. Projekte & Linksammlung
6. Verwandte Themen

PIC-Schaltungen

PIC18F4520 - das Logo

inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-)

Informatik-Profi-Wissen
Quellen:
1. Technische Parameter sowie wichtige Hinweise

Der kommt ja schon in der Gehäuseform für unsere bescheidenen Verhältnisse recht groß daher. Aber er ist mit den meisten der vorhanden Softwareplattformen (Assembler - JAL eher nicht mehr, da momentan keine Bibliotheken vorhanden bzw. mir bekannt sind). Jedoch die großen Werkzeuge verstehen den schon und er ist unter den Schaltungen mit eingesetztem CAN-BUS eine beliebter Baustein.

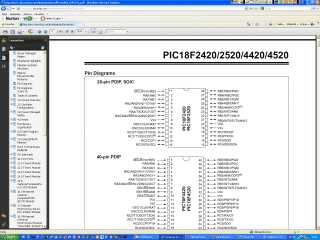

Datenblatt des PIC18F4520

PIC18F4520 - Anschlußbelegung

Die Anschlussbezeichnungen versuchen wir hier, mit deutsche Erklärungen zu versehen:
Sie können das Datenblatt kostenfrei von der Website des Herstellers Microchip herunterladen: www.microchip.com. Der Datenblatt-Name lautet „16F87X" oder ähnlich, weil in diesem Dokument mehrere eng verwandte Typen dokumentiert sind. In unserem Software-Paket, das Sie ebenfalls kostenlos von www.boekinfo.tk herunterladen können, ist das Datenblatt des PIC16F877 enthalten.
Technische Parameter:
  • an analoge Eingänge können analoge (stetig veränderliche), vom Mikrocontroller zu verarbeitende Signale im Bereich 0 ... +5 V gelegt werden
  • digitale Ein- und Ausgänge transportieren digitale Signale, die nur zwei Zustände (entweder 0 V oder +5 V) annehmen können. Die Signalfluss-Richtung (Eingang oder Ausgang) ist programmierbar
  • die Definition der beiden Signalzustände erlaubt bestimmte Toleranzen. Zum Beispiel wird die Signalspannung +4,8 V noch als +5 V betrachtet, und +0,5 V ist gleich bedeutend mit 0 V
  • die Betriebsspannung beträgt +5 V (VSS = Masse, VDD = +5 V), sie muss an allen dafür vorgesehenen Anschlüssen (Pins 8 / 1) anliegen!
  • an die Quarz-Anschlüsse werden der Quarz und zwei zusätzliche Kondensatoren gelegt. Der Quarz ist für die stabile Frequenz des Taktsignals verantwortlich, von ihr hängt die Arbeitsgeschwindigkeit des Mikrocontrollers ab
  • alle PIC-Mikrocontroller-Typen kommen zwar ohne Quarz aus, doch ohne Quarz liegt die Arbeitsgeschwindigkeit an der unteren Grenze - außerdem kann die Stabilität für die Kommunikation mit anderen Mikrocontrollern oder mit dem PC unzureichend sein
  • über die serielle Schnittstelle können Verbindungen zu anderen Mikrocontrollern oder zu einem PC nach RS232-Standard hergestellt werden
  • I2C ist ein Standard, nach dem zum Beispiel zwei PIC-Mikrocontroller untereinander Daten austauschen können
  • in den Bildern oben sind bei den meisten Anschlüssen englische Kurzbezeichnungen angegeben. Viele Anschlüsse können unterschiedliche Funktionen übernehmen
Die Stromversorgung:

An die Leitungen 1 und 2 wird der Netztrafo oder ein Steckernetzteil angeschlossen. Geeignet sind Steckernetzteile, die Wechselspannungen im Bereich 9...24 V oder Gleichspannungen im Bereich 9...32 V liefern.
Wegen der Gleichrichterdioden am Eingang können Eingangsgleichspannungen beliebige Polarität haben. Natürlich müssen der Netztrafo oder das Steckernetzteil dem Strombedarf gewachsen sein. Der Strombedarf ist bei jedem Projekt unterschiedlich. Für die meisten Projekte genügt eine Spannungsquelle, die mit einigen hundert Milliampere belastbar ist. Wenn hohe Ströme fließen, muss der Spannungsregler 7805 auf einen Kühlkörper montiert werden.
kurze Liste der wichtigsten Eigenschaften P1C16F628:
PIC - Microcontroller mit FLASH - Programmspeicher im DIP18 ( 16F628-xx /P ) , SOIC18 ( 16F628-xx /SO ) oder SSOP20 ( 16F628-xx/SS ) Gehäuse.
Programmspeicher 2048 words (14 Bit) - Internes EEprom mit 128 Byte zur Datenspeicherung.
RAM-Kapazität Datenspeicher für 224 Byte
EEPROM-Kapazität FLASH - Programmspeicher für 128 Befehle ( 8 Bit Werte)
I/0-Leitungen (digital) 16 Ein- bzw. Ausgänge verfügbar. (die Zahl verringert sich wenn nicht der interne 4MHz-Oszillator verwendet wird oder wenn MCLR# eingesetzt wird.)
A/D Eingänge 4 (jeder 8 oder 10 Bit) Comparator
USART Ein asynchroner oder synchroner serieller Port ( USART ).
Leistung 5 Mips
Preis ca. 1 bis 2 Euro
PWM nein
I2C-Bus nein
Taktoszillator ja - Oszillatorfrequenz 0 bis 20 MHz.(Unterschiedliche Oszillatortypen verfügbar , z.B. XT ( Quarz, Schwinger ), RC (R-C-Glied), oder externes Taktsignal)
Komparatoren Zwei Analogkomparatoren. Komparatorausgänge können als Ausgangssignal verwendet werden
Timer
  • TMR0: Ein 8-Bit Hardware-Zähler bzw. Zeitgeber mit einstellbarem Vorteiler
  • TMR2: Ein 8-Bit Hardware-Zeitgeber mit vor- und nachgeschaltetem Teiler und Perioden-Register
  • TMR1: Ein 16-Bit Hardware-Zähler bzw. Zeitgeber mit einstellbarem Vorteiler
  • Ein 16-Bit Capture / Compare / PWM -Modul - dieses erlaubt den Stand des Zählers TMR1 bei einer Flanke am CCP1-Pin zu speichern oder den Zählerstand ständig mit einem programmierten Wert zu vergleichen und beim Erreichen eine Aktion auszulösen - alternativ kann zusammen mit TMR2 ein PWM - Ausgangssignal mit bis zu 10-Bit Auflösung erzeugt werden
  • Ein Watchdogtimer
  10 Interrupts: INT-Pin, TMR0, TMR1, TMR2, Signaländerung an PORTB 4...7, Komparator, USART-Empfangen, USART-Gesendet, Capture/Compare, EEprom Schreib-Ende
  8 - Ebenen - Stapelzeiger für Unterprogrammaufrufe
  Spannungsreferenzmodul. Steht für die Komparatoren zur Verfügung und kann auch auf einen Ausgangspin geschaltet werden
  In eingebautem Zustand programmierbar.

Ein Ausgangs-Pin liefert bis zu 25mA, ein Port bis zu 200mA, der Gesamtstrom des PIC darf bis zu 250/300mA betragen.

Typischer Versorgungsstrom PIC16F628:

Bei 4 MHz und 5,5 Volt: < 2mA

Bei 20 MHz und 5,5 Volt: 4,0mA (max. 7mA)

Bei 32kHz und 3 Volt ohne Watchdog: 15µA

Max. Standby 2,2µA ( 3V ) 9,0µA ( 5,5V ) 15µA (5,5V, Erweiterter Temp.-Bereich)

Watchdog - Strom typ. 6µA, je Komparator (falls aktiv) typ. 30µA, Vref. max. 135µA

Die Eigenschaften des P1C12F675 reichen natürlich nicht an den inzwischen vertrautPIC16F877 heran, der PIC12F675 hat ein anderes Leistungsformat zu einem niedrige Preis.

2. PIC-Programmierung

Für die Programmierung der PIC-Controller gibt es ganz offensichtlich verschiedene Möglichkeiten und Werkzeuge - sowohl hard- als auch softwareseitig. Und nicht zu vergessen ist die Tatsache, dass die fertigen geschriebenen und compilierten Programme HEX-konvertiert sowie in den Controller übertragen werden müssen. Als Programmiersprachen kommen Assembler für die jeweiligen Zielprozessoren oder aber auch Hochsprachen wie C- und BASIC-Derivate zum Einsatz
JAL Flowcode und als Programmer EBLOCKS ... das Komplettwerkzeug zum Programmieren und Testen - EasyPICs 5

Just Anather Lanuage  - kurz: JAL

Flowcode

EasyPIC 5

3. Speicheraufteilung

Mit Sicherheit ist der PIC16F877 für die weitaus meisten Projekte völlig überdimensioniert und somit zu teuer und zu aufwendig (alte deutsche Rechtschreibung!). Für die Mehrzahl der kleinen "Elektronik-Anwendungen" und Aufgabenstellungen ist


4. Controller-Peripherie





5. Projekte & Linksammlung

Mit Sicherheit ist der PIC16F877 für die weitaus meisten Projekte völlig überdimensioniert und somit zu teuer und zu aufwendig (alte deutsche Rechtschreibung!). Für die Mehrzahl der kleinen "Elektronik-Anwendungen" und Aufgabenstellungen ist
