Logiktabelle der Full-Adder-Logik in kanonischer Normalform

Letztmalig dran rumgefummelt: 27.03.25 23:45:50

Zur Gewinnung der kanonischen Normalform werden zuerst alle möglich Kombinationen zusammengestellt - es ist günstig, aber nicht unbedingte Voraussetzung, bei den Eingangsbelegungen (also x-Werten) rechts und mit 0 zu beginnen.

... zurück zum Addieren

Addierrlogiken

Binäraddition
Was ein Computer-Rechenwerk alles können sollte:

Addieren

Vergleichen

testen auf gerade oder ungerade

Paritätstest

Decodieren

_Zeile	x₁	x₀	x_n-1	y_sum	y_carry
1.	0	0	0	0	0
2.	0	0	1	1	0
3.	0	1	0	1	0
4.	0	1	1	0	1
5.	1	0	0	1	0
6.	1	0	1	0	1
7.	1	1	0	0	1
8.	1	1	1	1	1

Logikgleichung für beide Ausgaänge

Kanonisch disjunktive Normalform

... da die Anzahl logisch "0" gleich der Anzahl logisch "1" ist, bevorzuge ich die kanonisch disjunktive Normalform und setze an:

AND-zusammengefasste Eingänge werden OR-verknüft
jede Teilaussage (Logikterm) ist in sich AND-verknüpft
vier mal logische EINS bedeutet vier logische AND-Kombinationen
sowie auch ein Vier-Eingangs OR

y_sum = 1 = x_n-1x₀x₁ ۷ x_n-1x₀x₁ ۷ x_n-1x₀x₁ ۷ x_n-1x₀x₁

... da die Anzahl logisch "1" gleich logisch"0" ist, also verwende ich die kanonisch disjunktive Normalform und setze an:

AND-zusammengefasste Eingänge OR-verknüft
jede Teilaussage (Logikterm) AND-verknüpft
vier mal logische EINS bedeutet vier logische AND-Kombinationen
sowie Vier-Eingangs OR

y_carry = 1 = x_n-1x₀x₁ ۷ x_n-1x₀x₁ ۷ x_n-1x₀x₁ ۷ x_n-1x₀x₁

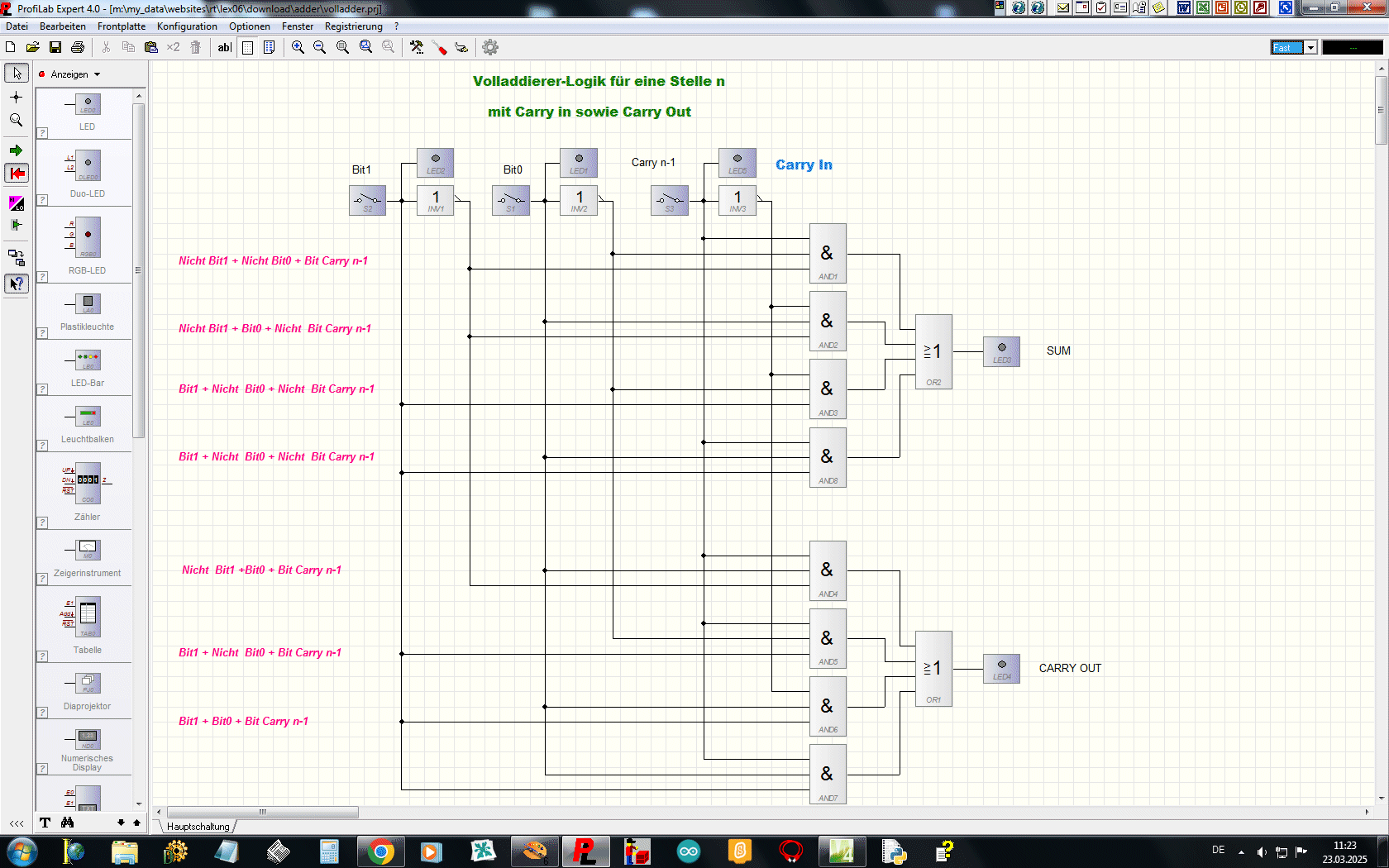

zugehörige Logikschalung in kanonisch disjunktiver Normalform

zugehörige Logikschalung in kanonisch disjunktiver Normalform

... nicht ein - sondern 8 Bit werden addiert
