Die serbische Firma MikroElektronika bietet mit der Mikromedia Workstation V7 eine vollständige Umgebung zur Entwicklung und Erprobung von Controllerschaltungen der Firma Microchip (PIC-Serie) einschließlich minimaler Multimedia- sowie Netzwerkumgebungen. Daneben hat man dort auch noch allerhand Peripherie im Angebot - für uns als Einsteiger scheint dies aber komplett und richtig zu sein (noch liegen ja nicht all zu viele Erfahrungen vor. Zudem versteht sich das Entwicklungskid als vollständiges System einschließlich Programmierumgebungen in Hochsprachen (C-, BASIC und PASCAL gehören in Light-Versionen zum Lieferumfang und reichen für Amateurprojekte sicher weit).

1. Technische Parameter sowie wichtige Hinweise
2. User Manual der Workstation
3. User Manual Mikromedia-Board
4. Peripherie
5. Projekte
6. Verwandte Themen

die Elektronikseiten

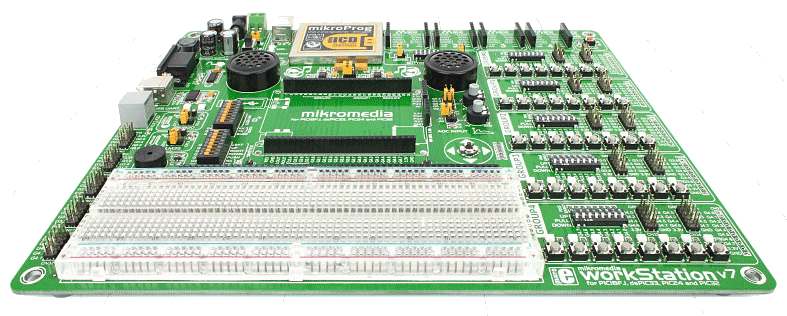

Mikromedia Workstation V7

inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-)

Informatik-Profi-Wissen

PICs-Schaltungssammlung Programmable Intelligence Computers - kurz: PIC ... ... eine von uns genutzte Vorgänger-Version

PIC5-Schaltungssammlung

Programmable Intelligence Computers - PIC

EasyPIC5-Developer Tool


1. Technische Parameter sowie wichtige Hinweise history menue scroll up Letztmalig dran rumgefummelt: 16.03.16 15:46:55

Mikroelektronika's easypic5 ist ein vollständiges  Entwicklungs- und Controll Board für Mikrochip's PIC Microcontroller vorgesehen für die PIC10F, 12F, 16F und 18F Familien. Das easypic5 Development-Kid wird mit einem herausnehmbaren 40-Pin PIC16f877A geliefert unterstützt aber die in 8, 14, 18, 20, 28. und 40-Pin DIP Pakete und bietet alles, was sie zum Anfangen benötigen, Entwicklung, Erprobung oder lernen über diese beliebten Microcontroller.

Features

  • programmer auf dem Board vorhandener Hochgeschwindigkeits USB-Programmer für den Zielcontroller
  • MikroICD in-circuit debugger (kompatibel mit Mikro-BASIC, Mikro-C and Mikro-Pascal PIC compilers)
  • 36 LEDs erlauben eine Statusverfolgung aller PIC's I/O zu beobachten
  • 36 Taster zur Simulation digitaler Eingangssignale
  • zwei Potentiometer zur Simulation analoger Eingangssignale
  • vier gemultiplexte 7-segment Anzeigen
  • Schalter für optionale Hintergrundbeleuchtung des 16 × 2 Zeichen LCD-Displays (verfügbar in Starter Packs)
  • Schalter für optionale Hintergrundbeleuchtung des 128 × 64 Pixel Grafik-LCD-Displays (verfügbar in Starter Packs)
  • Stecker für optionales Touch-Screen overlay (verfügbar in Starter Packs)
  • Sockel für optionalen DS1820 1-Anschluss Temperatur-Sensor (verfügbar in Starter Packs)
  • RS-232 Interface
  • USB interface zur Unterstützung von Mmicrocontrollern mit On-Chip USB interfaces
  • PS/2 Keyboard-Anschluss
  • alle PIC's I/O-Anschlüsse sind aus dem Board herausgeführt
  • ausgetattet mit PIC16F877A Microcontroller und 8MHz Quarz (beide herausnehmbar)
  • es besteht die Möglichkeit, die Stromversorgung über den USB-Port zu realisieren
  • es besteht eine Vielzahl externer Anschlüssmöglichkeiten an das Board

Is it right for you?

easyPIC5 ist ideal für Einsteiger, Mikrocontroller- und erfahrene Entwickler gleichermaßen geeignet und ist eine ausgezeichnete Wahl für jeden die Fähigkeit zur Arbeit mit jeder DIP-Gehäuse PIC von 8-Pin zu 40-Pin wollen . Das Paket enthält alles, was man braucht, um anzufangen mit PICs - Development Board, pic16F877a 40-Pin Microcontroller, Programmier-Software, führt, ausführliche Dokumentation und Beispiel-Programme. Durch einschließlich der Programmierer, Incircuit Debugger, dip Sockets zu akzeptieren eine große Anzahl von PICs und nützliche I/O
Using the EasyPIC5

The EasyPIC5 is incredibly easy to set up and use. On first connecting it to the USB port of your PC using the lead provided, Windows will prompt you to install a driver from the supplied CD-ROM. The PIC16F877A that comes fitted to the EasyPIC5 is pre-programmed with a demonstration program that runs immediately. You can then install the PICFlash2 programming software, also on the CD-ROM, and reprogram the PIC with any of the included pre-compiled example programs to try out the board's I/O features and get a taste of the sort of projects that you can develop.
To write your own programs, you can use the assembler in Microchip's freely available MPLAB software or any make of PIC assembler or compiler that generate HEX files. However use of MikroElektronika's MikroBASIC, MikroC and MikroPascal compilers is recommended as these come with library routines that support all the EasyPIC5's built-in I/O devices and MikroElektronika's optional interface boards, as well as allowing for use of the EasyPIC5's MikroICD in-circuit debugger. Demonstration versions of these three compilers are included, which enable you to write programs up to 2K in size, or you can save money on the individual prices and buy one of our starter packs that also include full versions of the compilers.
Your programs can make full use of the EasyPIC5's I/O devices and any that are not required can be disabled by way of clearly labelled jumpers and DIP switches. MikroElektronika's range of optional interface boards can be fitted to the EasyPIC5 and it is also straightforward to connect your own circuits as all of the PIC's I/O lines are available on five 10-way IDC headers. The supplied PIC16F877A microcontroller can easily be removed and replaced with any 8, 14, 18, 20, 28 or 40-pin DIP-packaged PIC microcontroller from the PIC10F, 12F, 16F and 18F familes. PICs programmed on the EasyPIC5 may also be removed and used in your own circuits if required.

Funktionsbeschreibung

  1. Externe Stromversorgung mit 8 - 16 Volt Gleich- oder Wechselspannung.

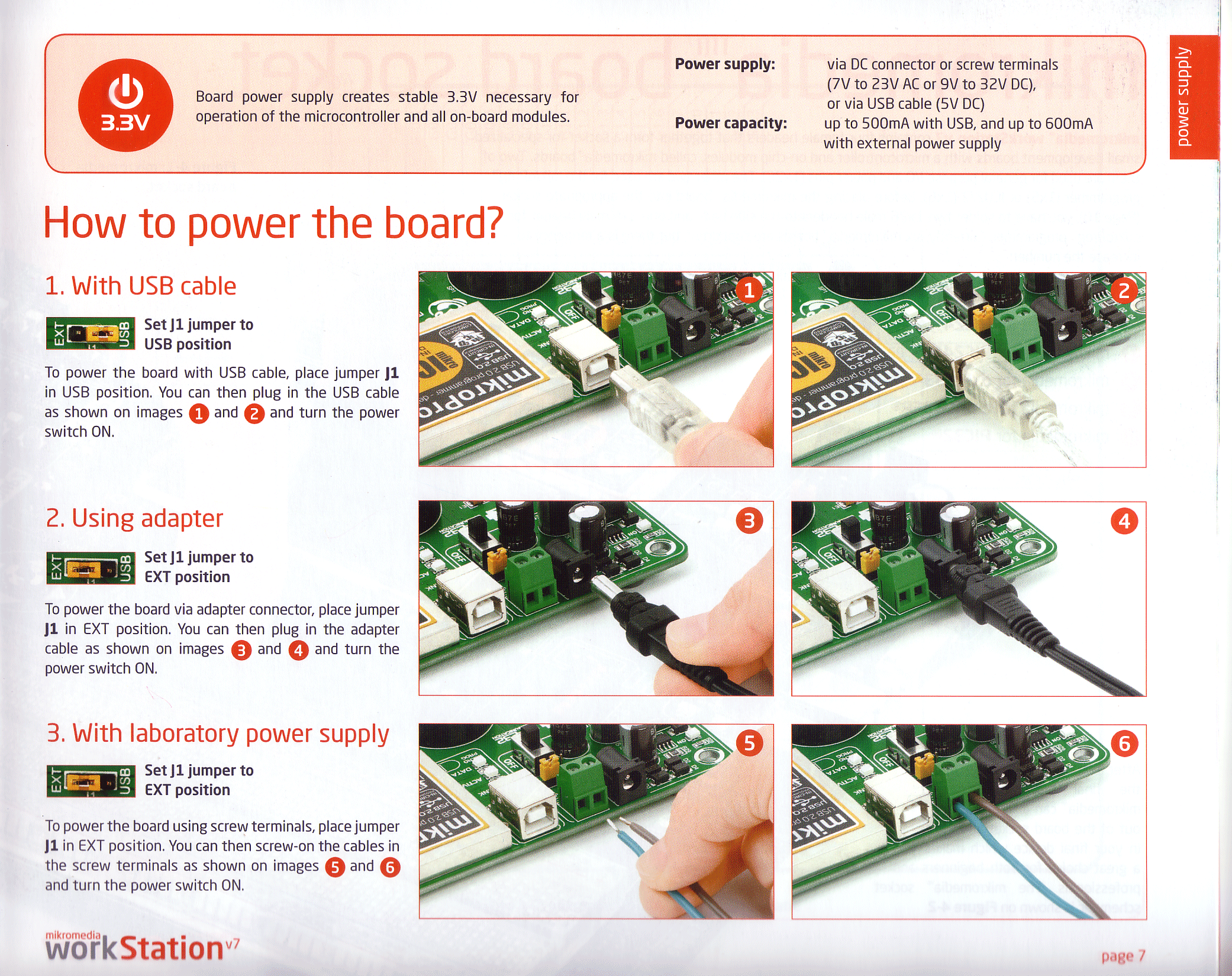

  2. Auswahl-Jumper zwischen externer Stromversorgung oder Stromversorgung über USB-Port - bei Auswahl über USB-Port ist keine externe Spannungsquelle erforderlich!
  3. EIN/AUS-Schalter.

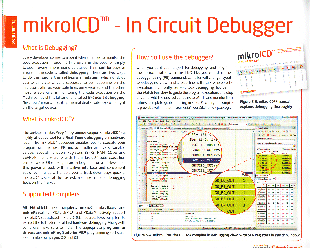

  4. sehr schneller und flexibler On-Board USB-Programmer mit Micro ICD - In-Circuit-Debugger. Der Controller ist lernfähig, beim Download neuer Software wird es möglich sein, auch künftige Controller-Generationen zu programmieren.

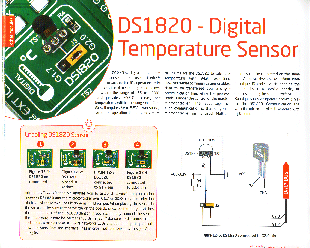

  5. DS1820 erlaubt Temperaturmessungen mit 0,5 ° Genauigkeit.
  6. RS232 Kommunikation mit wählbaren TX und RX für alle einsetzbaren Microcontroller.
  7. Für Testzwecke können die Pins RA0 - RA5 mit den beiden Potentiometern P1 und P2 verbunden werden. Diese Anschlüsse können als Eingabe für dimensionierbare Spannungen dieser Potis genutzt werden.
  8. Port A bis Port E sind mit einem Widerstandsnetzwerk über die Schaltergruppe SW1 - SW5 verbunden. Ist der zugeordnete Schalter für ein Port-Bit geöffnet, so ist er nicht mit dem zugehörigen Widerstand verbunden. Liegt diese Verbindung nicht vor, so können die Bits von Port A ebenfalls als Analog-Ein- und Ausgänge verwendet werden, ansonsten arbeiten sie im standardmäßigen digitalen E/A-Betrieb.
  9. Jumper zur Auswahl der Port-Status-Werte - digital "1" oder "0".
  10. 16-Pin-Verbindung zum Anschluss eines LCD-Diplays.
  11. 20-Pin-Verbindung zum Anschluss eines grafischen LCD-Diplays.
  12. Anschluss zum Touch Panel.
  13. Touch Panel-Controller.
  14. EasyPIC5 unterstützt Microcontroller im DIP8, DIP14, DIP18, DIP20, DIP28 und DIP40 Gehäusen - außerdem wird theoretisch die gesamte Typpalette von Microchip durch entsprechende Adapter unterstützt.
  15. 36 Taster erlauben die Ansteuerung jedes einzelnen Bits des jeweiligen Controllers, sofern dieser diese auch verfügbar hat.
  16. Jumper zur Auswahl des High/Low-Eingabe, wenn der zum Bit gehörende Taster gedrückt wird.
  17. 36 LED's erlauben die Verfolgung des Ausgangsstatus jedes einzelnen Bits des jeweiligen Controllers, sofern dieser diese auch verfügbar hat.
  18. 7-Segment-Display im Multiplex-Betrieb
  19. Ein- und Ausschalter für die LED-Kontrolle jedes Ports A bis E. Damit kann ausgewählt werden, welche Ports an das LED-Feld angeschlossen sind und welche nicht. Außerdem wird mit diesen Schaltern die Trennung der LEDs von den Ports vorgenommen.
  20. Potentiometer für LCD-Kontrast.
  21. Potentiometer für LCD-Grafikdisplay-Kontrast.
  22. USB-Port für Controller mit interner USB-Unterstützung
  23. PC-Keyboard-Anschluss
  24. RESET für den im Board befindlichen Controller, sofern dies unterstützt wird (nicht alle Controller haben einen RESET-Eingang).
  25. stabilisierte Stromversorgung für Contoller

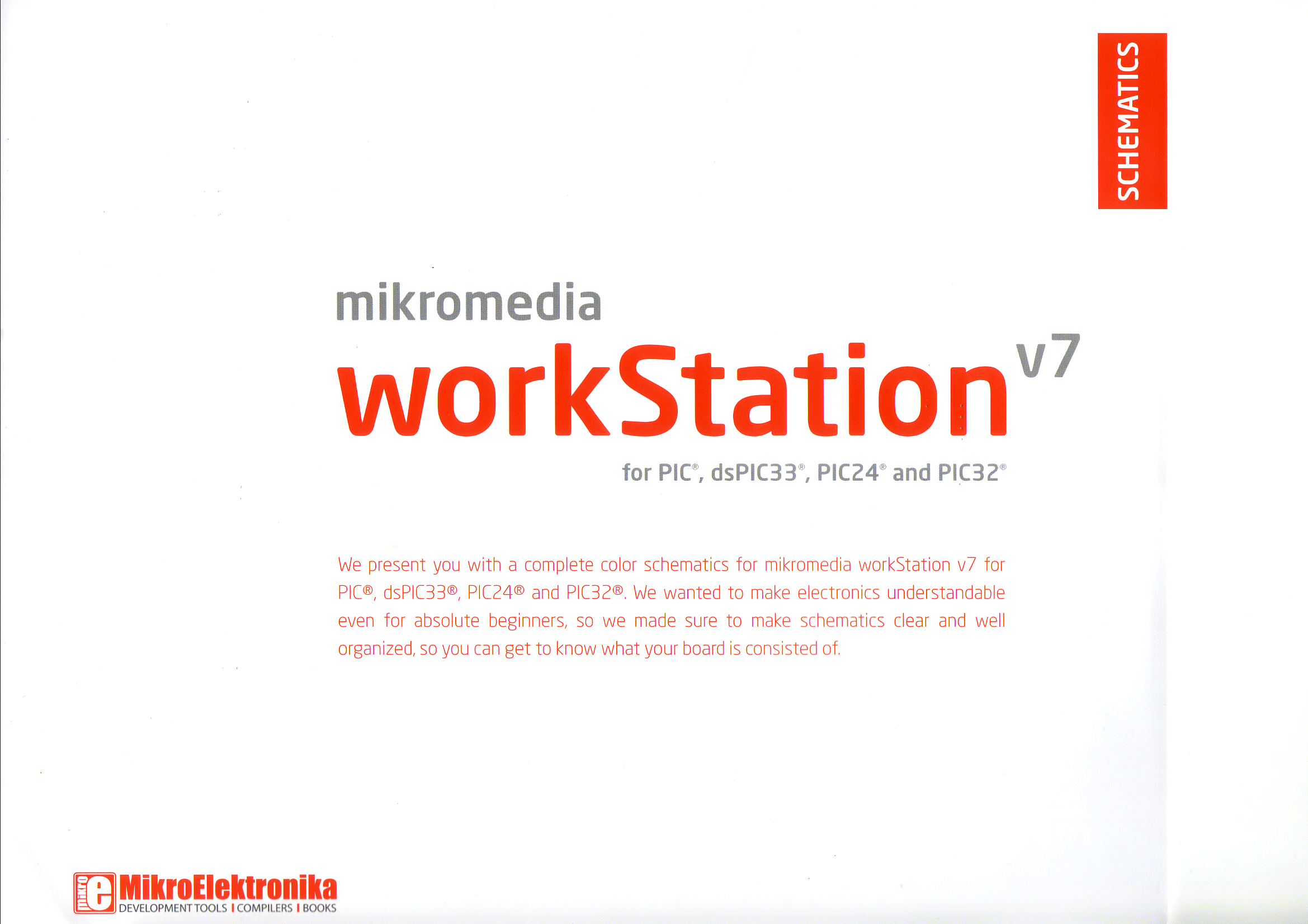

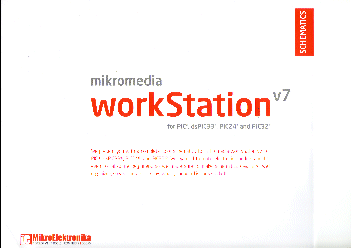

Mikromedia Workstation V7 - die Schaltungsunterlagen

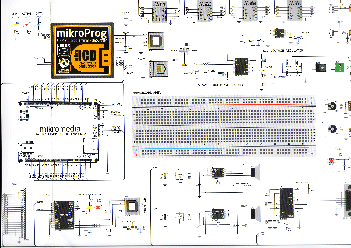

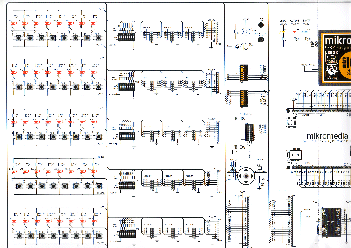

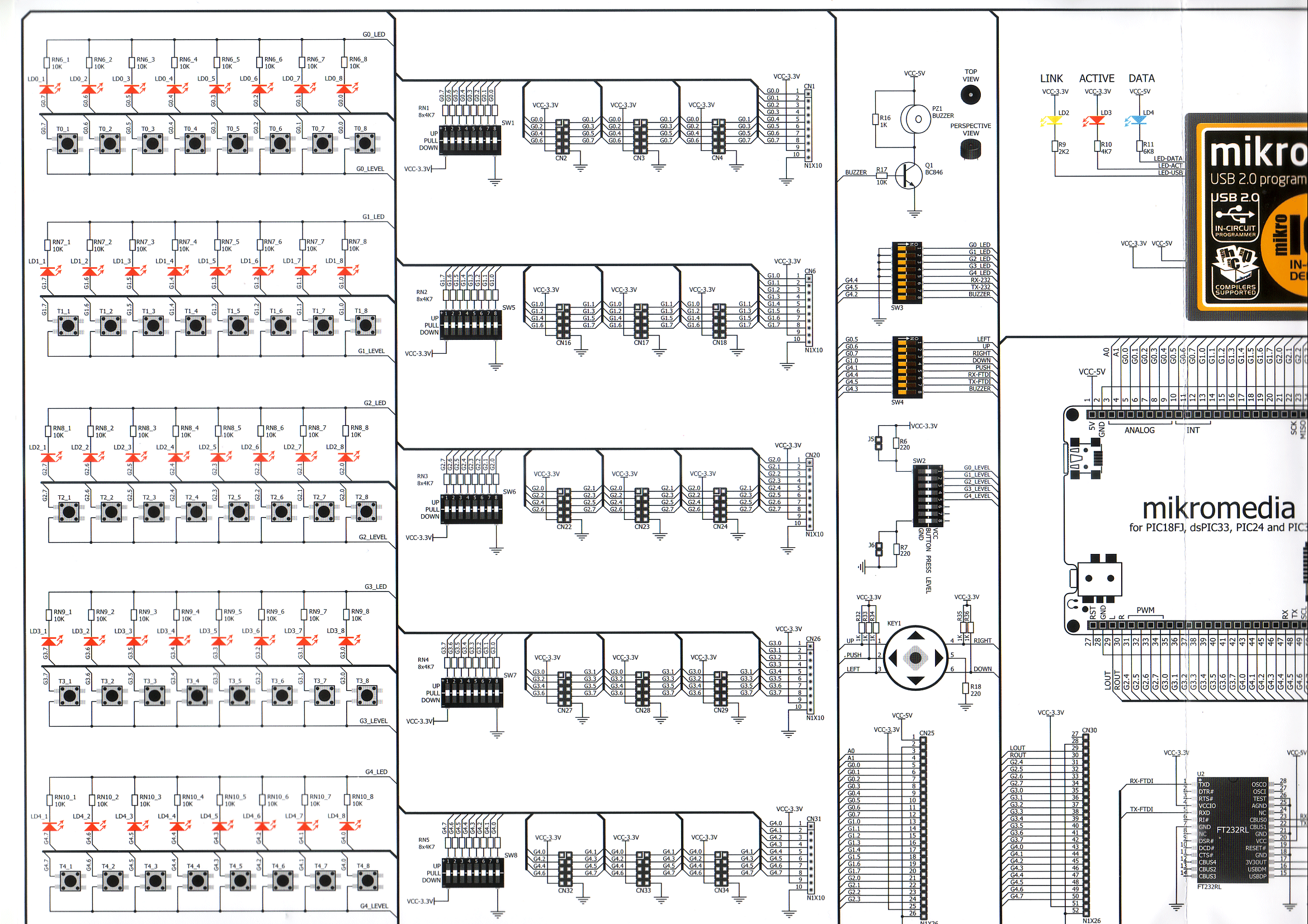

Mikromedia Workstation 7 - der Schaltplan Blatt 1

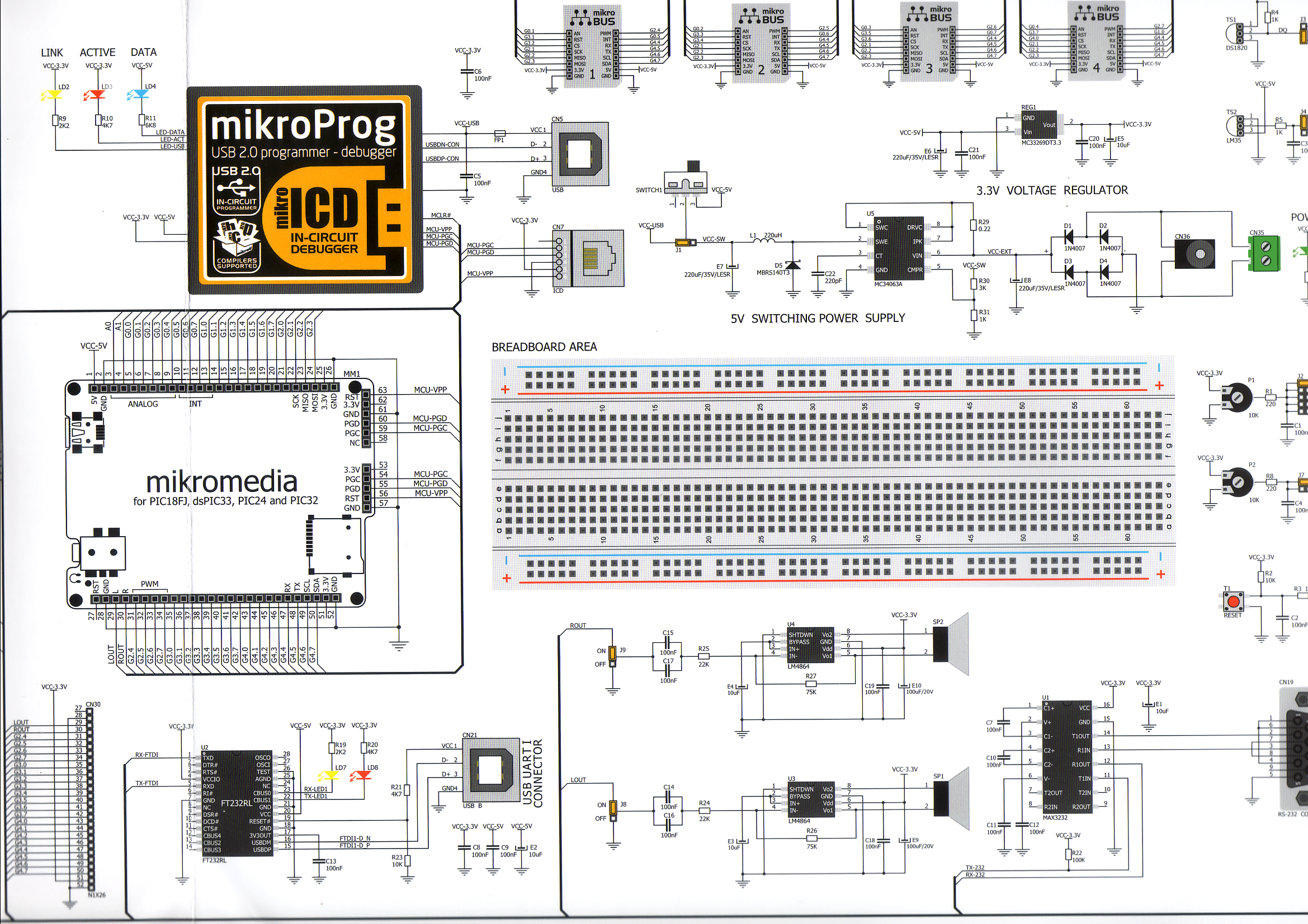

Mikromedia Workstation 7 - der Schaltplan Blatt 2

Mikromedia Workstation 7 - der Schaltplan Blatt 3

Mikromedia Workstation 7 - der Schaltplan Blatt 4

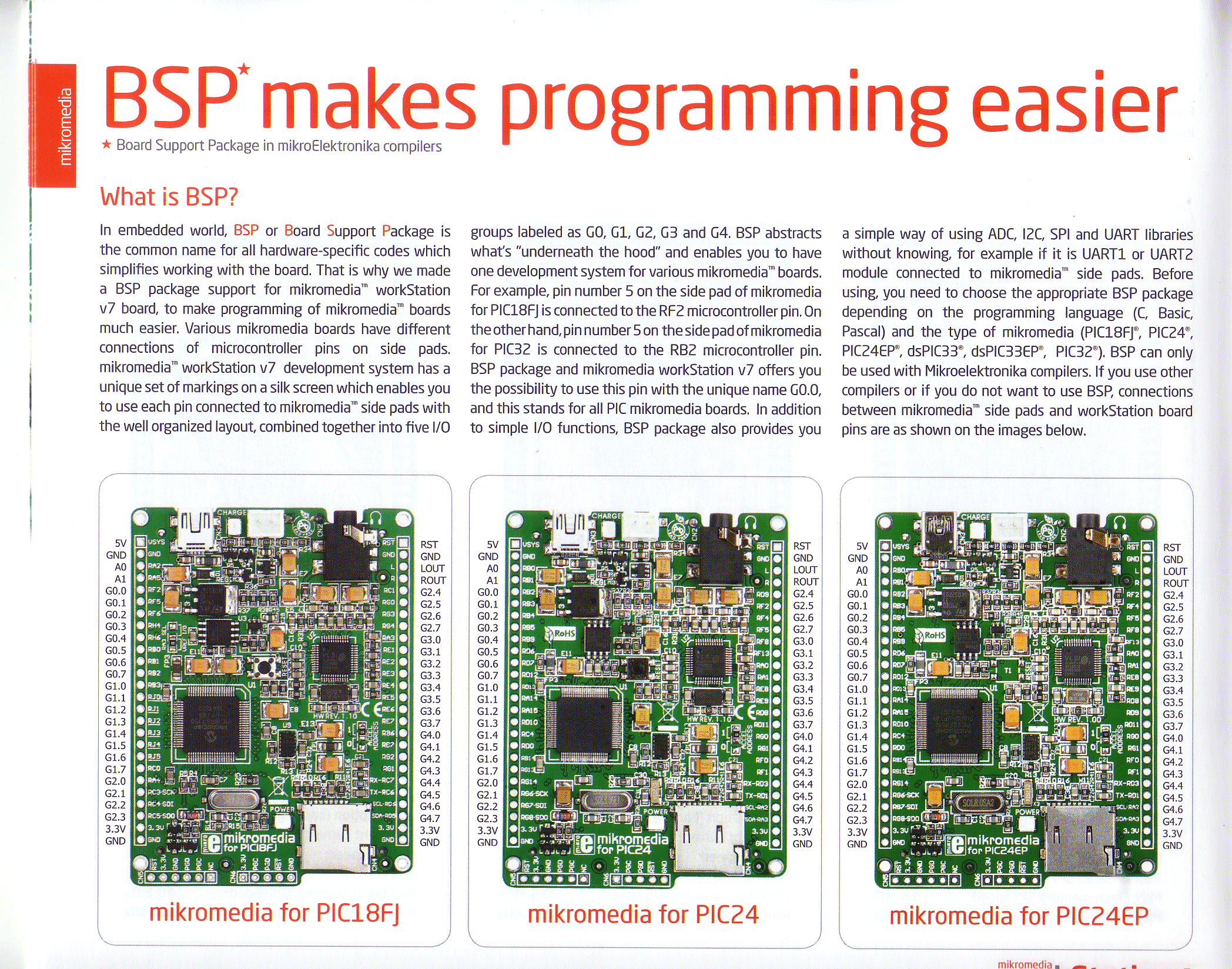

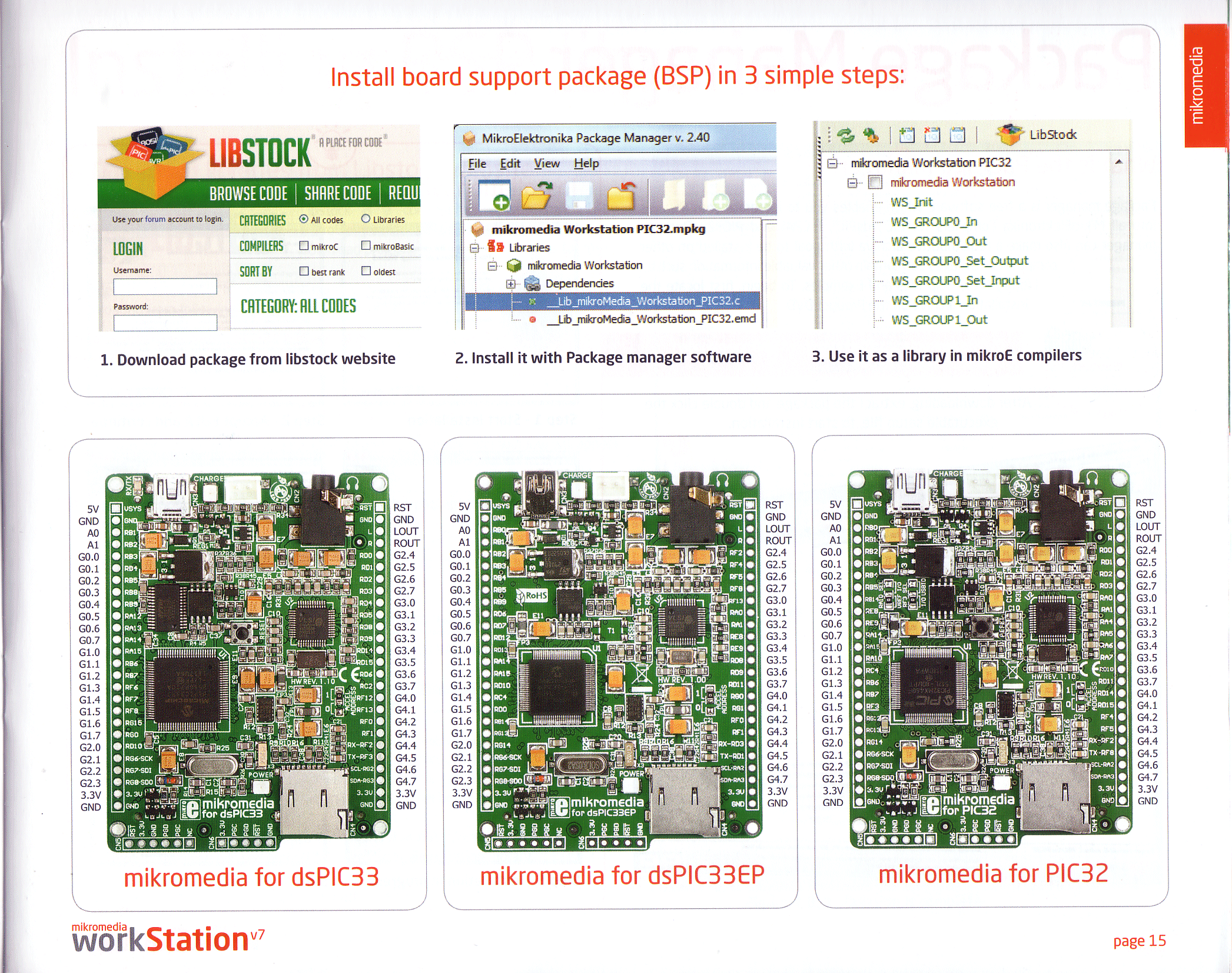

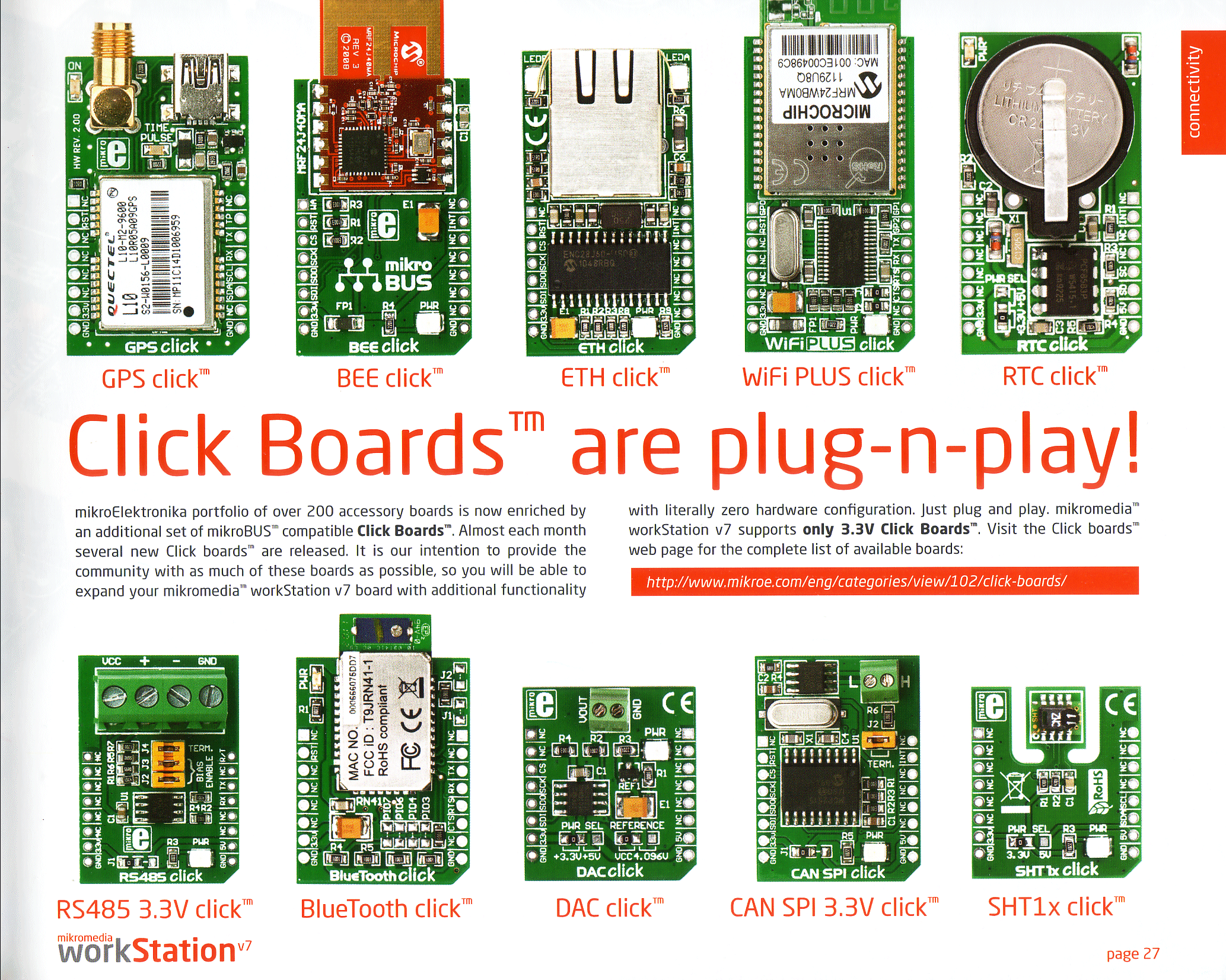

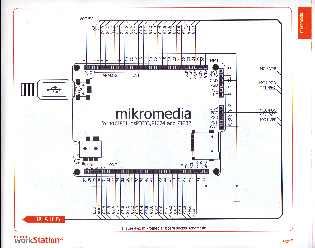

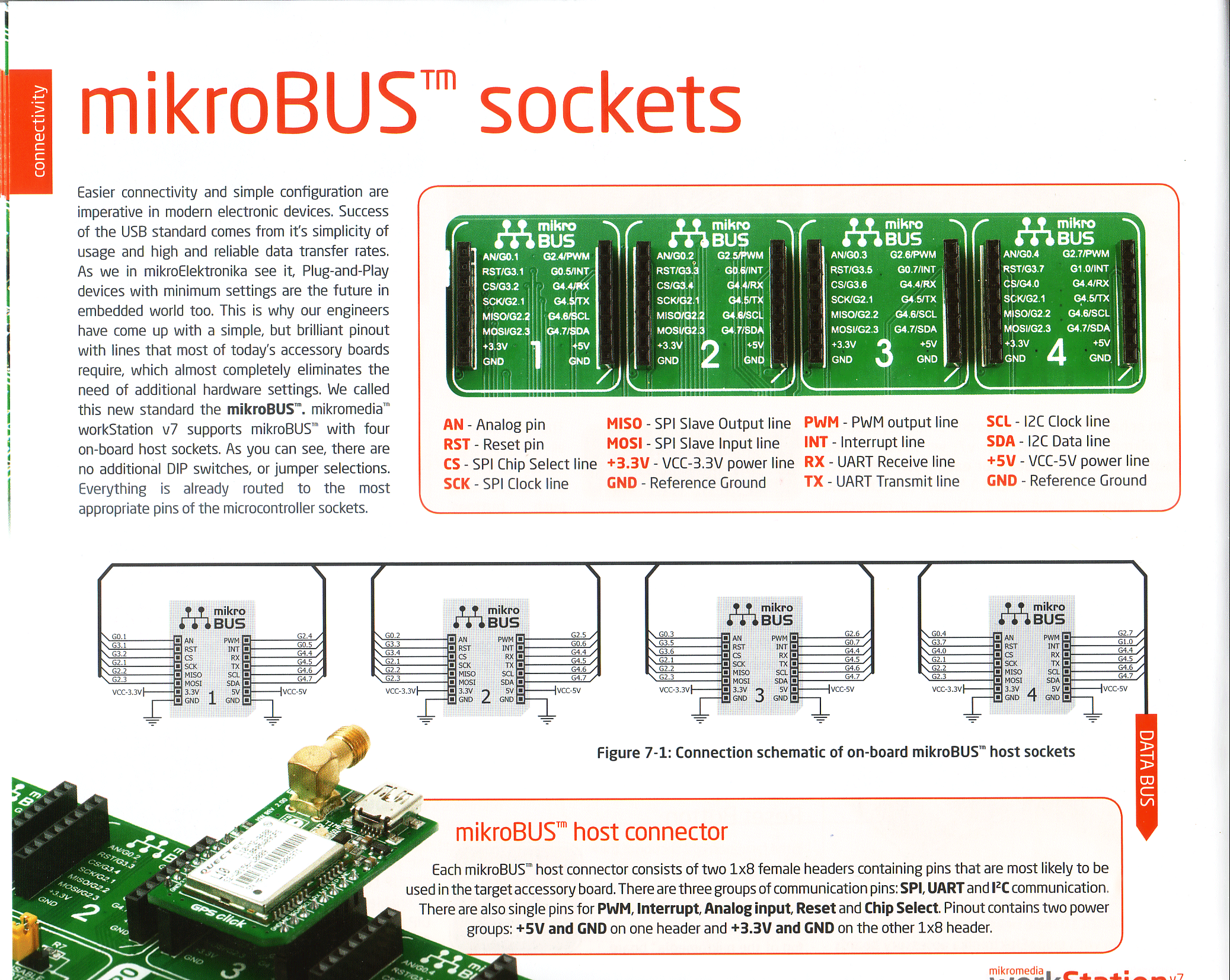

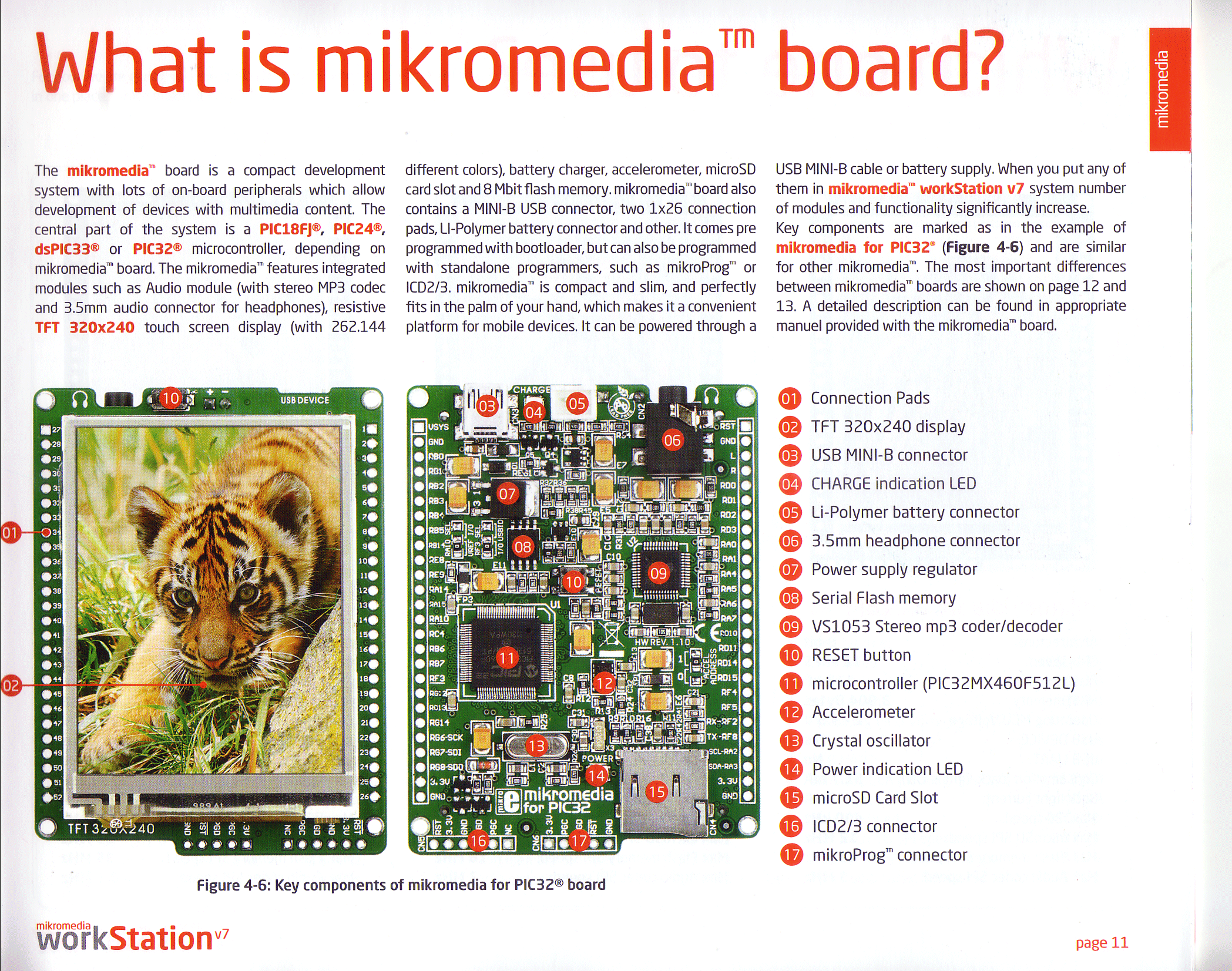

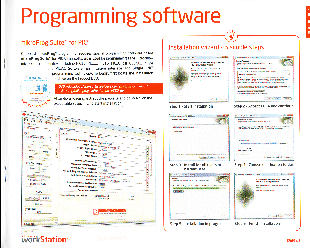

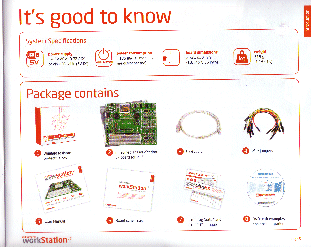

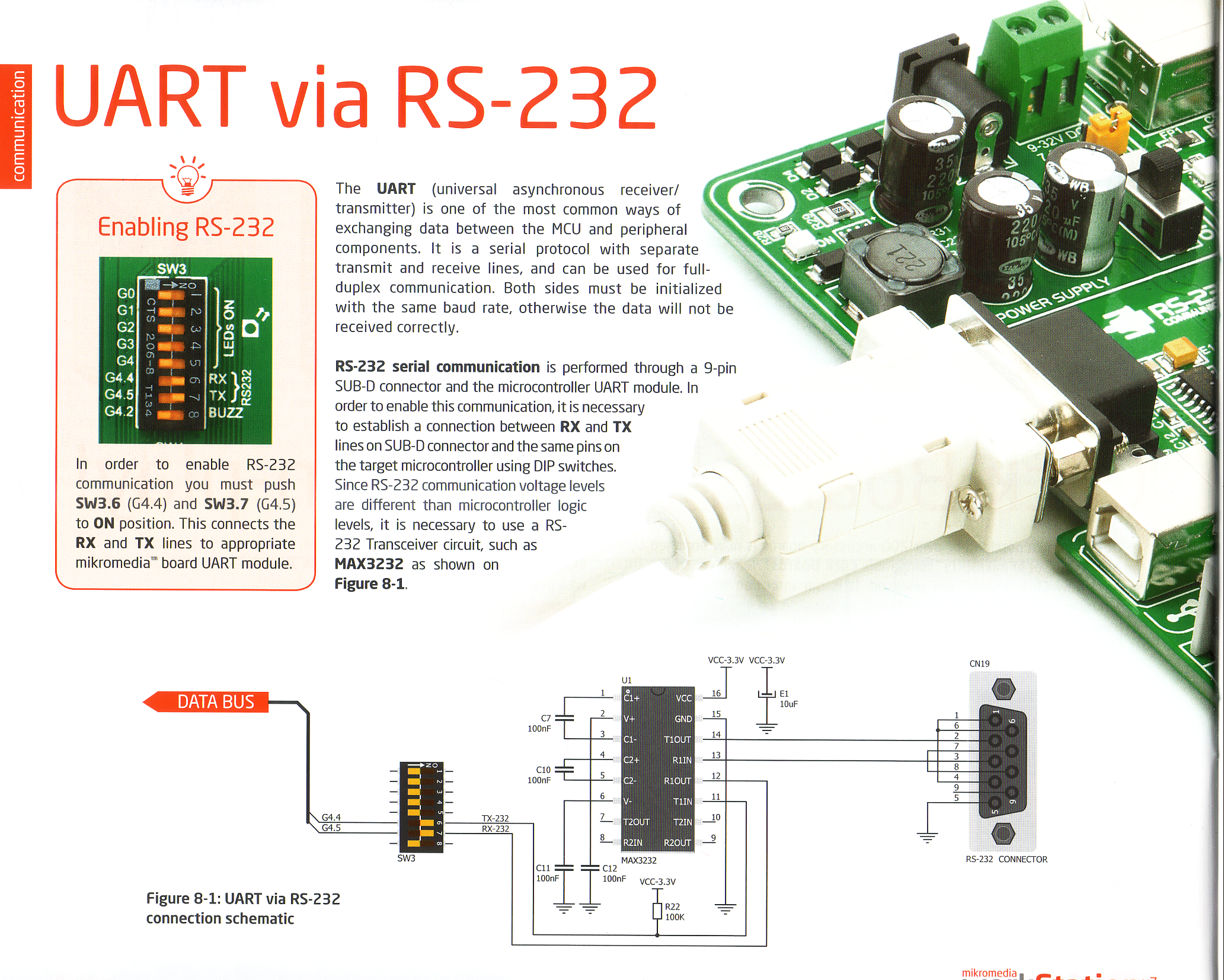

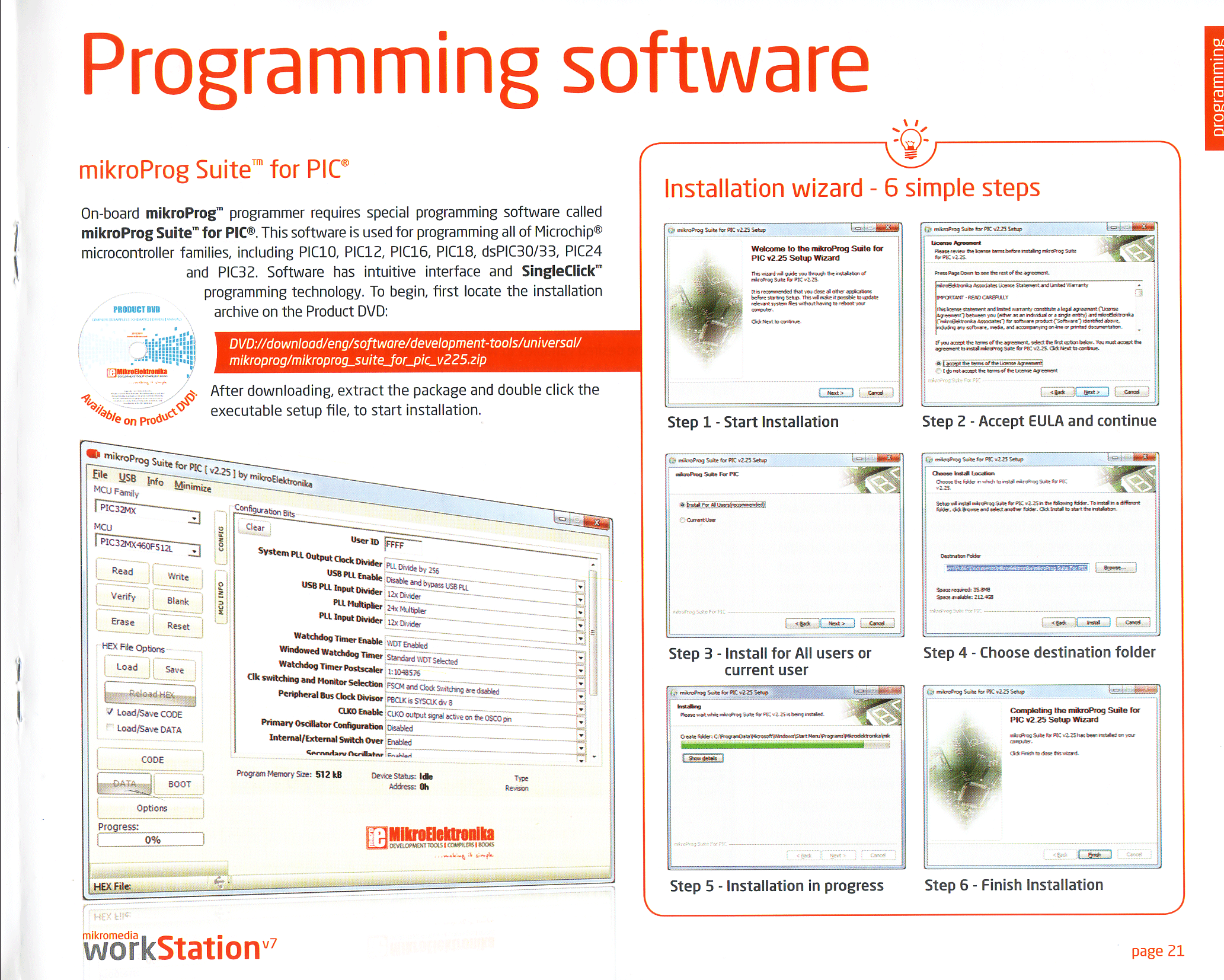

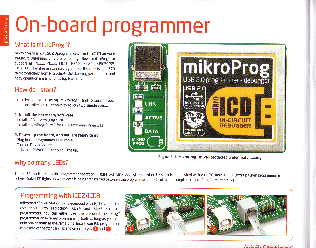

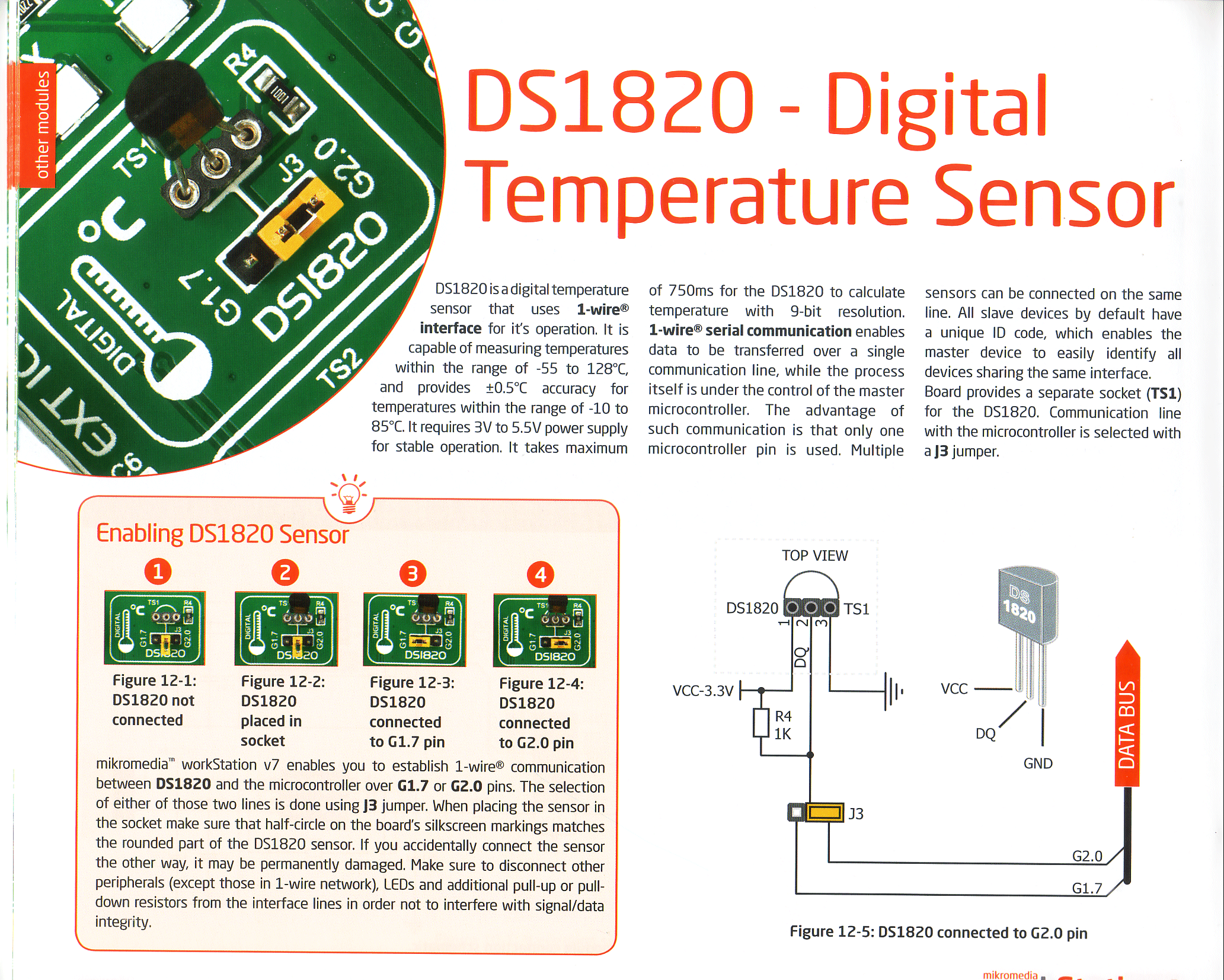

2. The User's Manual of the Workstation

Selten hab' ich insbesondere bei amerikanischen Bords eine so saubere und vollständige Dokumentatuion gesehen, welche noch dazu sprachlich sauber und auch in der zeichnerischen Darstellung so exakt ist, wie die EasyPIC5-Doku. Das schließt Handbuch und Programmiersystem gleichermaßen ein.

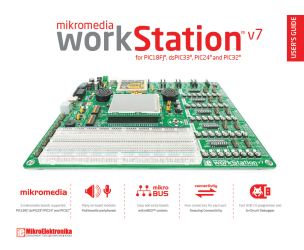

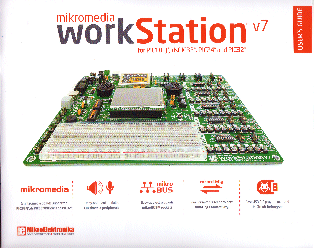

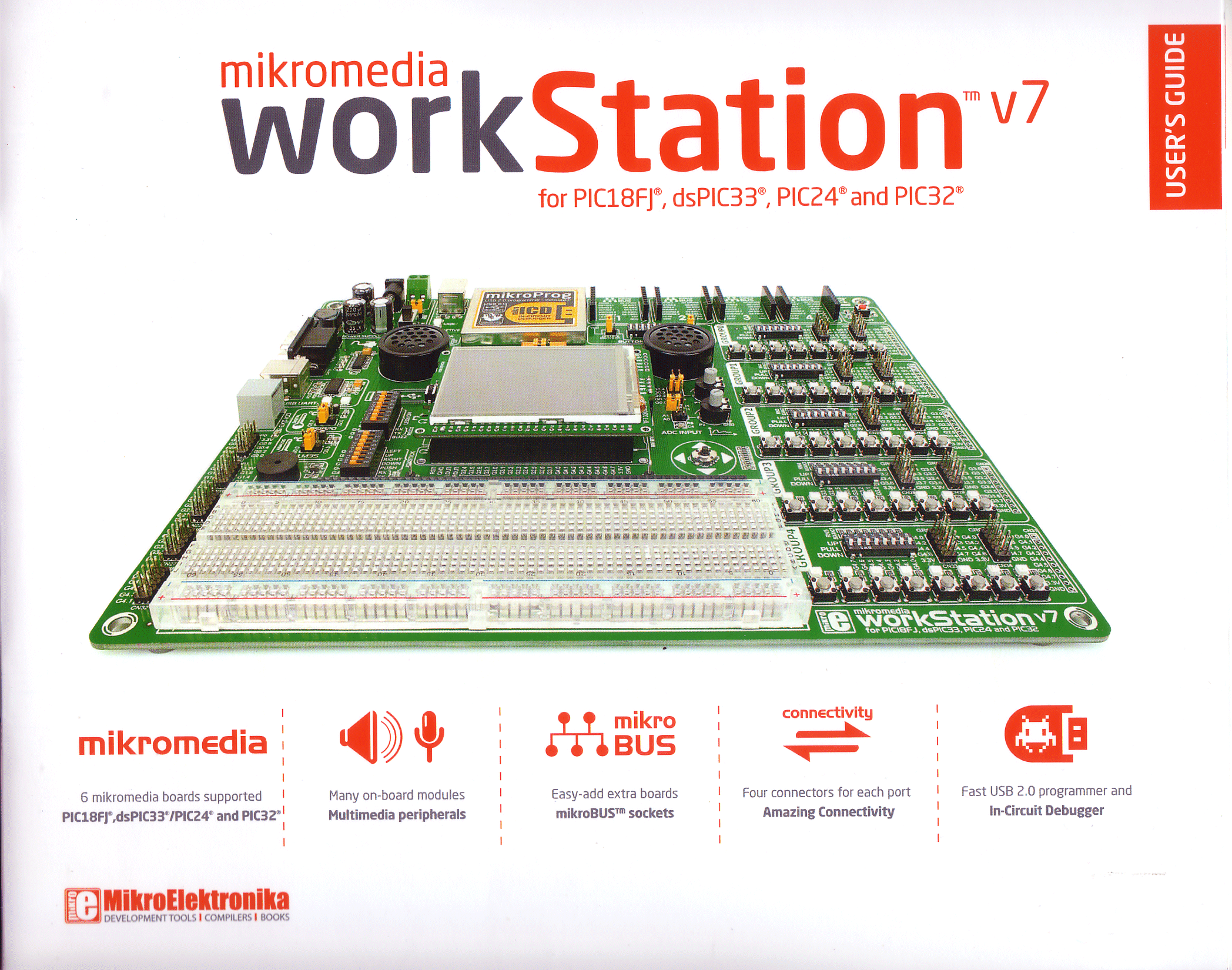

Umschlagseite

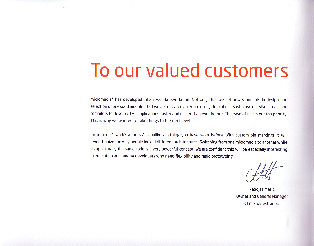

Hallo

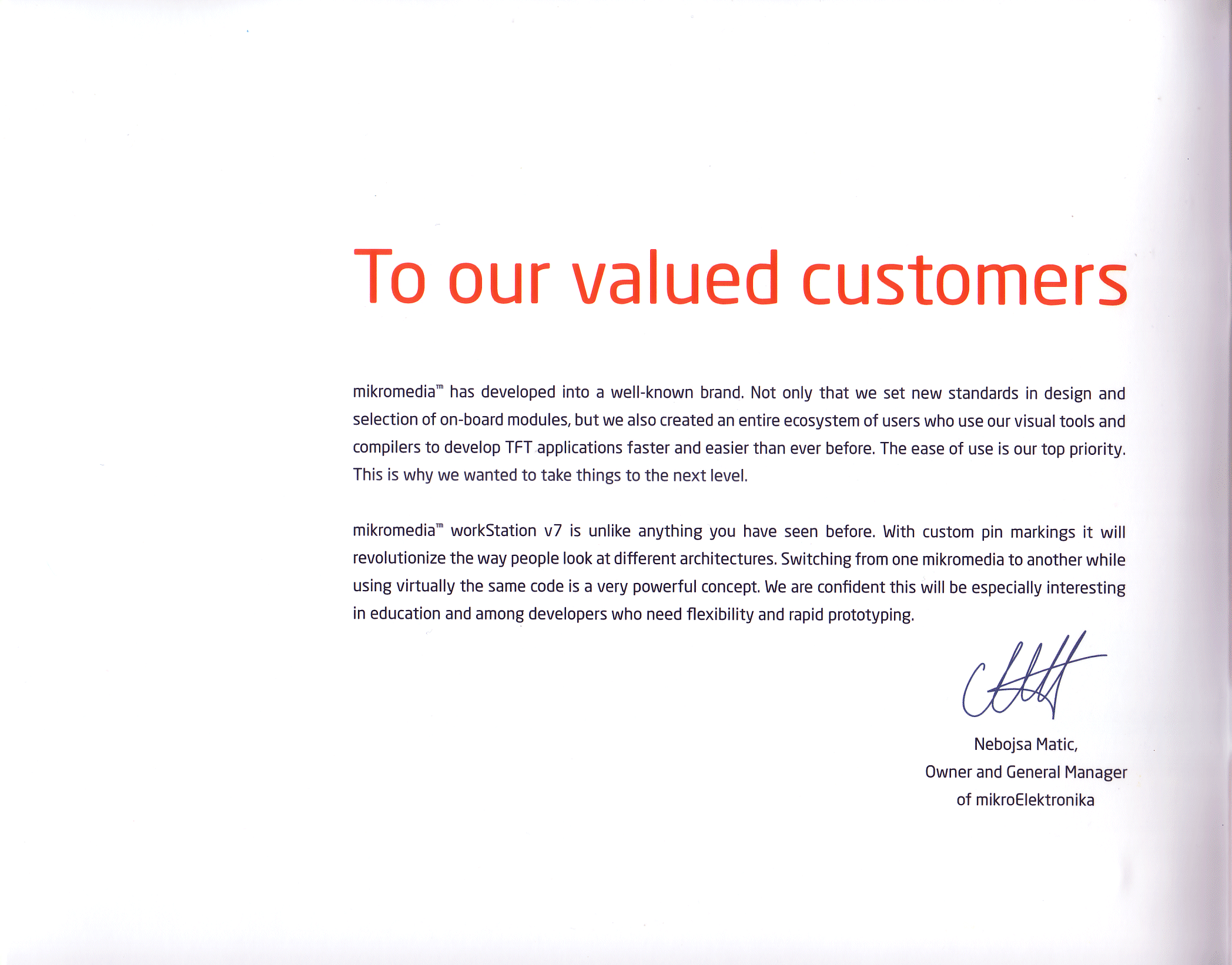

Handbuch Seite 1

Handbuch Seite 2

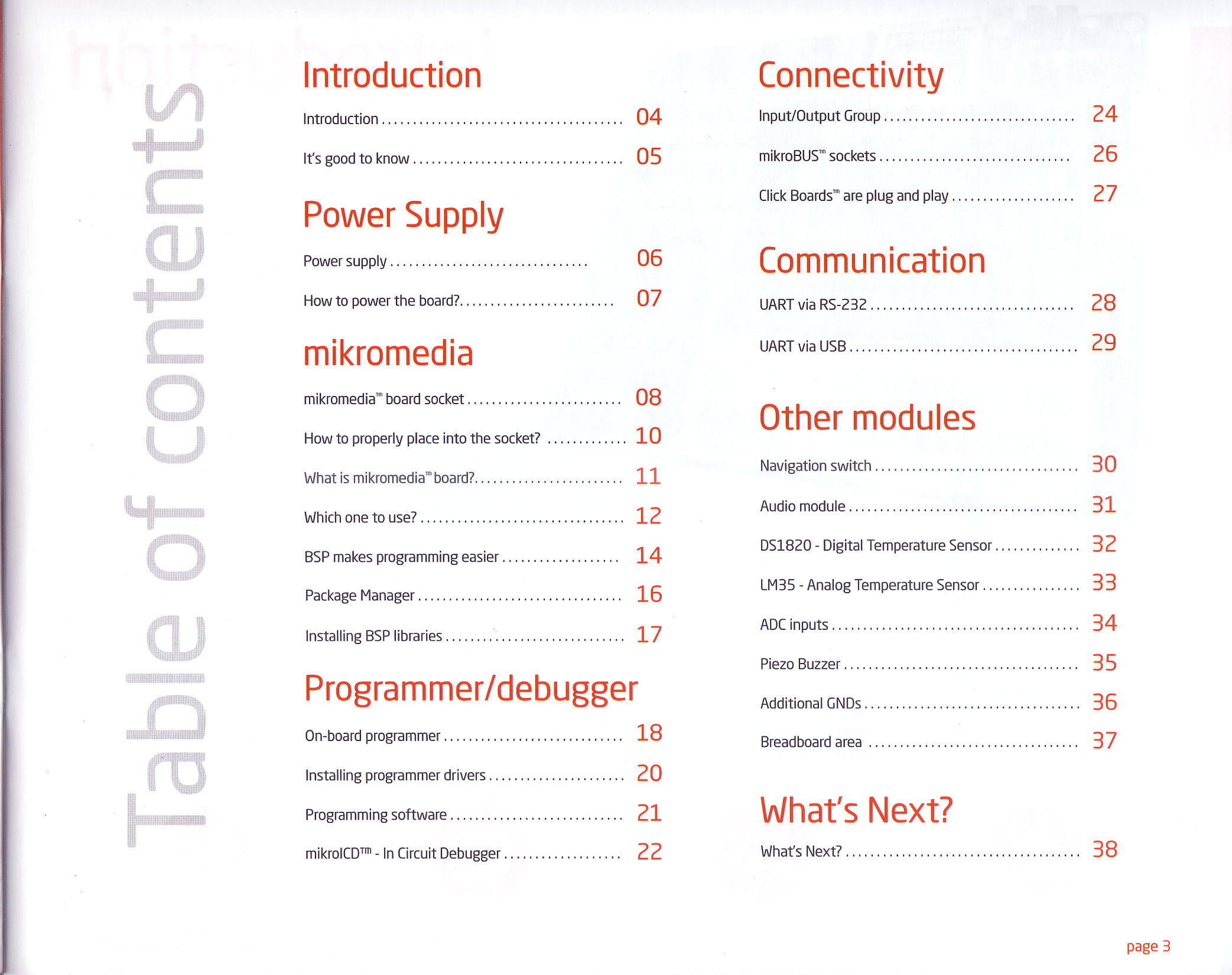

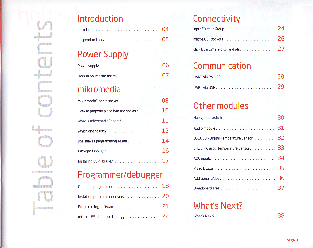

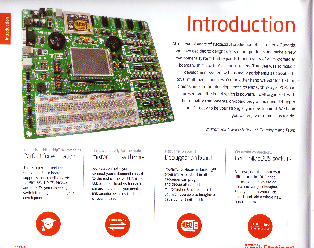

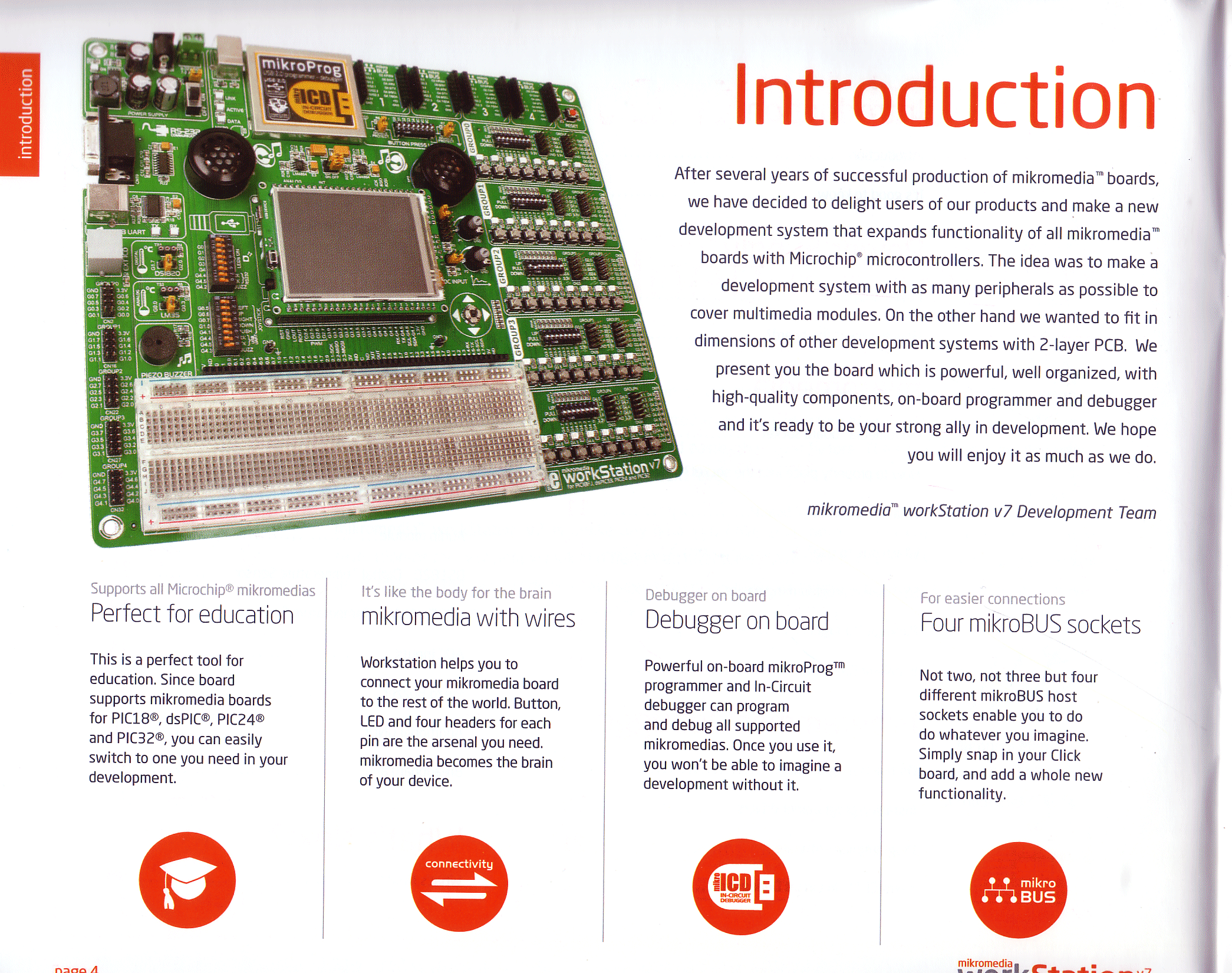

Handbuch Seite 3

Handbuch Seite 4

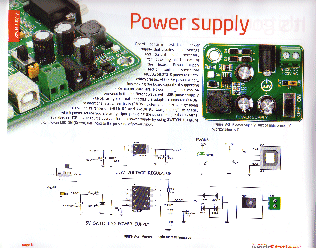

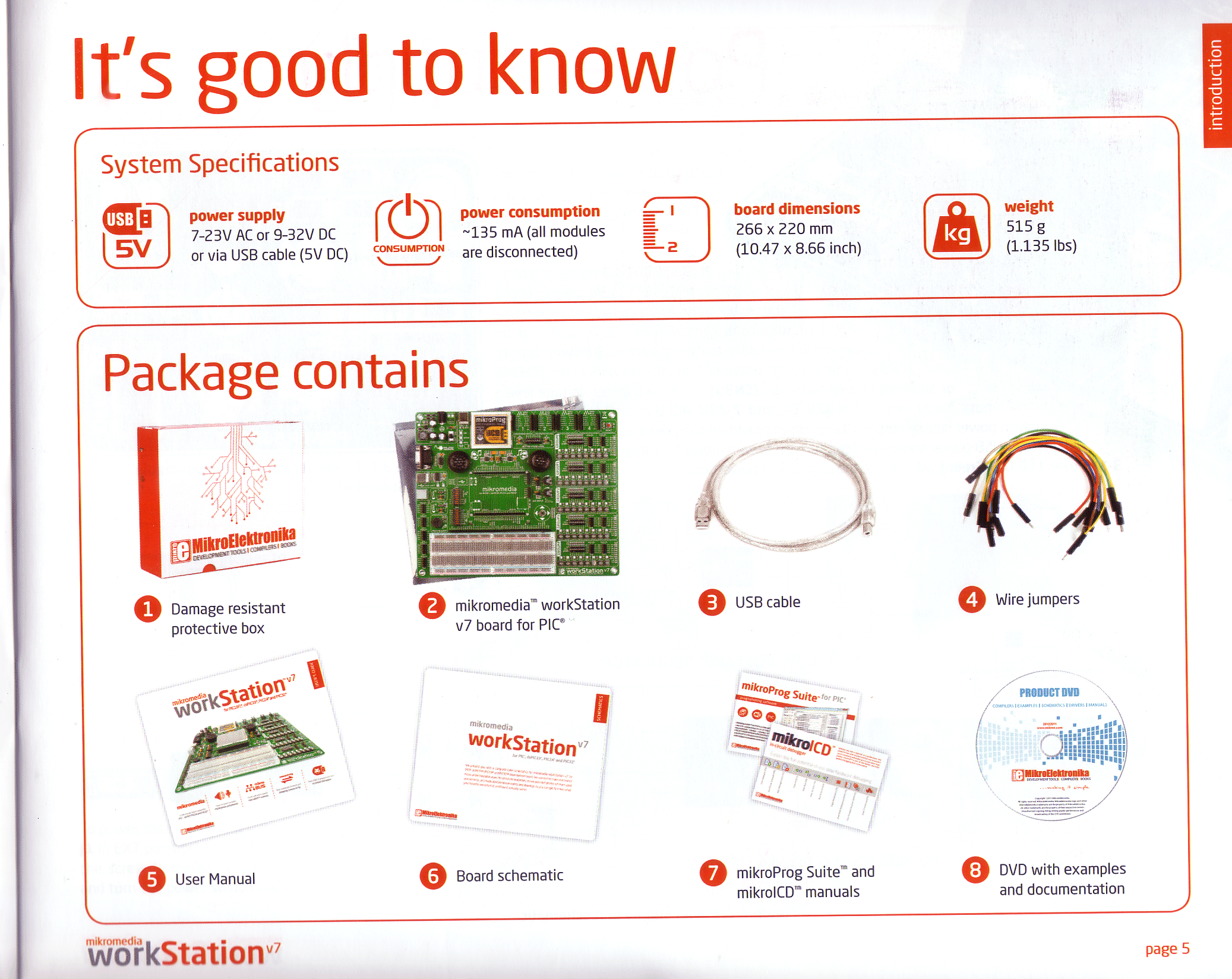

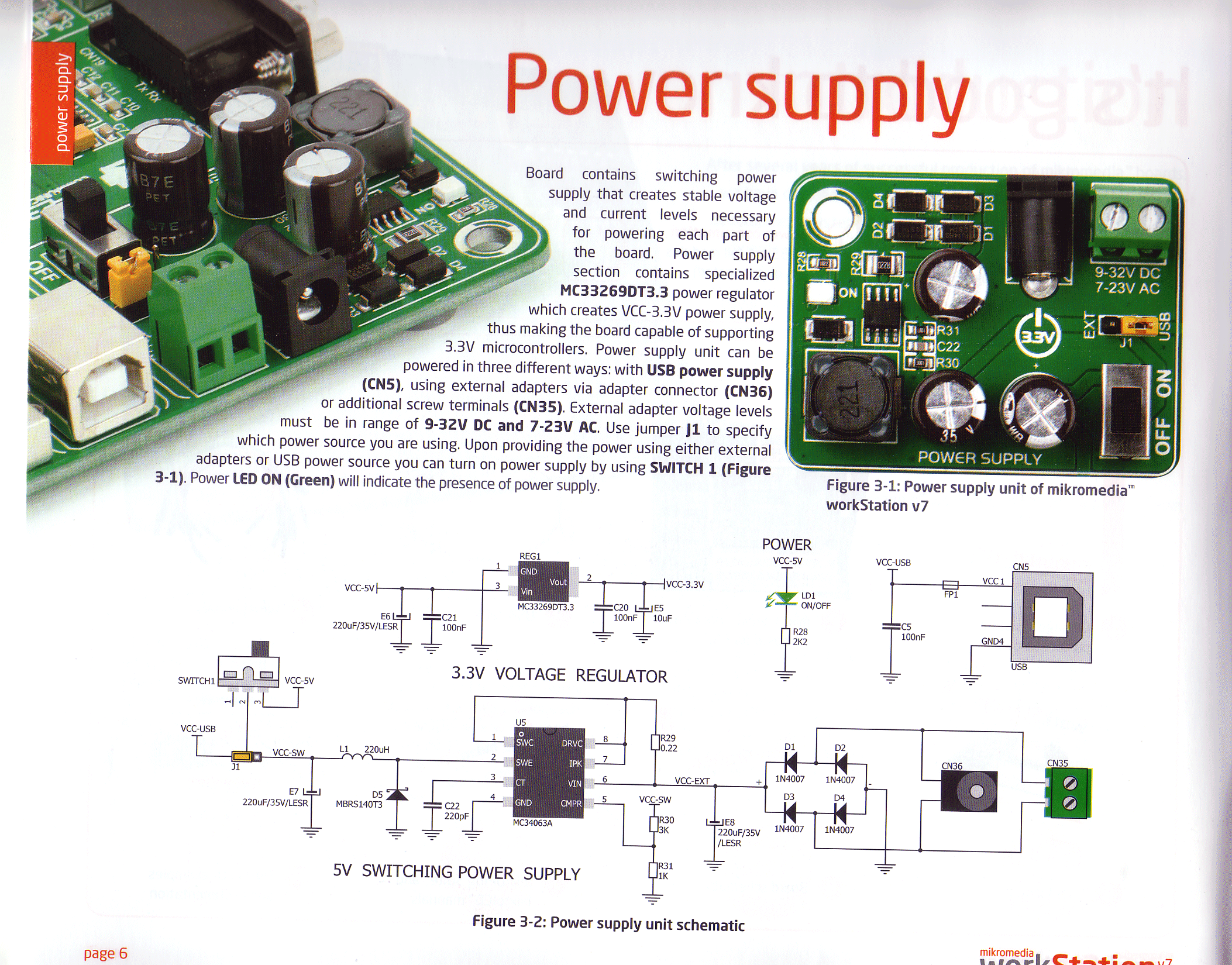

Handbuch Seite 5

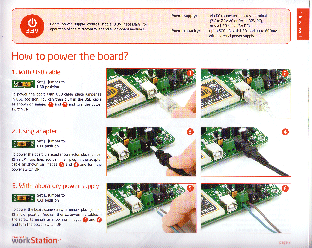

Handbuch Seite 6

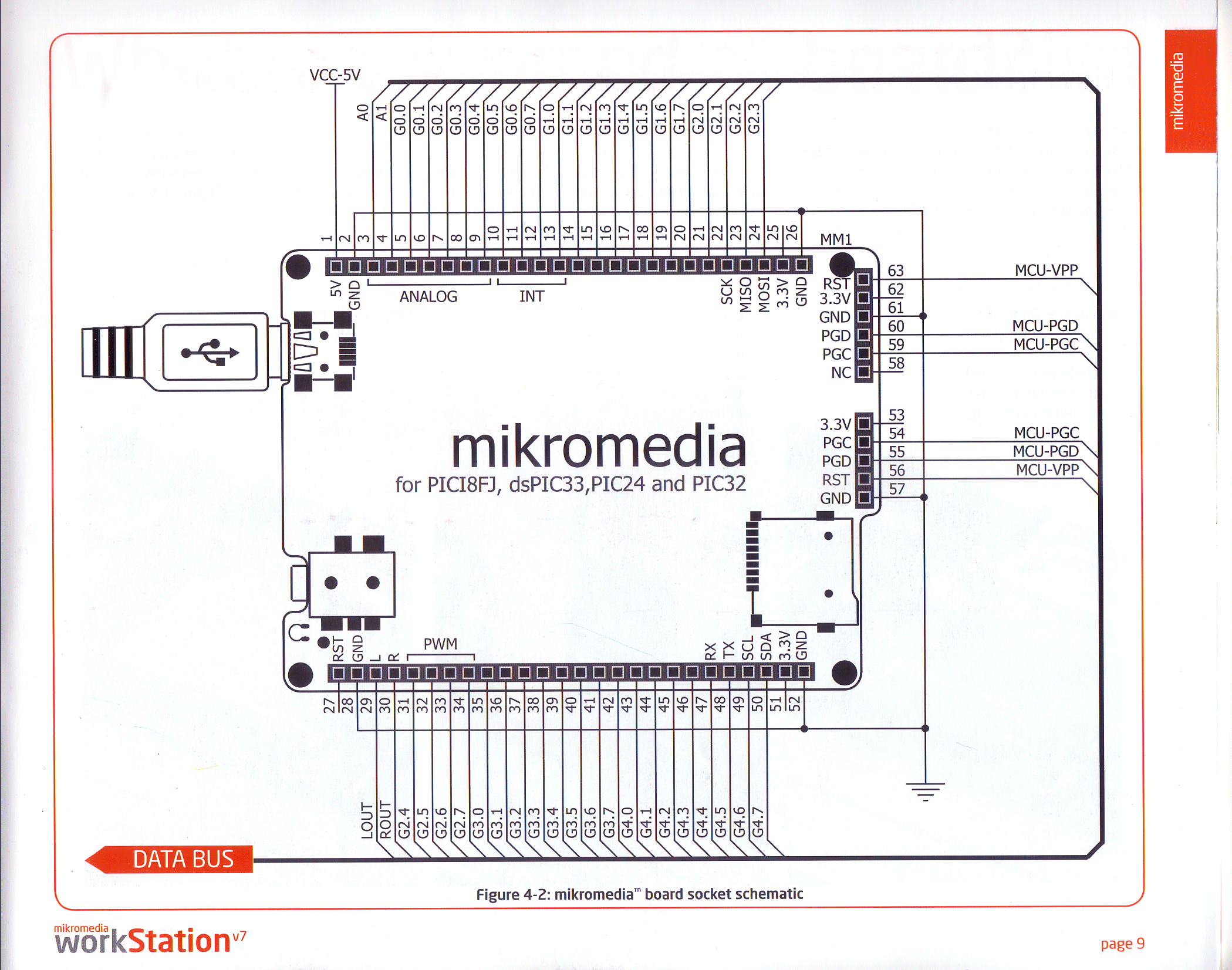

Handbuch Seite 7

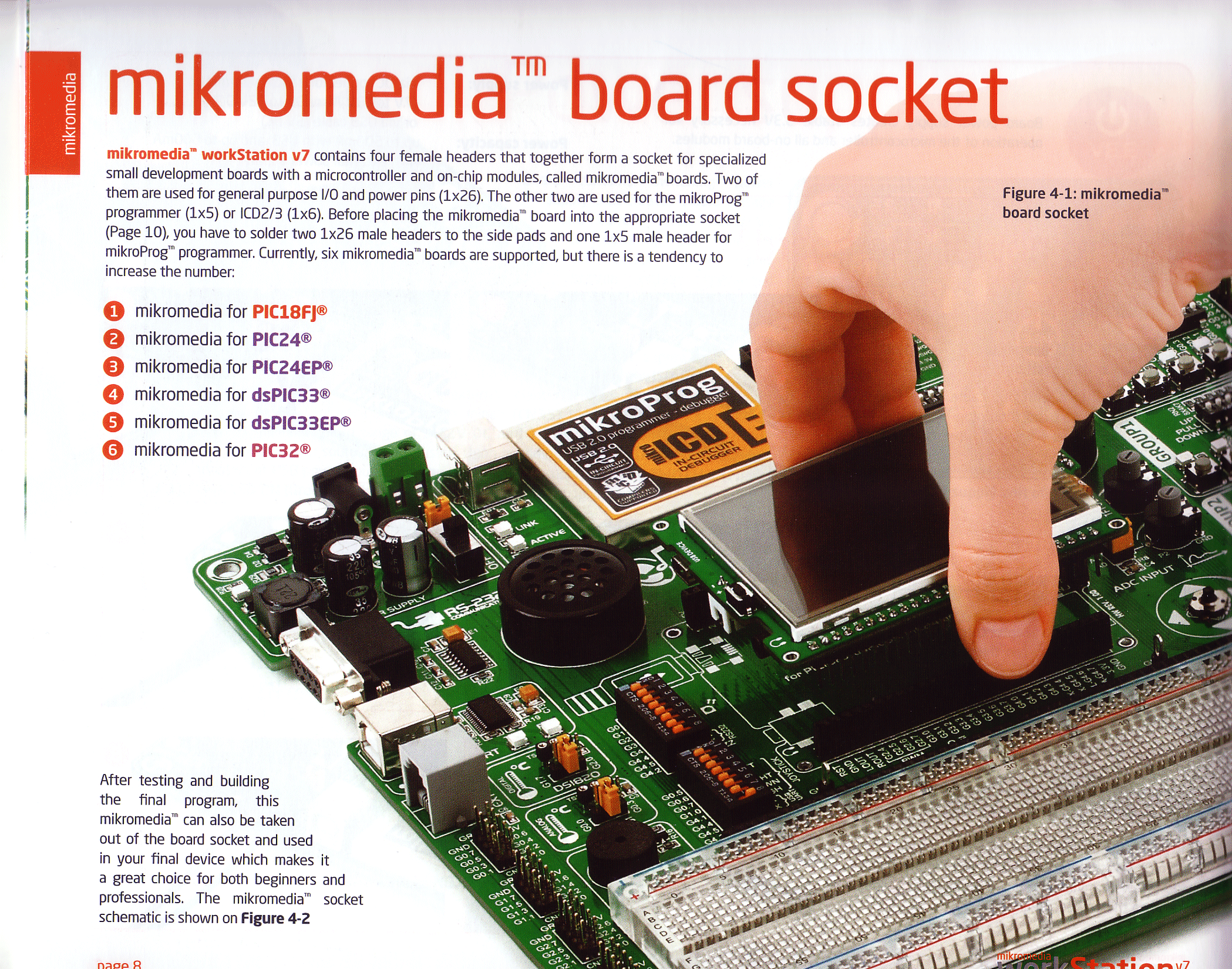

Handbuch Seite 8

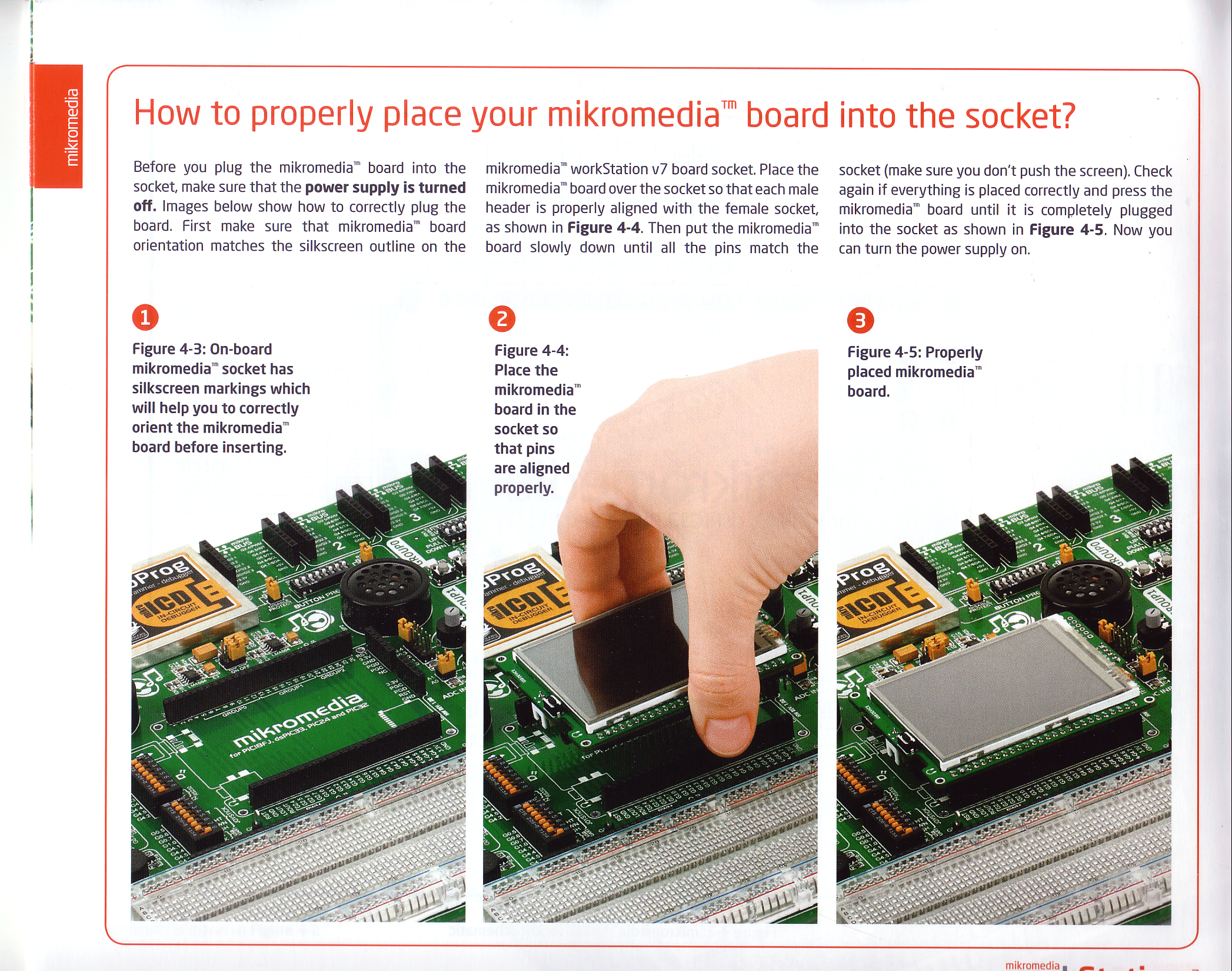

Handbuch Seite 9

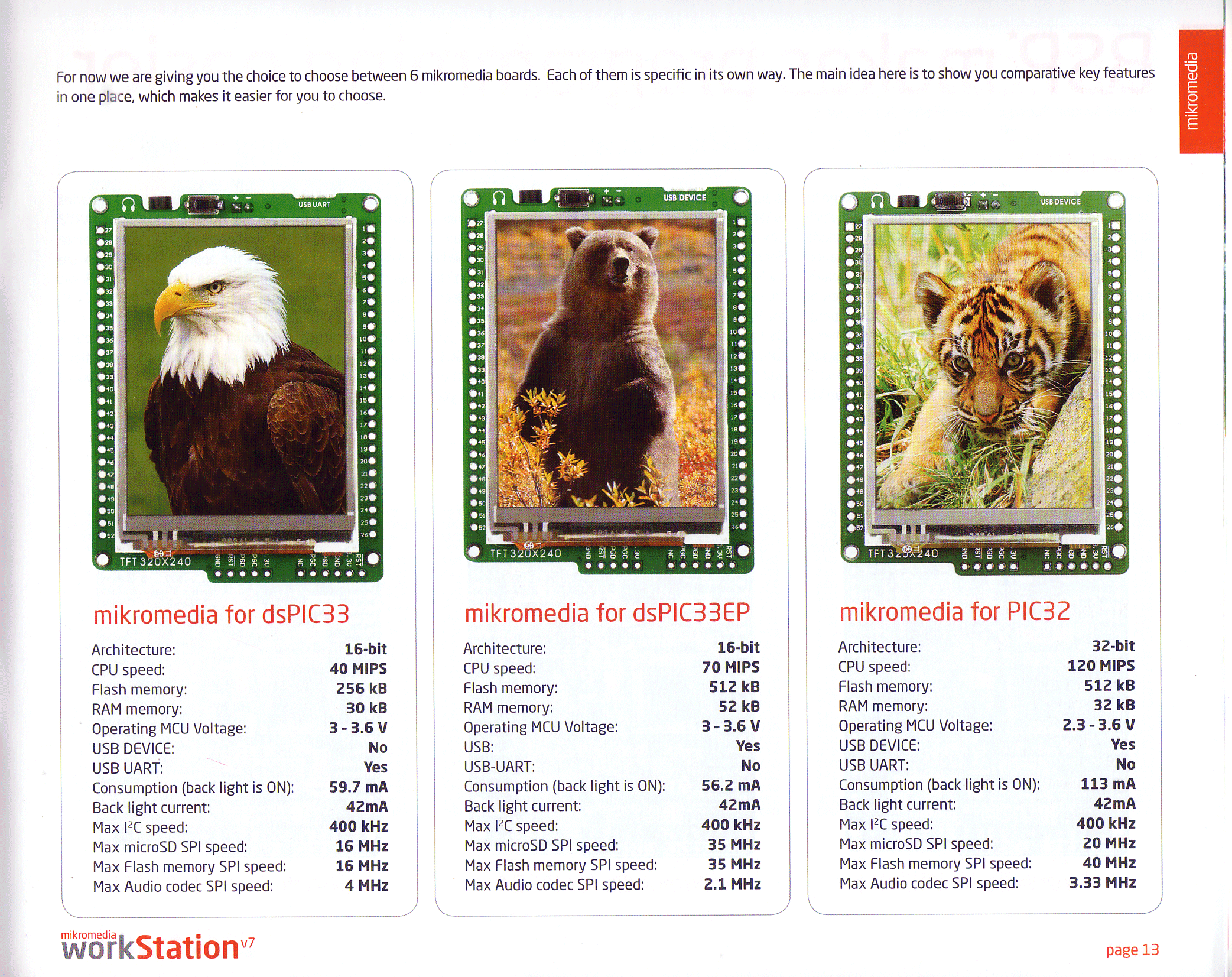

Handbuch Seite 10

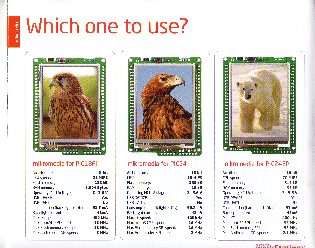

Handbuch Seite 11

Handbuch Seite 12

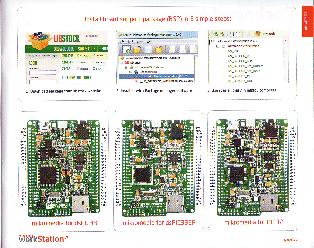

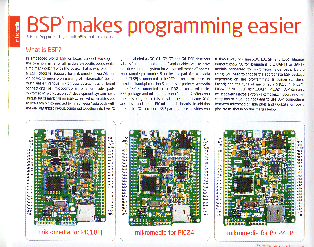

Handbuch Seite 13

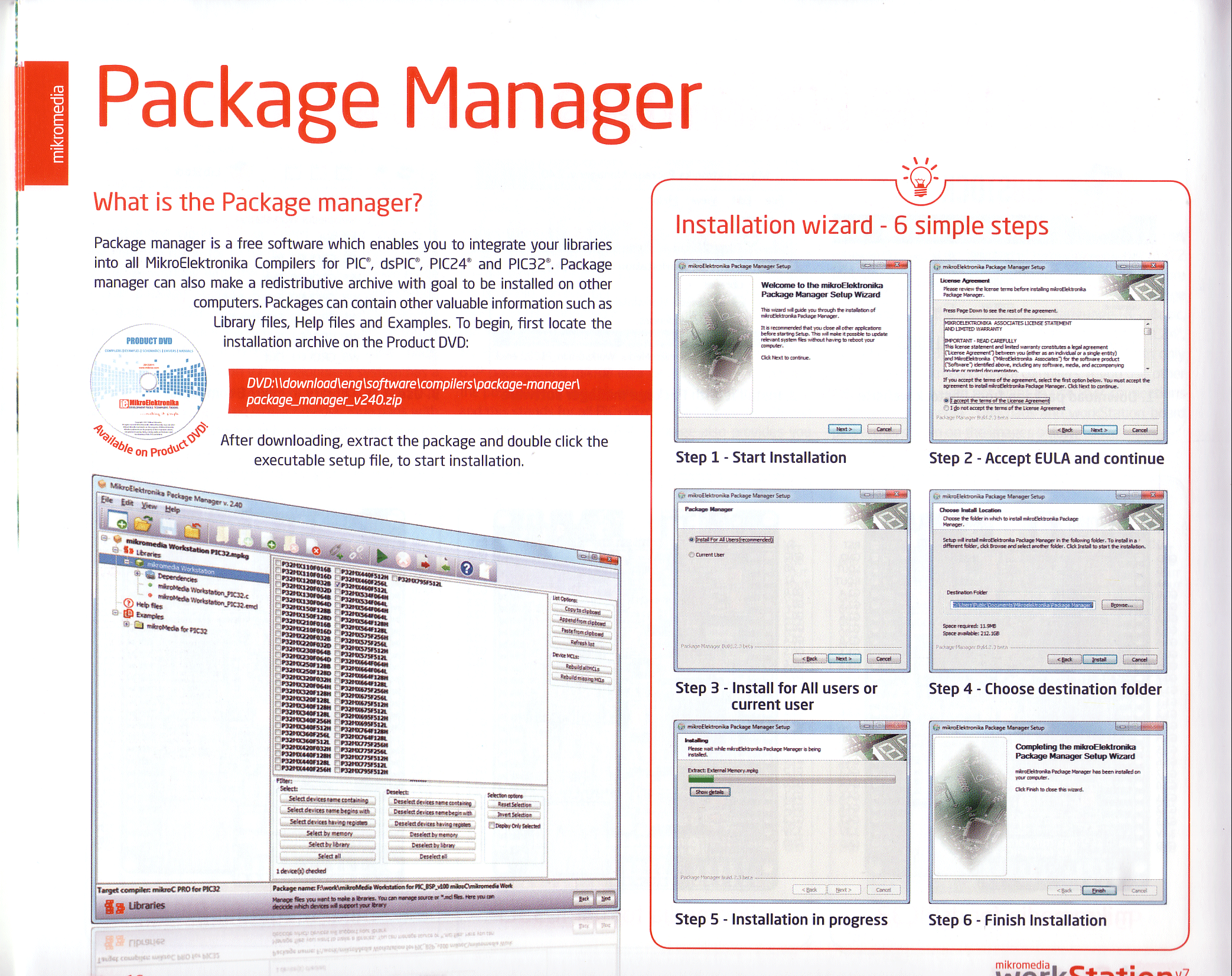

Handbuch Seite 14

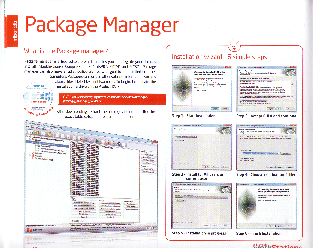

Handbuch Seite 15

Handbuch Seite 16

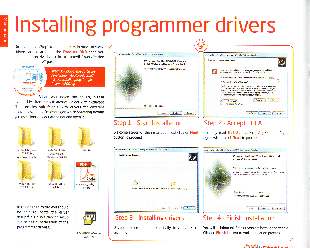

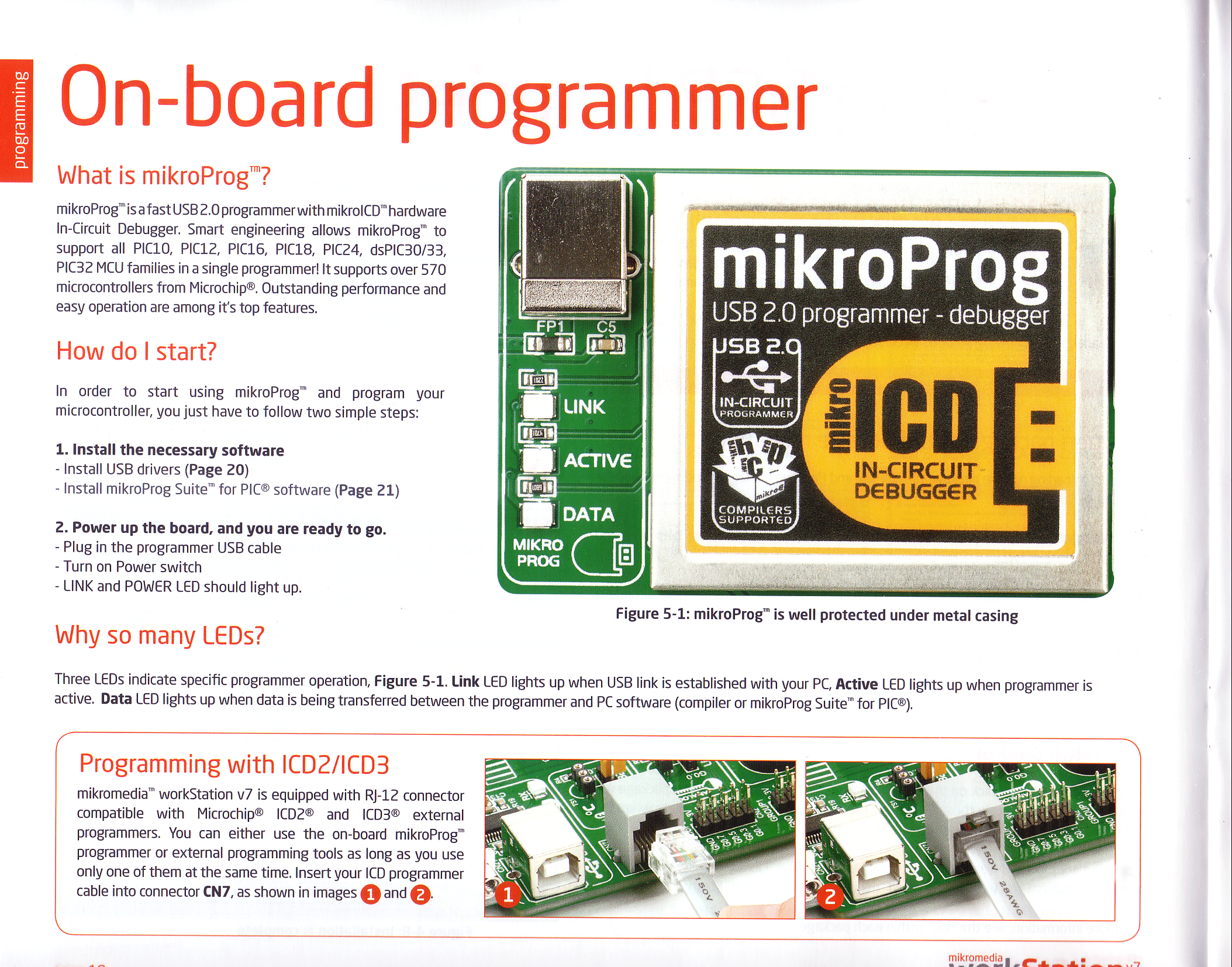

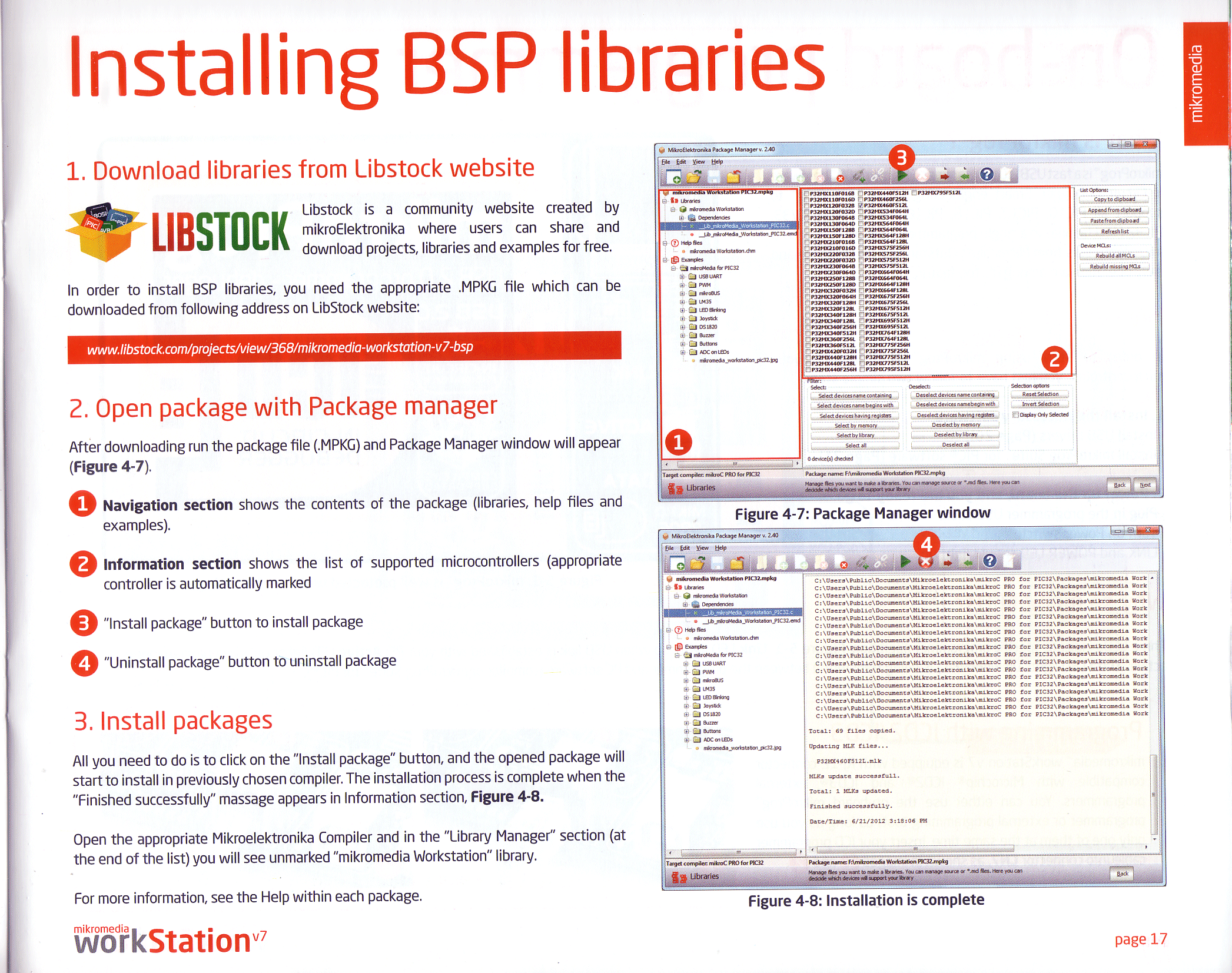

Handbuch Seite 17

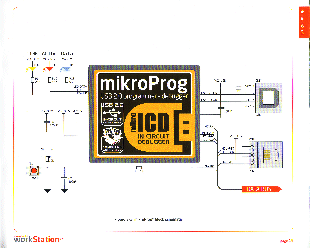

Handbuch Seite 18

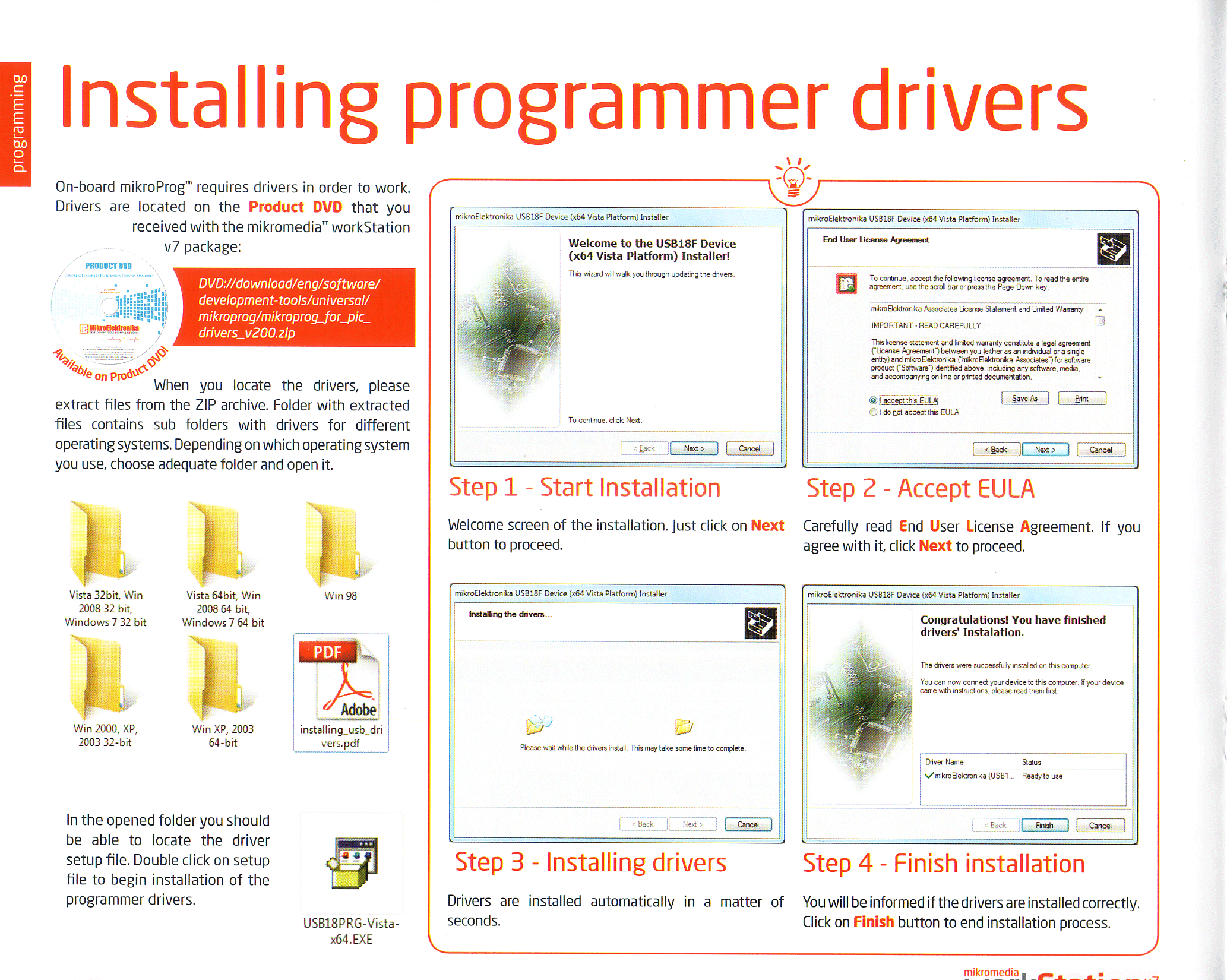

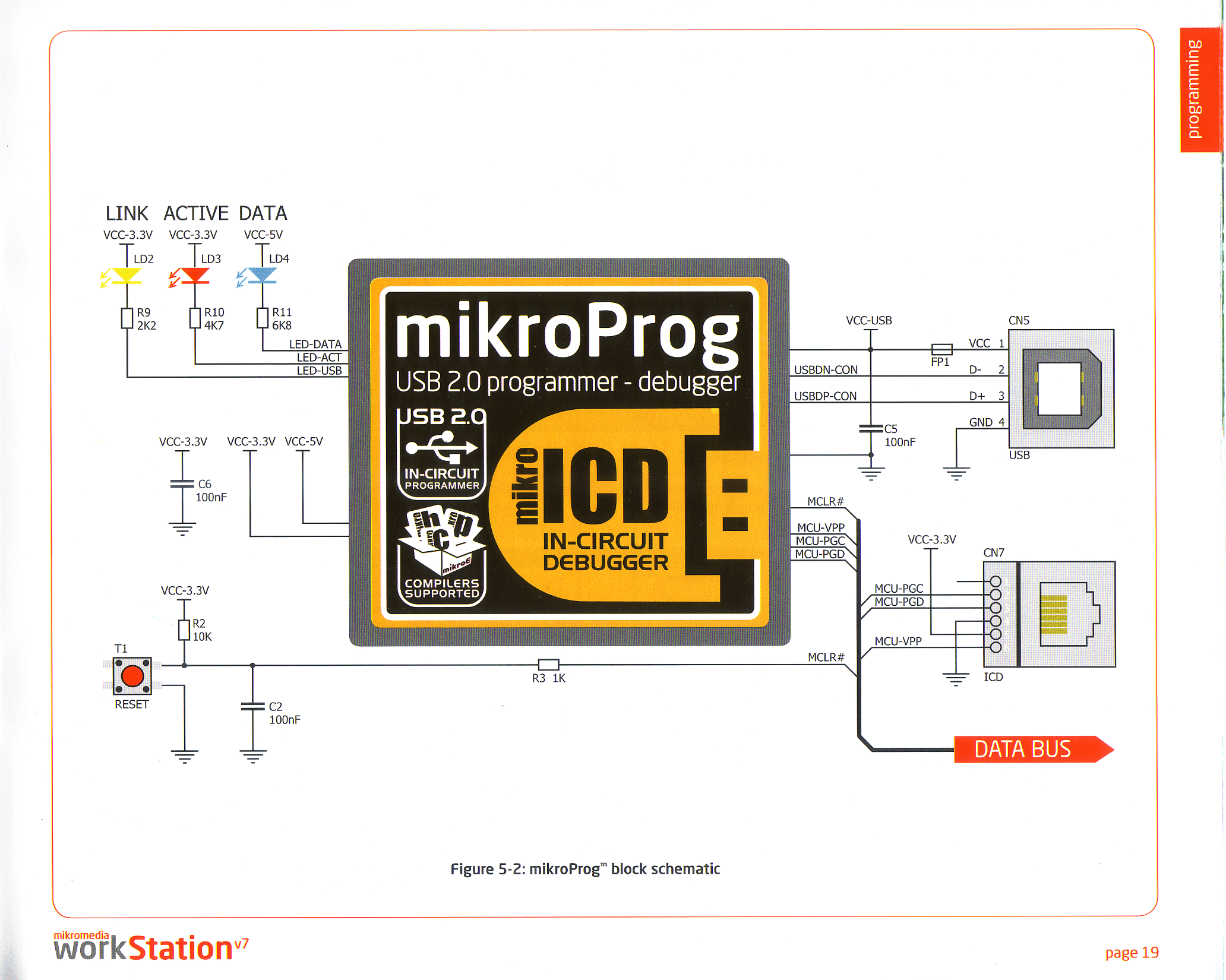

Handbuch Seite 20

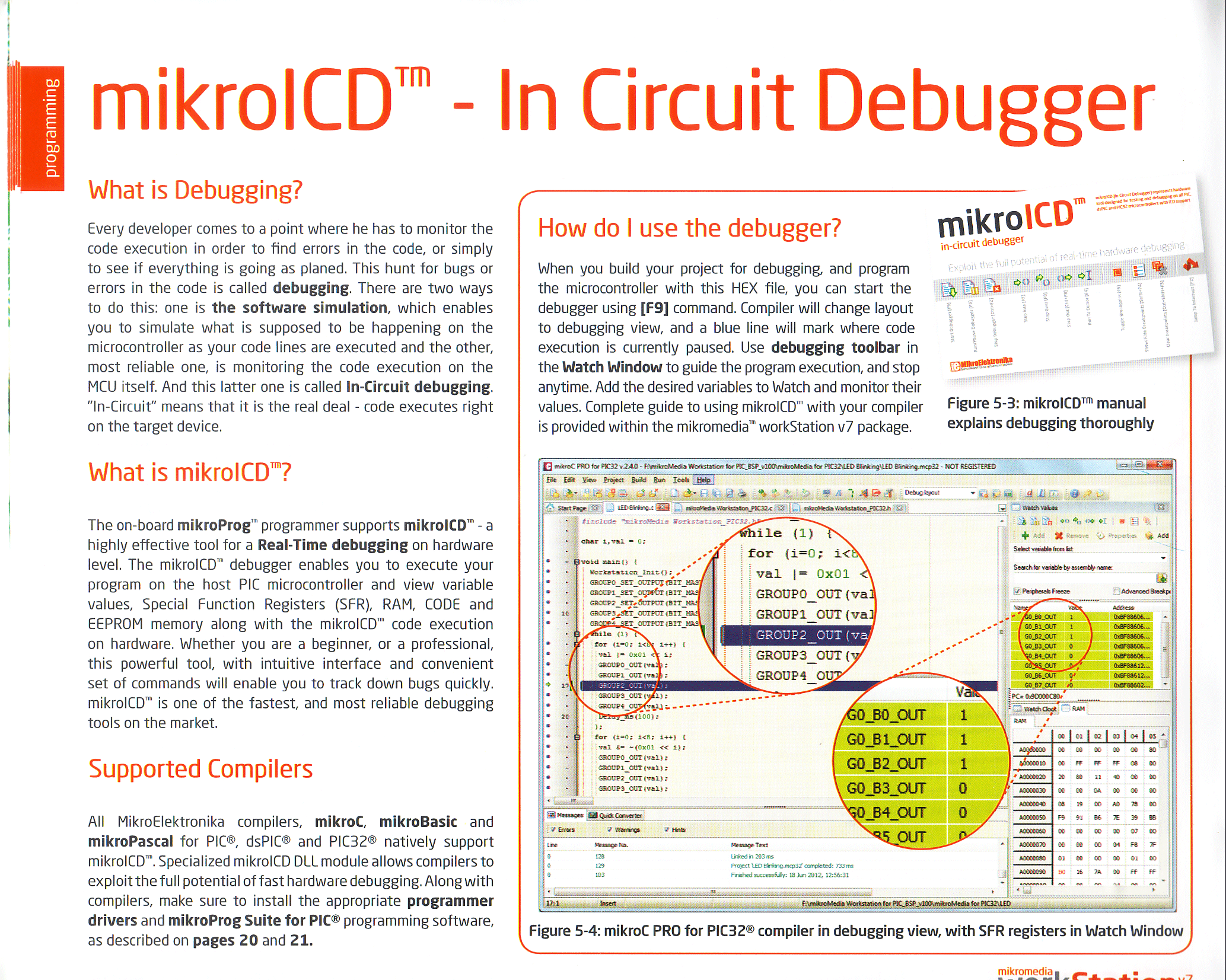

Handbuch Seite 21

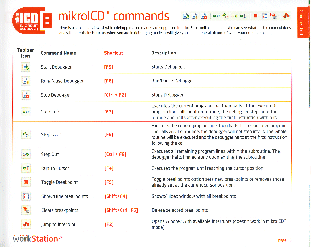

Handbuch Seite 22

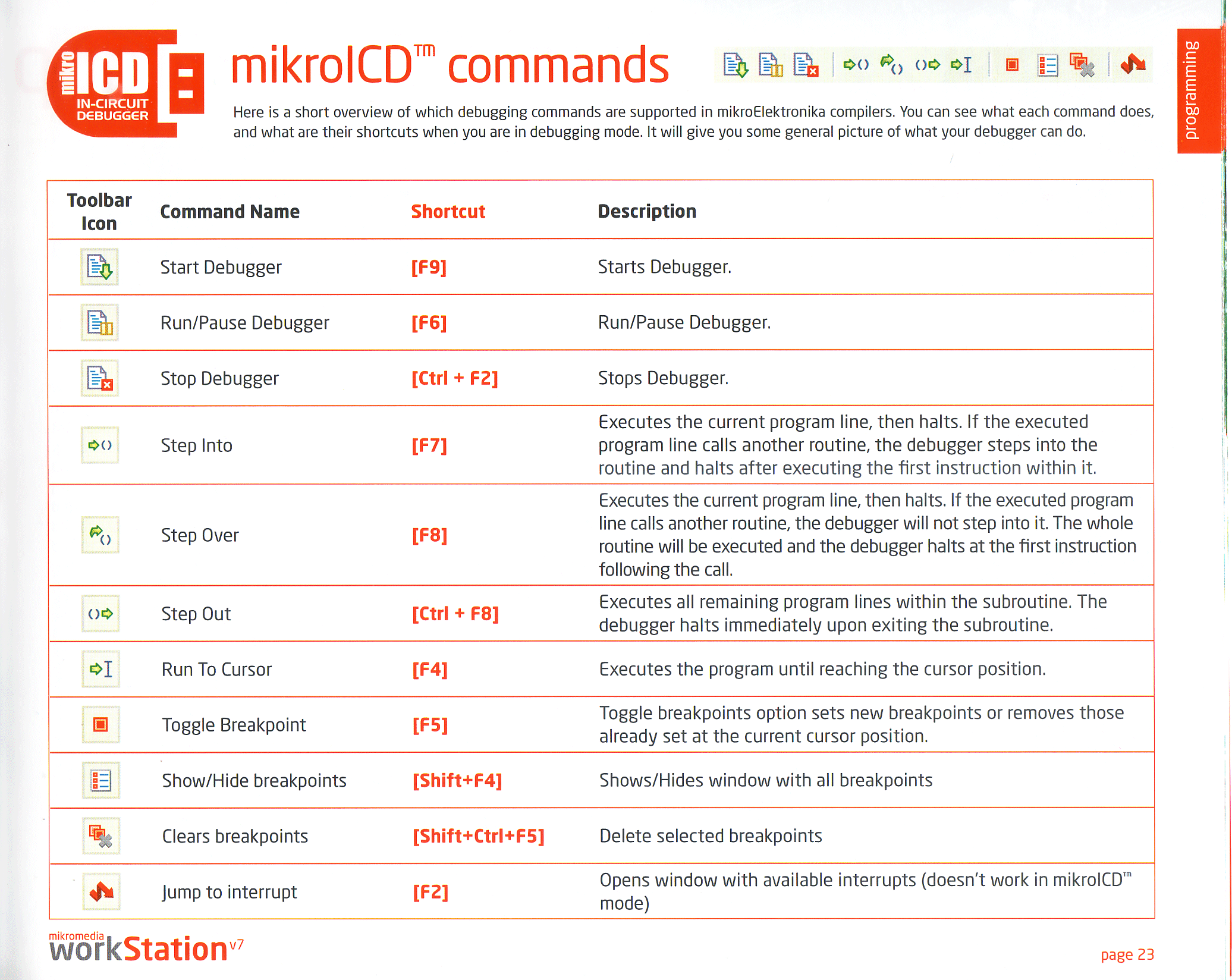

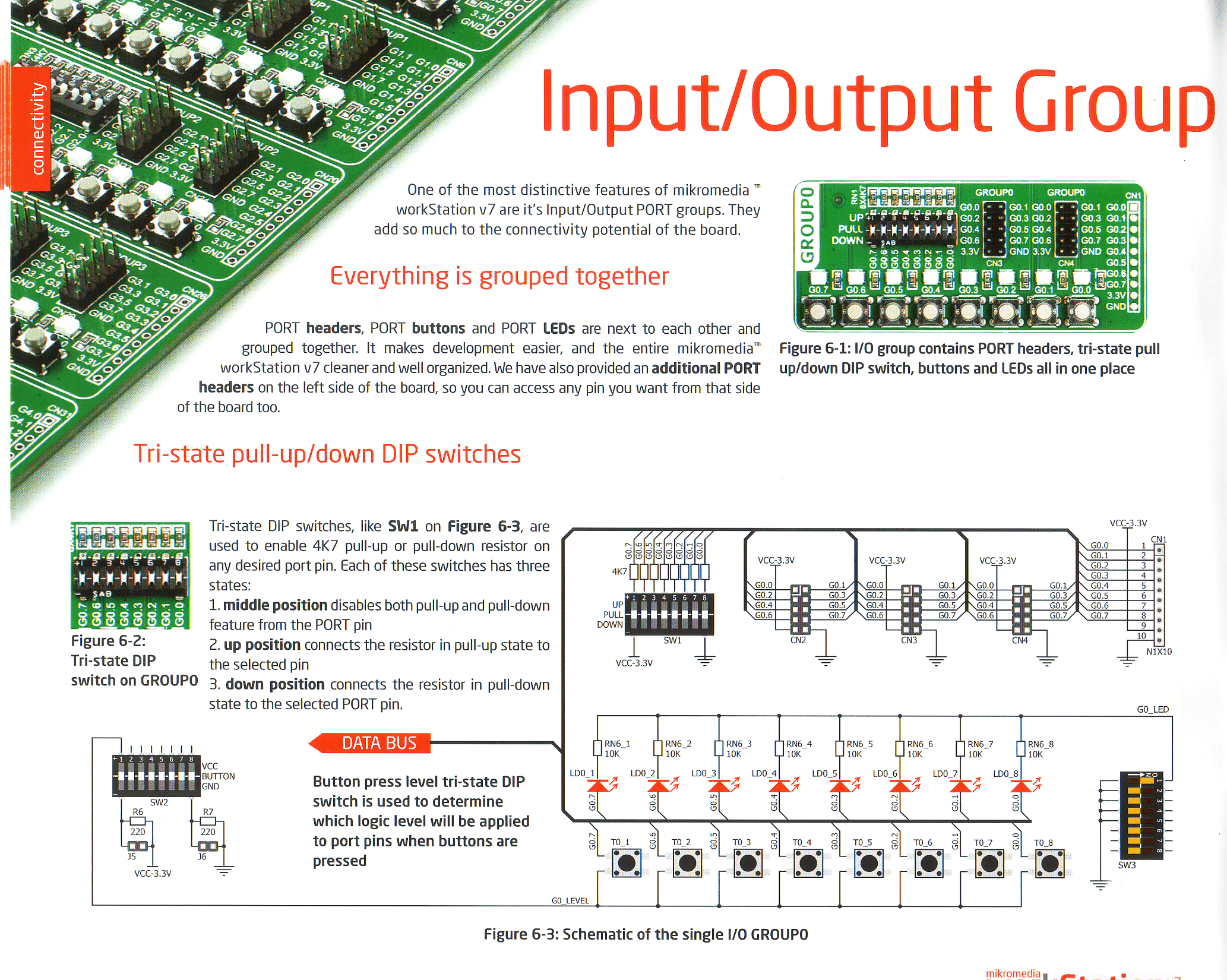

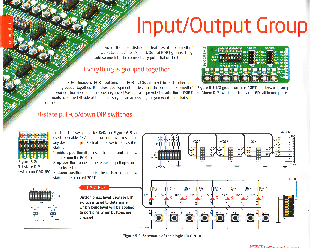

Handbuch Seite 23

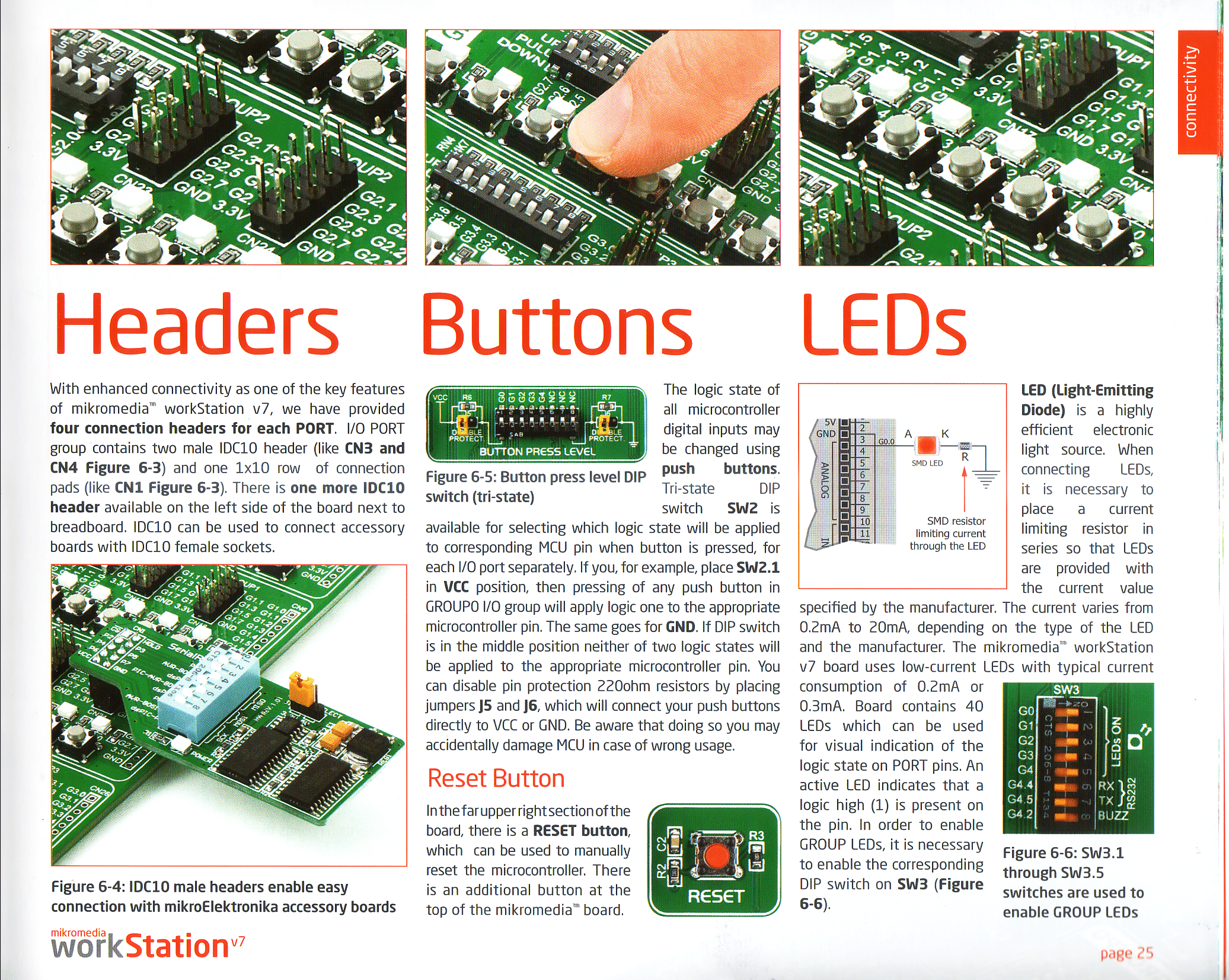

Handbuch Seite 24

Handbuch Seite 25

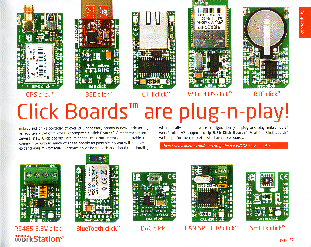

Handbuch Seite 26

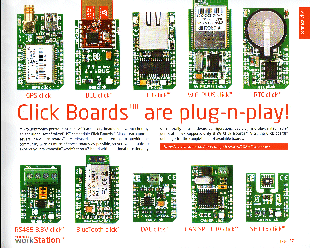

Handbuch Seite 27

Handbuch Seite 28

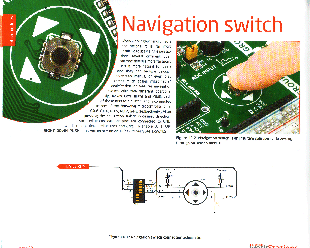

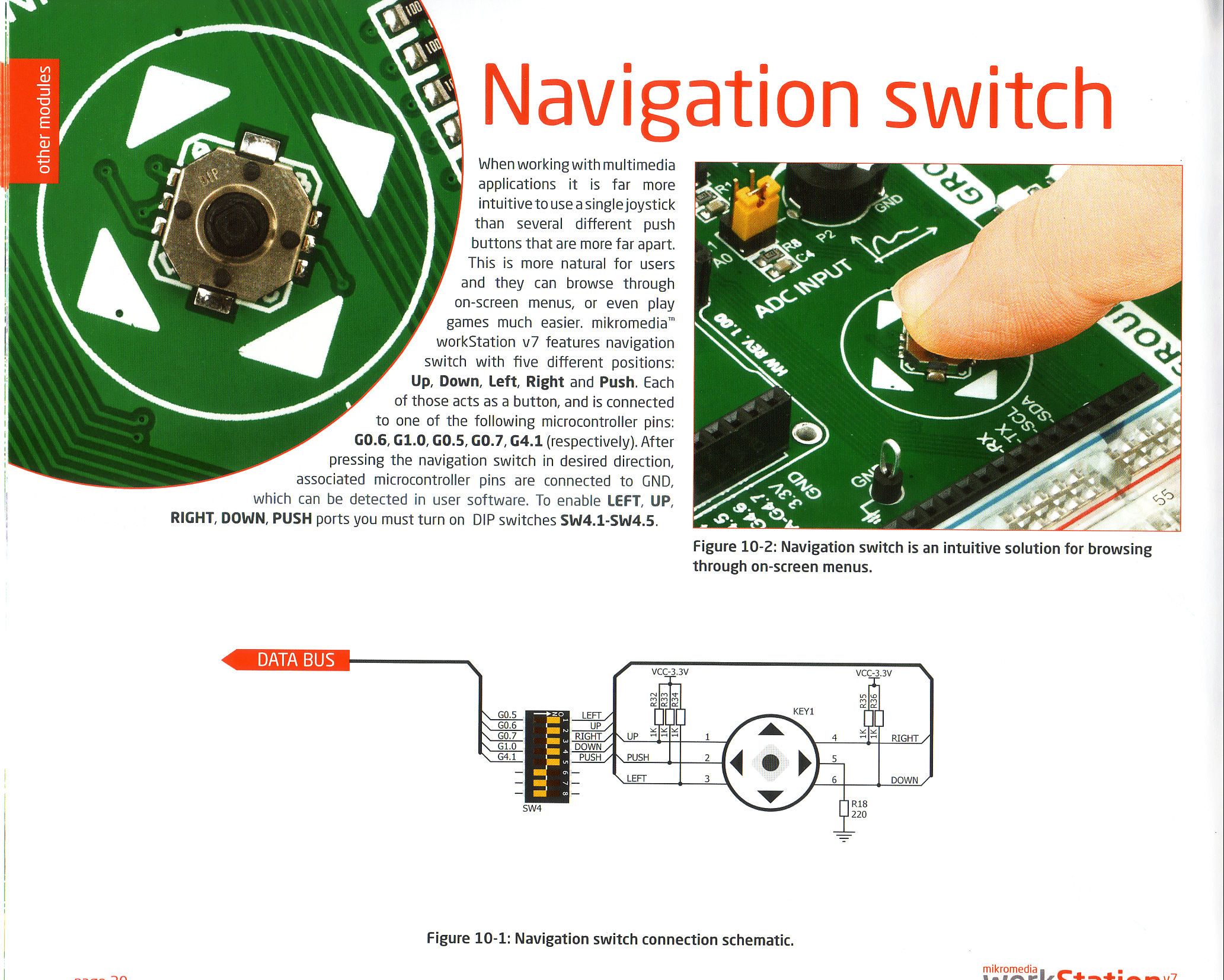

Handbuch Seite 30

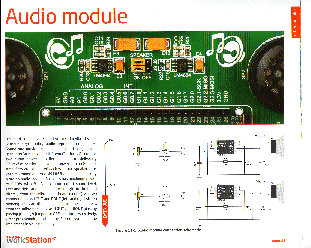

Handbuch Seite 31

Handbuch Seite 32

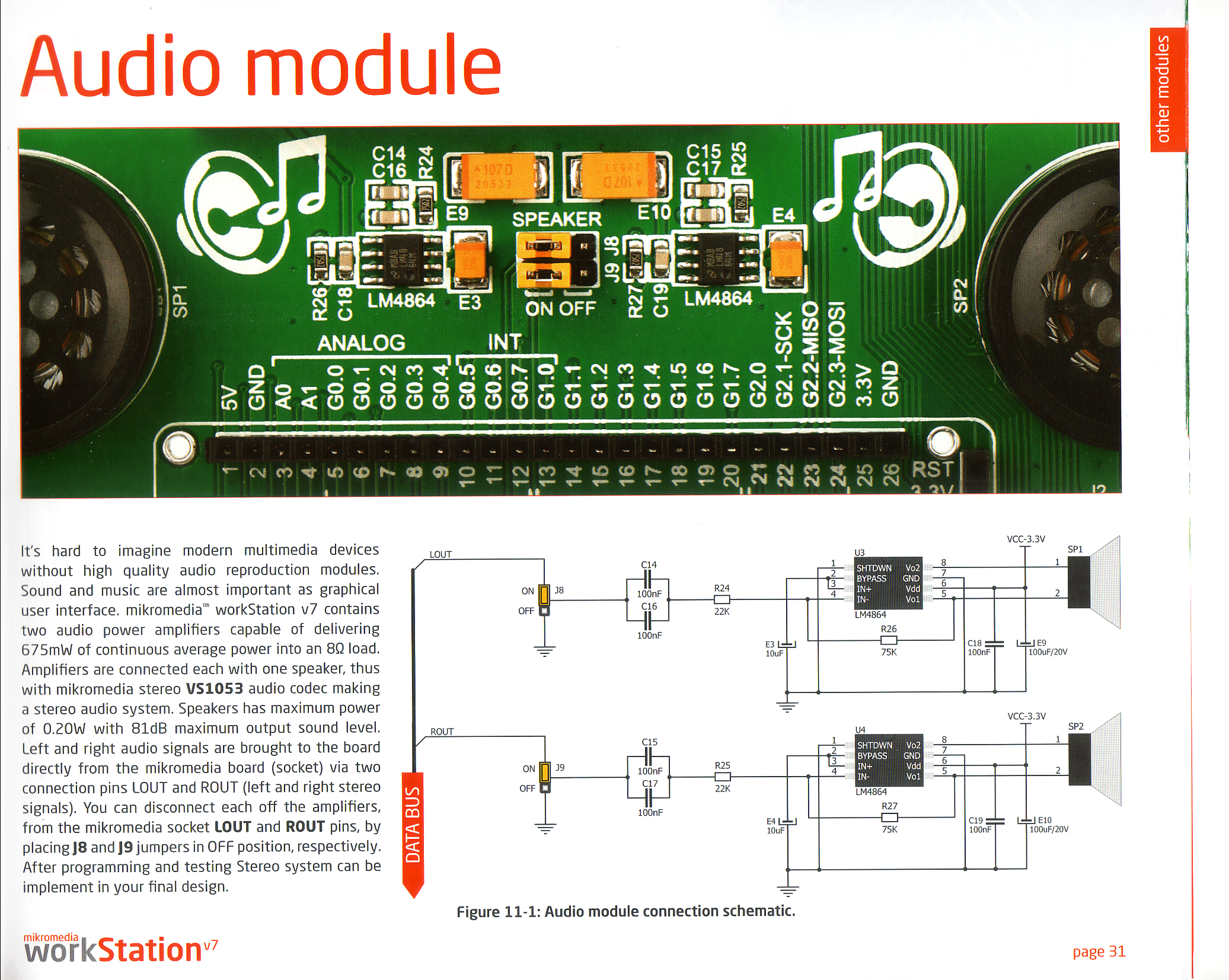

Handbuch Seite 33

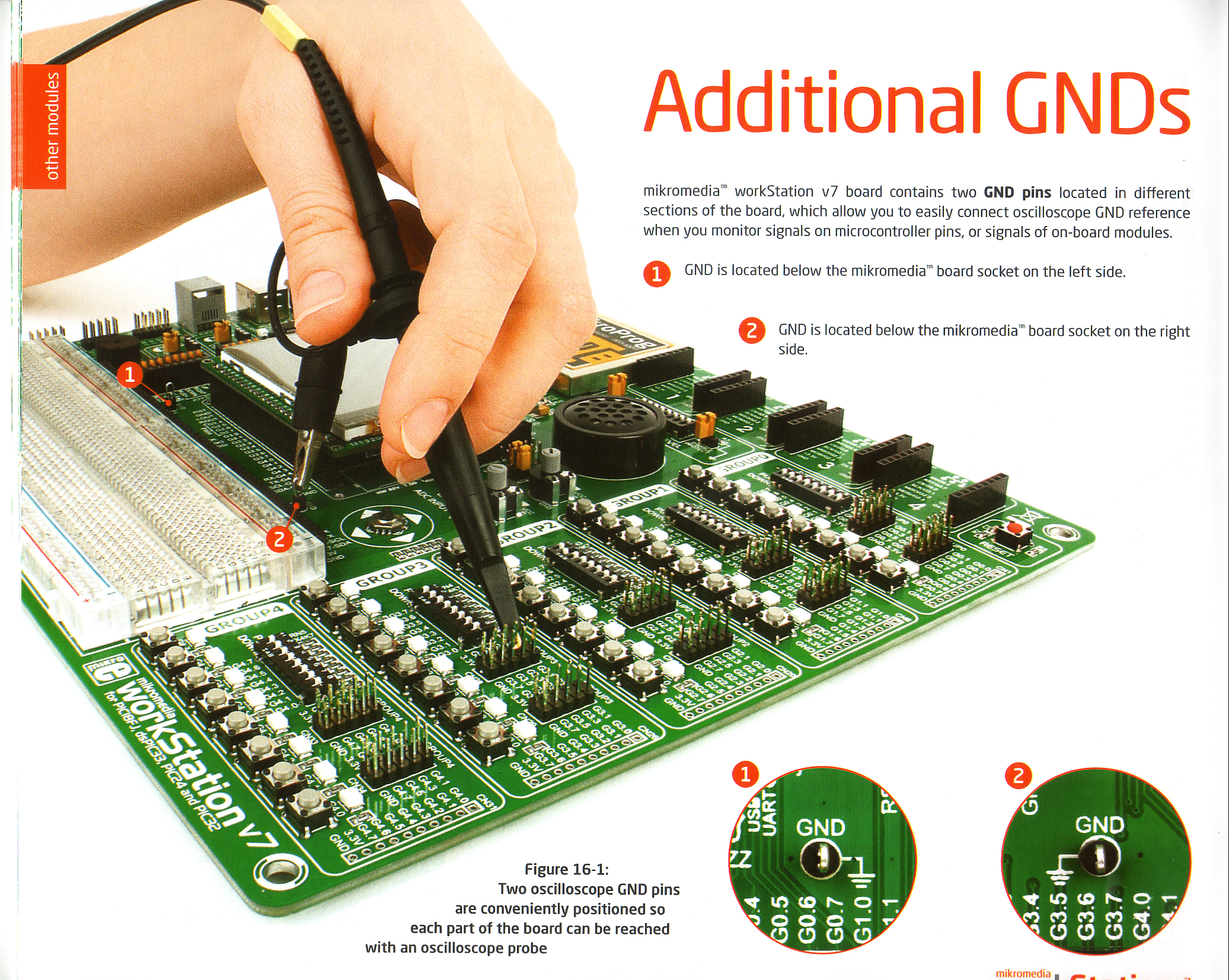

Handbuch Seite 34

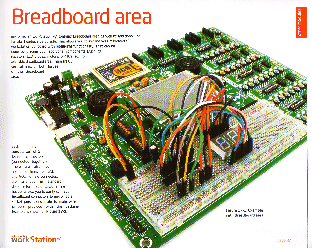

Handbuch Seite 35

Handbuch Seite 36

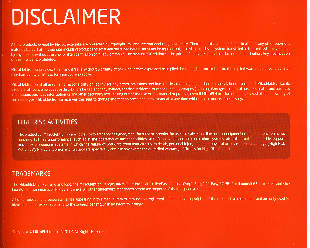

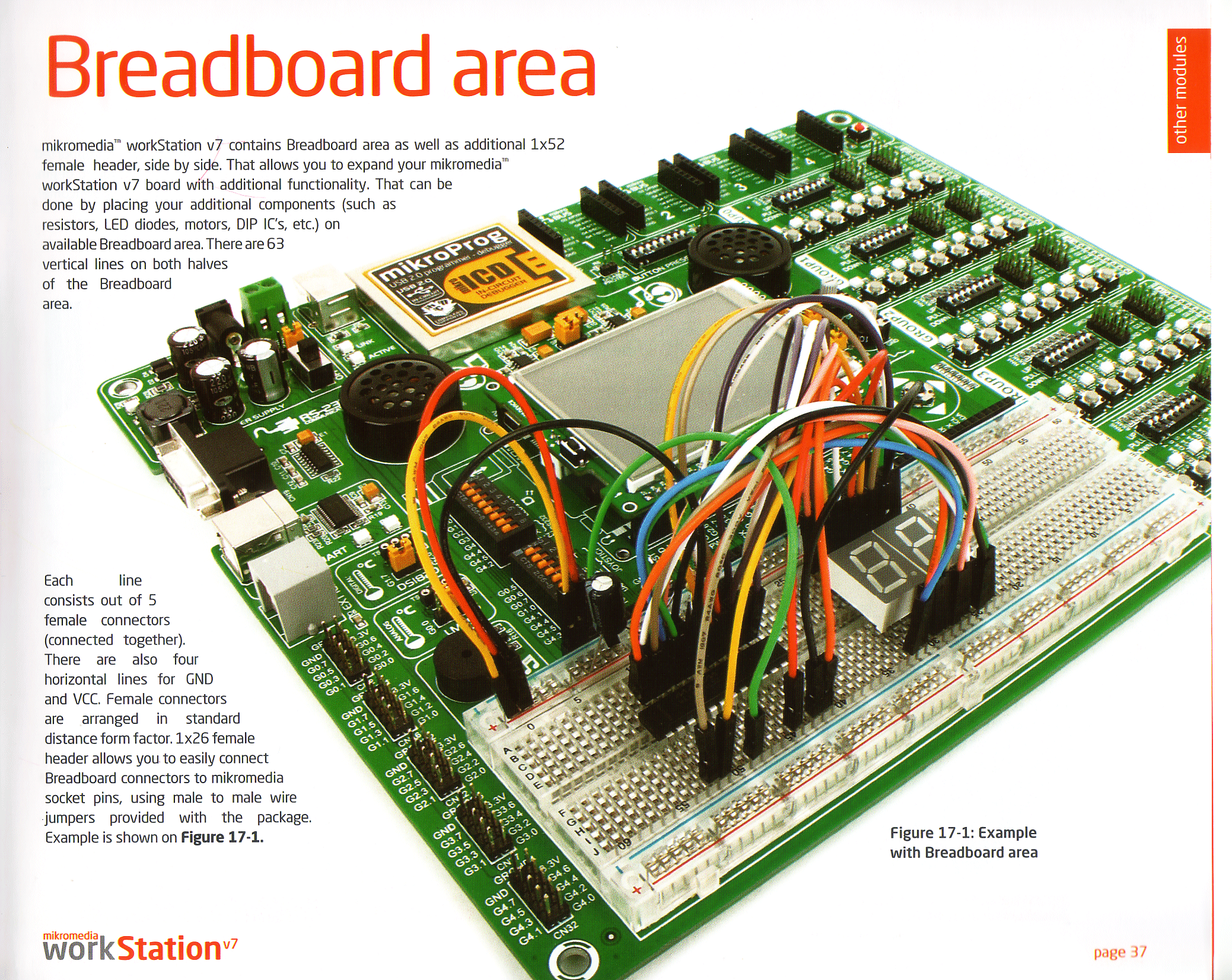

Handbuch Seite 37

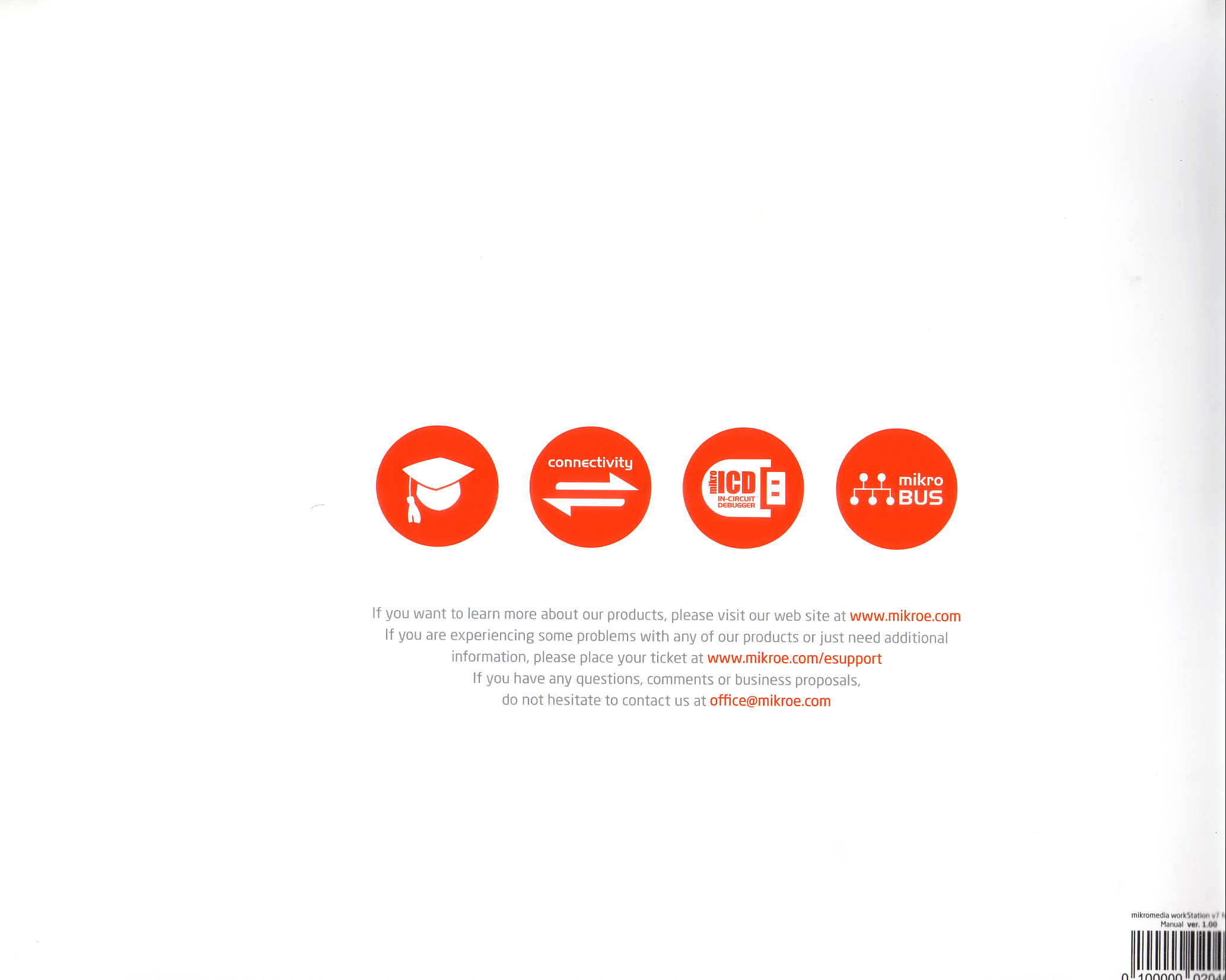

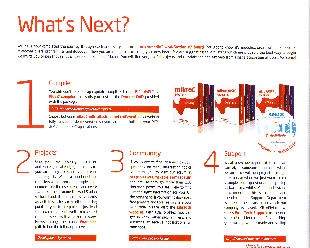

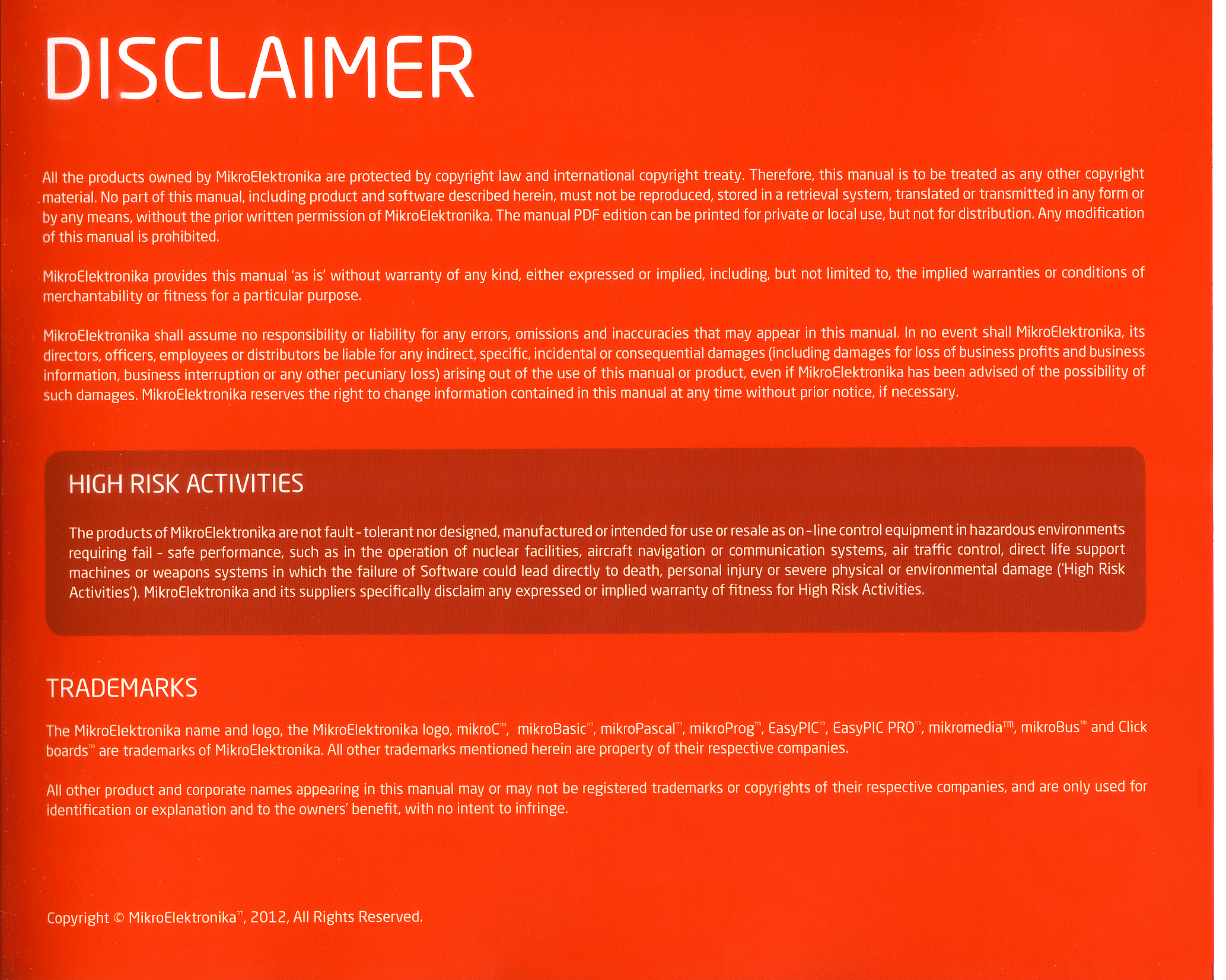

Handbuch Seite 38

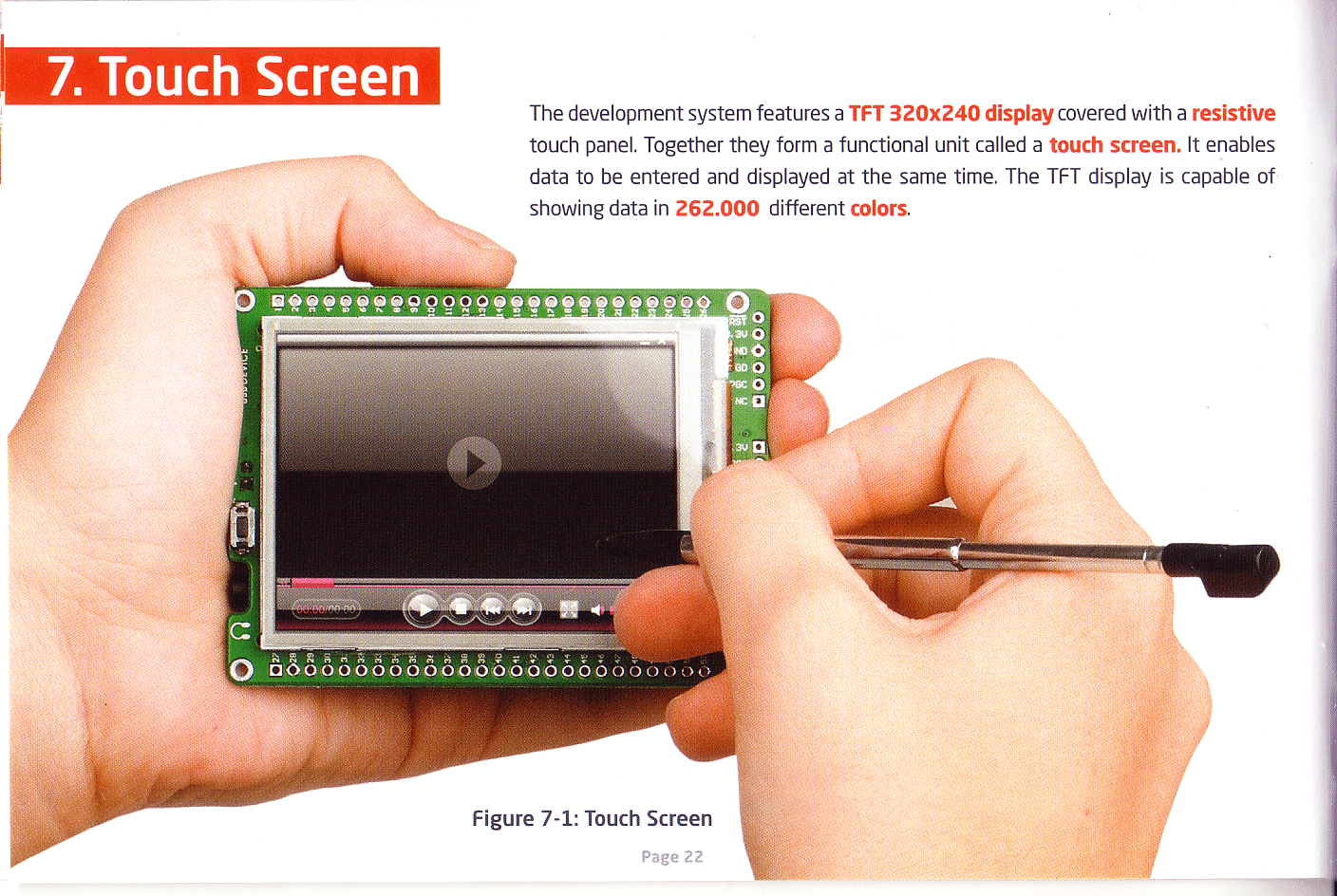

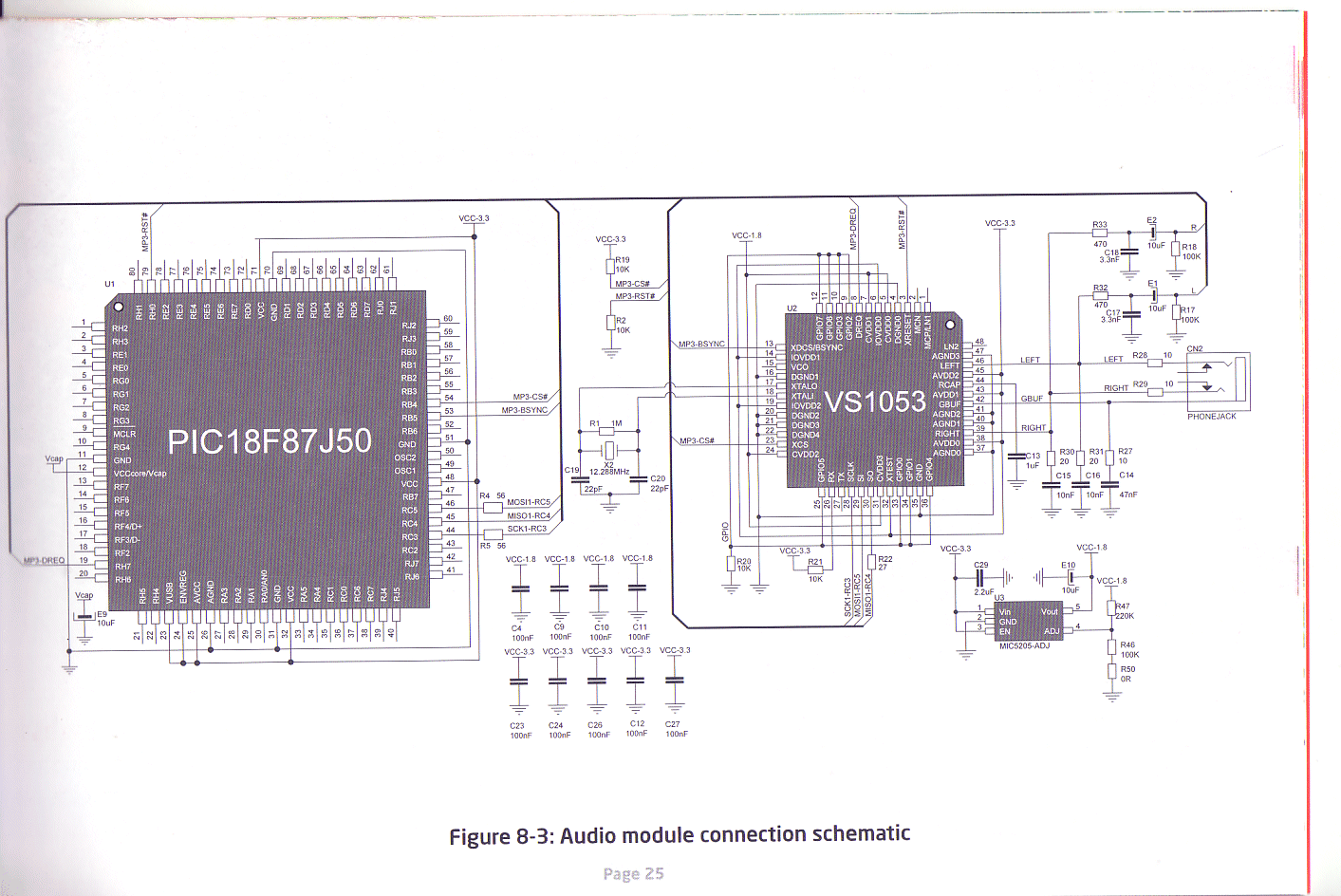

3. User Manual Mikromedia-Board

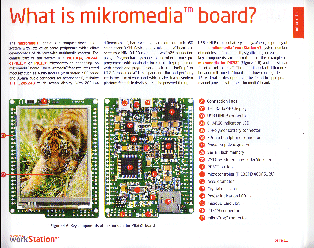

Das eigentliche Herzstück ist hier nun nicht mehr die Testumgebung für Analog- und/oder Digitalports auf Bitebene, sondern das Zusammenwirken eines Leistungsstarken Controllers - hier ganz bewusst auf 8-Bit Ebene (das geht hoch bis 32 Bit!!!)  sowie entsprechend angepasster Peripherie.

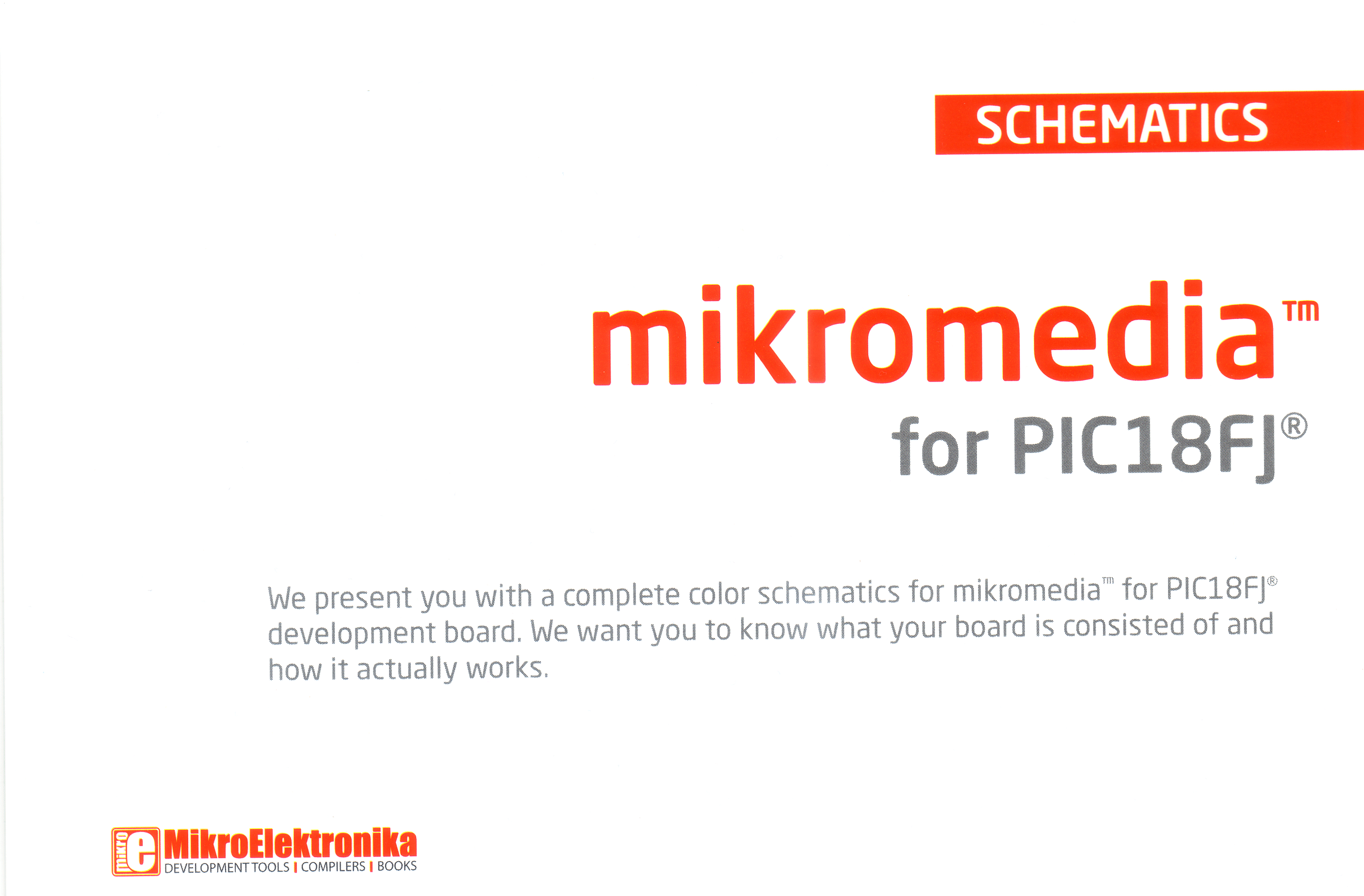

nicht wirklich wichtig ... ... dies sind jedoch schon die externen Connectoren ... und das vollständige Schaltbild

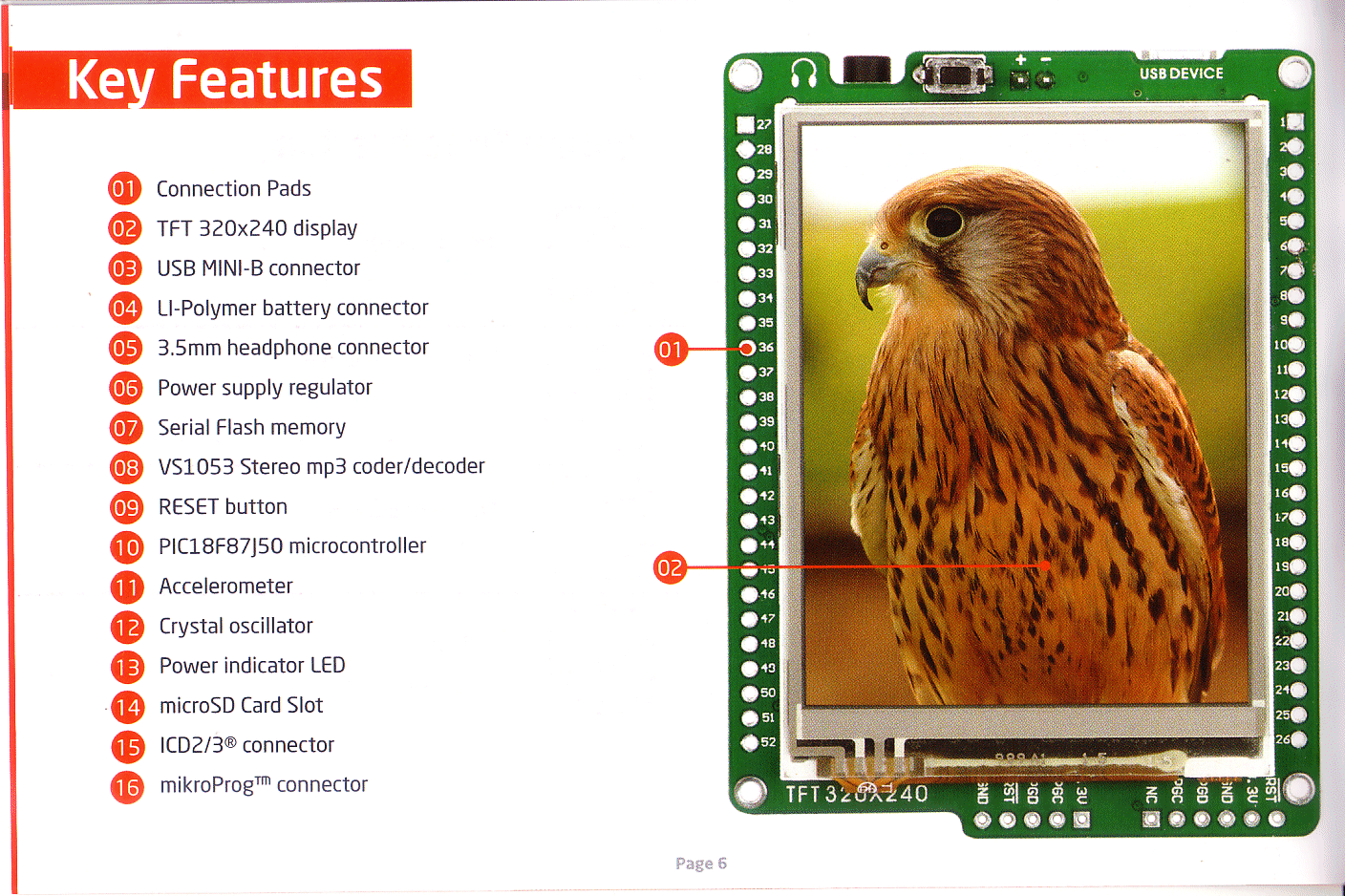

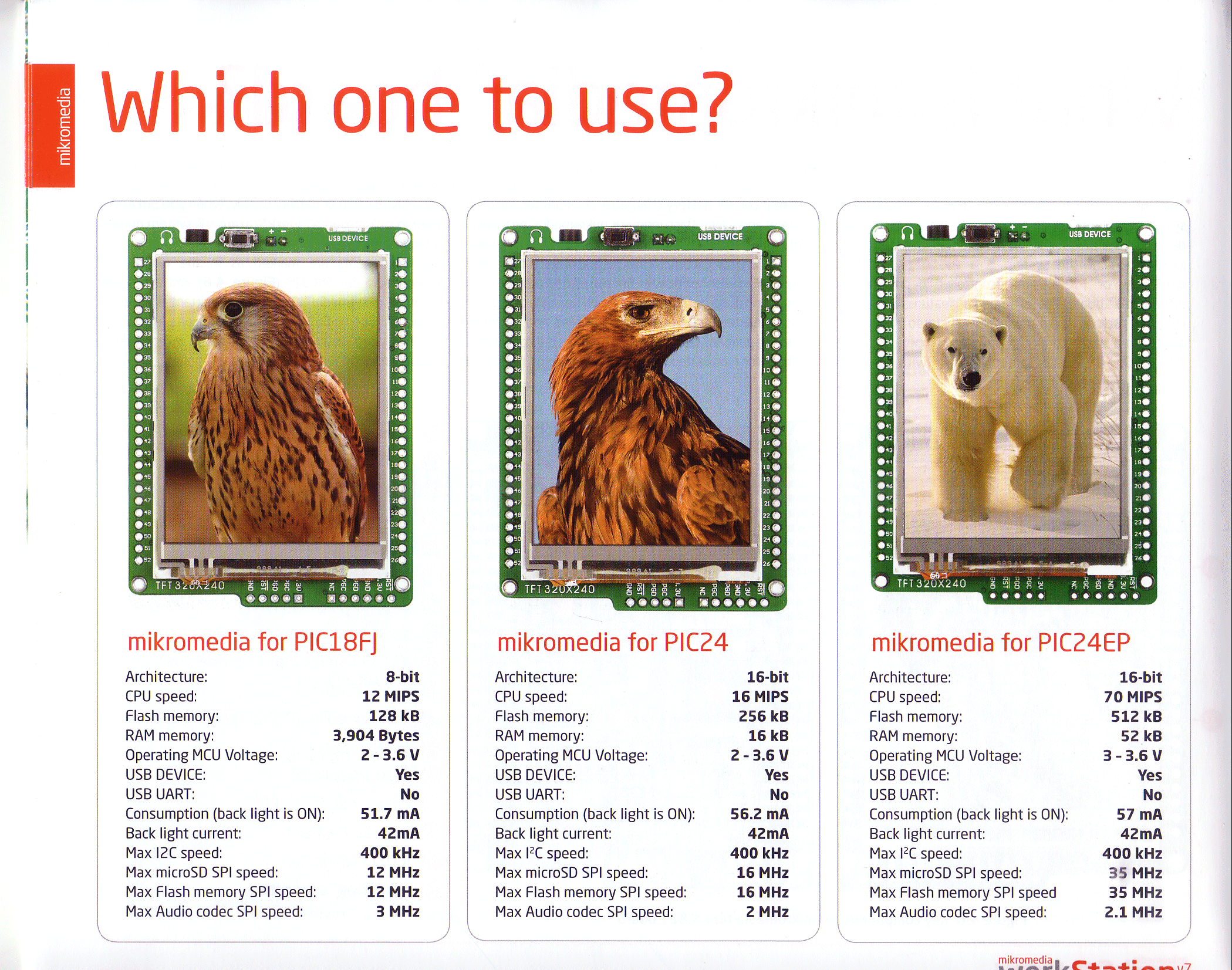

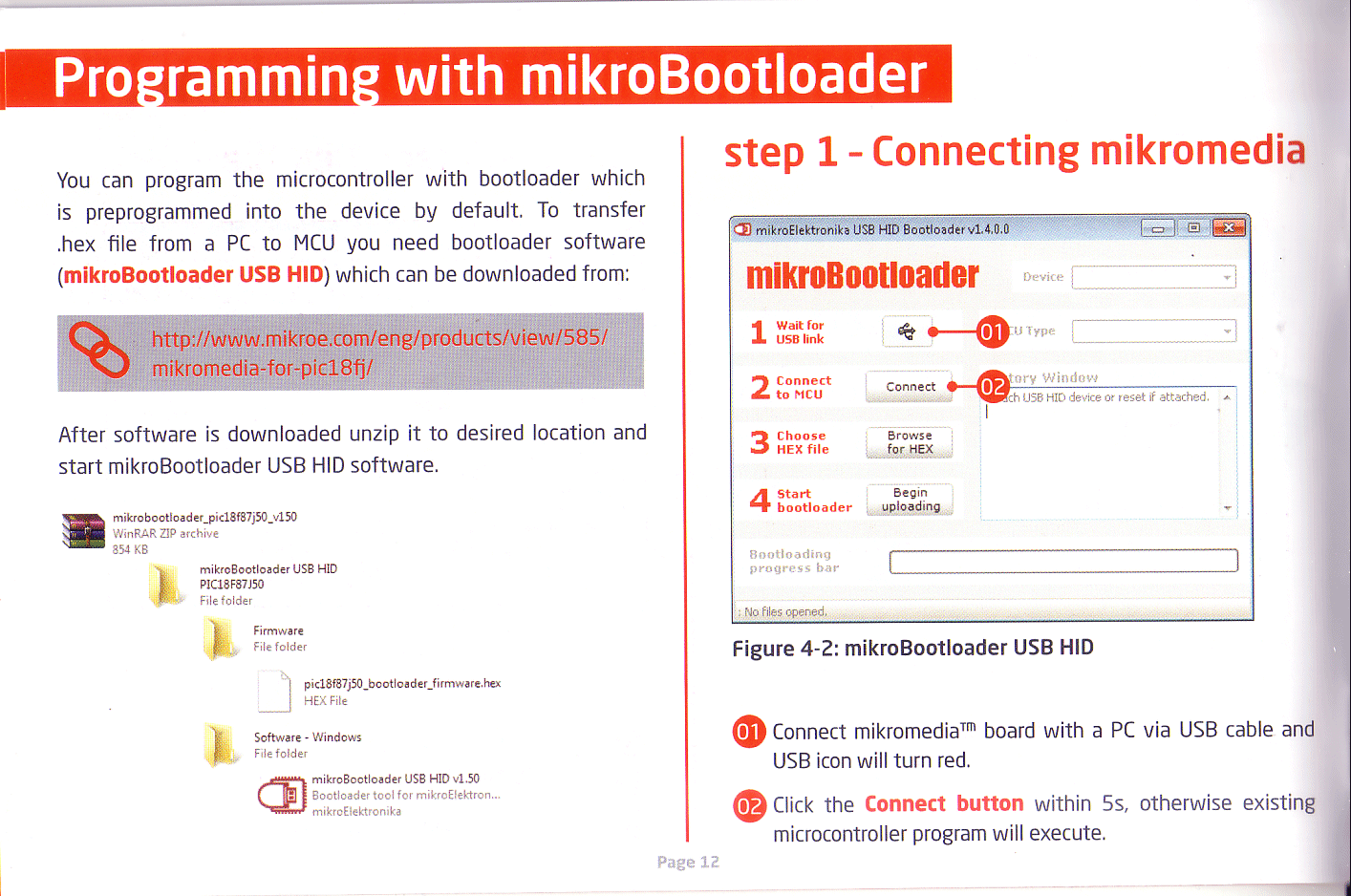

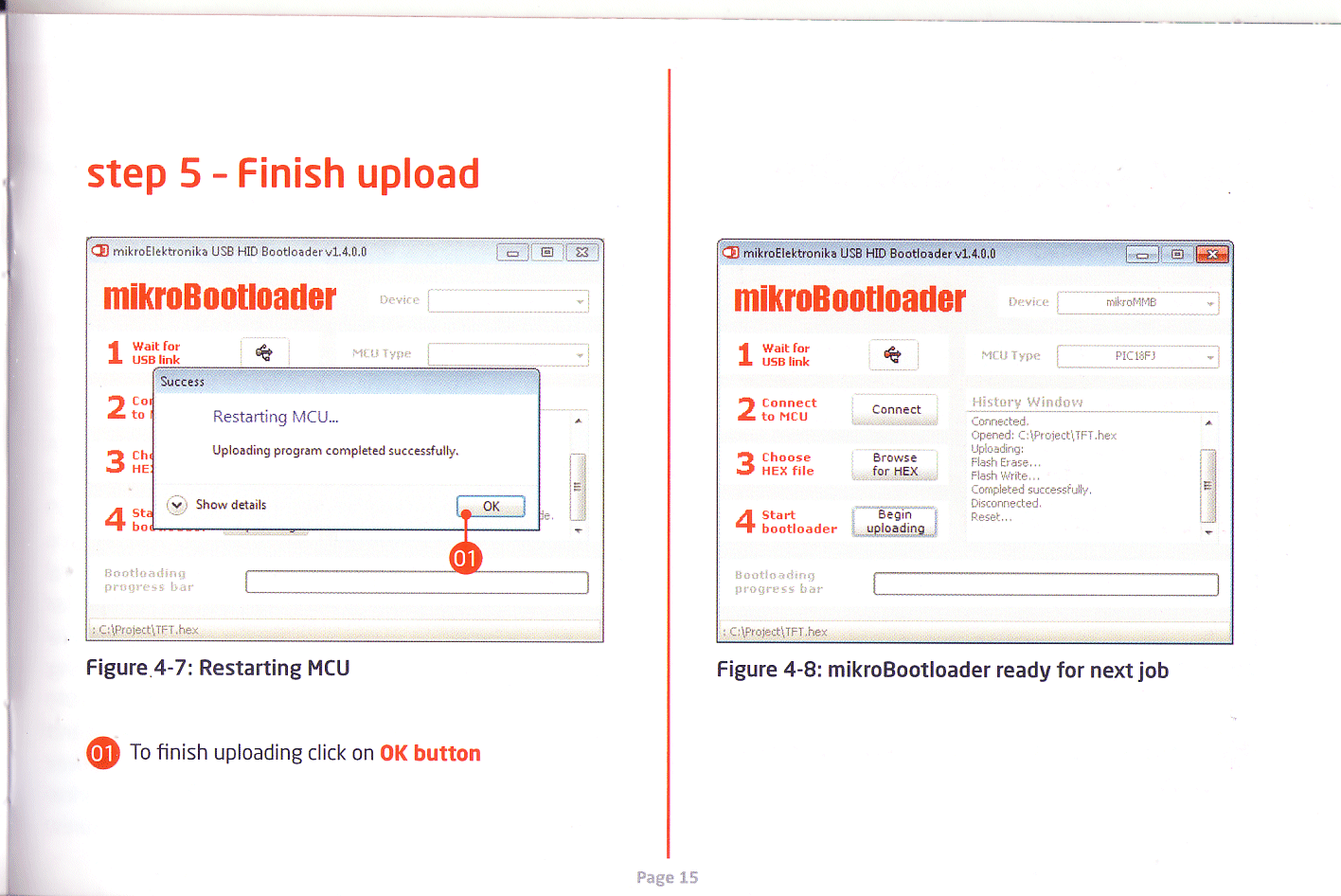

Mikromedia for PIC18FJ - Seite 1

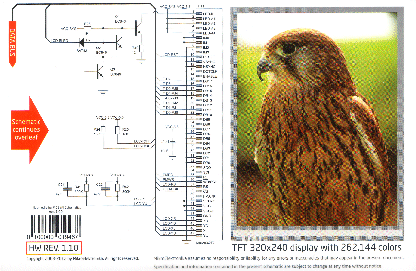

Mikromedia for PIC18FJ - Seite 2

Mikromedia for PIC18FJ - Seite 3

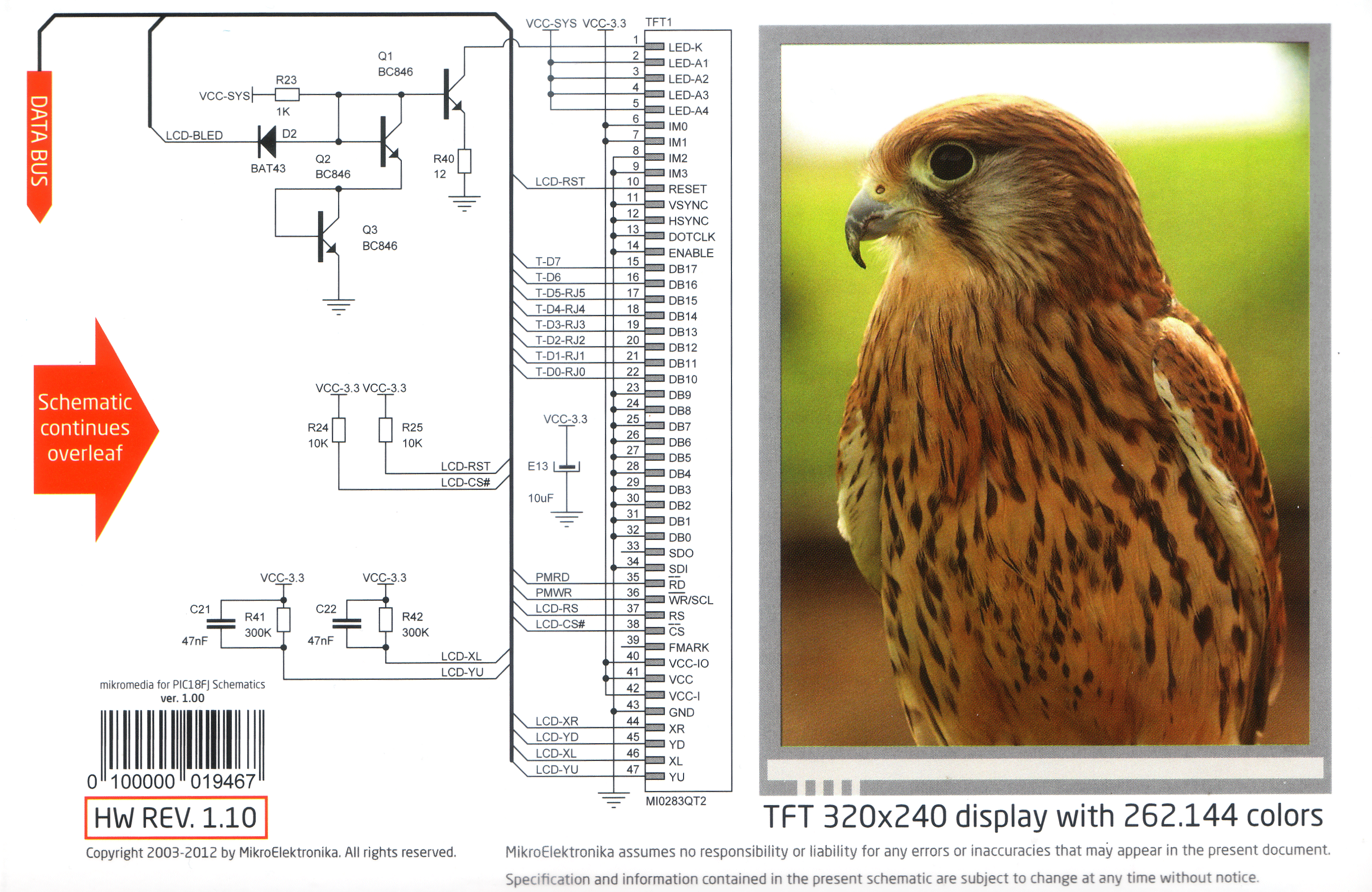

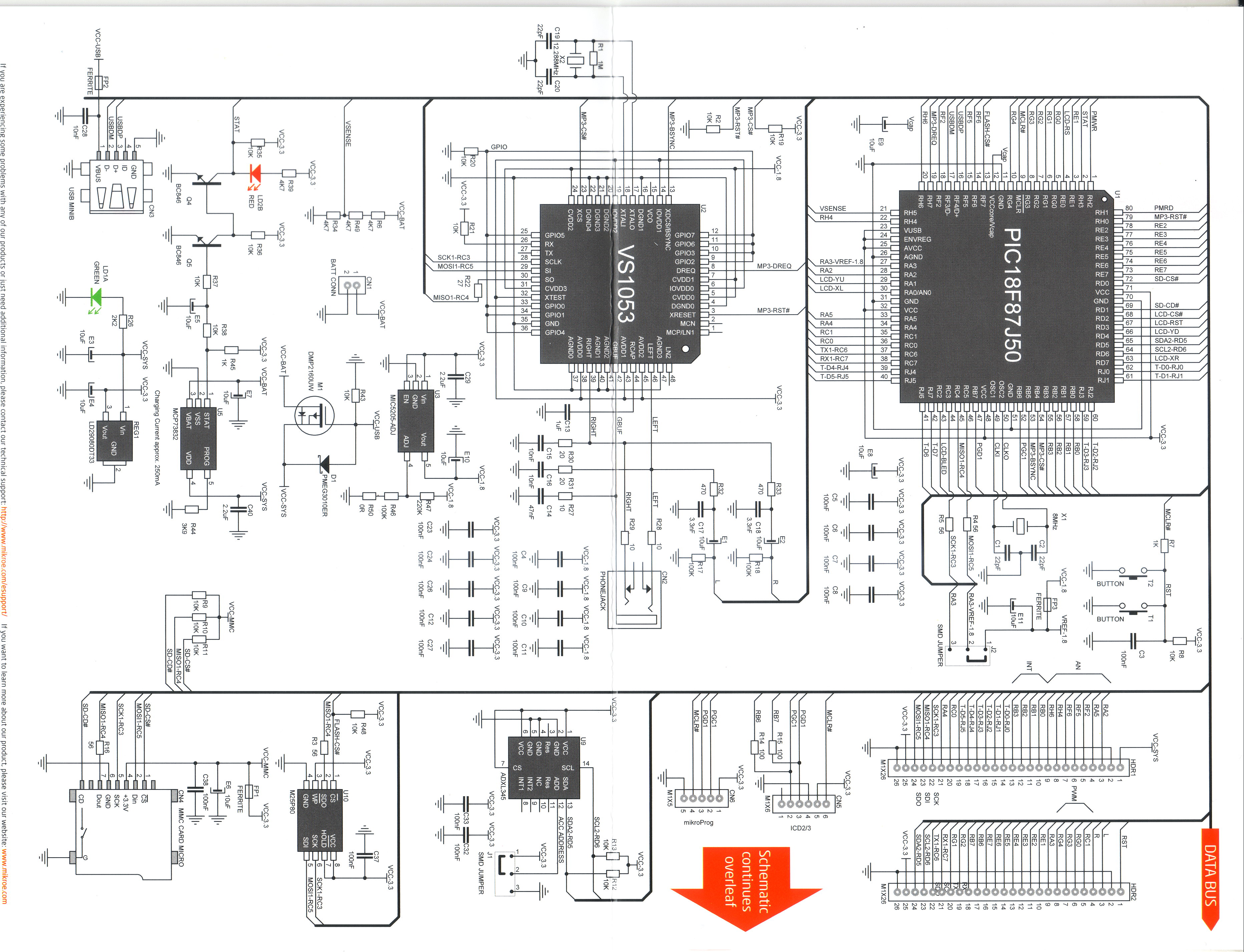

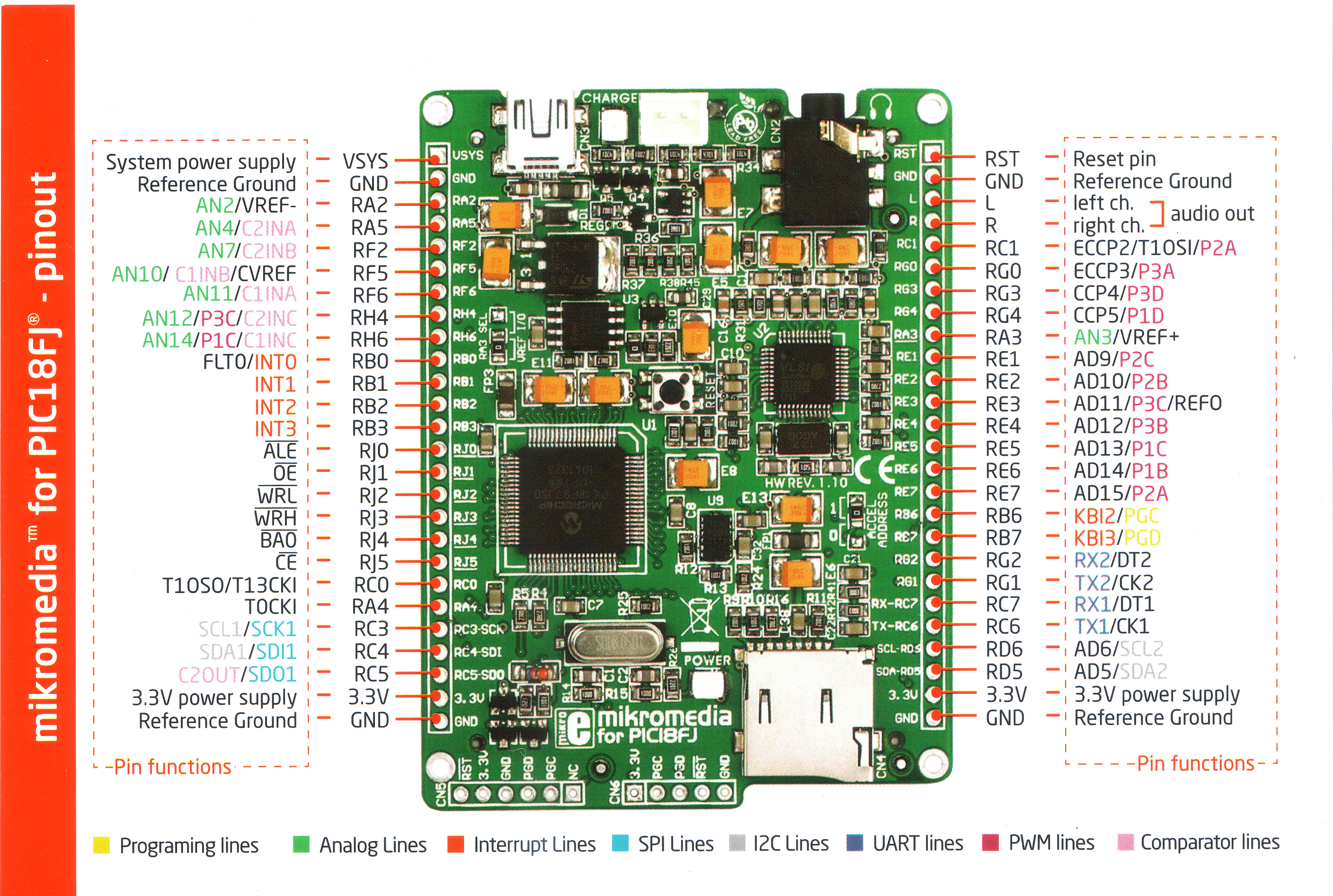

... dies sind jedoch schon die externen Connectoren ... und das vollständige Schaltbild

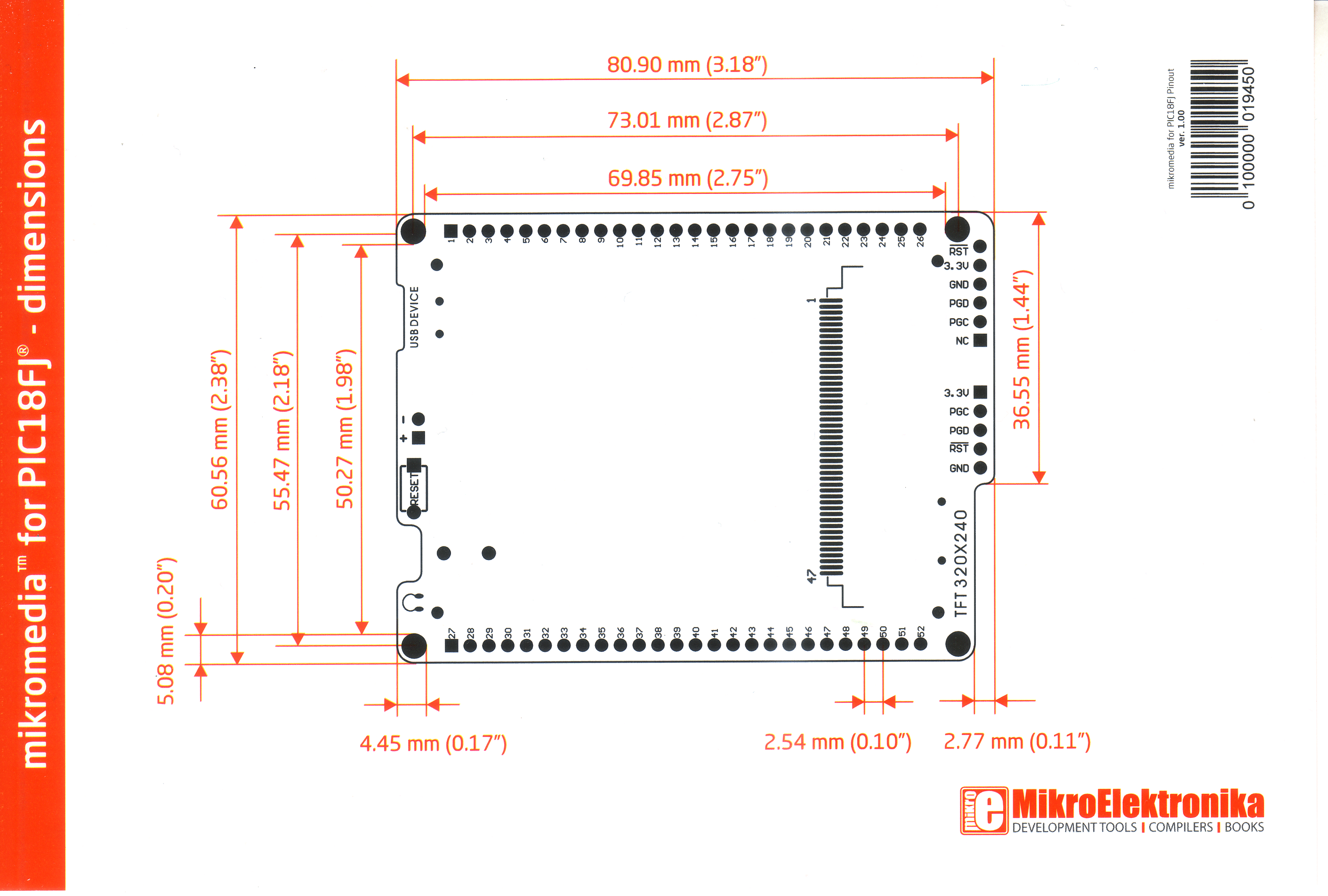

Mikromedia for PIC18FJ - Seite 4

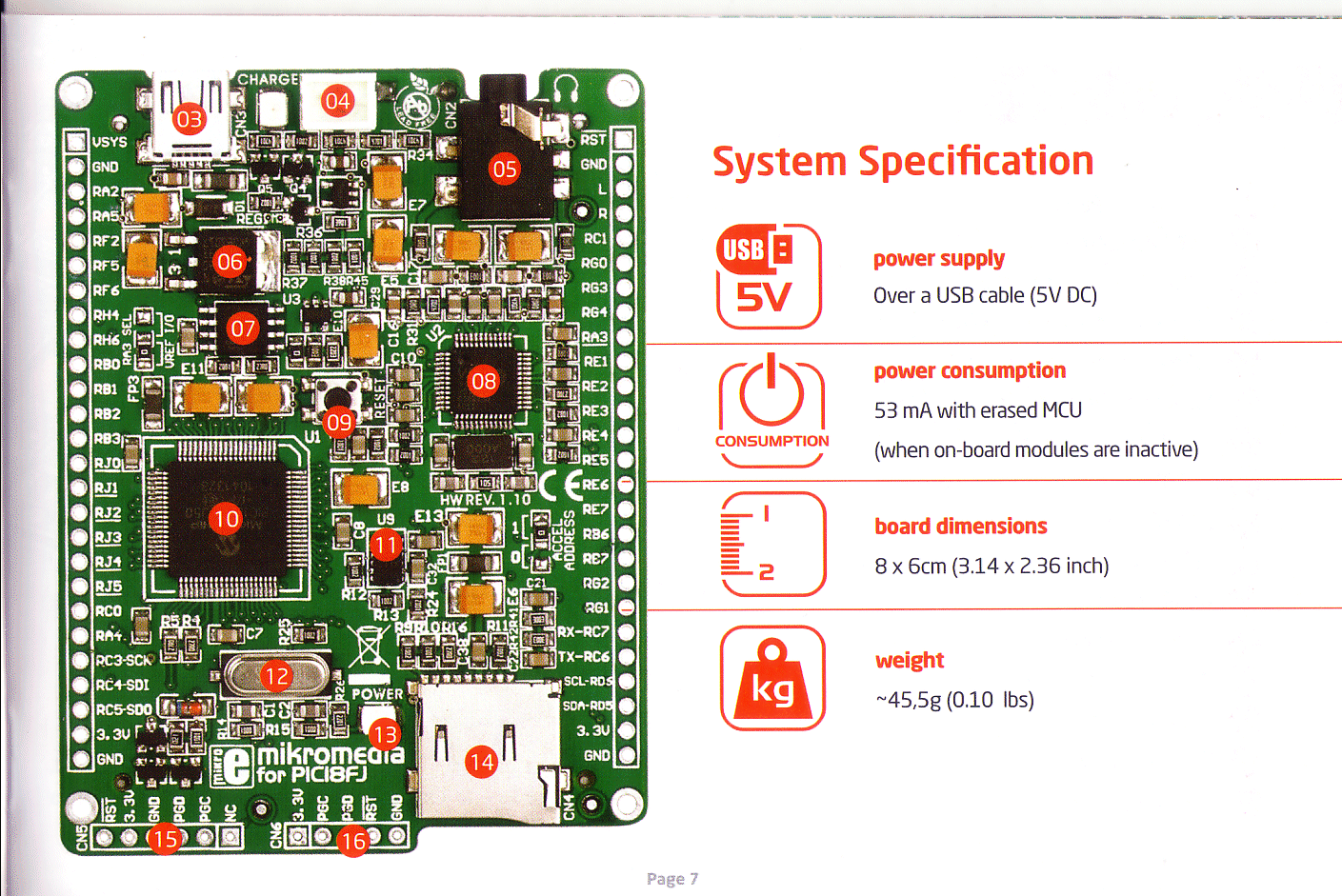

Mikromedia for PIC18FJ - Seite 5

Handbuch  - Seite 6

Handbuch  - Seite 7

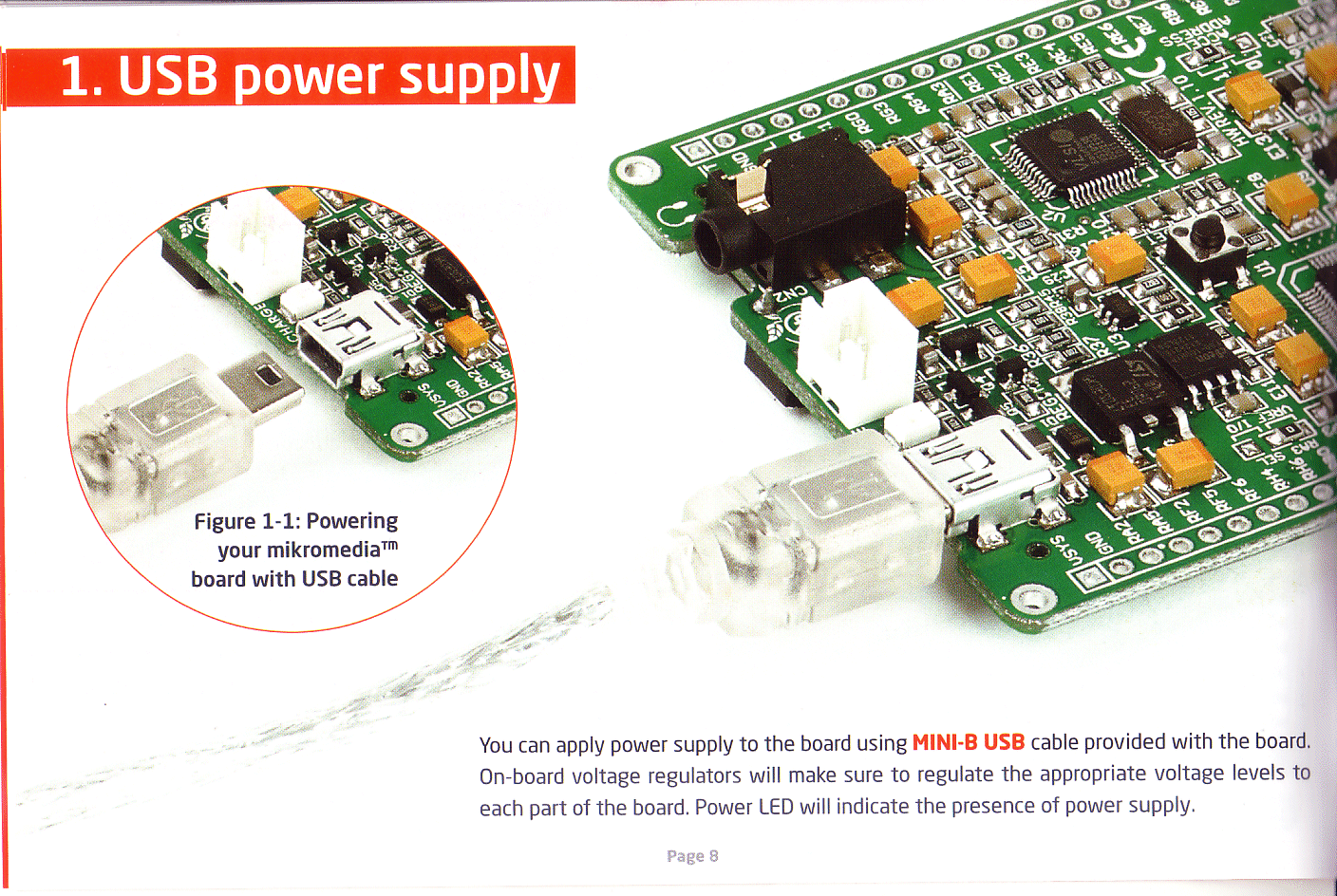

Handbuch  - Seite 8

Handbuch  - Seite 9

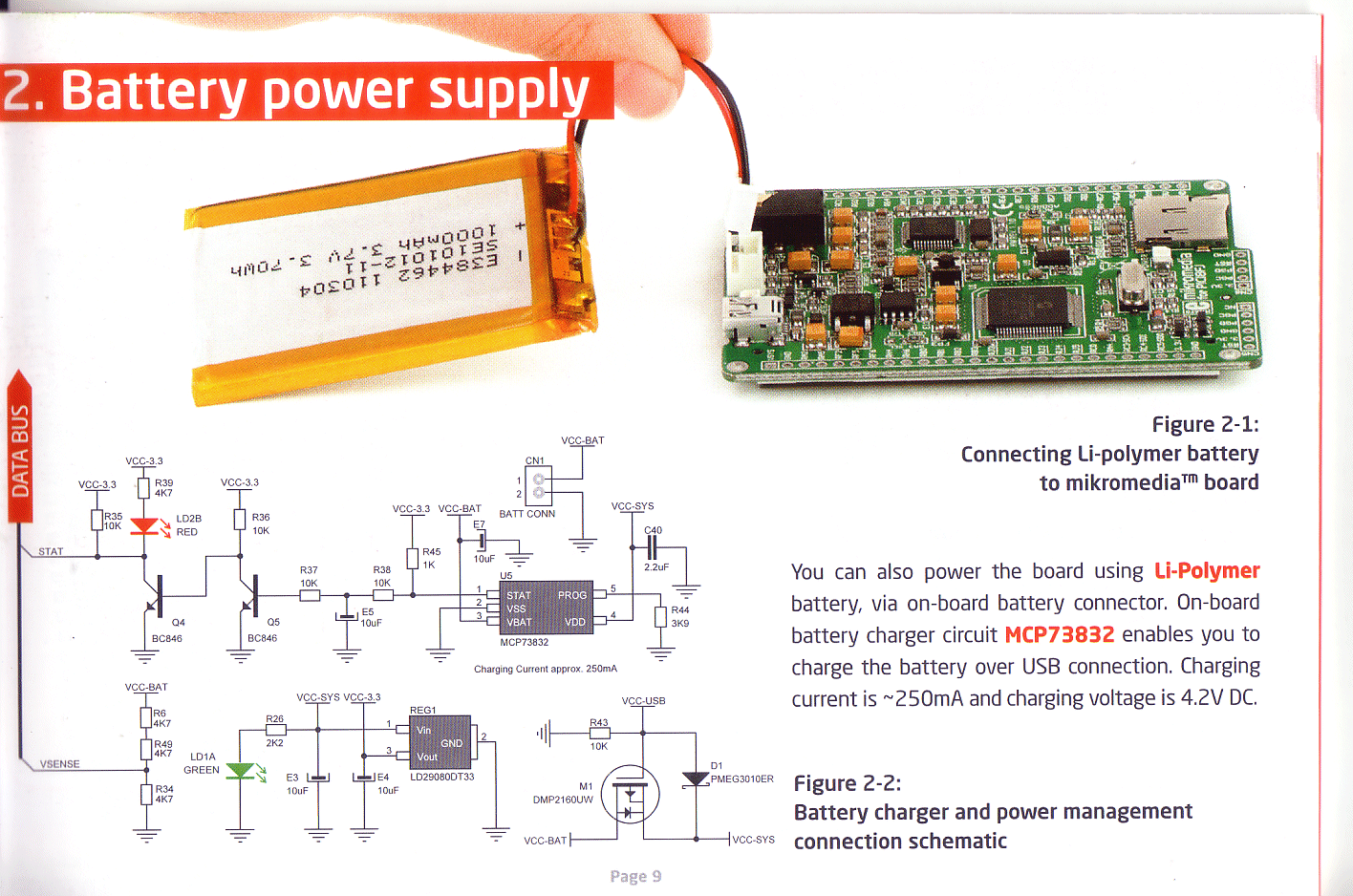

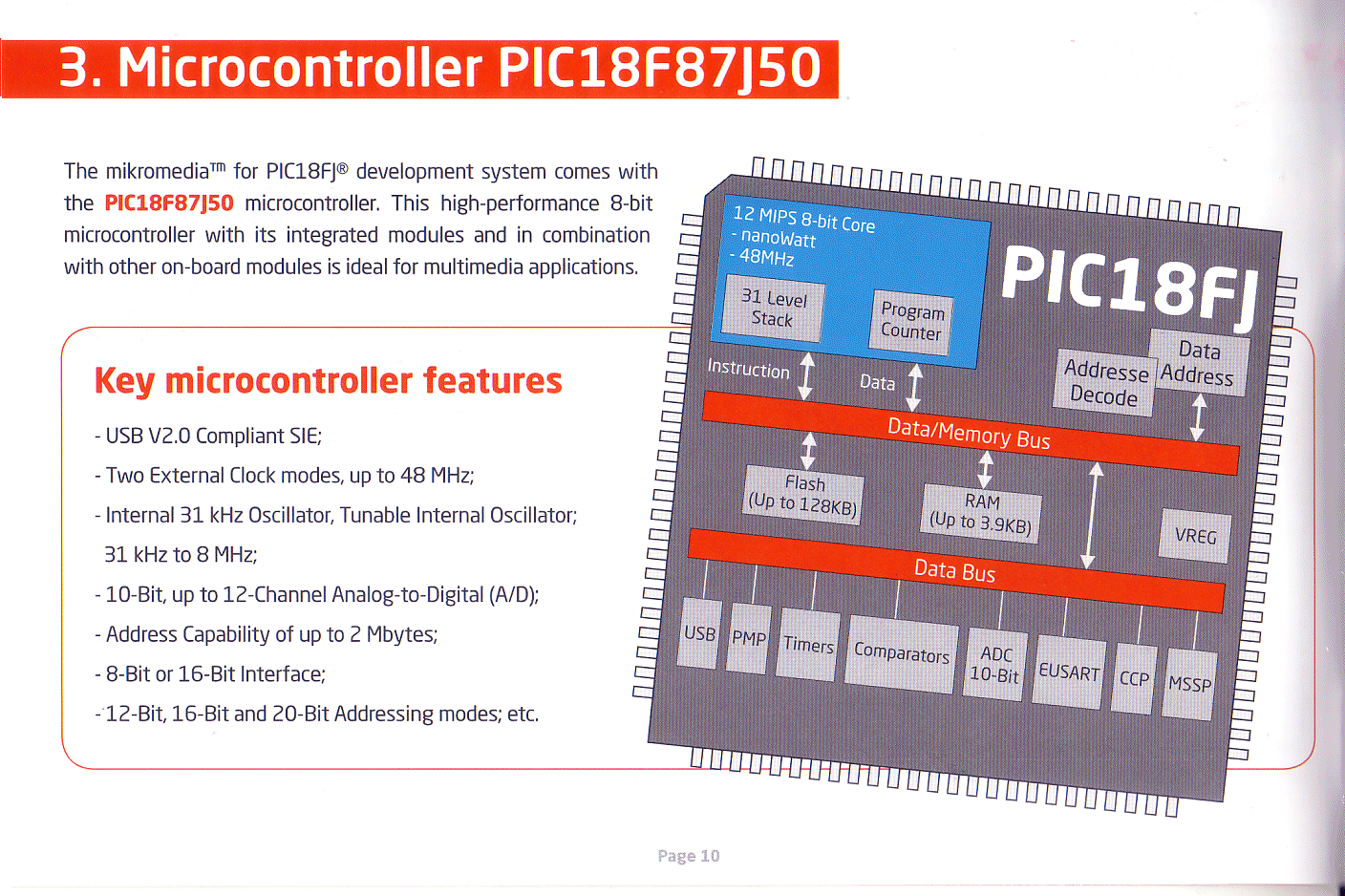

Handbuch  - Seite 10

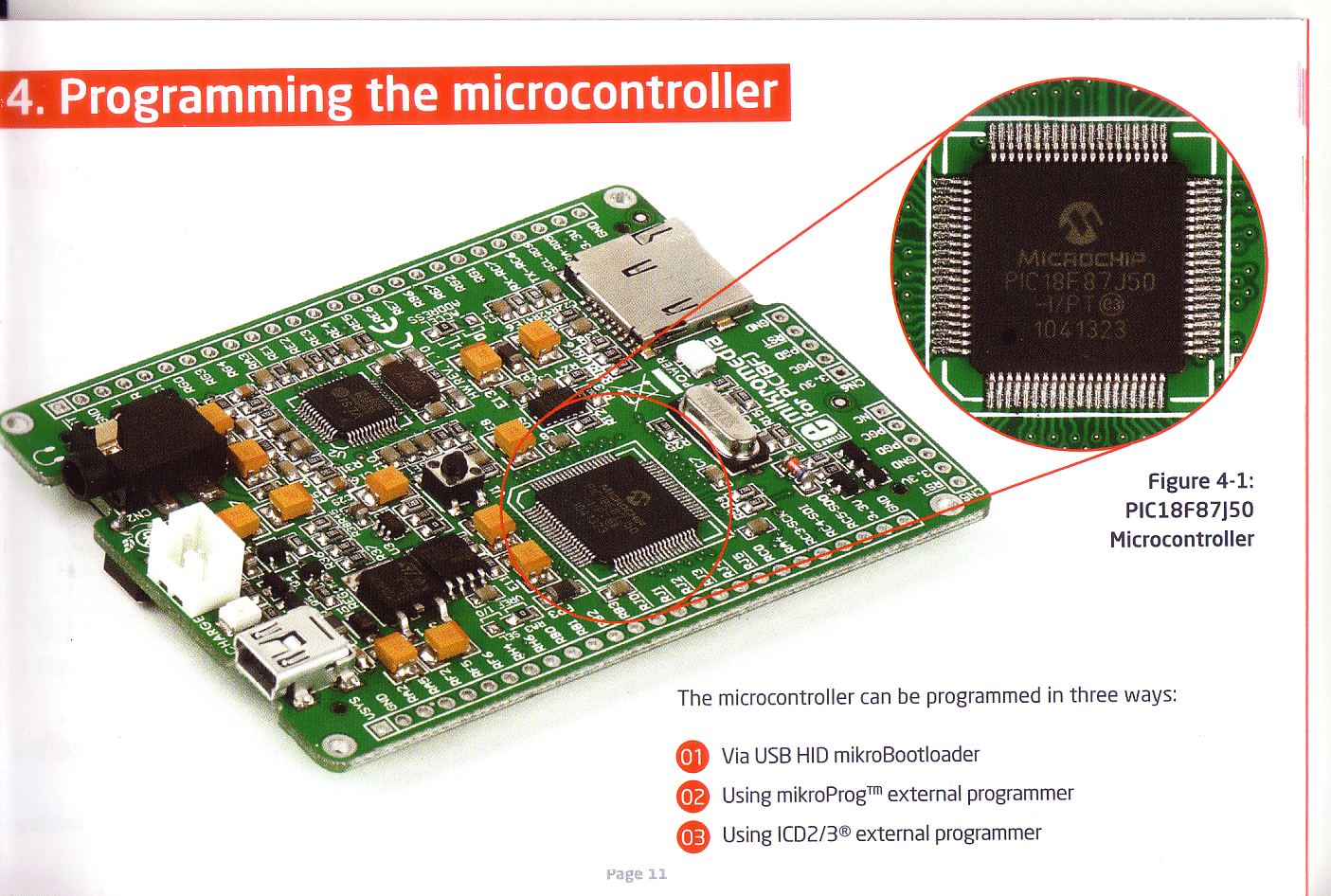

Handbuch  - Seite 11

Handbuch  - Seite 12

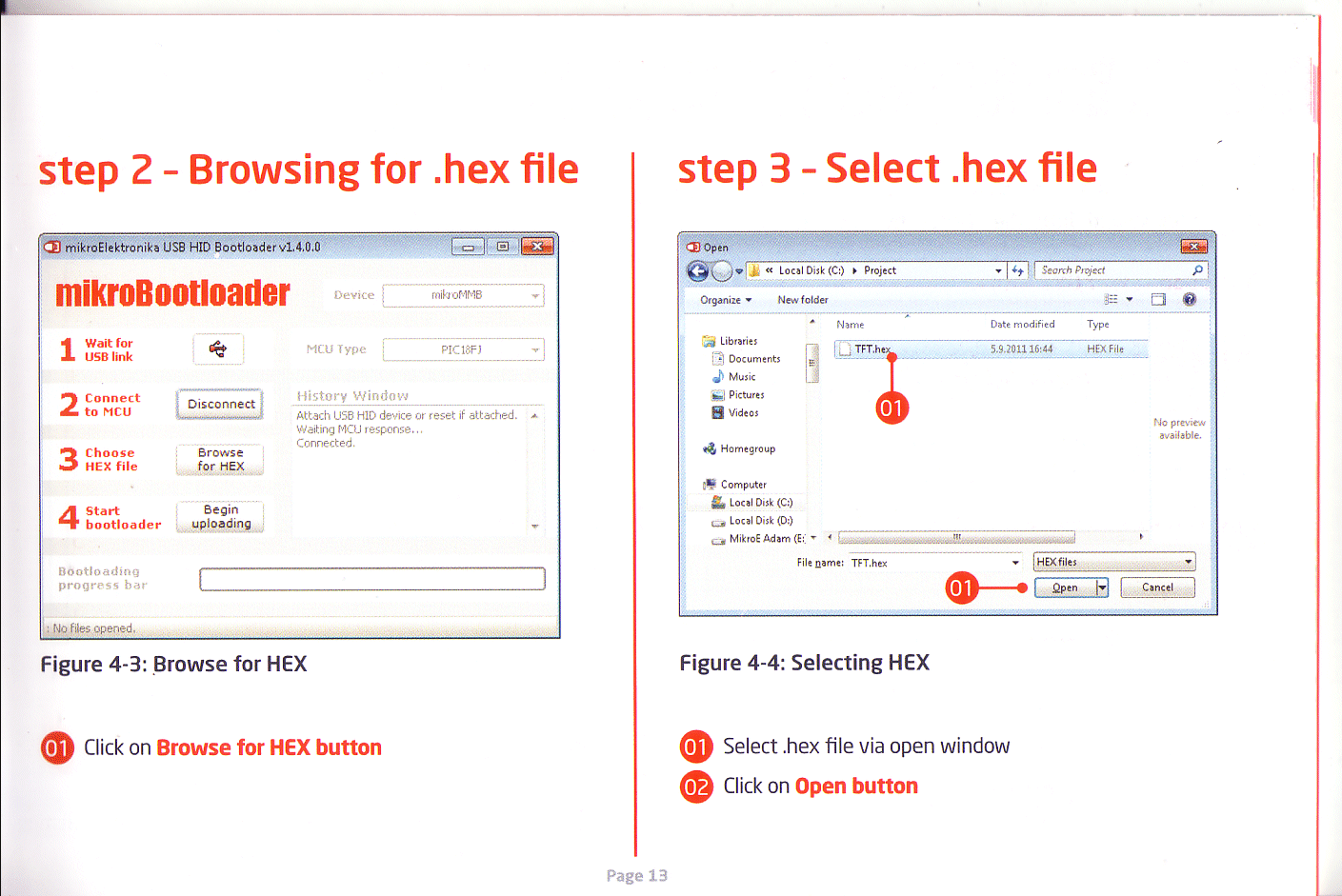

Handbuch  - Seite 13

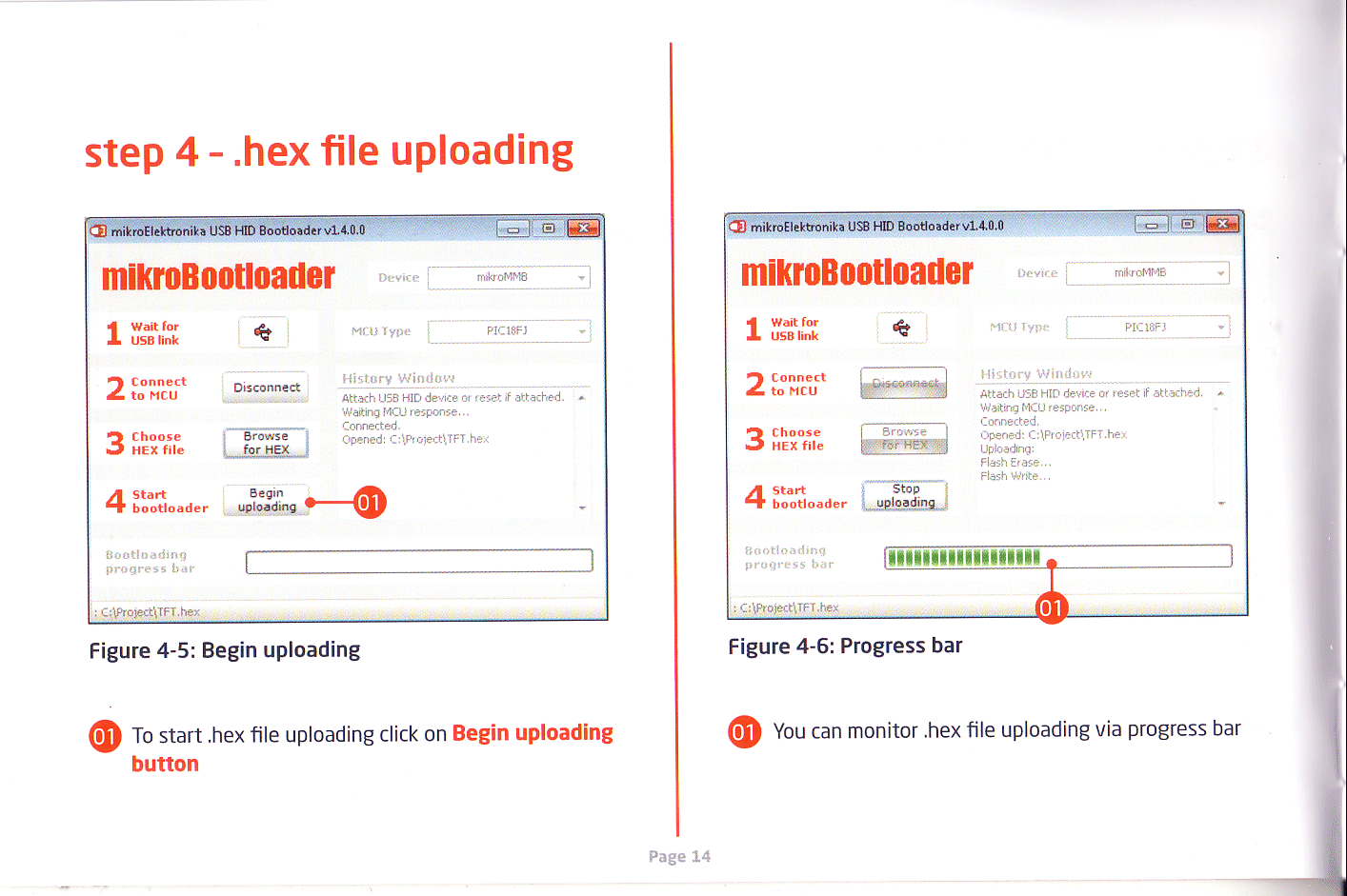

Handbuch  - Seite 14

Handbuch  - Seite 15

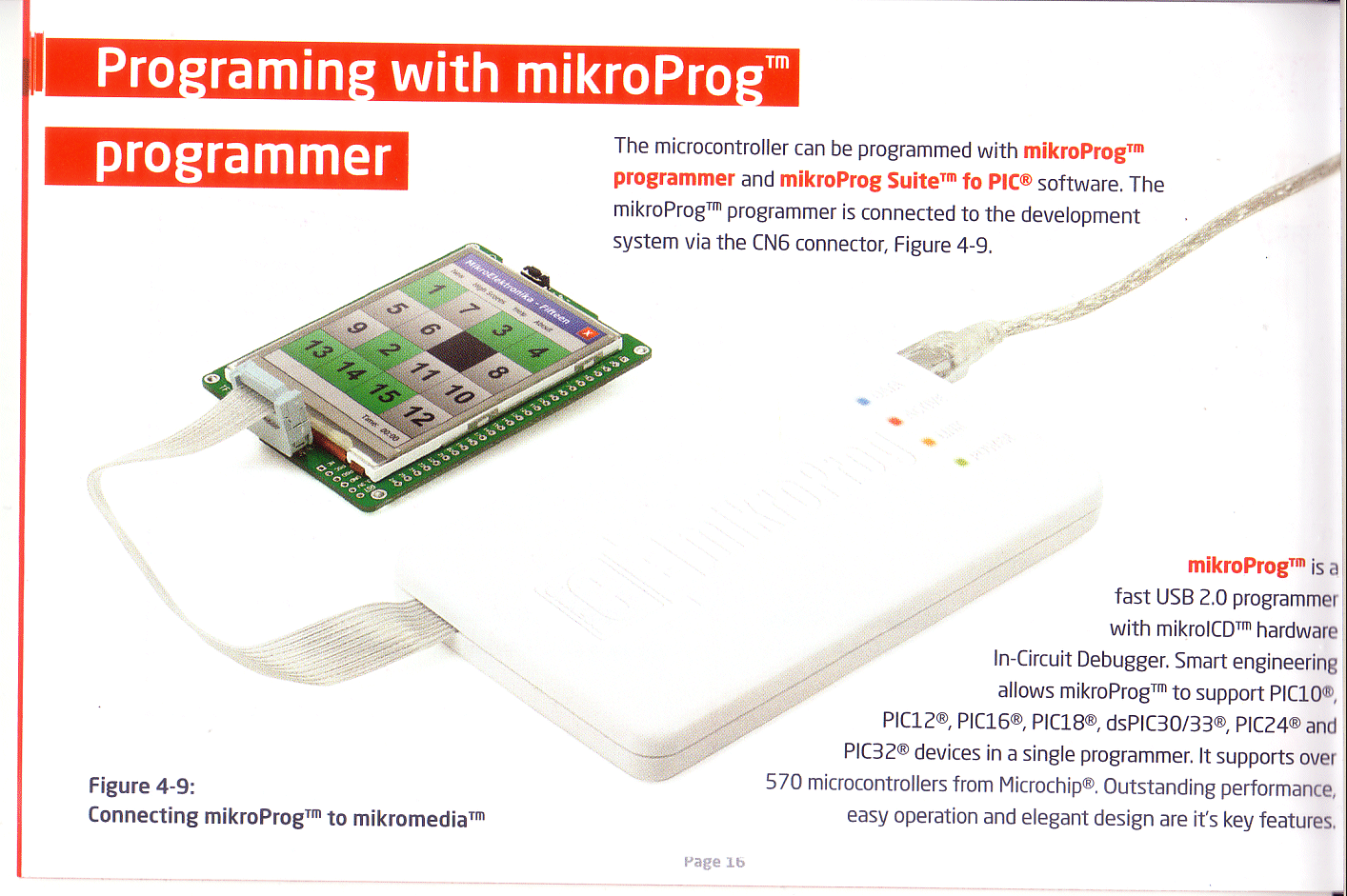

Handbuch  - Seite 16

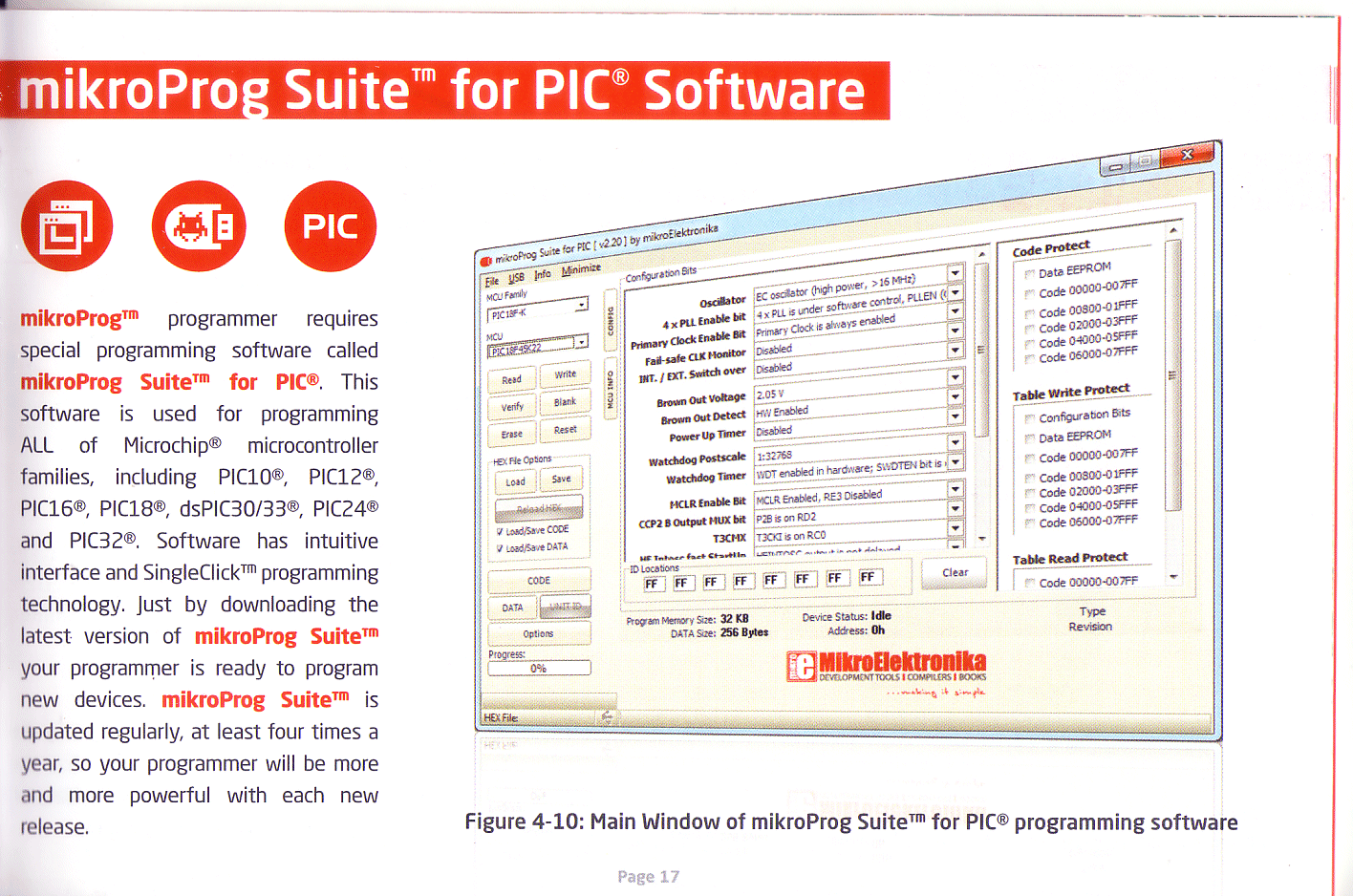

Handbuch  - Seite 17

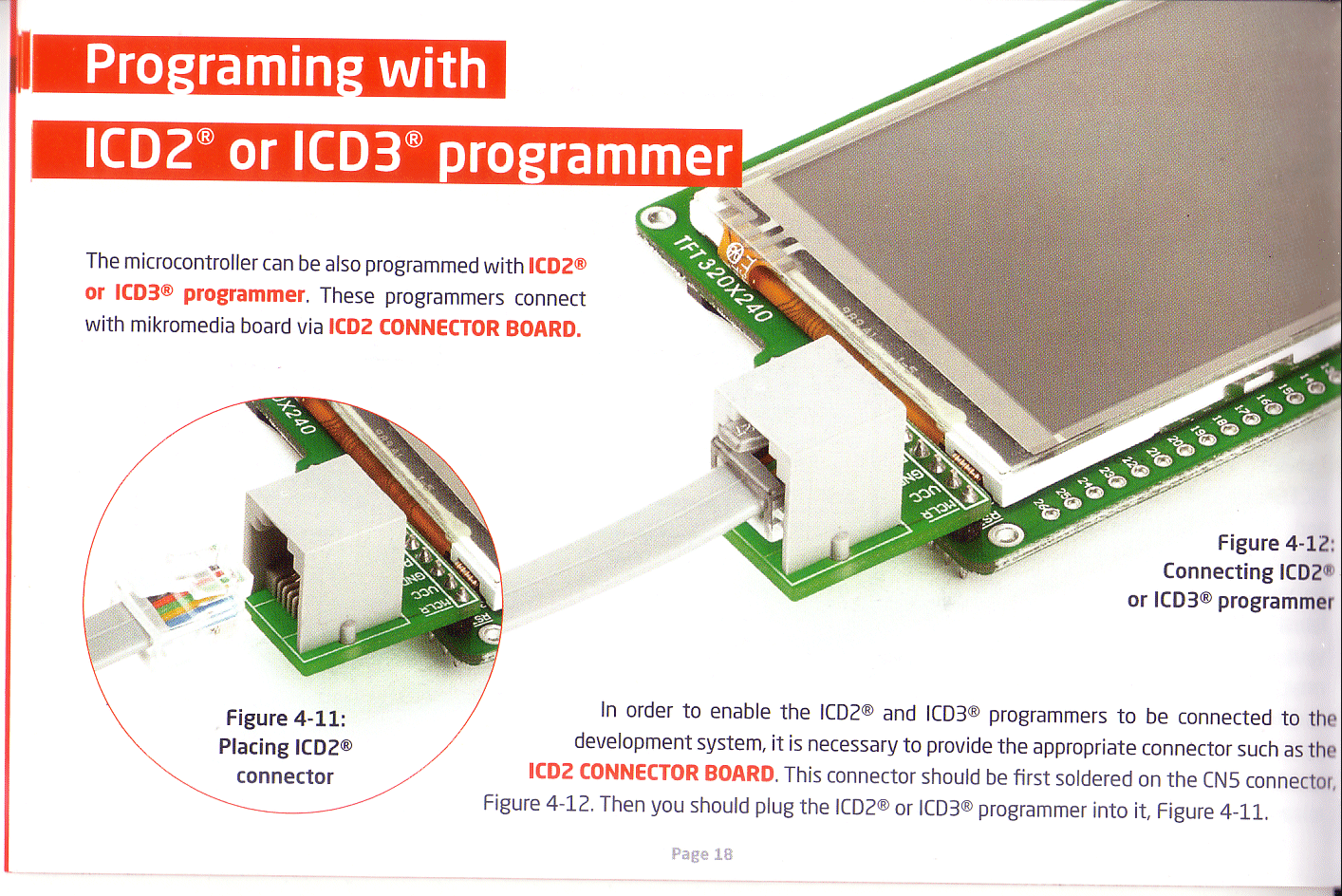

Handbuch  - Seite 18

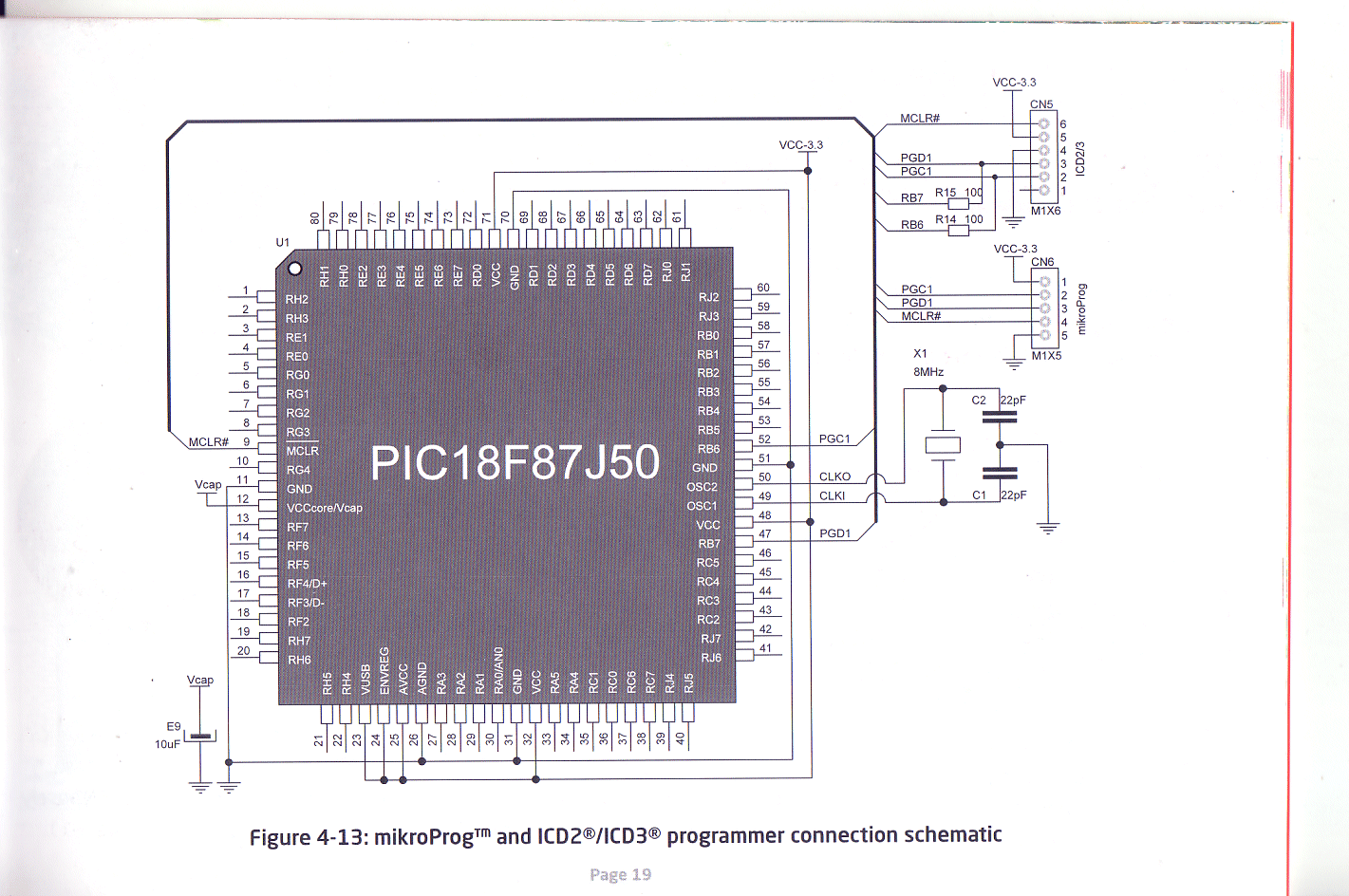

Handbuch  - Seite 19

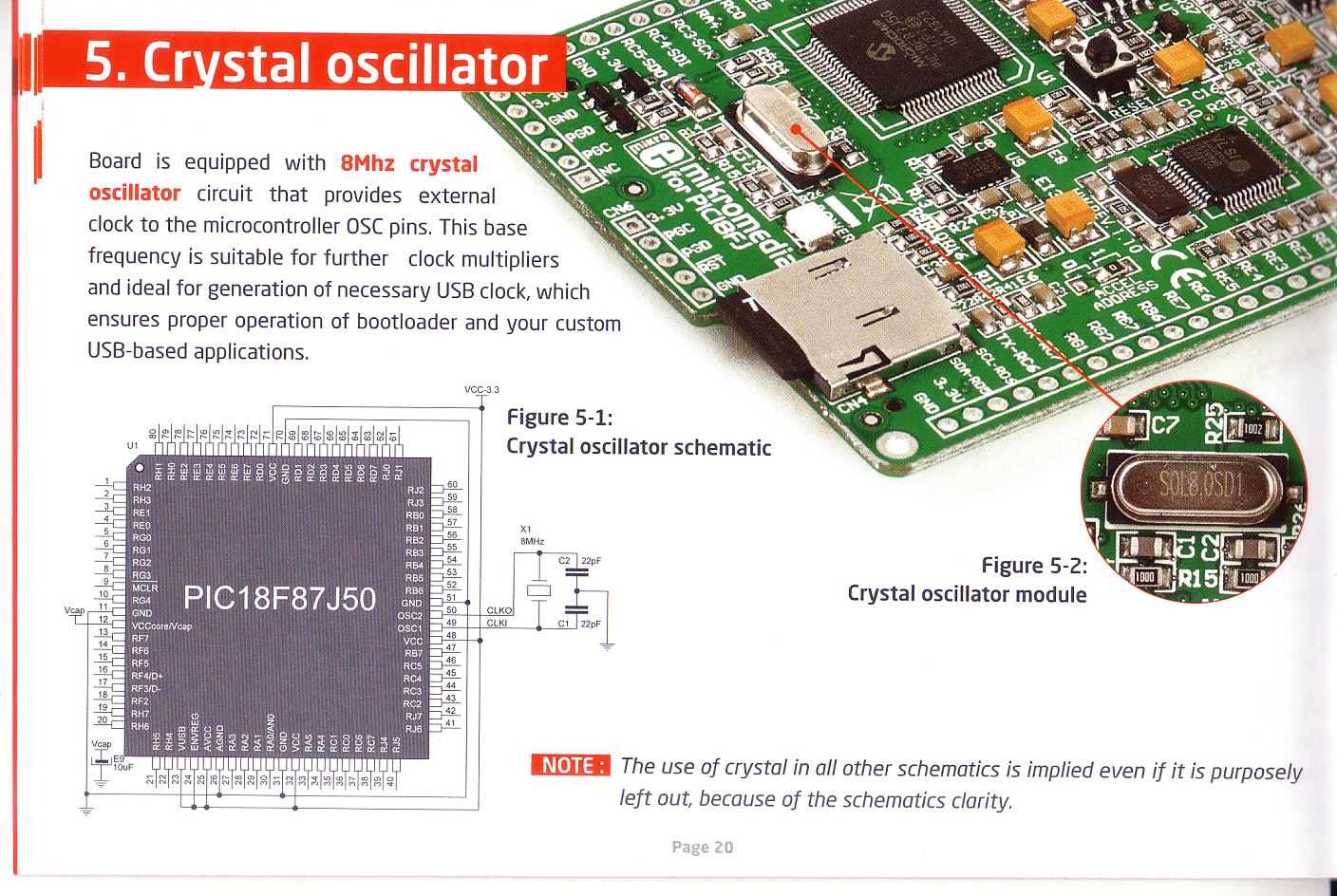

Handbuch  - Seite 20

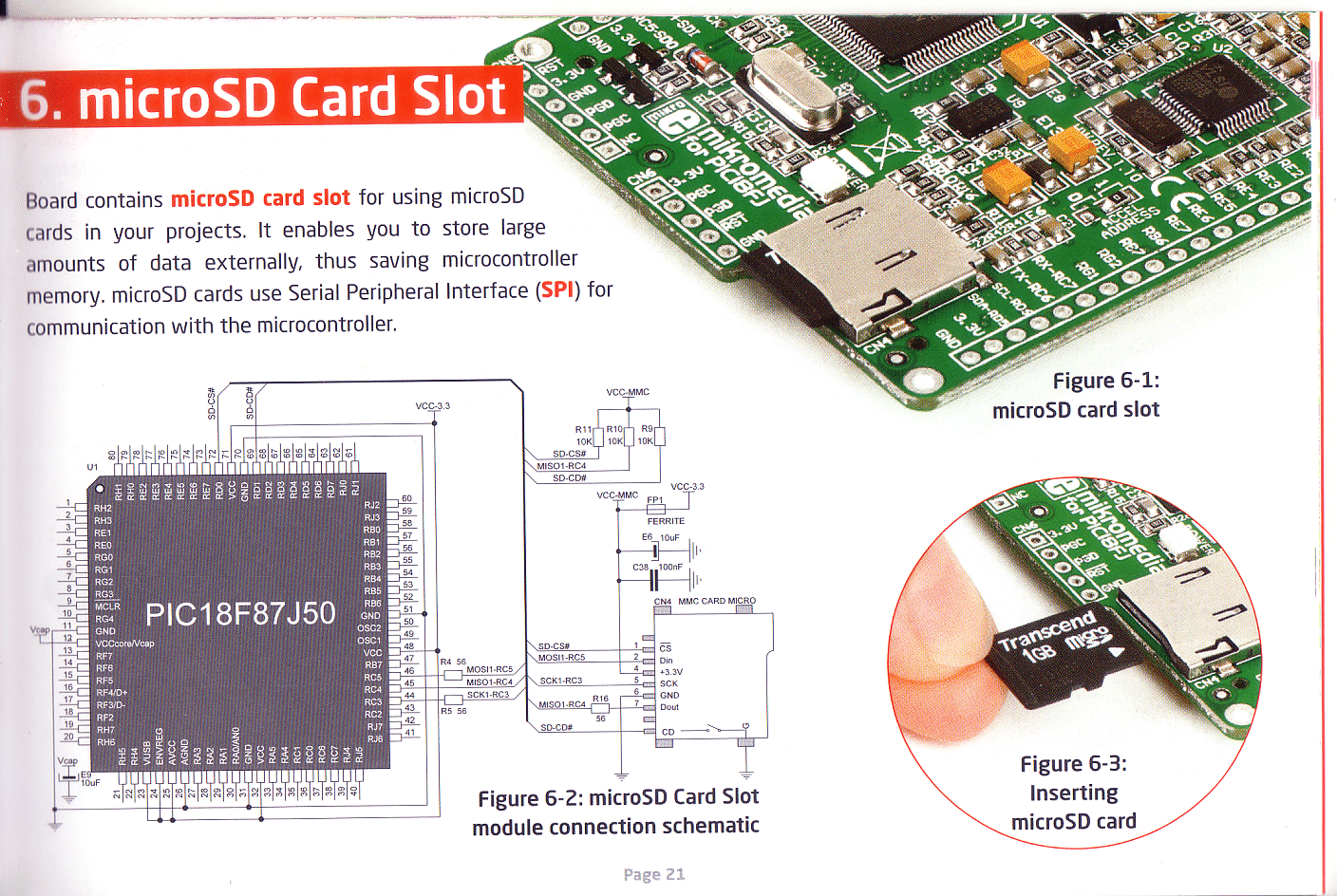

Handbuch  - Seite 21

Handbuch  - Seite 22

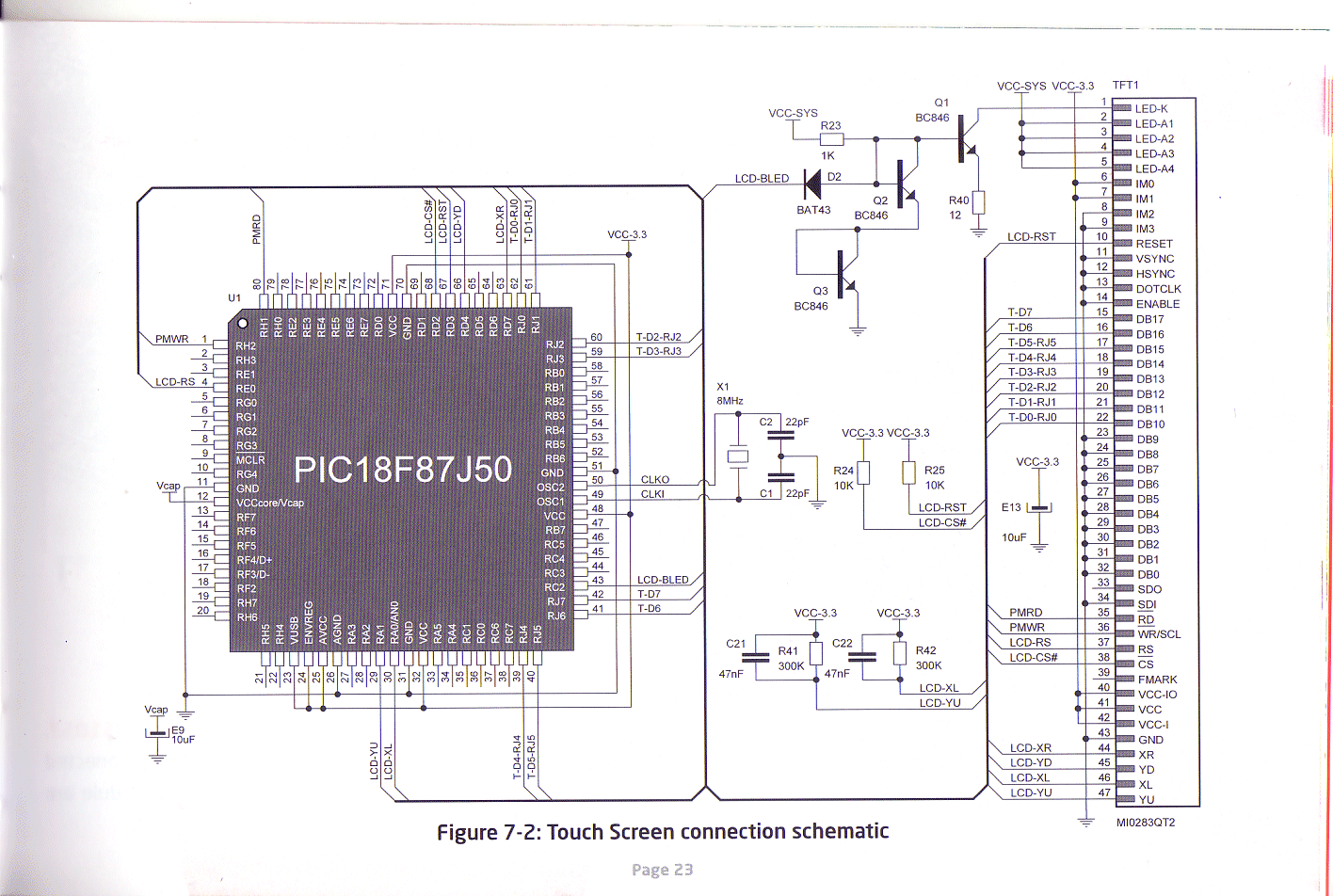

Handbuch  - Seite 23

Handbuch  - Seite 24

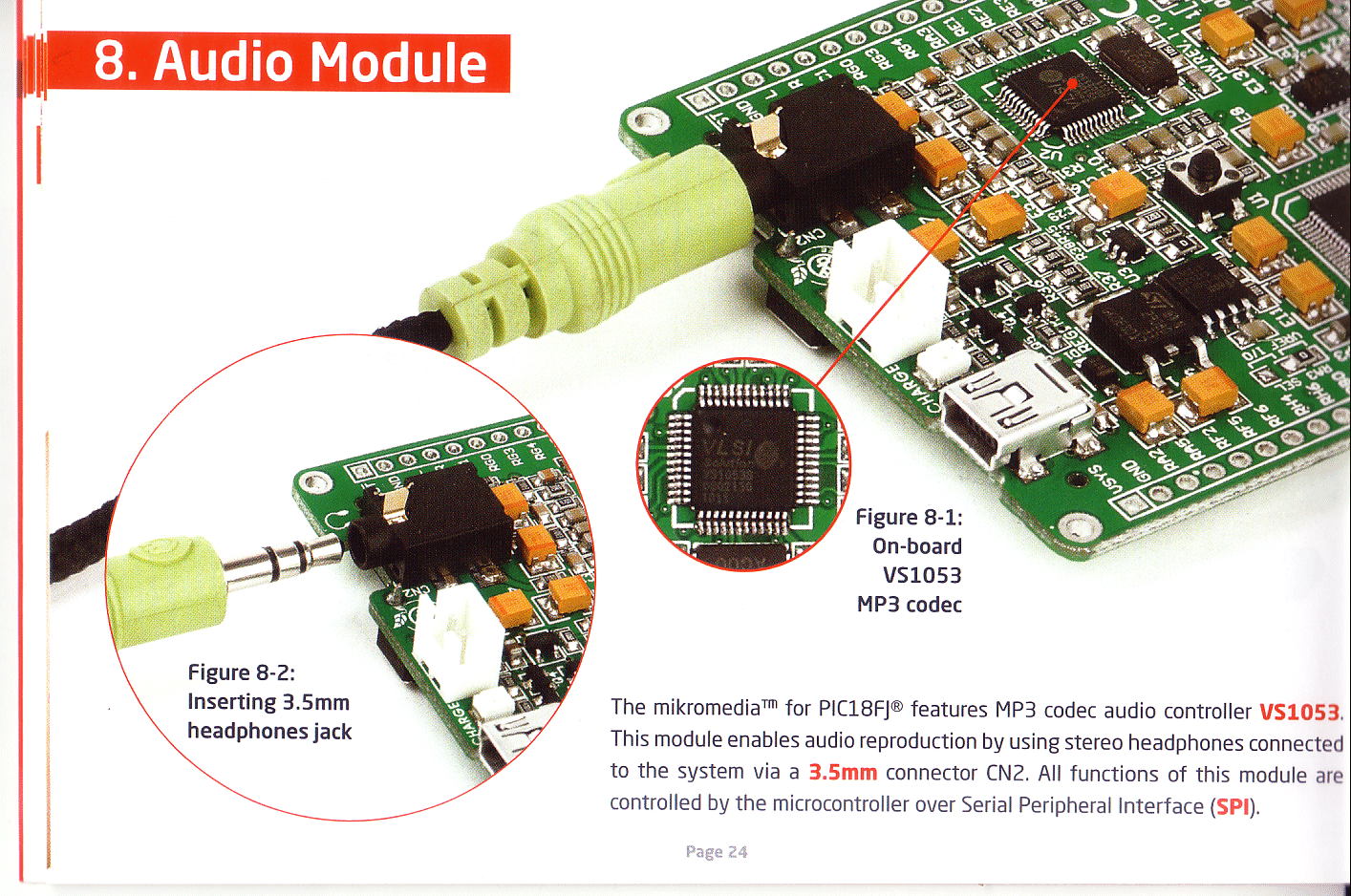

Handbuch  - Seite 25

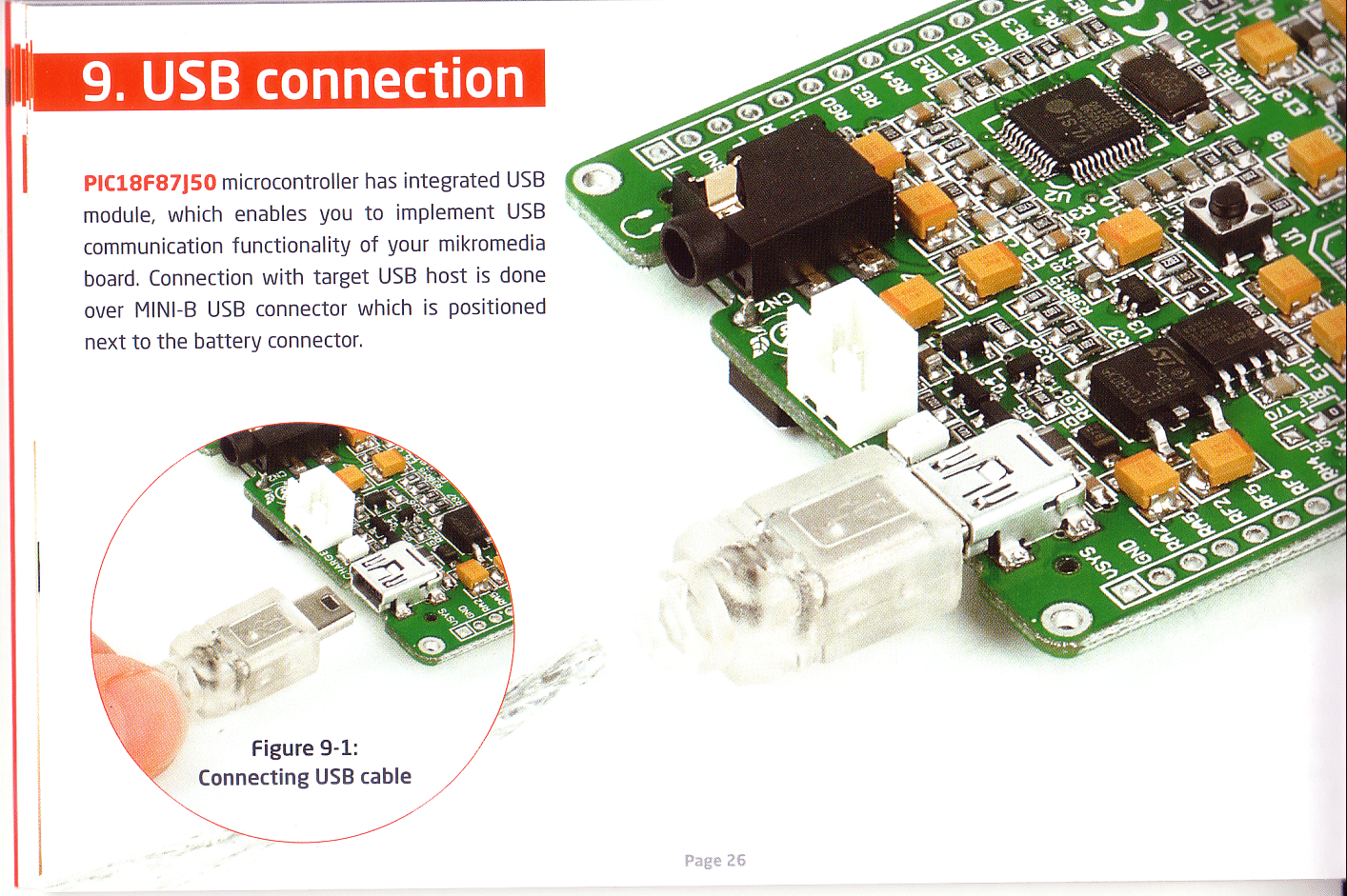

Handbuch  - Seite 26

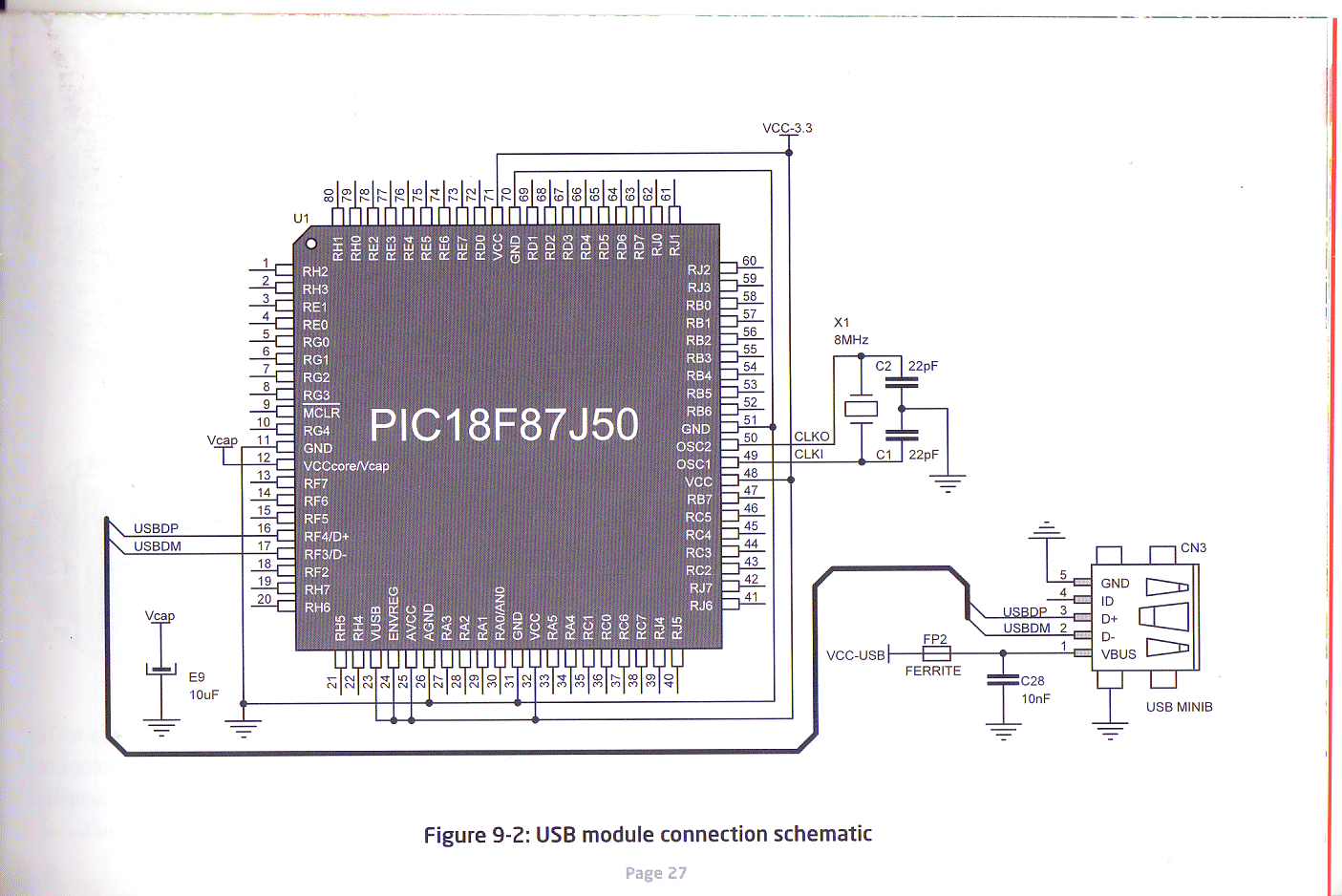

Handbuch  - Seite 27

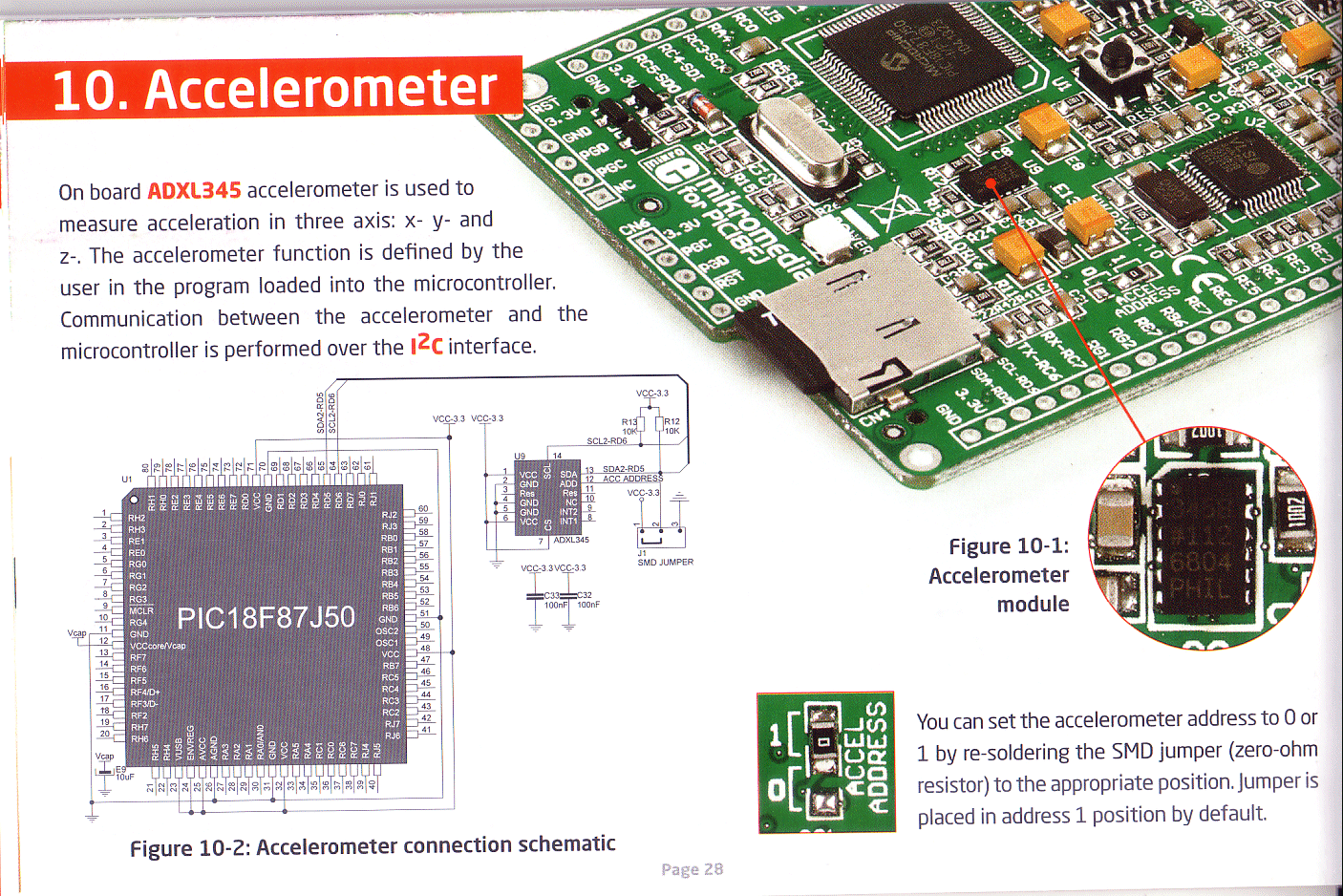

Handbuch  - Seite 28

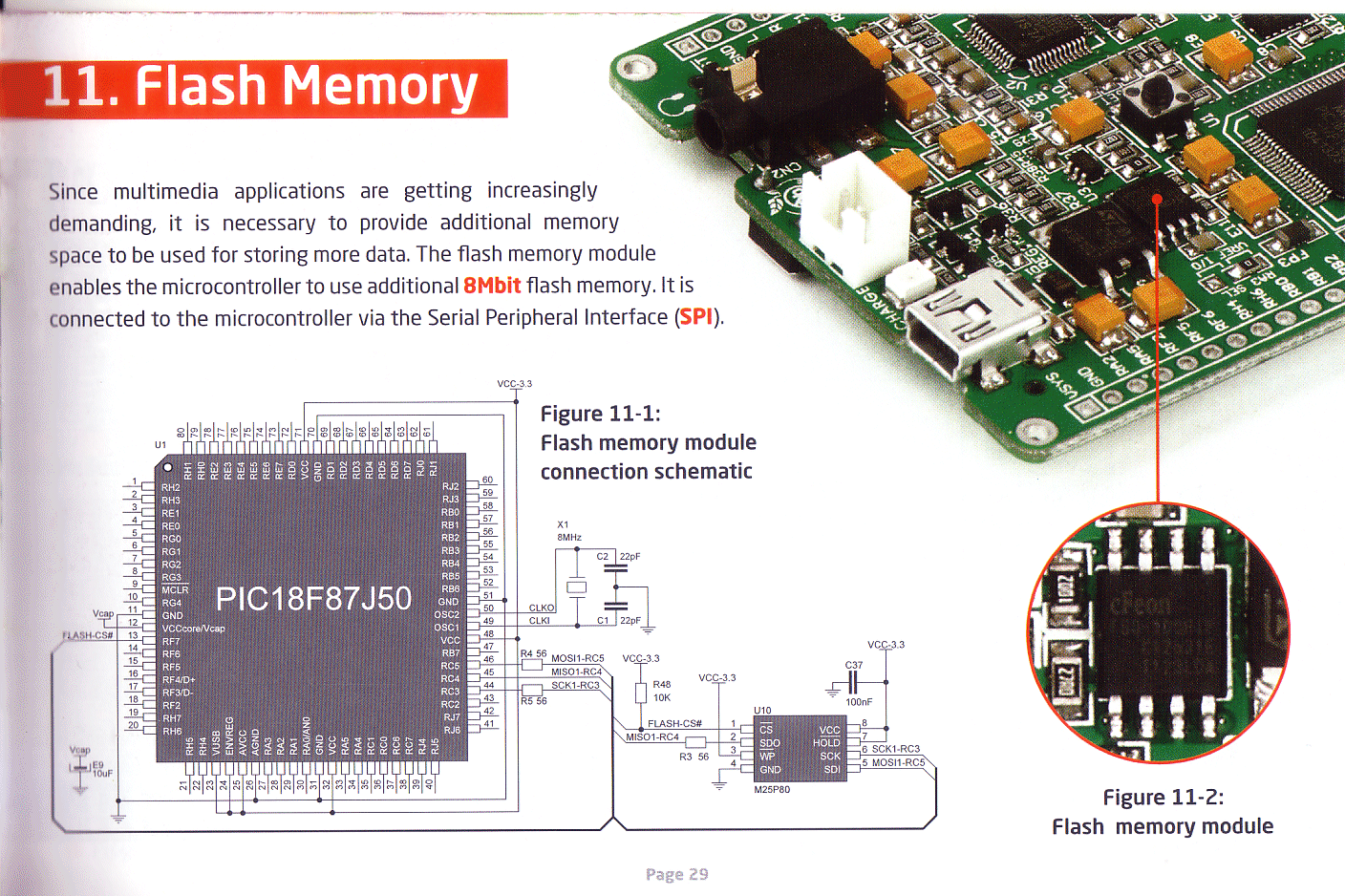

Handbuch  - Seite 29

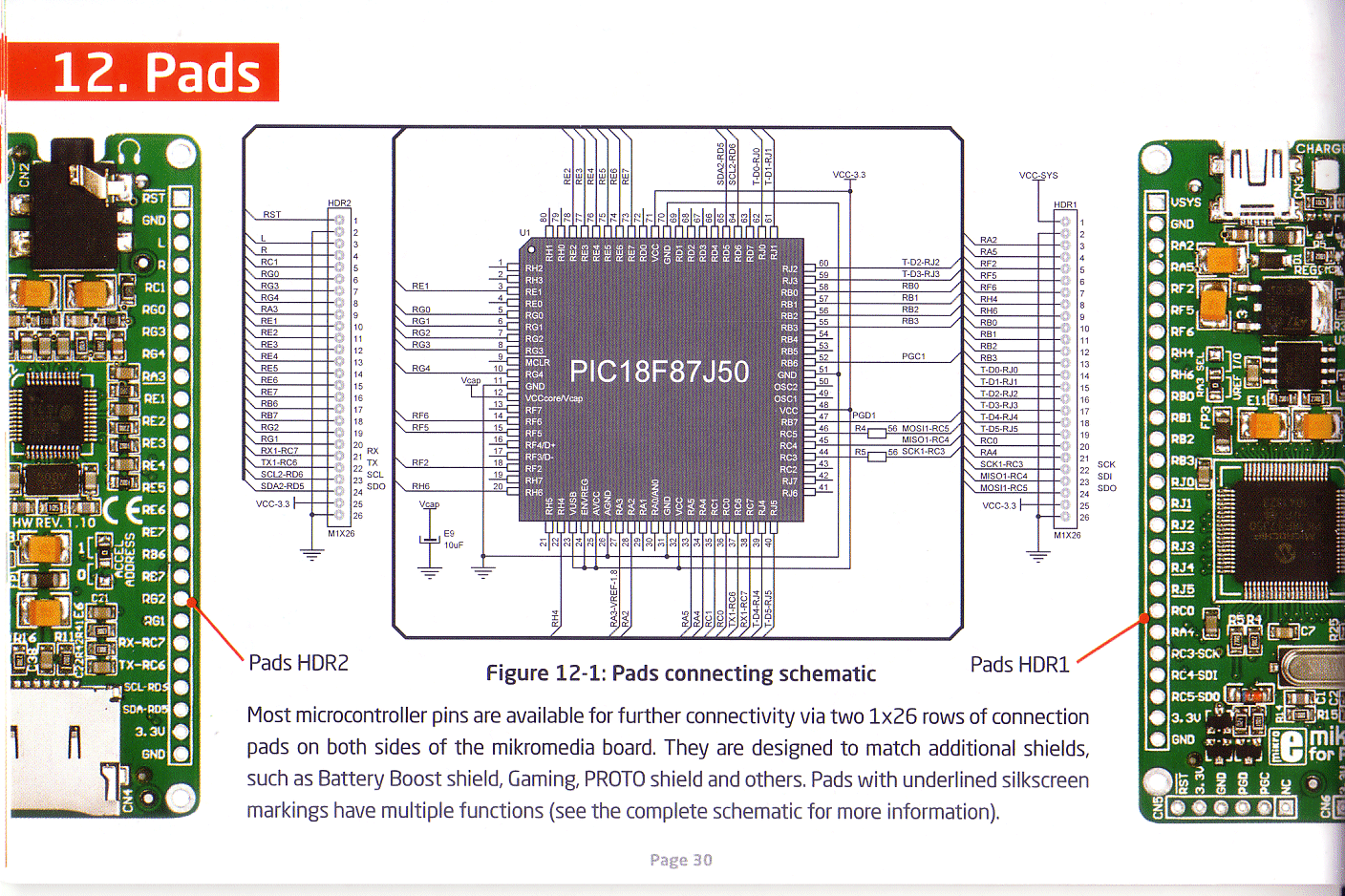

Handbuch  - Seite 30

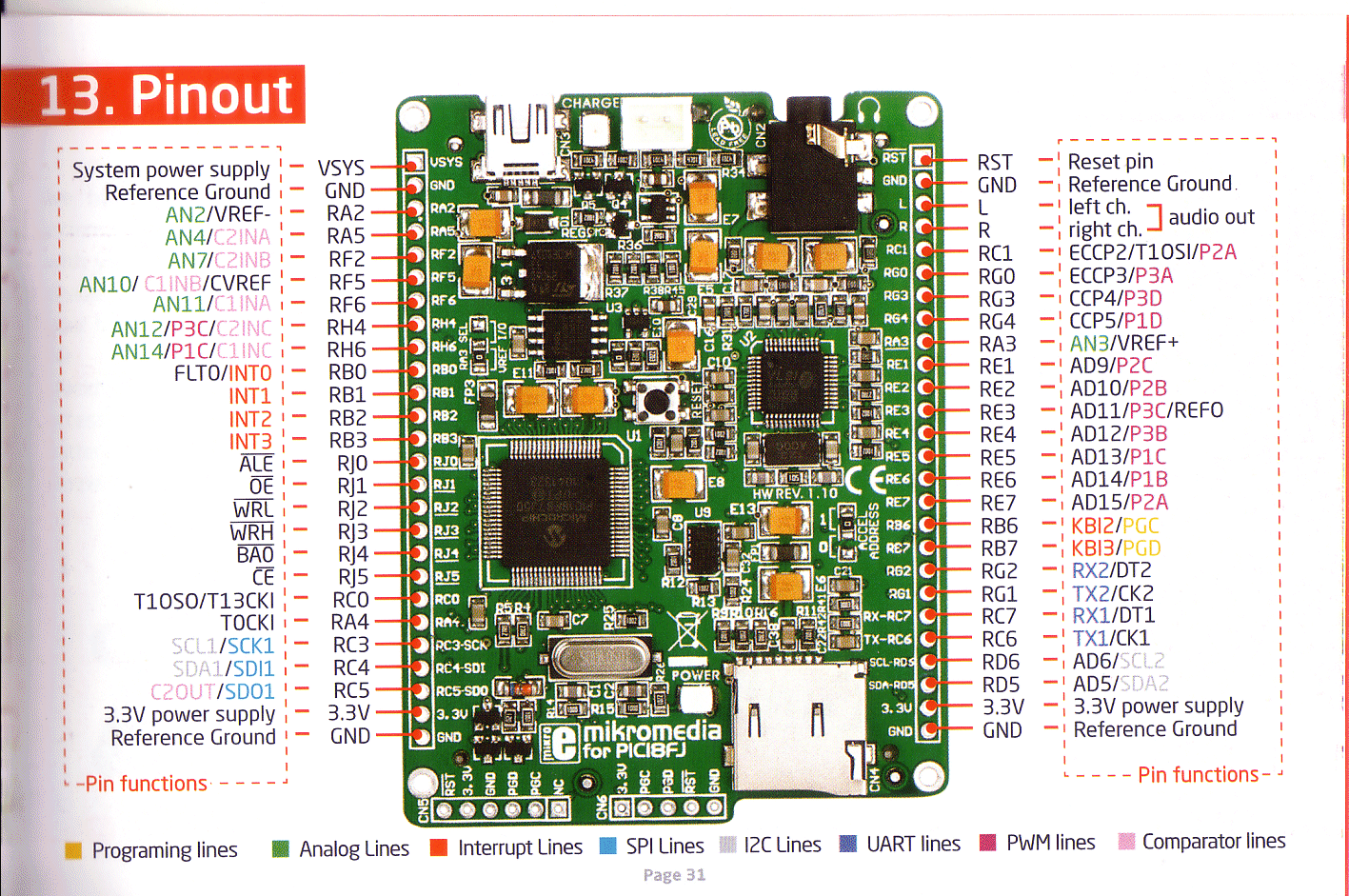

Handbuch  - Seite 31

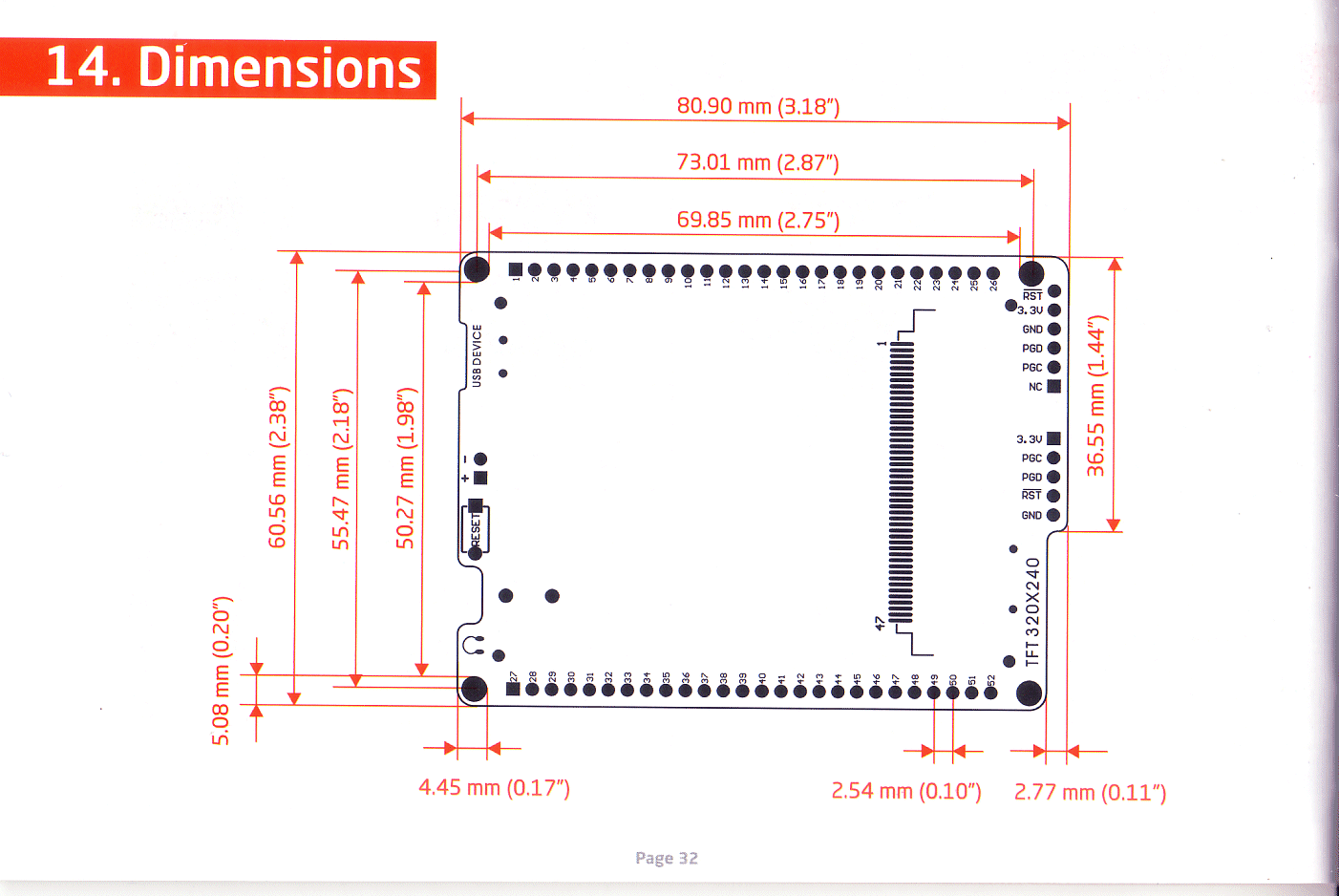

Handbuch  - Seite 32

Handbuch  - Seite 33

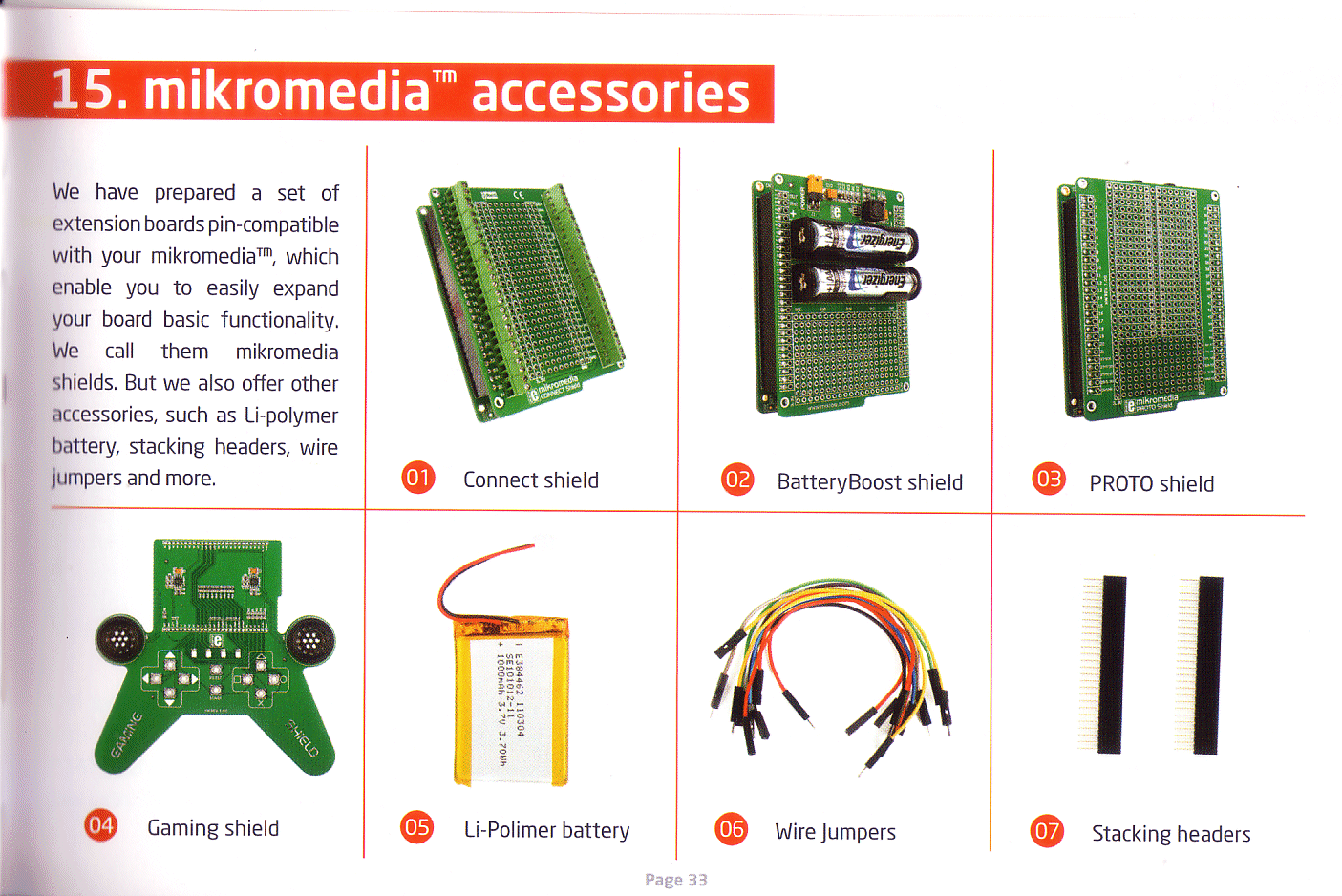

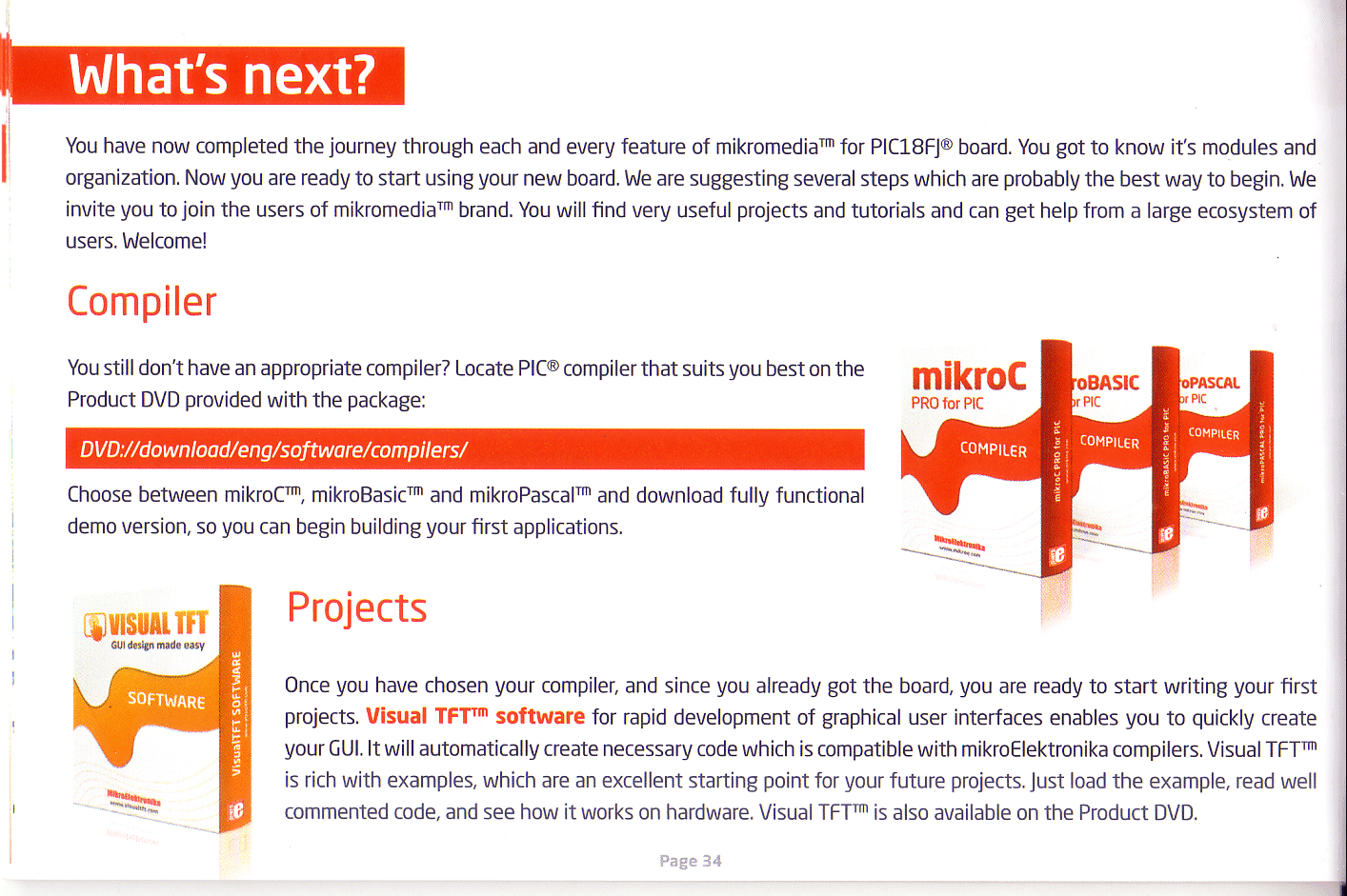

Handbuch  - Seite 34

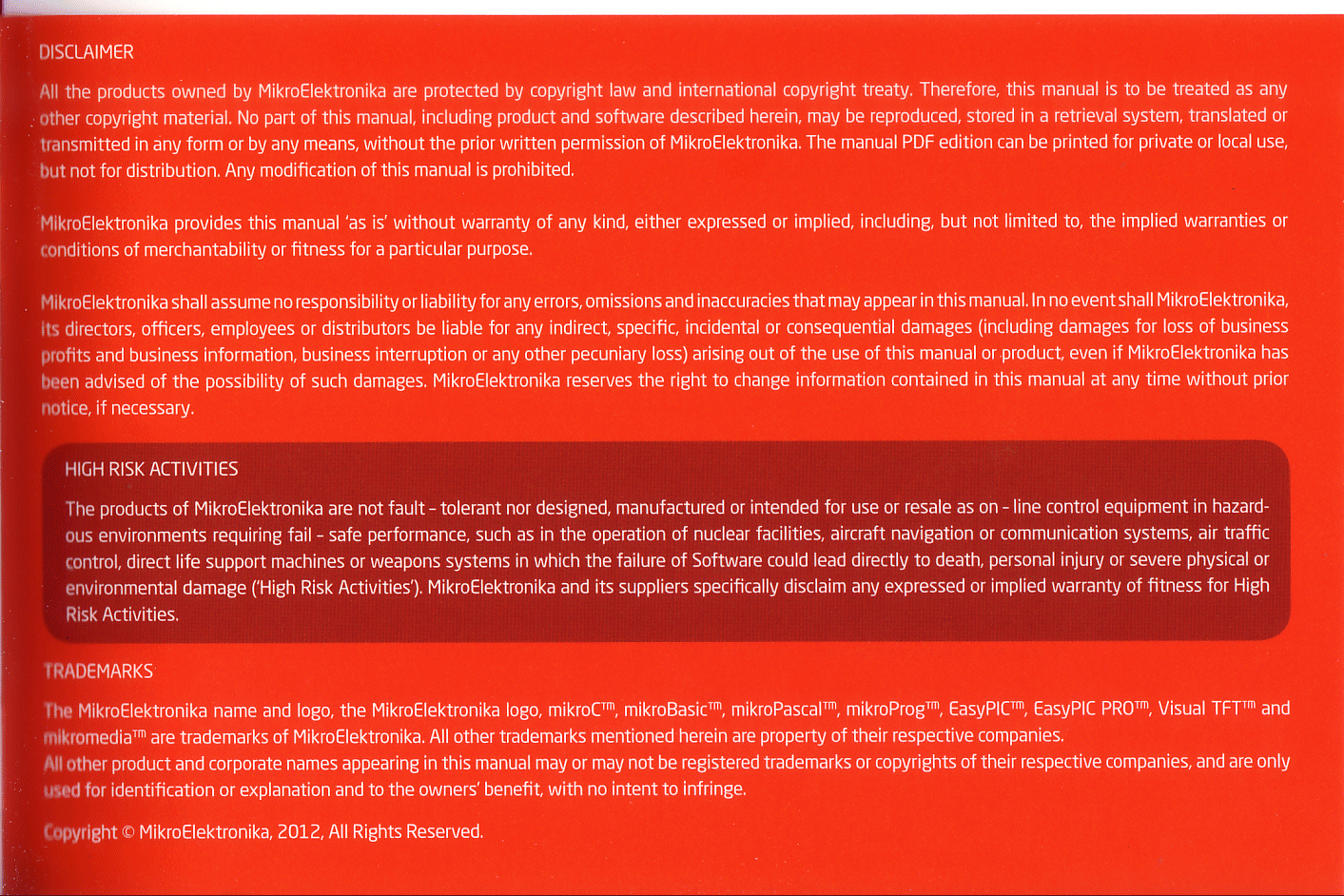

Handbuch  - Seite 35

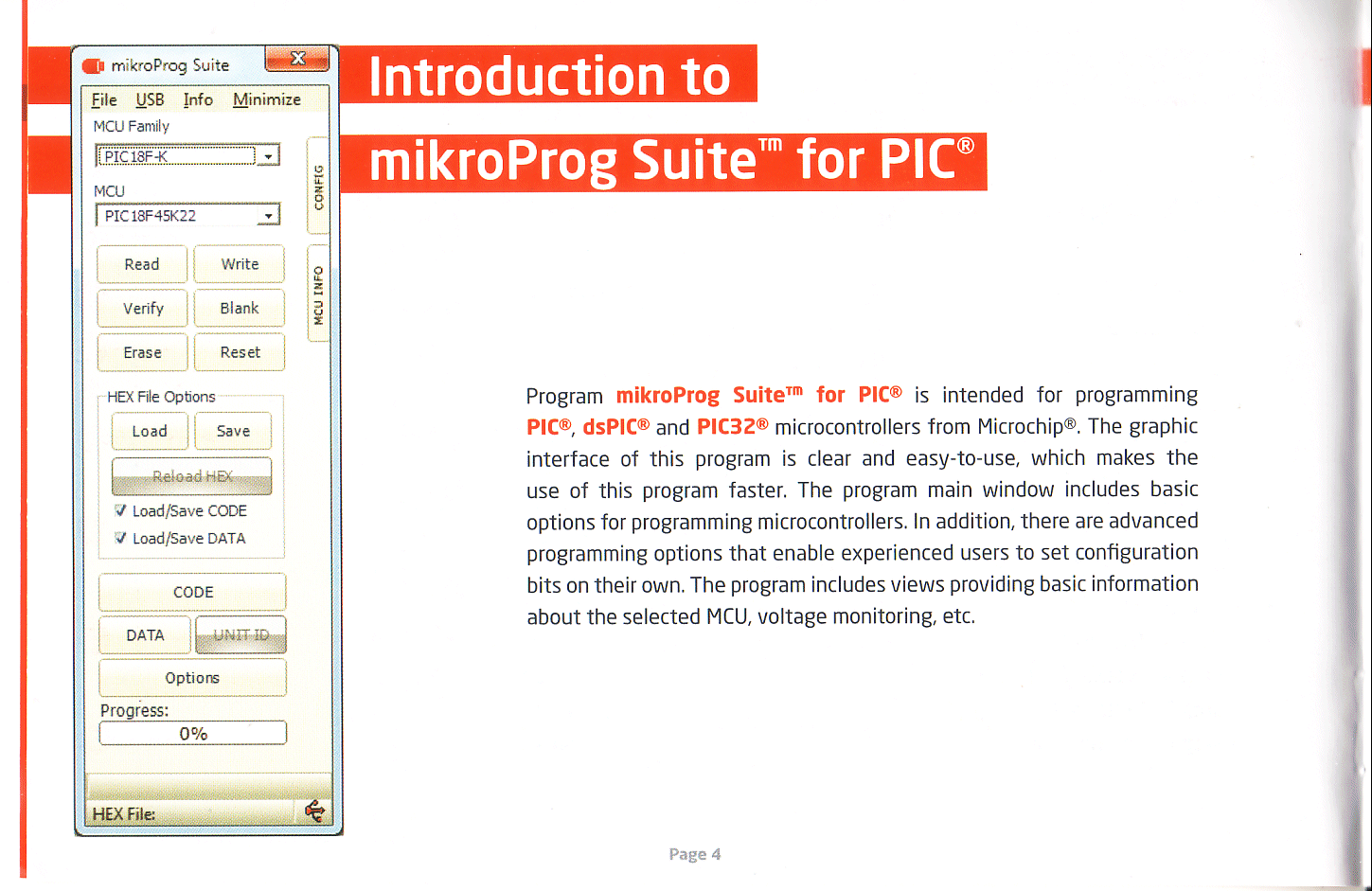

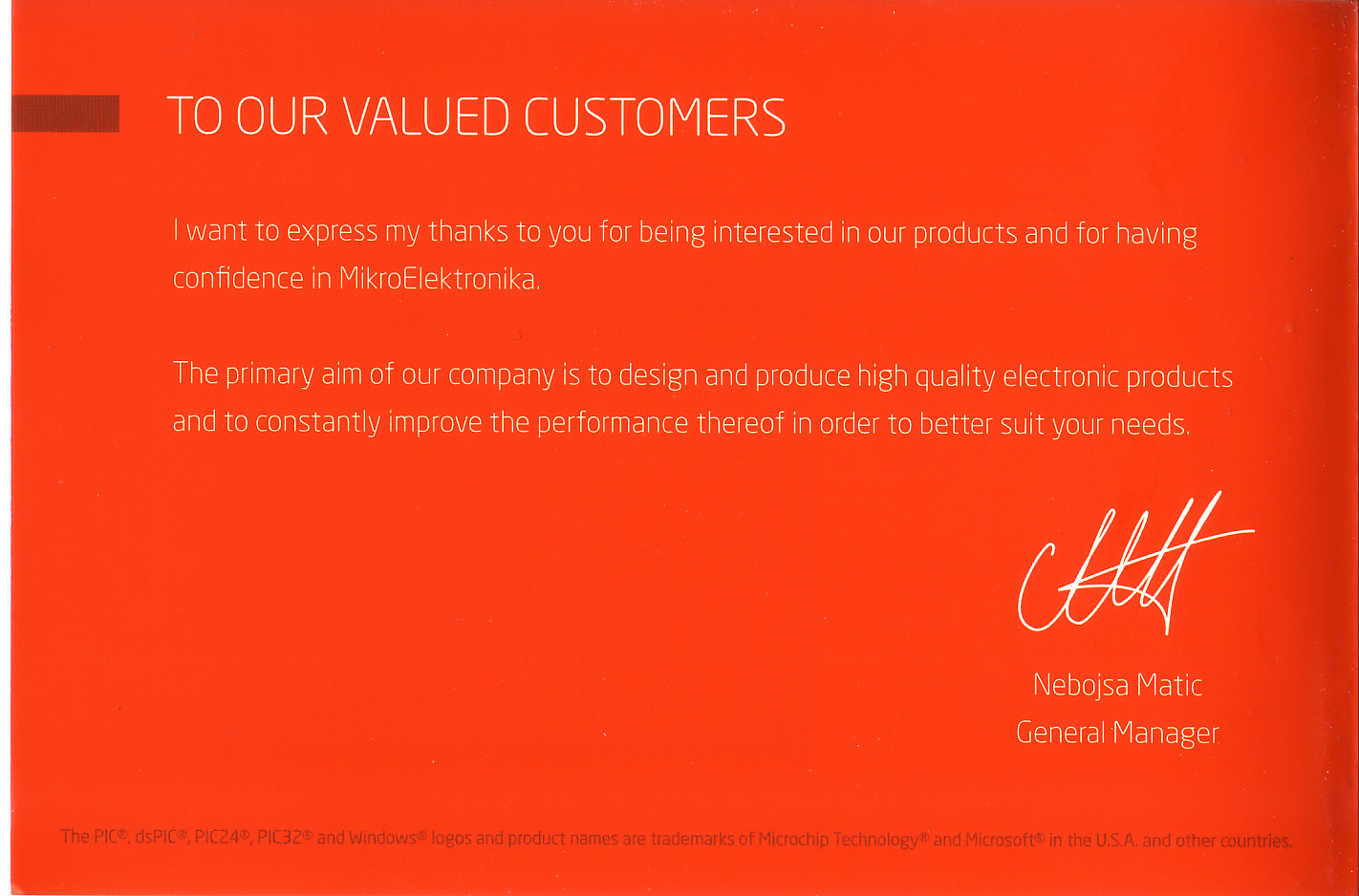

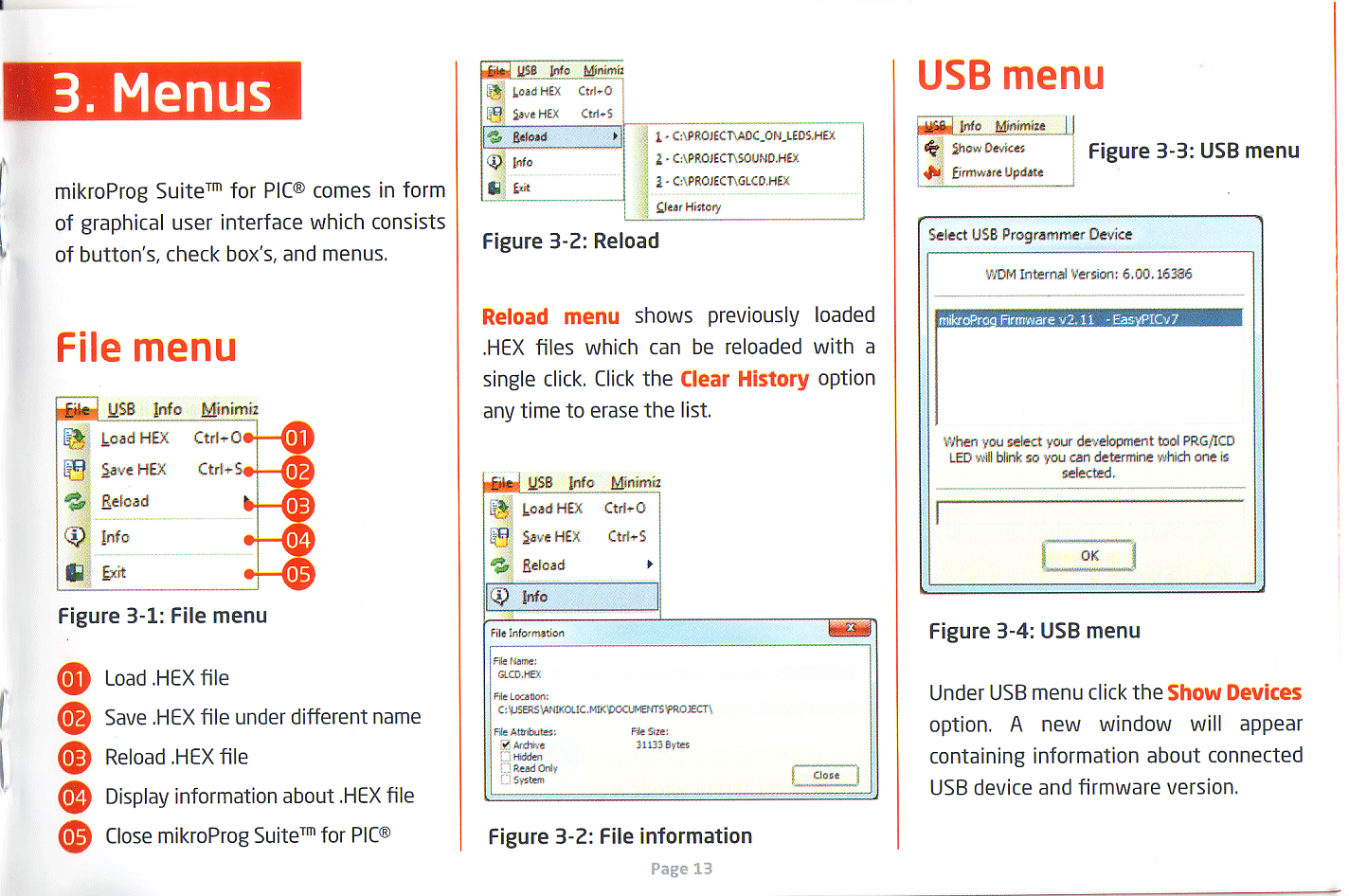

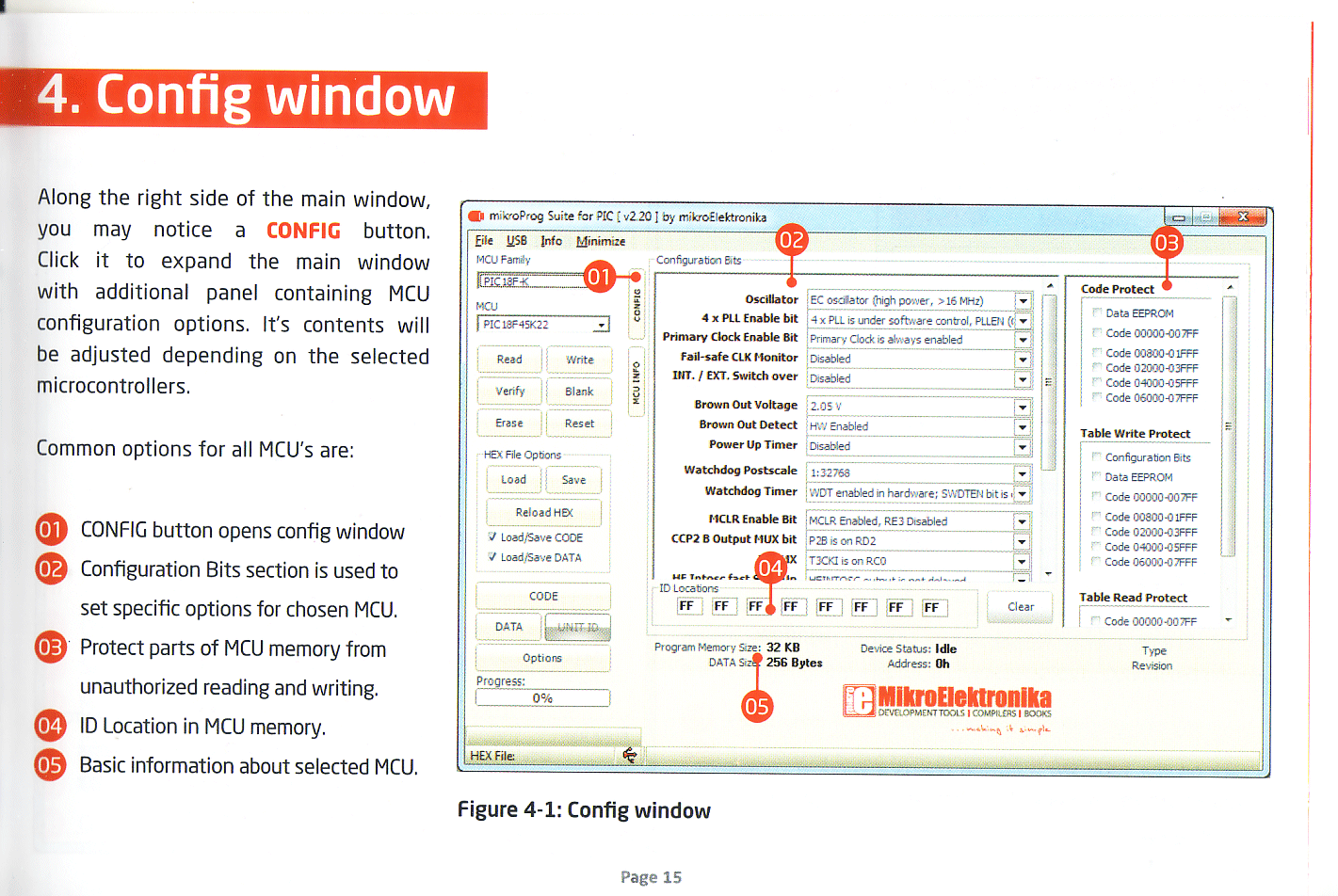

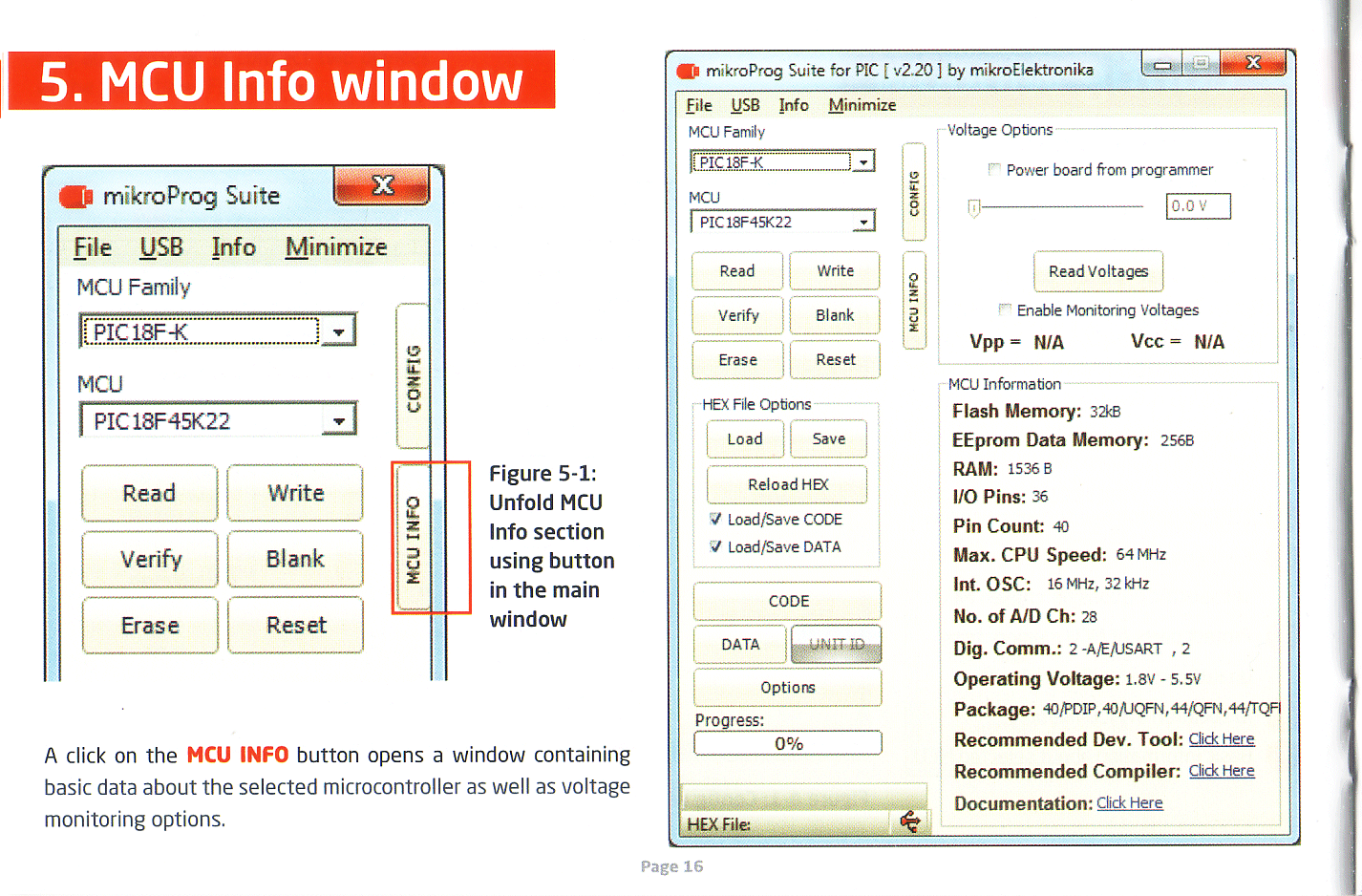

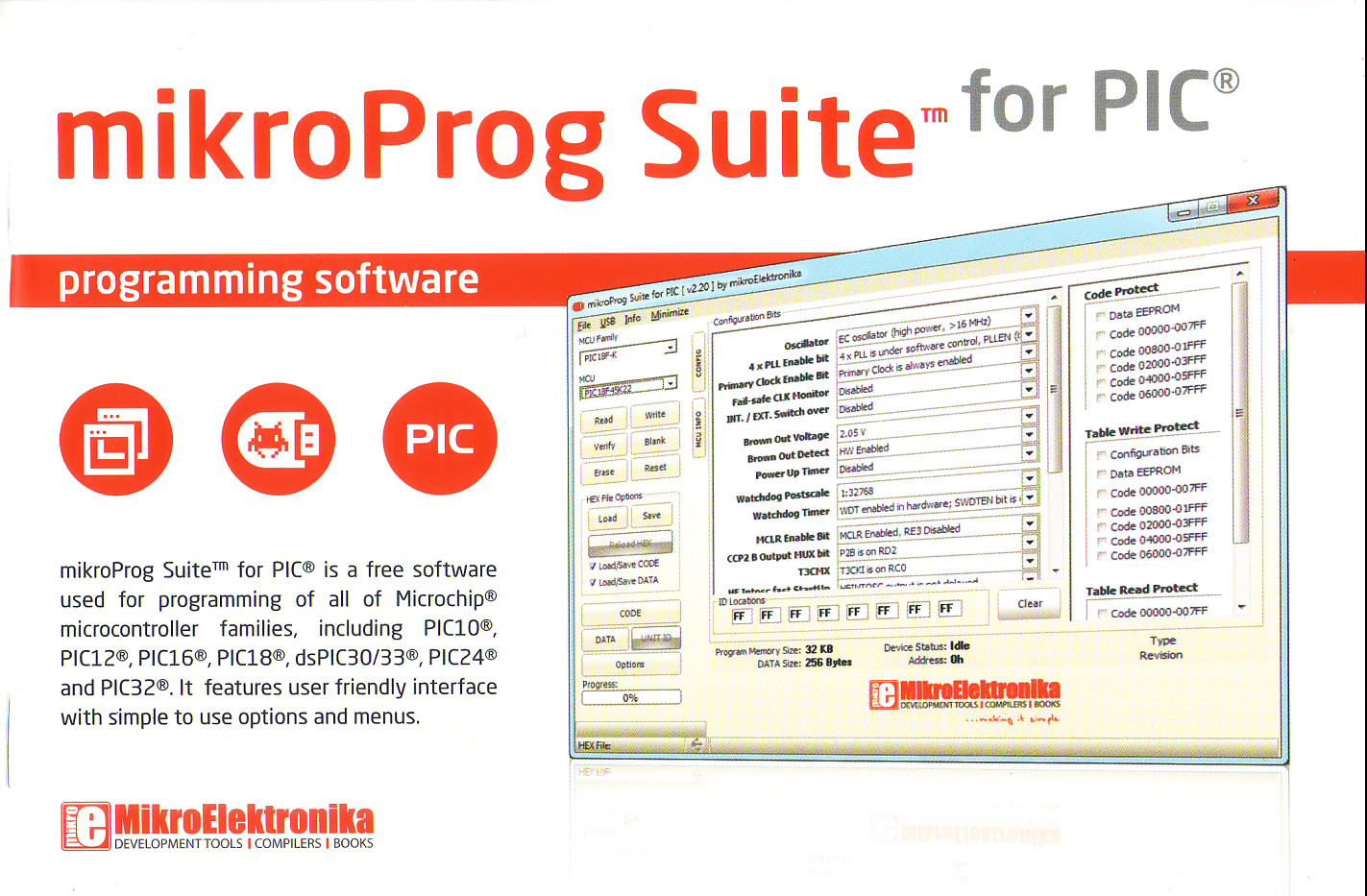

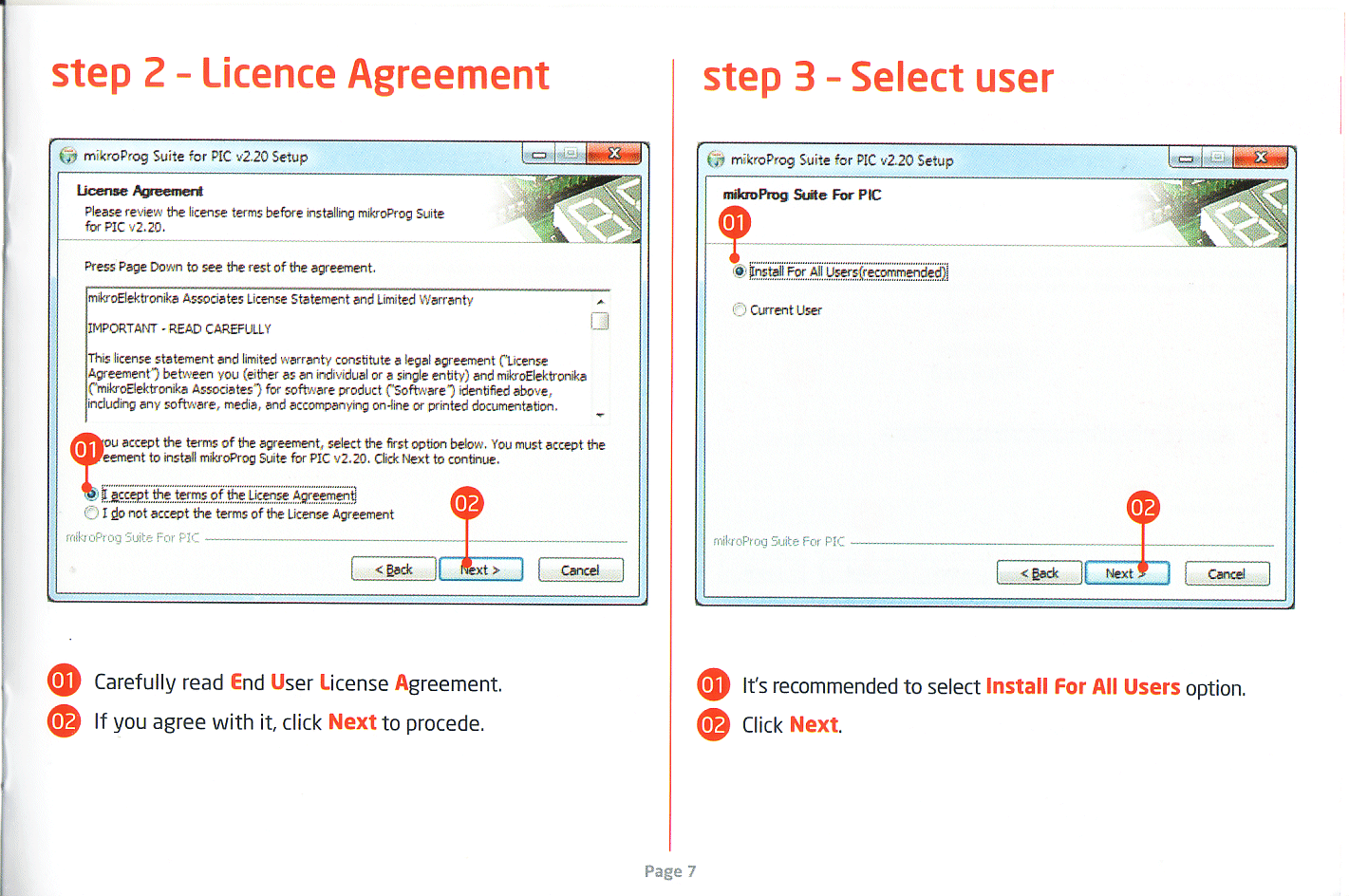

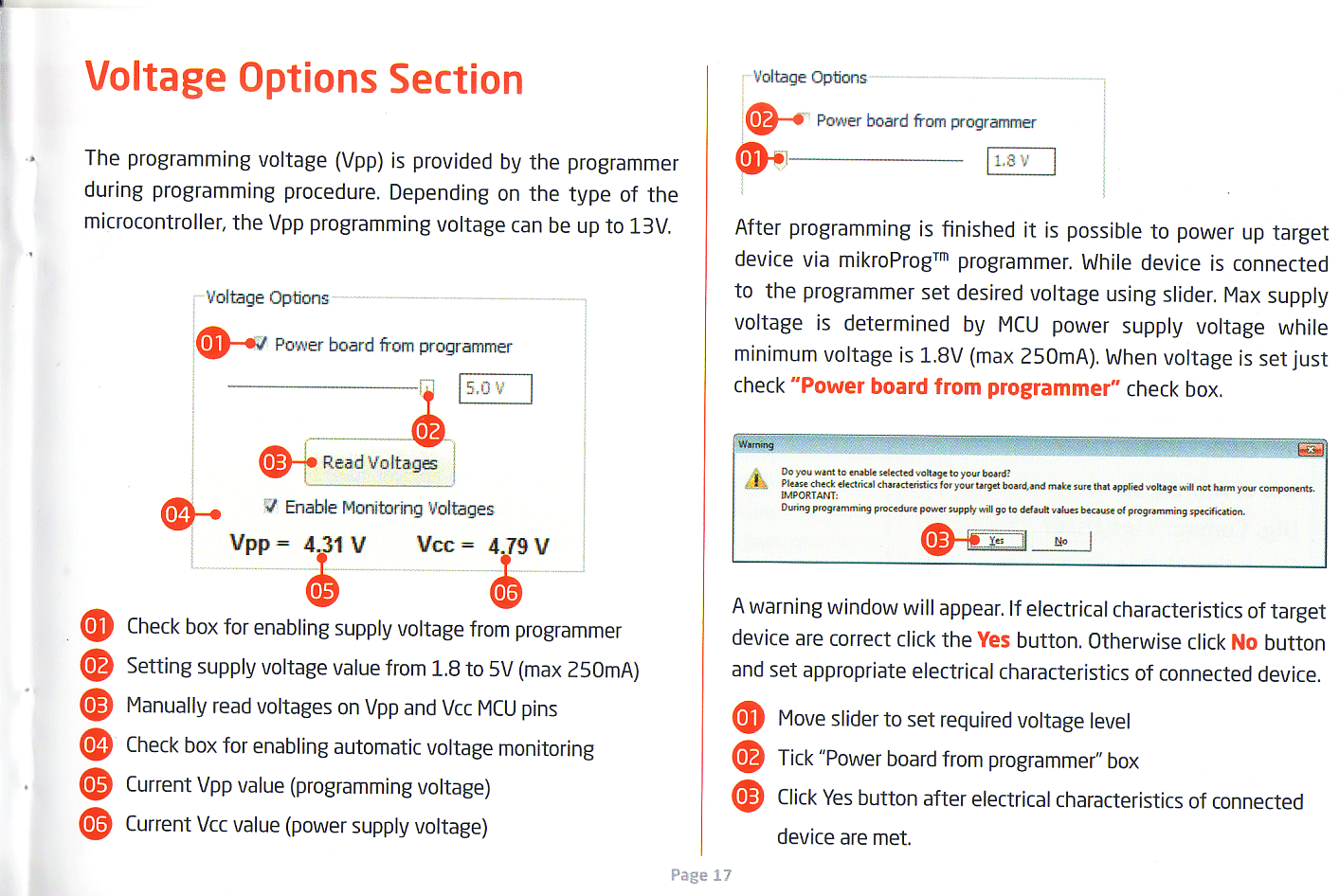

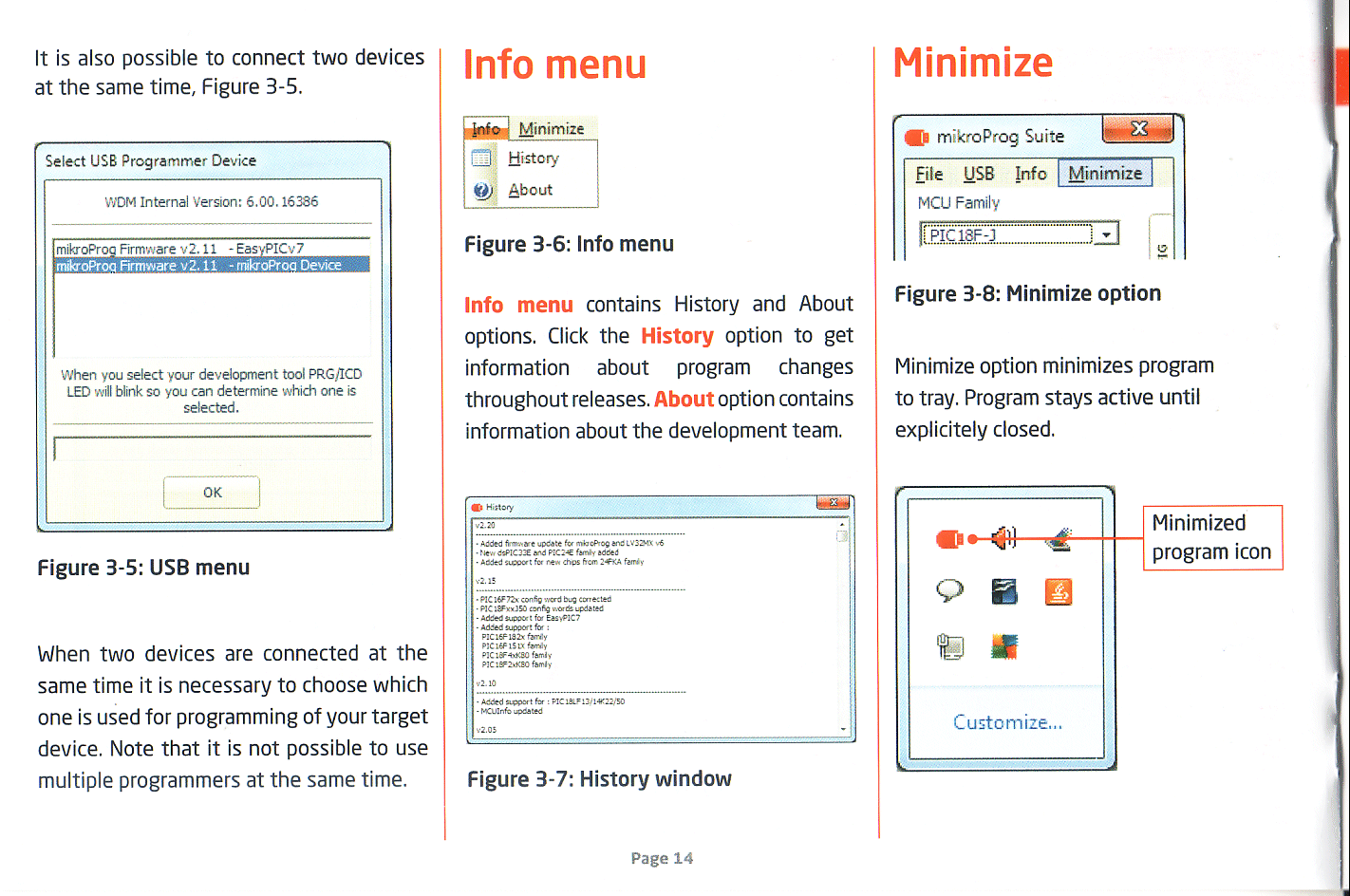

MikroPog Handbuch  - Seite 1

MikroPog Handbuch  - Seite 2

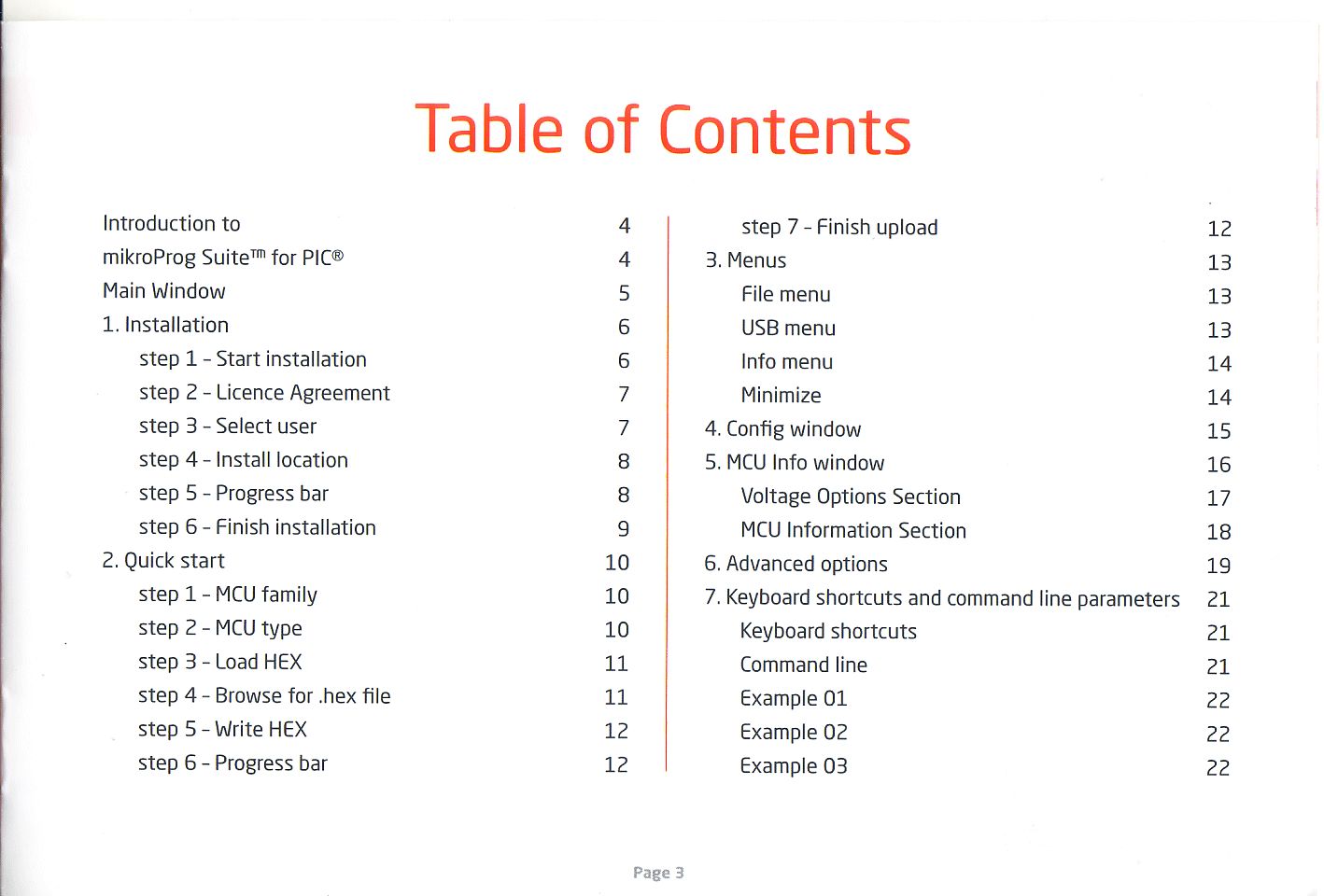

MikroPog Handbuch  - Seite 3

MikroPog Handbuch  - Seite 4

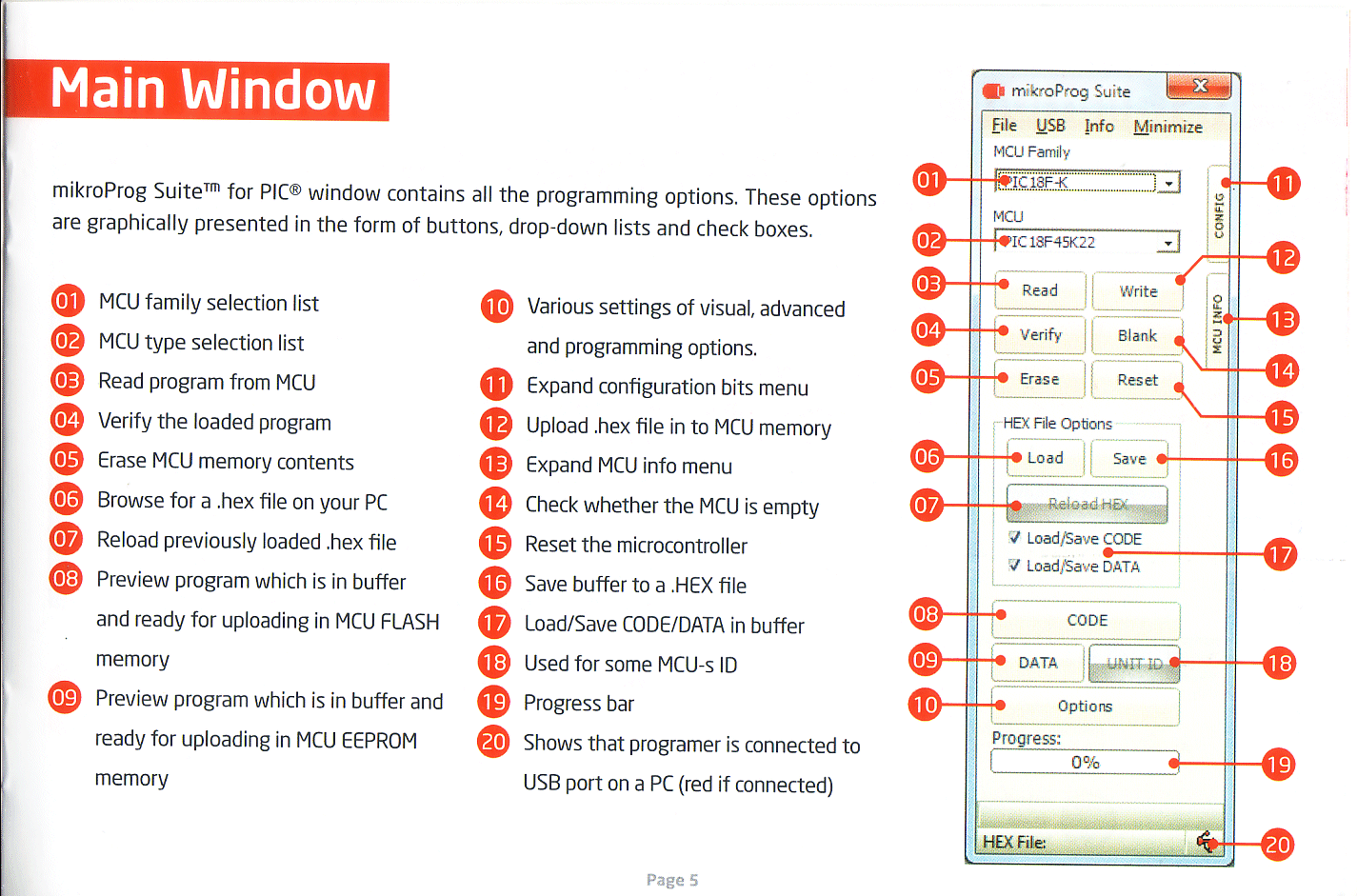

MikroPog Handbuch  - Seite 5

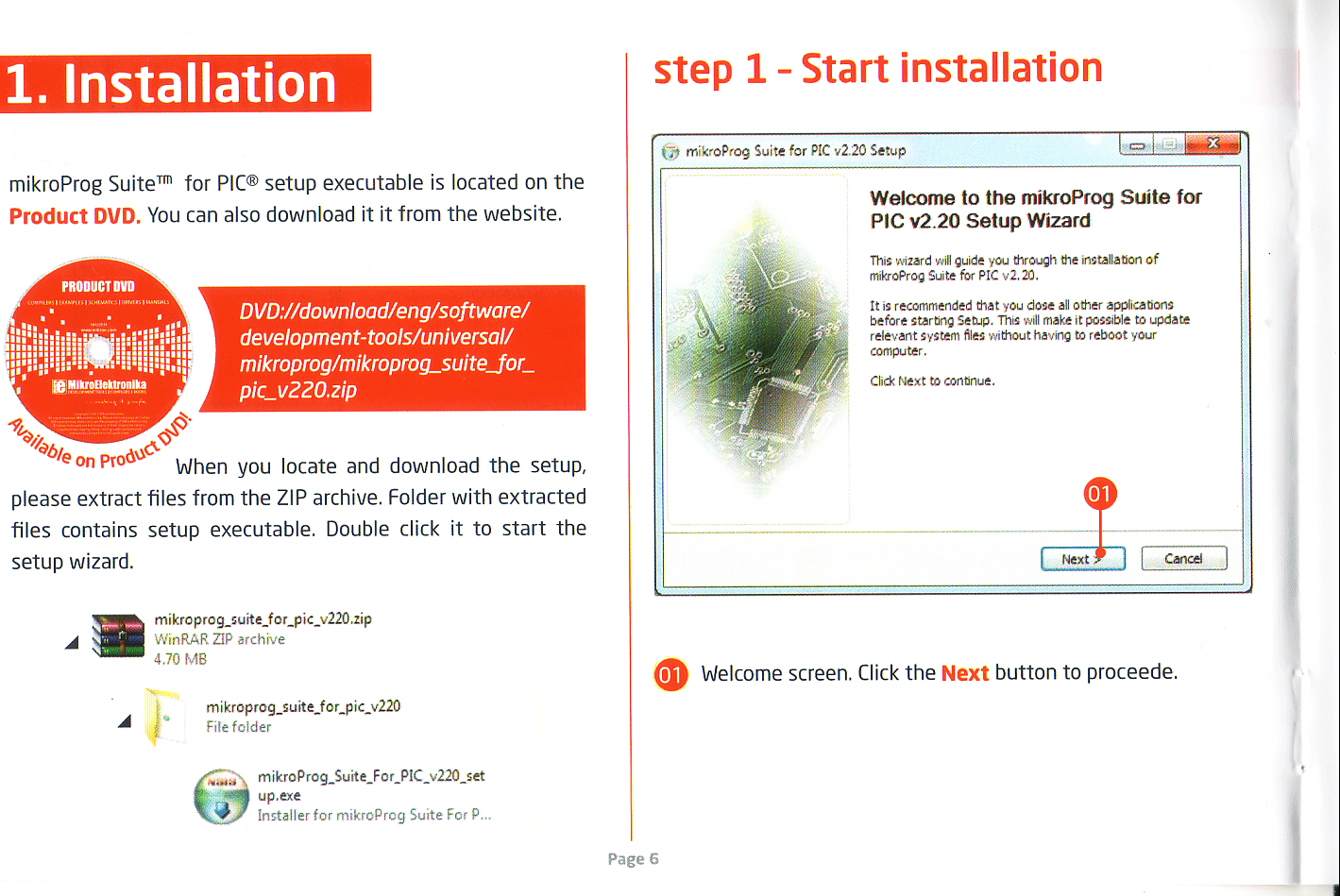

MikroPog Handbuch  - Seite 6

MikroPog Handbuch  - Seite 7

MikroPog Handbuch  - Seite 8

MikroPog Handbuch  - Seite 9

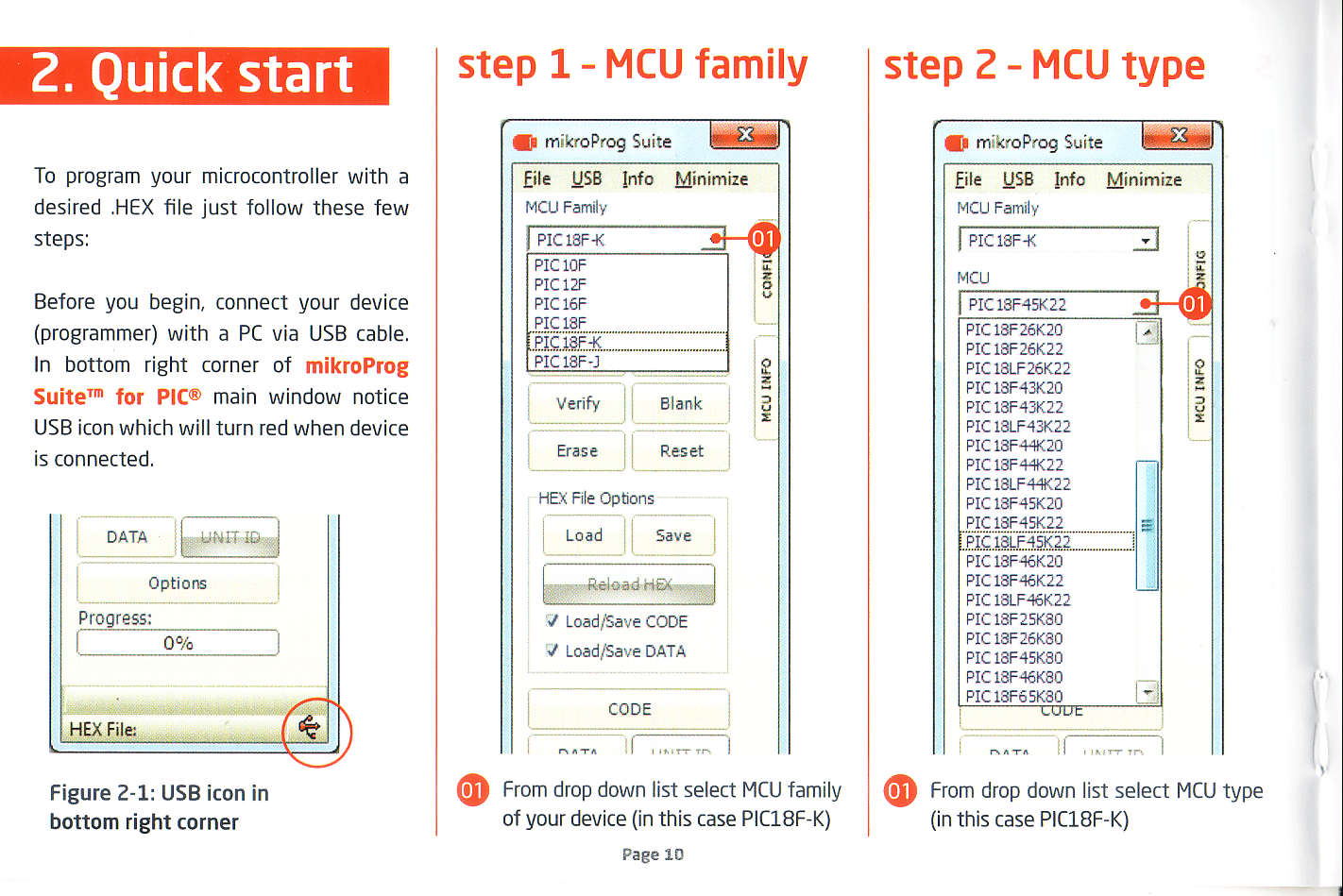

MikroPog Handbuch  - Seite 10

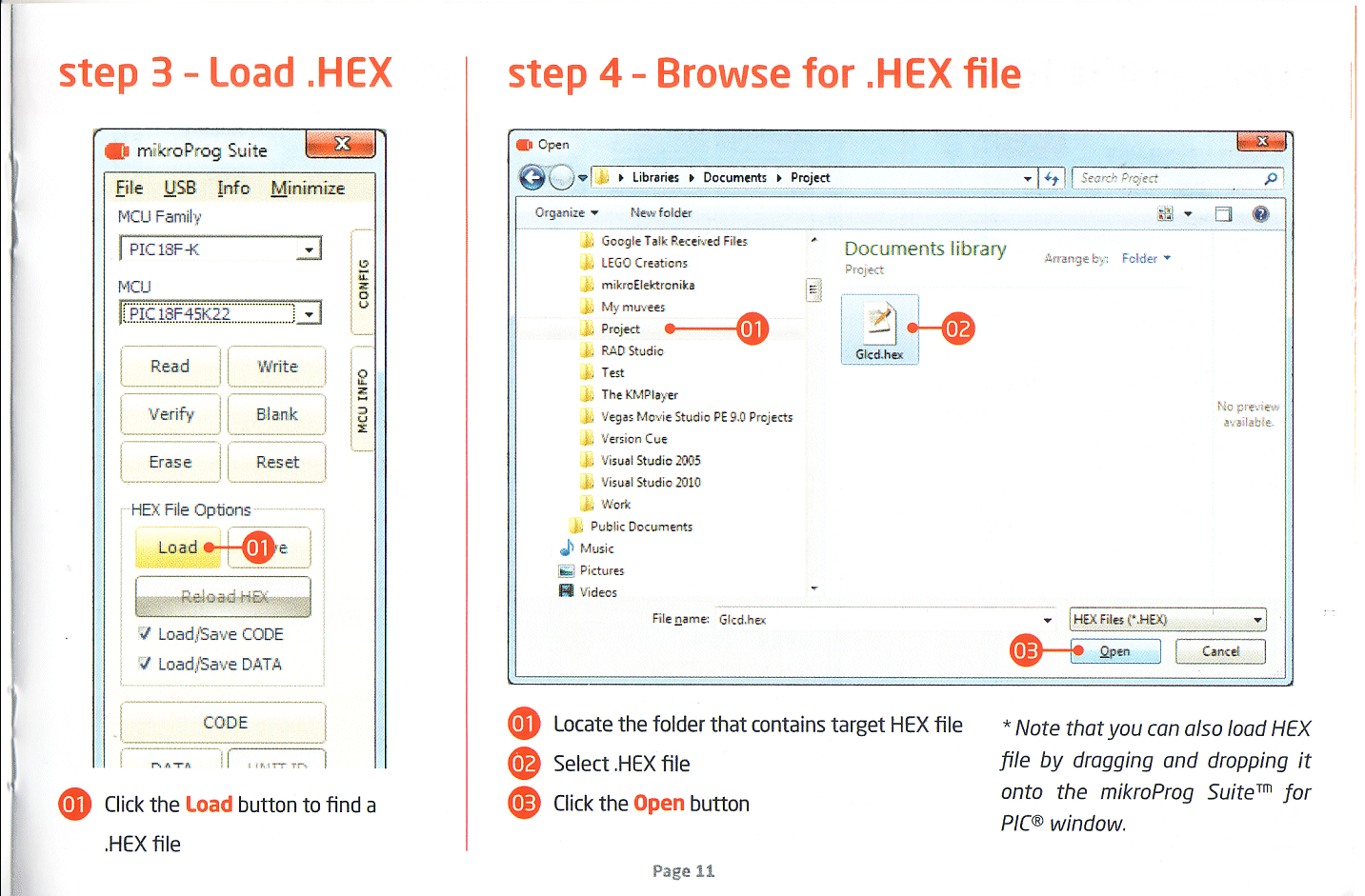

MikroPog Handbuch  - Seite 11

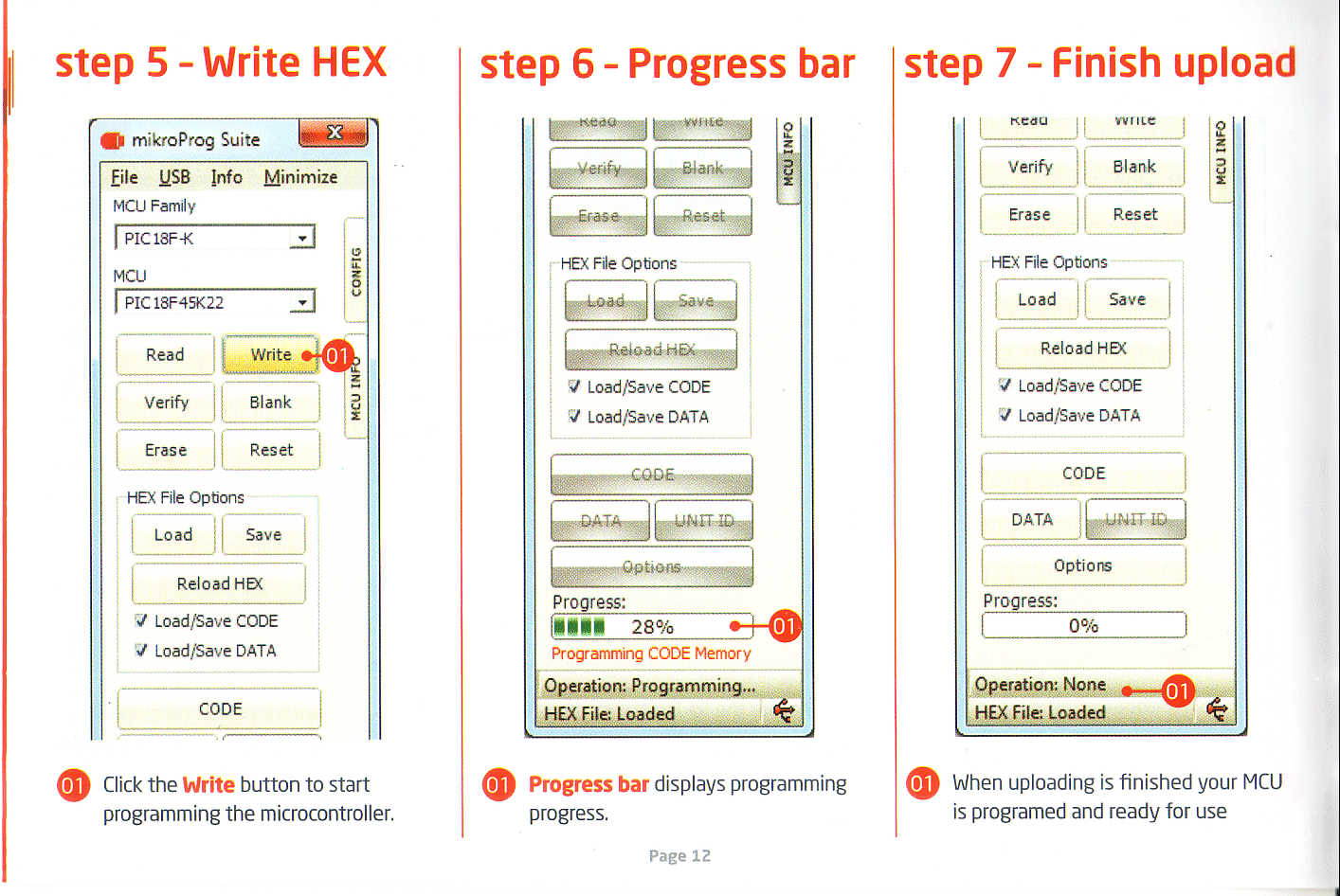

MikroPog Handbuch  - Seite 12

MikroPog Handbuch  - Seite 13

MikroPog Handbuch  - Seite 14

MikroPog Handbuch  - Seite 15

MikroPog Handbuch  - Seite 16

MikroPog Handbuch  - Seite 17

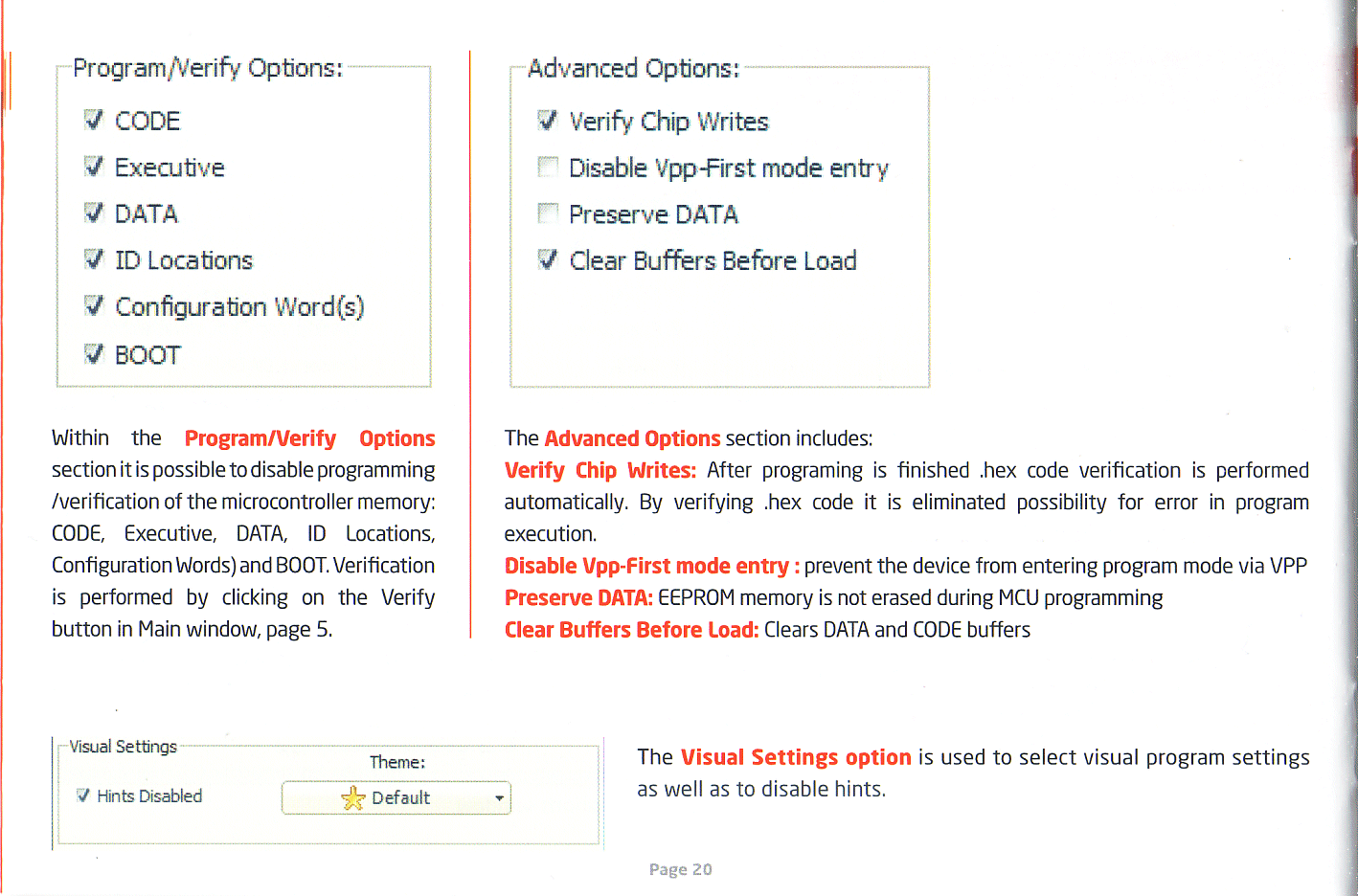

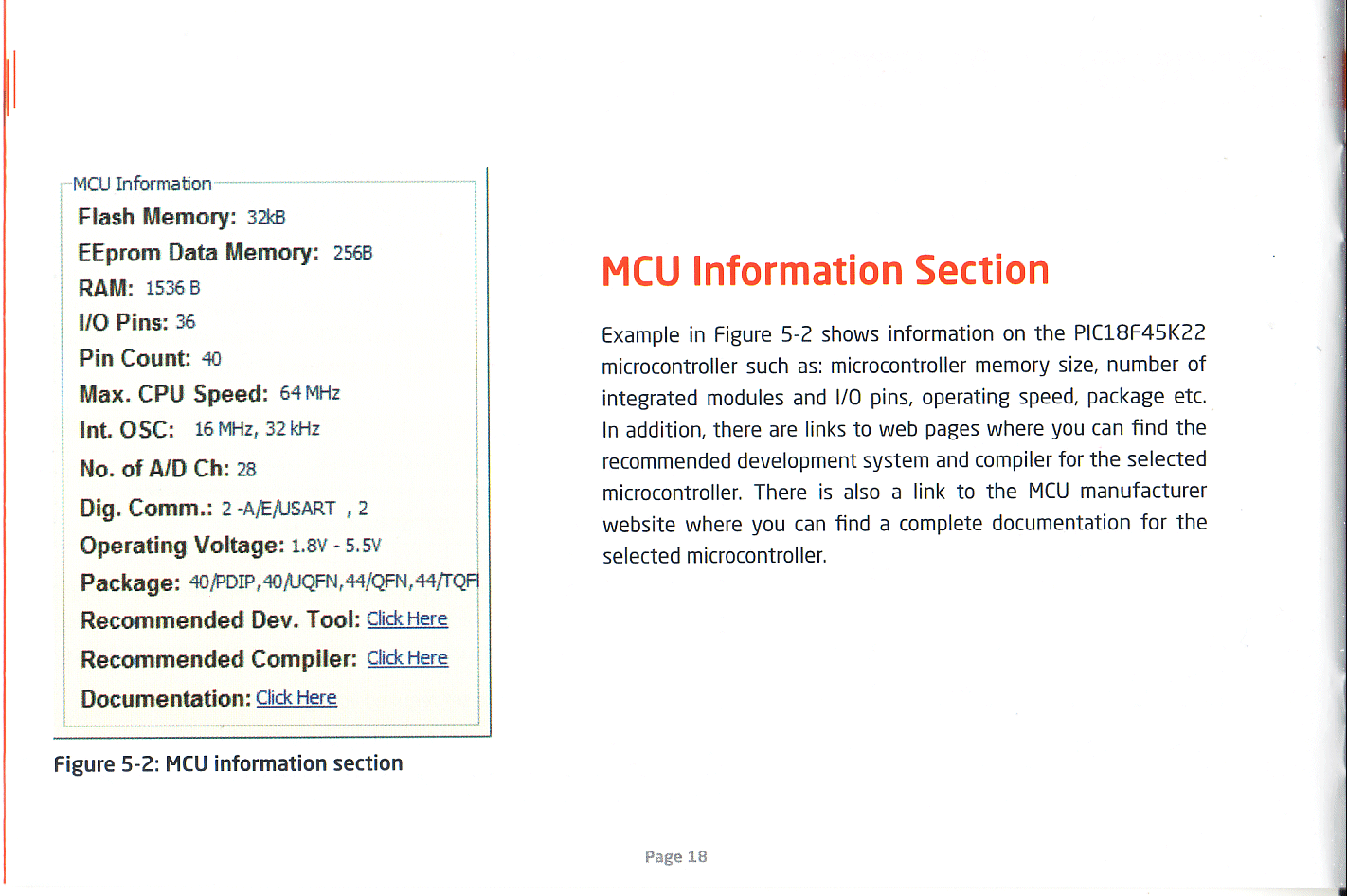

MikroPog Handbuch  - Seite 18

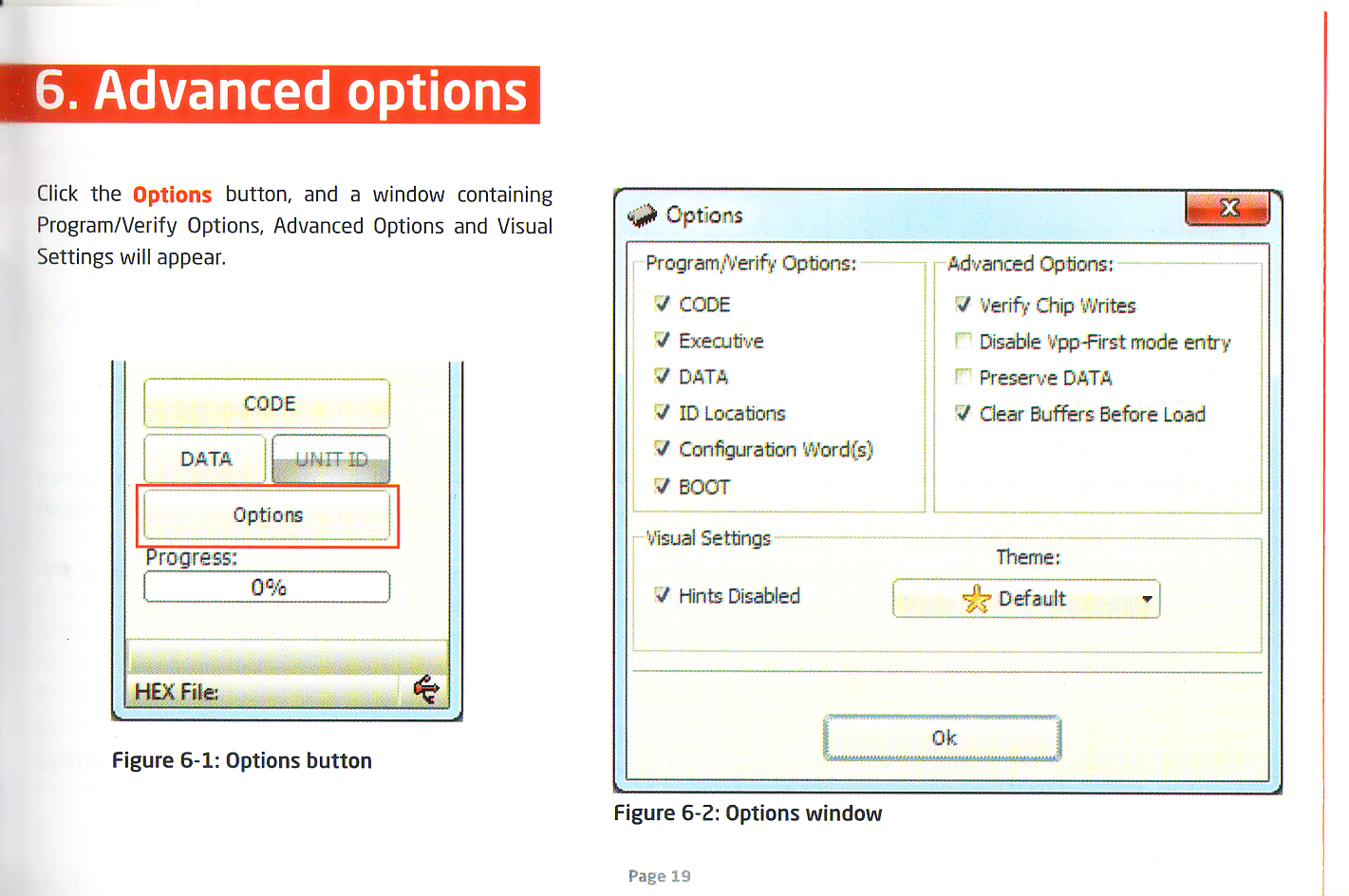

MikroPog Handbuch  - Seite 19




4. Peripherie

Jede Menge Peripherie lässt sich auch hier bedienen - für derartige Testzwecke in Reinstkultur empfehlen wir jedoch das Mikrotek Easy-PIC-Entwicklungs-Kid - derzeit in der Version 7!  Hier müssen alle externen Komponeten wirklich multimedialen charakter haben oder eine entsprechende Schnittstelle bedienen.


DS18S20 - High-Precision 1-Wire Digital Thermometer

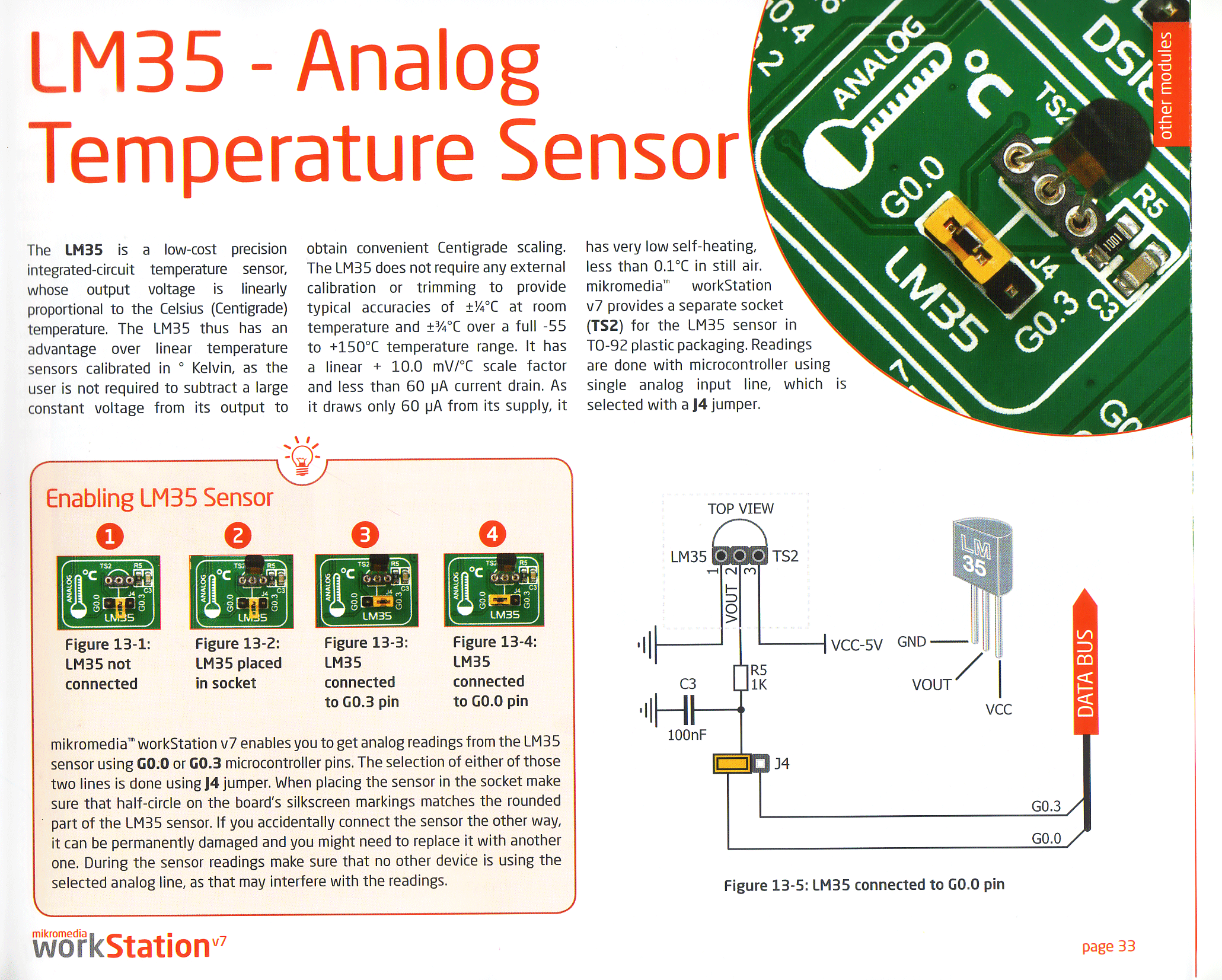

LM35 - Precision Centigrade Temperature Sensors




5. Projekte



Projekte mit Mikrocontrollern - also "Embedding-Systems" - Elektronik-Workshop Winter 2011
