| Leistungskontrolle Logik und Kombinatorik 2005 |
|
|
Letztmalig dran rumgefummelt: 18.11.05 17:51:28 |
 |
Das Auszeichnungsverhalten logischer Schaltungen besteht darin, dass gleicher Input in jedem Falle gleichen Output erzeugt, das Ausgangsverhalten ist nicht von einem vorangegangenem Zustand abhängig. |
 |
alle Aufgabenstellungen sind jeweils auf einer Breite von 4 Bit darzustellen bzw. zu simulieren (mehr ist erlaubt) |
|
alle Aufgaben werden jeweils entweder als Logikschaltung oder als Delphi Projekt gelöst |
|
alle Ihnen verfügbaren Unterlagen, soweit sie sich in Ihrem persönlichen Besitz befinden, sind als Hilfsmittel zugelassen |
|
alle Bitweise Ein- sowie auch Ausgaben sind zahlenmäßig darzustellen: binär und hexadzezimal |
|
alle logischen Auswertungen geschehen bitweise |
|
als logische Bauelemente in Profi-Lab sind ausschließlich die Grundschaltungen zugelassen außer Aufgabe 3 - hier ist es auch möglich Multiplexer als Bausteine zu verwenden, wenn dies Ihre gefundene Lösung zulässt |
|
1. Decoder-Aufgabe 2. binäre Substraktion 3. Multiplexer |
| 1. Basisschaltung ist der Decoder (oder auch Demultiplexer) |
|
|
 |
|
Der LC-80 ist ein schon fast multimedial anmutendes Mikrorechnersystem, wenn man bereit ist (und das ist die pädagogische Absicht hinter dem System), sich auf die Programmierung von hardwarenahen Bausteinen ein zu lassen. | ||
|
|
||
|

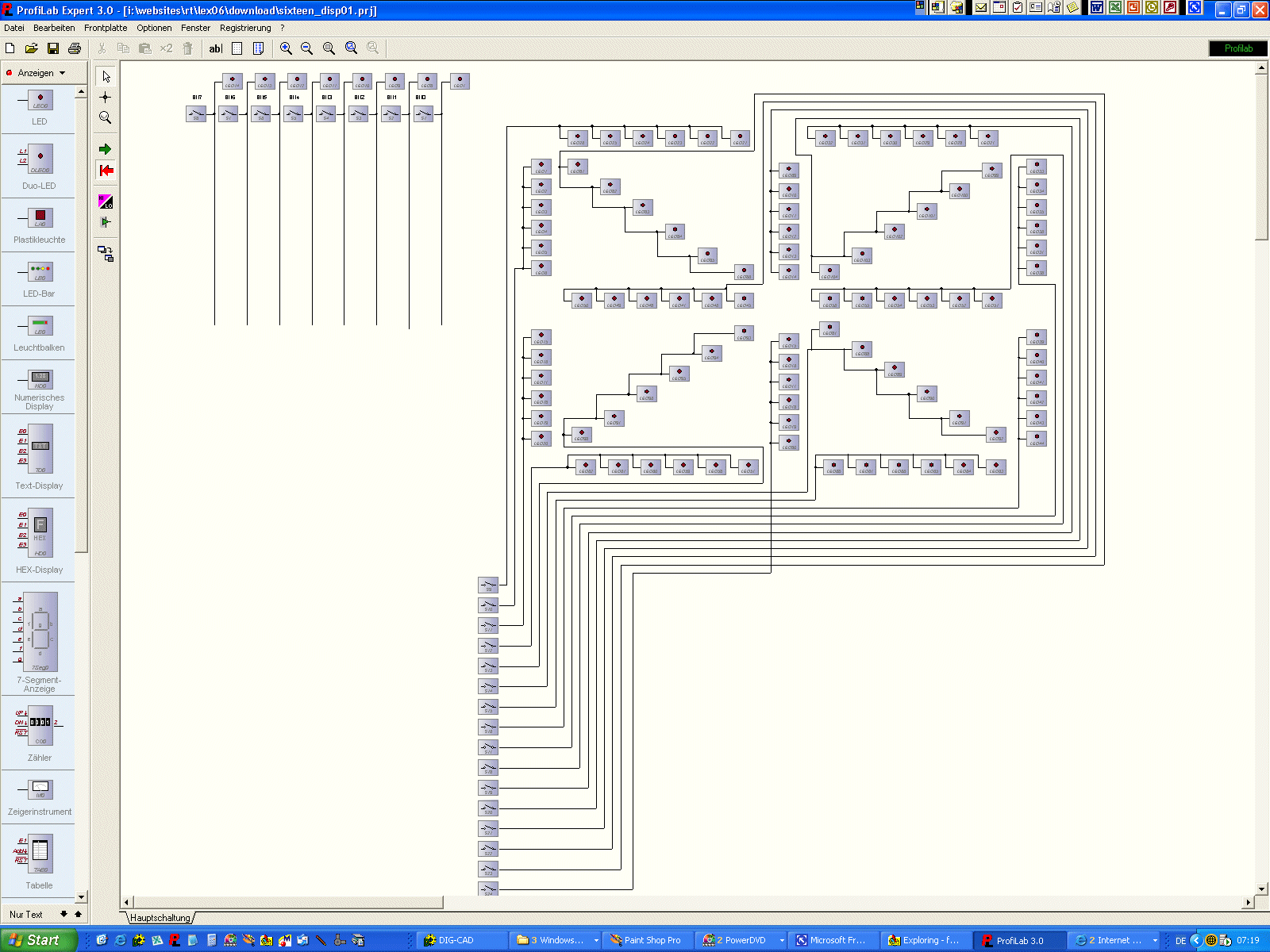

die Schalter unten dienen lediglich dazu, die Funktionsweise des Displays zu demonstrieren - sie müssen zur Aufgaben-Lösung gelöscht werden | ||
|
für mindestens zwei nicht aufeinander folgende beliebigen Großbuchstaben laut folgenden Belegungsalphabet ist das Display anzuseteuern | ||
|
einzugeben ist der von Ihnen gewählte Buchstabe im Binärformat, wobei der ASCII-Zeichensatz zugrunde liegt |
| 2. Binärsubtraktion |
|
|
|
|
Die Subtraktion ist mehr als nur eine Umkehrung der Addition. Negative Ergebniss müssen dann auch als negative Ergebnisse angezeigt werden. Subtraktion mit Zweierkomplement kommt für uns aus Komplexitätsgründen nicht in Frage. |
|
realisieren Sie einen 4-Bit Binärsubtrahierer mit Borrow in der letzten Stelle, welches als Minus zu interpretieren ist |
|
verwenden Sie die Schalttabelle eines Vollsubtrahierers als Basis |
| 3. Multiplexer |
|
|
|
|

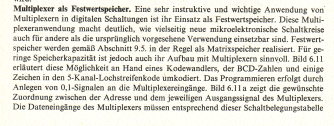

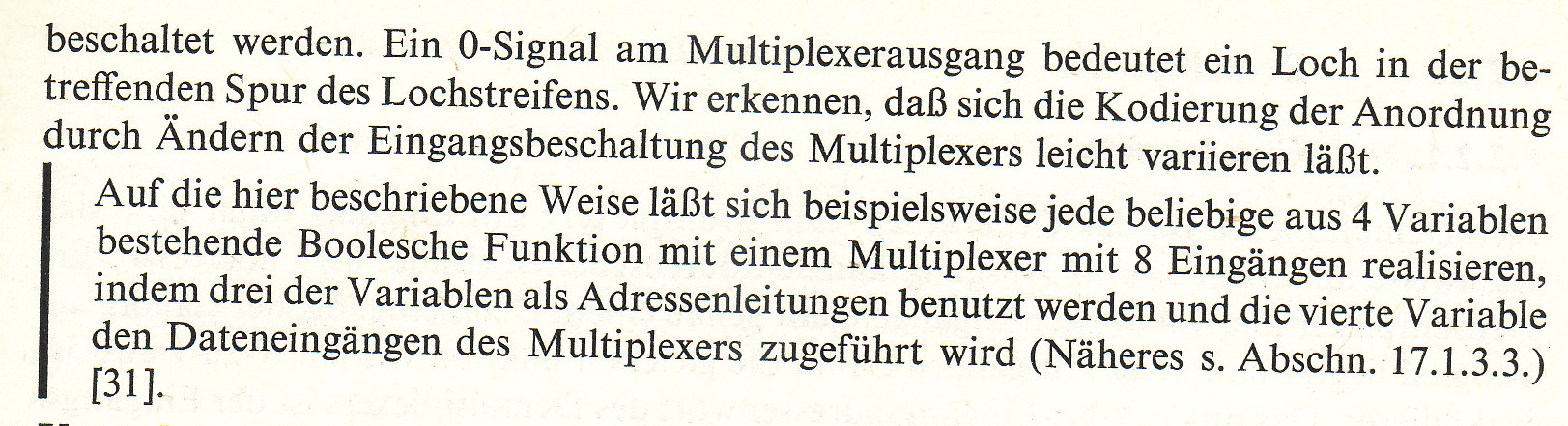

Mit einem Multiplexer lässt sich prinzipiell Speicherverhalten simulieren. |
|
|
|
|
|
|
