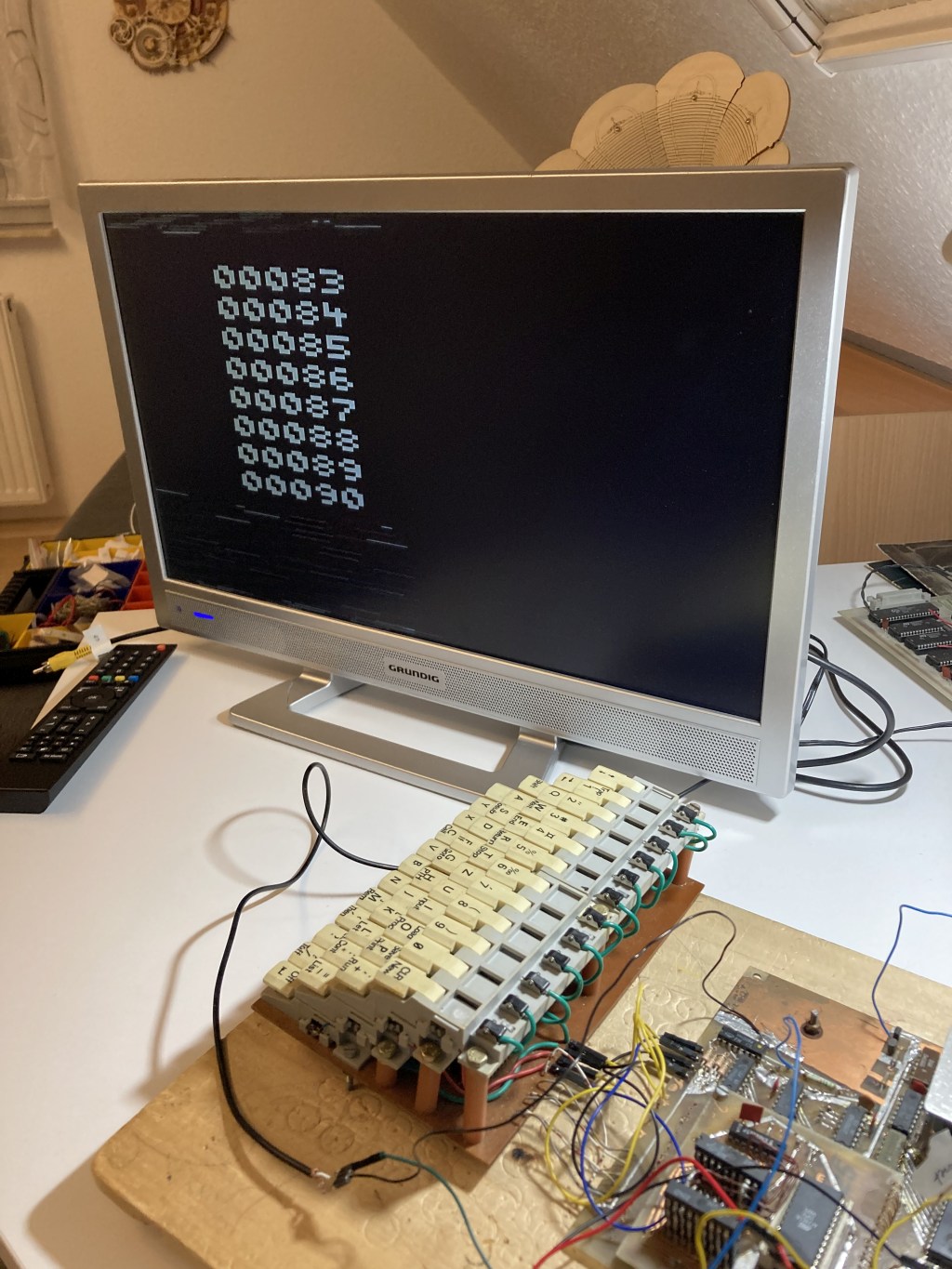

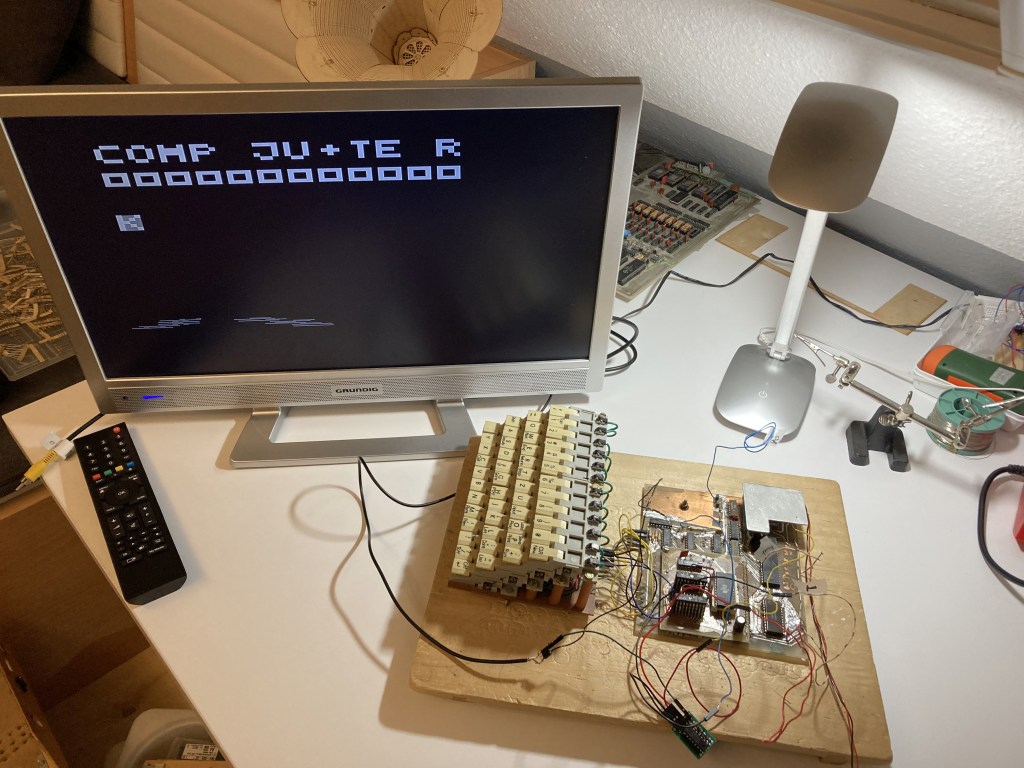

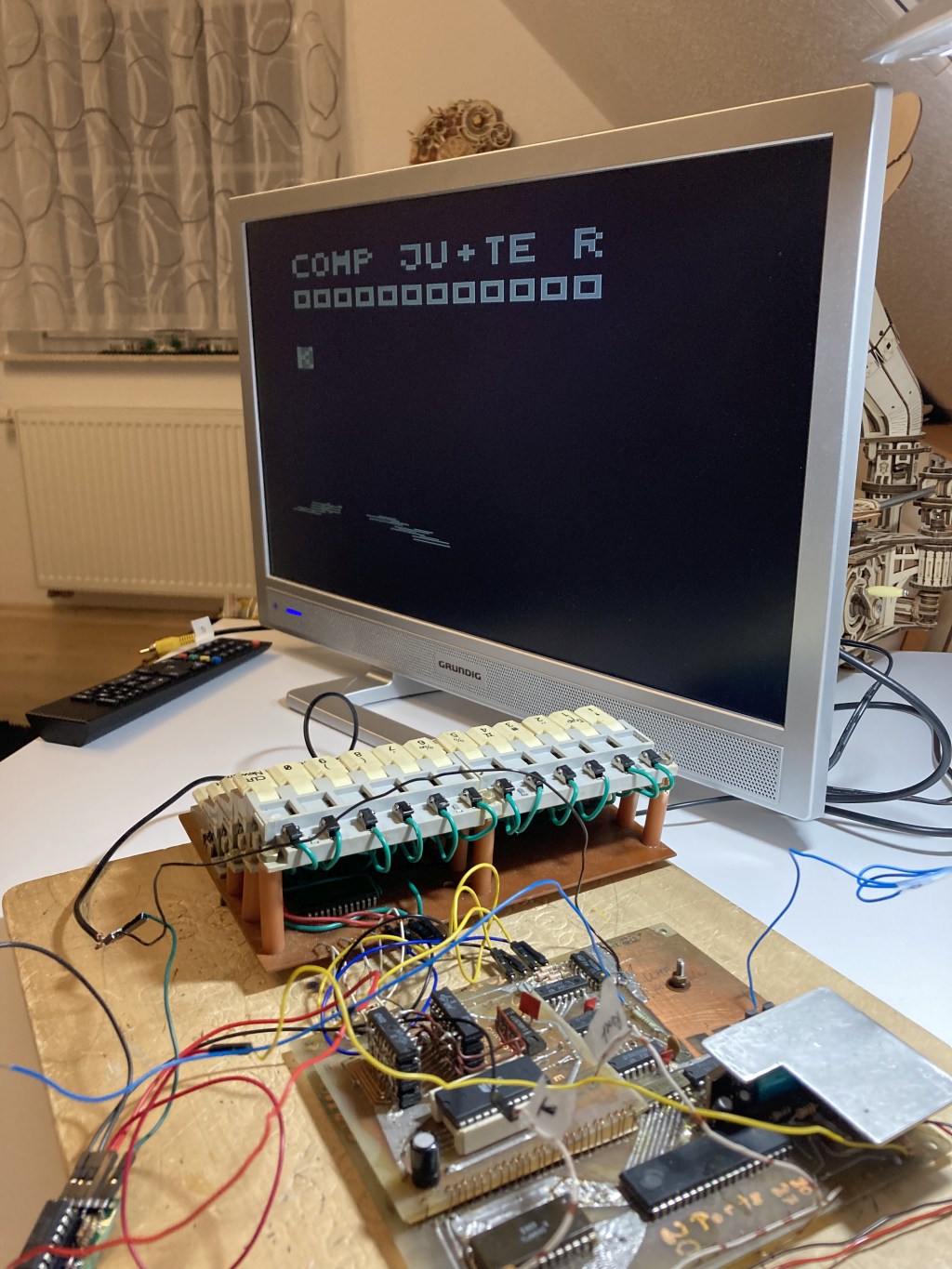

Das war für die Ausbaustufe und für den Fortgelaufenen :-) eine ganz schöne Hürde. Nein - auf einmal hatte ein Prozessor keine direkten Adress-Signale mehr - die mussten aus Ausgabe-Ports "gebastelt" werden - war 'ne neue Herausforderung für den wissenden Informatiker-Ossi - und: er hat sich ihr erfolgreich gestellt: das Ding lebt! Dank an Volker Pohlers ;-)
  1. Schaltung und Adressen
  2. Monitor sowie EPROM-Listing
  3. Programmbeispiele
  4. Zusätze

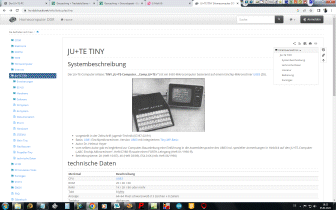

alles weitere zum JU + TE-Computer betreut Volker Pohlers aus Sanitz bei Rostock ;-)
JU + TE Computer von Tino Hempel im Jahr 2024

JU + TE-Computer



1. Schaltplan und Adressen history menue scroll up

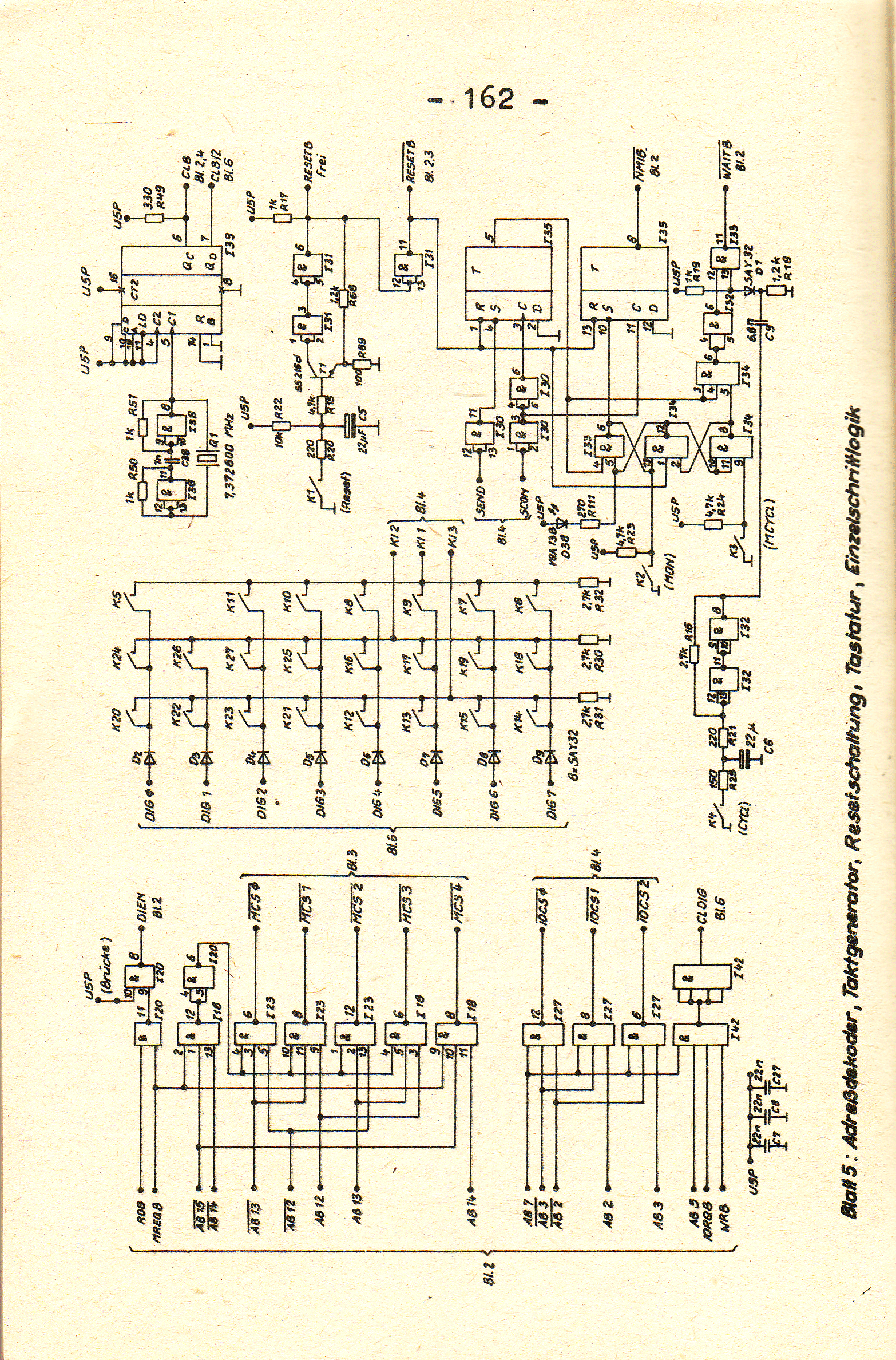

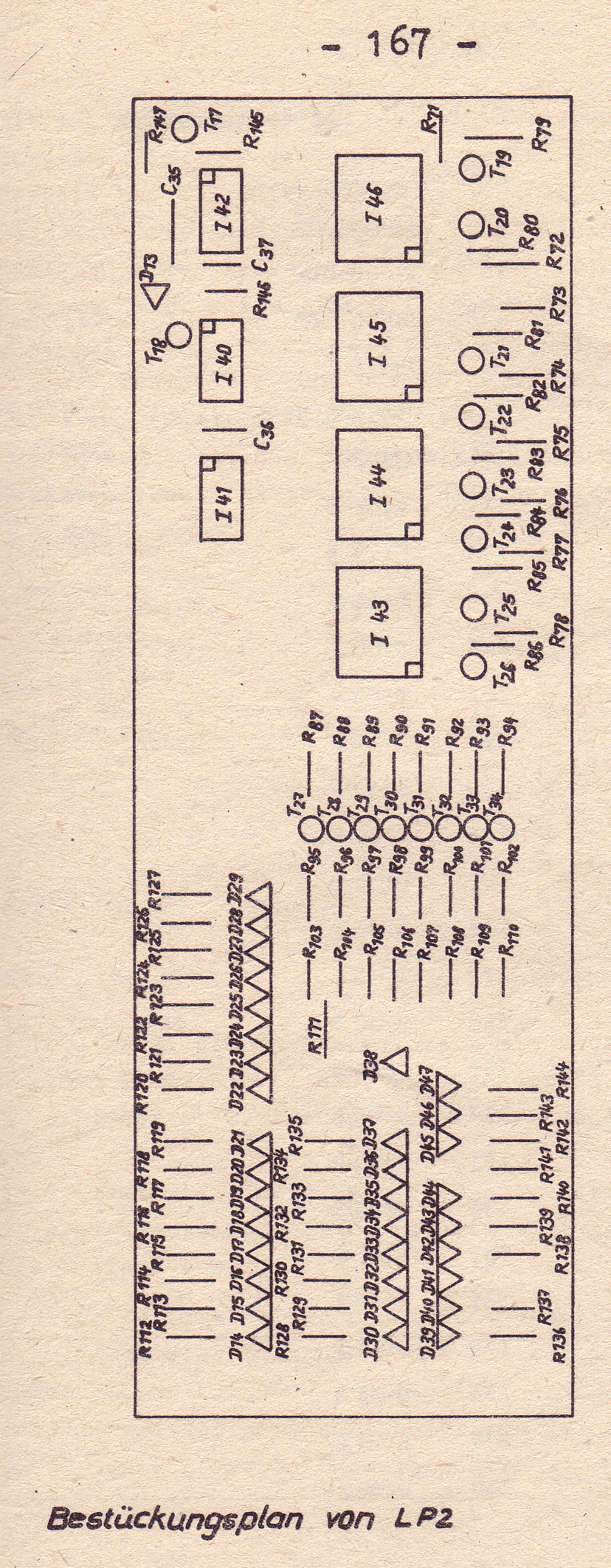

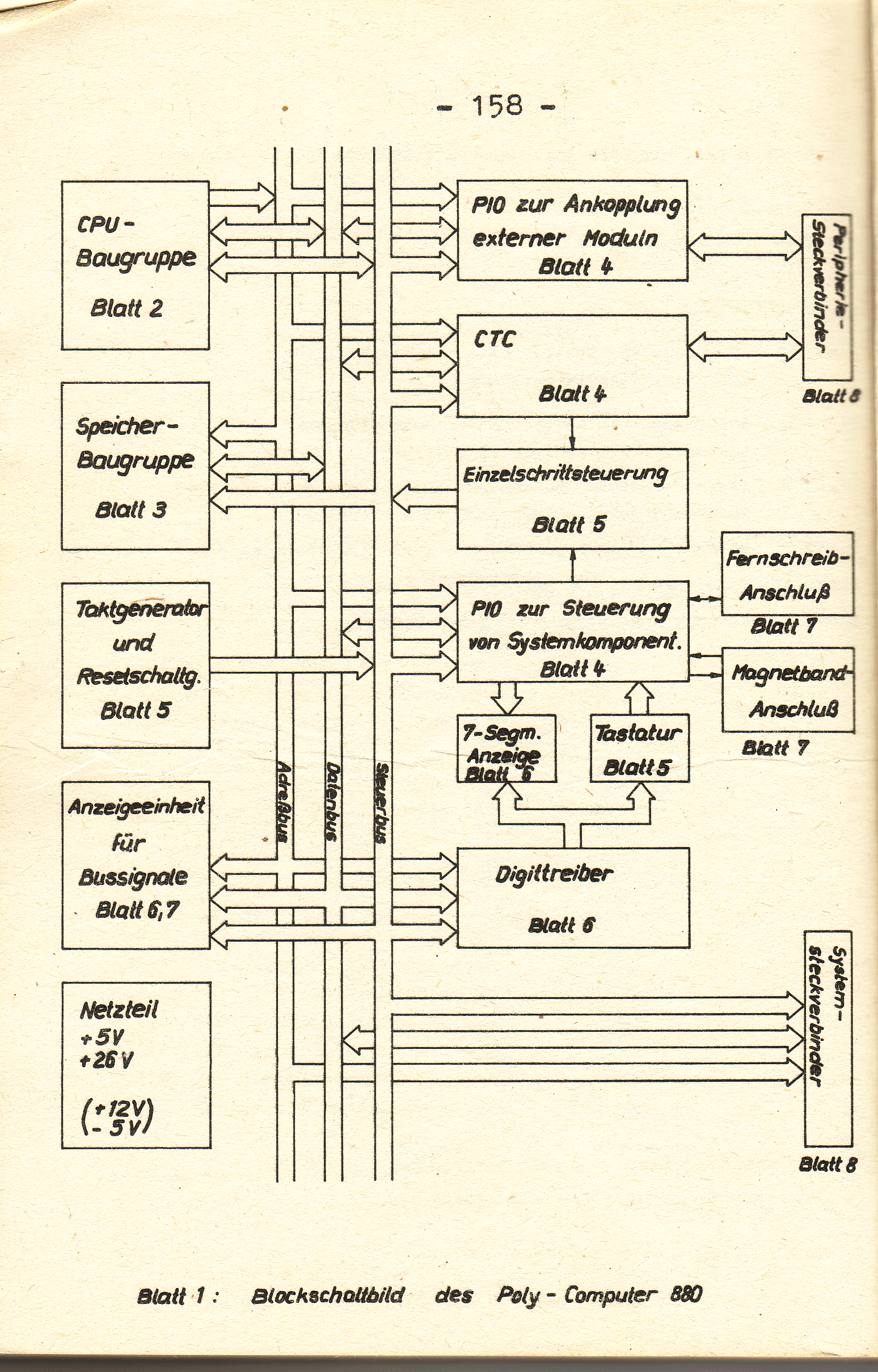

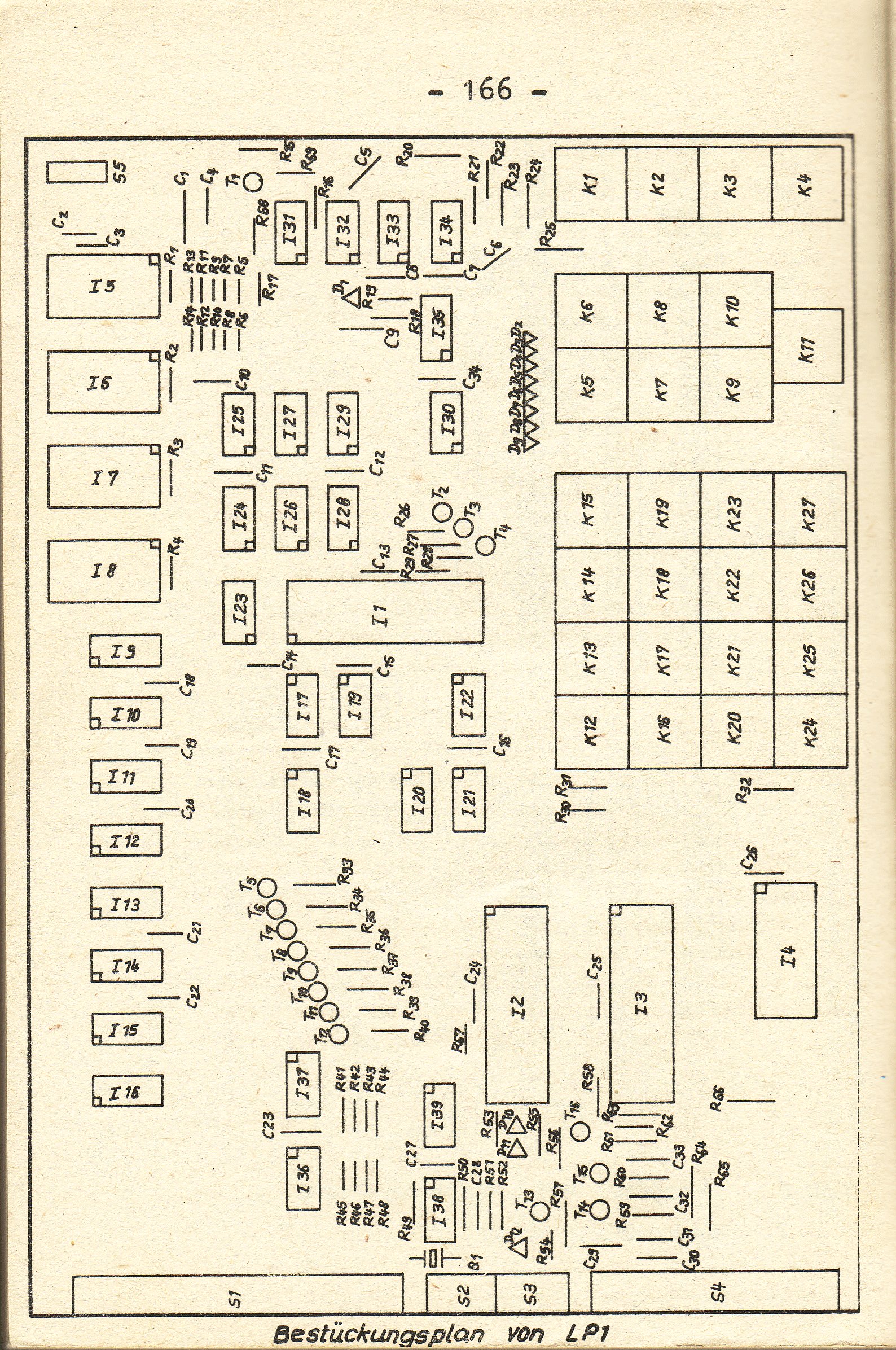

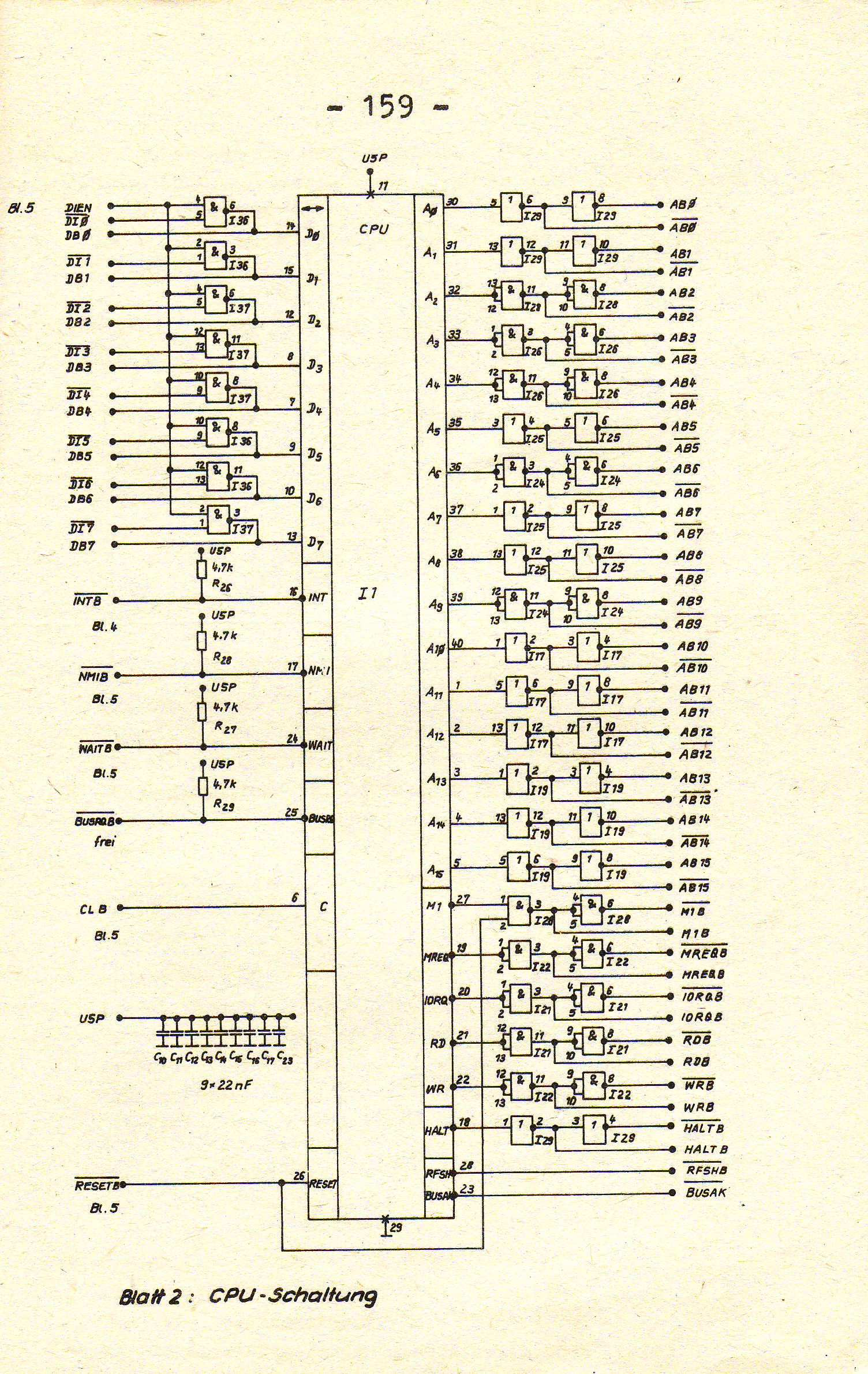

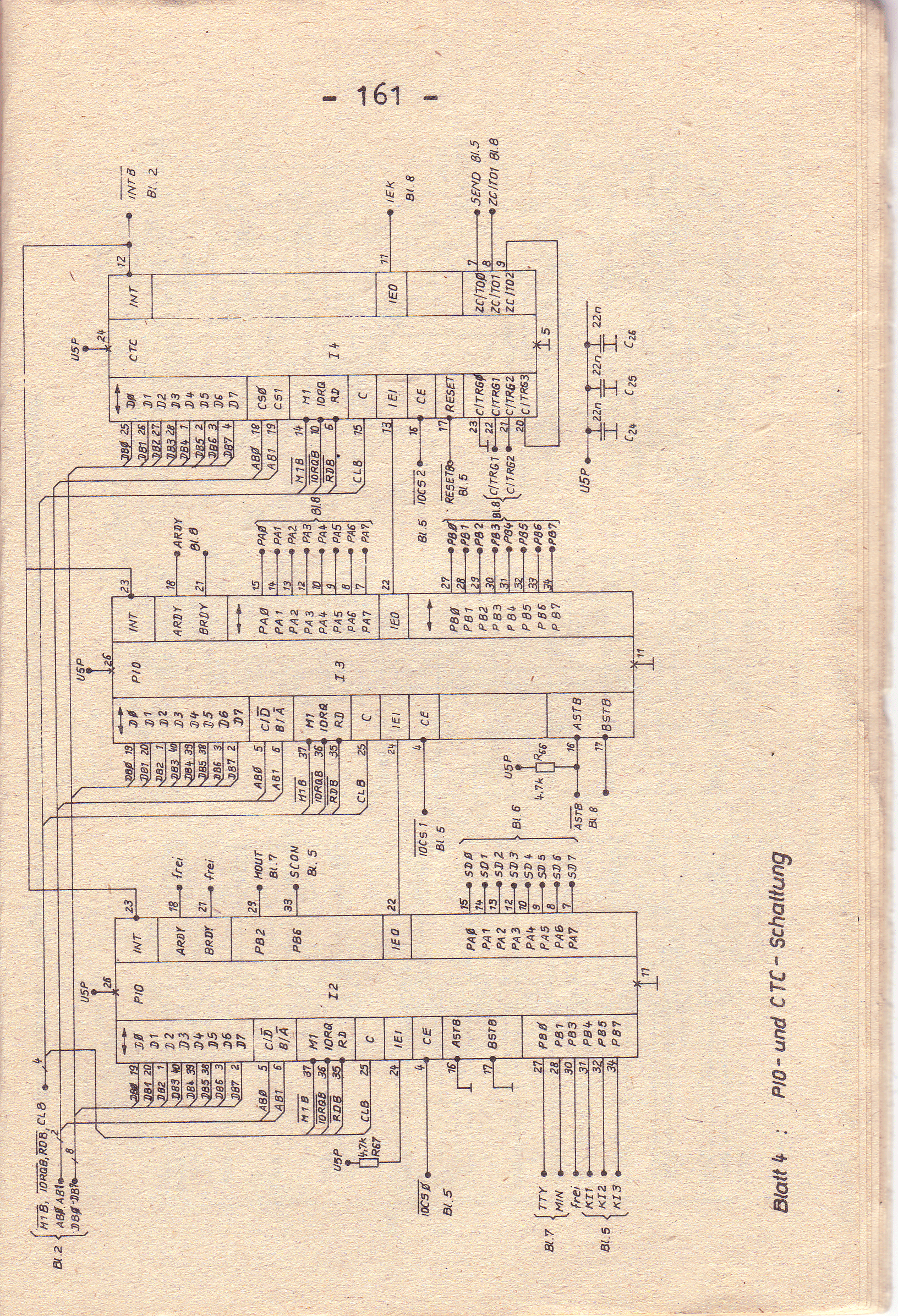

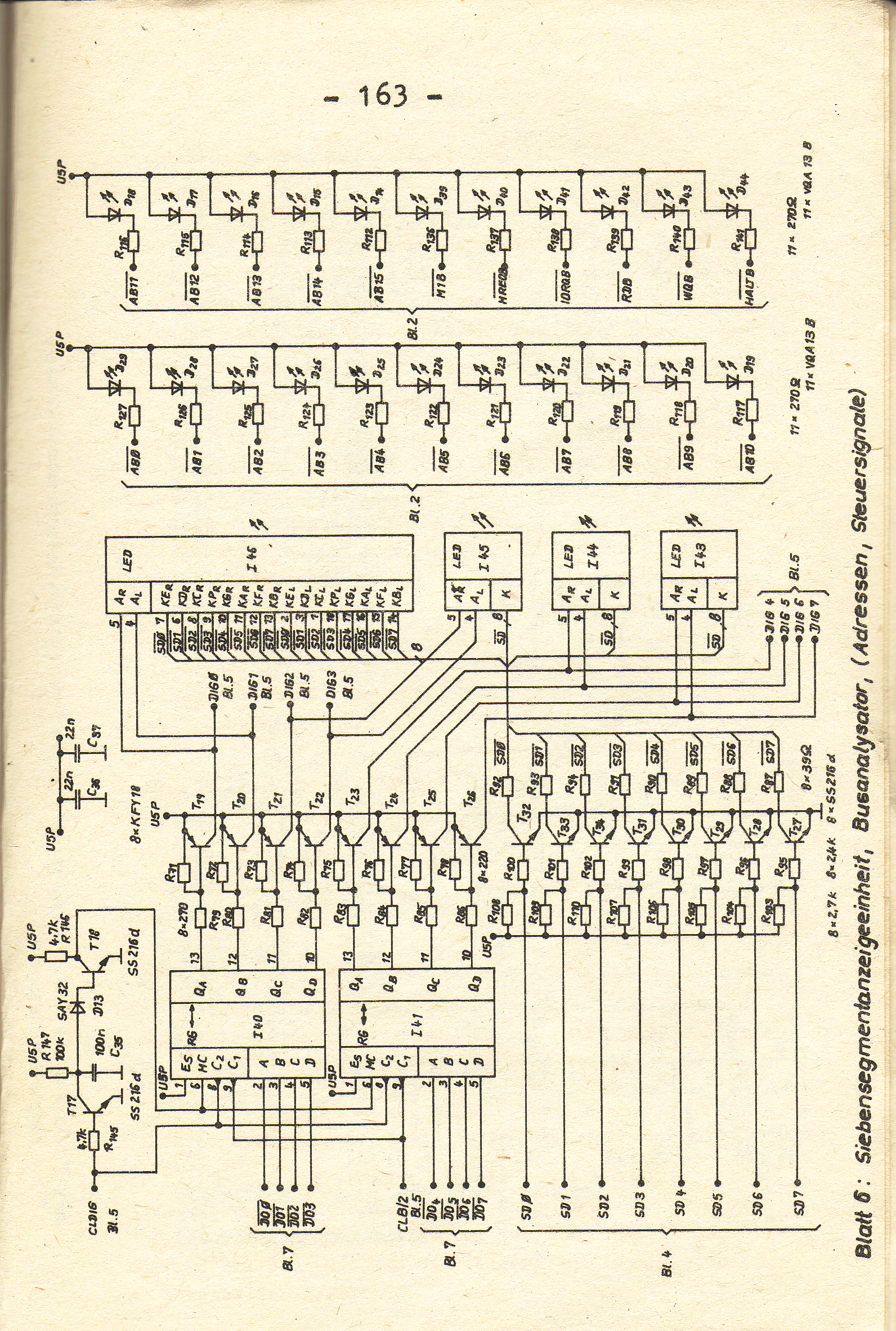

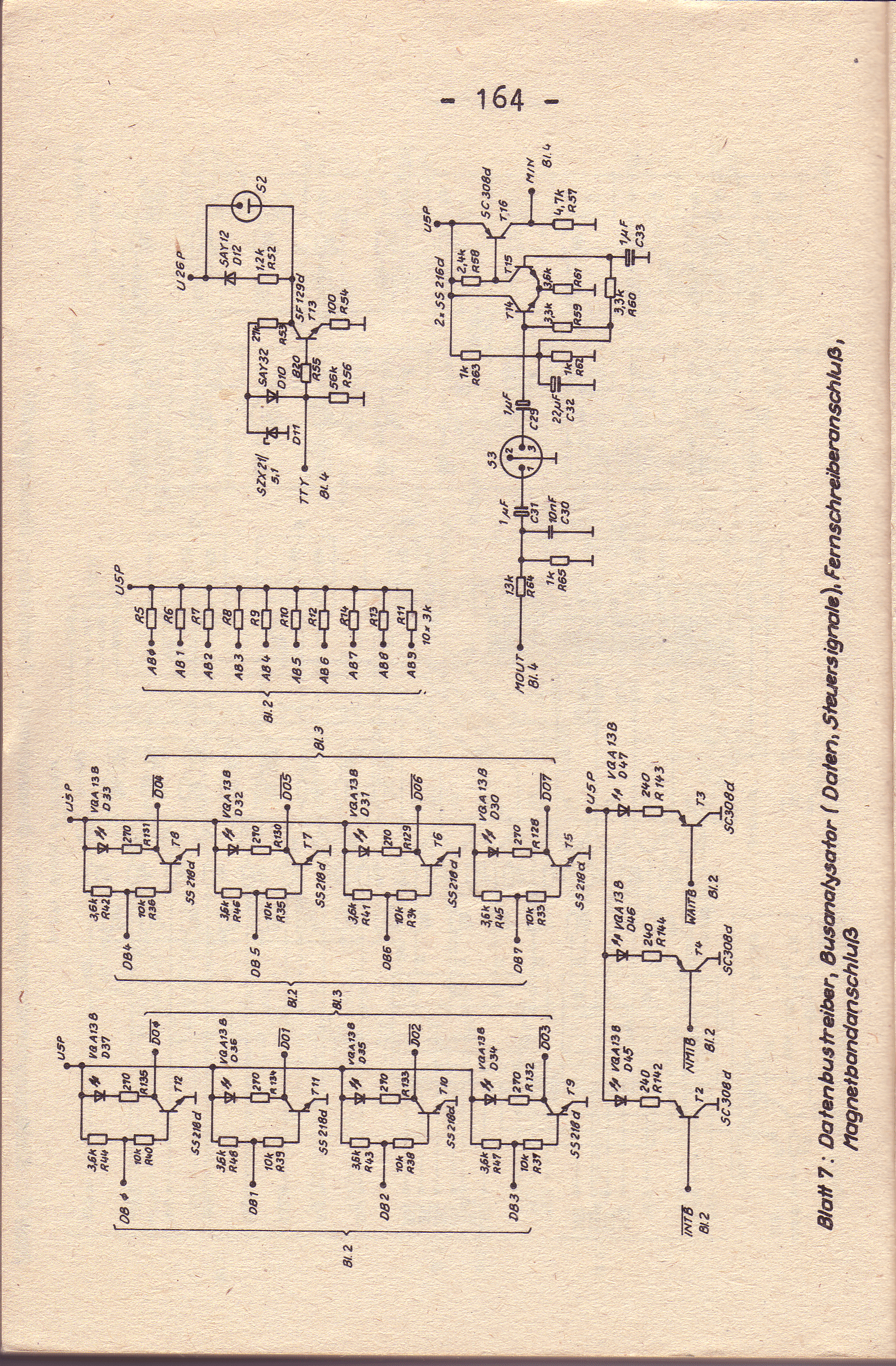

... und weil die Dinger richtig selten geworden sind, aber nicht desto weniger für Insider 'ne absolute Informationsquelle: hier die Scans des Original-Systemhandbuches (natürlich hat das Einiges hinter sich - war immer in Arbeit) mit den Schaltplänen - hoch aufgelöst - auf das sie erhalten bleiben - sie sind's allemal wert (wesentlich größerer Datenmüll wird zig-fach kopiert!!!) ;-)
2. JU + TE - Computer history menue scroll up


  • Taktfrequenz beträgt ca. 2,45 MHz

  • Gate 3/8 verbessert die Flankensteilheit beim Schalten

  • R4 zieht den Pegel des Taktes auf stabiles H (aktiver Pull-up)

  • Widerstand R3 in Verbindung mit C1 ist frequenzbestimmend - zum Feinabgleich ist C2 vorgesehen

  • der Startimpuls wird als Interrupt (Pin 16) benötigt

  • der Rechner führt eine Programmunterbrechung aus und startet ein Initialisierungsprogramm zum Abspielen der jeweils nächsten Melodie

  • da nur negative Impulse INT auslösen, ist eine wirkungsvolle Methode gegeben, um Dauerklingeln zu unterbinden
3. Programm-Beispiele in TINY-BASIC history menue scroll up
