LC-80 Interruptpgrammierung CTC Mode 0 - Hexadezimale Anzeige der Anzahl der Interrupts

Letztmalig dran rumgefummelt: 16.01.14 18:24:17

LC-80

LC-80-Programmierung

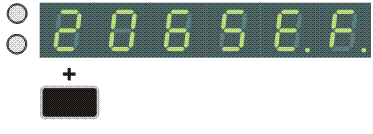

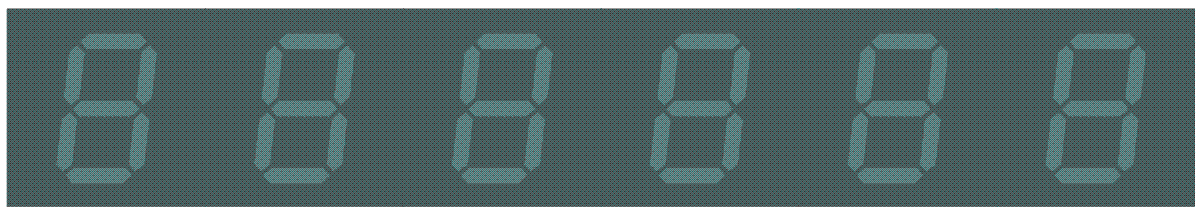

LC-80-CTC Einlesen ohne Interrupt - das Logo

inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-)

Informatik-Profi-Wissen

die beliebte alphabetisch sortierte Schnell-Liste

die beliebte numerisch sortierte Schnell-Liste

Allgemeine FLAG-Wirkung

FLAG-Wirkung auf OP-Code-Gruppen

CTC-Programmierung

Anmerkungen zur Steuerung: Register A, BC sowie HL muss vor dem Aufruf der Subroutine TWOSEG gerettet werden

Pseudocode zum Programm:

1.) Monitor-Musik wieder geben

call MONMUS 04EA_H aufrufen mit der Bytefolge CD EA 04

2.) Initialisierung

registerpaar HL: anfangswert 0001_D bzw. 0001_H für die konstante Tonlänge 21 01 00
marke3: registerpaar BC: anfangswerte für intervallzählung sowie tonhöhe -127_D bzw. FE_H für die anzahl der tonerhöhungen festlegen 01 FF FE
marke1: registerpaar BC muss gerettet werden C5
registerpaar HL muss gerettet werden E5
call SOUND 0376_H ausgabe aktueller signalton CD 76 03
registerpaar HL wieder holen E1
registerpaar BC wieder holen C1
decrementiere B und springe, wenn B nicht gleich 0 (ZERO gesetzt), nach marke1: 10 XX
register B mit neuem Anfangswert laden 06 FE
marke2: registerpaar BC muss gerettet werden C5
registerpaar HL muss gerettet werden E5
call SOUND 0376_H ausgabe aktueller signalton CD 76 03
registerpaar HL wieder holen E1
registerpaar BC wieder holen C1
register C incremntieren für nächst niederen tonwert 0C
decrementiere B und springe, wenn B nicht gleich 0 (ZERO gesetzt), nach marke2: 10 XX
relativer Sprung nach marke3: 18 XX

3.) Rücksprung zum aufsteigenden Ton

4.) RESET entspricht Stopp

Zeile	Marke	Block	Adresse	Hex-Code	Assembler-Code	Kommentar
					ORG 2000H
0001	ANF:	MUSIC	2000H	CD EA 04	CALL 04EAH	;CALL MONMUS-Ausgabe Anfangsmelodie
0002		INIT	2003H	21 01 00	LD HL, 00001H	;Registerpaar HL wird geladen (Zeitwert aller Töne)
0003	M3:		2006H	01 FE FF	LD BC 0FFFEH	;Register B Intervallanzahl Register C Anfangstonhöhe
0004	M1:	TONAUF	2009H	C5	PUSH BC	;Registerpaar BC retten
0005			200AH	E5	PUSH HL	;Registerpaar HL retten
0006			200BH	CD 76 03	CALL 0376H	;CALL SOUND-Ausgabe Unterprogramm aufrufen
0007			200EH	E1	POP HL	;Registerpaar HL wieder hergestellt
0008			200FH	C1	POP BC	;Registerpaar BC wieder hergestellt
0009			2010H	0D	DEC C	;Tonfrequenz um einen Schritt erhöhen
0010			2011H	10 F6	DJNZ, M1:	;Relativer Rücksprung auf Adresse mit Index M1:
0011		TONAB	2013H	06 FE	LD B, 0FEH	;B mit neuem Anfangszähler laden
0012	M2:		2015H	C5	PUSH BC	;Registerpaar BC retten
0013			2016H	E5	PUSH HL	;Registerpaar HL retten
0014			2017H	CD 76 03	CALL 0376H	;CALL SOUND-Ausgabe Unterprogramm aufrufen
0015			201AH	E1	POP HL	;Registerpaar HL wieder hergestellt
0016			201BH	C1	POP BC	;Registerpaar BC wieder hergestellt
0017			201CH	0C	INC C	;Tonfrequenz um einen Schritt verringern
0018			201DH	10 F6	DJNZ, M2:	;Relativer Rücksprung auf Adresse mit Index M2:
0019			201FH	18 D5	JR M3:	;Rücksprung in die Endlosschleife Adresse mit Index M3:
0020			2020H	76	HALT	;Haltepunkt wird theoretisch nicht erreicht

Beispiel für eine kleine Anweisungstabelle in vollständiger Mnemoic-Codierung
