Besonders interessant ist für den Insider der Einsatz der RAMs 65256 (32 KByte × 8 Bit) zu zwei Sektoren von je 32 KByte sowie deren Decodierung innerhalb des Gesamtsystems. Des weiteren wurde das System mit zusätzliche Treibern um einen weiteren PIO, SIO, CTC sowie DMA ergänzt und angepasst sowie um ein Analysessystem bereichert.
Definitiv funktionstüchtig waren bis zum 30.3.04:

• Bereinigen der Leiterplatten - fertig gestellt bis 26.7.04 mittags

• RESET- und NMI-Logik sowie Peripheriebeschaltung der CPU am 28.7.04

• Taktlogik - Vollzug am 28.7.04

• CPU in ihrer Grundfunktion - Vollzug am 28.7.04

• ROM-Zugriff (Lesen und Ausführen) - Vollzug am 29.4.04

• RAM-Zugriff(Lesen und Schreiben) - Vollzug am 29.7.04

• PIO funktioniert sicher in Byte Ausgabe sowie Bit-Ausgabe - Vollzug am 30.7.04

• CTC funktioniert sehr  wahrscheinlich :-(     - Vollzug am 13.8.04

• Tastatur auf Davids Rechner funktioniert  - Vollzug am 07.10.04 - und allen Fans noch einen schönen Feiertag zum 55. Jahrestag der DDR :-)

• Systemkern von Rost's LC-80 arbeitet am 15.10.04 mit dem BUS-Vertärker - und auch das RAM-Problem mit der eigenen Decodierlogik für 2 ´ 32 KByte RAM ist gelöst

Arbeitsstand für das Projekt ist der 18.10.04 - an diesem Tag verbleibt auf Davids Platine ein Leitungsriss, welcher sicher schwer zu finden sein wird - biegt man die Platine, läuft der Rechner

• LC-80 mit dem 12er-Kurs im Schuljahr 2003/2004
• LC-80 mit der Elektronik-AG im Schuljahr 2004/2005
• LC-80 als BELL von Tammy Bosecke im Schuljahr 2004/200

David bei der Arbeit

David und Richard bei der Arbeit

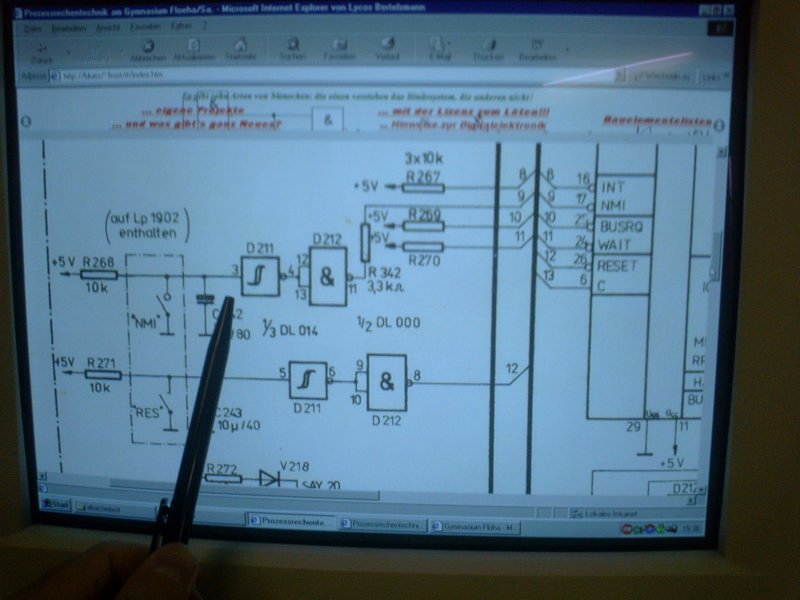

Stromlaufplan für den Taktgenerator

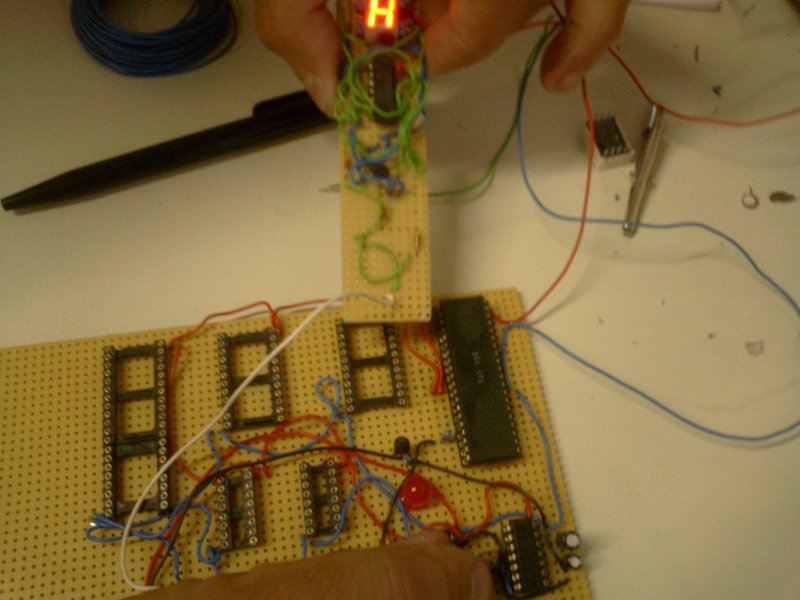

Logiktester im Einsatz

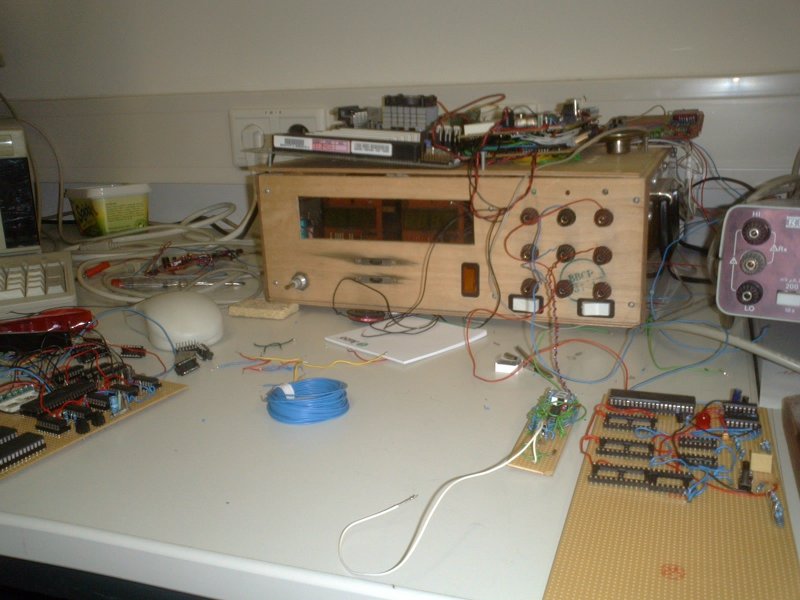

Stromversorgung für die Teststrecke

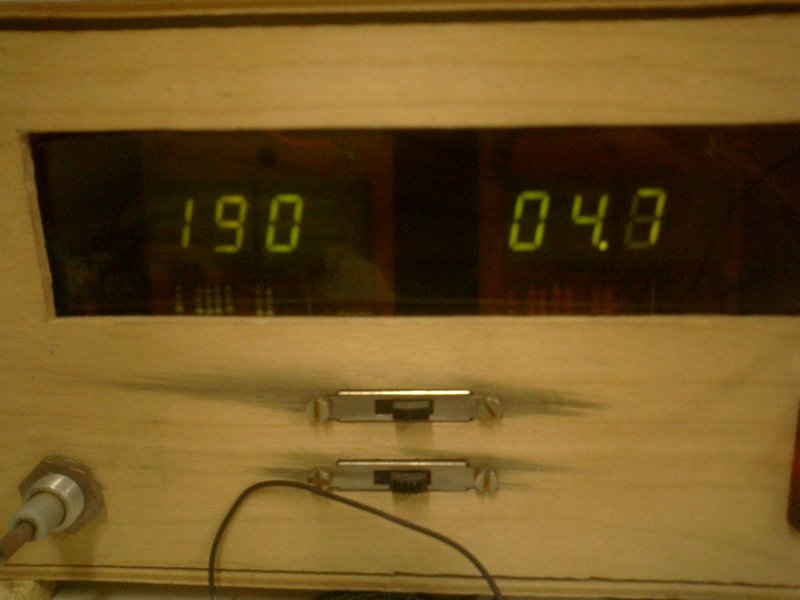

richtige Spannung einstellen

Plus-Minus-Strecke durchtesten

Lötarbeiten

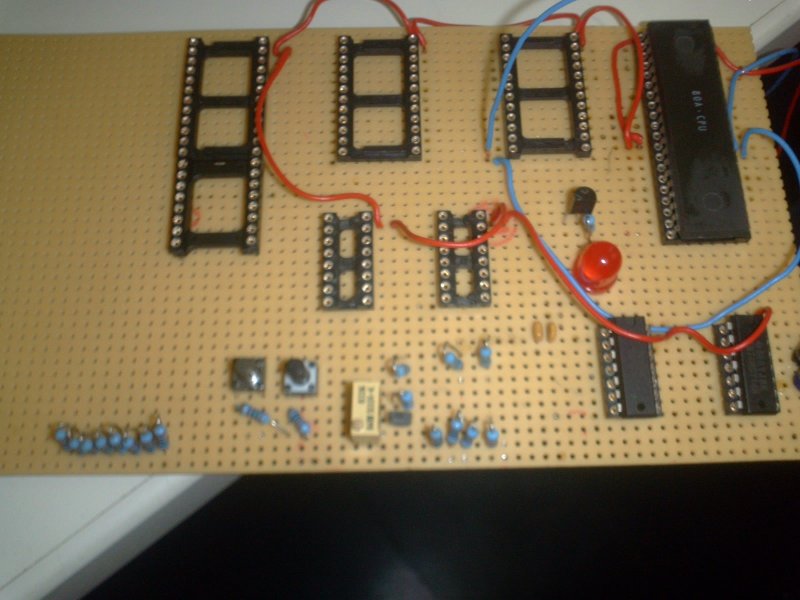

Richards Leiterplatte grob vorbereitet

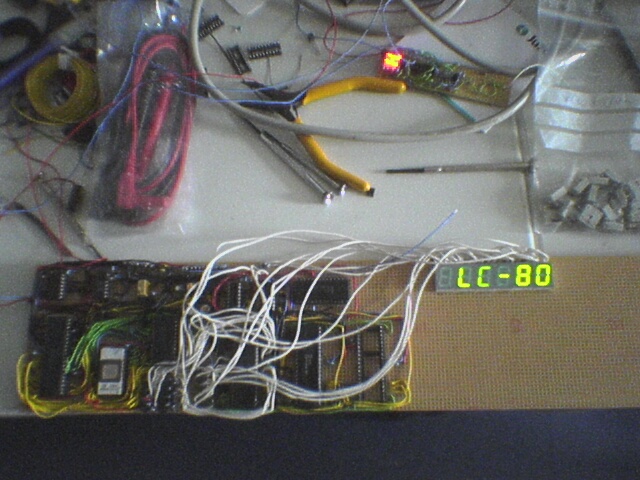

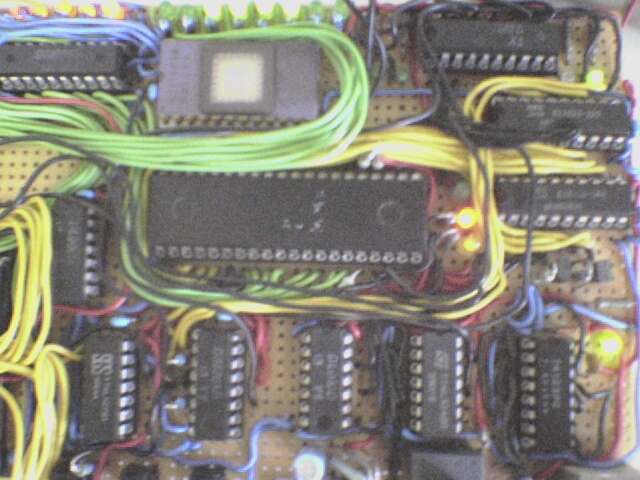

... und so funktioniert David's selbst gebauter Computer vom Typ LC-80

Eine weitere Maschine innerhalb des Projektes verfolgt das Ziel, den LC-80 mit verschiedenen Takten zu betreiben - bis hin zu einem statischen Takt (das geht wirklich noch, da der Z80 statische Register besitzt). Zusätzlich verfügt dieser Rechner über entsprechend zu steuernde Treiberstufen plus Treiberstufen zum Anzeigen der BUS-Zustände (binär sowie auch hexadezimal).

Arbeitsstand für das Projekt ist der 13.10.04

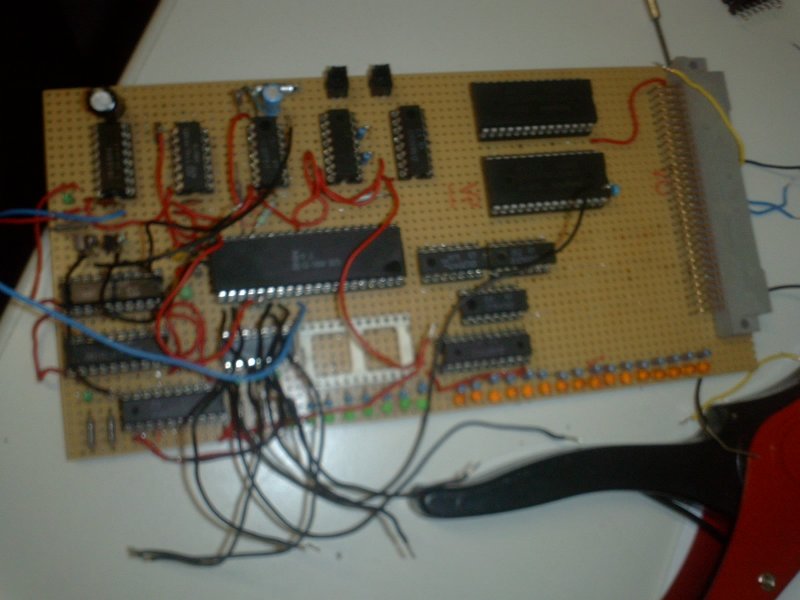

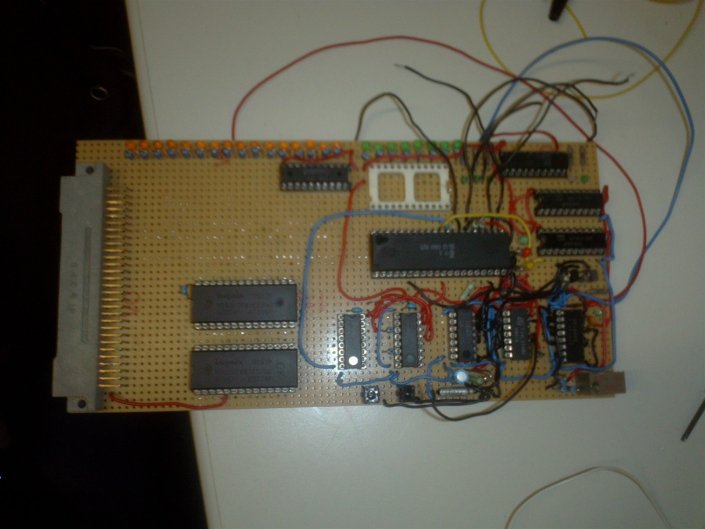

LC-80 mit 2 32KByte Statisch RAM und BUS-Verstärker

Rost's LC-80 Systemkern-Platine leer geräumt

Der BUS arbeitet schon im NMI-Betrieb

Der 32 KByte Statische RAM arbeitet ...

... und wird von der Decoder-Logik erkannt

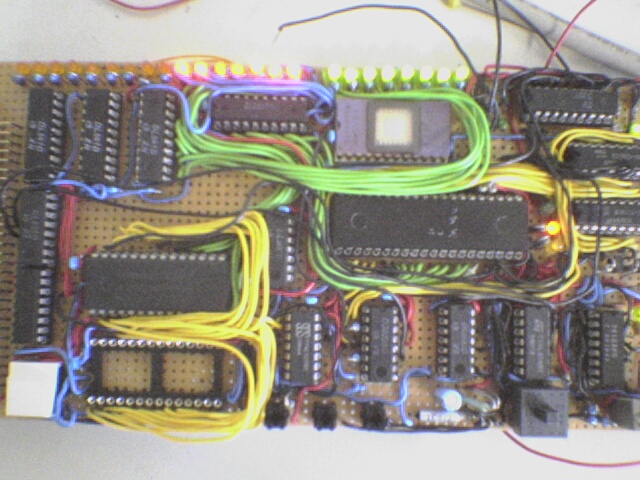

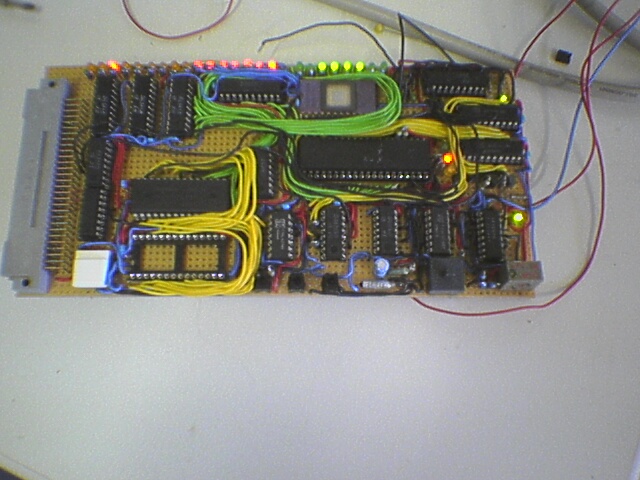

damit arbeitet am 18.10.04 der Rechnerkern

Geburtsstunde des Gesamtsystems soll nunmehr Ende Januar 2005 sein - wir melden uns dann mit Fotos wieder ;-)            -                 das war der Plan im Herbst 2004 - so genau lässt sich das jetzt 2020 nicht mehr nachvollziehen - wir sind dann eher fertig geworden. Der Kleine ist ein Meilenstein geworden, da er bereits sehr viel Featuers vorwegnahm: ... so gibt es einen frei verfügbaren PIO, einen CTC, einen SIO, sowie einen DMA-Controller. Und das auf kleinster Fläche mit interessanter Decodierung der Bezugasadressen. Die Leitungen der frei zugänglichen Peripherie-Bausteine sind nicht herausgezogen - dies kann durch ein späteres Projekt realiesiert werden. Die damals möglichen 32 K RAM lassen sich heute durch Ziehen einer einzigen Adressleitung auf das richtige PIN für 2,- € auf 64 K ziehen, was nicht ganz korrekt ist, da 8 K dem Betriebssystem gehören - auch weiterhin. Ich hab' aber für einen LC-80 keine Idee, ein selbst geschriebenes Programm auf mehr als 1 K auszudehnen - das wäre dann um Funktionstüchtigkeit zu erreichen, richtig schweißtreibend.

Arbeitsstand für das Projekt ist der 6.04.04

... sooouuu - da issser ;-)
