4.14. Bauformen Integrierter Schaltkreise

Letztmalig dran rumgefummelt: 14.02.08 05:32:27

	Die Bauformen selbst beständiger Schaltkreistypen haben und tun dies weiterhin, gewechselt zu neuen, leichter verarbeitbaren Gehäuseformen. So waren die Flatpacks insofern revolutionär, als dass sie die technologische Möglichkeit eröffneten, Leiterplatten für ein Bauelement nicht mehr mit Notwendigkeit zu bohren (oder auszustanzen). Auch die Materialarten der Gehäuse können heute durchaus noch variieren.
	1. DIL - Dual in Line 2. Flatpacks 3. Hybrids 4. Single in Line - SIM
	die Elektronikseiten Gehäuse-Bauformen begrenzt verwendbar - selbst aufpassen, ab welcher Stelle es Blödsinn wird ;-) Wissen für Fortgeschrittene der Informatik

1. DUAL in LINE

	Das Dual In Line-Raster kurz DIL ist die vormals häufigste Bauform intergrierter Schaltkreise gewesen und hat für Laborversuche nichts von ihrer Bedeutung verloren. Sie sind auch im Amateurbereich leicht zu verarbeiten und verfügen auch über mechanische Festigkeit.

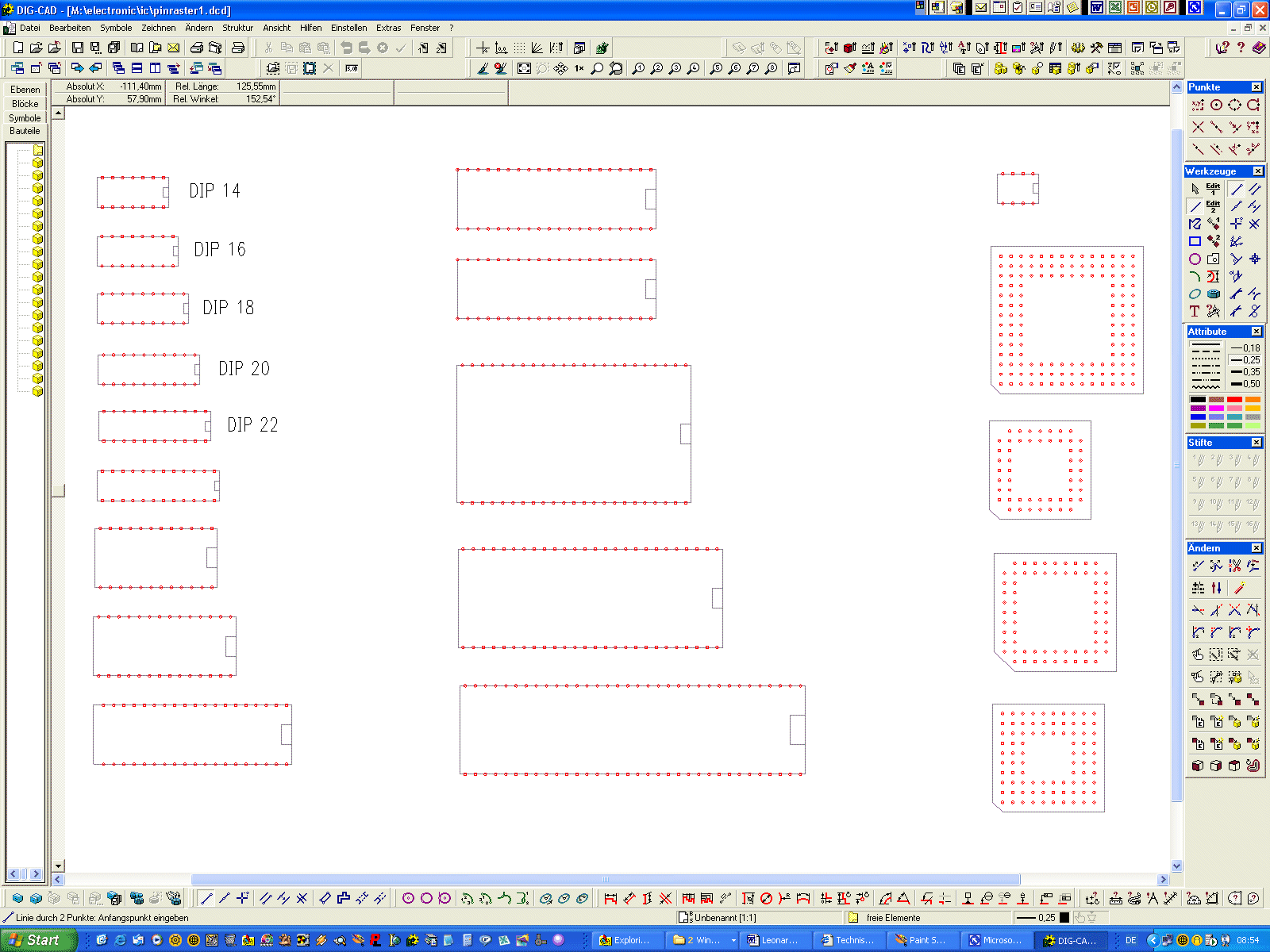

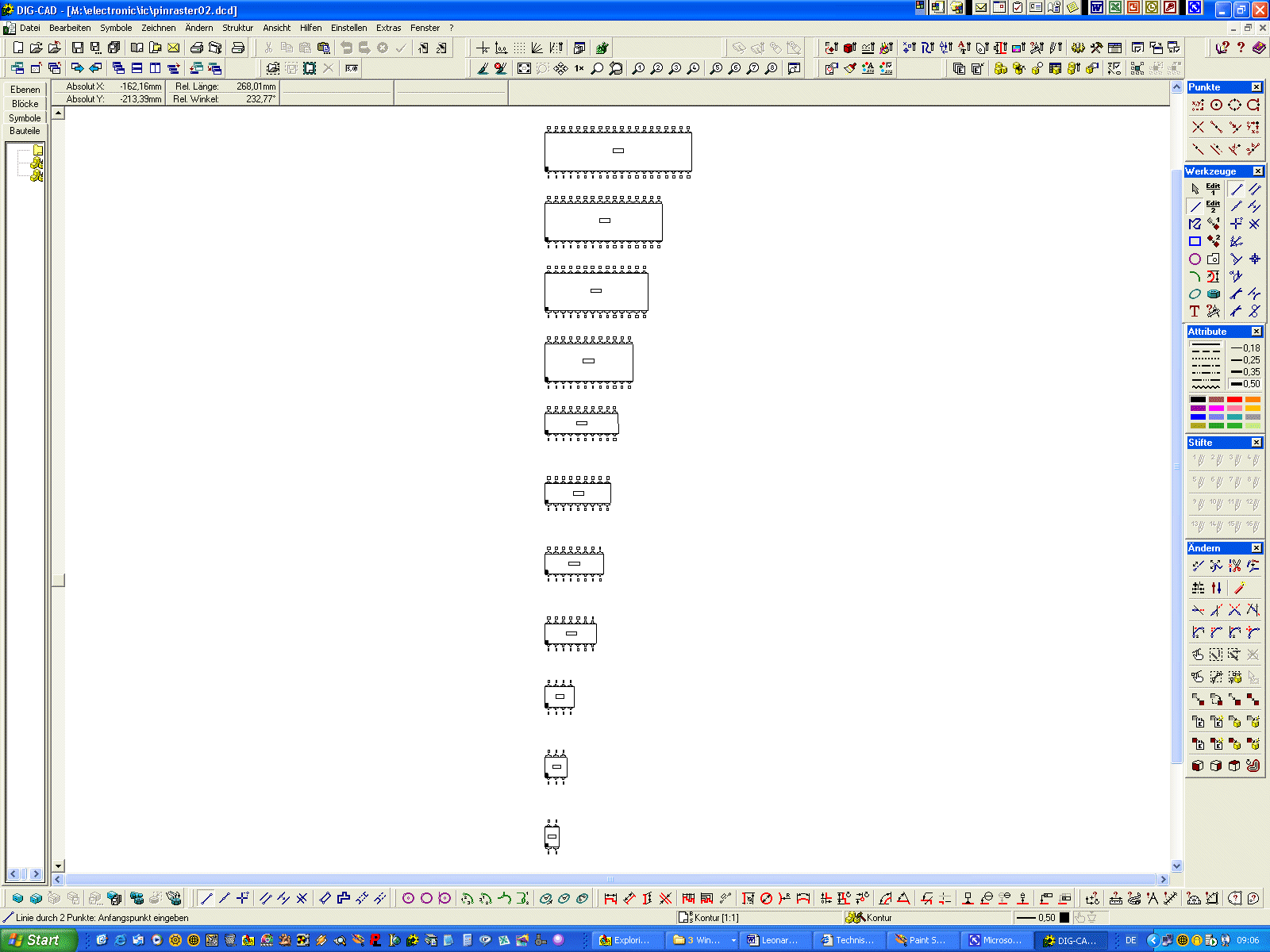

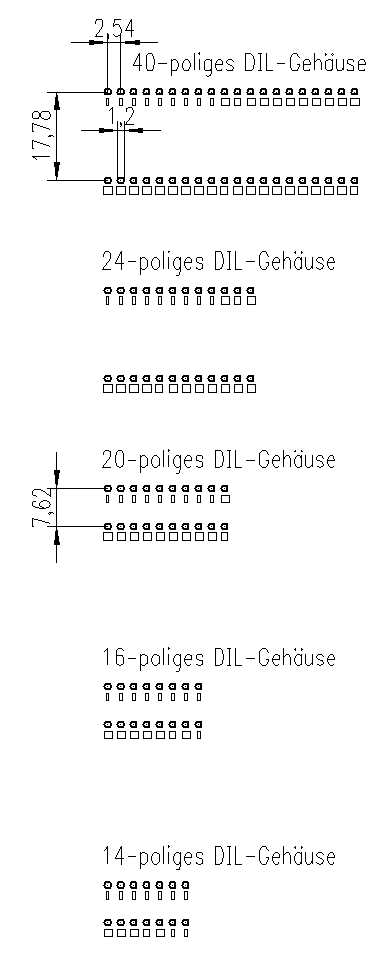

	Maße für die Darstellung von DIL-Schaltkreisen - Grundraster ist der 2,54 mm - also 1/10 Zoll-Raster Maße für die Darstellung von DIL-Schaltkreisen - als DidCAD 4.0-Datei Allgemeine Bauformen von IS Allgemeine Bauformen von als DigCAD 4.0-Datei Allgemeine Bauformen von IS Allgemeine Bauformen von IS
