5.0. Technische Basis von-GPS-Systemen

Letztmalig dran rumgefummelt: 23.03.16 18:37:52

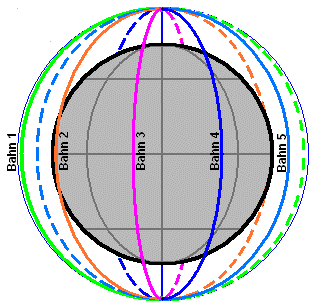

Das heutige Global Positioning System verwendet 25–30 Satelliten in 20200 km Höhe und Bahnen mit 55° Neigung gegenüber dem Äquator. Eine sehr ähnliche Konfiguration verwenden auch GLONASS (mit leicht höherer Inklination, um höhere Breiten besser abzudecken) und das europäische System Galileo, wohingegen BeiDou eine ähnliche Zahl Satelliten auf 22000 km hohe, geosynchrone und geostationäre Bahnen verteilt. In allen Fällen ist das Ziel, zu jedem Zeitpunkt an jedem Punkt der Erde eine gewisse Zahl Satelliten (mindestens vier, in der Praxis mindestens sechs bis acht) über dem Horizont zu haben. Die Bahnhöhe bedeutet aufwendigere Starts, doch sind die Satelliten jeweils lange über einem Ort sichtbar und auch ihre Lebensdauer ist lang (10-15 Jahre). Die Hochfrequenztechnik ist soweit fortgeschritten, dass die mit nur etwa 50 Watt abgestrahlten Signale auf der Erde noch gut messbar sind. Die derzeit meisten Satelliten haben Massen um 2000 kg und tragen je 2 Atomuhren auf Cäsium- oder Rubidium-Basis. Hinzu kommen die Bodenstationen, die die Satellitenbahnen mit hoher Präzision vermessen und diese Daten den Satelliten zugänglich machen müssen. Die Kenntnis der Bahnen ist für eine genaue Positionsbestimmung unerlässlich.

1. Wie funktioniert das GPS-System generell?
2. Fehler & Fehlerkorrektur
3. Informationstheorie nach Shannon

GPS-Systeme

Prinzip der Satelliten-Navigation

begrenzt verwendbar - selbst aufpassen, ab welcher Stelle es Blödsinn wird ;-)

Basiswissen der Informatik

Wissen für Fortgeschrittene der Informatik

Informatik-Profi-Wissen

Quellen:

Lehr- und Übungsbuch Informatik Band 1 - 5 Seite ???

Technische und Theoretische Informatik Seite ???

1. Wie funktioniert das GPS-System generell?

Als Navigationssatelliten werden künstliche Erdsatelliten bezeichnet, die zur Positionsbestimmung von Land-, Wasser- und Luftfahrzeugen dienen.

Zu diesem Zweck strahlt der Satellit – dessen Umlaufbahn genau vermessen wird – Funksignale aus, die von Messgeräten auf der Erde empfangen und analysiert werden. Früher verwendete man Frequenzen zwischen 100 und 500 MHz (Meter- und Dezimeterwellen), heute bis zu 20 GHz (Zentimeterwellen).
Grundlage ist die Entfernungsmessung zwischen dem Empfänger und der laufenden Satellitenposition. Sie kann auch mittels „Pseudostrecken“ (Pseudoranging) oder dem Dopplereffekt (Hyperbelnavigation) erfolgen. Zur Stromversorgung dienen Solarzellen, als Zeitnormal Atomuhren (früher Quarz-Oszillatoren), zur Bahnbestimmung ein Netz von Beobachtungsstationen mit zugehörigem Datenzentrum.
Die erste verlässliche Satellitennavigation war in den 1960er-Jahren das Transit-NNSS-System der USA. Es benutzte den aus der Satellitenbewegung resultierenden Doppler-Effekt, der an codierten Zeitmarken in den Funksignalen der Transit-Satelliten gemessen wurde.
(Für Zwecke der Bahnbestimmung wurde die Methode bereits nach den ersten erfolgreichen Satellitenstarts Sputnik 1 und Explorer 1 angewandt.)
Die Dopplershifts wurden aufgezeichnet und 1 Minute lang integriert, was den Entfernungsdifferenzen der betreffenden Satellitenörtern zum Empfänger entspricht. Aus diesen hyperbolischen Standlinien ergab sich online die Schiffsposition auf etwa 50 m genau (allerdings nur 15–30 mal pro Tag),
Da jede Dopplermessung direkt mit Geschwindigkeiten bzw. ihren Differenzen zu tun hat, konnte so auch die Eigengeschwindigkeit der Fahrzeuge sowie die Erdrotation erfasst werden. Außerdem wurde das NNSS-System für die Landesvermessung eingesetzt: mit zwei oder mehr Empfängern vorgenommene Simultanmessungen auf weit entfernten Vermessungspunkten konnte die Raumstrecke zwischen ihnen genau bestimmt werden. Die Auswertung mit speziellen Differenzmethoden (Schnitt von Hyperboloiden) ergab im postprocessing Positionen auf etwa ±50 cm.
Weiterentwickelte Navigationssatelliten der 1970er-Jahre (Typ NOVA) hatten spezielle Beschleunigungsmesser an Bord, um die nicht-gravitativen Kräfte auf die Satellitenbahnen zu eliminieren. Dadurch konnte die Navigation weltweit auf 20 Meter Genauigkeit gesteigert werden, und in längeren Messkampagnen der Landesvermessung sogar auf ±20 cm.
Doppler-Verschiebungen misst auch das von Frankreich entwickelte Satellitensystem Doppler Orbitography and Radiopositioning Integrated by Satellite (DORIS). Die Messungen erfolgen allerdings nicht am Boden, sondern in den Raumsonden selbst, was den Aufwand senkt. Der heutige Schwerpunkt von DORIS ist aber nicht die Navigation, sondern die Überwachung der Erdrotation, der Ionosphäre und des geodätischen Bezugsystems.

Zweiwegmessungen und GPS-Pseudostrecken
Andere Systeme (z. B. PRARE) tragen Transponder, um die von einer Bodenstation eintreffenden Funksignale zu beantworten (ähnlich dem Sekundärradar). Diese Zweiwegmessung erlaubt – im Gegensatz zu GPS – eine echte Laufzeitmessung und eine bessere Erfassung der atmosphärischen Refraktion.
Alle heutigen Globalen Navigations-Satellitensysteme (GPS, GLONASS, Galileo oder BeiDou) arbeiten nicht – wie oft behauptet – mit echter Laufzeitmessung der codierten Signale (siehe Trilateration), sondern mit Pseudostrecken. Sie bedeuten eine Entfernungsmessung, bei der alle Messstrecken um einen konstanten Betrag vom wahren Wert abweichen, weil die Satelliten- und Empfängeruhren nur genähert synchronisierbar sind. Der Moment, in dem das Signal im Empfänger eintrifft, wird in dessen Zeitsystem registriert und die kleine Zeitdifferenz δ_t gemeinsam mit den Ortskoordinaten als Unbekannte bestimmt. Daher genügen auch nicht die Distanzmessung zu drei Satelliten (Schnitt dreier Kugeln), sondern ein vierter wird benötigt. Tatsächlich sind meist ohnehin 6–10 Satelliten über dem Horizont, sodass die geometrisch beste Konstellation gewählt werden kann (siehe die Genauigkeitsparameter PDOP und GDOP). Moderne Geräte können die Signale mehrerer Systeme empfangen und parallel auswerten, so dass Genauigkeit und Verfügbarkeit erhöht werden.

2. Fehler & Fehlerkorrektursysteme

Seit Beginn der 90er Jahre haben weltweit eine Vielzahl maritimer Verwaltungen zur Verbesserung der Positionsgenauigkeit des Global Positioning Systems (GPS) Referenzsysteme auf geodatisch exakt vermessenen Positionen errichtet. Diese Systeme senden differentielle GPS-Korrekturdaten (DGPS) im Mittelwellenbereich (MW) aus.

... Toleranz beim Einmessen ... Toleranz beim Ziel einpeilen ... good Case ... bad Case ... realer Aktionsradius

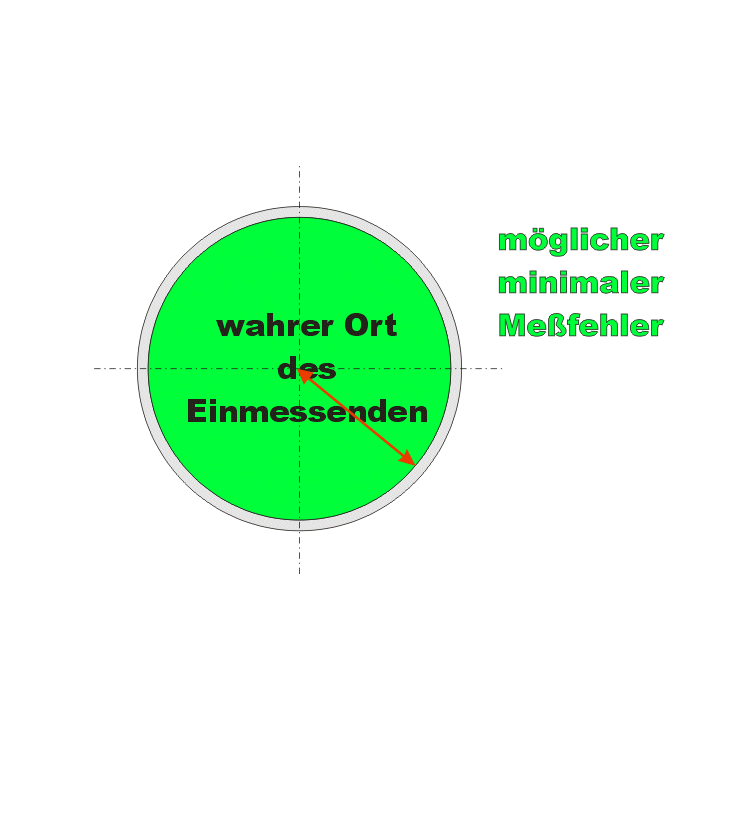

Meßfehler Nummer 1

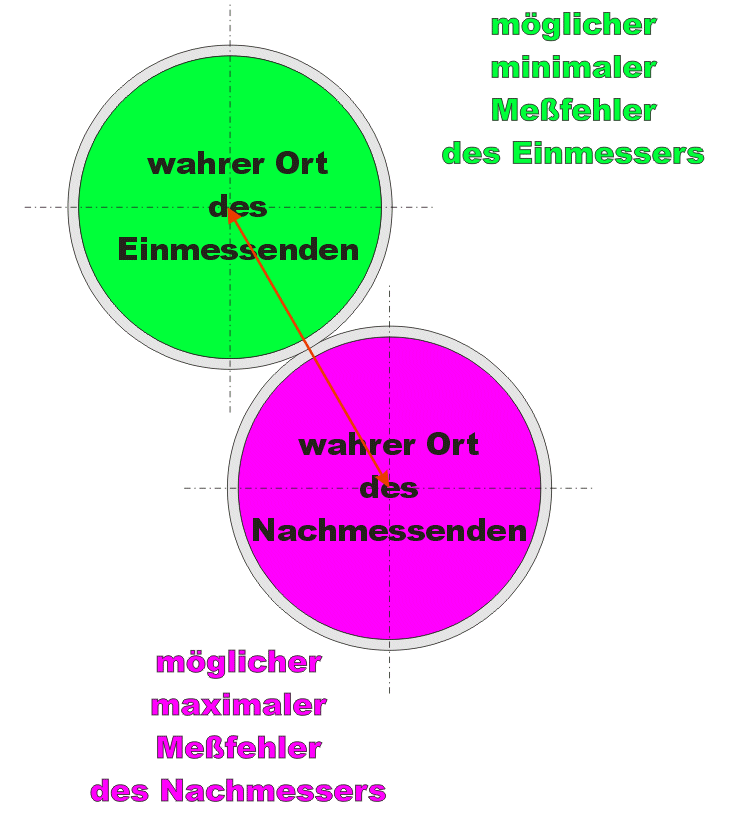

Meßfehler Nummer 2

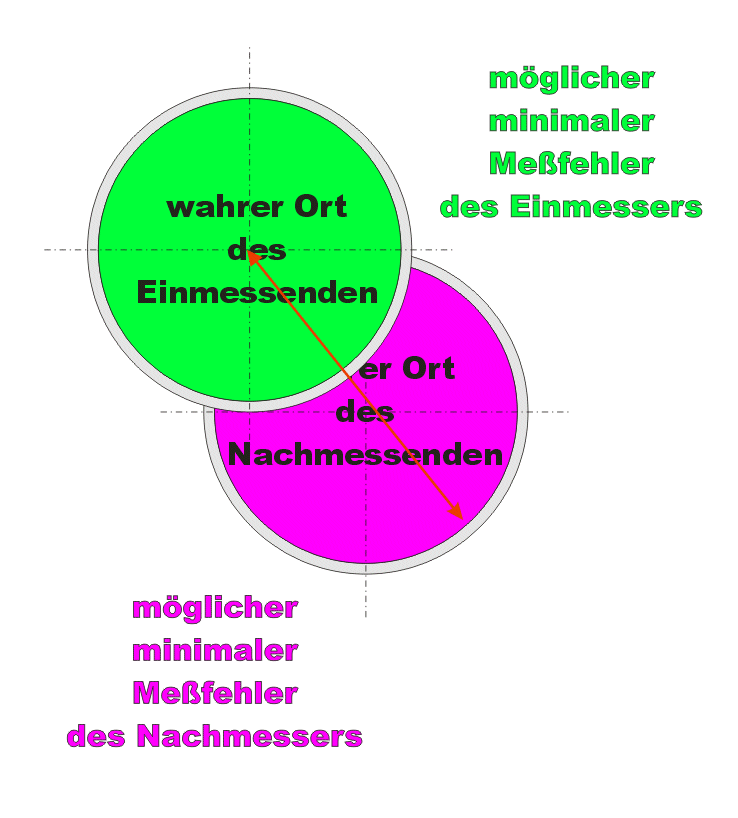

mittlerer Fehler

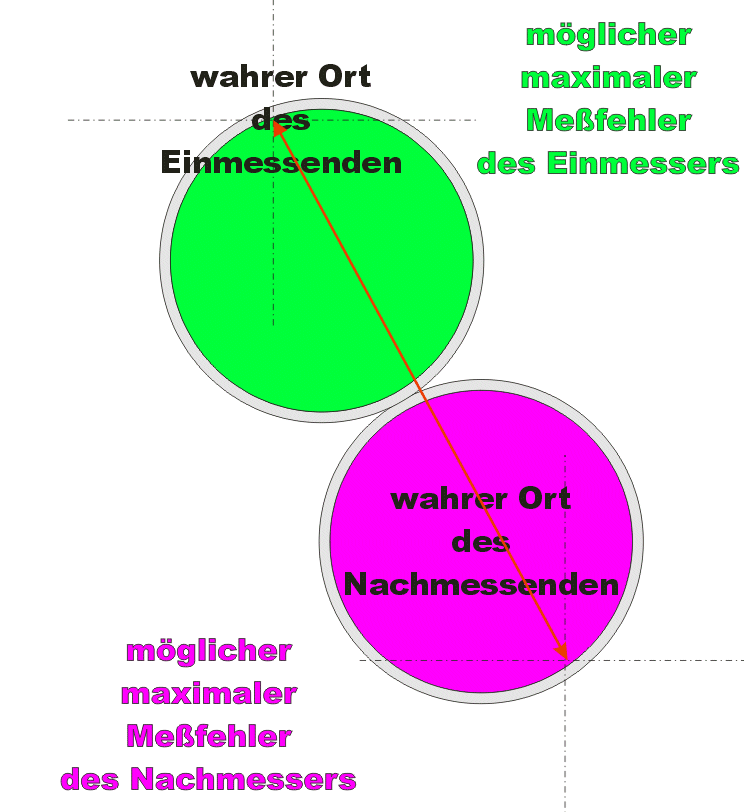

maximaler Fehler

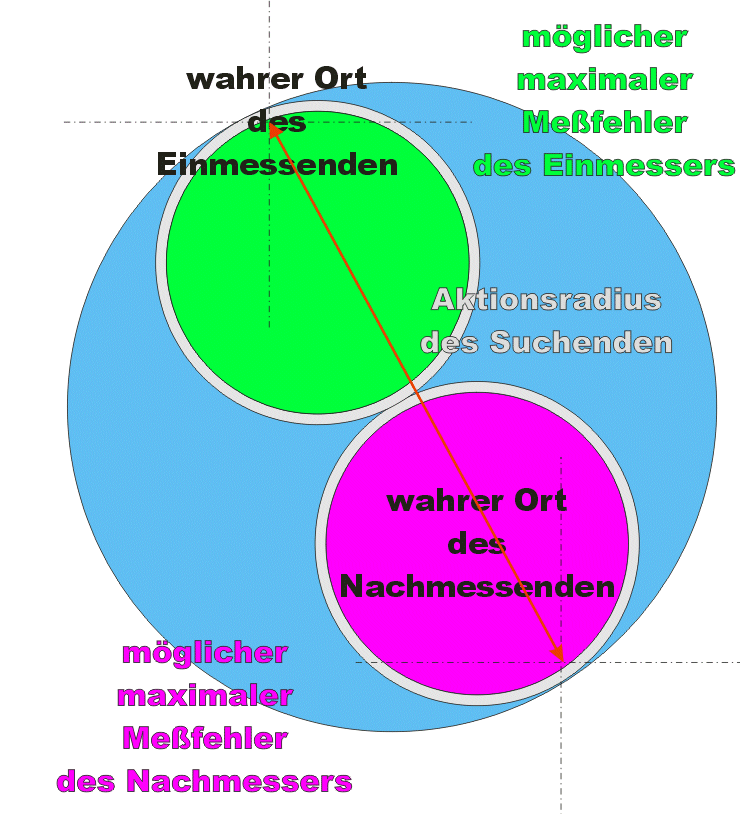

Aktionsradius

3. Bodenstationen


	Das Formularfenster stellt das zentrale visuelle Entwicklungstool von Delphi dar.
	Das Formular wird uns als ein erstes Objekt begegnen, das sich durch typische Eigenschaften wie Höhe, Breite, Position, Farbe, Aufschrift (Caption) u. a. auszeichnet.
	Andererseits ist das Formular aber vor allem Träger von Steuerelementen wie z.B. Buttons, Eingabefenster, Ausgabefenster, Menüs usw.
