UTM - Referenzsystemsystem

Letztmalig dran rumgefummelt: 24.01.12 19:14:25

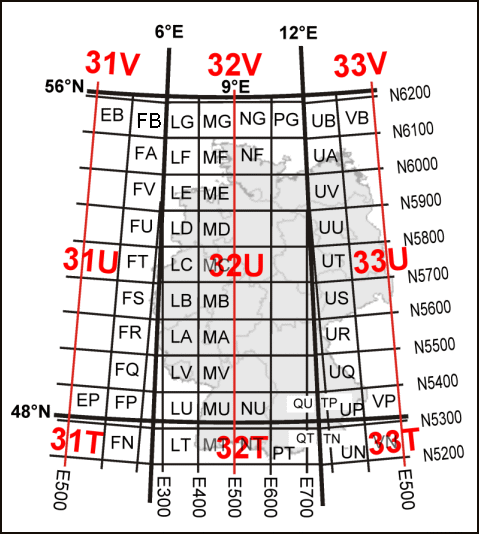

	Das Military Grid Reference System (MGRS, im deutschen Sprachraum auch UTM-Referenzsystem, UTMREF) ist ein Planquadrat-orientiertes geografisches Meldesystem und basiert auf dem UTM-Koordinatensystem. Aufteilung der deutschen UTM-Zonen in Gitterquadrate.Die Meridianstreifen des UTM-Koordinatensystems werden in Planquadrate mit 100 km Seitenlänge gegliedert. Diese Planquadrate werden mit einem zweistelligen Buchstaben-Code durchnummeriert, wobei - wie auch beim UTM-System - die Buchstaben "I" und "O" ungenutzt bleiben, um Verwechslungen mit 1 und 0 auszuschließen. Dieses Buchstabenpaar für den Ost- und Hochwert des Planquadrats wird dem Zonennummer/Band-Code des UTM-Systems angefügt. Innerhalb dieser Planquadrate werden geografische Angaben nun als Offsets zur südwestlichen Ecke des jeweiligen Planquadrats formuliert, wobei die Auflösung - zwischen 10 km und 1 m - nicht explizit angegeben wird, sondern aus der Zahl der Stellen des angefügten Zahlenpaares entnommen wird. Beide Zahlen sind per Definition immer gleich lang. Zwei einstellige Zahlen bezeichnet ein 10-km-Planquadrat, zwei fünfstellige Zahlen bezeichnen einen bestimmten Quadratmeter Erdoberfläche. Auf diese Art und Weise lassen sich extrem kompakte geografische Angaben formulieren. Ein geografische Angabe im UTM-Referenzsystem setzt sich also zusammen aus der UTM-Zone, nummeriert von 1 bis 60. dem UTM-Band, einem Buchstabe zwischen C und X der Bezeichnung des einzelnen Planquadrats, bestehend aus dem Buchstabenpaar für den Easting- und Northing-Wert. einem Zahlenpaar gleicher Stellenzahl zwischen 1 und 5.
	1. Dezimale Gradangaben 2. Kartenbezugssysteme 3. Positionsangabesysteme 4. Grid-Typen 5. Möglichkeiten zur Angabe von Koordinaten
	Grids UTM-Referenzsystem begrenzt verwendbar - selbst aufpassen, ab welcher Stelle es Blödsinn wird ;-) Basiswissen der Informatik Wissen für Fortgeschrittene der Informatik Informatik-Profi-Wissen
	Quellen: Lehr- und Übungsbuch Informatik Band 1 - 5 Seite ??? Technische und Theoretische Informatik  Seite ???

1. Dezimale -Gradangaben

2. Dezimalgrad-Umrechnungsverfahren

	hghhhggggggggggggggggggggggggggggggggggggggggggg hhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhh jjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjj kkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkkk kkkkkkkkkk
	erstmalig auf diese Problem gestoßen bin ich völlig unvorbereitet auf Schloss Augustusburg
	Umrechnung Grad/Minuten/Sekunden in Dezimalgrad Beispiel 16° 19' 28,29" sind wie viel Dezimalgrad? Lösung: Sekunden durch 60 dividieren Minuten addieren Ergebnis durch 60 dividieren Gradzahl addieren Ergebnis: 16° 19' 28,29" = 16,324525° Umrechung Dezimalgrad in Grad/Minuten/Sekunden Beispiel 48,177455556° (Dezimalgrad) sind wie viel Grad, Minuten, Sekunden? Lösung: der ganzzahlige Anteil sind Grad: 48 davon den Nachkommaanteil mit 60 multiplizieren, der ganzzahlige Anteil sind Minuten: 10 davon wiederum den Nachkommaanteil mit 60 multiplizieren, sind Sekunden: 38,84 Ergebnis: 48,177455556° = 48° 10' 38,84"

3. Positionsangabesysteme

	Gradnetze sowie Kartenbezugssysteme sind weltweit alles andere als standardisiert - sie sind in vielen Ländern sowie Regionen historisch gewachsen und bieten eben nicht nur Nachteile. Die Vielzahl macht es jedoch notwendig, sich mit Einzelsystemen auseinander zu setzen - Amateurfunker aber auch Geocacher haben hier ein gemeinsames Problem.
	Positionsangaben Dezimalangabe Dezimalgrad

4. Grid-Typen

	Das Formularfenster stellt das zentrale visuelle Entwicklungstool von Delphi dar.

5. Möglichkeiten zur Angabe von Koordinaten

Abgeguckt ist die Idee wahrscheinlich mal wieder der Bionik, und wenn nicht: gemacht wird es letztendlich genauso, wie es uns die Natur vormacht: wir berechnen eigentlich nur die Laufzeitunterschiede zur Bestimmung der geographischen Position. Für die Trennung von rechts und links macht uns unser Ohr dies auf natürliche Weise vor - und technisch ist es nur ein geringer Mehraufwand, dies auch noch für "oben" und "unten" zu trennen.

Das Formularfenster stellt das zentrale visuelle Entwicklungstool von Delphi dar.
