	Die Beschreibung von realen Systemen in einer Datenbank setzt die Schaffung eines Datenmodells des Systems voraus. Dazu ist eine Sprache notwendig, in der dieses Modell beschrieben werden kann. Unterschiedliche Sprachen führen dann auch zu unterschiedlich organisierten Datenbanksystemen. Beschreiben wir die „Welt“ als eine Menge von Objekten (Entities), zwischen denen beliebige Beziehungen (Relations) bestehen, dann erhalten wir ein Netzwerk, in dem die Objekten durch unterschiedliche Beziehungen miteinander verknüpft sind.
	1. ... setzen wir mal MINIMUM & MAXIMUM mal zueinander ins Verhältnis 2. Relationships 3. Master-Slave-Beziehungen zwischen Entity-Typen 4. Kardianlitäten 5. Übungen
	Datenbanken Logo für die MiniMax-Beziehungen Hinweis: dieses Logo entstand im Informatikunterricht der Jahrgangsstufe 8 im Schuljahr 2010/2011 im Rahmen des Vektorgrafik-Projektes und ist eine Arbeit von Martin Käßner ;-) begrenzt verwendbar - selbst aufpassen, ab welcher Stelle es Blödsinn wird ;-) Wissen für Fortgeschrittene der Informatik

	Die Beschreibung von realen Systemen in einer Datenbank setzt die Schaffung eines Datenmodells des Systems voraus. Dazu ist eine Sprache notwendig, in der dieses Modell beschrieben werden kann. Unterschiedliche Sprachen führen dann auch zu unterschiedlich organisierten Datenbanksystemen. Beschreiben wir die „Welt“ als eine Menge von Objekten (Entities), zwischen denen beliebige Beziehungen (Relations) bestehen, dann erhalten wir ein Netzwerk, in dem die Objekten durch unterschiedliche Beziehungen miteinander verknüpft sind.

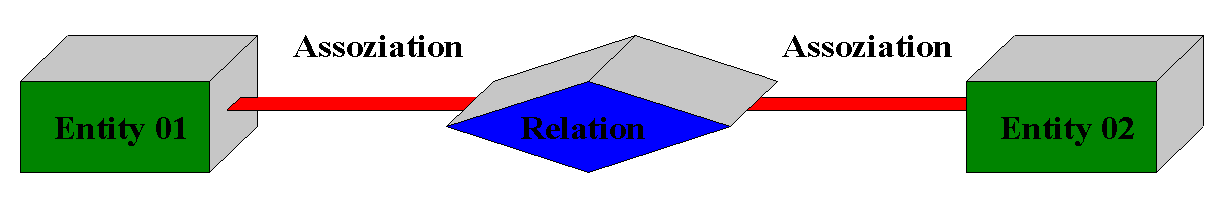

	Mit der Entity-Relationship-Modellierung werden vier Ziele verfolgt Redundanzarme und konsistente Datenspeicherung Sicherung der Integritätsprüfung bei der Datenmanipulation Verweisstruktur bei der Datenabfrage Sicherung der Zugriffsrechte auf bestimmte Komponenten eines Datenbestandes Allgemeines Entity-Relationship-Modell
	Eine Objektklasse (z.B. die der Schüler) wird durch eine Reihe von Attributen beschrieben, die insgesamt ein abstraktes Schema dieser Klasse bilden. Wählen wir als Attribute des Objekts „Schüler“ die Größen (NAME, ALTER, KLASSE, ZENSUR-DU, ZENSUREN, ...), dann wird ein bestimmter Schüler zu einem bestimmten Zeitpunkt beschrieben, indem jedem dieser Attribute ein konkreter Wert zugeordnet wird. Die Kombination (Meier, 16, 10b, 2.3, 1, 4, 2 ...) bildet eine Instanz der Objektklasse Schüler und beschreibt den konkreten Schüler „Meier“ aus Sicht der Schulverwaltung. Die Attributwerte können unveränderlich (NAME) oder veränderlich (ALTER) sein. Kennt eine Datenbeschreibungssprache Objekte (Entities) und beliebige Beziehungen, dann können solche Netzwerke mit ihr beschrieben werden. Sie führt zu Netzwerk-Datenbanken Lässt man zur Beschreibung eines Systems nur hierarchische Beziehungen neben den Objekten zu, dann kommt man zu einer hierarchischen Datenbank Beispiele zur Datenmodellierung nach CODD Beispiele für Entity-Relationships innerhabb einer Schule

Beispiele für Entity-Relationships innerhabb einer Schule

Eine Objektklasse (z.B. die der Schüler) wird durch eine Reihe von Attributen beschrieben, die insgesamt ein abstraktes Schema dieser Klasse bilden. Wählen wir als Attribute des Objekts „Schüler“ die Größen (NAME, ALTER, KLASSE, ZENSUR-DU, ZENSUREN, ...), dann wird ein bestimmter Schüler zu einem bestimmten Zeitpunkt beschrieben, indem jedem dieser Attribute ein konkreter Wert zugeordnet wird. Die Kombination (Meier, 16, 10b, 2.3, 1, 4, 2 ...) bildet eine Instanz der Objektklasse Schüler und beschreibt den konkreten Schüler „Meier“ aus Sicht der Schulverwaltung. Die Attributwerte können unveränderlich (NAME) oder veränderlich (ALTER) sein.

• Kennt eine Datenbeschreibungssprache Objekte (Entities) und beliebige Beziehungen, dann können solche Netzwerke mit ihr beschrieben werden. Sie führt zu Netzwerk-Datenbanken

• Lässt man zur Beschreibung eines Systems nur hierarchische Beziehungen neben den Objekten zu, dann kommt man zu einer hierarchischen Datenbank

• Beispiele zur Datenmodellierung nach CODD



Entität 1	Entität 2	Beziehung	Beziehungstyp
Jahr	Tage	hat	1 m p 0 n	:	1 0 m n p
Projektleiter	Lehrer	ist	1 m p 0 n	:	1 0 m n p
Schüler	Projekteilnehmer	ist	1 m p 0 n	:	1 0 m n p
LKW	Straße	befährt	1 m p 0 n	:	1 0 m n p
Krankenhaus	Betten	besitzt	1 m p 0 n	:	1 0 m n p
Sparkasse	Personen	Kunden	1 m p 0 n	:	1 0 m n p
Parteien	Person	ist Mitglied	1 m p 0 n	:	1 0 m n p
Haus	Besitzer	gehört	1 m p 0 n	:	1 0 m n p
Kurs	Schüler	besucht	1 m p 0 n	:	1 0 m n p
Person	Fingerabdruck	hat	1 m p 0 n	:	1 0 m n p
Schiff	Taufe	hat/hatte	1 m p 0 n	:	1 0 m n p
Insel	Entdecker	hat	1 m p 0 n	:	1 0 m n p
Planet	Monde	besitzt	1 m p 0 n	:	1 0 m n p
Schüler	Computer	arbeitet	1 m p 0 n	:	1 0 m n p
Erfindung	Erfinder	hat	1 m p 0 n	:	1 0 m n p
Haus	Baustelle	hat	1 m p 0 n	:	1 0 m n p
Datei	Erstelldatum	hat	1 m p 0 n	:	1 0 m n p
Personen	Unterschriften	besitzt	1 m p 0 n	:	1 0 m n p
Ärzte	Patienten	besuchen	1 m p 0 n	:	1 0 m n p
Kunden	Geschäfte	sucht auf	1 m p 0 n	:	1 0 m n p
Bücher	Autoren	hat geschrieben	1 m p 0 n	:	1 0 m n p
Datei	Datenträger	steht	1 m p 0 n	:	1 0 m n p
Pflanzen	Namen	hat	1 m p 0 n	:	1 0 m n p
Internetseiten	Adressen	hat	1 m p 0 n	:	1 0 m n p
Internetseiten	Links	besitzt	1 m p 0 n	:	1 0 m n p
Autos	Kfz-Briefe	hat	1 m p 0 n	:	1 0 m n p
Maler	Bilder	malt	1 m p 0 n	:	1 0 m n p
Person	Mail-Adresse	hat	1 m p 0 n	:	1 0 m n p
