Entiies - die Objekte und Relationships - die Art ihrer Beziehung

• Lehr- und Übungsbuch Informatik Band 1 - 5 Seite ???
• Technische und Theoretische Informatik  Seite ???

Entiies - die einzelnen Objekte und Entity-Types - die Gesamtmenge all der Objekte, welche sich durch gemeinsame Merkmale beschreiben lassen

• Ein Entitytyp ist eine Zusammenfassung von relevanten Objektenkriterien mit gemeinsamen Merkmalen Attributen), welche sich jedoch in mindestens einem Kriterium voneinander unterscheiden.
• Entities sind die in der mindestens zweiten Normalform stehenden in einem Relationship vereinten Tabellen eines Diskurses - ist'n toller Satz - stimmt aber - und sagt weiter nichts, als dass mehrere Tabellen mit dem Ziel geschaffen wurden, Redundanzen auf ein Minimum zu reduzieren ;-)

Entity-Type-Modell

• der Datensatz wird als Tupel, Objekt oder Entity bezeichnet
• Dateneinträge sind Merkmalswerte (Attributwerte)
• Feldnamen werden als Attribute bezeichnet
• Alle erfassten Entities ergeben in Summe einen Entitytyp
• die Gesamtheit der Datenbasis wird unter dem Begriff Diskurs verwaltet

• Eine Entität ist eine Zusammenfassung von relevanten Objektenkriterien mit gemeinsamen Merkmalen, welche sich jedoch in mindestens einem Kriterium voneinander unterscheiden - beschreibt genau eine Objektgruppe
  • ist redundanzfrei
  • ist konsistent widerspruchsfrei - ein LKW kann nicht zur gleichen Zeit auf zwei Straßen unterwegs sein!!!)
  • ist aktuell
  • ist d-Base-kompatibel
  • ist in sich geschlossen - das betrifft die Tupel  (alle Datensätze, die für die Betrachtung relevant sind, sind erfasst)
  • kann unvollständig in der Zahl der Attribute sein (Attribute bildet man evtl. aus Zugriffsrechten in verschiedenen Entities ab)
• jede Tabelle besitzt einen eindeutigen Tabellennamen (zehn Zeichen lang, keine Umlaute, mit Großbuchstaben zu notieren)
• innerhalb der Tabelle ist jeder Merkmalsname eindeutig und bezeichnet eine bestimmte Spalte mit der gewünschten Eigenschaft
• die Anzahl der Merkmale ist beliebig, die Ordnung der Spalten innerhalb der Tabelle bedeutungslos
• eines der Merkmale oder eine Merkmalskombination identifiziert eindeutig die Tupel innerhalb der Tabelle und wird als Primärschlüssel bezeichnet (jedes Entity sollte einen Primary Key besitzen!!!)
• die Attributwerte zur Objektbeschreibung sind einheitlich (Domain), das heißt nichts anderes, las: gleiche Merkmale werden durch gleiche Werte beschrieben
• die Anzahl der Tupel einer Tabelle ist beliebig, die Ordnung der Tupel innerhalb der Tabelle bedeutungslos
• Netzwerkrechte sind auf das komplette Entity gesetzt (entweder ich sehe alles oder gar nichts)
• ein Objekt - ein Tupel beschrieben durch seine Attribute: ein key_attribut - viele no_key_attributs
• gleiche Bezeichner in verschiedenen Entity-Types sind möglich - im Falle eines Relationships sogar notwendig
• setze das KEY-Attribut an erste Stelle - das entsräche der Erwartung

Schreibweisen für einen Entity

grafisch zur Darstellung der Entity-Relationships

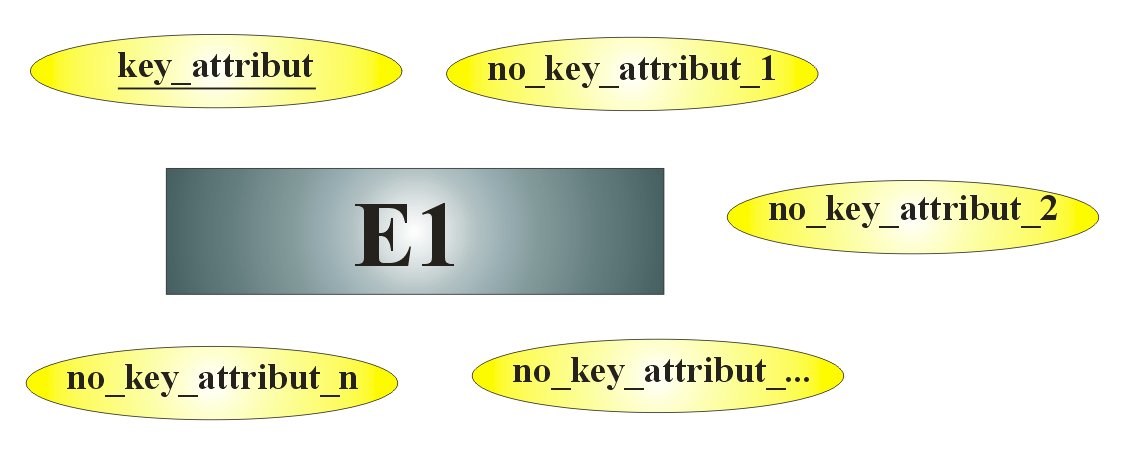

Grafische Darstellung einer Entität (Key-Attribut unterstrichen)

schriftlich zur Formulierung der Entität ohne Bezüge

ENTITÄTSNAME (KEY_ATTRIBUT, ATTRIBUT_1, ..., ATTRIBUT_n)

Notation einer Entität (Key-Attribut als erstes und unterstrichen)

Relationships - die Vermittlung zwischen den Objekten (Entity-Types) - wobei die Abhängigkeit der Objekte untereinander minimal sein sollte. Es muss in jedem Fall ein eindeutiger Schluss von einem Entity der einen Objektmenge (Entity-Type) zu mindestens einem Entity (Objekt) der anderen Menge möglich sein. Einen Spezialfall stellen dann die 0 : X-Beziehungen (Left-Outer-Join bzw. Right Outer-Join dar).

• beschreibt die Übergänge von einen Entity zum anderen
• jeder Bezeichner für ein Relationship sollte einmalig sein - muss dies, wenn es sich um m : n-Beziehungen handelt, da diese zu eigenständigen Entity-Types umgewandelt werden
• es wird angegeben, wie und wie vielfach sind Entitytypen aneinander gebunden
• die Vermittlung der Entity-Typen wird durch die Schlüssel der jeweils beteiligten  Typen vorgenommen
• mindestens einer der beiden Keys muss dabei ein Primary-Key sein
• das möglichst gleichlautende Attribut im anderen Entity-Type wird damit automatisch zum Forign-Key

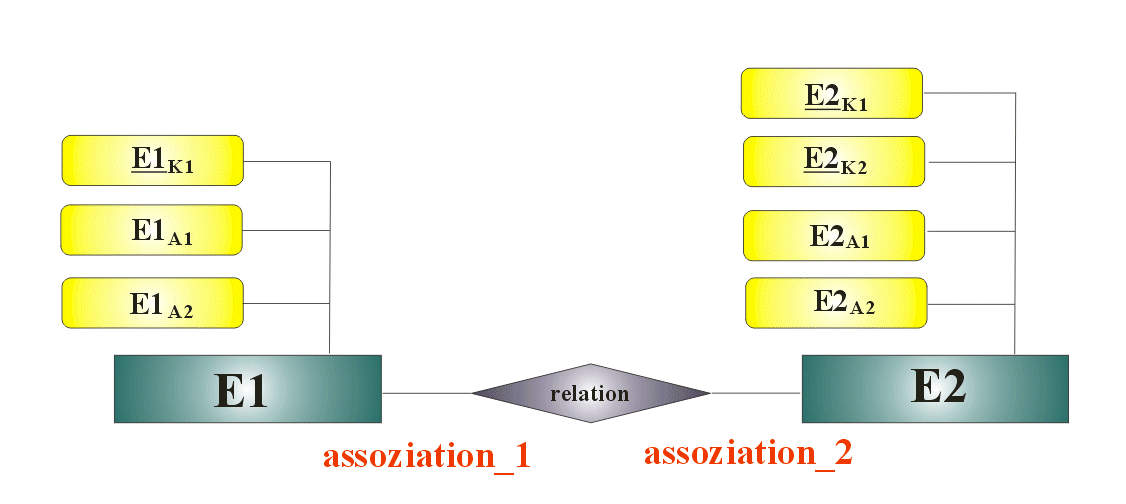

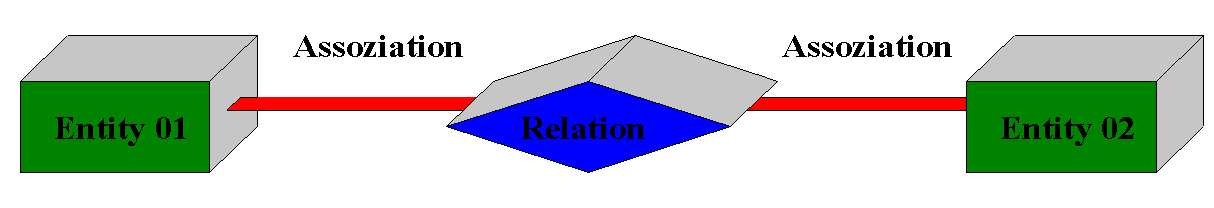

Allgemeines Entity-Relationship-Modell

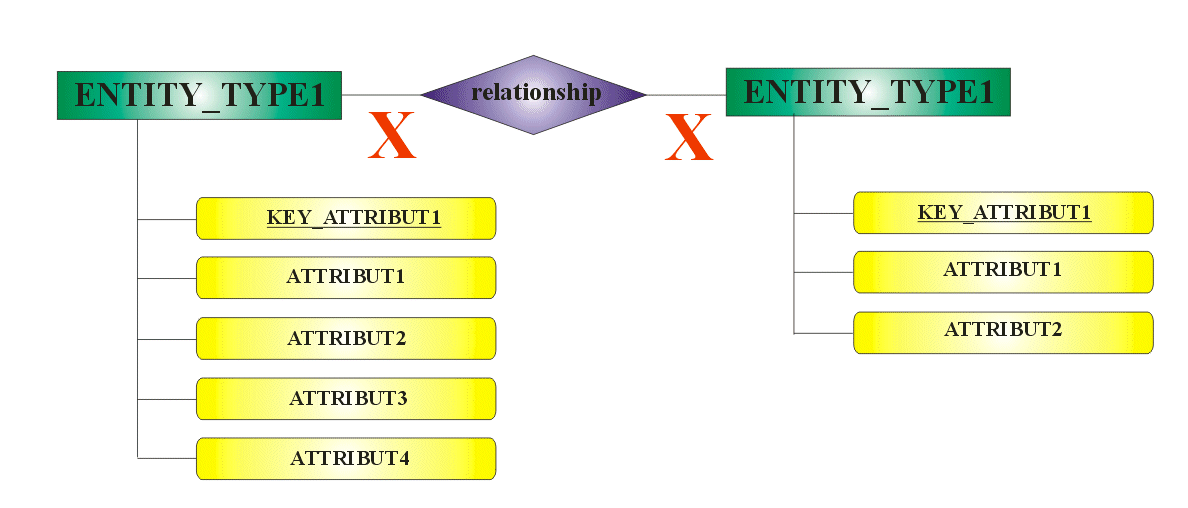

Allgemeines Entity-Relationship-Modell + Kardnalitäten + Attribute
