2.9. Schriftfelder und Stücklisten

Letztmalig dran rumgefummelt: 31.08.13 16:47:36

	Manche der dargestellten Darstellungsnormen haben sich überholt und werden in ihrem Geltungsbereich immer weiter eingeschränkt. Dennoch verbleiben genügend festgeschriebene Gestaltungsregeln für das Layout technischer Dokumentationen.
	1. Schriftfelder   2. Stücklisten   3. Wie arbeiten mit Maßstäben?
	CAD-Seiten Logo Zeichenblatt mit Schriftfeld begrenzt verwendbar - selbst aufpassen, ab welcher Stelle es Blödsinn wird ;-) Wissen für Fortgeschrittene der Informatik

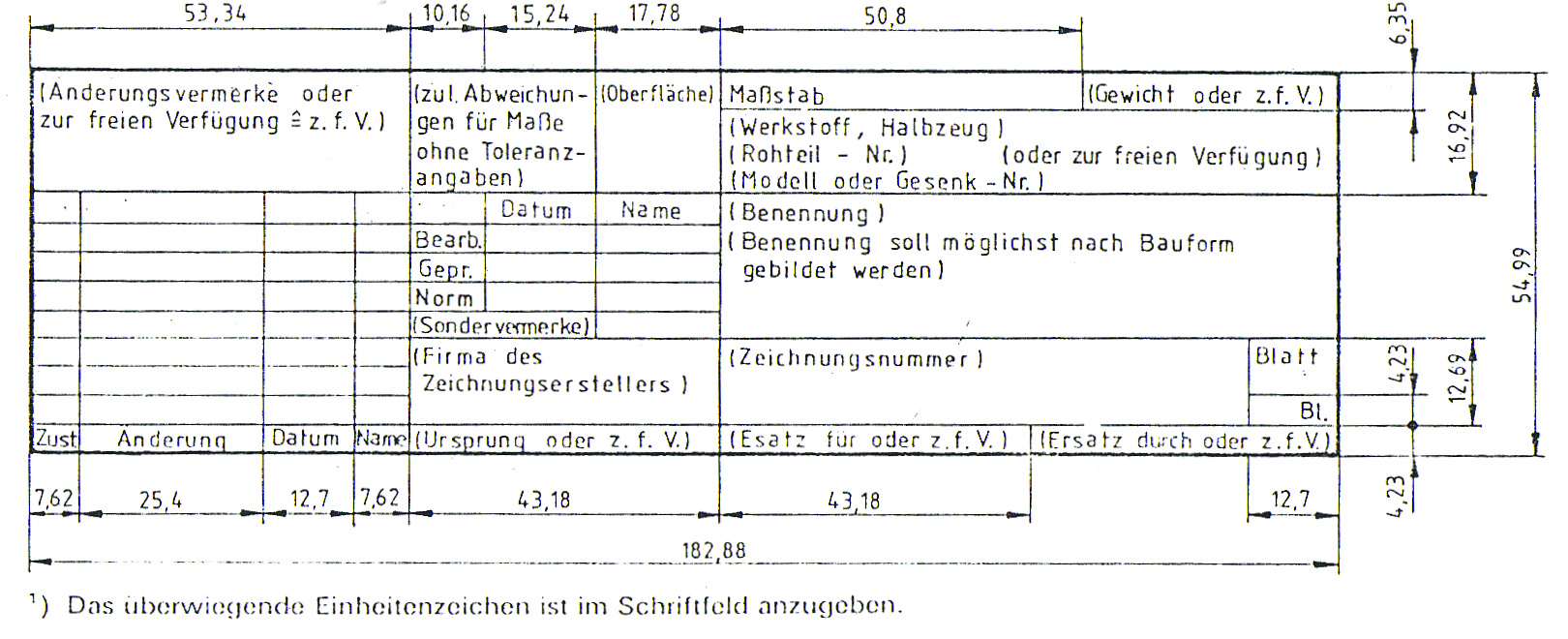

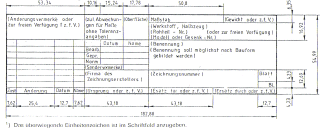

1. Schriftfeld nach DIN 6771-1 : 1970-12

	Nichts ist auf der einen Seite so genau beschrieben und wird andererseits so ungenau eingehalten, wie die Standards zur Schriftfeldfestlegung in technischen Dokumentationen. Für das Zeichnen von Hand sollte gelten: entweder vorgedrucktes Papier verwenden, oder aber die Maßangaben, deren Basis immer noch das Zollraster ist (deshalb die sehr krummen Maße). Die Maße für die Schriftfelder gelten auch auch Format A3 und größer.

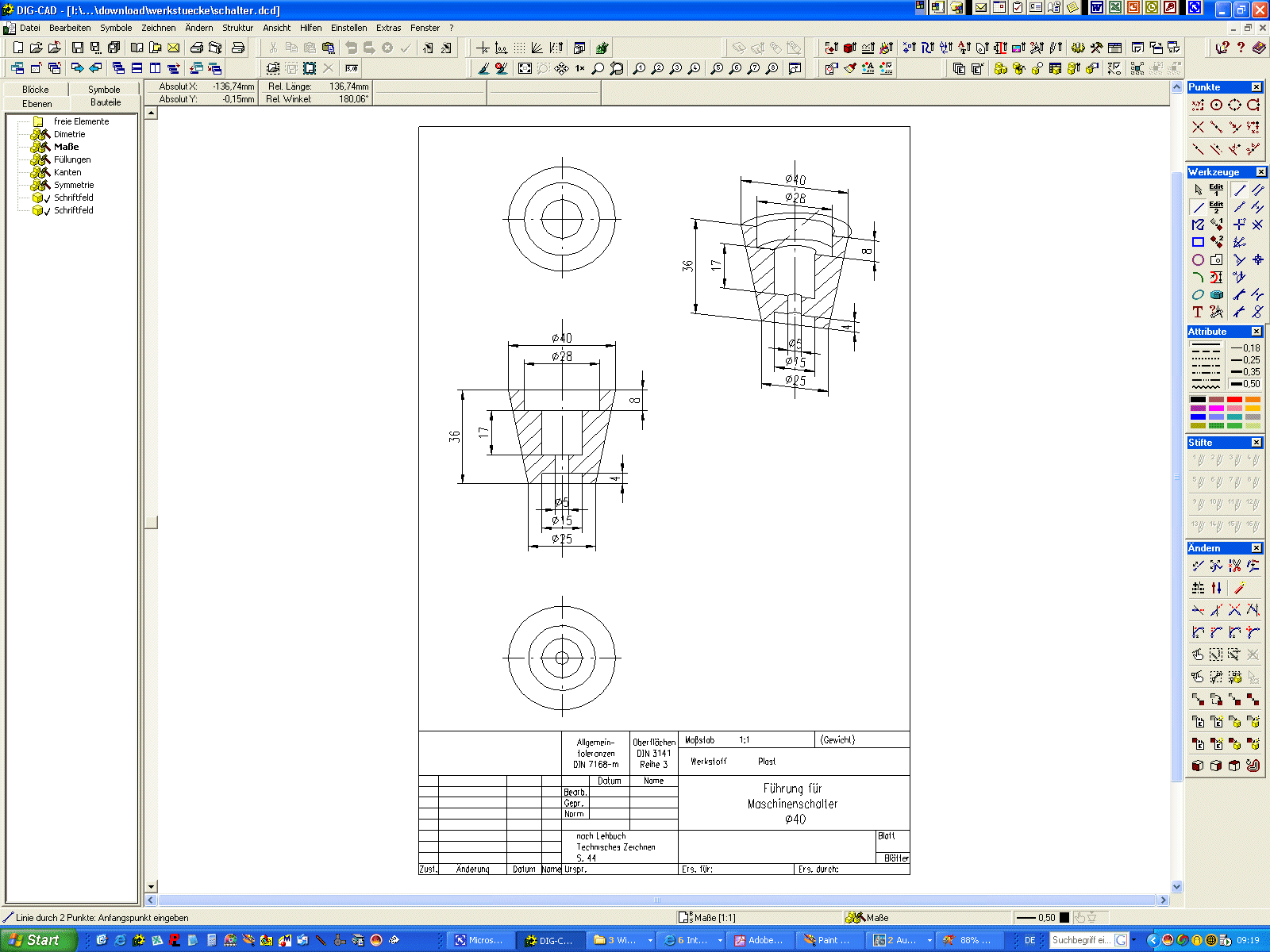

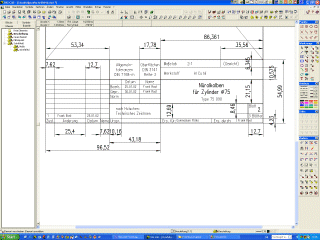

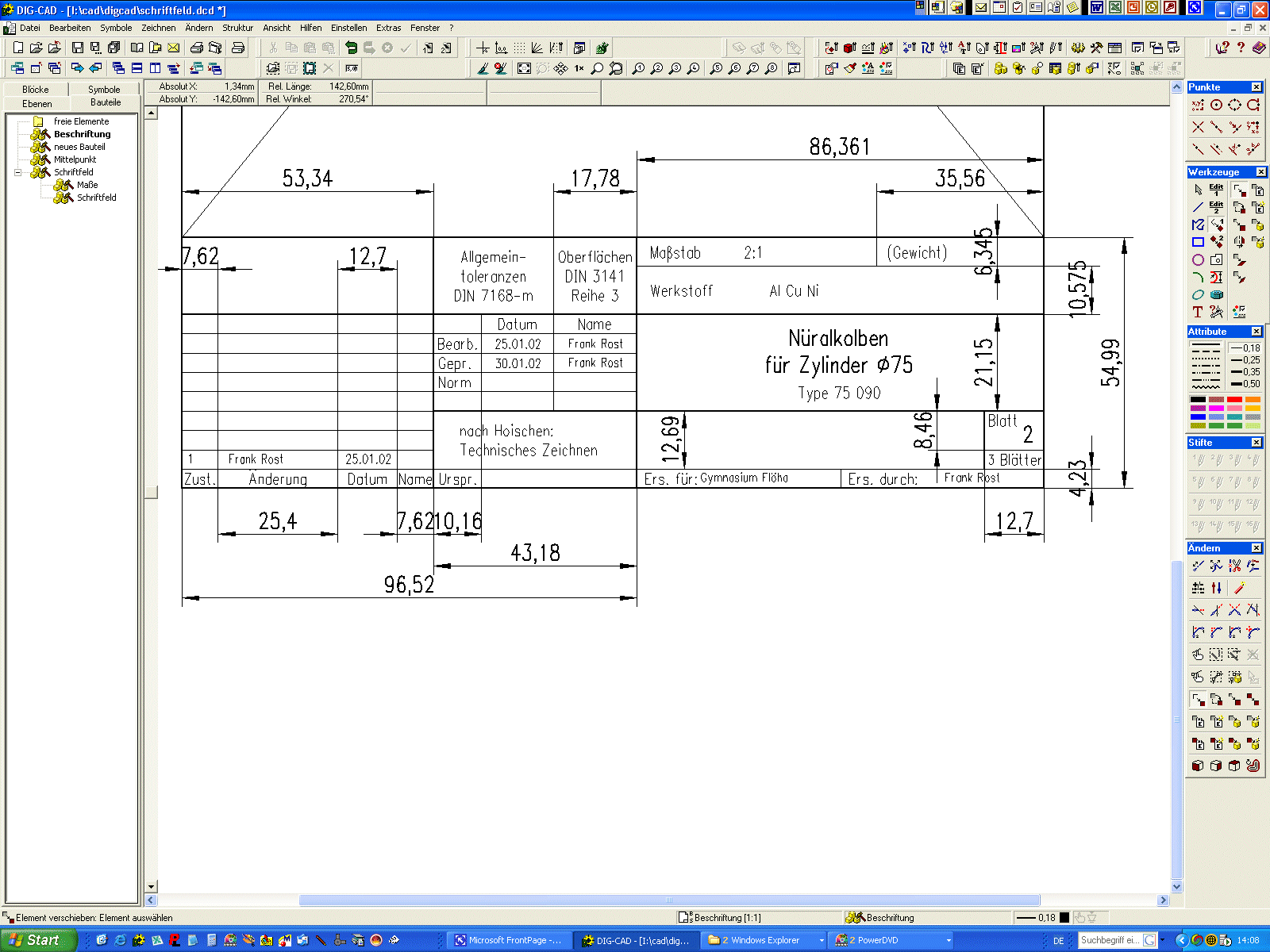

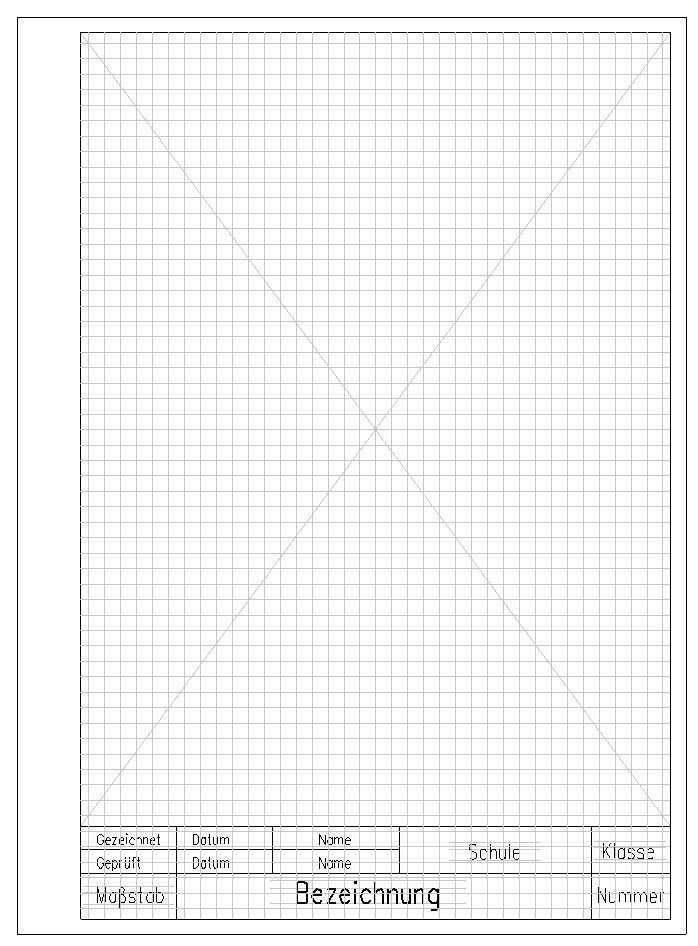

	Darstellungsvorschrift für Schriftfelder Schriftfeld mit DigCAd 4.0 erstellt und bemaßt hier auch als DigCAD 4.0-Datei zum Download eine vollständige Zeichnung mit Schriftfeld nach Standard hier auch als DigCAD 4.0-Datei zum Download Zeichenblatt A4 mit Schriftfeld mit DigCAd 4.0 erstellt hier auch als DigCAD 4.0-Datei zum Download Schriftfelder nach DIN 6771-1 : 1970-1
	Schriftfelder auf Zeichnungen gößerer Formate werden rechts plaziert, haben aber die gleichen Dimensionen und Inhalte
	weitere gezeichnete Schriftfelder gibt's hier

2. Stücklisten

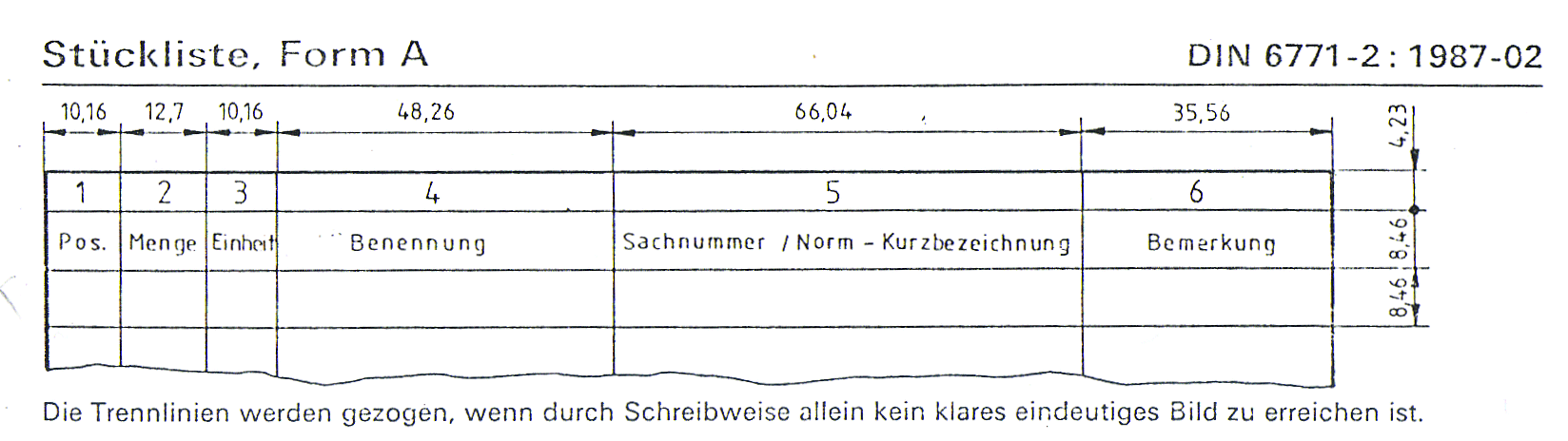

	Darstellungsvorschrift für Stücklisten

3. Wie arbeiten wir mit Maßstäben - bekannte Probleme

	alle Konstruktionen und Entwicklungen im Maßstab 1 : 1 unter Nutzung der entsprechenden Zoomwerkzeuge - keine Bemaßung
	Umwandeln in den geforderten Maßstab
	Einbringung der Bemassungen
