| 2.3. Linienarten und Linienstärken |
|
|
Letztmalig dran rumgefummelt: 04.02.18 17:46:37 |
 |
Regeln und Anwendungsverfahren für die
Maßantragungen in technischen Dokumentationen sind je nach Bereich recht
verschieden. Zudem gelten noch eine ganze Reihe von Symbolen sowie
Beschriftungs-Festlegungen und Vorschriften - die Wesentlichen sind in
DIN-Vorschriften festgehalten. Die allgemeinen Grundregeln für die Eintragung von Maßen in technischen Zeichnungen und anderen technischen Dokumenten sind in der DIN 406 festgelegt. Das normgerechte Eintragen von Bauteilmaßen inf technischen Zeichnungen ist eine wichtige Grundlage des technischen Zeichnens. In DIN 406-10 und DIN 406-11 sind die Grundregeln für die Bemaßung von technischen Zeichnungen eindeutig festgeschrieben. |
||||||
 |
1. Linienzuordnungen 2. Was wir wo verwenden ... 3. Linienarten selbst definieren |
||||||
 |
|
||||||
|
|
| 1. Linienzuordnungen mit Beispielen nach DIN 15-1, -2: 1984-06 |
|
|
 |
| Linienarten | Liniengruppe | Anwendungsbeispiel | |||
| 0,35 | 0,5 | 0,7 | |||
| Linienbreite | |||||
| A | Volllinie (breit) | 0,35 | 0,5 | 0,7 | sichtbare Kanten, Umrisse, Gewindebegrenzung, Schweißzeichen |
| B | Volllinie (schmal) | 0,18 | 0,25 | 0,35 | Maßlinien, Maßhilfslinien, Lichtkanten, Schraffuren, Biegelinien, Hinweislinien, Gewindegrund |
| C | Freihandlinie | 0,18 | 0,25 | 0,35 | Begrenzung von abgebrochenen oder unterbrochenen Ansichten und Schnitten, wenn diese nicht mit einer Mittellinie zusammen fallen |
| D | Zickzacklinie | 0,18 | 0,25 | 0,35 | Begrenzung von abgebrochenen oder unterbrochenen Ansichten und Schnitten, wenn diese nicht mit einer Mittellinie zusammen fallen |
| E | Strichlinie (breit) | 0,35 | 0,5 | 0,7 | mögliche Kenzeichnung zulässiger Oberflächenbehandlung |
| F | Strichlinie (schmal) | 0,18 | 0,25 | 0,35 | verdeckte Kanten, verdeckte Umrisse |
| G | Strichpunktlinie (breit) | 0,35 | 0,5 | 0,7 | Angabe der Schnittebene, Angabe der geforderten Behandlung (z. B. Härtebereich) |
| H | Strichpunktlinie (schmal) | 0,18 | 0,25 | 0,35 | Mittellinien, Symmetrielinien, Lochkreise, Teilkreise |
| I | Strich-Zweipunktlinie | 0,18 | 0,25 | 0,35 | angrenzende Teile, Grenzstellungen von beweglichen Teilen, Schwerlinien, Umrisse vor Verformung, vor der Schnittebene liegende Teile, Fertigungsformen in Rohteilen |
| Maß- und Textangaben, grafische Symbole | 0,25 | 0,35 | 0,5 | Maßzahlen, Maßbuchstaben, Oberflächensymbole mit Schrifthöhe = 10 · Linienbreite | |

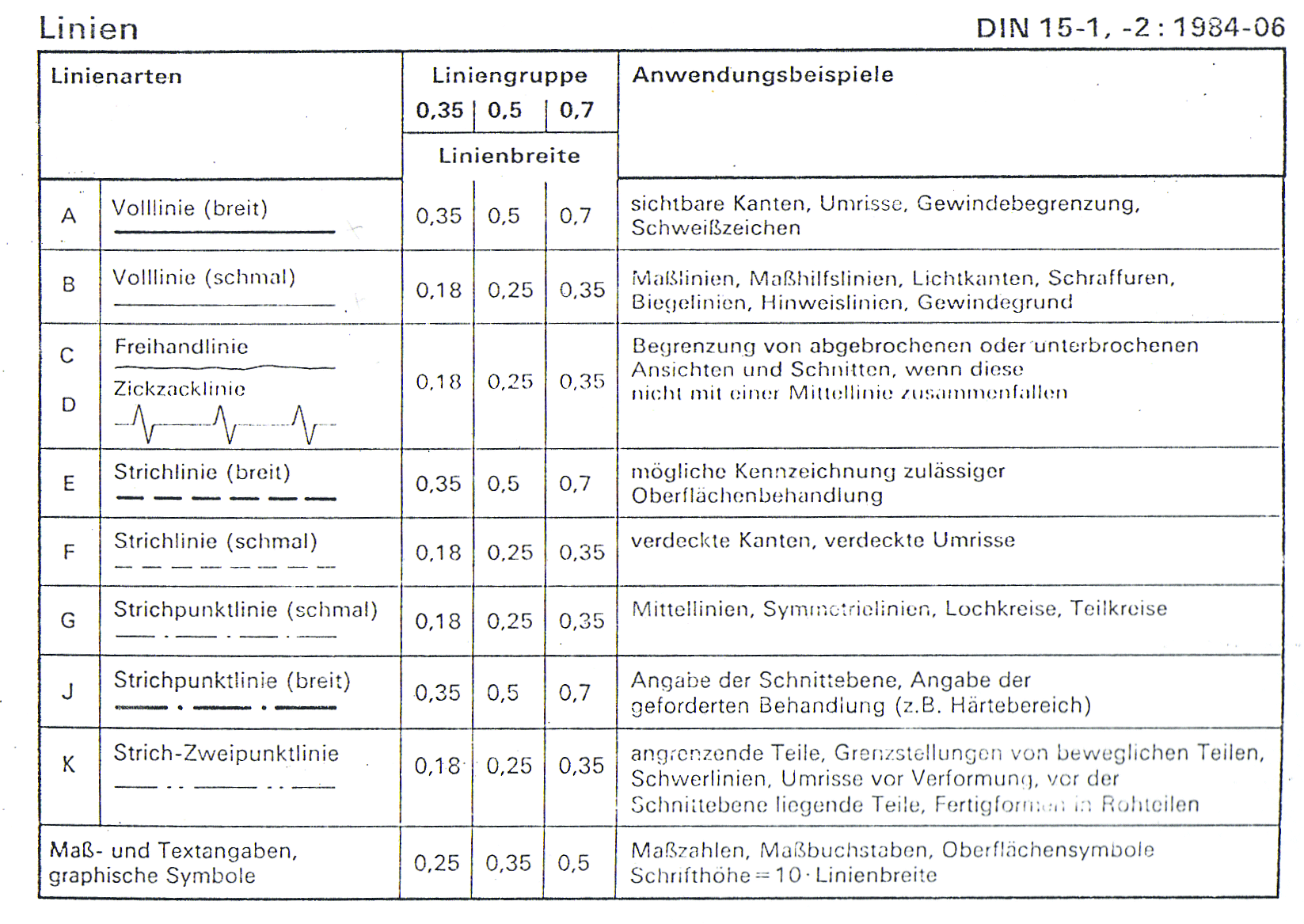

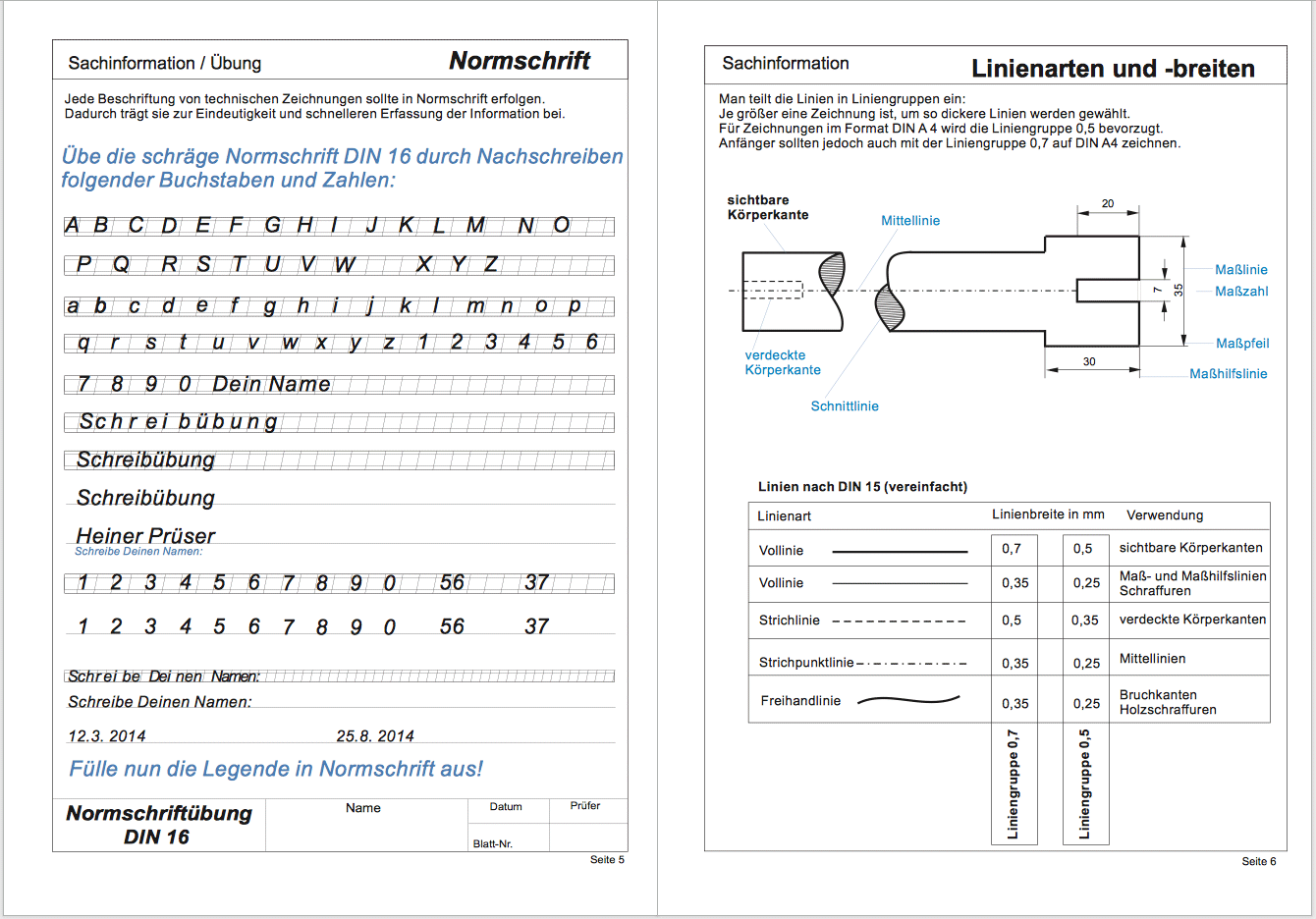

Linien nach DIN 15-1, -2: 1984-06
| 2. Was wir verwenden |
|
|
|
Die folgenden Positionen beziehen sich auf alle Vorlagen und Muster, welche als verlinkte Muster verfügbar gemacht wurden und werden:
|
Konstrkuktionslinien 0,18 schmale Volllinie |
|
Hinweis: Konstruktions- sowie Hilfslinien in eigenem Layer und abgeschwächt dargestellt angeben (dazu den Konstruktionsbereich in einer eigenen Baugruppe verwalten) |
|
Mittellinien, Symmetrielinien 0,25 (Strich-Punkt) |
|
verdeckte Kanten 0,35 gestrichelt |
|
Körperkanten 0,5 breite Volllinie |
|
Hinweis: Körperkanten in eigenem Layer angeben (dazu den Kantenbereich in einer eigenen Baugruppe verwalten) |
| 3. Linienselbst definieren |
|
|
|
Für unterbrochene oder freie Linien stehen keine automatischen Linientypen zur Verfügung - dafür braucht's eigen definierte Linientypen - und das geht wie folgt.
|

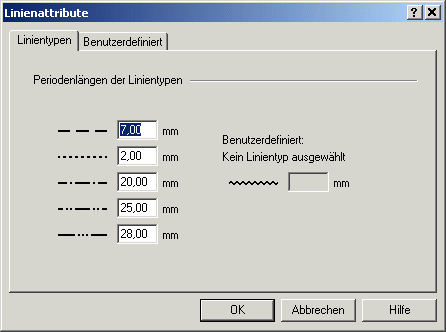

rechte Maustaste auf das Linienmenü |
|

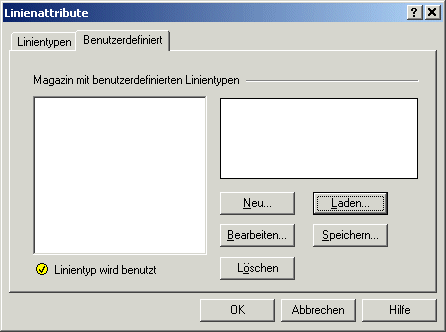

Abfragemenü zur Erstellung eigener selbstdefinierter Linienarten |
|

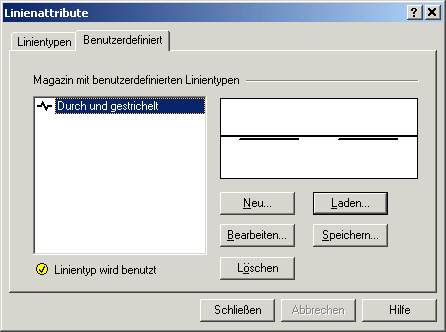

 Vorhandene Linienarten mit augenblicklichen Einstellungen |
|

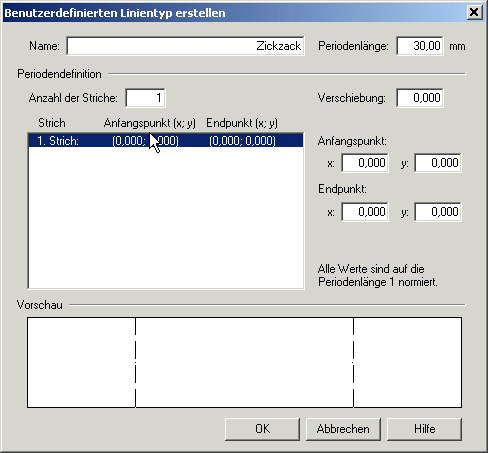

 Abfragemenü zur Erstellung eigener selbstdefinierter Linienarten |
|
Laden einer selbst- oder vordefinierten Linienarten |
