Standard-Maschinen-Bausatz

Letztmalig dran rumgefummelt: 19.09.15 10:31:26

	Das ist der dem Ossi-Werk-Lehrer gut vertraute Baukasten - und siehe da, nachdem wir Experimente mit den Neuzugängen machen musste, kommt hier wieder etwas, was wirklich auch ín den Schulalltag passt. Die Teile sind haltbar und wartungsarm. Außerdem ist die Gefahr des Diebstahls hier eher gering. Wichtigstes Argument für mich: auch innerhalb einer Stunde lässt sich das Modell, einschließlich Vorbereitungsarbeiten realisieren.
	1. Unsere Modellbaukästen und Maschinenmodelle 2. Fischer-Technik-Baukästen 3. Farbmodelle
	die Technologieseiten Basisset inhaltlich auf korrektem Stand - evtl. partiell unvollständig ;-) Wissen für Fortgeschrittene der Informatik

1. Unsere Modellbaukästen und Maschinenmodelle

	In erster Instanz verwenden wir die Baukästen von Fischer-Technik. Die alten DDR-Baukästen wären zwar sehr vorteilhaft (und vor allem wesentlich preiswerter sowie auch unempfindlicher!), sind aber derzeit kaum noch verfügbar. Fischer-Technik kann's freuen ;-) Wahr ist aber auch, dass die Möglichkeiten größer geworden sind sowie die Anschaulichkeit gestiegen ist. Dagegen ist zu erwähnen, dass Schüler das Ziel einschließlich theoretischer Aspekte eigentlich nicht mehr in einer Doppelstunde erreichen können. Um alle Möglichkeiten nutzen zu können (und sei's zum Zwecke der Demonstration) gehört ordentlich Geld investiert.

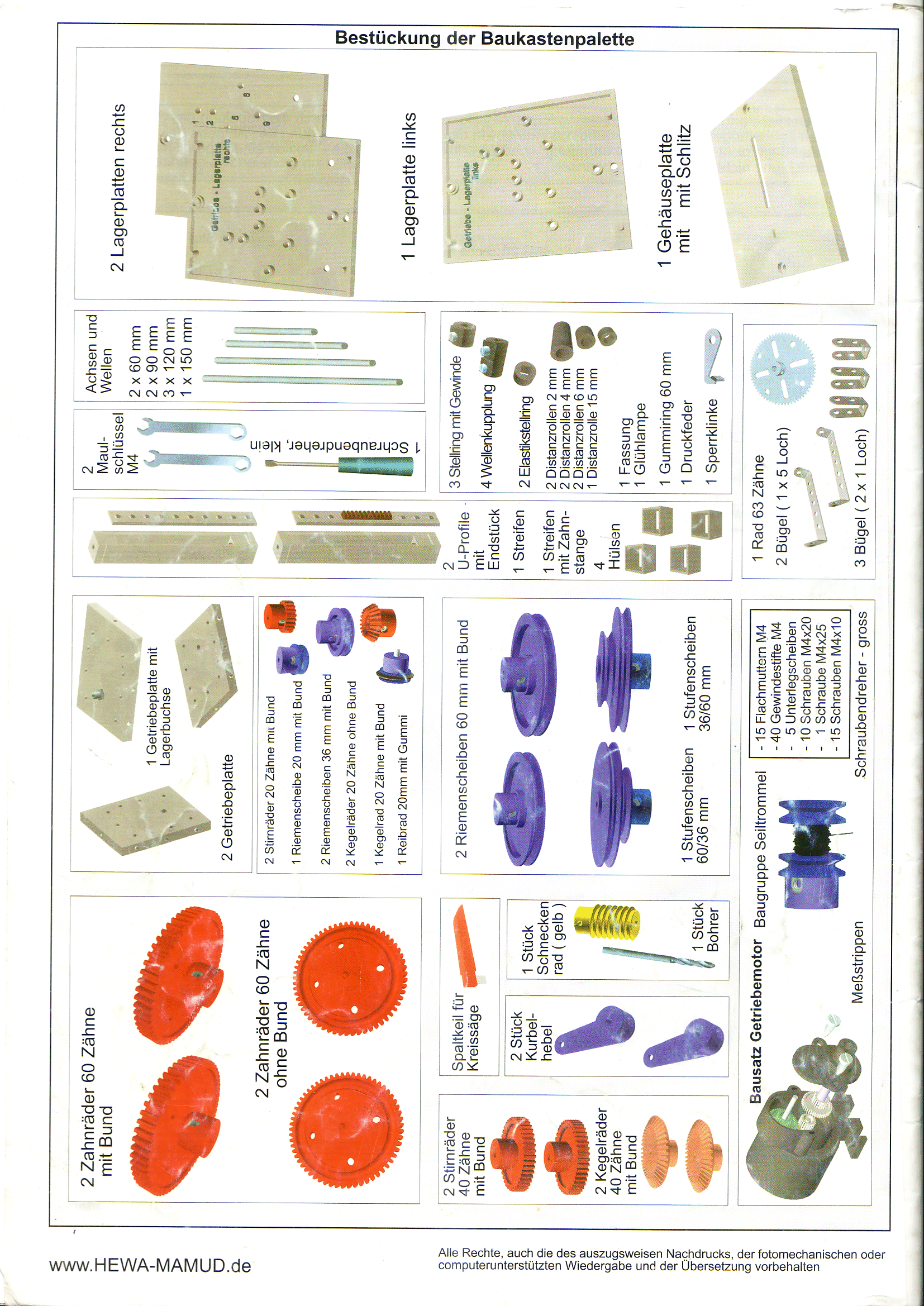

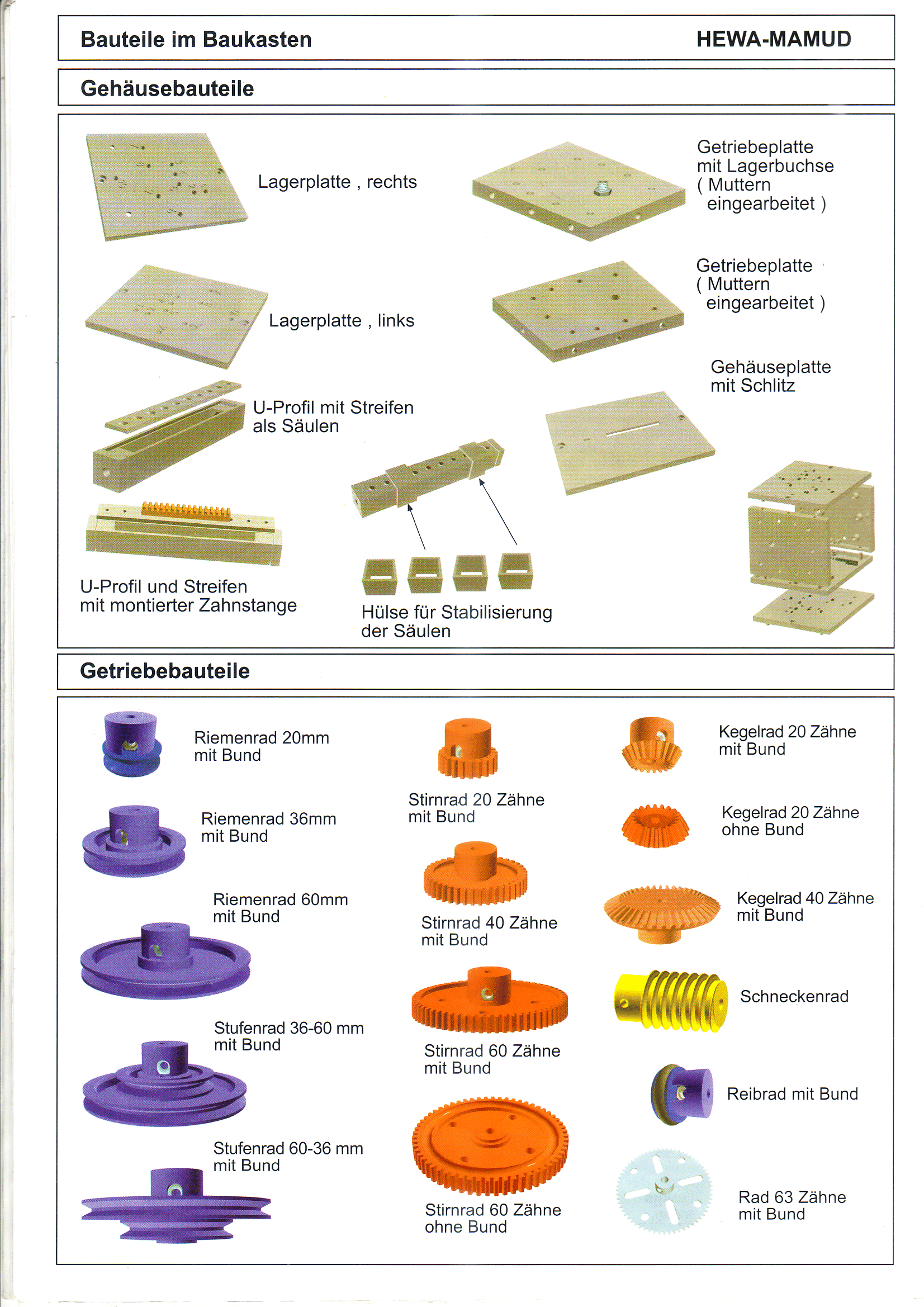

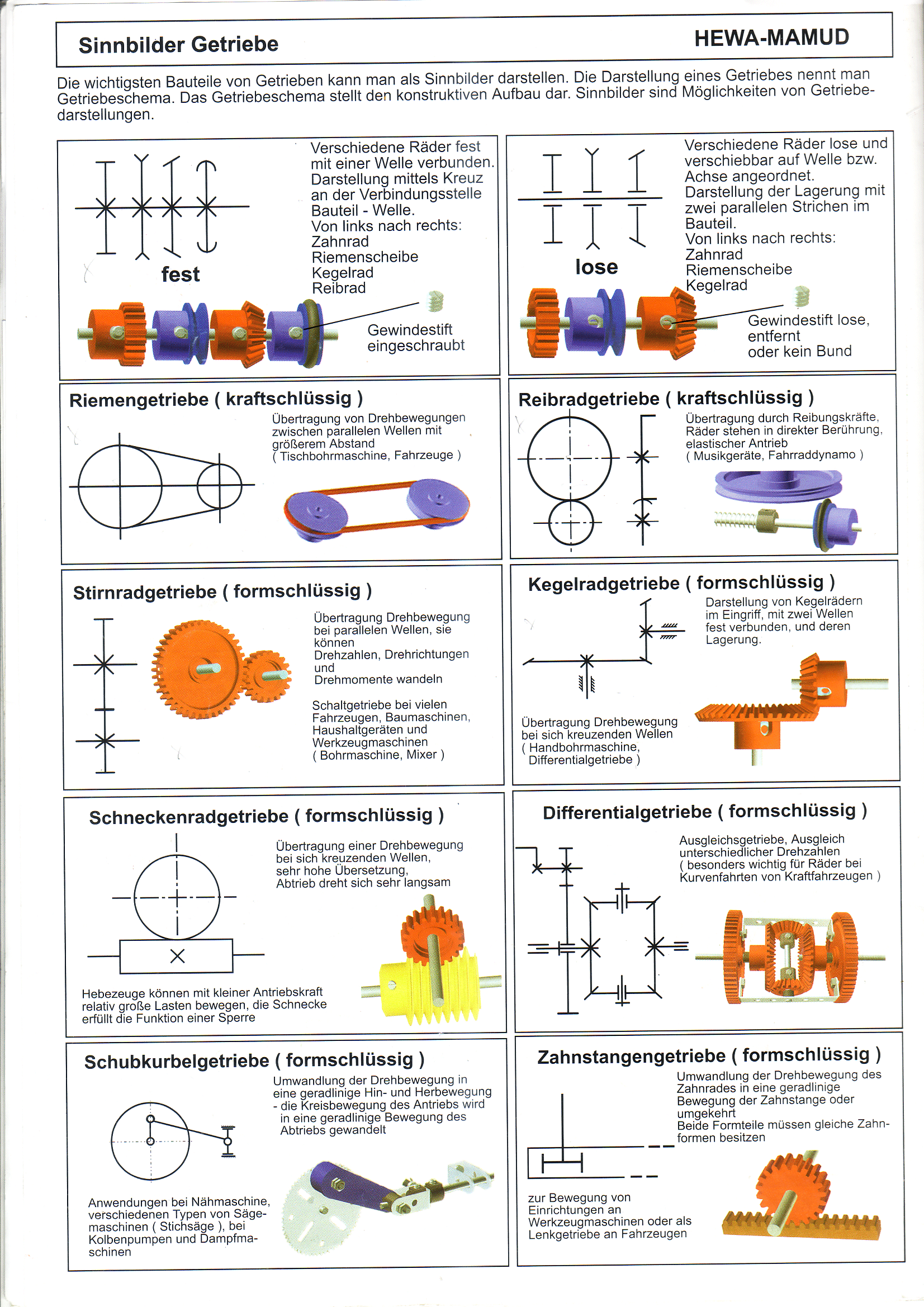

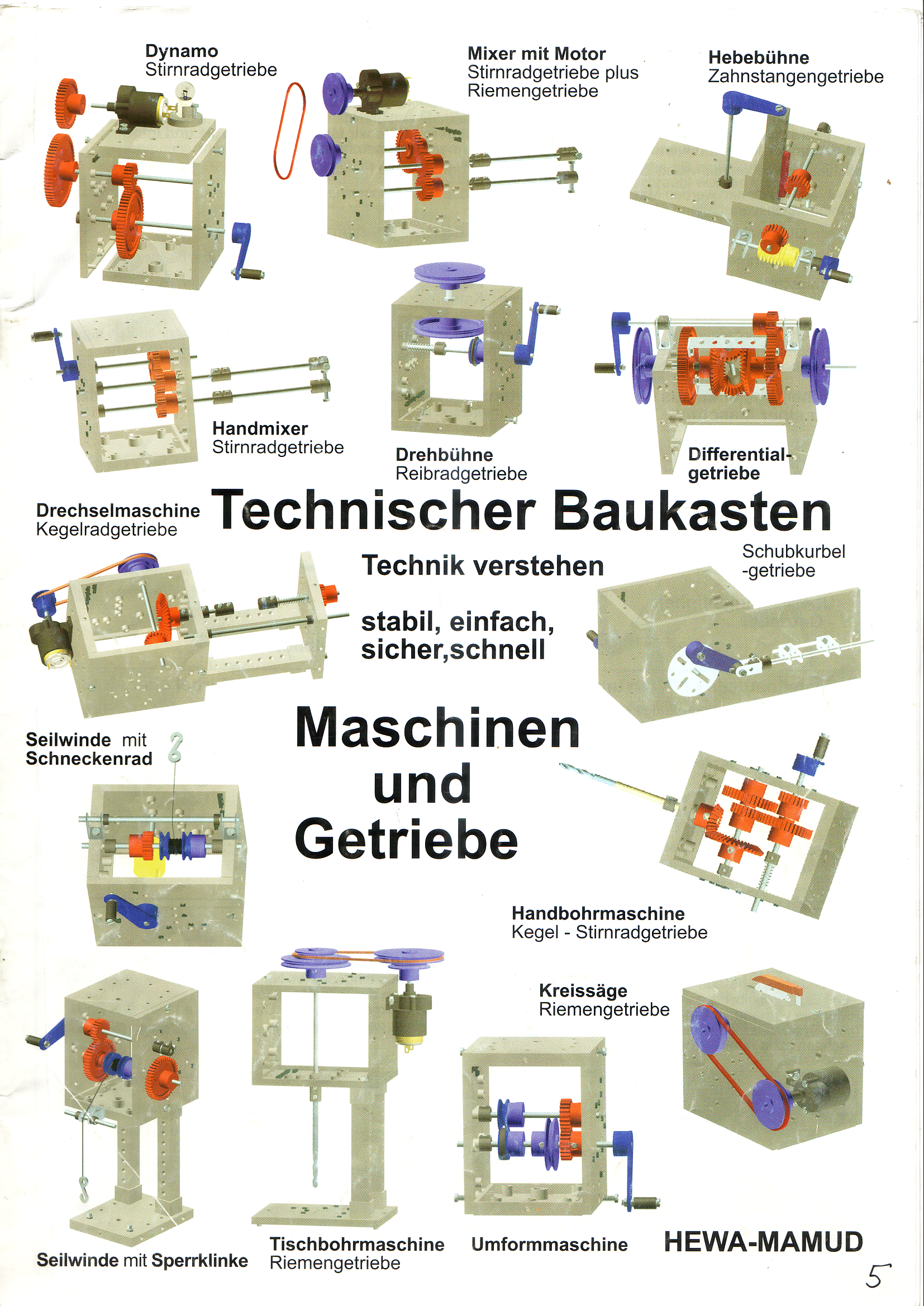

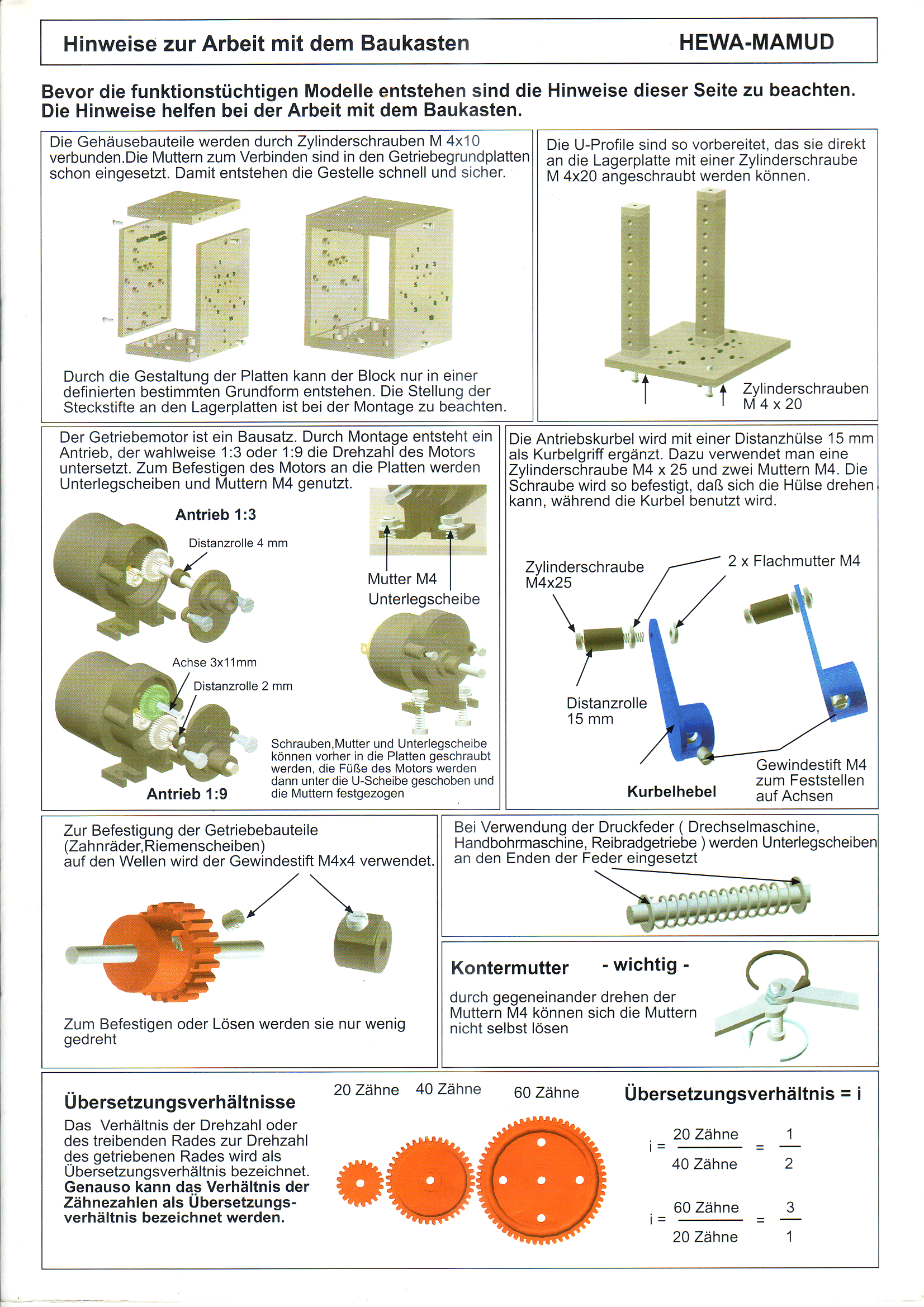

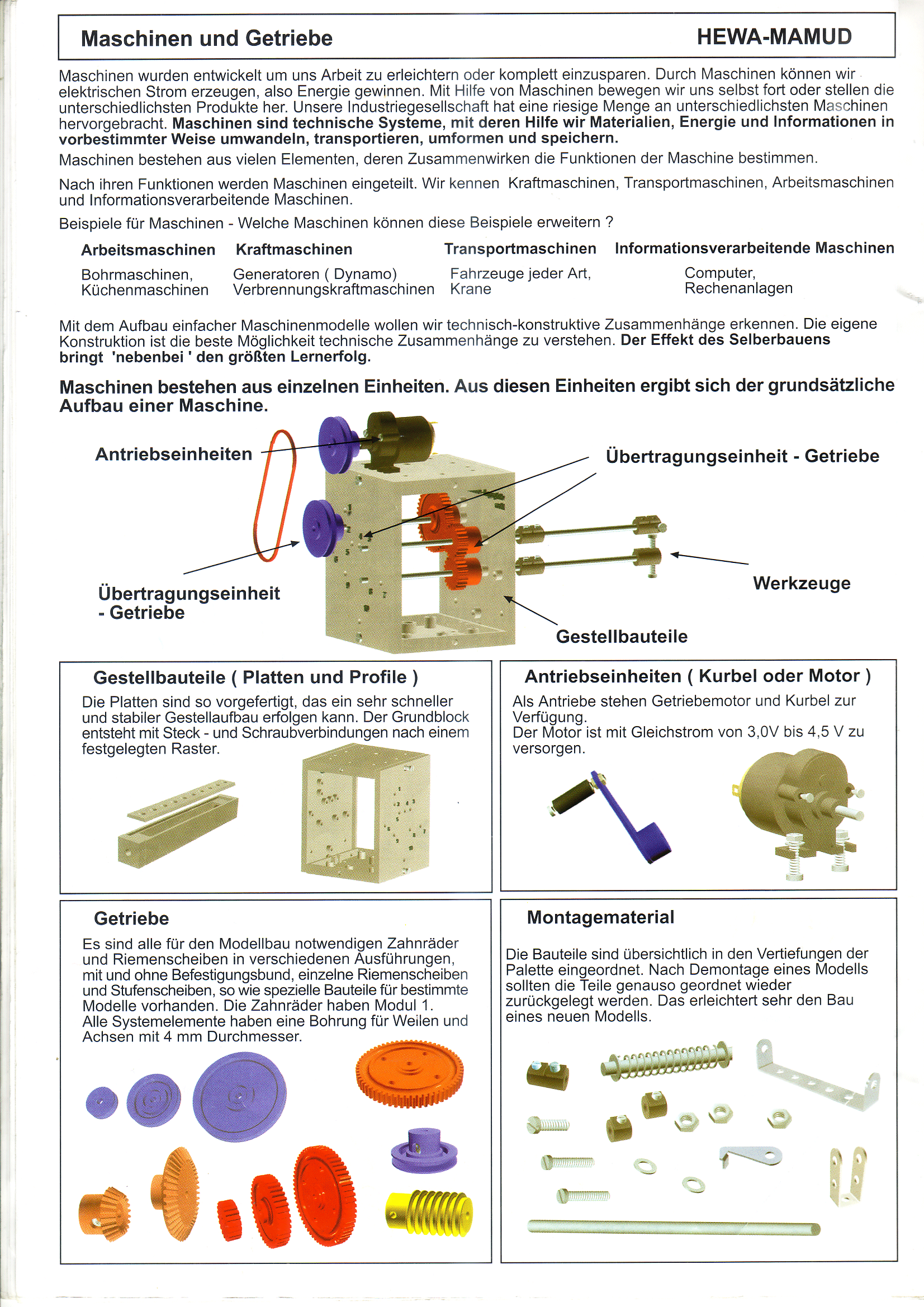

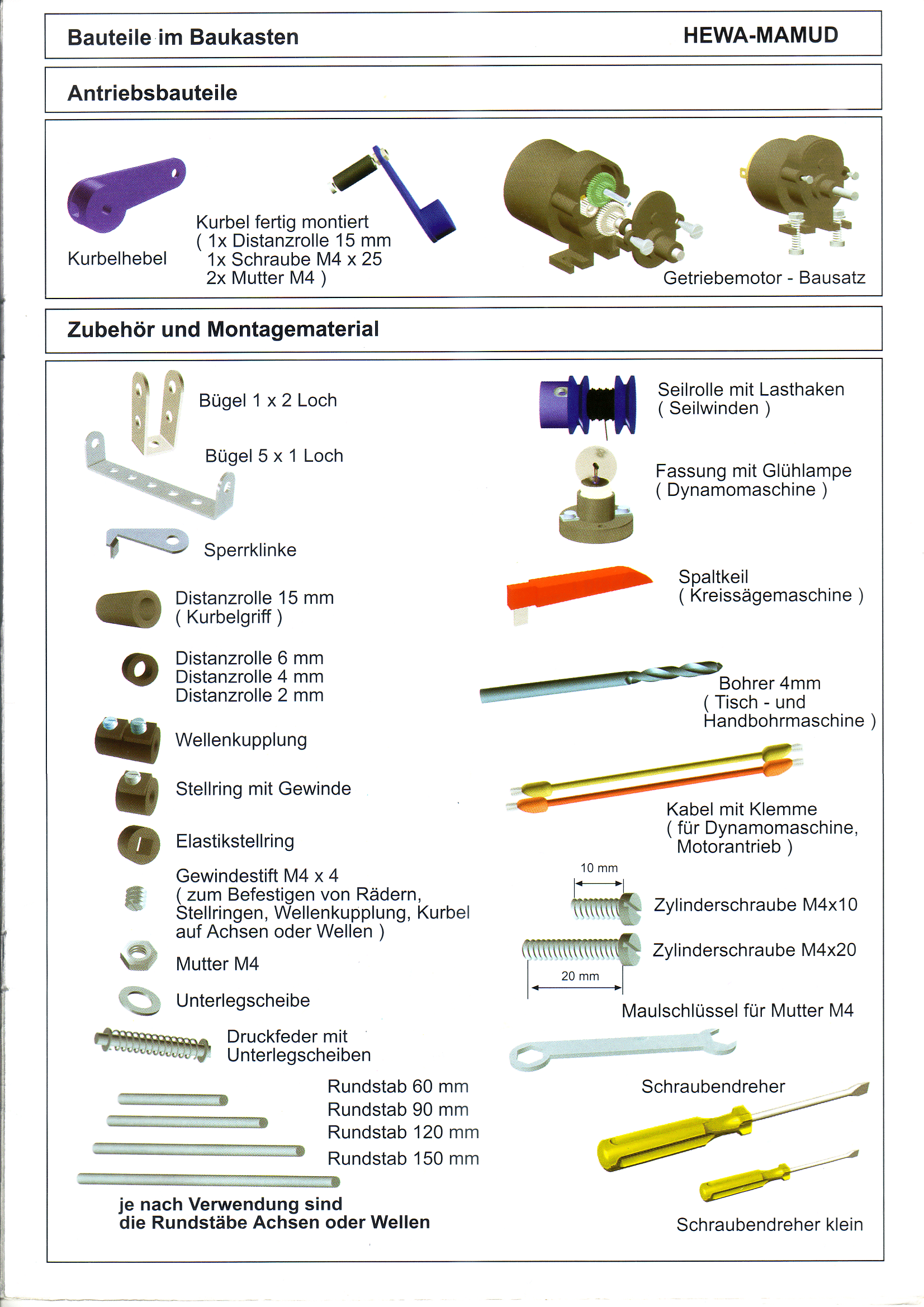

	... Handling und Einsatz des Grundbaukastens mögliche Modelle mit dem Grundbaukasten Maschinen & Getriebe Baukasteninhalt Grundlagen der Montage Grundlagen der Montage Bauteil-Übersicht I Bauteil-Übersicht II Sinnbilder Getriebe-Schemata

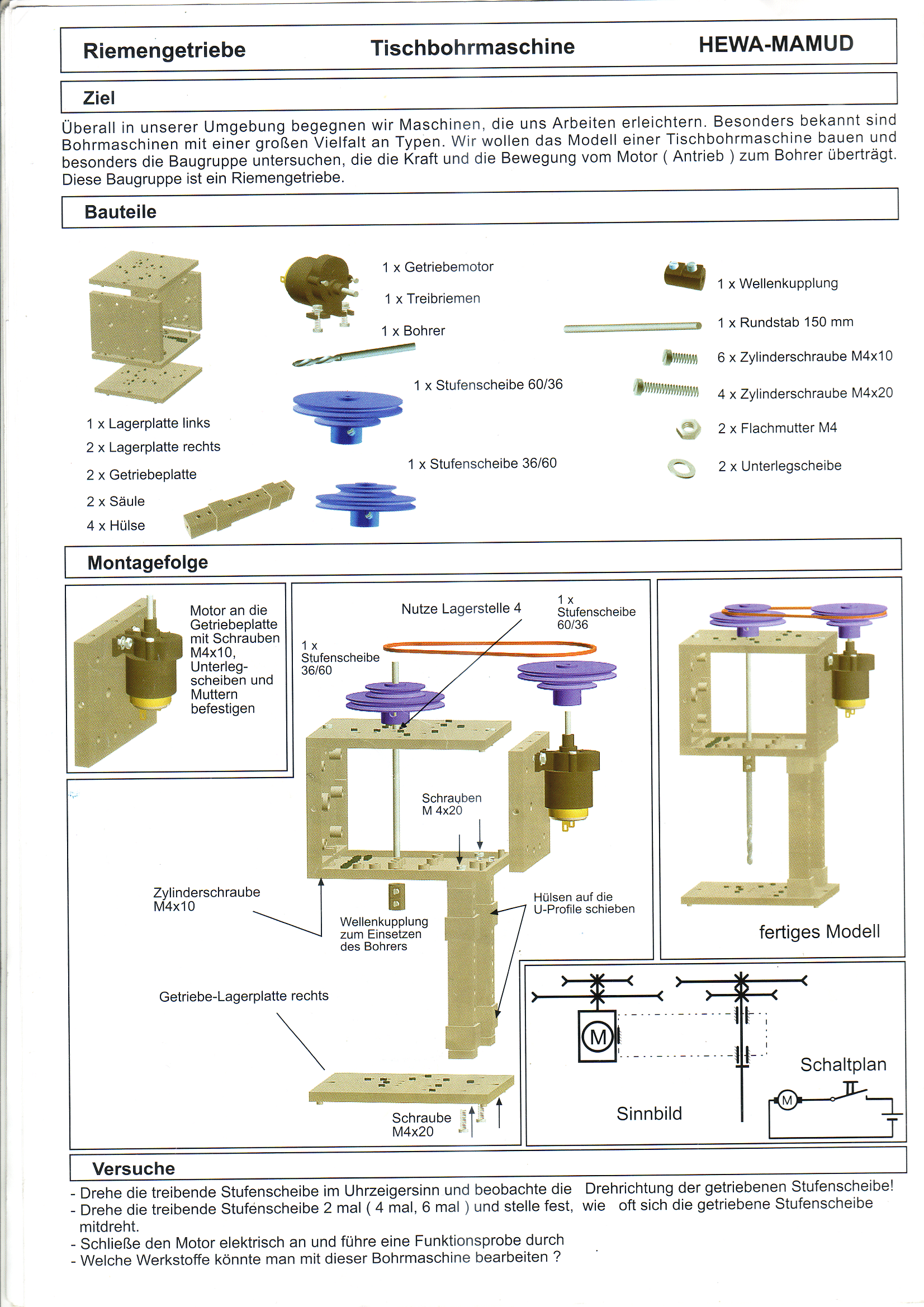

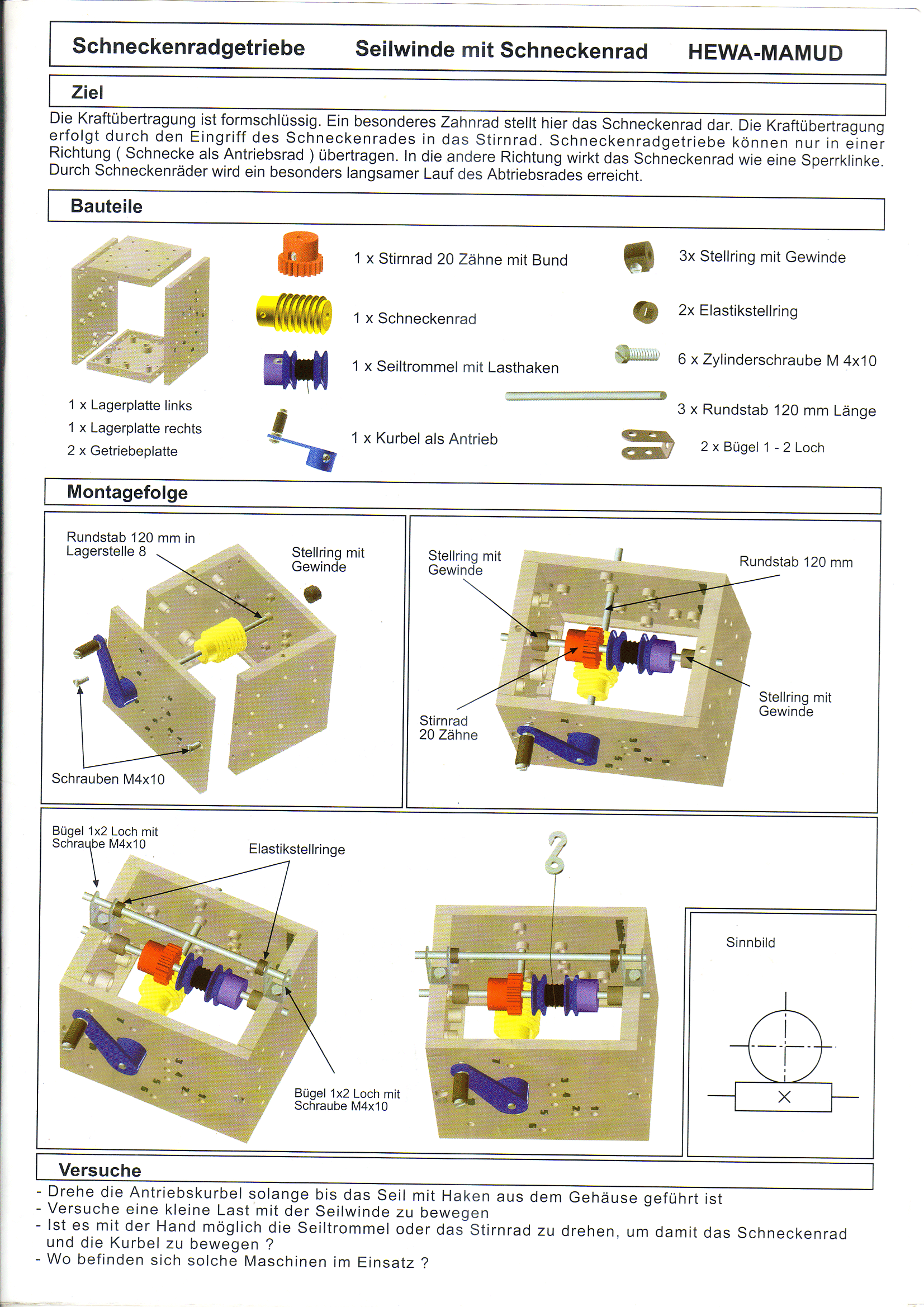

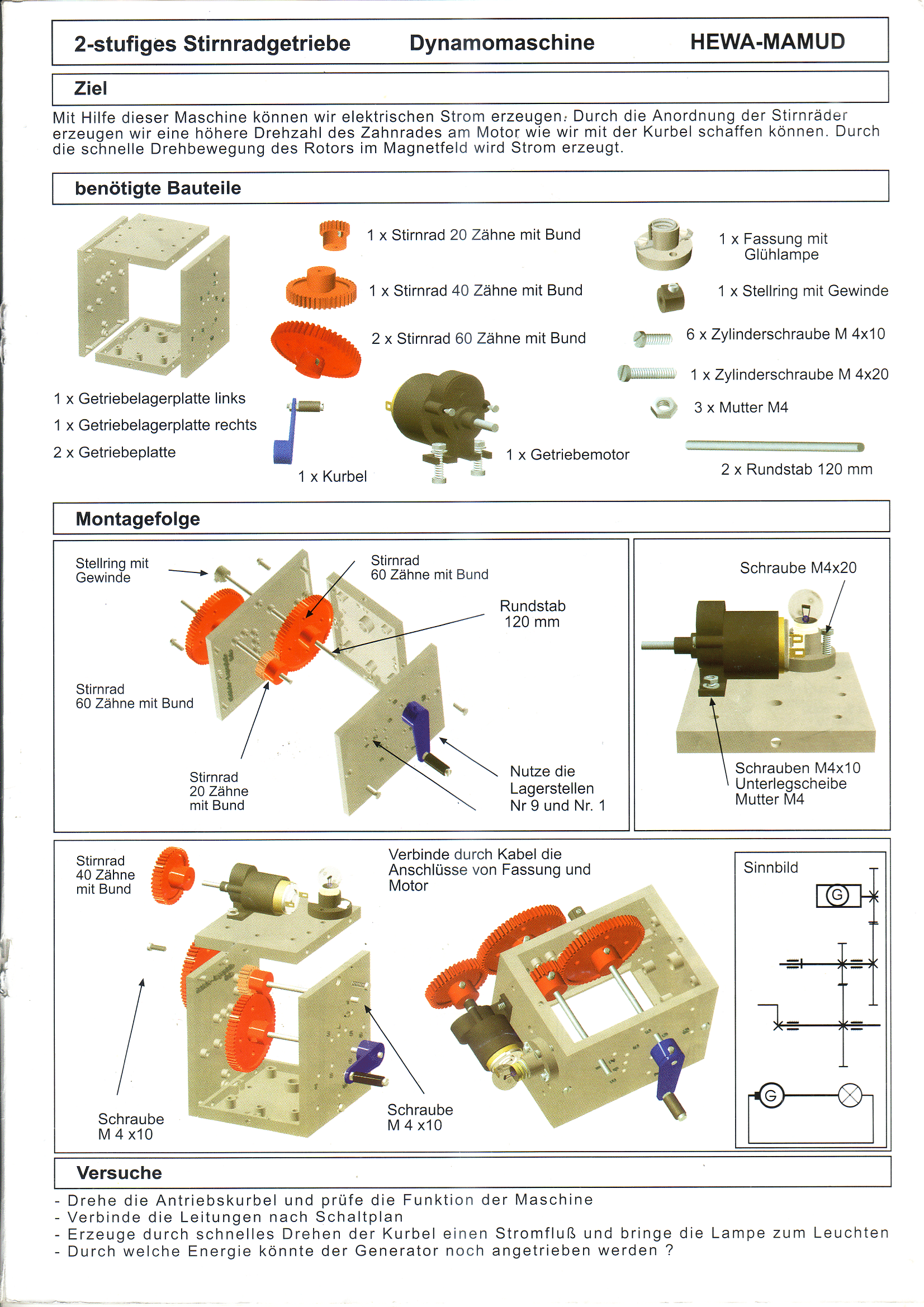

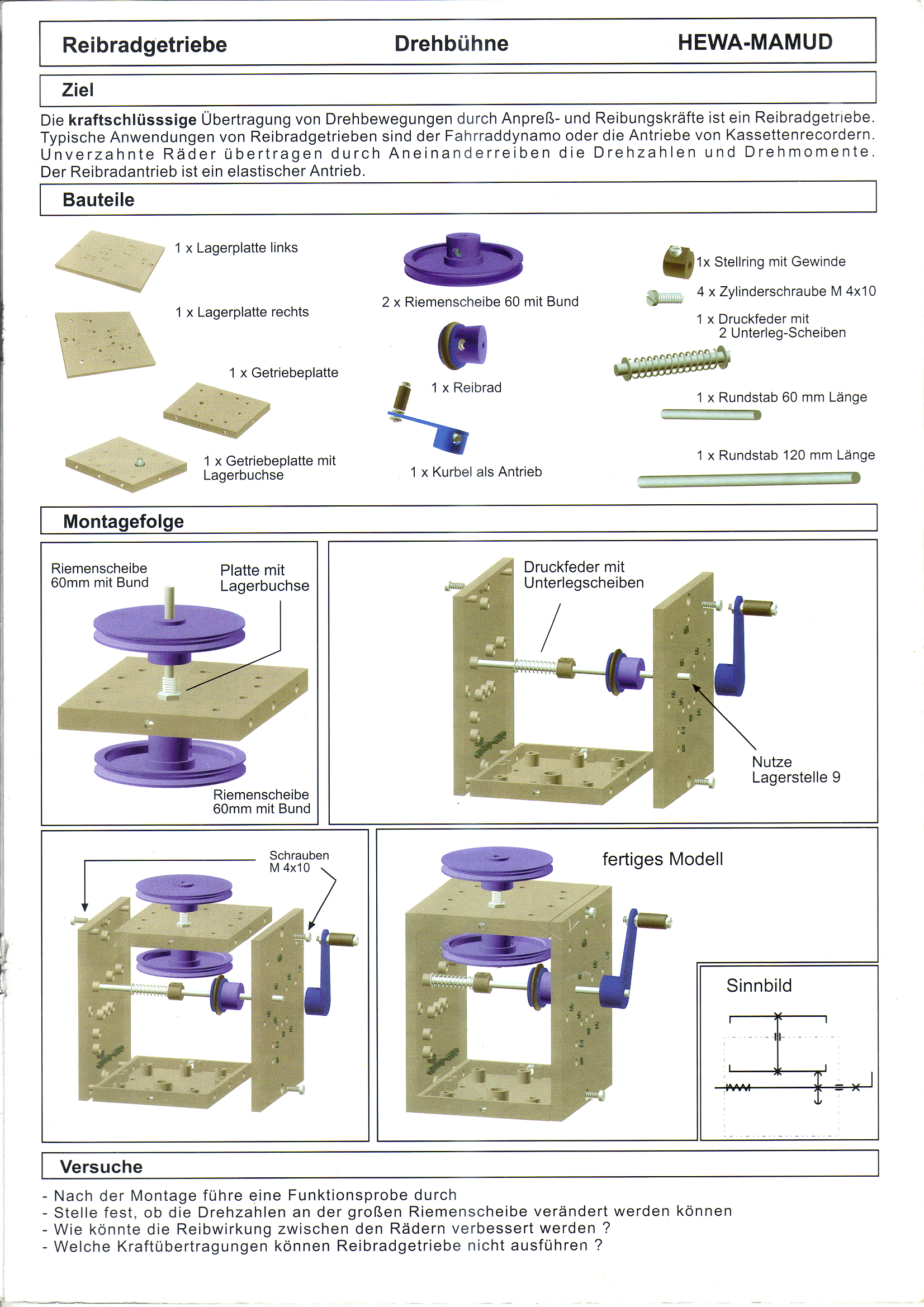

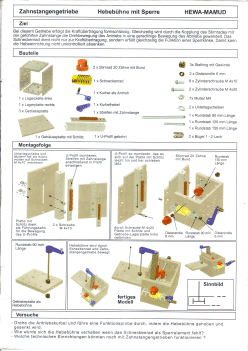

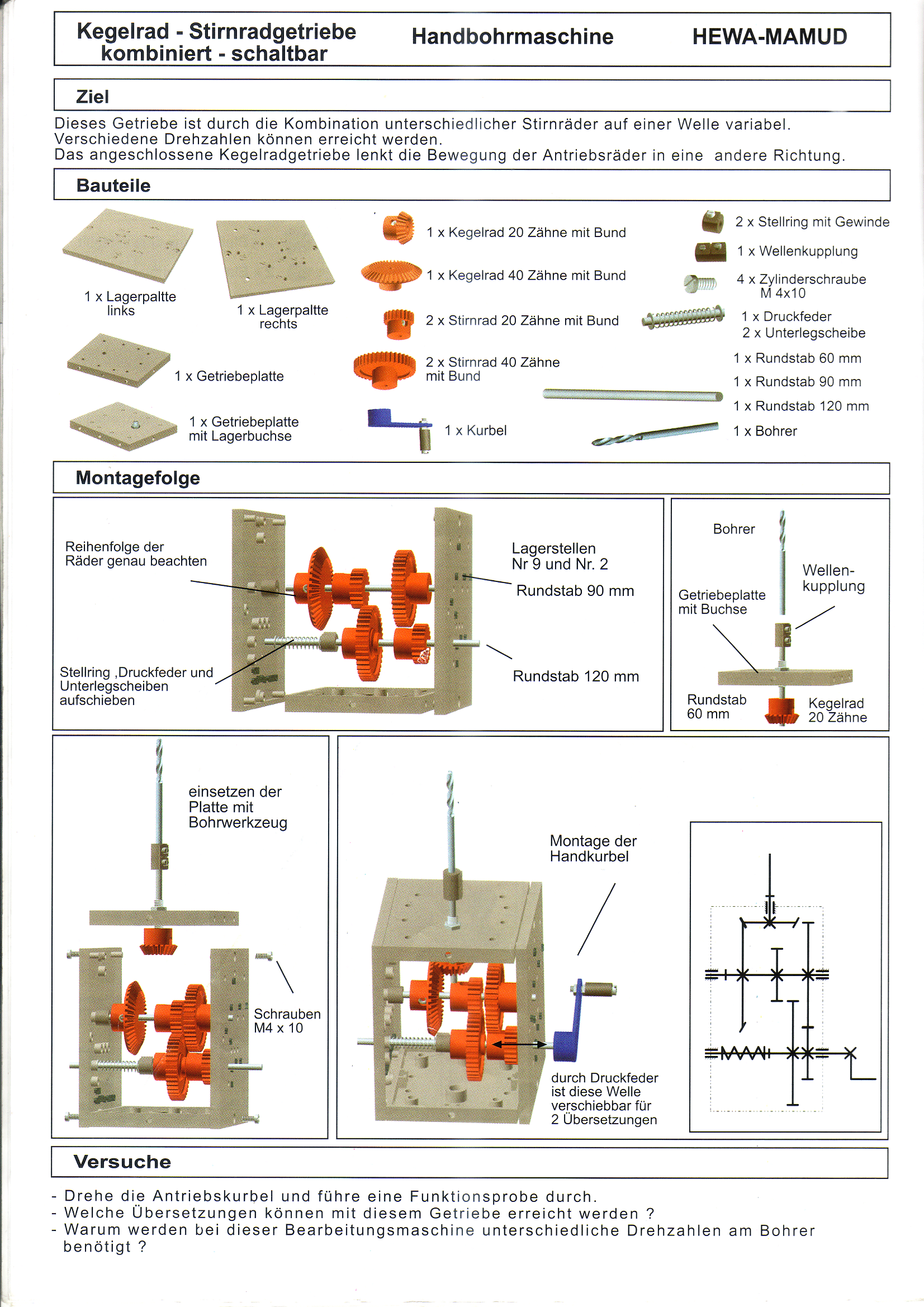

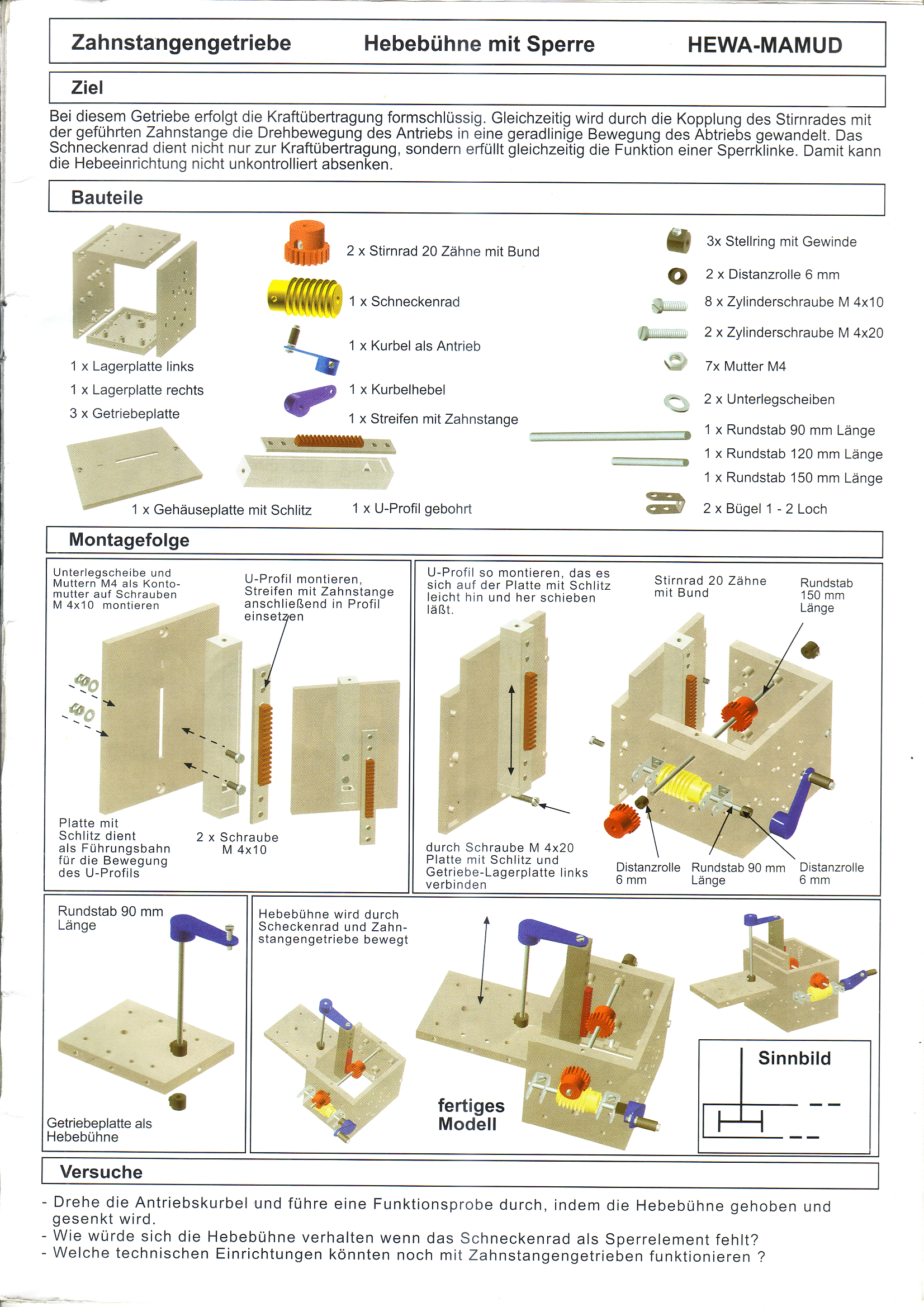

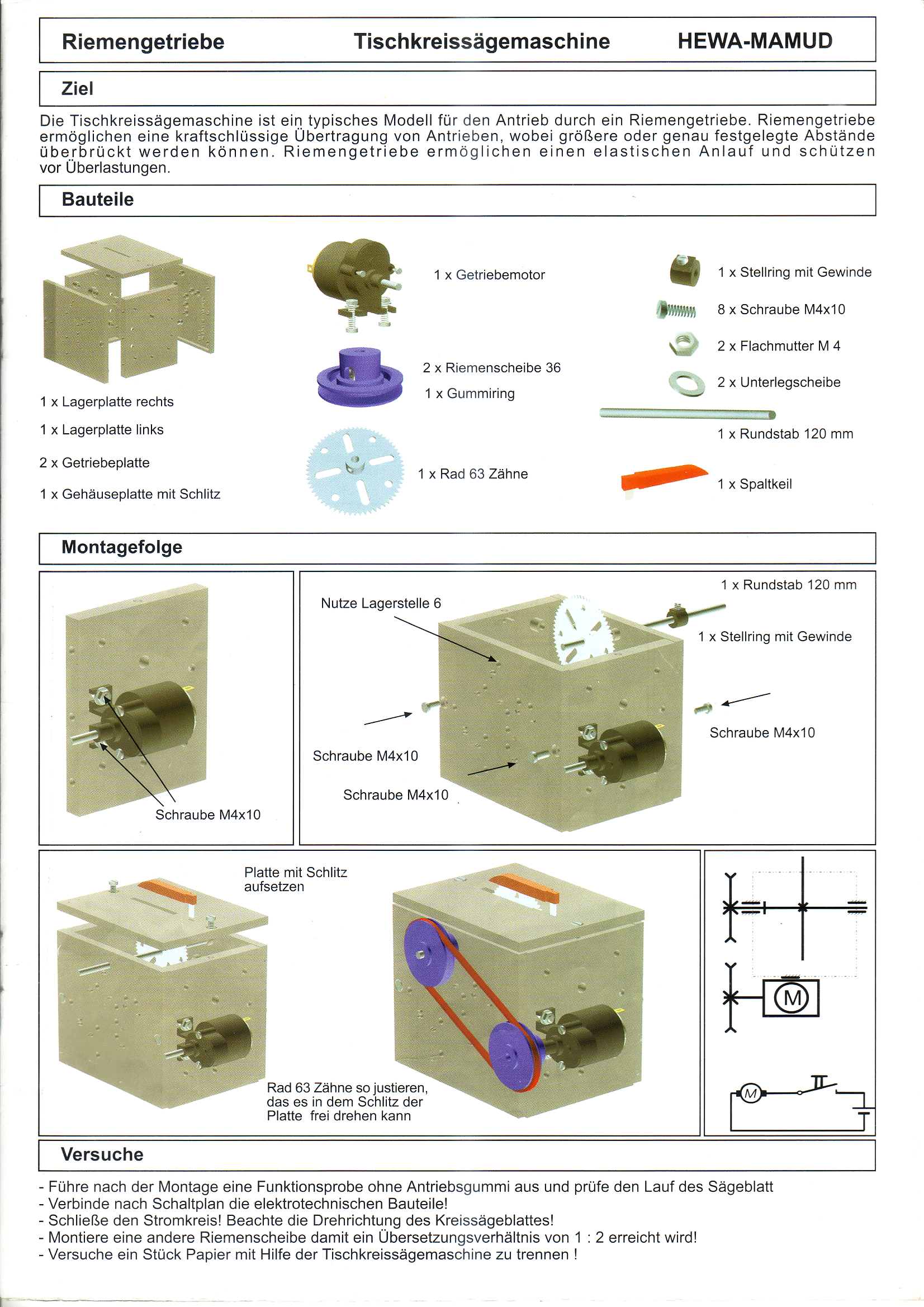

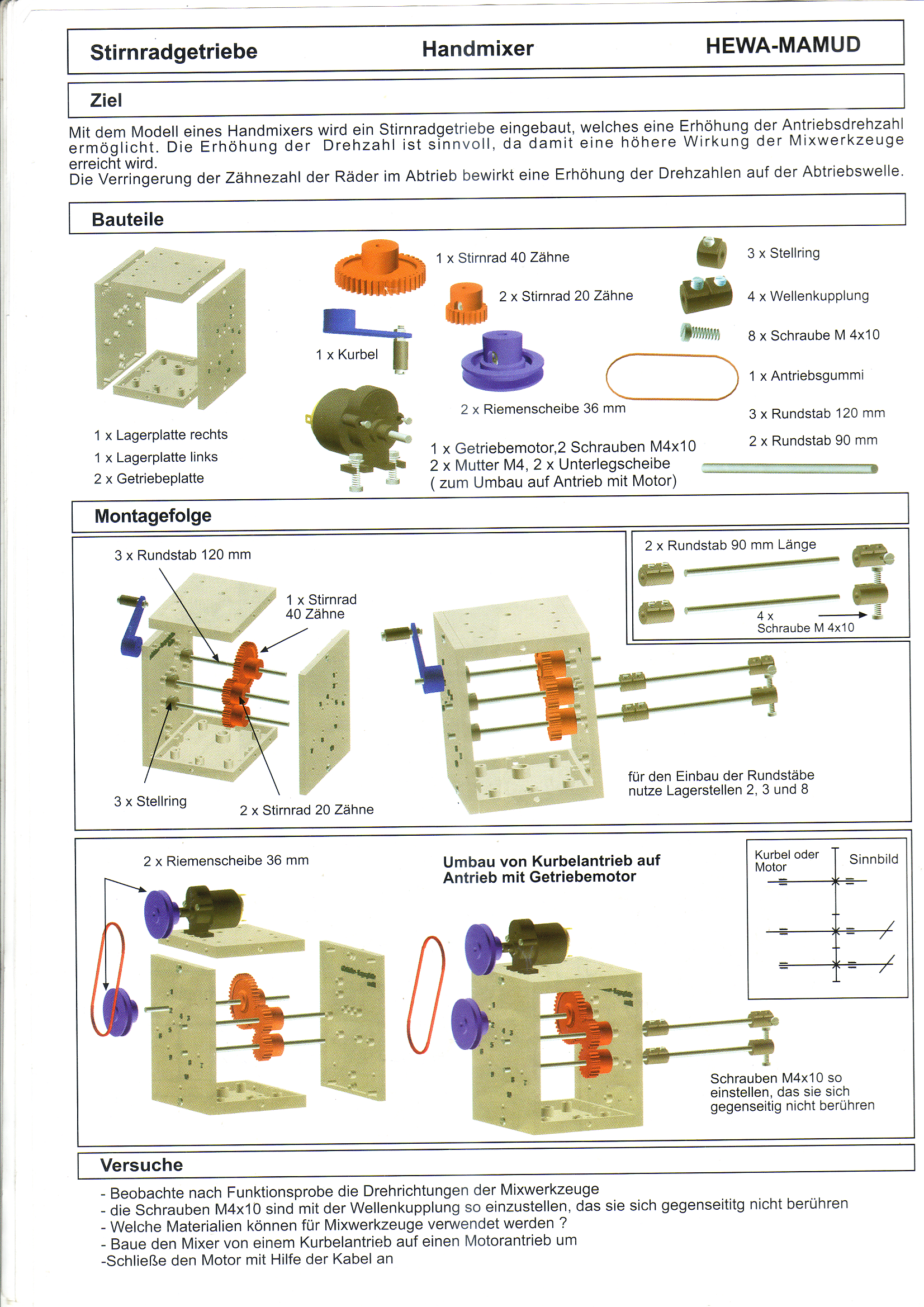

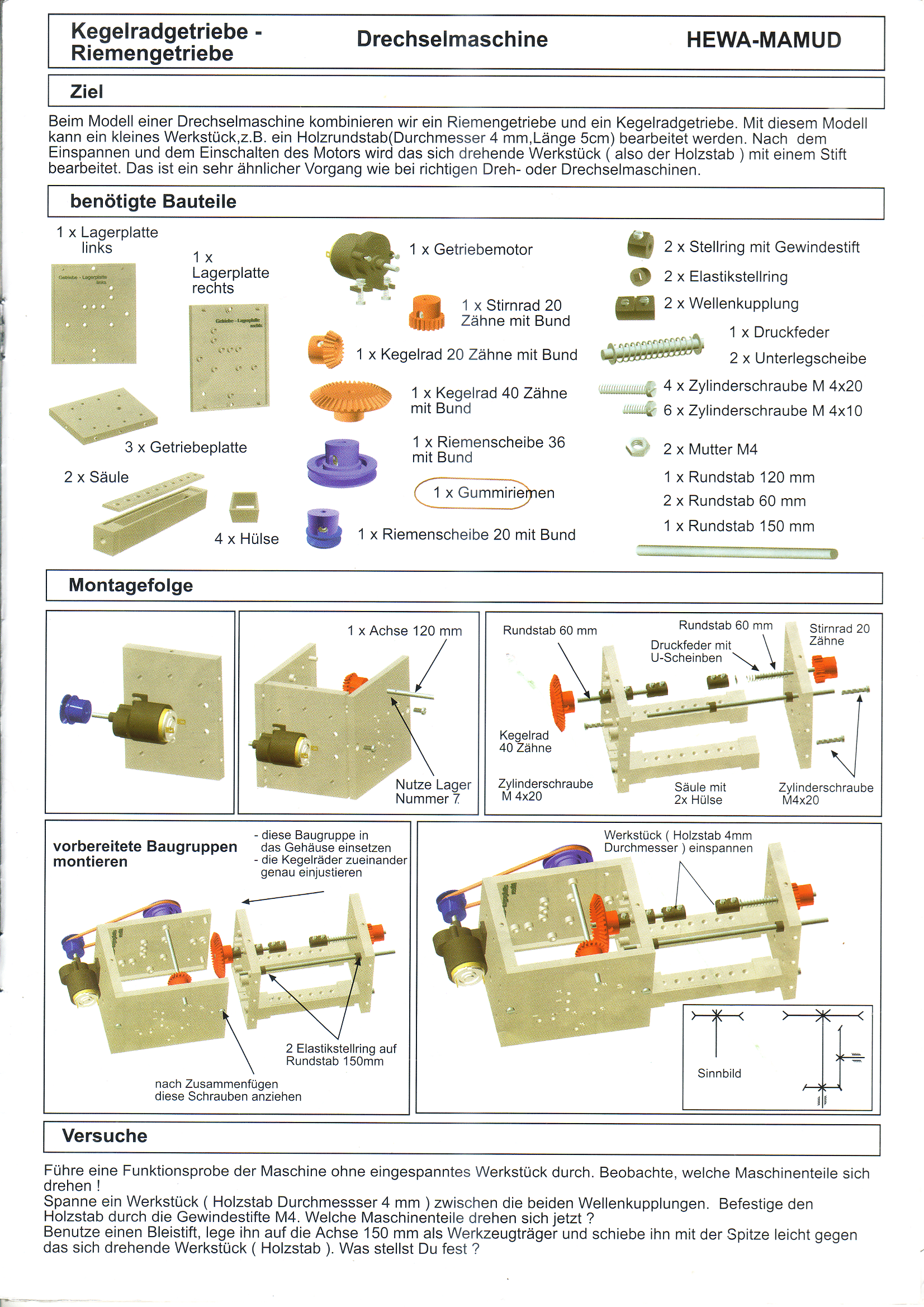

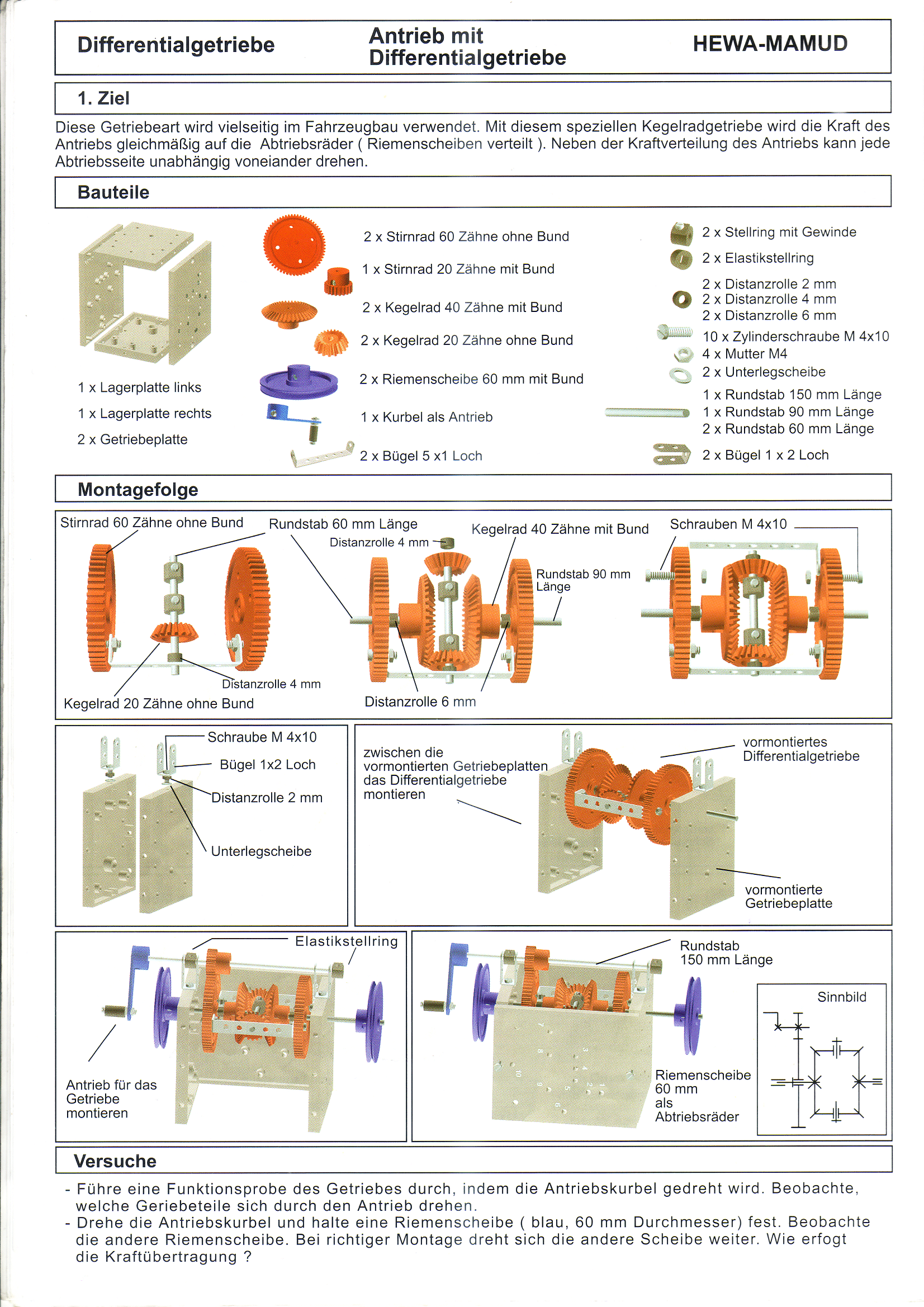

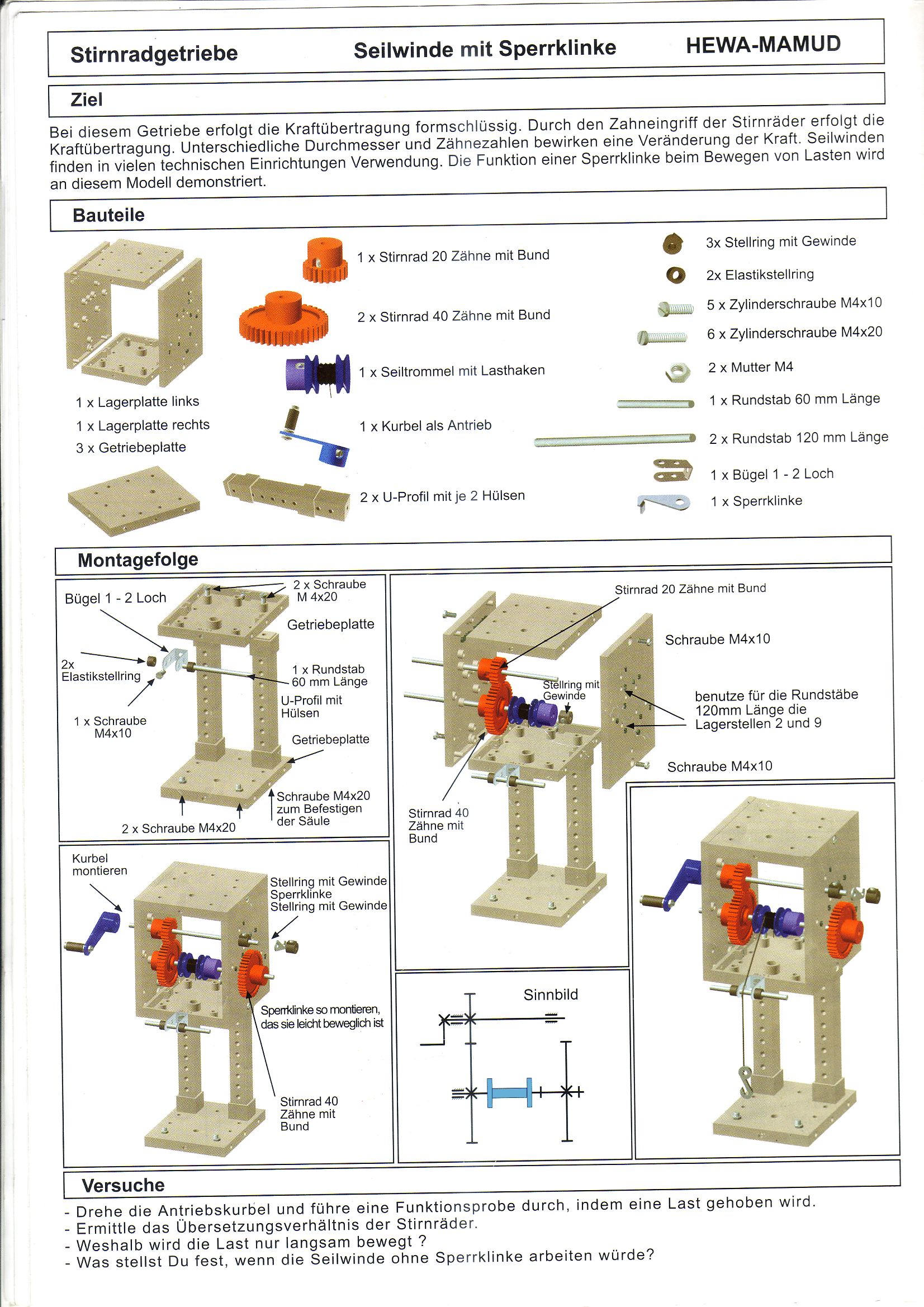

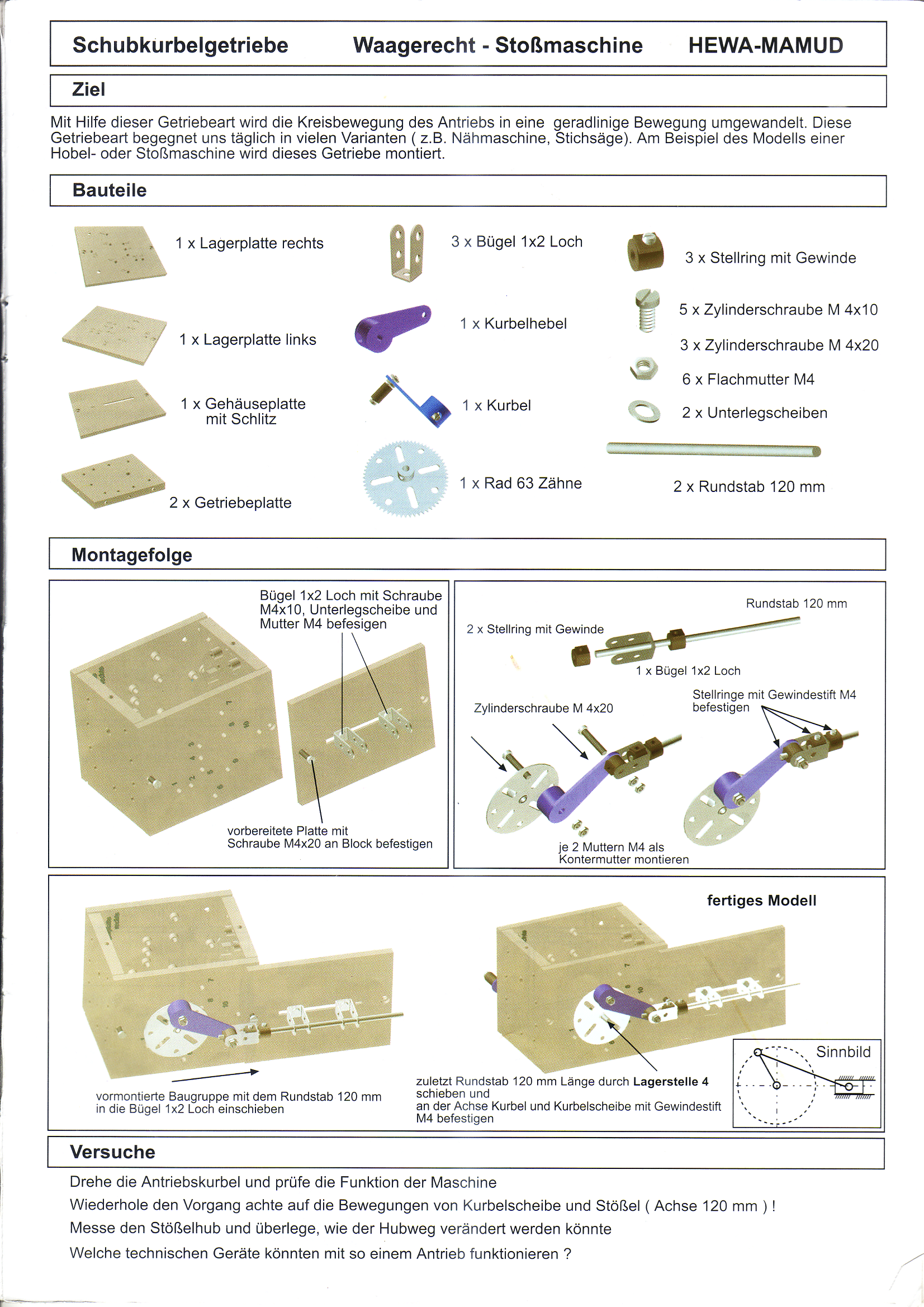

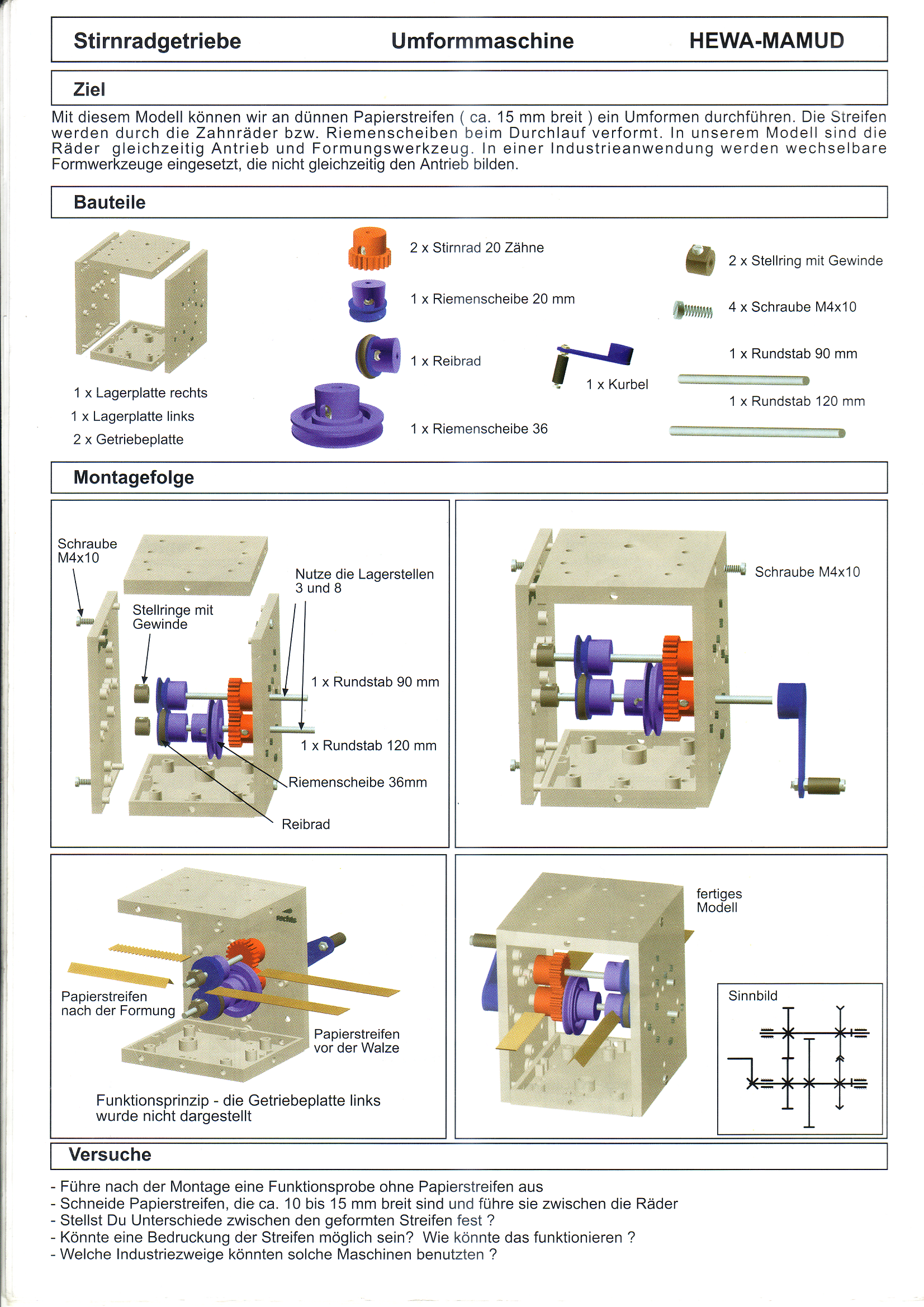

	Grundgetriebe mit den Mglichkeiten des Baukastens Riemengetriebe - Tischkreissäge Riemengetriebe - Tischbohrmaschine Reibradgetriebe - Drehbühne Stirnradgetriebe - Handmixer Stirnradgetriebe - Handmixer Zweistufiges Stirnradgetriebe - Dynamomaschine Stirnradgetriebe - Seilwinde mit Sperrklinke Stirnradgetriebe - Seilwinde mit Schneckenrad Stirnradgetriebe - Umformmaschine Kegelradgetriebe - Riementrieb - Drechselmaschine Kegelrad - Stirnradgetriebe - schaltbar - Handbohrmaschine Schubkurbelgetriebe - Waagerecht-Stoßmaschine Antrieb mit Differentialgetriebe Hebebühne mit Sperre

2. Getriebe-Übersicht

	Getriebe zur Umwandlung der Drehrichtung, des Übersetzungsverhältnisses, zur Umwandlung der Bewegung generell. Sie übertragen Kräfte und formen sie eventuell auch um. Zusätzlich sind sie inder Lage, Kräfte zu verstärken bzw. herabzusetzen.
	Darstellung von Zahnradgetrieben
	Ansicht Verzahnungsart Modul AussenØ und Verzahnungslänge Stirnräder, Ritzel gerade schräg bis ca. 45° 0,5 - 8 0,5 - 5 0,75 - 5 1 - 6 1 - 4 max. Ø 400 max. Ø 400; max. Verz.länge: 75mm Ø 10 - Ø 300 Ø 20 - Ø 320 Ø 13 - Ø 305   Kettenräder passend für Rollenketten nach DIN-Normen und Sonderprofile   max. Ø 400 Kegelräder Normalmodul 0,3 - 1,5 Stirnmodul bis  2,3 max. Ø 78 bei i = 1:1 max. Ø 110 bei i = 1:5 Innenzahnkränze m = 0,5 - 6 max. Ø 440 max. Verz.länge: 75mm Keilwellen   max. Ø 160 bis 355 mm Länge Profil-Ø 10 bis max. Ø130 max. Spitzenweite 800 mm max. Profillänge 780 mm Zylinderschnecken / Schneckenräder auf Anfrage     Welle-Naben- Verbindungen Zahnwellenprofile n. DIN 5480 + 5482 und SAE-Norm Kerbverzahnung n. DIN 5481 auf Anfrage     Sonderverzahnungen auf Anfrage z.B. Zahnsegment, Blockverzahnungen u. v. m
