Die Mikrorechentechnik findet immer breiteren Eingang in alle Bereiche der Industrie und des täglichen Lebens. Daraus ergibt sich die Notwendigkeit, entsprechende Lern- und Hilfsmittel für die Einarbeitung in dieses interessante Gebiet bereit zu stellen. Mit dem Lerncomputer LC 80 stellt der VEB Mikroelektronik "Karl Marx" Erfurt ein Lehr- und Lerngerät zur Verfügung, das eine umfassende Einarbeitung in die Programmierung des Mikroprozessors und in die Gerätetechnik ermöglicht.

Begrüßungsmonitor des LC-80

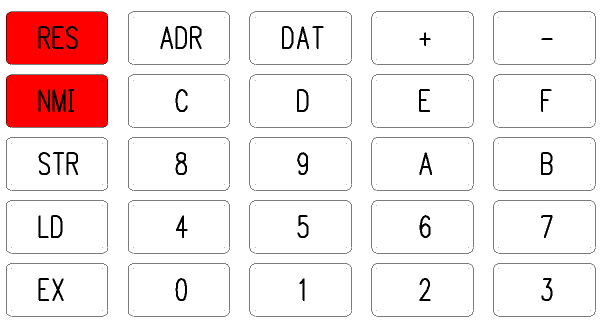

LC-80 Tastatur-Block
Taste Bezeichnung Funktion
RES RESET Unterbricht die Programmausführung und bringt den Rechner in den Ausgangszustand zurück
STR STORE Funktion zum Speichern von Programmen und Daten auf Magnetband (dabei wird ein Programmname mit auf Magnetband gespeichert)
LD LOAD Funktion zum Laden von Programmen und Daten von Magnetband
EX EXECUTE Start eines Programmes oder Befehls
NMI NON MASCABLE INTERRUPT (nicht sperrbare Unterbrechung) Auslösen eines NMI an die CPU (RESTART 66H) und Ausführung eines Programms, welches ab Adresse 2340H stehen muss
ADR ADRESS Adress-Eingabe-Taste
DAT DATA Daten-Eingabe-Taste
- LAST

Übergang zum vorherigen Schritt
+ NEXT

Übergang zum nächsten Schritt

LC-80 Tastatur-Funktionen

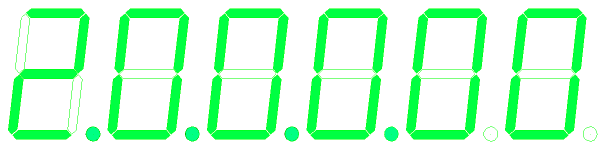

LC-80-Start-Anzeige

LC-80 Adress-Eingabe

LC-80 Daten-Eingabe
zur Adressierung der 2 KByte im ROM werden 11 Adressbits benötigt - also von A0 bis A10
zur Adressierung der 1 KByte im RAM (Standardvariante)  werden 10 Adressbits benötigt - also von A0 bis A9

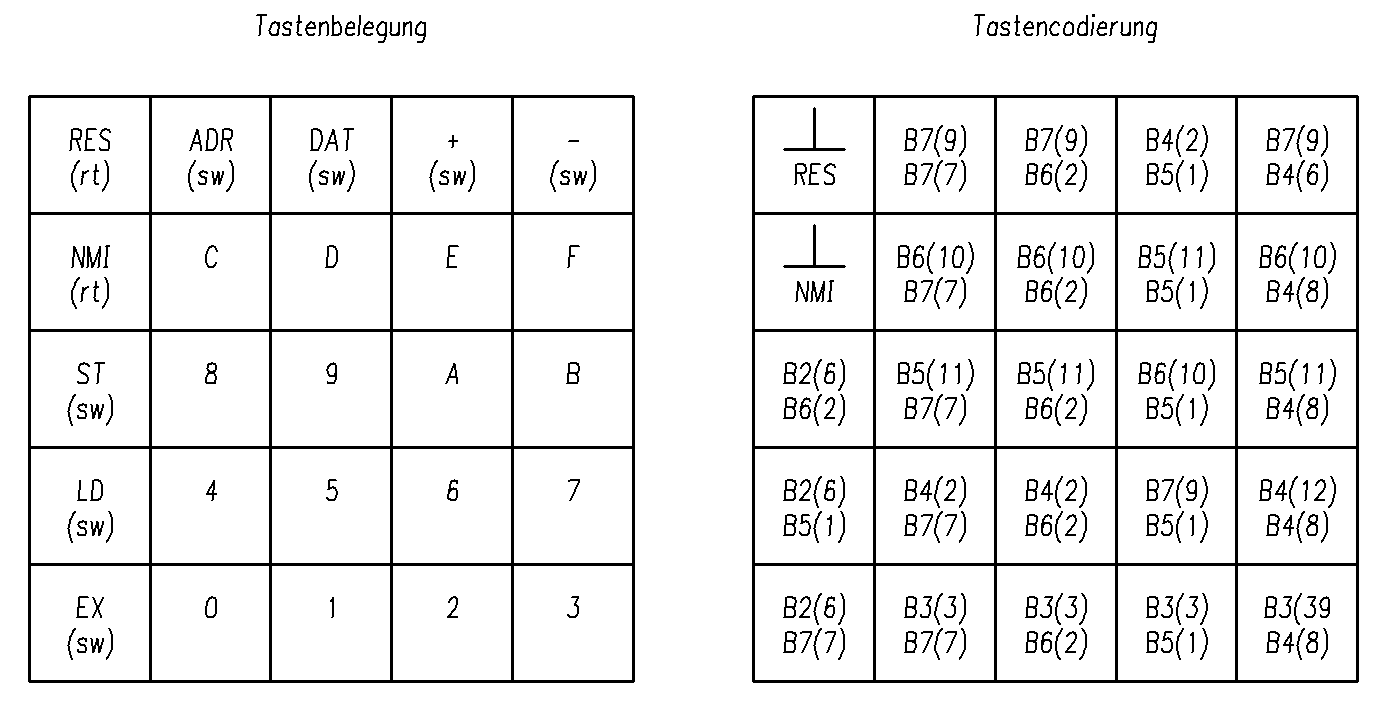

Tastaturmatrix
